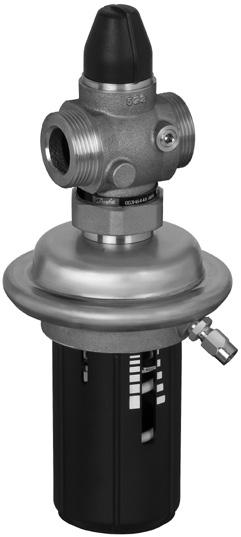

1 Arkusz informacyjny Regulator różnicy ciśnień z ograniczeniem przepływu (PN 25) montaż w rurociągu powrotnym, regulowana nastawa -F montaż w rurociągu powrotnym, stała nastawa Opis (-F) jest regulatorem różnicy ciśnień z ograniczeniem przepływu, bezpośredniego działania, przeznaczonym głównie do sieci cieplnych. Regulator zamyka się przy wzroście różnicy ciśnień lub po przekroczeniu ustawionego maksymalnego przepływu. Regulator składa się z zaworu regulacyjnego z nastawnym elementem dławiącym, siłownika z membraną regulacyjną oraz nastawnika różnicy ciśnień (w wersji ze stałą nastawą nie ma nastawnika). Podstawowe dane: DN k VS 1,6 25 m 3 /h Zakres przepływu 0,03 15 m 3 /h PN 25 Zakres nastawy (): 0,2 1,0 bar/0,3-2,0 bar Stała nastawa (-F): 0,5 bar Temperatura: Woda obiegowa/wodny roztwór glikolu do 30%: C Króćce: - gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe) - kołnierz Zamawianie Przykład: Regulator różnicy ciśnień z ograniczeniem przepływu; DN 15; k VS 1,6; PN 25; zakres nastawy 0,2 1,0 bar; t maks. 150 C; gwint zewn. - 1 regulator DN 15 nr kat.: 003H zestaw rurki impulsowej AV, R 1 8 nr kat.: 003H6852 Opcja: - 1 złączki do wspawania nr kat.: 003H6908 Regulator dostarczany jest jako kompletnie zmontowany. Zewnętrzną rurkę impulsową (AV) należy zamówić oddzielnie. Regulator Rysunek DN k VS Zakres nastawy p Zakres nastawy p Króciec Nr kat. (mm) (m 3 /h) (bar) (bar) Nr kat. 1,6 003H H ,5 G ¾ A 003H H6453 4,0 Gwint 003H H ,3 zewn. G 1 A 003H H6455 walcowy 25 8,0 zg. z G 1¼ A 003H H ,5 ISO 228/1 G 1¾ A 0,2-1,0 003H6449 0,3-2,0 003H G 2 A 003H H G 2½ A 003H H ,5 003H Kołnierze PN 25 zg. z EN H H Uwaga: Inne regulatory dostępne na specjalne zamówienie. DEN-SMT/SI VD.DB.P5.49 Danfoss 09/2015 1

2 Zamawianie (ciąg dalszy) Regulator -F Rysunek DN k VS Zakres nastawy p Króciec (mm) (m 3 /h) (bar) Nr kat. 1,6 003H ,5 Walcowy gwint G ¾ A 003H6461 4,0 zewnętrzny zg. z ISO 003H /1 20 6,3 G 1 A 003H6463 0,5 25 8,0 G 1¼ A 003H ,5 003H Kołnierze PN 25 zg. z EN H H6476 Uwaga: Inne regulatory dostępne na specjalne zamówienie. Akcesoria Rysunek Typ DN Króciec Nr kat. Złączki do wspawania Złączki z gwintem zewnętrznym Złączki kołnierzowe H H H H H H R 1 003H6904 Stożkowy gwint zewn. zg. z EN R 1¼ 003H6905 R ½ 003H R ¾ 003H R 11/2 065B R 2 065B H Kołnierze PN 25 zg. z EN H H6917 Zestaw rurki impulsowej AV Opis: - 1x rurka miedziana Ø mm - 1x złączka zaciskowa do połączenia rurki impulsowej z rurą, Ø6 1 mm R 1/8 R 3/8 R 1/2 003H H H złączek zaciskowych do połączenia rurki impulsowej z rurą, Ø6 1 mm, R 1/8 003H złączek zaciskowych do połączenia rurki impulsowej z rurą, Ø6 1 mm, R 3/8 003H złączek zaciskowych do połączenia rurki impulsowej z rurą, Ø6 1 mm, R 1/2 003H złączek zaciskowych do połączenia rurki impulsowej z siłownikiem, Ø6 1 mm, G 1/8 003H6931 Zawór odcinający Ø6 mm 003H0276 Złączka zaciskowa składa się z tulei, pierścienia zaciskowego oraz nakrętki. 2 VD.DB.P5.49 Danfoss 09/2015 DEN-SMT/SI

3 Zamawianie (ciąg dalszy) Części zamienne Rysunek Typ DN 15 Wkład zaworu Typ Siłownik z nastawnikiem () k VS (m 3 /h) Nr kat. 1,6 003H6863 2,5 003H6864 4,0 003H ,3 003H ,0 003H /40/50 12,5/16/20/25 003H6868 Zakres nastawy Δp Nr kat. (bar) 0,2-1,0 003H6829 0,3-2,0 003H6830 Siłownik bez nastawnika (-F) 0,5 003H6841 Dane techniczne Zawór Średnica nominalna DN Wartość k VS Zakres maks. nastawy przepływu 1,6 2,5 4,0 6,3 8,0 12,5 16/20 4) 20/25 4) od 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8 m 3 /h p b = 0,2 bar do 0,86 1,4 2,2 3,0 3,5 8, lub do 3) 0,9 1,6 2,4 3,5 4, Współczynnik kawitacji, z 0,6 0,55 0,5 Przeciek zg. z normą IEC 534 % k VS 0,02 0,05 Ciśnienie nominalne PN 25 Min. różnica ciśnień patrz uwaga 2) bar Maks. różnica ciśnień Czynnik Woda obiegowa/wodny roztwór glikolu do 30% ph czynnika Min. 7, maks. 10 Temperatura czynnika C Króćce Materiały Korpus zaworu Zawór Gwint zewnętrzny Gwint zewnętrzny i kołnierz Złączki Do wspawania i z gwintem zewnętrznym Kołnierzowe - Gwint Brąz cynowo-cynkowy CuSn5ZnPb (Rg5) Żeliwo sferoidalne EN-GJS- Kołnierz LT (GGG 40.3) Gniazdo zaworu Stal nierdzewna, nr mat Grzybek zaworu Uszczelnienie Odciążenie hydrauliczne p b różnica ciśnień na elemencie dławiącym Mosiądz odporny na odcynkowanie CuZn36Pb2As EPDM Tłok 2) Zależy od wielkości przepływu i od współczynnika k VS zaworu. W przypadku Q ust. = Q maks. -> p min. 0,5 bar. W przypadku Q ust. < Q maks. -> 2 Q pmin pb k VS 3) Wyższy przepływ maksymalny jest osiągany przy większych różnicach ciśnień na regulatorze (-F). Ogólnie przy Δp > 1-1,5 bar. 4) Korpus zaworu z kołnierzami Siłownik Typ -F Rozmiar siłownika cm 2 54 Ciśnienie nominalne PN 25 Zakresy nastawy różnicy ciśnień i kolory sprężyn Materiały Obudowa siłownika Membrana Rurka impulsowa bar 0,2-1,0 0,3-2,0 0,5 Żółty Czerwony (Stała nastawa) Górna obudowa membrany Stal nierdzewna, nr mat Dolna obudowa membrany Mosiądz odporny na odcynkowanie CuZn36Pb2As EPDM Rurka miedziana Ø6 1 mm DEN-SMT/SI VD.DB.P5.49 Danfoss 09/2015 3

4 Przykłady zastosowania Regulator wolno instalować wyłącznie w rurociągu powrotnym. System ogrzewania podłączony bezpośrednio System ogrzewania podłączony pośrednio Sposób montażu Do temperatury czynnika równej 100 C regulatory mogą być instalowane w dowolnej pozycji. W przypadku wyższych temperatur regulatory wolno instalować wyłącznie w rurach poziomych, z siłownikiem ciśnieniowym skierowanym w dół. Zależność ciśnienia od temperatury maks. EN-GJS LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25 obszar roboczy Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z normami EN i EN ). 4 VD.DB.P5.49 Danfoss 09/2015 DEN-SMT/SI

5 Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy rzeczywistym przepływem i liczbą obrotów elementu dławiącego. Podane wartości są przybliżone. DN 40 k VS 16/20 DN 50 k VS 20/25 przepływ DN 25 k VS 8,0 DN 20 k VS 6,3 DN 15 k VS 4,0 DN 15 k VS 2,5 DN 15 k VS 1,6 DN 32 k VS 12,5 przepływ obroty 1 = 360º Przepływ może być nastawiany poprzez obracanie śruby elementu dławiącego przeciwnie do kierunku ruchu wskazówek zegara, jak pokazano na tym wykresie. Uwaga: Regulatory DN 40 i DN 50 mają do 9 obrotów taką samą charakterystykę przepływu. Pokazano przepływ wody przy różnicy ciśnień na elemencie dławiącym 0,2 bar (20 kpa) i na regulatorze od 0,5 bar (50 kpa) do 16/20 bar (1600/2000 kpa). Uwaga: W celu ustawienia maksymalnego przepływu w regulatorze należy zapoznać się z wykresami zawartymi w instrukcjach. DEN-SMT/SI VD.DB.P5.49 Danfoss 09/2015 5

6 Dobór - System ogrzewania podłączony bezpośrednio Przykład 1 Zawór regulacyjny z siłownikiem (MCV) do obiegu podmieszania w systemie ogrzewania podłączonym bezpośrednio wymaga różnicy ciśnień 0,3 bar (30 kpa) i przepływu maksymalnego 1800 l/h. Dane: Q maks. = 1,8 m 3 /h (1800 l/h) p min. = 0,7 bar (70 kpa) p obiegu = 0,1 bar (10 kpa) p MCV = 0,3 bar (30 kpa) wybrana wartość p 2) b = 0,1 bar (10 kpa) założona wartość Uwaga: p obiegu odpowiada wymaganemu ciśnieniu pompy w obiegu ogrzewania i nie jest uwzględniane przy doborze regulatora. 2) p b jest różnicą ciśnień na elemencie dławiącym. Nastawa różnicy ciśnień wynosi: p nastawy = p b + p MCV = 0,1 + 0,3 p nastawy = 0,4 bar (40 kpa) Całkowity spadek ciśnienia na regulatorze wynosi: p = p min. p MCV = 0,7 0,3 p = 0,4 bar (40 kpa) Możliwe spadki ciśnienia w rurkach, na armaturze odcinającej, ciepłomierzach itp. zostały pominięte. Wartość k v obliczana jest ze wzoru: k v p Q k v = 3,3 m 3 /h maks. p b 1, 8 0, 4 0, 1 Rozwiązanie: W przykładzie dobrano regulator DN 15 o wartości k VS 4,0, zakresie nastawy różnicy ciśnień 0,2 1,0 bar i zakresie nastawy przepływu 0,07 2,4 m 3 /h. Jeżeli założona zostanie inna wartość różnicy ciśnień niż p b = 0,1 bar, to w celu utrzymania wartości k VS trzeba nastawić przepływ za pomocą śruby elementu dławiącego. Nowa nastawa (nastawa Q) założonej różnicy ciśnień ( p b NOWA = 0,2 bar) obliczana jest ze wzoru: Q setting p p b bnew Q max Q maks. Δp min. Δp obiegu Δp b Δp Δp MCV 6 VD.DB.P5.49 Danfoss 09/2015 DEN-SMT/SI

7 Dobór (ciąg dalszy) - System ogrzewania podłączony pośrednio Przykład 2 Zawór regulacyjny z siłownikiem (MCV) w systemie ogrzewania podłączonym pośrednio wymaga różnicy ciśnień 0,3 bar (30 kpa) i przepływu maksymalnego 1300 l/h. Dane: Q maks. = 1,3 m 3 /h (1300 l/h) p min. = 1,0 bar (100 kpa) p wymiennika = 0,05 bar (5 kpa) p MCV = 0,3 bar (30 kpa) wybrana wartość p b = 0,2 bar (20 kpa) założona wartość Uwaga: p b jest różnicą ciśnień na elemencie dławiącym Nastawa różnicy ciśnień wynosi: p nastawy = p b + p wymiennika + p MCV p nastawy = 0,2 + 0,05 + 0,3 p nastawy = 0,55 bar (55 kpa) Całkowity spadek ciśnienia na regulatorze wynosi: p = p min. p wymiennika p MCV p = 1,0 0,05 0,3 p = 0,65 bar (65 kpa) Możliwe spadki ciśnienia w rurkach, na armaturze odcinającej, ciepłomierzach itp. zostały pominięte. Wartość k v obliczana jest ze wzoru: Qmaks. 1, 3 kv p p 0, 6 5 0, 2 k v = 1,9 m 3 /h b Rozwiązanie: W przykładzie dobrano regulator DN 15 o wartości k VS 2,5, zakresie nastawy różnicy ciśnień 0,2 1,0 bar i zakresie nastawy przepływu 0,07 1,6 m 3 /h. Jeżeli założona zostanie inna wartość różnicy ciśnień niż p b = 0,2 bar, to w celu utrzymania wartości k VS trzeba nastawić przepływ za pomocą śruby elementu dławiącego. Nowa nastawa (nastawa Q) założonej różnicy ciśnień ( p b NOWA = 0,1 bar) obliczana jest ze wzoru: Q setting p p b bnew Q max Q maks. Δp min. Δp wymiennika Δp b Δp Δp MCV DEN-SMT/SI VD.DB.P5.49 Danfoss 09/2015 7

8 Budowa 1. Pokrywa 2. Nastawny element dławiący 3. Korpus zaworu 4. Wkład zaworu 5. Odciążony hydraulicznie grzybek zaworu 6. Trzpień zaworu 7. Wbudowana sprężyna regulacji wielkości przepływu 8. Kanał regulacyjny 9. Membrana regulacji różnicy ciśnień i przepływu 10. Sprężyna nastawcza regulacji różnicy ciśnień 11. Nastawnik różnicy ciśnień przystosowany do zaplombowania 12. Nakrętka łącząca 13. Górna obudowa membrany 14. Dolna obudowa membrany 15. Złączka zaciskowa do rurki impulsowej 16. Zawór nadmiarowy ciśnieniowy 17. Siłownik -F Działanie Zmiany ciśnienia przenoszone są z rurociągów zasilającego i powrotnego rurkami impulsowymi i/lub kanałem regulacyjnym w trzpieniu siłownika do komór siłownika i oddziałują na membranę regulacyjną. Zawór regulacyjny utrzymuje stałą różnicę ciśnień, zamykając się przy jej wzroście i otwierając się przy jej spadku. Przepływ jest regulowany i ograniczany za pomocą elementu dławiącego. Regulator z regulowaną nastawą wyposażony jest w zawór nadmiarowy ciśnieniowy zabezpieczający siłownik przed zbyt dużą różnicą ciśnień. Nastawy Nastawa przepływu Nastawę przepływu ustawia się przez regulację położenia elementu dławiącego. Regulację można przeprowadzić na podstawie diagramu nastawiania przepływu (zobacz odnośne instrukcje) i/lub przy użyciu ciepłomierza. Nastawa różnicy ciśnień Nastawę różnicy ciśnień ustawia się poprzez regulację sprężyny nastawczej regulacji różnicy ciśnień. Regulację można przeprowadzić przy wykorzystaniu diagramu nastawiania różnicy ciśnień (zobacz odnośne instrukcje) i/lub manometrów. Diagram nastawiania Zależność pomiędzy liczbami na skali a różnicą ciśnień. Podane wartości są przybliżone. 8 VD.DB.P5.49 Danfoss 09/2015 DEN-SMT/SI

9 Wymiary DN DN F DN F DN 32-50, -F DN L F -F -F -F -F -F L H mm H H H Masa (gwint) Masa (kołnierz) kg 3,7 2,7 3,7 2,7 3,9 2,9 6,3-6,5-7,1 - Uwaga: Inne wymiary kołnierzy patrz tabela ze złączkami. - 10,8 9,8 12,3 11,3 14,4 13,4 DEN-SMT/SI VD.DB.P5.49 Danfoss 09/2015 9

10 Wymiary (ciąg dalszy) L 3 L 2 L 1 d 2 n d R k SW SW SW DN R SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) Stożkowy gwint zewnętrzny zgodny z EN ) Kołnierze PN 25 zg. z EN Złączki zaciskowe R 1 8/R 3 8/R mm (R 1 8) 37 mm (R 3 8) 43 mm (R 1 2) 10 VD.DB.P5.49 Danfoss 09/2015 DEN-SMT/SI
