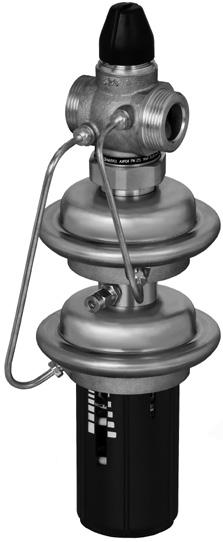

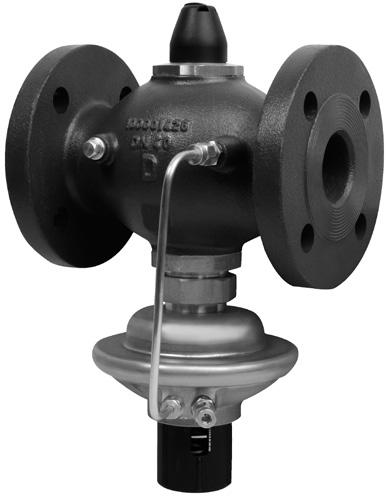

1 Arkusz informacyjny Regulator różnicy ciśnień i przepływu (PN 25) montaż w rurociągu powrotnym, regulowana nastawa 4 montaż w rurociągu zasilającym, regulowana nastawa Opis 4 (4) jest regulatorem różnicy ciśnień i przepływu bezpośredniego działania przeznaczonym głównie do sieci cieplnych. Regulator zamyka się przy wzroście różnicy ciśnień lub po przekroczeniu ustawionego maksymalnego przepływu. Regulator składa się z zaworu regulacyjnego z nastawnym elementem dławiącym, siłownika z dwoma membranami regulacyjnymi oraz nastawnika różnicy ciśnień. Podstawowe dane: DN k VS m 3 /h Zakres przepływu: m 3 /h PN 25 Zakres nastawy: bar/ bar Element dławiący Δp b : 0.2 bar Temperatura: Woda obiegowa / wodny roztwór glikolu do 30%: C Króćce: - gwint zewnętrzny (złączki: do wspawania, z gwintem zewnętrznym i kołnierzowe) - kołnierz Zamawianie Przykład: Regulator różnicy ciśnień i przepływu; montaż w rurociągu powrotnym; DN 15; k VS 1.6 ; PN 25; zakres nastawy bar; T maks. 150 C; gwint zewn. - 1 regulator DN 15 Nr kat.: 003H zestaw rurki impulsowej AV, R 1 8 Nr kat.: 003H6852 Opcja: - 1 złączki do wspawania Nr kat.: 003H6908 Regulator dostarczany jest jako kompletnie zmontowany, łącznie z rurką(-ami) impulsową(-ymi) pomiędzy zaworem a siłownikiem. Zewnętrzną rurkę impulsową (AV) należy zamówić oddzielnie. Regulator (montaż w rurociągu powrotnym) Zakres nastawy Zakres nastawy DN k Rysunek VS Króciec Δp Nr kat. Δp Nr kat. (mm) (m 3 /h) (bar) (bar) H H H H G ¾ A 003H H Gwint 003H H zewn. 003H H6541 walcowy zg. z G 1 A 003H H ISO 228/1 G 1¼ A 003H H G 1¾ A 003H H G 2 A 003H H G 2½ A 003H H H H Kołnierze PN 25 zg. z EN H H H H6568 Danfoss VD.CC.X7.49 1

2 Zamawianie (ciąg dalszy) Regulator 4 (montaż w rurociągu zasilającym) Zakres nastawy Zakres nastawy DN k Rysunek VS Króciec Δp Nr kat. Δp Nr kat. (mm) (m 3 /h) (bar) (bar) H H H H G ¾ A 003H H Gwint 003H H zewn. 003H H6557 walcowy zg. z G 1 A 003H H ISO 228/1 G 1¼ A 003H H G 1¾ A 003H H G 2 A 003H H G 2½ A 003H H H H Kołnierze PN 25 zg. z EN H H H H6574 Akcesoria Rysunek Typ DN Króciec Nr kat. Złączki do wspawania Złączki z gwintem zewnętrznym Złączki kołnierzowe H H H H H H R 1 003H6904 Stożkowy gwint zewn. zg. z EN R 1¼ 003H6905 R ½ 003H R ¾ 003H R 1½ 065B R 2 065B H Kołnierze PN 25 zg. z EN H H6917 Zestaw rurki impulsowej AV Opis: - 1x rurka miedziana Ø mm - 1x złączka zaciskowa do połączenia rurki impulsowej z rurą, Ø6 1 mm R 1 8 R 3 8 R ½ 003H H H złączek zaciskowych do połączenia rurki impulsowej z rurą, Ø6 1 mm, R H złączek zaciskowych do połączenia rurki impulsowej z rurą, Ø6 1 mm, R H złączek zaciskowych do połączenia rurki impulsowej z rurą, Ø6 1 mm, R ½ 003H złączek zaciskowych do połączenia rurki impulsowej z siłownikiem, Ø6 1 mm, G H6931 Zawór odcinający Ø6 mm 003H0276 Złączka zaciskowa składa się z tulei, pierścienia zaciskowego oraz nakrętki. 2 Danfoss VD.CC.X7.49

3 Zamawianie (ciąg dalszy) Części zamienne Rysunek Typ DN 15 Wkład zaworu k VS (m 3 /h) Nr kat H H H H H H H / 40 / / 16 / 20 / H6868 Rysunek Typ Siłownik z nastawnikiem Zakres nastawy p Nr kat. (bar) H H H H6851 Dane techniczne Zawór Średnica nominalna DN Wartość k VS Zakres maks. nastawy przepływu p b = 0.2 bar /20 4) 20/25 4) od do m 3 /h lub do 3) Współczynnik kawitacji, z Przeciek zg. z normą IEC 534 % k VS Ciśnienie nominalne PN 25 Min. różnica ciśnień patrz uwaga 2) bar Maks. różnica ciśnień Czynnik Woda obiegowa / wodny roztwór glikolu do 30% ph czynnika Min. 7, maks. 10 Temperatura czynnika C Króćce Materiały Korpus zaworu Zawór Złączki Gwint zewnętrzny Do wspawania i z gwintem zewnętrznym Gwint zewnętrzny i kołnierz Kołnierzowe - Gwint Brąz cynowo-cynkowy CuSn5ZnPb (Rg5) Żeliwo sferoidalne Kołnierz - EN-GJS LT (GGG 40.3) Gniazdo zaworu Stal nierdzewna, nr mat Grzybek zaworu Uszczelnienie Odciążenie hydrauliczne p b różnica ciśnień na elemencie dławiącym 2) Zależy od wielkości przepływu i od współczynnika k VS zaworu. W przypadku Q ust. = Q maks. -> p min. 0.5 bar. W przypadku Q ust. < Q maks. -> p Mosiądz odporny na odcynkowanie CuZn36Pb2As min Q k VS 2 EPDM Tłok pb 3) Wyższy przepływ maksymalny jest osiągany przy większych różnicach ciśnień na regulatorze (4). Ogólnie przy Δp > bar. 4) Korpus zaworu z kołnierzami VD.CC.X7.49 Danfoss

4 Dane techniczne (ciąg dalszy) Actuator Typ 4 Rozmiar siłownika cm 2 54 Ciśnienie nominalne PN 25 Różnica ciśnień na elemencie dławiącym, pb bar 0.2 Zakresy nastawy różnicy ciśnień i kolory sprężyn Materiały Obudowa Membrana Rurka impulsowa bar Żółty Czerwony Żółty Czerwony Górna obudowa siłownika Stal nierdzewna, nr mat Dolna obudowa siłownika Mosiądz odporny na odcynkowanie CuZn36Pb2As EPDM Rurka miedziana Ø6 1 mm Przykłady zastosowania - Montaż w rurociągu powrotnym System ogrzewania podłączony bezpośrednio System ogrzewania podłączony pośrednio - Montaż w rurociągu zasilającym System ogrzewania podłączony bezpośrednio System ogrzewania podłączony pośrednio Sposób montażu Do temperatury czynnika równej 100 C regulatory mogą być instalowane w dowolnej pozycji. W przypadku wyższych temperatur regulatory wolno instalować wyłącznie w rurach poziomych, z siłownikiem ciśnieniowym skierowanym w dół. 4 Danfoss VD.CC.X7.49

5 Zależność ciśnienia od temperatury EN-GJS LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25 Maximum allowed operating pressure as a function of medium temperature (according to EN and EN ). Wykres przepływu Wykres doboru i nastawy Zależność pomiędzy rzeczywistym przepływem i liczbą obrotów elementu dławiącego. Podane wartości są przybliżone. DN 40 k VS 16, 20 DN 50 k VS 20, 25 DN 25 k VS 8.0 DN 20 k VS 6.3 DN 15 k VS 4.0 DN 15 k VS 2.5 DN 32 k VS 12.5 przepływ DN 15 k VS 1.6 DN 15 k VS 1.0 przepływ DN 15 k VS 0.4 obroty 1 = 360 º Przepływ może być nastawiany poprzez obracanie śruby elementu dławiącego przeciwnie do kierunku ruchu wskazówek zegara, jak pokazano na tym wykresie. Uwaga: Regulatory DN 40 i DN 50 mają do 9 obrotów taką samą charakterystykę przepływu. Pokazano przepływ wody przy różnicy ciśnień na elemencie dławiącym 0.2 bar (20 kpa) i na regulatorze od 0.5 bar (50 kpa) do 16/20 bar (1600/2000 kpa). Uwaga: W celu ustawienia maksymalnego przepływu w regulatorze należy zapoznać się z wykresami zawartymi w instrukcjach. VD.CC.X7.49 Danfoss

6 Dobór - System ogrzewania podłączony bezpośrednio Przykład 1 Zawór regulacyjny z siłownikiem (MCV) do obiegu podmieszania w systemie ogrzewania podłączonym bezpośrednio wymaga różnicy ciśnień 0.3 bar (30 kpa) i przepływu maksymalnego 1900 l/h. Dane: Q maks. = 1.9 m 3 /h (1900 l/h) p min. = 0.9 bar (90 kpa) p obiegu = 0.1 bar (10 kpa) p MCV = 0.3 bar (30 kpa) wybrana wartość p 2) b = 0.2 bar (20 kpa) Uwaga: p obiegu odpowiada wymaganemu ciśnieniu pompy w obiegu ogrzewania i nie jest uwzględniane przy doborze regulatora (4). 2) p b jest różnicą ciśnień na elemencie dławiącym. Nastawa różnicy ciśnień wynosi: p nastawy = p MCV p nastawy = 0.3 bar (30 kpa) Całkowity spadek ciśnienia na regulatorze wynosi: p = p min. p MCV = p = 0.6 bar (60 kpa) Możliwe spadki ciśnienia w rurkach, na armaturze odcinającej, ciepłomierzach itp. zostały pominięte. Qmaks. 1, 9 k v p p 0, 6 0, 2 Wartość k v obliczana jest ze wzoru: k v = 3.0 m 3 /h b Rozwiązanie: W przykładzie dobrano regulator (4) DN 15 o wartości k VS = 4.0, zakresie nastawy różnicy ciśnień bar i zakresie nastawy przepływu m 3 /h. Q max Δp min Δp obiegu Δp b Δp Δp MCV 4 Q max Δp min Δp obiegu Δp b Δp Δp MCV 6 Danfoss VD.CC.X7.49

7 Dobór (ciąg dalszy) - System ogrzewania podłączony pośrednio Przykład 2 Zawór regulacyjny z siłownikiem (MCV) w systemie ogrzewania podłączonym pośrednio wymaga różnicy ciśnień 0.3 bar (30 kpa) i przepływu maksymalnego 1150 l/h. Dane: Q maks. = 1.15 m 3 /h (1150 l/h) p min. = 1.0 bar (100 kpa) p wymiennika = 0.05 bar (5 kpa) p MCV = 0.3 bar (30 kpa) wybrana wartość p b = 0.2 bar (20 kpa) Uwaga: p b jest różnicą ciśnień na elemencie dławiącym Nastawa różnicy ciśnień wynosi: p nastawy = p wymiennika + p MCV p nastawy = p nastawy = 0.35 bar (35 kpa) Całkowity spadek ciśnienia na regulatorze wynosi: p = p min. p wymiennika p MCV p = p = 0.65 bar (65 kpa) Możliwe spadki ciśnienia w rurkach, na armaturze odcinającej, ciepłomierzach itp. zostały pominięte. Wartość k v obliczana jest ze wzoru: Qmaks. 1, 1 5 k v p p 0, 6 5 0, 2 k v = 1.7 m 3 /h b Rozwiązanie: W przykładzie dobrano regulator (4) DN 15 o wartości k VS = 2.5, zakresie nastawy różnicy ciśnień bar i zakresie nastawy przepływu m 3 /h. Q max Δp min Δp wymiennika Δp b Δp Δp MCV 4 Q max Δp min Δp wymiennika Δp b Δp Δp MCV VD.CC.X7.49 Danfoss

8 Budowa 1. Pokrywa 2. Nastawny element dławiący 3. Korpus zaworu 4. Wkład zaworu 5. Odciążony hydraulicznie grzybek zaworu 6. Trzpień zaworu 7. Kanał regulacyjny 8. Membrana regulacji przepływu 9. Membrana regulacji różnicy ciśnień 10. Sprężyna nastawcza regulacji różnicy ciśnień 11. Nastawnik różnicy ciśnień przystosowany do zaplombowania 12. Nastawnik różnicy ciśnień przystosowany do zaplombowania 13. Nakrętka łącząca 14. Złączka zaciskowa do rurki impulsowej 15. Górna obudowa siłownika 16. Dolna obudowa siłownika 17. Rurka impulsowa 18. Zawór nadmiarowy ciśnieniowy 19. Siłownik ( bar) montaż w rurociągu powrotnym ( bar) montaż w rurociągu powrotnym 4 montaż w rurociągu zasilającym 8 Danfoss VD.CC.X7.49

9 Działanie Przepływ powoduje spadek ciśnienia na nastawnym elemencie dławiącym. Wynikowe ciśnienia przenoszone są rurkami impulsowymi i/lub kanałem regulacyjnym w trzpieniu siłownika do komór siłownika i oddziałują na membranę regulacji przepływu. Różnica ciśnień na elemencie dławiącym jest regulowana i ograniczana za pomocą wbudowanej sprężyny regulacji przepływu. Zawór regulacyjny reguluje maksymalny przepływ, zamykając się przy wzroście różnicy ciśnień i otwierając się przy jej spadku. Zmiany ciśnienia przenoszone są z rurociągów zasilającego i powrotnego rurkami impulsowymi do komór siłownika i oddziałują na membranę regulacji różnicy ciśnień. Różnica ciśnień regulowana jest sprężyną nastawczą regulacji różnicy ciśnień. Zawór regulacyjny utrzymuje stałą różnicę ciśnień, zamykając się przy jej wzroście i otwierając się przy jej spadku. Regulator wyposażony jest w zawór nadmiarowy ciśnieniowy zabezpieczający membranę regulacji różnicy ciśnień przed zbyt dużą różnicą ciśnień. Ponadto regulator w wersji do montażu w rurociągu powrotnym wyposażony jest w drugi zawór nadmiarowy ciśnieniowy zabezpieczający membranę regulacji przepływu przed zbyt dużą różnicą ciśnień. Nastawy Nastawa przepływu Nastawę przepływu ustawia się przez regulację położenia elementu dławiącego. Regulację można przeprowadzić na podstawie diagramu nastawiania przepływu (zobacz odnośne instrukcje) i/lub przy użyciu ciepłomierza. Nastawa różnicy ciśnień Nastawę różnicy ciśnień ustawia się poprzez regulację sprężyny nastawczej regulacji różnicy ciśnień. Regulację można przeprowadzić za pomocą nastawnika różnicy ciśnień i/lub manometrów. Diagram nastawiania Zależność pomiędzy liczbami na skali a różnicą ciśnień. Podane wartości są przybliżone. l ll lll llll lllll 0,2 0,4 0,6 0,8 1,0 bar kpa l ll lll llll lllll 0,3 0,73 1,16 1,58 2,0 bar kpa VD.CC.X7.49 Danfoss

10 Wymiary L 1 L H 3 L 1 L H H 2 H 1 H H 1 H 2 Ø135 Ø135 DN DN p = bar p = bar ( p = bar) DN L L H mm H H H Masa (gwint) kg Masa (kołnierz) Uwaga: Inne wymiary kołnierzy patrz tabela ze złączkami. H 3 Ø135 Ø135 DN DN p = bar p = bar ( p = bar) DN L L H mm H H H Masa (gwint) kg Masa (kołnierz) Uwaga: Inne wymiary kołnierzy patrz tabela ze złączkami. 10 Danfoss VD.CC.X7.49

11 Wymiary (ciąg dalszy) L1 L H H 2 H 1 H 3 Ø135 Ø DN DN DN L L H mm H H H Masa (gwint) kg Masa (kołnierz) Uwaga: Inne wymiary kołnierzy patrz tabela ze złączkami. L 3 L 2 L 1 d 2 n d SW R SW SW k DN R SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) Stożkowy gwint zewnętrzny zgodny z EN ) Kołnierze PN 25 zg. z EN Złączki zaciskowe R 1 8 / R 3 8 / R mm (R 1 8) 37 mm (R 3 8) 43 mm (R 1 2) VD.CC.X7.49 Danfoss

12 12 Danfoss DHS-SRMT/SI VD.CC.X7.49
