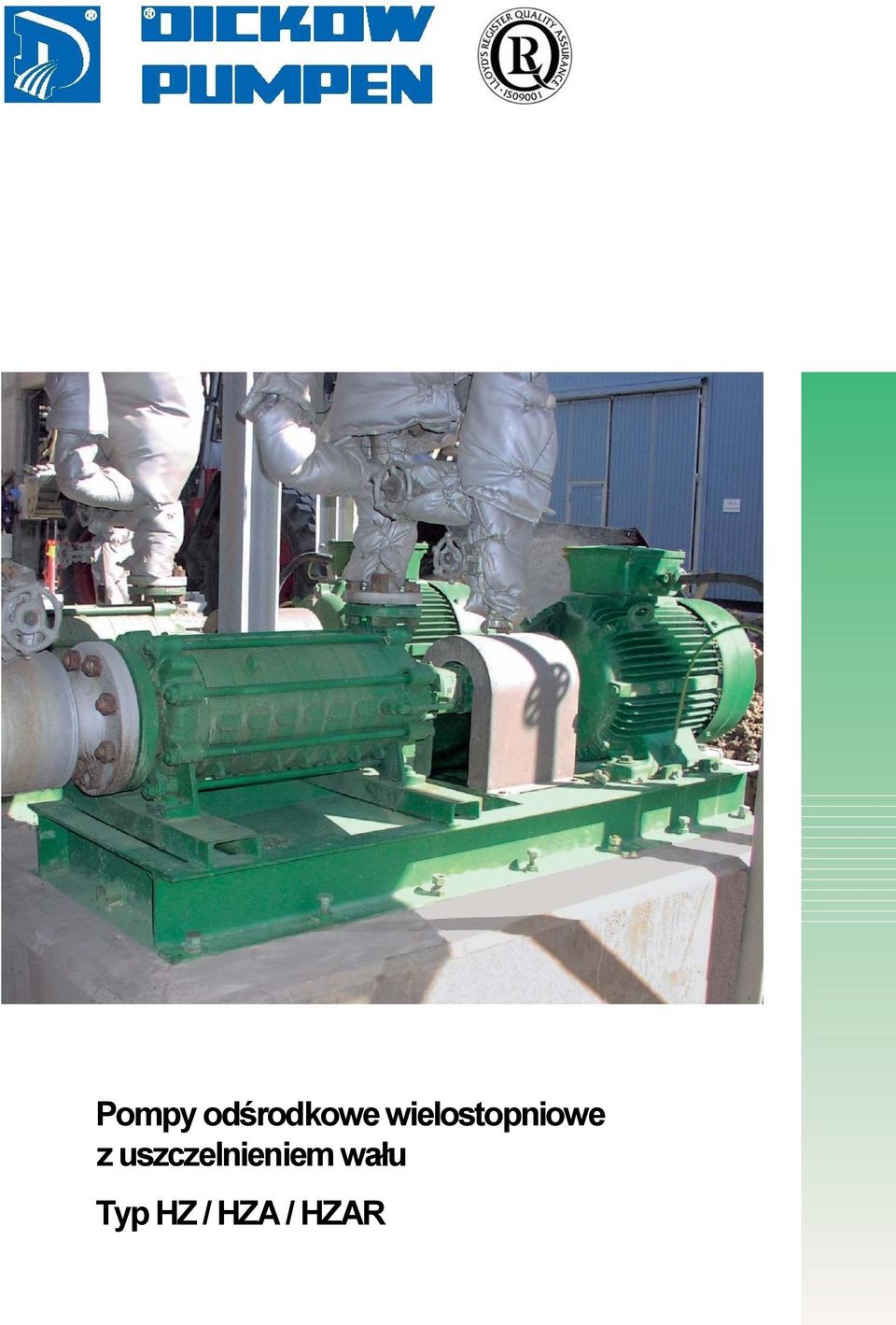

1 Pompy odśrodkowe wielostopniowe z uszczelnieniem wału Typ HZ / HZA / HZAR

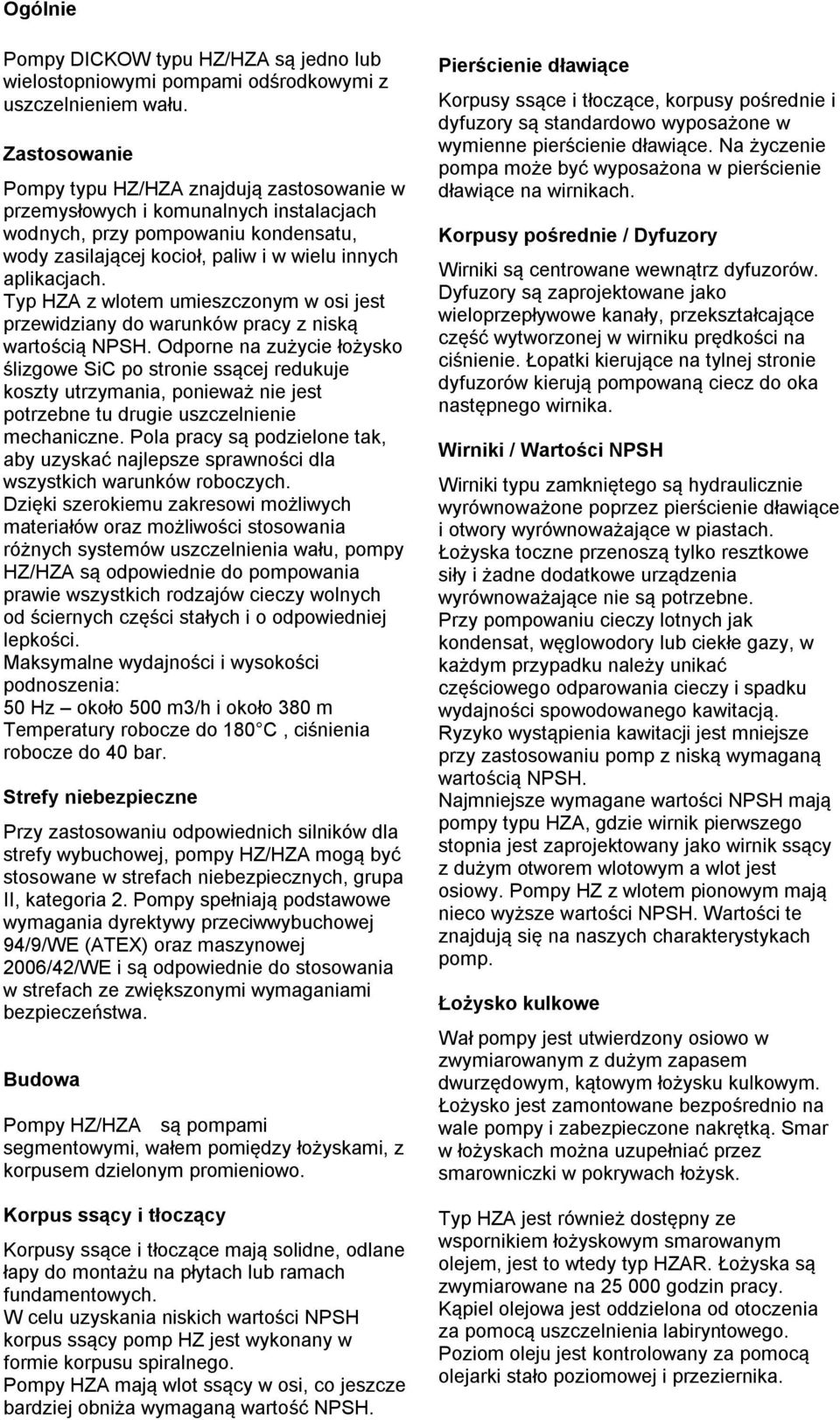

2 Ogólnie Pompy DICKOW typu HZ/HZA są jedno lub wielostopniowymi pompami odśrodkowymi z uszczelnieniem wału. Zastosowanie Pompy typu HZ/HZA znajdują zastosowanie w przemysłowych i komunalnych instalacjach wodnych, przy pompowaniu kondensatu, wody zasilającej kocioł, paliw i w wielu innych aplikacjach. Typ HZA z wlotem umieszczonym w osi jest przewidziany do warunków pracy z niską wartością NPSH. Odporne na zużycie łożysko ślizgowe SiC po stronie ssącej redukuje koszty utrzymania, ponieważ nie jest potrzebne tu drugie uszczelnienie mechaniczne. Pola pracy są podzielone tak, aby uzyskać najlepsze sprawności dla wszystkich warunków roboczych. Dzięki szerokiemu zakresowi możliwych materiałów oraz możliwości stosowania różnych systemów uszczelnienia wału, pompy HZ/HZA są odpowiednie do pompowania prawie wszystkich rodzajów cieczy wolnych od ściernych części stałych i o odpowiedniej lepkości. Maksymalne wydajności i wysokości podnoszenia: 50 Hz około 500 m3/h i około 380 m Temperatury robocze do 180 C, ciśnienia robocze do 40 bar. Strefy niebezpieczne Przy zastosowaniu odpowiednich silników dla strefy wybuchowej, pompy HZ/HZA mogą być stosowane w strefach niebezpiecznych, grupa II, kategoria 2. Pompy spełniają podstawowe wymagania dyrektywy przeciwwybuchowej 94/9/WE (ATEX) oraz maszynowej 2006/42/WE i są odpowiednie do stosowania w strefach ze zwiększonymi wymaganiami bezpieczeństwa. Budowa Pompy HZ/HZA są pompami segmentowymi, wałem pomiędzy łożyskami, z korpusem dzielonym promieniowo. Korpus ssący i tłoczący Korpusy ssące i tłoczące mają solidne, odlane łapy do montażu na płytach lub ramach fundamentowych. W celu uzyskania niskich wartości NPSH korpus ssący pomp HZ jest wykonany w formie korpusu spiralnego. Pompy HZA mają wlot ssący w osi, co jeszcze bardziej obniża wymaganą wartość NPSH. Pierścienie dławiące Korpusy ssące i tłoczące, korpusy pośrednie i dyfuzory są standardowo wyposażone w wymienne pierścienie dławiące. Na życzenie pompa może być wyposażona w pierścienie dławiące na wirnikach. Korpusy pośrednie / Dyfuzory Wirniki są centrowane wewnątrz dyfuzorów. Dyfuzory są zaprojektowane jako wieloprzepływowe kanały, przekształcające część wytworzonej w wirniku prędkości na ciśnienie. Łopatki kierujące na tylnej stronie dyfuzorów kierują pompowaną ciecz do oka następnego wirnika. Wirniki / Wartości NPSH Wirniki typu zamkniętego są hydraulicznie wyrównoważone poprzez pierścienie dławiące i otwory wyrównoważające w piastach. Łożyska toczne przenoszą tylko resztkowe siły i żadne dodatkowe urządzenia wyrównoważające nie są potrzebne. Przy pompowaniu cieczy lotnych jak kondensat, węglowodory lub ciekłe gazy, w każdym przypadku należy unikać częściowego odparowania cieczy i spadku wydajności spowodowanego kawitacją. Ryzyko wystąpienia kawitacji jest mniejsze przy zastosowaniu pomp z niską wymaganą wartością NPSH. Najmniejsze wymagane wartości NPSH mają pompy typu HZA, gdzie wirnik pierwszego stopnia jest zaprojektowany jako wirnik ssący z dużym otworem wlotowym a wlot jest osiowy. Pompy HZ z wlotem pionowym mają nieco wyższe wartości NPSH. Wartości te znajdują się na naszych charakterystykach pomp. Łożysko kulkowe Wał pompy jest utwierdzony osiowo w zwymiarowanym z dużym zapasem dwurzędowym, kątowym łożysku kulkowym. Łożysko jest zamontowane bezpośrednio na wale pompy i zabezpieczone nakrętką. Smar w łożyskach można uzupełniać przez smarowniczki w pokrywach łożysk. Typ HZA jest również dostępny ze wspornikiem łożyskowym smarowanym olejem, jest to wtedy typ HZAR. Łożyska są zwymiarowane na godzin pracy. Kąpiel olejowa jest oddzielona od otoczenia za pomocą uszczelnienia labiryntowego. Poziom oleju jest kontrolowany za pomocą olejarki stało poziomowej i przeziernika.

3 Łożysko ślizgowe Po stronie ssącej wał pompy jest prowadzony w łożysku ślizgowym. Tuleja ślizgowa stacjonarna i tuleja wirująca na wale są wykonane z odpornego na zużycie i korozję węglika krzemu (SiC). Dzięki dodatkowej powłoce diamentopodobnej, łożysko to toleruje również krótką pracę na sucho. Tuleja na wale jest osadzona na metalowych pierścieniach tolerancyjnych, co eliminuje naprężenia od zmiany temperatury. Zespół łożyskowy jest umieszczony w pompowanej cieczy. W celu zagwarantowania stabilnego filmu cieczy przestrzeni pomiędzy stacjonarną a wirującą tuleją, do łożyska doprowadzona jest ciecz z tłoczenia pompy (Plan 13). Systemy uszczelnienia wału Komora uszczelnienia w pompie jest zaprojektowana tak, aby pomieścić wszystkie powszechnie stosowane typy i marki uszczelnień mechanicznych. Dzięki zastosowaniu łożyska ślizgowego po stronie ssącej nie jest potrzebne drugie uszczelnienie mechaniczne (w odróżnieniu od typowych pomp wielostopniowych). Poniżej przykłady możliwych uszczelnień. Przykłady możliwych uszczelnień. Plan 13 Plan 13 Plan 52/53 Pojedyncze uszczelnienie mechaniczne, kartridżowe, dla cieczy nie niebezpiecznych Podwójne uszczelnienie mechaniczne, kartridżowi, dla cieczy niebezpiecznych Plan 13 woda chłodząca Plan 13 wg API Plan 61 wg API Pojedyncze uszczelnienie mechaniczne z chłodzonym wodą pierścieniem uszczelniającym, kartridżowe, dla gorącej wody Pojedyncze uszczelnienie mechaniczne, kartridżowe, dla cieczy nie niebezpiecznych

4 Budowa HZA Dyfuzor Korpus tłoczący Łożyska toczne, smarowane smarem stałym Korpus pośredni Przewód płuczący do łożyska ślizgowego Wał pompy Komora uszczelnienia Wirnik Korpus ssący Łożyska ślizgowe

5 Wykonanie opcjonalne Typ HZ z łożyskiem ślizgowym po stronie tłoczącej Korpus ssący Korpus tłoczący Łożysko ślizgowe

6 Typ HZAR ze wspornikiem łożyskowym smarowanym olejem Korpus ssący Korpus tłoczący Wspornik łożyskowy smarowany olejem

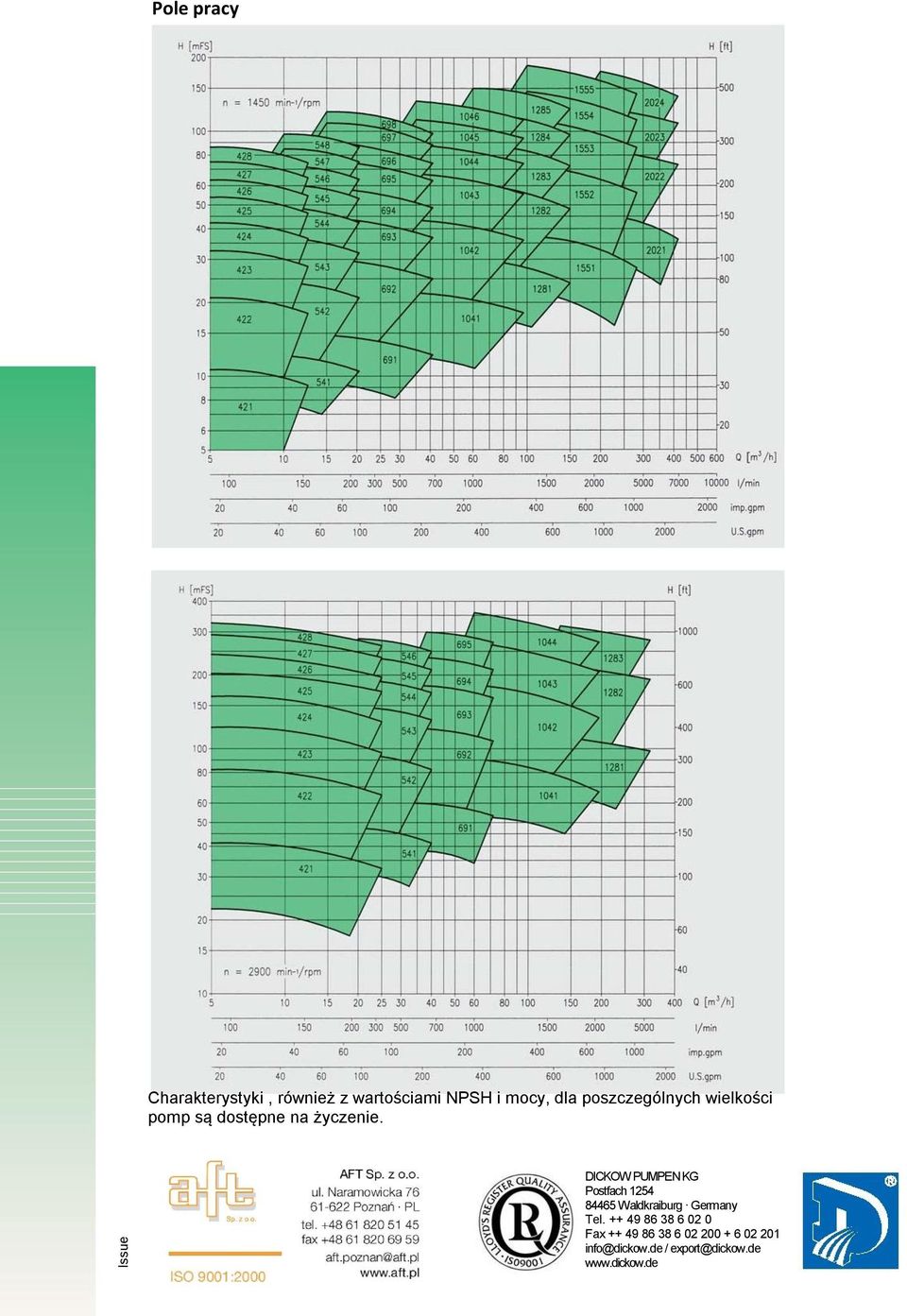

7 Pole pracy Charakterystyki, również z wartościami NPSH i mocy, dla poszczególnych wielkości pomp są dostępne na życzenie. Issue DICKOW PUMPEN KG Postfach Waldkraiburg Germany Tel Fax info@dickow.de / export@dickow.de
