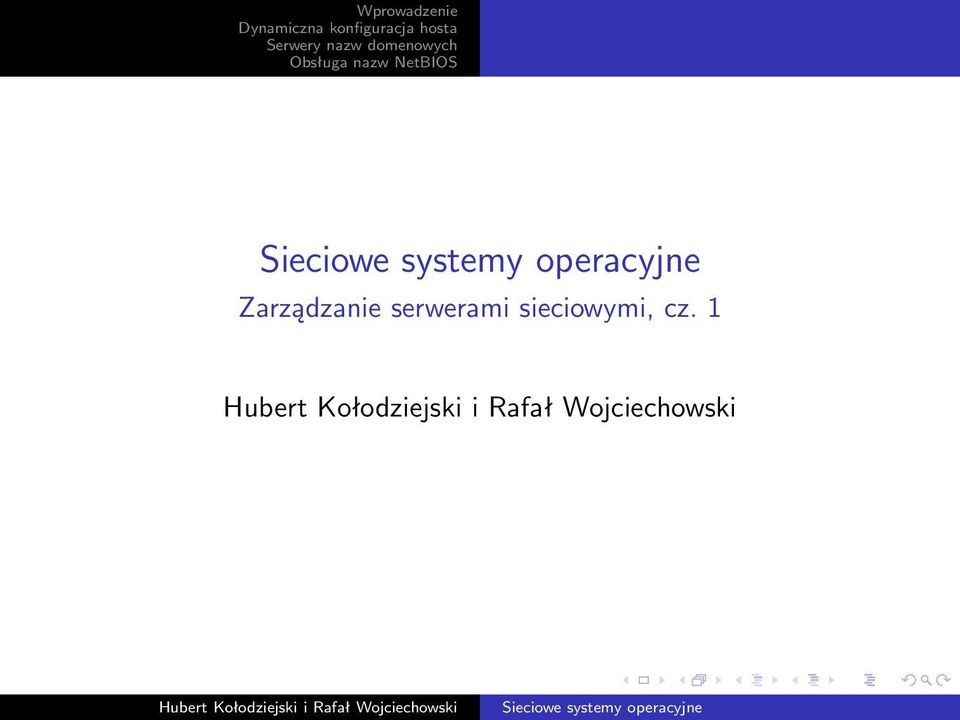

1 Sieciowe systemy operacyjne Zarządzanie serwerami sieciowymi, cz. 1 Hubert Kołodziejski i Rafał Wojciechowski

2 Zadania serwera w sieci lokalnej Zapewnienie połączenia z innymi sieciami(małe sieci) Zarządzanie konfiguracją sieci Obsługa nazw Autoryzacja użytkowników Udostępninie zasobów(plików, drukarek, modemów,..., mocy obliczeniowej) Zarządzanie danymi administracyjnymi(użytkowników, sprzętu,sieci,...) Komunikacja wewnątrz sieci...

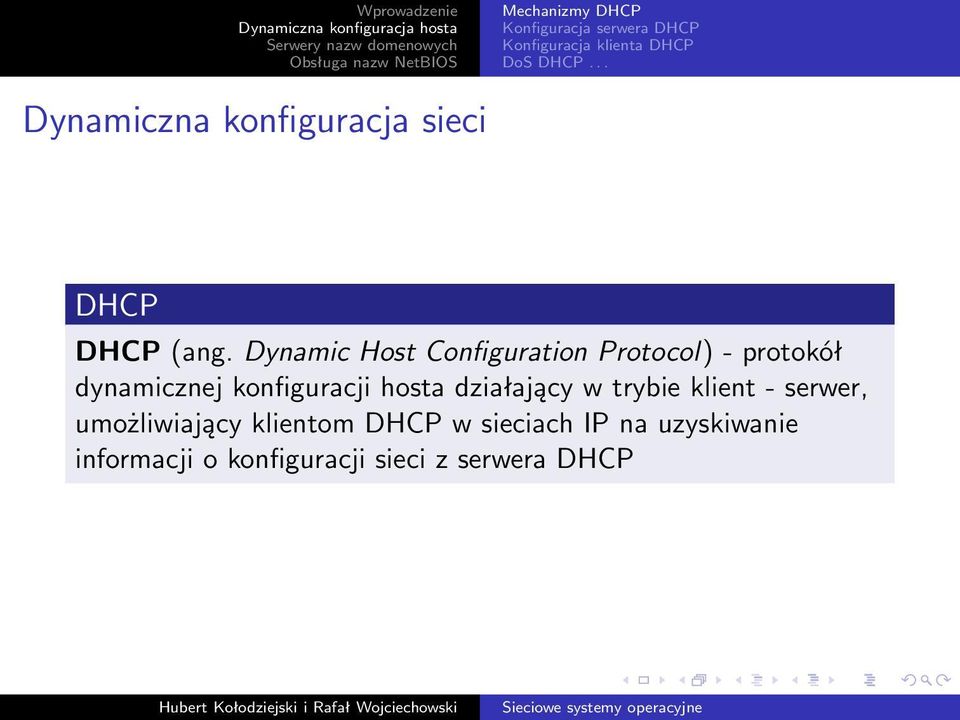

3 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Dynamiczna konfiguracja sieci DHCP DHCP(ang. Dynamic Host Configuration Protocol)- protokół dynamicznej konfiguracji hosta działający w trybie klient- serwer, umożliwiający klientom DHCP w sieciach IP na uzyskiwanie informacji o konfiguracji sieci z serwera DHCP

4 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Konfiguracja sieci AdresIP Maska podsieci Adres domyślnej bramy Adres serwera DNS Adres serwera WINS...

5 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Dynamiczna konfiguracja sieci Konfiguracja przypisywana jest hostom na określony czas, po upływie którego klient winien odpytać ponownie serwer DHCP o ustawienia sieci Przydziały są blokowane na czas dzierżawy Protokół DHCP jest opisany w dokumencie RFC 2131

6 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Protokół DHCP Zwolnienie DHCP(DHCP Release) Poszukiwanie serwera DHCP(DHCP Discover) OfertaDHCP(DHCPOffer) Żądanie DHCP(DHCP Request) Informacja DHCP(DHCP Inform) Potwierdzenie DHCP(DHCP Acknowledge)

7 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Sesja DHCP

8 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... DHCP Release

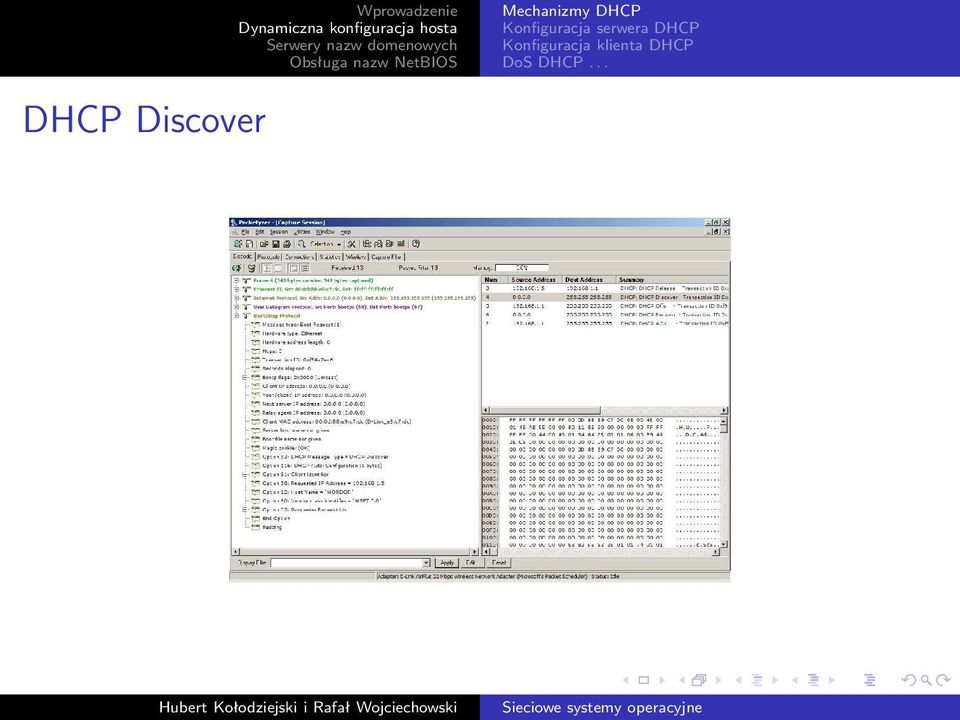

9 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... DHCP Discover

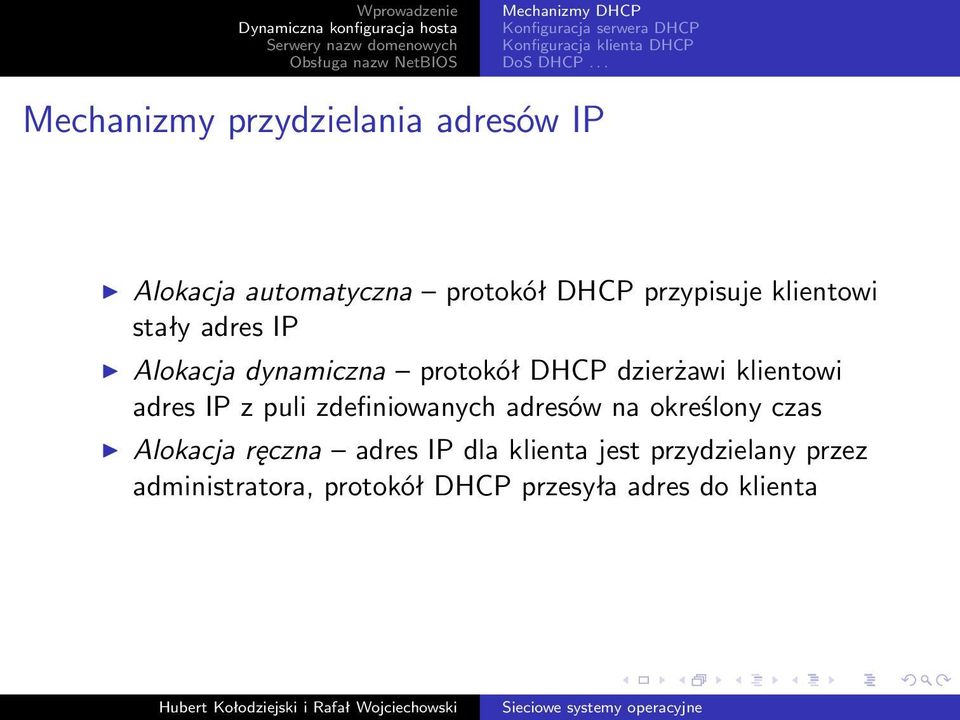

10 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... DHCP Request

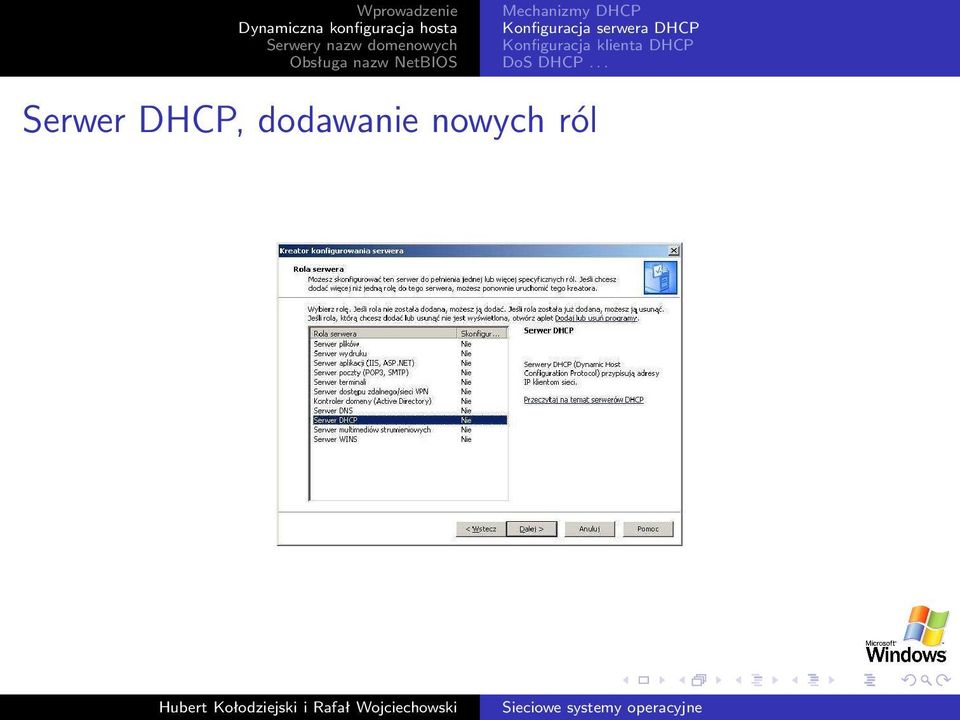

11 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Mechanizmy przydzielania adresów IP Alokacja automatyczna protokół DHCP przypisuje klientowi stały adres IP Alokacja dynamiczna protokół DHCP dzierżawi klientowi adres IP z puli zdefiniowanych adresów na określony czas Alokacja ręczna adres IP dla klienta jest przydzielany przez administratora, protokół DHCP przesyła adres do klienta

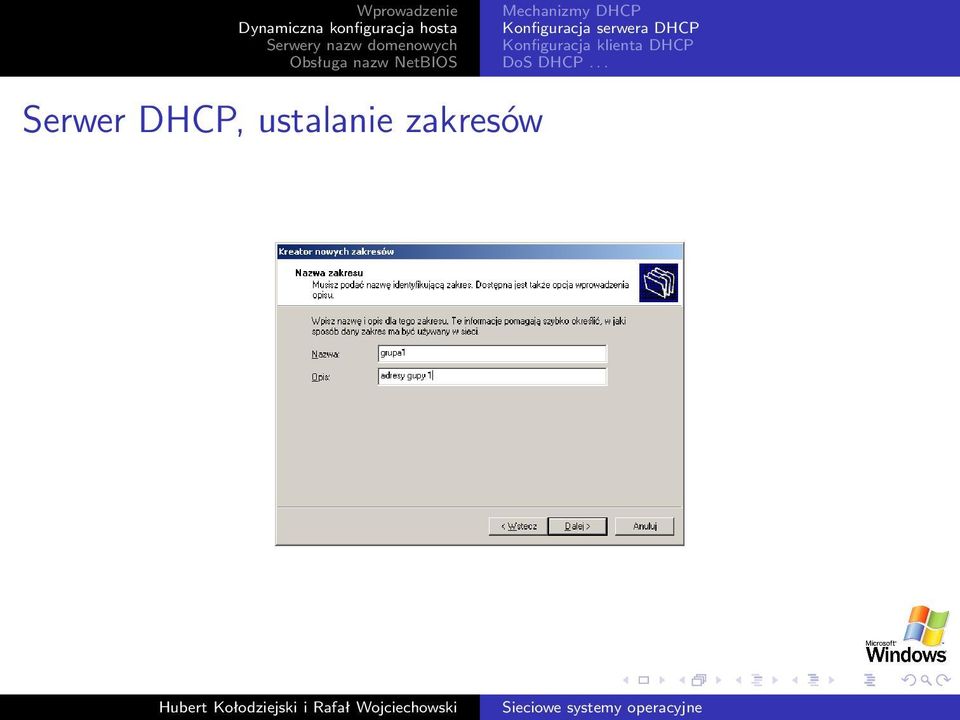

12 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, dodawanie nowych ról

13 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, ustalanie zakresów

14 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, ustalanie zakresów

15 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, definiowanie wykluczeń

16 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, określanie czasu dzierżawy

17 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, określenie danych rozsyłanych klientom

18 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, zarządzanie serwerem

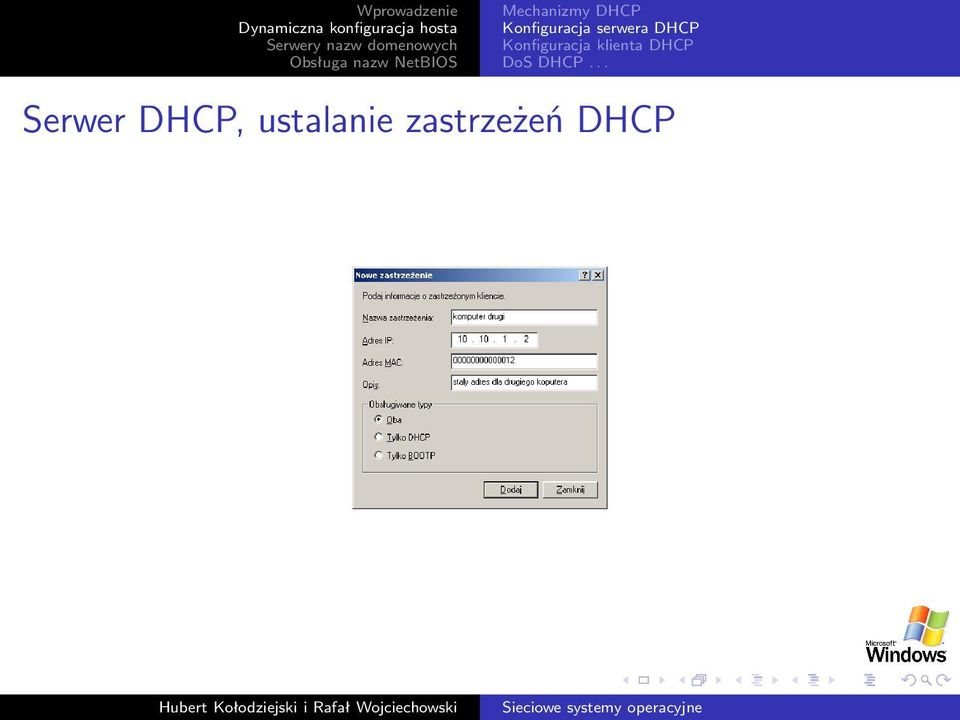

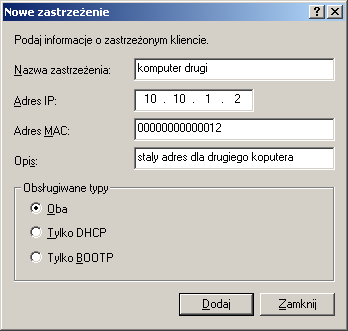

19 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, ustalanie zastrzeżeń DHCP

20 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Uruchomienie serwera z konkretnym plikiem konfiguracyjnym (brak argumentu- wykorzystywanie domyślnego pliku /etc/dhcpd.conf lub/etc/dhcpd/dhcpd.conf): dhcpd-cf[plik konfiguracyjny]... Uruchomienie serwera w trybie testowym: dhcpd-t... Uruchomienie serwera na konkretnym interfejsie sieciowym: dhcpd...[interfejs]

21 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Struktura pliku konfiguracyjnego dhcpd.conf: subnet netmask { # # Parametry uslugi # }

22 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, struktura pliku konfiguracyjnego Zakres adresowy: range[adres IP startowy][adres IP koncowy] Domyślny czas dzierżawy: default-lease-time[czas] Maksymalny czas dzierżawy: max-lease-time[czas]

23 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, struktura pliku konfiguracyjnego Definicja domeny, w której pracują hosty: option domain-name[nazwa domeny] Definicje serwerów DNS: option domain-name-servers[adres serwera 1 DNS],... Określenie maski podsieci: option subnet-mask[maska podsieci]

24 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, struktura pliku konfiguracyjnego Określenie adresu rozgłoszeniowego sieci: option broadcast-address[adres rozgłoszeniowy sieci] Definicja domyślnej bramy: option routers[adres domyślnej bramy]

25 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Przykładowy plik konfiguracyjny: subnet netmask { range ; default-lease-time 7200; option domain-name"home.pl"; option domain-name-servers ; option routers ; option subnet-mask ; option broadcast-address ; }

26 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Struktura pliku konfiguracyjnego dhcpd.conf: subnet netmask { # # Parametry uslugi # } hostrafal{ # # Parametry hosta # }

27 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, struktura pliku konfiguracyjnego Wyspecyfikowanie adresu MAC hosta: hardware ehternet[adres MAC] Określenie adresu IP dla hosta o konkretnym MACu: fixed-address[adres IP]

28 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Przykładowy plik konfiguracyjny: subnet netmask { #Opcjedlapodsieci... } hostrafal{ hardware ethernet 52:54:05:E1:EE:97; fixed-address ; option routers ; option domain-name-servers ; }

29 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, zaawansowana konfiguracja Pule adresów: subnet netmask { option routers ;... # Pula dla nieznajomych pool{ option domain-name-servers ; max-lease-time 300; range ; allow unknown-clients; }

30 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, zaawansowana konfiguracja Pule adresów:... } # Pula dla znajomych pool{ option domain-name-servers ; max-lease-time 28800; range ; deny unknown-clients; }

31 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Przykładowa konfiguracja serwera DHCP: SanFran# configure terminal SanFran(config)# ip dhcp pool sf-users SanFran(config-dhcp)# network /25 SanFran(config-dhcp)# dns-server SanFran(config-dhcp)# domain-name zipnet.com SanFran(config-dhcp)# netbios-name-server SanFran(config-dhcp)# netbios-node-type h SanFran(config-dhcp)# default-router SanFran(config-dhcp)# lease 0 1 SanFran(config-dhcp)# end

32 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Serwer DHCP, konfiguracja Przykładowa konfiguracja serwera DHCP: SanFran# configure terminal SanFran(config)# ip dhcp pool ftp-serwer SanFran(config-dhcp)# host SanFran(config-dhcp)# dns-server SanFran(config-dhcp)# client-identifier 000c.09cb.9813 SanFran(config-dhcp)# default-router SanFran(config-dhcp)# lease 0 1 SanFran(config-dhcp)# end

33 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Klient DHCP, konfiguracja Automatyczna konfiguracja hosta: Menu Start-> Ustawienia-> Połączenia sieciowe i telefoniczne

34 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Klient DHCP, konfiguracja Weryfikacja ustawień sieci: MenuStart->Uruchom->cmd->ipconfig/all Zwolnienie konfiguracji klienta DHCP Menu Start-> Uruchom-> cmd-> ipconfig/release Odnowienie konfiguracji klienta: MenuStart->Uruchom->cmd->ipconfig/renew

35 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... Klient DHCP, konfiguracja Uruchomienie klienta DHCP: dhcpcd[urządzenie] Zwolnienie konfiguracji klienta DHCP dhcpcd-k[urządzenie] Odnowienie konfiguracji klienta: dhcpcd-n[urządzenie]

36 Mechanizmy DHCP Konfiguracja serwera DHCP Konfiguracja klienta DHCP DoSDHCP... DoSDHCP... Wyczerpanie puli adresów formac_1in abcdef do formac_2in abcdef do ifconfig eth0 down ifconfigeth0hwether\ 00:00:00:00:00:${mac_1}${mac_2} up dhcpcd-n eth0...

37 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS System nazw domenowych DNS DNS(ang. Domain Name System)- system serwerów oraz protokół komunikacyjny zapewniający zamianę adresów domenowych na adresy IP

38 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Protokoły translacji adresów ARP(ang. Address Resolution Protocol) tłumaczenie IP- MAC RARP(ang.ReverseARP) tłumaczeniemac-ip DNS tłumaczenieadresdomenowy-ip RDNS(ang.ReverseDNS) tłumaczenieip-adres domenowy

39 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS System nazw domenowych Podstawą systemu DNS jest ogólnoświatowa sieć serwerów przechowujących informacje na temat adresów domen KażdyzwpisówwbaziedanychodwzorowańDNS zawierający nazwę oraz odpowiadający jej adres IP udostępniany jest w sposób automatyczny ftp://ftp.rs.internic.net/domain/named.root- lista 13 głównych serwerów odpowiedzialnych za obsługę domen najwyższego poziomu

40 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Struktura serwerów DNS Rozproszona baza danych adresów IP i nazw o strukturze hierarchicznej Serwery DNS przechowują dane tylko wybranych domen. Każda domena ma co najmniej 2 obsługujące ją serwery DNS Serwery DNS przechowują przez pewien czas odpowiedzi z innych serwerów(ang. caching) Każdykomputermożemiećwieleróżnychnazw redundancja- zwiększenie niezawodności ProtokółDNS-UDP,port53

41 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Działanie DNS

42 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Działanie DNS

43 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Działanie DNS

44 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Działanie DNS

45 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Działanie DNS

46 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Działanie DNS

47 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS DNS Query

48 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS DNS Response

49 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Domeny i strefy

50 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Poddomeny Strefa rozpoczyna się jako baza danych dla jednej nazwy domeny DNS. Jeśli poniżej domeny użytej do utworzenia strefysądodaneinnedomeny,mogąonebyćsięczęściątej samej strefy lub mogą należeć do innej strefy. Po dodaniu poddomeny może ona być: zarządzanaidołączonajakoczęśćpierwotnychrekordówstrefy delegowanadoinnejstrefyutworzonejwceluobsługi poddomeny

51 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwery DNS Podstawowy- zarządza strefą, jest dla niej autorytatywny Pomocniczy- przechowuje kopię strefy, okresowo aktualizowaną

52 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Najważniejsze typy rekordów DNS Rekord A, rekord adresu(ang. address record)- przypisuje do nazwy domeny DNS 32bitowy adres IPv4 Rekord AAAA, rekord adresu IPv6(ang. IPv6 address record) -mapujenazwędomenydnsnajej128bitowyadresipv6 Rekord CNAME, rekord nazwy kanonicznej(ang. canonical name record)- ustanawia alias nazwy domeny. Wszystkie wpisy DNS oraz poddomeny są poprawne także dla aliasu Rekord MX, rekord wymiany poczty(ang. mail exchange record)- mapuje nazwę domeny DNS na nazwę serwera poczty

53 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Najważniejsze typy rekordów DNS Rekord PTR, rekord wskaźnika(ang. pointer record)- tworzy powiązanie pomiędzy adresem IP i nazwą hosta w strefach wyszukiwania wstecznego(ang. reverse DNS lookup) RekordNS,rekordserweranazw(ang.nameserverrecord)- mapuje nazwę domenową na listę serwerów DNS dla tej domeny. Każdy serwer DNS, zarówno podstawowy, jak i pomocniczy, powinien zostać zadeklarowany przy pomocy tego rekordu Rekord SOA, rekord adresu startowego uwierzytelnienia(ang. start of authority record)- ustala serwer DNS dostarczający autorytatywne informacje o domenie internetowej

54 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Najważniejsze typy rekordów DNS Rekord SRV, rekord usługi(ang. service record)- pozwala na zawarcie dodatkowych informacji dotyczących lokalizacji danej usługi, którą udostępnia serwer wskazywany przez adres DNS TXT-rekordtenpozwaladołączyćdowolnytekstdorekordu DNS

55 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, dodawanie nowych ról

56 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, narzędzie konfiguracji

57 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, dodanie nowej strefy

58 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, dodanie nowej strefy, wyszukiwanie wstecz

59 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, dodanie nowego hosta

60 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, dodanie nowego serwera DNS

61 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, delegowanie domeny

62 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Uruchomienie serwera DNS: /etc/init.d/named start Zatrzymanie serwera DNS: /etc/init.d/named stop Restart serwera DNS: /etc/init.d/named restart Po uruchomieniu serwera należy koniecznie przeczytać: tail/var/log/messages

63 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Struktura pliku konfiguracyjnego named.conf: options{ directory"/var/bind"; listen-on-v6{none;}; listen-on{ ;}; pid-file"/var/run/named/named.pid"; }; zone"."in{ type hint; file"named.ca"; };

64 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Struktura pliku konfiguracyjnego named.conf: zone"localhost" IN{ type master; file"pri/localhost.zone"; allow-update{none;}; notify no; }; zone"127.in-addr.arpa" IN{ type master; file"pri/127.zone"; allow-update{none;}; notify no; };

65 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Plik strefy localhost: $TTL IN SOA ns.localhost. root.localhost.( ; Serial ; Refresh ; Retry ;Expire-1week 86400) ;Minimum IN NS localhost. IN A

66 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Własna strefa, adresy bezwzględne: $ttl 3h sso.pl. IN SOA ns1.sso.pl. hostmaster.sso.pl.( H 15M 1W 1D) ;Serwery nazw dla domeny sso.pl sso.pl. IN NS ns1.sso.pl. ;Rekordy zasobow strefy sso.pl test1.sso.pl. IN A ;Definicje aliasow mail.sso.pl. IN CNAME test1.sso.pl. ns1.sso.pl. IN CNAME test1.sso.pl

67 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Własna strefa, adresy względne: $ttl IN SOA ns1.sso.pl. hostmaster.sso.pl.( H 15M 1W 1D) ;Serwery nazw dla domeny sso.pl IN NS ns1 ;Rekordy zasobow strefy sso.pl test1 IN A ;Definicje aliasow mail IN CNAME test1 ns1 IN CNAME test1

68 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Strefa wyszukiwania wstecznego: $ttl 3h in-addr.arpa. IN SOA ns1.sso.pl. hostmaster.sso.pl.( h 1h 1w 1h); in-addr.arpa. IN NS test1.sso.pl in-addr.arpa. IN PTR test1.sso.pl in-addr.arpa. IN PTR test2.sso.pl in-addr.arpa. IN PTR test3.sso.pl

69 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Na serwerze pomocniczym należy w pliku named.conf wpisać: zone"sso.pl"in{ type slave; masters{ ;}; file"sec/sso.pl.zone"; }; Serwer główny powinien mieć dobrze skonfigurowany adres sieciowy

70 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Serwer DNS, konfiguracja Na serwerze delegującym należy w pliku strefy wpisać: poddomena.sso.pl. IN NS ns1.poddomena.sso.pl. poddomena.sso.pl. IN NS ns2.poddomena.sso.pl. ns1.poddomena.sso.pl. IN A ns2.poddomena.sso.pl. IN A Serwer główny poddomeny jest skonfigurowany jak opisano wcześniej

71 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Klient DNS, konfiguracja Konfiguracja adresu serwera DNS: Menu Start-> Ustawienia-> Połączenia sieciowe i telefoniczne

72 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Klient DNS, konfiguracja Błąd adresu serwera DNS: Menu Start-> Ustawienia-> Połączenia sieciowe...

73 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Klient DNS, konfiguracja Struktura pliku/etc/resolv.conf: domain kis.p.lodz.pl nameserver nameserver nameserver

74 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS nslookup host dig NetCrunch...

75 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS, nslookup Uruchomienie środowiska interaktywnego: nslookup Informacje o hoście/ domenie: [Host Domena] Odpytanie o konkretnego hosta/ domenę(konkretnego serwera nazw) [Host Domena][Serwer] Ustawienie opcji set[opcja]

76 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS, nslookup Ustawienie domyślnej nazwy domeny set domain=[domena] Ustawienie serwera głównego set root=[serwer] Ustawienie typu kwerendy setquerytype=[a ANY CNAME MX NS PTR SOA SRV] Ustawienie klasy zapytania set class=[in ANY]

77 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS, nslookup Ustawienie domyślnego serwera używając bieżącego serwera domyślego server[serwer] Ustawienie domyślnego serwera używając serwera początkowego lserver[serwer] Ustawienie bieżącego serwera domyślnego jako głównego root Wyświetlenie adresów w domenie(kanonicznych nazw i aliasów -a,wszystkierekordy -d,...) ls[-a -d -ttyp][domena][>plik]

78 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS, nslookup Odpowiedź nieautorytatywna:

79 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS, nslookup Lista adresów hostów zarejestrowanych w domenie kis.p.lodz.pl:

80 Mechanizmy DNS Konfiguracja serwera DNS Konfiguracja klienta DNS Narzędzia DNS, nslookup Dodatkowe informacje dotyczące hostów w domenie:

81 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Windows Internet Name Service WINS WINS(ang. Windows Internet Name Service)- usługa stworzona przez firmę Microsoft, umożliwiająca tłumaczenie nazw NetBIOS na adresy internetowe. Usługa przeznaczona jest dla niewielkich sieci

82 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Network Basic Input/ Output System NetBIOS NetBIOS(ang. Network Basic Input/ Output System)- protokół oryginalnie zaprojektowany przez firmę IBM zapewniający podstawowy interfejs łączenia aplikacji z innymi komputerami oraz współdzielenie danych.

83 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Network Basic Input/ Output System NetBIOSdziaławwarstwiesesjimodeluOSI/ISO Współpracuje z protokołami TCP/IP, NetBEUI, IPX Początkowo był protokołem przeznaczonym dla IBM PC Network oraz Token Ring Funkcje realizowane przez NetBIOS komunikacjępołączeniową komunikacjębezpołączeniową obsługęnazw(adresów)

84 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Nazwy NetBIOS AdresamiwNetBIOSsą16znakowenazwy 15 znaków identyfikuje hosta, zaś 16-ty usługę Nazwy moga być dowolnie zmieniane przez hosty zaleta NetBIOS Nazwy muszą być unikatowe w obrębie całej sieci największa wada

85 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Działanie WINS

86 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS NetBIOS Name Query

87 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS NetBIOS Name Response

88 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Serwer WINS, zarządzanie serwerem

89 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Serwer WINS, replikacja nazw

90 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Klient WINS, konfiguracja Weryfikacja ustawień sieci: Menu Start-> Ustawienia-> Połączenia sieciowe i telefoniczne

91 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Klient WINS, konfiguracja Weryfikacja ustawień sieci: MenuStart->Uruchom->cmd->ipconfig/all

92 Mechanizmy WINS Konfiguracja serwera WINS Konfiguracja klienta WINS Klient WINS, konfiguracja Przeglądanie nazw NetBIOS: MenuStart->Uruchom->cmd->nbtstat-A[AdresIP]

93 Co już umiemy? Konfigurować serwer oraz klienta DHCP Konfigurować serwer oraz klienta DNS Konfigurować serwer oraz klienta WINS...

94 Koniec Dziękujęzauwagę...
