ZiMSK dr inż. Łukasz Sturgulewski, DHCP

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZiMSK dr inż. Łukasz Sturgulewski, luk@kis.p.lodz.pl, http://luk.kis.p.lodz.pl/ DHCP"

Transkrypt

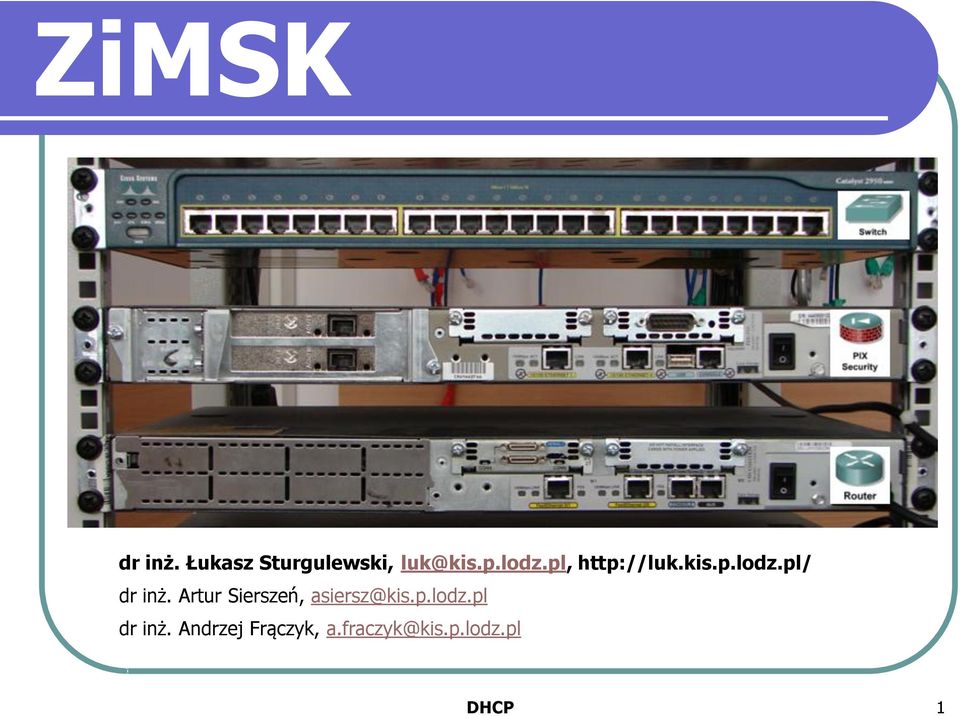

1 ZiMSK dr inż. Łukasz Sturgulewski, dr inż. Artur Sierszeń, dr inż. Andrzej Frączyk, DHCP 1

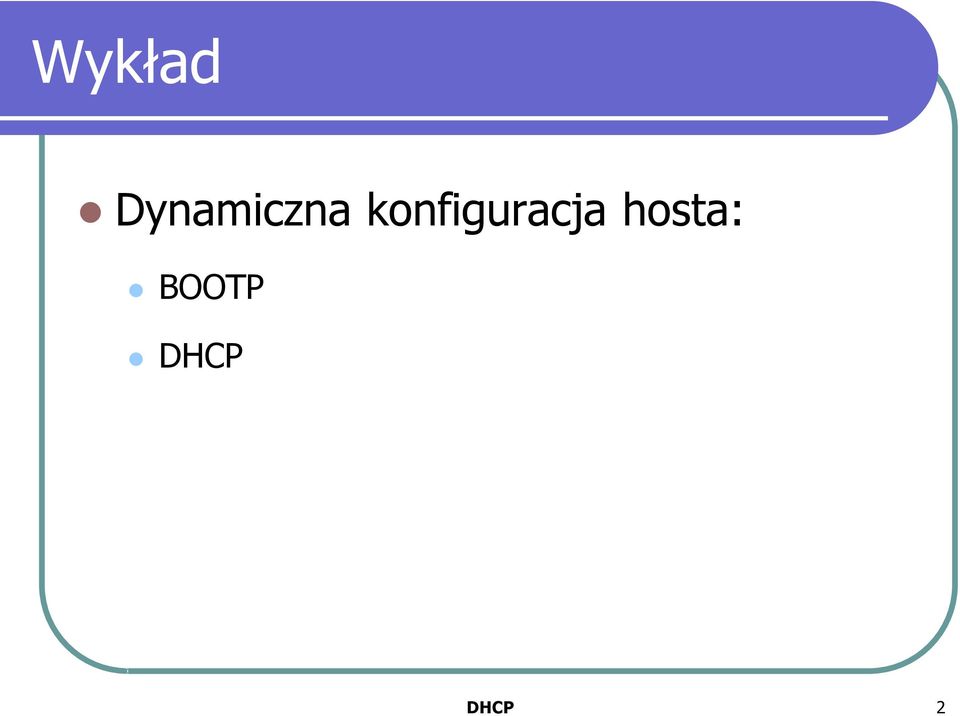

2 Wykład Dynamiczna konfiguracja hosta: BOOTP DHCP DHCP 2

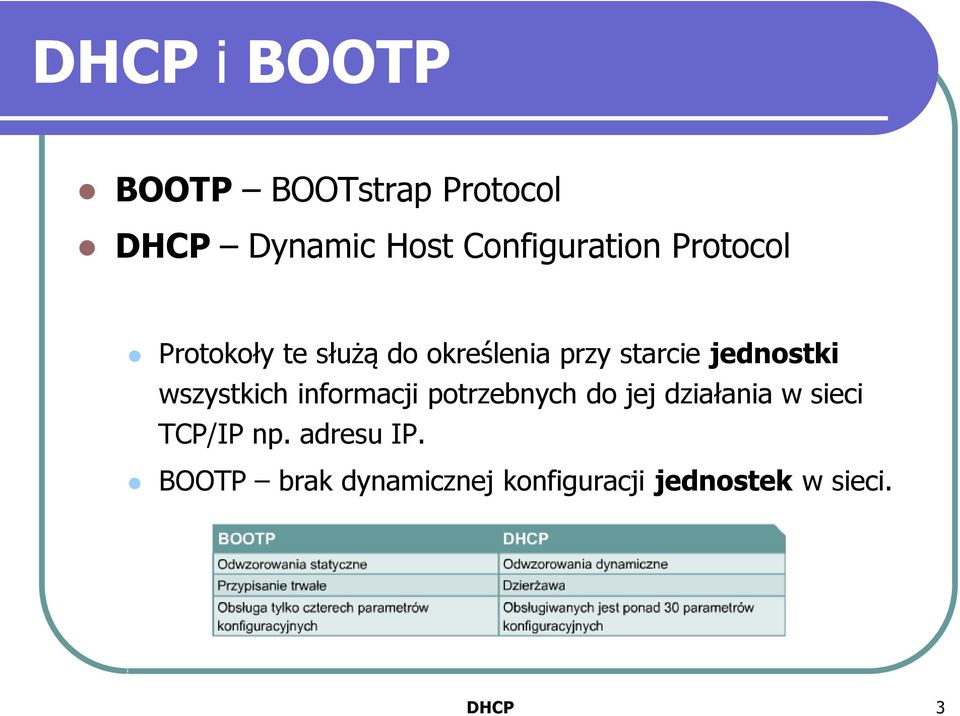

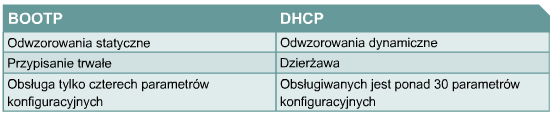

3 DHCP i BOOTP BOOTP BOOTstrap Protocol DHCP Dynamic Host Configuration Protocol Protokoły te służą do określenia przy starcie jednostki wszystkich informacji potrzebnych do jej działania w sieci TCP/IP np. adresu IP. BOOTP brak dynamicznej konfiguracji jednostek w sieci. DHCP 3

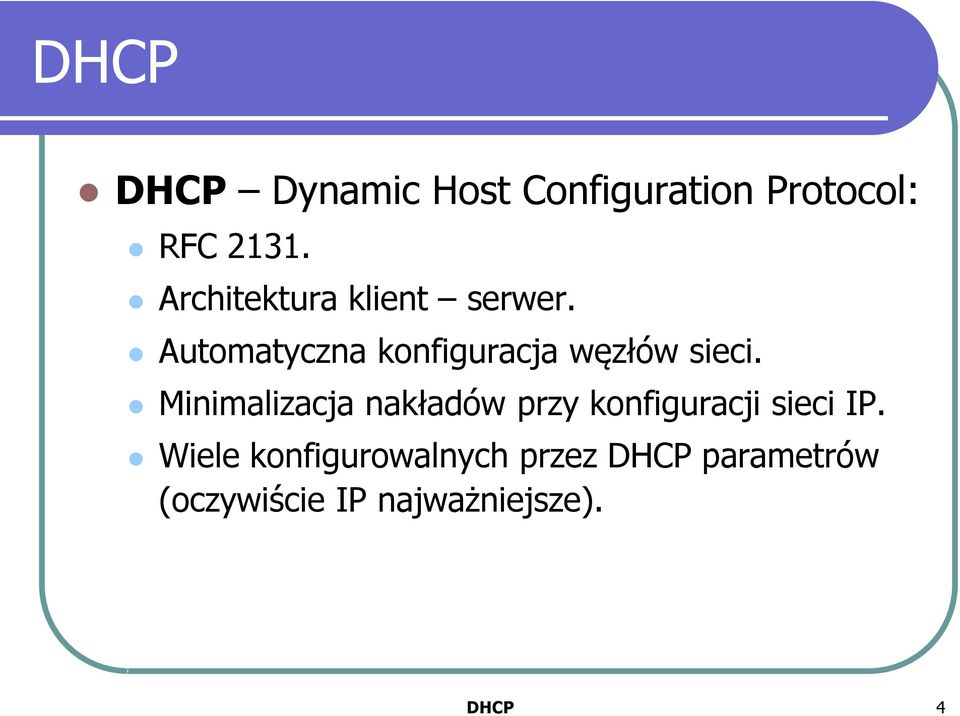

4 DHCP DHCP Dynamic Host Configuration Protocol: RFC Architektura klient serwer. Automatyczna konfiguracja węzłów sieci. Minimalizacja nakładów przy konfiguracji sieci IP. Wiele konfigurowalnych przez DHCP parametrów (oczywiście IP najważniejsze). DHCP 4

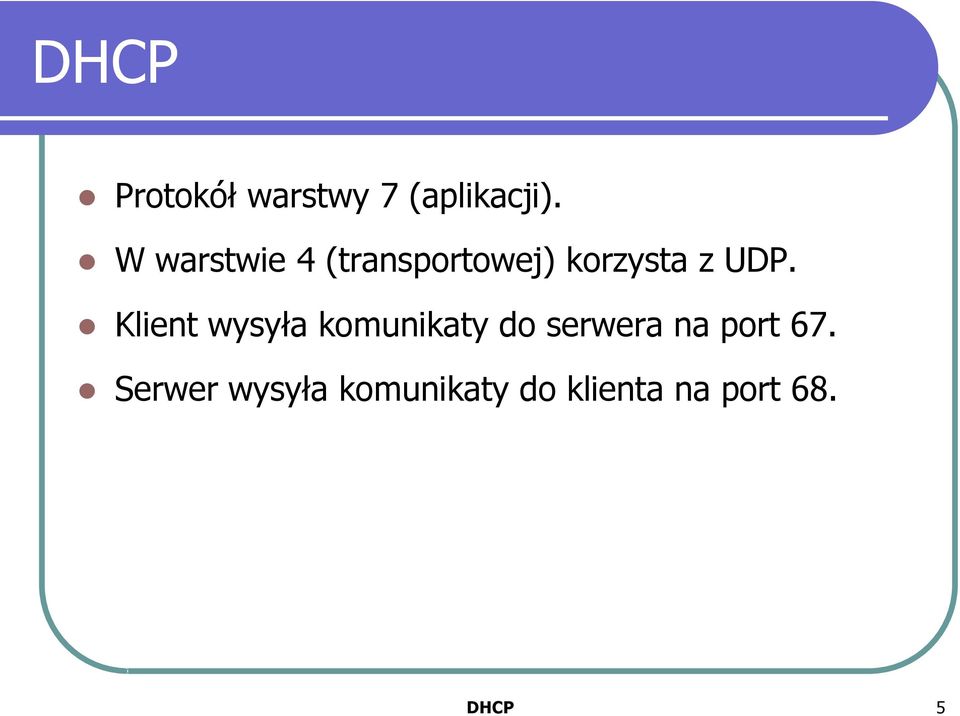

5 DHCP Protokół warstwy 7 (aplikacji). W warstwie 4 (transportowej) korzysta z UDP. Klient wysyła komunikaty do serwera na port 67. Serwer wysyła komunikaty do klienta na port 68. DHCP 5

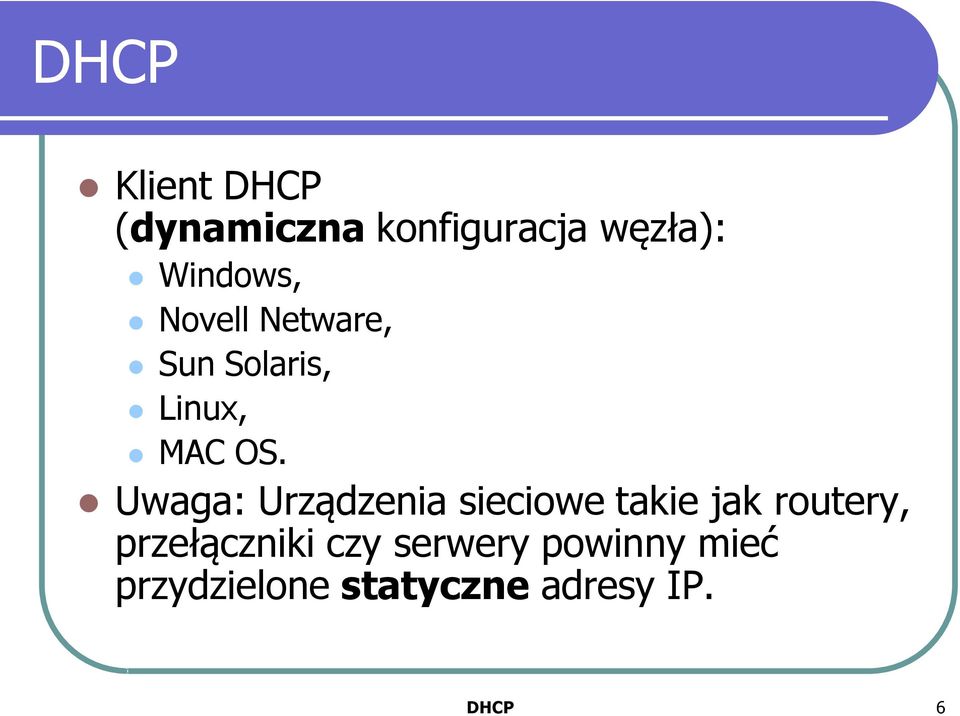

6 DHCP Klient DHCP (dynamiczna konfiguracja węzła): Windows, Novell Netware, Sun Solaris, Linux, MAC OS. Uwaga: Urządzenia sieciowe takie jak routery, przełączniki czy serwery powinny mieć przydzielone statyczne adresy IP. DHCP 6

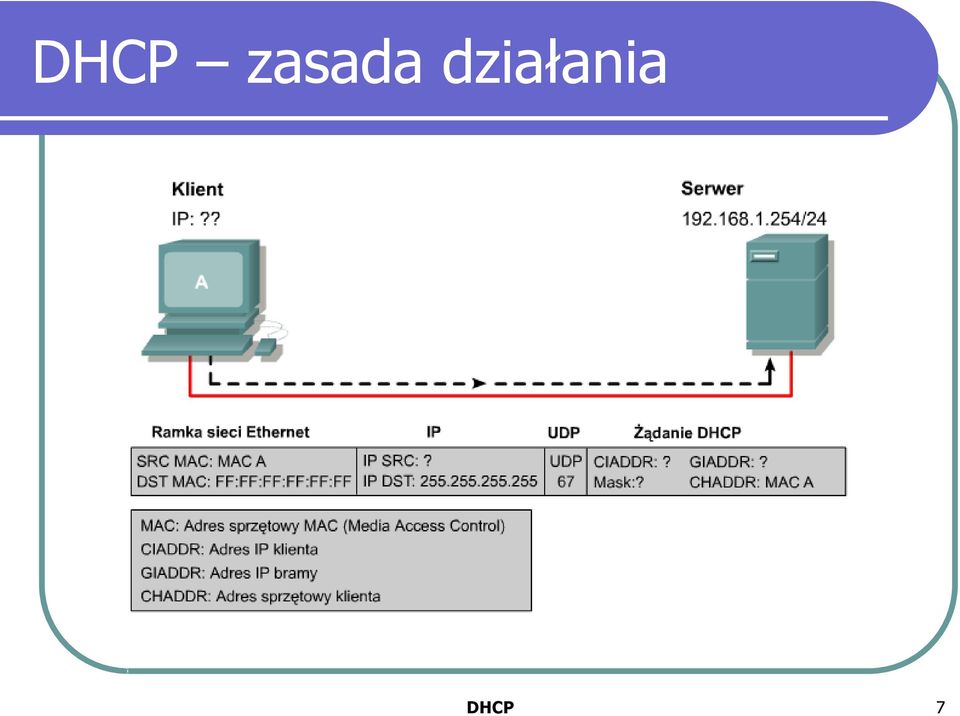

7 DHCP zasada działania DHCP 7

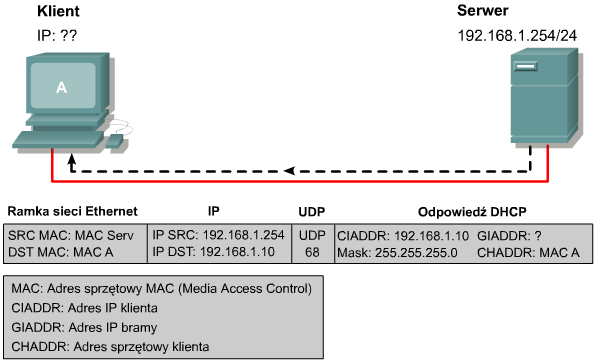

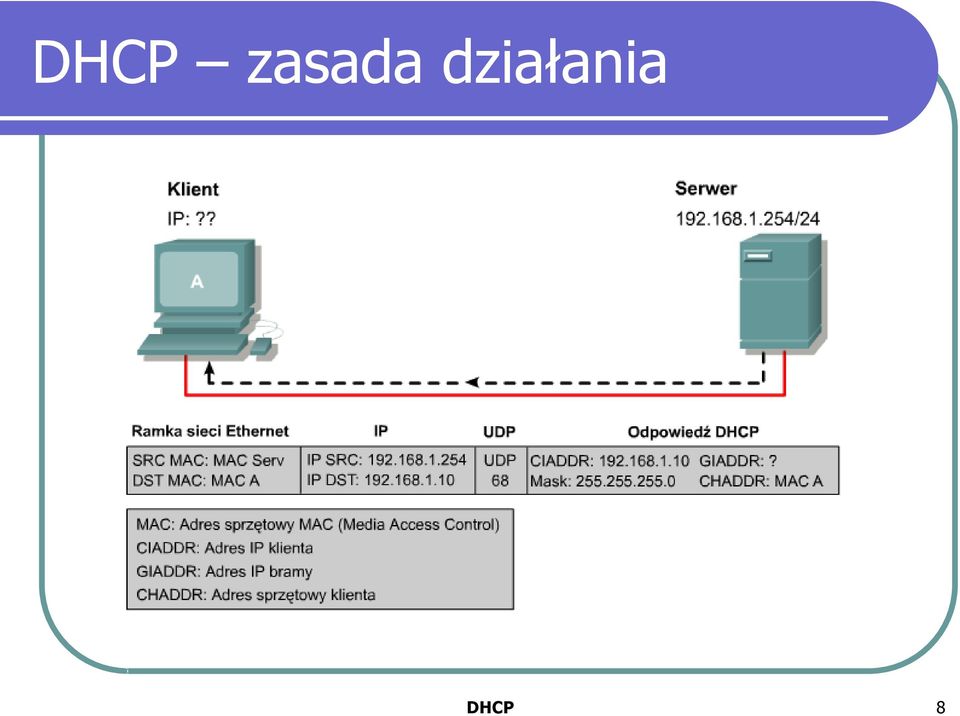

8 DHCP zasada działania DHCP 8

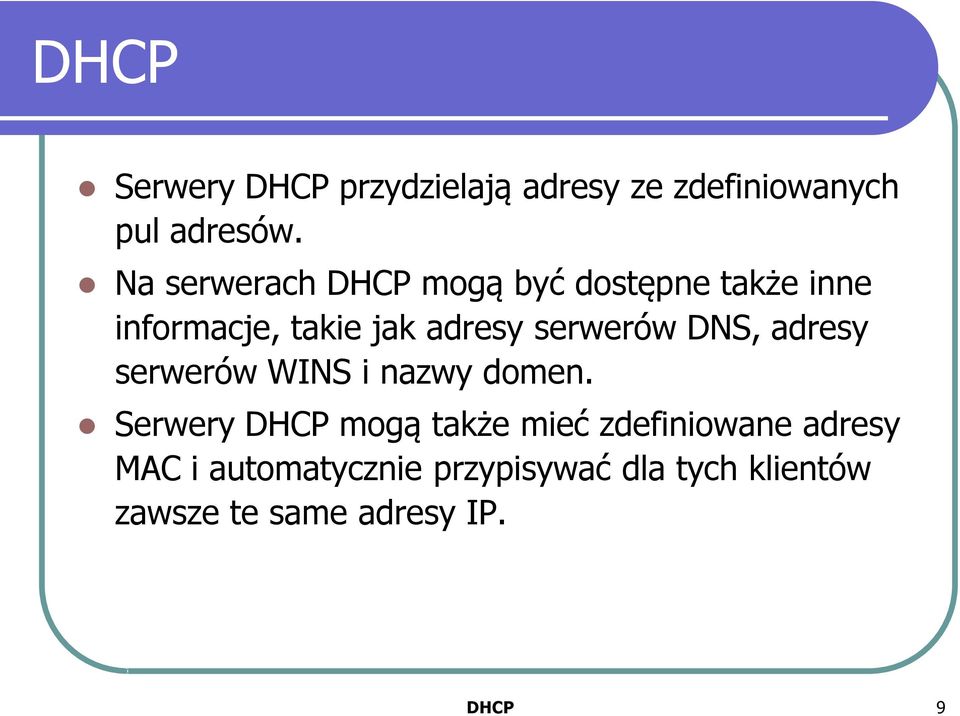

9 DHCP Serwery DHCP przydzielają adresy ze zdefiniowanych pul adresów. Na serwerach DHCP mogą być dostępne także inne informacje, takie jak adresy serwerów DNS, adresy serwerów WINS i nazwy domen. Serwery DHCP mogą także mieć zdefiniowane adresy MAC i automatycznie przypisywać dla tych klientów zawsze te same adresy IP. DHCP 9

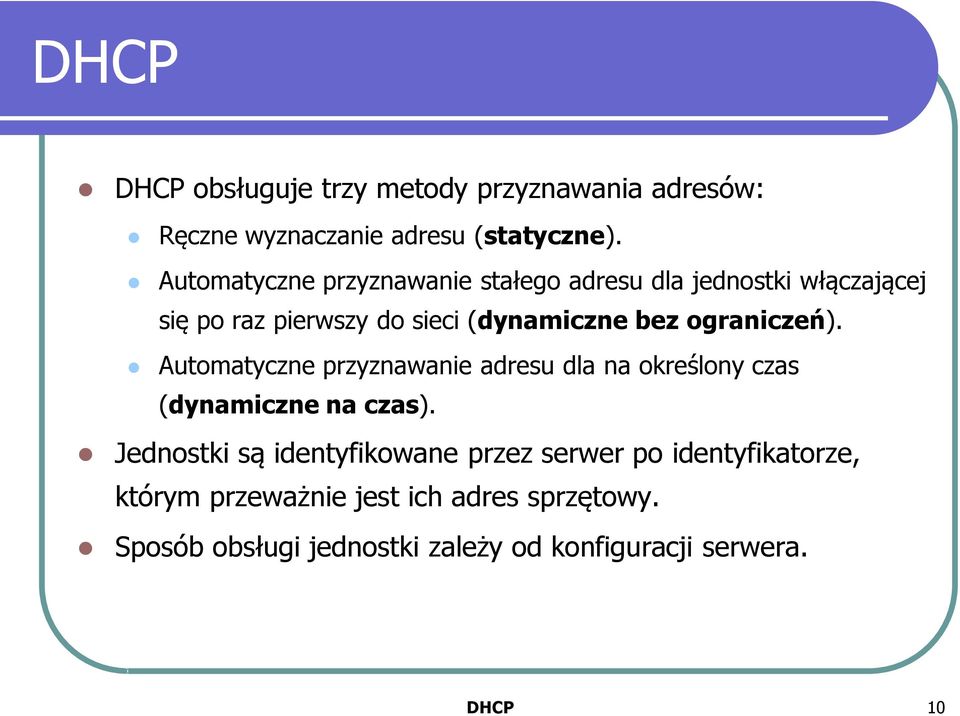

10 DHCP DHCP obsługuje trzy metody przyznawania adresów: Ręczne wyznaczanie adresu (statyczne). Automatyczne przyznawanie stałego adresu dla jednostki włączającej się po raz pierwszy do sieci (dynamiczne bez ograniczeń). Automatyczne przyznawanie adresu dla na określony czas (dynamiczne na czas). Jednostki są identyfikowane przez serwer po identyfikatorze, którym przeważnie jest ich adres sprzętowy. Sposób obsługi jednostki zależy od konfiguracji serwera. DHCP 10

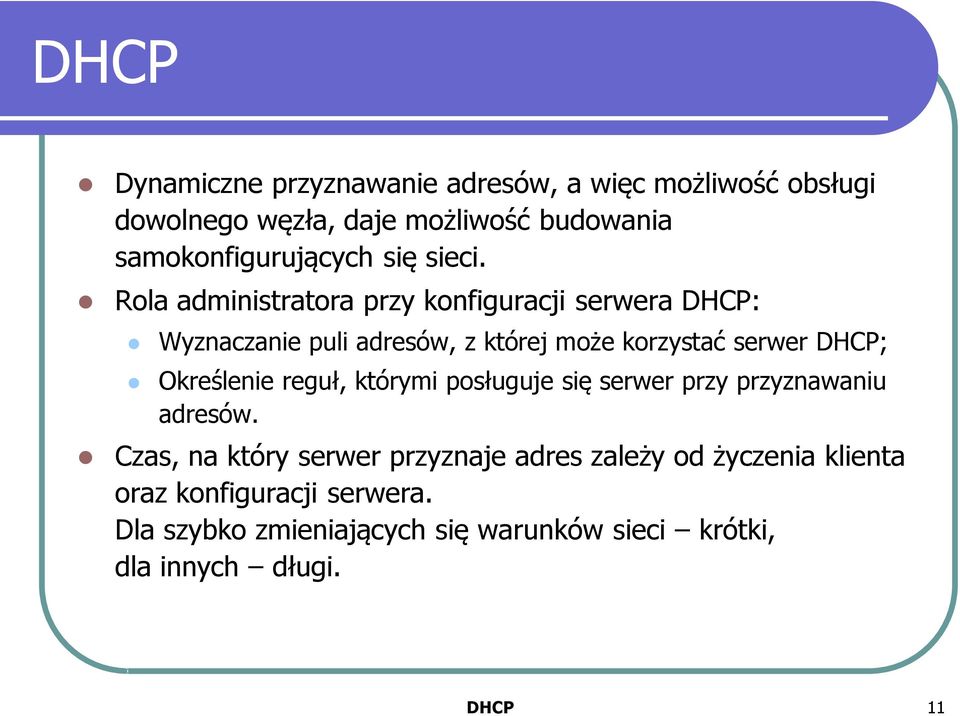

11 DHCP Dynamiczne przyznawanie adresów, a więc możliwość obsługi dowolnego węzła, daje możliwość budowania samokonfigurujących się sieci. Rola administratora przy konfiguracji serwera DHCP: Wyznaczanie puli adresów, z której może korzystać serwer DHCP; Określenie reguł, którymi posługuje się serwer przy przyznawaniu adresów. Czas, na który serwer przyznaje adres zależy od życzenia klienta oraz konfiguracji serwera. Dla szybko zmieniających się warunków sieci krótki, dla innych długi. DHCP 11

12 DHCP przydzielanie adresów DHCP 12

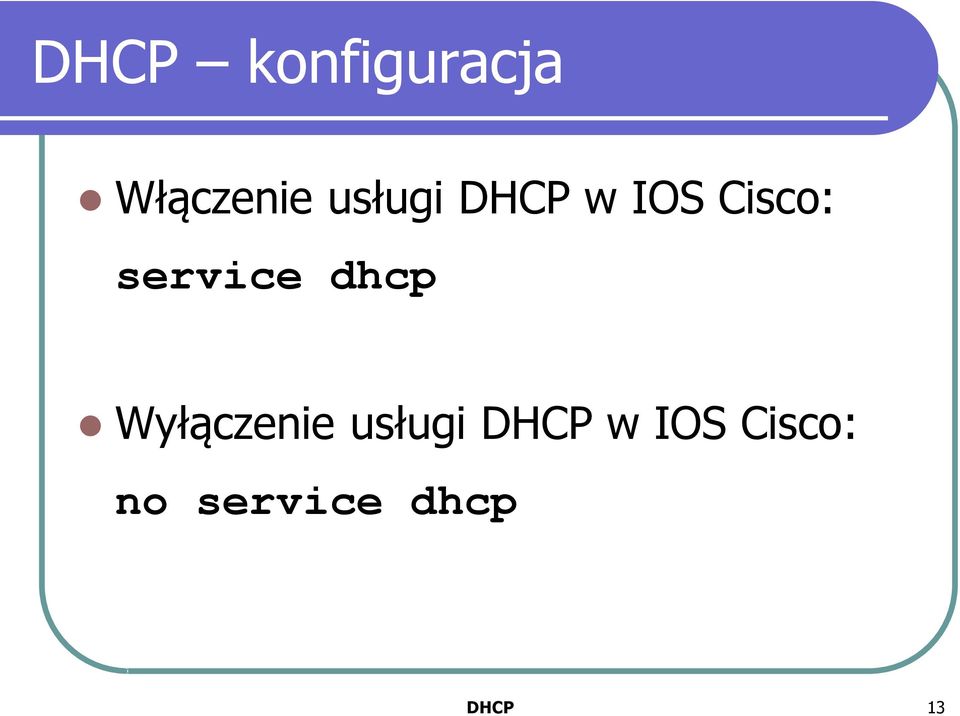

13 DHCP konfiguracja Włączenie usługi DHCP w IOS Cisco: service dhcp Wyłączenie usługi DHCP w IOS Cisco: no service dhcp DHCP 13

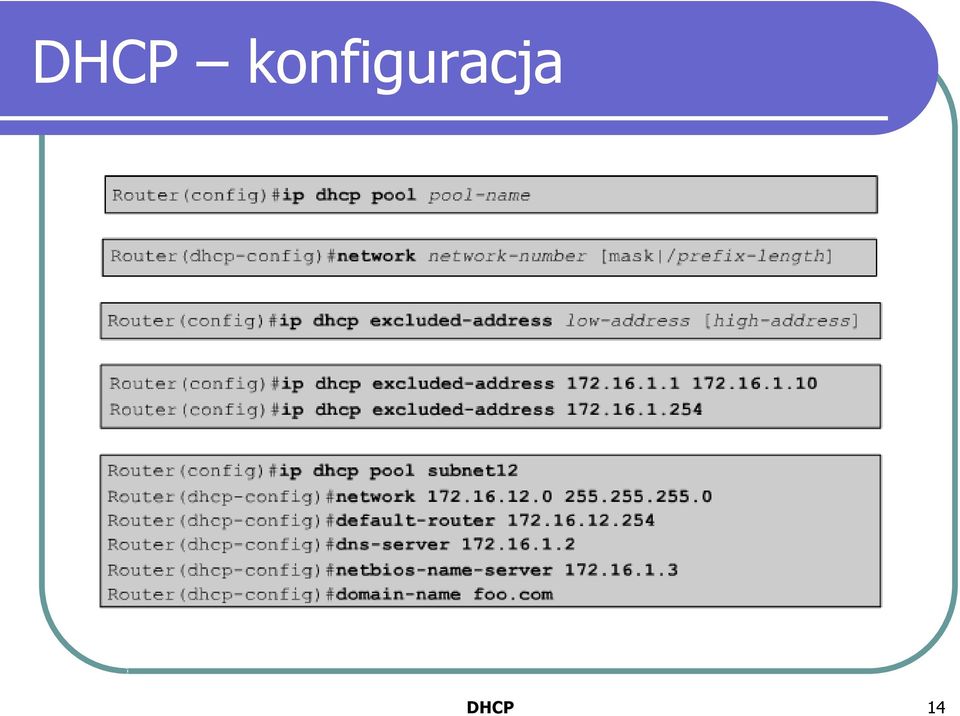

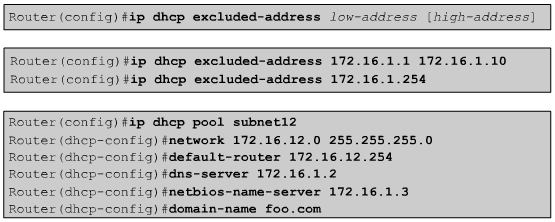

14 DHCP konfiguracja DHCP 14

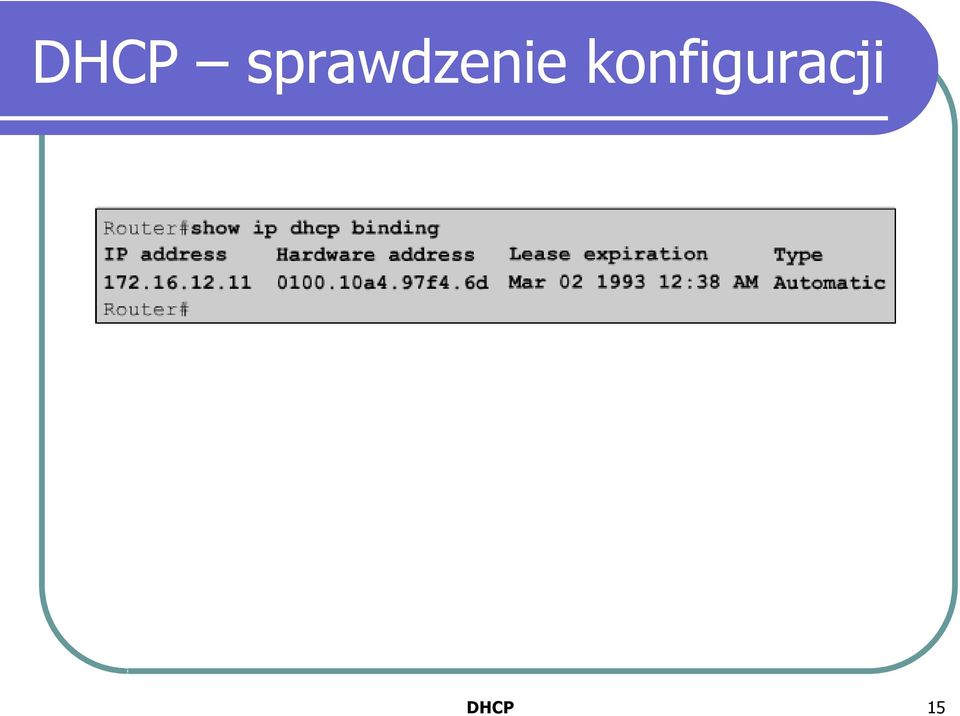

15 DHCP sprawdzenie konfiguracji DHCP 15

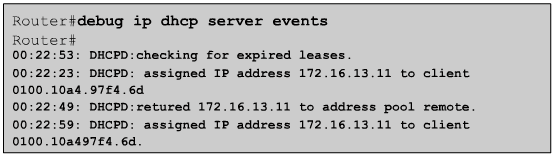

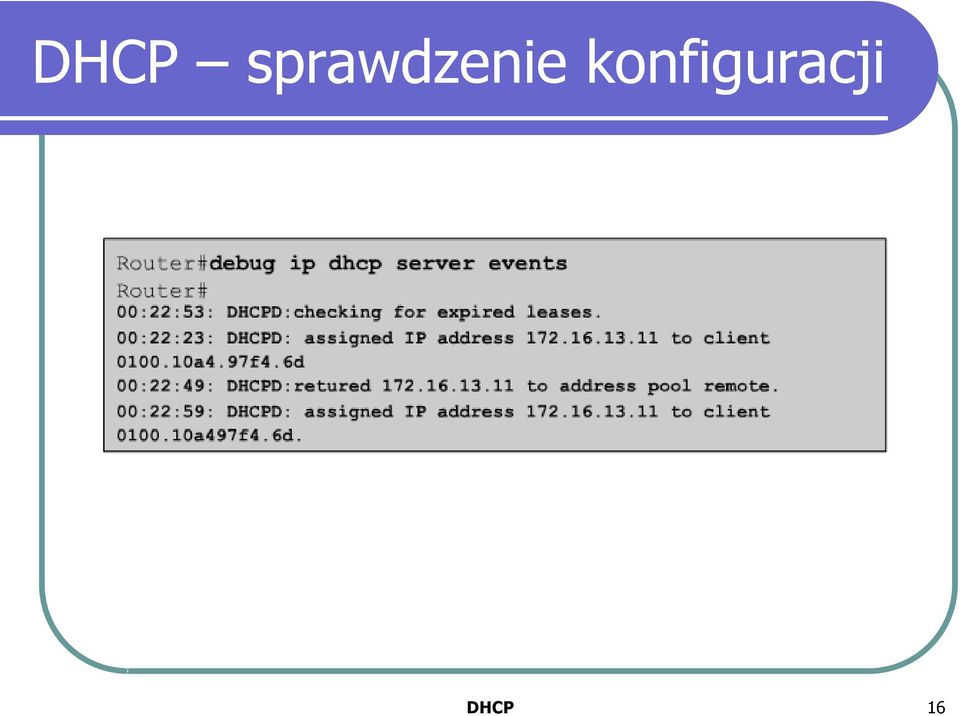

16 DHCP sprawdzenie konfiguracji DHCP 16

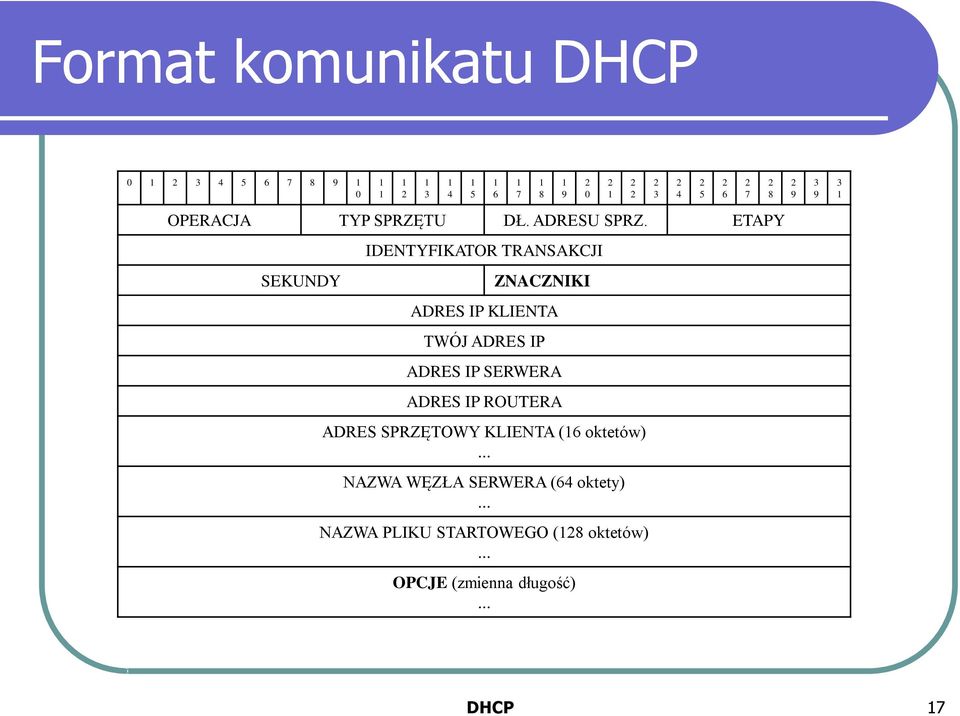

17 Format komunikatu DHCP OPERACJA TYP SPRZĘTU DŁ. ADRESU SPRZ. ETAPY SEKUNDY IDENTYFIKATOR TRANSAKCJI ZNACZNIKI ADRES IP KLIENTA TWÓJ ADRES IP ADRES IP SERWERA ADRES IP ROUTERA ADRES SPRZĘTOWY KLIENTA (16 oktetów)... NAZWA WĘZŁA SERWERA (64 oktety)... NAZWA PLIKU STARTOWEGO (128 oktetów)... OPCJE (zmienna długość) DHCP 17

18 Format komunikatu DHCP Opis pól: OPERACJA: Określa czy komunikat jest prośbą startową 1 czy odpowiedzią startową 2; TYP SPRZĘTU: Typ sprzętu sieciowego (Ethernet 1); DŁUGOŚĆ ADRESU SPRZĘTOWEGO: Długość adresu sprzętowego (Ethernet 6); ETAPY: Klient wpisuje zero. Każde przekazanie tej prośby do innego serwera powoduje zwiększenie licznika o jeden. IDENTYFIKATOR TRANSAKCJI: Liczba całkowita służąca do związania odpowiedzi z pytaniem; SEKUNDY: Liczba sekund od startu klienta; Od ADRES IP KLIENTA do NAZWA PLIKU STARTOWEGO: Pola, których wartości klient nie jest w stanie podać wypełnia zerami. Serwer wypełnia pola informacjami przeznaczonymi dla klienta (jeśli ADRES IP KLIENTA = 0 wtedy serwer wypełnia pole TWÓJ ADRES IP); DHCP 18

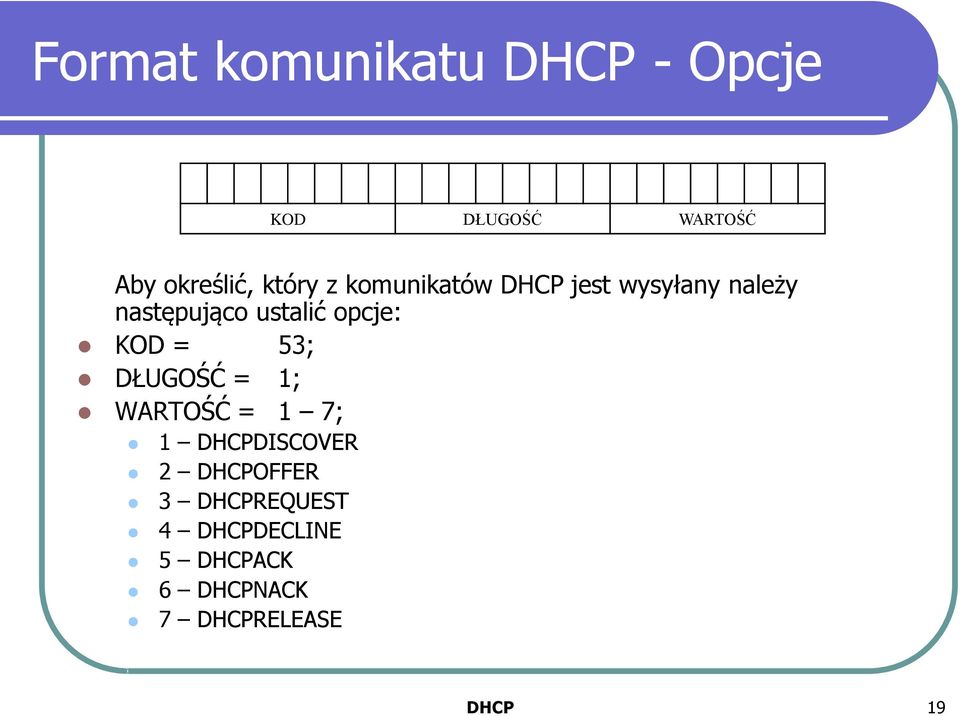

19 Format komunikatu DHCP - Opcje KOD DŁUGOŚĆ WARTOŚĆ Aby określić, który z komunikatów DHCP jest wysyłany należy następująco ustalić opcje: KOD = 53; DŁUGOŚĆ = 1; WARTOŚĆ = 1 7; 1 DHCPDISCOVER 2 DHCPOFFER 3 DHCPREQUEST 4 DHCPDECLINE 5 DHCPACK 6 DHCPNACK 7 DHCPRELEASE DHCP 19

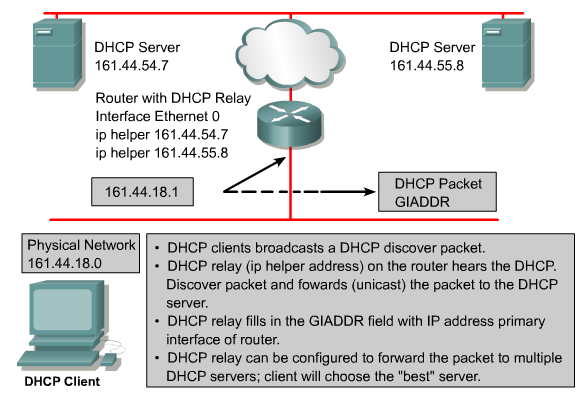

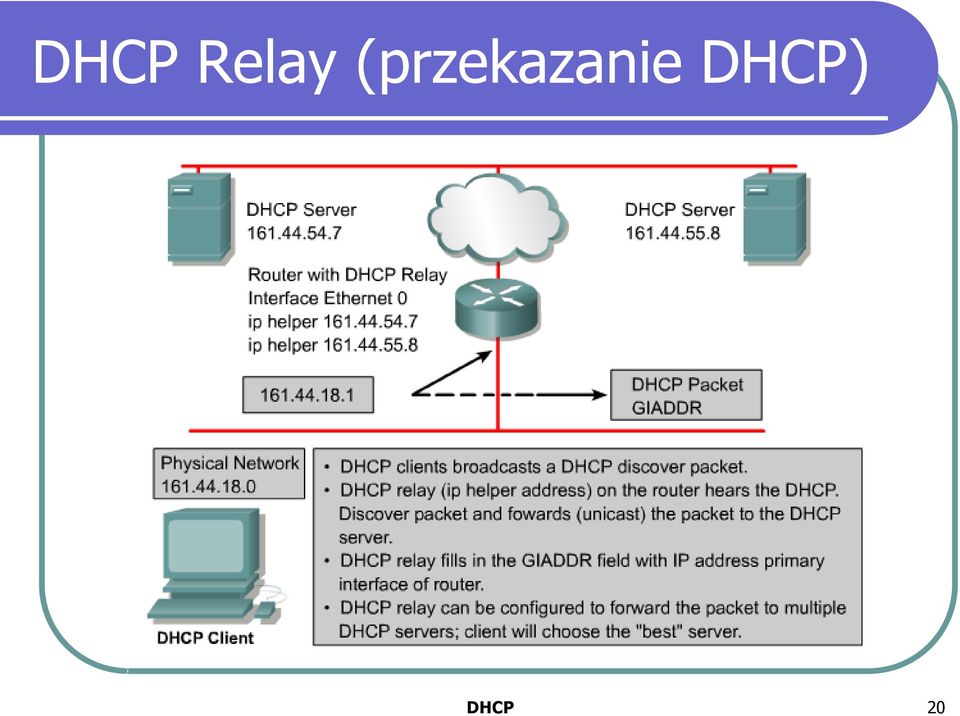

20 DHCP Relay (przekazanie DHCP) DHCP 20

21 DHCP w sieci laboratoryjnej OUTSIDE /24 Serwery DHCP: outside security- level 0 inside security- level /24 dmz security- level /16 ASA / PIX Router /8 VLAN1 Dedykowany serwer / /16 VLAN /16 VLAN 20 DHCP 21

22 DHCP w sieci laboratoryjnej OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 DHCP 22

23 DHCP w sieci laboratoryjnej OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 DHCP 23

24 ZiMSK KONIEC DHCP 24
