1 Metody numeryczne w zagadnieniach optycznych Politechnika Wrocławska Inżynieria biomedyczna II st. Wydział Mechaniczny 2014/2015r. Skipirzepa Dagmara Wróbel Eliza Soczewki kontaktowe

2 Soczewki kontaktowe - wprowadzenie Soczewki kontaktowe to (niekiedy konieczna) alternatywa dla osób, które nie chcę bądź nie mogą nosić okularów. Powodów może być kilka: - aktywny tryb życia, - prace na wysokościach, - choroby (np. zaćma soczewki wszczepialne), - poprawa samooceny, zwiększenie pewności siebie, - estetyczne, - praktyczne.

3 Zasady dobierania wywiad z pacjentem, badanie refrakcji, badanie odcinków przednich obu gałek ocznych w lampie szczelinowej, wybór soczewki próbnej określonego typu i jej parametrów, pierwsza aplikacja, spacer, pierwsze badanie po aplikacji: ostrość wzroku, dopasowanie, ewentualne korekty, nauka zakładania i zdejmowania soczewek, nauka pielęgnacji, wyznaczenie wizyty kontrolnej i ustalenia soczewki ostatecznej. OKULISTA + OPTOMETRYSTA!

4 Podział soczewek Ze względu na sposób użytkowania: mobilne pacjent sam wkłada i zdejmuje, wszczepialne (wewnątrzgałkowe)- IOL: ~ jednoczęściowe, ~ wieloczęściowe.

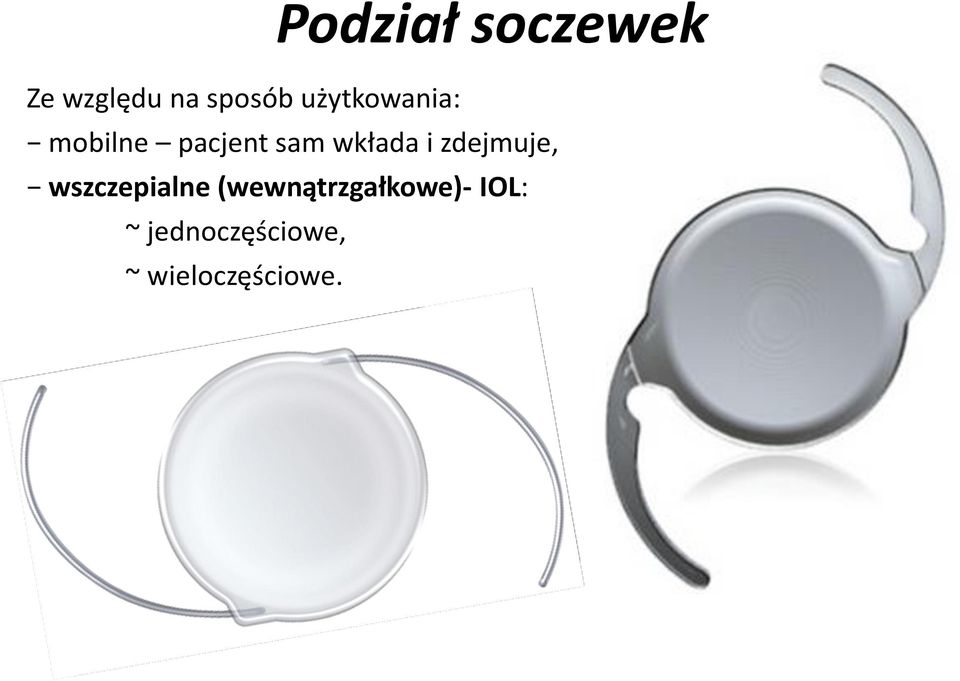

5 Podział soczewek Ze względu na sposób użytkowania: mobilne pacjent sam wkłada i zdejmuje, wszczepialne (wewnątrzgałkowe)- IOL: ~ jednoczęściowe, ~ wieloczęściowe.

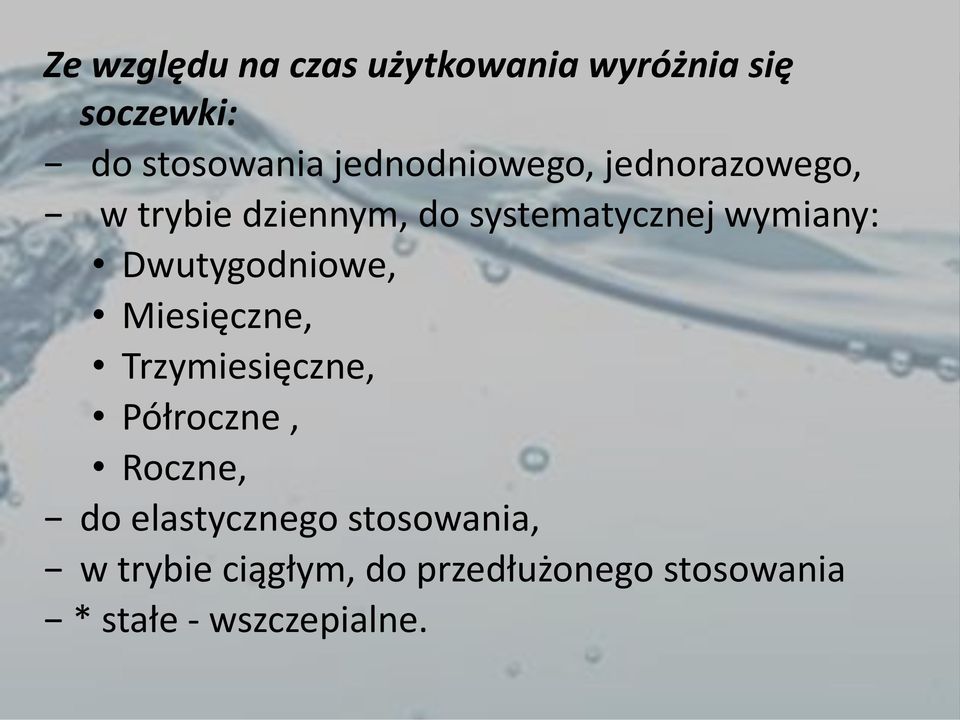

6 Ze względu na czas użytkowania wyróżnia się soczewki: do stosowania jednodniowego, jednorazowego, w trybie dziennym, do systematycznej wymiany: Dwutygodniowe, Miesięczne, Trzymiesięczne, Półroczne, Roczne, do elastycznego stosowania, w trybie ciągłym, do przedłużonego stosowania * stałe - wszczepialne.

7 Ze względu na sposób produkcji wyróżnia się soczewki: toczone (soczewki twarde) skrawane na specjalnych obrabiarkach i polerowane, odlewane odśrodkowo i polimeryzowane w wirujących formach, polimeryzowane statycznie w formie, wykonywane obróbką skrawaniem z nieuwodnionych hydrożeli, następnie uwadniane.

8 Ze względu na sposób produkcji wyróżnia się soczewki: toczone (soczewki twarde) skrawane na specjalnych obrabiarkach i polerowane, odlewane odśrodkowo i polimeryzowane w wirujących formach, polimeryzowane statycznie w formie, wykonywane obróbką skrawaniem z nieuwodnionych hydrożeli, następnie uwadniane.

9 Ze względu na sposób produkcji wyróżnia się soczewki: toczone (soczewki twarde) skrawane na specjalnych obrabiarkach i polerowane, odlewane odśrodkowo i polimeryzowane w wirujących formach, polimeryzowane statycznie w formie, wykonywane obróbką skrawaniem z nieuwodnionych hydrożeli, następnie uwadniane.

10 Ze względu na wskazania do ich stosowania wyróżnia się soczewki: korekcyjne są alternatywą dla korekcji okularowej najczęstszych wad refrakcji lecz i koniecznością przy korekcji znacznej różno wzroczności; korekcja abberacji, astymatyzmu; terapeutyczne stosowane w określonych schorzeniach rogówki, gdzie są i opatrunkiem i nośnikiem leku; kosmetyczne pozwalają zmienić kolor tęczówek lub nawet ukryć nieprawidłowości rogówki lub tęczówki.

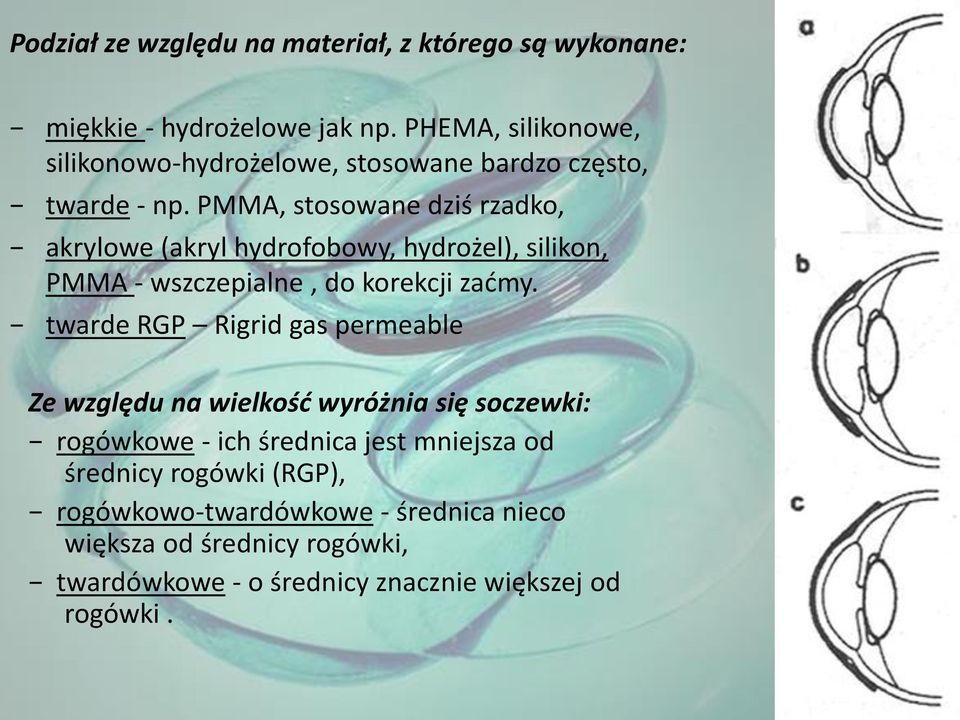

11 Podział ze względu na materiał, z którego są wykonane: miękkie - hydrożelowe jak np. PHEMA, silikonowe, silikonowo-hydrożelowe, stosowane bardzo często, twarde - np. PMMA, stosowane dziś rzadko, akrylowe (akryl hydrofobowy, hydrożel), silikon, PMMA - wszczepialne, do korekcji zaćmy. twarde RGP Rigrid gas permeable Ze względu na wielkość wyróżnia się soczewki: rogówkowe - ich średnica jest mniejsza od średnicy rogówki (RGP), rogówkowo-twardówkowe - średnica nieco większa od średnicy rogówki, twardówkowe - o średnicy znacznie większej od rogówki.

12

13 Ze względu na cechy geometryczne możemy wyróżnić soczewki: sferyczne, asferyczne.

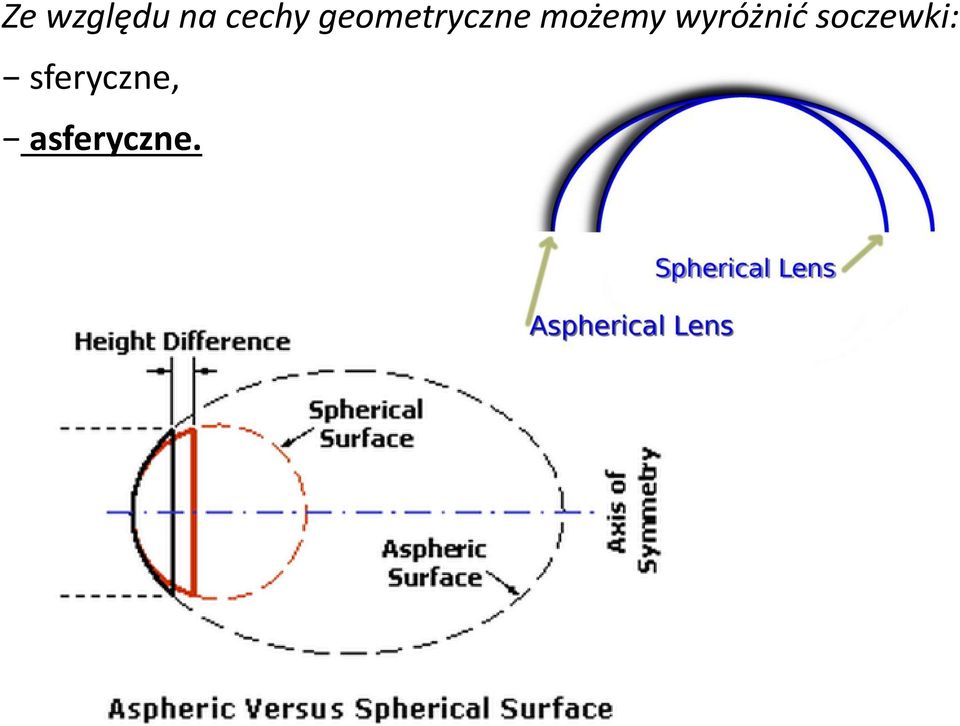

14 Ze względu na cechy geometryczne możemy wyróżnić soczewki: sferyczne, asferyczne.

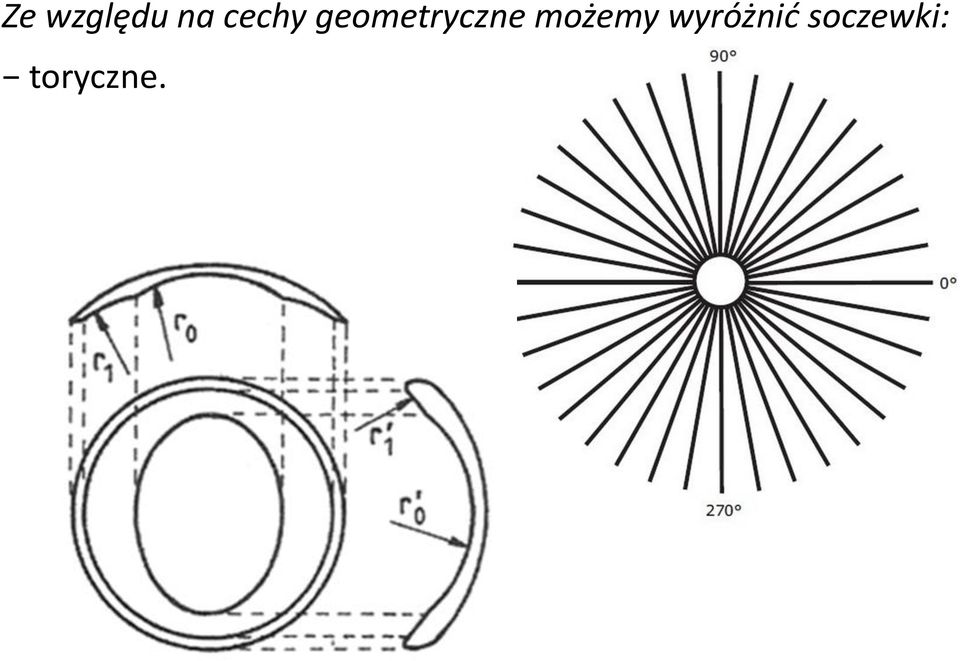

15 Ze względu na cechy geometryczne możemy wyróżnić soczewki: toryczne.

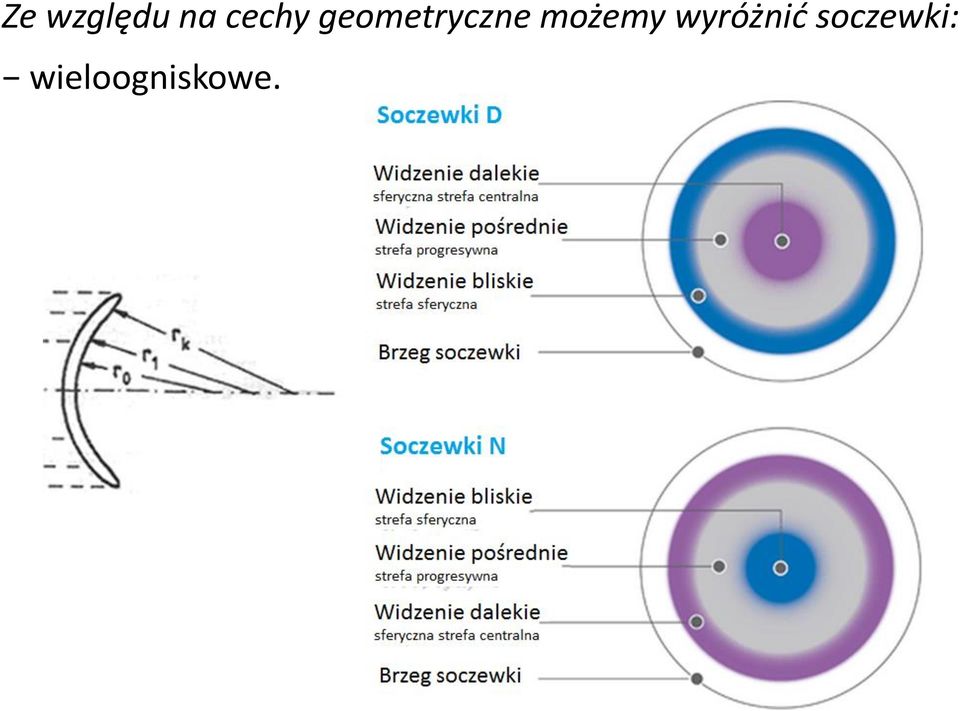

16 Ze względu na cechy geometryczne możemy wyróżnić soczewki: wieloogniskowe.

17 PROGRESYWNA

18 Inne rozwiązania

19 Circle lenses Kolorowe szkła kontaktowe, które powiększają oko dzięki temu, że pokrywają więcej niż tylko źrenicę. Występują w wersji korekcyjnej oraz dekoracyjnej.

20 Soczewki UV Soczewki świecące pod wpływem światła UV. Szkła kontaktowe do tzw. efektów specjalnych świecą w ciemności, odbijają światło, zakrywają całe oko.

21 Soczewki z filtrem UV Soczewki ograniczają przenikanie promieniowania UVB nawet o 99%, a promieniowanie UVA o ok. 95%. Filtry są zupełnie niewidoczne. Chroniona jest tylko część oka pokryta przez soczewkę.

22 Soczewki niwelujące daltonizm Soczewki zaopatrzone w specjalny filtr. Działają jak kolorowy ekran założony na oko. Dostępne są filtry niebieskie, zielone, żółte, fioletowe, karmazynowe i purpurowe.

23 Soczewki noktowizyjne Są to soczewki z super lekkiego i cienkiego materiału (grafen), który absorbuje światło podczerwone. Zasada działania opiera się na miniaturowym czujniku, który zamienia promieniowanie podczerwone na sygnał elektryczny.

24 Soczewki z wyświetlaczem Elektroniczna soczewka działa prawidłowo w odległości kilku centymetrów od zasilacza i wyświetla obraz z ostrością 1 piksela. Istotną cecha jest możliwość zdalnego, bezprzewodowego zasilania urządzenia.

25 Trwają badania nad soczewkami zasilanymi energią słoneczną, oraz mruganiem (żel elektromagnetyczny).

26 Google lenses Inteligentne soczewki kontaktowe wykonujące pomiary glukozy z łez, odpływających z oka. Dane te są przekazywane do pobliskiego urządzenia. Między 2 warstwami soczewek umieszczona jest antena i czujnik glukozy.

27 Ciekawostki

28 Soczewka umożliwiająca regulację obiektywu z wiązki światła. Materiał, z którego jest wykonana umożliwia zmianę kształtu pod wpływem lasera. Dają doskonałe rezultaty u osób z zaćmą i starczowzrocznością. Towarzysza im przez całe życie, gdyż nie wymagają zmiany. Soczewki LAL

29 Soczewki bioanalogiczne Są to soczewki najbardziej zbliżone do naturalnych. Przywracają naturalną akomodację oka. Mają hiperboliczny kształt, dzięki czemu możliwe jest ostre widzenie z różnych odległości bez konieczności noszenia okularów. Zachowują swoje właściwości przez minimum 40 lat.

30 Soczewki wszczepialne Soczewki te współpracują z naturalną soczewką i służą do korekcji znacznej krótkowzroczności oraz nadwzroczności (niektóre warianty). Można je usunąć. Soczewki fakijne dzielimy na*: - Sztywne jednoczęściowe wieloczęściowe - Zwijalne *Toryczne, Jednoogniskowe,wieloogniskowe, sferyczne, asferyczne

31 Soczewki zwijalne Soczewka wieloogniskowa ACRIVA REVIOL model MFB 625 Soczewka ACRIVA model UDB 625 Soczewka wieloogniskowa Acriva model BB UD 613 Soczewka toryczna Acriva REVIOL model BB T MFM 611 Soczewka asferyczna ULTIMA

32

33

34

35

36

37

38

39

40

41

42

43

44

45 Źródła [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Szymanek K., Sztywne soczewki kontaktowe stan aktualny, kierunki rozwoju, technologie i materiały, Kontaktologia i optyka okulistyczna 3(39)/2013 [11] Korekcja stożka rogówki za pomocą stabilnokształtnych (twardych) soczewek kontaktowych, Centre for Contact Lens Research, School of Optometry, University of Waterloo, Canada
