1 Konferencja inauguracyjna projektu systemowego PARP Partnerstwo publiczno - prywatne Kompleksowa termomodernizacja budynków oświatowych w Radzionkowie Siemens Sp. z o.o. 2012

2 Energy Performance Contracting Formuła Performance Contracting Samospłacające się Inwestycje jest sprawdzonym, szeroko stosowanym na świecie rozwiązaniem, które umożliwia: modernizację systemów energetycznych i termomodernizację, modernizację oświetlenia redukcję kosztów energii, zdalny monitoring zużycia i zarządzanie energią zwiększenie niezawodności systemów, podniesienie komfortu cieplnego w pomieszczeniach, redukcję emisji zanieczyszczeń, wieloletnią spłatę kosztu projektu i pełną aranżację finansową minimalizację ryzyka inwestycyjnego właściciela obiektów. Strona 2

3 Gwarantowane obniżenie kosztów operacyjnych Koszty operacyjne Wzrost ceny energii w najbliższych latach to minimum 7 15% rocznie! Oszczędności Gwarantowane efekty Nakłady inwestycyjne Rozpoczęcie kontraktu Zakończenie kontraktu Czas Strona 3

4 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków - formuła Energy Performance Contracting Obiekt Zakres modernizacji: System monitorowania i zarządzania energią System komfortu pomieszczeniowego Modernizacja oświetlenia Modernizacja kotłowni/węzłów cieplnych/instalacji Wymiana okien Izolacja ścian i stropów Okres kontraktu: 10 lat Aranżacja finansowania: 100% Finansowa gwarancja uzyskania efektów energetycznych: tak Redukcja emisji CO2 Zainstalowana moc oświetlenia Zużycie ciepła w GJ Powierzchnia kwh kg CO2/a kg CO2 /m2 ogrzewana w m2 Przed Po Przed Po Szkoła , , , , , ,0 Szkoła , ,4 748, , , ,8 Szkoła , ,4 994, , , ,6 Szkoła , ,0 752, , , ,7 Przedszkole 697,0 559,3 233, , , ,3 Strona 4

5 Zdalne Zarządzanie Energią CoMo Topologia centralna Operator Centrum Zarządzania i Monitoringu Energii (AOC) Siemens Siemens Intranet Bezpieczeństwo Danych Połączenie pomiędzy platformą crsp Siemens a poszczególnymi obiektami zabezpiecza VPN i https crsp / EMC platforma internet Siemens firewall Zdalny dostęp via EMC użytkownik UM Podłączenie : 16 jednostek internet Strona 5

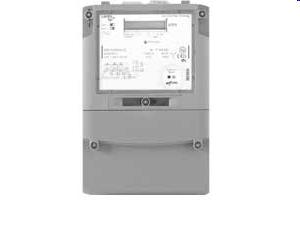

6 Zdalne Zarządzanie Energią CoMo Topologia lokalna urządzenia w budynku Sterownik komunikacyjny Siemens PXC100-E.D Moduł rozpro. Siemens TXI1.OPEN Moduł rozpro. Siemens TX I/O Terminal Otwarty protokół komunikacyjny Moduł komunik. Siemens Moduł komunik. Siemens Moduł komunik. Siemens Gł. licznik energii Zakład Energetyczny Ciepłomierz PEC Gazomierz Gazownia 2x Liczniki energii Siemens Wodomierz Siemens Zewnętrzny Pomieszcze. czujnik temp. czujnik temp. Siemens Siemens Strona 6

7 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków formuła PPP i podział ryzyk Formuła postępowania publicznego: PPP w oparciu o PZP dialog konkurencyjny Strona 7

8 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków formuła PPP i podział ryzyk 1. Ryzyko popytu : Po stronie JST czyli UM Radzionków, polegające na tym, że szkoły będą szkołami w okresie kontraktu Dodatkowo, ryzyko zmiany cen energii i stawek VAT 2. Ryzyko budowy : Po stronie partnera prywatnego, polegające również na zapewnieniu finansowania w trakcie modernizacji oraz na umożliwieniu spłaty zobowiązania w rytmie uzyskiwanych oszczędności 3. Ryzyko dostępności : Po stronie partnera prywatnego, polegające na udzieleniu gwarancji uzyskania określonych oszczędności w zużyciu energii, obarczone dotkliwymi karami finansowymi w przypadku niedoboru. Umowa opisuje system obliczania i raportowania oszczędności oraz gwarantuje wykonanie odpowiedniego systemu pobierania, przesyłania, przechowywania i analizowania informacji dot. energii Strona 8

9 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków raport uzyskanych oszczędności 2010/2011 Strona 9

10 Main cons. year-on-year comp. cum. [Heat] Organisation Siemens Sp. z.o.o Start date 1/1/11 12:00 AM Node Gimnazjum im. Ojca L. Wrodarczyka [Billing meter] End date 1/1/12 12:00 AM Path Szkoły Radzionków > Gimnazjum im. Ojca L. Wrodarczyka Resolution monthly Created by Lehmann, Arkadiusz Creation date 2/23/12 1:23 PM Strona 10 1

11 Main cons. year-on-year comp. cum. [Electricity] Organisation Siemens Sp. z.o.o Start date 1/1/11 12:00 AM Node Gimnazjum im. Ojca L. Wrodarczyka [Billing meter] End date 1/1/12 12:00 AM Path Szkoły Radzionków > Gimnazjum im. Ojca L. Wrodarczyka Resolution monthly Created by Lehmann, Arkadiusz Creation date 2/23/12 1:23 PM Strona 11 2

12 Main cons. year-on-year comp. cum. [Water] Organisation Siemens Sp. z.o.o Start date 1/1/11 12:00 AM Node Gimnazjum im. Ojca L. Wrodarczyka [Billing meter] End date 1/1/12 12:00 AM Path Szkoły Radzionków > Gimnazjum im. Ojca L. Wrodarczyka Resolution monthly Created by Lehmann, Arkadiusz Creation date 2/23/12 1:23 PM Strona 12 3

13 Dyrektor Energy Efficiency Solutions, IC BT Siemens Sp. z o.o. marek.tobiacelli@siemens.com Strona 13

14 Performance Contracting sterowanie temperaturą w pomieszczeniach Koncepcja oszczędzania energii za pomocą sterowania temperaturą w pomieszczeniach lub strefach wg harmonogramu tygodniowego możliwość zadania pełnego harmonogramu temperaturowo-czasowego w pomieszczeniach przez administratora (nie przez użytkowników pomieszczeń) w celu osiągnięcia oszczędności energii i podniesienia komfortu; jeden stopień różnicy w średniej temperaturze to min. 6% różnicy w energii na ogrzewanie przy założeniu dostawy właściwego medium grzewczego przez sprzedawcę/producenta (węzeł, kotłownia) uzyskanie autonomicznej kontroli nad temperaturą w pomieszczeniach zadawanie parametrów (czas i temperatura) oraz odczyt przez internet (temperatura zadana, temperatura rzeczywista i inne parametry i trendy) możliwość zbierania danych z liczników energii i przepływomierzy łatwość i elastyczność konfiguracji, łatwość i pewność uruchomienia i eksploatacji Strona 14
