1 Sp. z o.o Przykład zastosowania formuły PPP/PZP do projektu typu Energy Performance Contracting Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków PPP w gospodarce odpadami i energetyce Konferencja

2 Energy Performance Contracting Formuła Performance Contracting Samospłacające się Inwestycje jest sprawdzonym, szeroko stosowanym na świecie rozwiązaniem, które umożliwia: modernizację systemów energetycznych i termomodernizację, modernizację oświetlenia redukcję kosztów energii, zdalny monitoring zużycia i zarządzanie energią zwiększenie niezawodności systemów, podniesienie komfortu cieplnego w pomieszczeniach, redukcję emisji zanieczyszczeń, wieloletnią spłatę kosztu projektu i pełną aranżację finansową minimalizację ryzyka inwestycyjnego właściciela obiektów. Strona 2

3 Gwarantowane obniżenie kosztów operacyjnych Koszty operacyjne Gwarantowane efekty Nakłady inwestycyjne Rozpoczęcie kontraktu Strona 3 Wzrost ceny energii w najbliższych latach to minimum 7 15% rocznie! Oszczędności Zakończenie kontraktu Czas

4 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków - formuła Energy Performance Contracting Obiekt Zakres modernizacji: System monitorowania i zarządzania energią System komfortu pomieszczeniowego Modernizacja oświetlenia Modernizacja kotłowni/węzłów cieplnych/instalacji Wymiana okien Izolacja ścian i stropów Okres kontraktu: 10 lat Aranżacja finansowania: 100% Finansowa gwarancja uzyskania efektów energetycznych: tak Powierzchnia ogrzewana w m2 Zużycie ciepła w GJ Przed Po Zainstalowana moc oświetlenia kwh Przed Po Szkoła , , , , ,4 Szkoła , ,4 748, , ,0 Szkoła , ,4 994, , ,2 Szkoła , ,0 752, , ,2 Przedszkole 697,0 559,3 233, , ,3 Strona 4 Redukcja emisji CO2 kg CO2/a kg CO2 /m , , , , ,3

5 Zdalne Zarządzanie Energią CoMo Topologia centralna Operator Centrum Zarządzania i Monitoringu Energii (AOC) Intranet Bezpieczeństwo Danych Połączenie pomiędzy platformą crsp a poszczególnymi obiektami zabezpiecza VPN i https crsp / EMC platforma internet Podłączenie : 16 jednostek Strona 5 firewall Zdalny dostęp via EMC internet użytkownik UM

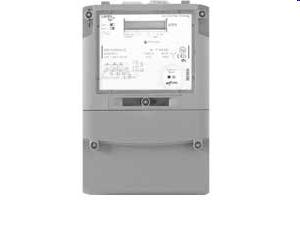

6 Zdalne Zarządzanie Energią CoMo Topologia lokalna urządzenia w budynku Sterownik komunikacyjny PXC100-E.D Moduł rozpro. TXI1.OPEN Terminal Otwarty protokół komunikacyjny Moduł komunik. Moduł komunik. Moduł komunik. Gł. licznik energii Zakład Energetyczny Ciepłomierz PEC Gazomierz Gazownia 2x Liczniki energii Wodomierz Strona 6 Moduł rozpro. TX I/O Zewnętrzny czujnik temp. Pomieszcze. czujnik temp.

7 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków formuła PPP i podział ryzyk Formuła postępowania publicznego: PPP w oparciu o PZP dialog konkurencyjny Strona 7

8 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków formuła PPP i podział ryzyk 1. Ryzyko popytu popytu : Po stronie JST czyli UM Radzionków, polegające na tym, że szkoły będą szkołami w okresie kontraktu Dodatkowo, ryzyko zmiany cen energii i stawek VAT 2. Ryzyko budowy budowy : Po stronie partnera prywatnego, polegające również na zapewnieniu finansowania w trakcie modernizacji oraz na umożliwieniu spłaty zobowiązania w rytmie uzyskiwanych oszczędności 3. Ryzyko dost dostępno pności ci : Po stronie partnera prywatnego, polegające na udzieleniu gwarancji uzyskania określonych oszczędności w zużyciu energii, obarczone dotkliwymi karami finansowymi w przypadku niedoboru. Umowa opisuje system obliczania i raportowania oszczędności oraz gwarantuje wykonanie odpowiedniego systemu pobierania, przesyłania, przechowywania i analizowania informacji dot. energii Strona 8

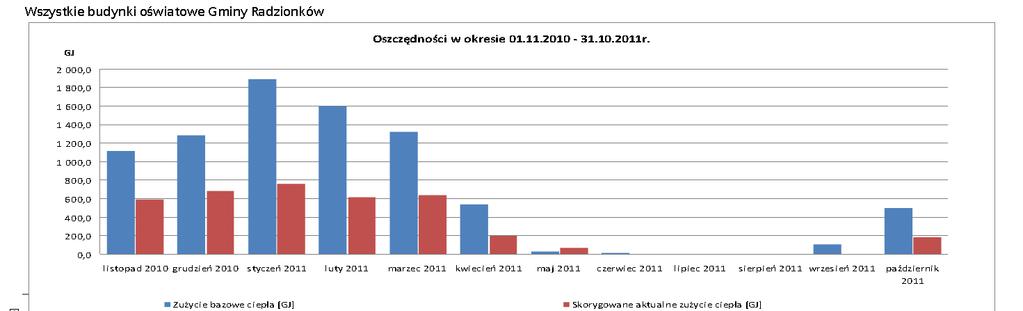

9 Projekt obniżenia zużycia energii w obiektach oświatowych miasta Radzionków raport uzyskanych oszczędności 2010/2011 Strona 9

10 Main cons. year-on-year comp. cum. [Heat] Organisation Sp. z.o.o Start date 1/1/11 12:00 AM Node Gimnazjum im. Ojca L. Wrodarczyka [Billing meter] End date 1/1/12 12:00 AM Path Szkoły Radzionków > Gimnazjum im. Ojca L. Wrodarczyka Resolution monthly Created by Lehmann, Arkadiusz Creation date 2/23/12 1:23 PM Strona 10 1

11 Main cons. year-on-year comp. cum. [Electricity] Organisation Sp. z.o.o Start date 1/1/11 12:00 AM Node Gimnazjum im. Ojca L. Wrodarczyka [Billing meter] End date 1/1/12 12:00 AM Path Szkoły Radzionków > Gimnazjum im. Ojca L. Wrodarczyka Resolution monthly Created by Lehmann, Arkadiusz Creation date 2/23/12 1:23 PM Strona 11 2

12 Main cons. year-on-year comp. cum. [Water] Organisation Sp. z.o.o Start date 1/1/11 12:00 AM Node Gimnazjum im. Ojca L. Wrodarczyka [Billing meter] End date 1/1/12 12:00 AM Path Szkoły Radzionków > Gimnazjum im. Ojca L. Wrodarczyka Resolution monthly Created by Lehmann, Arkadiusz Creation date 2/23/12 1:23 PM Strona 12 3

13 Strona 13 Dyrektor Energy Efficiency Solutions, IC BT Sp. z o.o. marek.tobiacelli@siemens.com

14 Performance Contracting - zalety Możliwość radykalnej i natychmiastowej poprawy stanu obiektów bez konieczności angażowania własnych środków. Natychmiast po zakończeniu modernizacji wszystkie nowe urządzenia i systemy stają się Państwa własnością, zyskujecie więc nowe urządzenia na gwarancji. Mechanizm performance contracting zabezpiecza uzyskanie środków na spłatę poprzez finansową gwarancję uzyskania oszczędności udzielaną przez firmę Projekt pod klucz ; przejmujemy pełną odpowiedzialność za wszystkie etapy modernizacji: a/ koncepcję i projekt, b/ realizację, c/ serwis, d/ monitoring i raportowanie uzyskiwanych oszczędności w okresie wieloletniego kontraktu. Oszczędności przekraczające poziom określony w umowie zwiększają zysk klienta. Strona 14

15 Performance Contracting sterowanie temperaturą w pomieszczeniach Koncepcja oszczędzania energii za pomocą sterowania temperaturą w pomieszczeniach lub strefach wg harmonogramu tygodniowego możliwość zadania pełnego harmonogramu temperaturowo-czasowego w pomieszczeniach przez administratora (nie przez użytkowników pomieszczeń) w celu osiągnięcia oszczędności energii i podniesienia komfortu; jeden stopień różnicy w średniej temperaturze to min. 6% różnicy w energii na ogrzewanie przy założeniu dostawy właściwego medium grzewczego przez sprzedawcę/producenta (węzeł, kotłownia) uzyskanie autonomicznej kontroli nad temperaturą w pomieszczeniach zadawanie parametrów (czas i temperatura) oraz odczyt przez internet (temperatura zadana, temperatura rzeczywista i inne parametry i trendy) możliwość zbierania danych z liczników energii i przepływomierzy łatwość i elastyczność konfiguracji, łatwość i pewność uruchomienia i eksploatacji Strona 15
