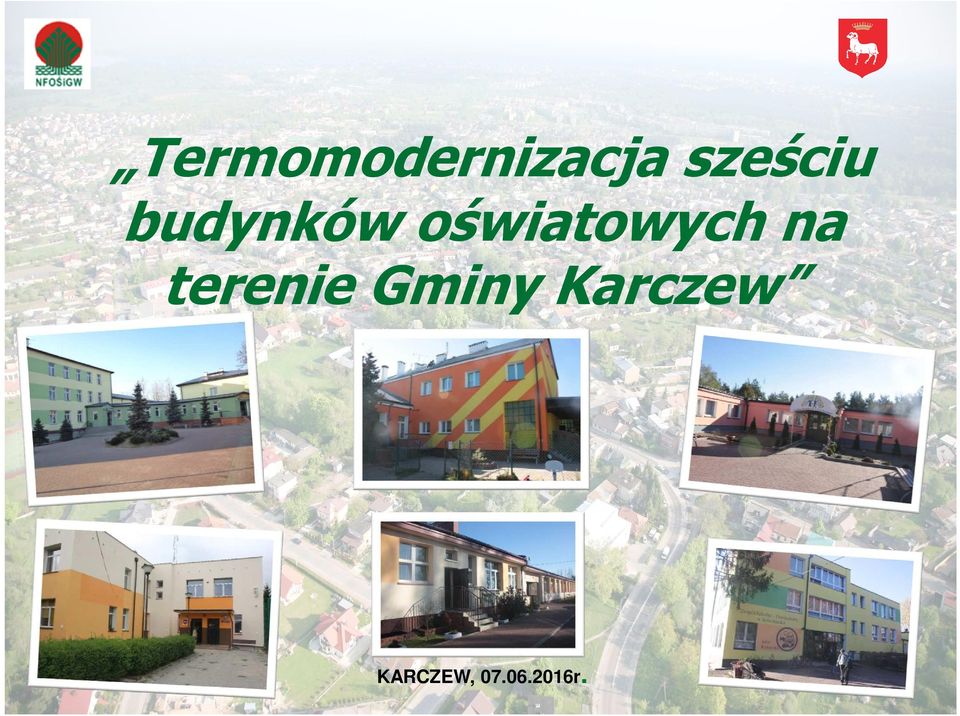

1 Termomodernizacja sześciu budynków oświatowych na terenie Gminy Karczew KARCZEW, r.

2

3 Gmina Karczew uzyskała dofinansowanie z Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Warszawie w formie dotacji na termomodernizację budynków w ramach Systemu Zielonych Inwestycji

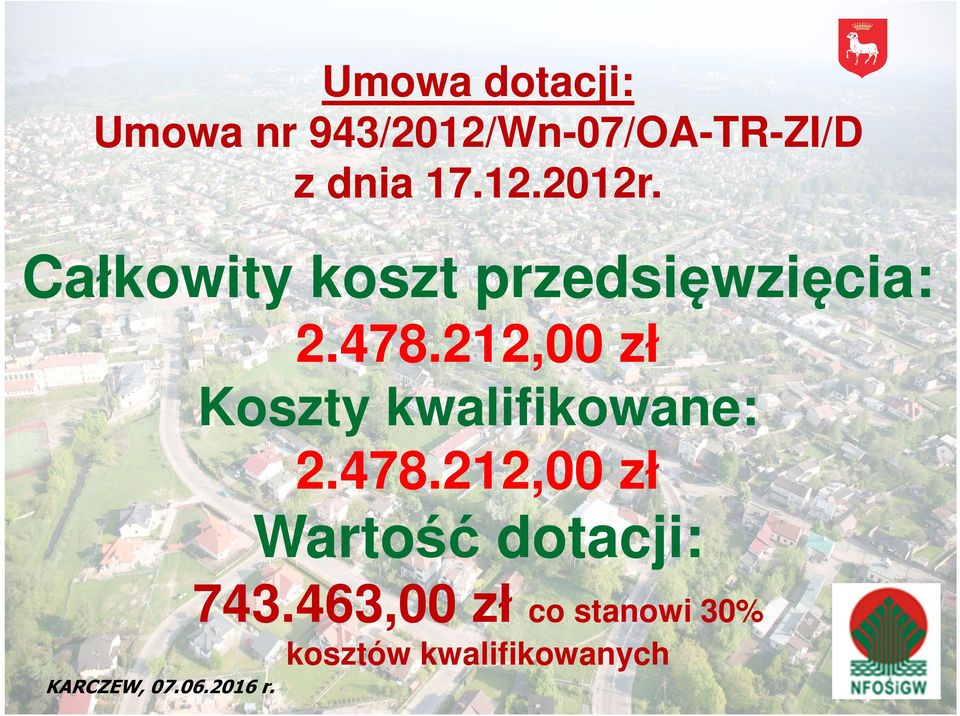

4 Umowa dotacji: Umowa nr 943/2012/Wn-07/OA-TR-ZI/D z dnia r. Całkowity koszt przedsięwzięcia: ,00 zł Koszty kwalifikowane: ,00 zł Wartość dotacji: ,00 zł co stanowi 30% kosztów kwalifikowanych

5 Umowa nr 943/2012/Wn-07/OA-TR-ZI/D Nazwa przedsięwzięcia: Termomodernizacja sześciu budynków oświatowych na terenie Gminy Karczew Zakres przedsięwzięcia: 1. Przedszkole nr 1 w Karczewie, 2. Przedszkole nr 2 w Karczewie, 3. Publiczne Gimnazjum w Karczewie, 4. Zespół Szkół w Karczewie, 5. Szkoła Podstawowa w Glinkach, 6. Zespół Szkolno-Przedszkolny w Sobiekursku.

6 W podziale na poszczególne budynki, koszty kwalifikowane i dotacja przedstawiają się następująco: Budynek Przedszkola nr 1 w Karczewie: ,00 zł koszty kwalifikowane ,00 kwota dotacji Budynek Przedszkola nr 2 w Karczewie: ,00 zł koszty kwalifikowane (nie rozliczane ze środków dotacji) Budynek Publicznego Gimnazjum w Karczewie: ,00 zł koszty kwalifikowane ,00 zł kwota dotacji Zespół Szkół w Karczewie ,00 zł koszty kwalifikowane (nie rozliczane ze środków dotacji) Szkoła Podstawowa w Glinkach ,00 zł koszty kwalifikowane ,00 zł kwota dotacji(nie rozliczane ze środków dotacji) Zespół Szkolno-Przedszkolny w Sobiekursku ,00 zł koszty kwalifikowane (nie rozliczane ze środków dotacji)

7 Umowa nr 943/2012/Wn-07/OA-TR-ZI/D Termin rozpoczęcia realizacji Przedsięwzięcia: marzec 2013r. Termin zakończenia realizacji Przedsięwzięcia: r. Termin osiągnięcia efektu ekologicznego: r.

8 Umowa nr 943/2012/Wn-07/OA-TR-ZI/D Termomodernizacja budynków Przedszkole nr 1 w Karczewie, Przedszkole nr 2 w Karczewie, Publiczne Gimnazjum w Karczewie, Zespół Szkół w Karczewie, Szkoła Podstawowa w Glinkach, Zespół Szkolno-Przedszkolny w Sobiekursku. Umowa o Partnerstwie Publiczno-Prywatnym z dnia r. Przeprowadzono procedurę wyboru partnera prywatnego w trybie dialogu konkurencyjnego. Partner Prywatny: Siemens Sp. z o.o.

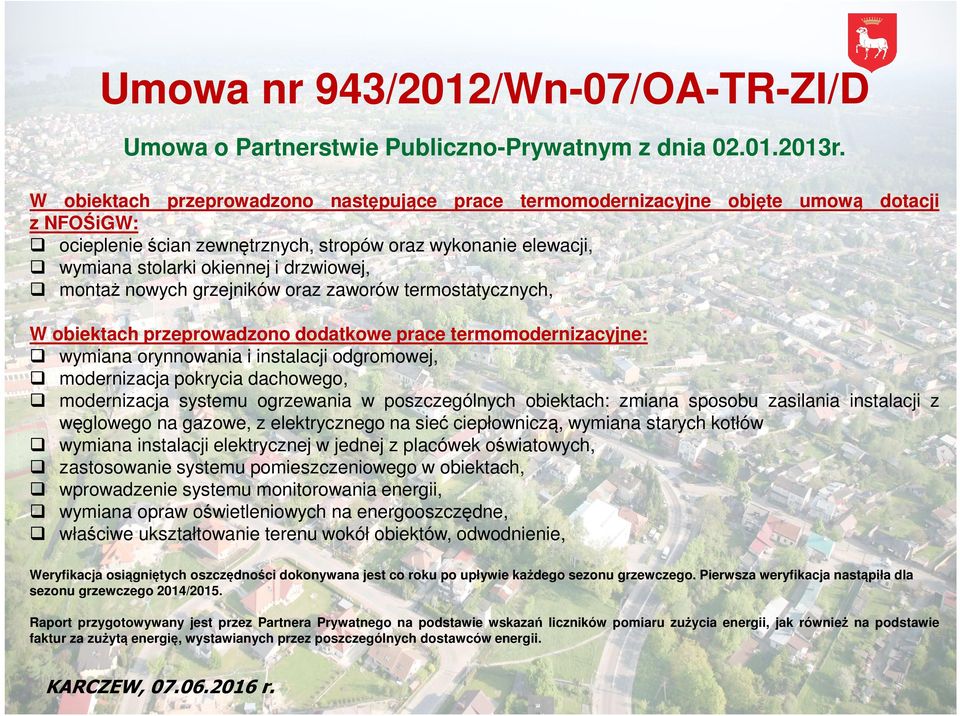

9 Umowa nr 943/2012/Wn-07/OA-TR-ZI/D Umowa o Partnerstwie Publiczno-Prywatnym z dnia r. W obiektach przeprowadzono następujące prace termomodernizacyjne objęte umową dotacji z NFOŚiGW: ocieplenie ścian zewnętrznych, stropów oraz wykonanie elewacji, wymiana stolarki okiennej i drzwiowej, montaż nowych grzejników oraz zaworów termostatycznych, W obiektach przeprowadzono dodatkowe prace termomodernizacyjne: wymiana orynnowania i instalacji odgromowej, modernizacja pokrycia dachowego, modernizacja systemu ogrzewania w poszczególnych obiektach: zmiana sposobu zasilania instalacji z węglowego na gazowe, z elektrycznego na sieć ciepłowniczą, wymiana starych kotłów wymiana instalacji elektrycznej w jednej z placówek oświatowych, zastosowanie systemu pomieszczeniowego w obiektach, wprowadzenie systemu monitorowania energii, wymiana opraw oświetleniowych na energooszczędne, właściwe ukształtowanie terenu wokół obiektów, odwodnienie, Weryfikacja osiągniętych oszczędności dokonywana jest co roku po upływie każdego sezonu grzewczego. Pierwsza weryfikacja nastąpiła dla sezonu grzewczego 2014/2015. Raport przygotowywany jest przez Partnera Prywatnego na podstawie wskazań liczników pomiaru zużycia energii, jak również na podstawie faktur za zużytą energię, wystawianych przez poszczególnych dostawców energii.

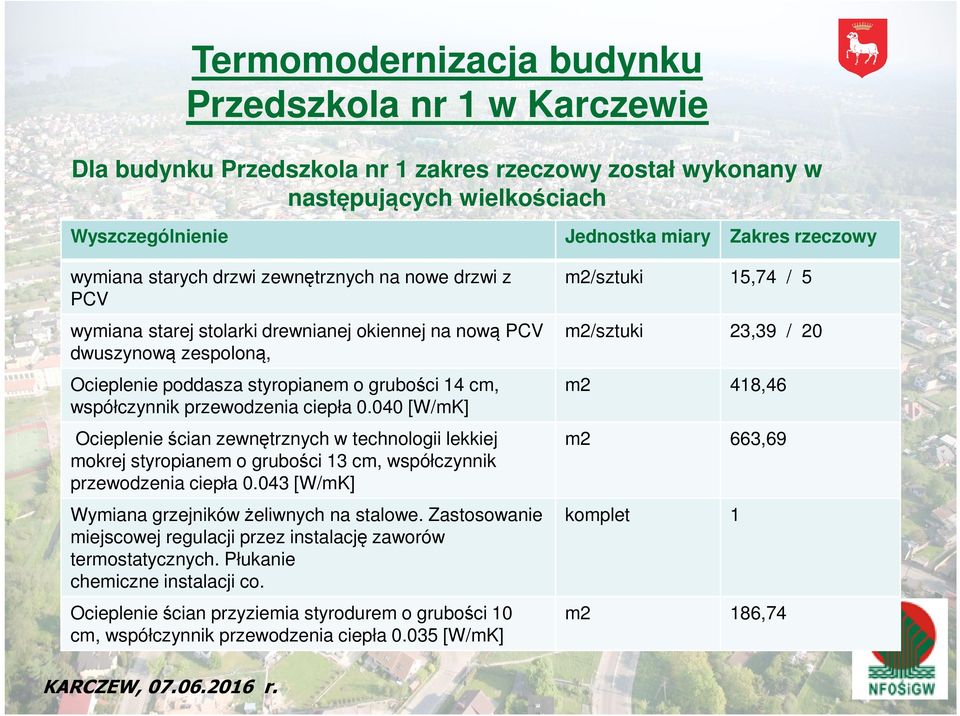

10 Termomodernizacja budynku Przedszkola nr 1 w Karczewie Dla budynku Przedszkola nr 1 zakres rzeczowy został wykonany w następujących wielkościach Wyszczególnienie Jednostka miary Zakres rzeczowy wymiana starych drzwi zewnętrznych na nowe drzwi z PCV wymiana starej stolarki drewnianej okiennej na nową PCV dwuszynową zespoloną, Ocieplenie poddasza styropianem o grubości 14 cm, współczynnik przewodzenia ciepła [W/mK] Ocieplenie ścian zewnętrznych w technologii lekkiej mokrej styropianem o grubości 13 cm, współczynnik przewodzenia ciepła [W/mK] Wymiana grzejników żeliwnych na stalowe. Zastosowanie miejscowej regulacji przez instalację zaworów termostatycznych. Płukanie chemiczne instalacji co. Ocieplenie ścian przyziemia styrodurem o grubości 10 cm, współczynnik przewodzenia ciepła [W/mK] m2/sztuki 15,74 / 5 m2/sztuki 23,39 / 20 m2 418,46 m2 663,69 komplet 1 m2 186,74

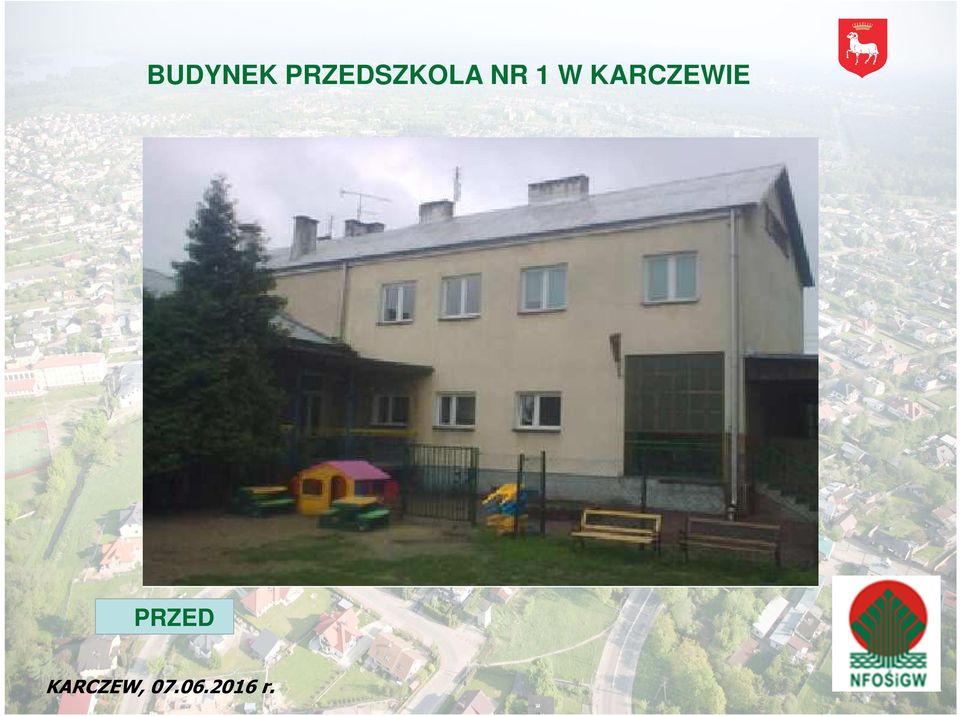

11 BUDYNEK PRZEDSZKOLA NR 1 W KARCZEWIE PRZED

12 BUDYNEK PRZEDSZKOLA NR 1 W KARCZEWIE W TRAKCIE WYKONYWANIA PRAC

13 BUDYNEK PRZEDSZKOLA NR 1 W KARCZEWIE PO

14 Termomodernizacja budynku Przedszkola nr 2 w Karczewie Dla budynku Przedszkola nr 2 zakres rzeczowy został wykonany w następujących wielkościach Wyszczególnienie Jednostka miary Zakres rzeczowy ocieplenie stropodachu budynku granulatem celulozy o współczynniku przewodzenia ciepła λ = 0,041 W/(m*K) o grubości d = 15,0 cm wymiana pozostałych drzwi wejściowych na drzwi o współczynniku U = 2,60 W/m2*K ocieplenie ścian zewnętrznych metodą lekką mokrą lstyropianem o współczynniku przewodzenia ciepła λ = 0,038 W/(m*K) o grubości d = 10,0 cm. m2 950 m2/ sztuki 11 / 3 m2 550

15 BUDYNEK PRZEDSZKOLA NR 2 W KARCZEWIE PRZED

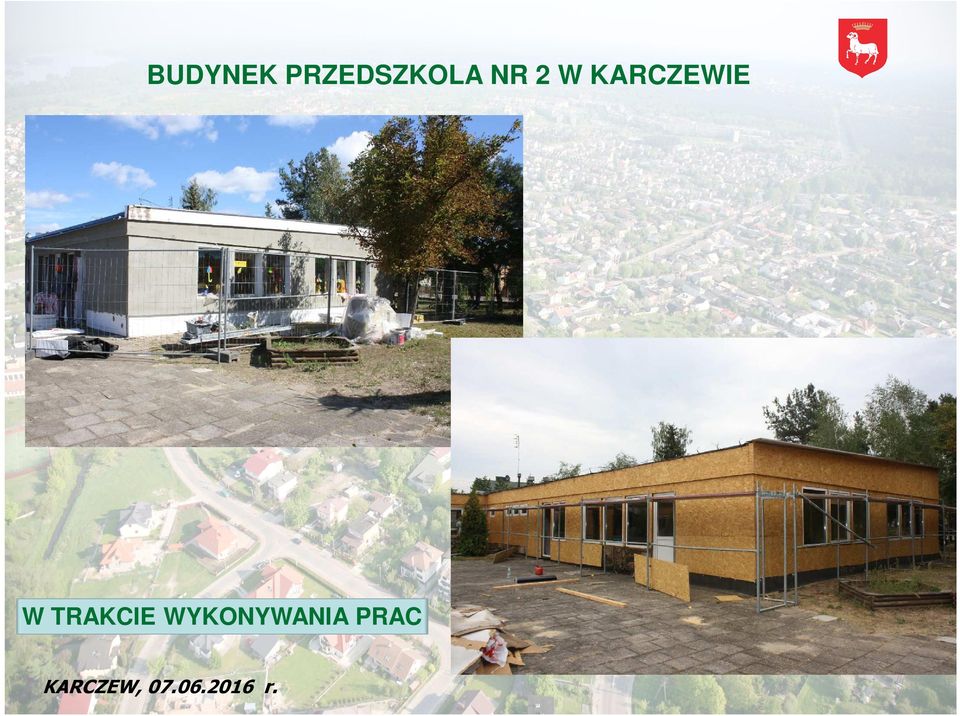

16 BUDYNEK PRZEDSZKOLA NR 2 W KARCZEWIE W TRAKCIE WYKONYWANIA PRAC

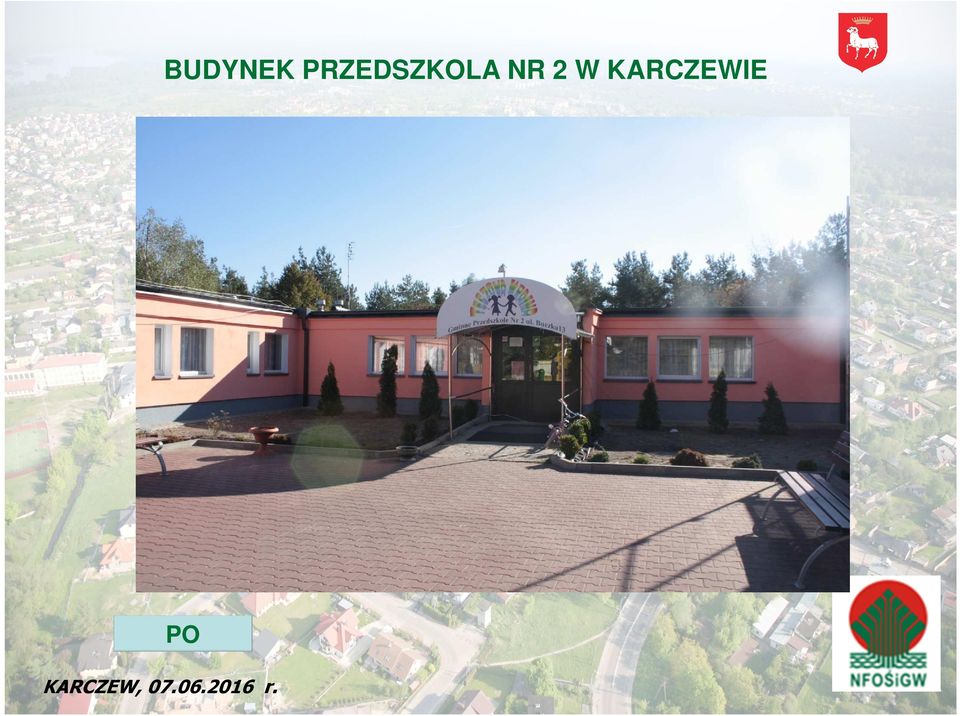

17 BUDYNEK PRZEDSZKOLA NR 2 W KARCZEWIE PO

18 Termomodernizacja budynku Publicznego Gimnazjum w Karczewie Dla budynku Gimnazjum w Karczewie zakres rzeczowy został wykonany w następujących wielkościach Wyszczególnienie ocieplenie stropu poddasz starszej i nowszej części budynku granulatem celulozy o współczynniku przewodzenia ciepła λ = 0,041 W/(m*K) o grubości d = 14,0 cm. Jednostka miary m Zakres rzeczowy wymiana pozostałej stolarki okiennej na okna PCV o współczynniku U = 1,30 W/m2*K z opcja rozszczelniania ocieplenie ścian zewnętrznych części starszej budynku metodą lekką mokrą styropianem o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 13,0 cm. ocieplenie ścian zewnętrznych części nowszej budynku metodą lekką mokrą styropianem o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 9,0 cm ocieplenie ścian zewnętrznych łącznika metodą lekką mokrą styropianem o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 12,0 cm. wykonanie modernizacji instalacji c.o. obejmującej, wymianę i regulację hydrauliczną, montaż nowych grzejników, montaż termostatycznych zaworów przygrzejnikowych i podpionowych zaworów regulacyjnych w części starszej budynku oraz regulację hydrauliczną, montaż termostatycznych zaworów przygrzejnikowych i podpionowych zaworów regulacyjnych w części nowszej budynku. Łącznie 111 sztuk zaworów termostatycznych i 12 kompletów zaworów podpionowych. m2/sztuki 62/45 m2 710 m m2 150 komplet 1

19 BUDYNEK GIMNAZJUM W KARCZEWIE PRZED

20 BUDYNEK GIMNAZJUM W KARCZEWIE PO

21 Termomodernizacja budynku Zespołu Szkół w Karczewie Dla budynku Zespołu Szkół w Karczewie zakres rzeczowy został wykonany w następujących wielkościach Wyszczególnienie Jednostka miary Zakres rzeczowy ocieplenie stropu pod dachem budynku granulatem celulozy o współczynniku przewodzenia ciepła λ = 0,041 W/(m*K) o grubości d = 13,0 cm. modernizacja instalacji c.c.w. poprzez montaż zaworów podpionowych na cyrkulacji c.w. 9,0 szt., ocieplenie ścian zewnętrznych metodą lekką mokrą styropianem o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 7,0 cm. wykonanie modernizacji instalacji c.o. obejmującej regulację hydrauliczną, montaż podpionowych zaworów regulacyjnych w części podpiwniczonej oraz wyposażenie kotłowni w urządzenia techniczne podnoszące bezpieczeństwo użytkowania kotłowni, montaż izolacji termicznej rurociągów. Łącznie 29 sztuk zaworów termostatycznych, 16 kompletów zaworów podpionowych. m2 830 komplet 1 m2 550 komplet 1

22 BUDYNEK ZESPOŁU SZKÓŁ W KARCZEWIE PRZED

23 BUDYNEK ZESPOŁU SZKÓŁ W KARCZEWIE PO

24 Termomodernizacja budynku Szkoły Podstawowej w Glinkach Dla budynku Szkoły Podstawowej w Glinkach zakres rzeczowy został wykonany w następujących wielkościach Wyszczególnienie Jednostka miary Zakres rzeczowy ocieplenie stropodachu budynku granulatem celulozy o współczynniku przewodzenia ciepła λ = 0,041 W/(m*K) o grubości d = 13,0 cm wymiana pozostałej stolarki okiennej na okna PCV o współczynniku U = 1,30 W/m2 *K z opcją rozszczelniania ocieplenie ściany zewnętrznej gazobetonowej elewacji N budynku B metodą lekką mokrą styropianem o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 11,0 cm. ocieplenie pozostałych ścian zewnętrznych metodą lekką mokrą styropianem o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 9,0 cm m2 610 m2/sztuki 51/ 40 m2 110 m2 770

25 BUDYNEK SZKOŁY PODSTAWOWEJ W GLINKACH PRZED

26 BUDYNEK SZKOŁY PODSTAWOWEJ W GLINKACH W TRAKCIE REALIZACJI PRAC

27 BUDYNEK SZKOŁY PODSTAWOWEJ W GLINKACH PO

28 Termomodernizacja budynku Zespołu Szkolno-Przedszkolnego w Sobiekursku Dla budynku Zespołu Szkolno-Przedszkolnego w Sobiekursku zakres rzeczowy został wykonany w następujących wielkościach Wyszczególnienie Jednostka miary Zakres rzeczowy ocieplenie dachu części dydaktycznej styropapą o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 15,0 cm ocieplenie dachu sali gimnastycznej styropapą o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 15,0 cm. wymiana naświetli z luksferów na pustaki szklane o współczynniku U = 2,60 W/m2 *K wymiana drzwi wejściowych na drzwi o współczynniku U = 2,60 W/m2 *K ocieplenie ścian zewnętrznych metodą lekką mokrą styropianem l o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K) o grubości d = 14,0 cm. wykonanie modernizacji instalacji c.o. obejmującej regulację hydrauliczną, montaż termostatycznych zaworów przygrzejnikowych (56 sztuk) oraz wykonanie izolacji rurociągów m2 450 m2 223 m2 10 m2/ sztuki 18/ 5 m komplet 1

29 BUDYNEK ZESPOŁU SZKOLNO-PRZEDSZKOLNEGO W SOBIEKURSKU PRZED

30 BUDYNEK ZESPOŁU SZKOLNO-PRZEDSZKOLNEGO W SOBIEKURSKU W TRAKCIE REALIZACJI PRAC

31 BUDYNEK ZESPOŁU SZKOLNO-PRZEDSZKOLNEGO W SOBIEKURSKU PO

32 EFEKT EKOLOGICZNY Wielkość zużycia energii przed modernizacją wyniosła GJ/rok. Planowane zużycie energii po modernizacji zgodnie z audytami energetycznymi GJ/rok. W 2015 roku zużyto GJ/rok (cały rok kalendarzowy) Odpowiednio, planowana redukcja emisji CO 2 jaką zakładano uzyskać wynosiła 404 MgCO 2 /rok. Rzeczywista wielkość redukcji emisji w roku 2015 wyniosła MgCO 2 /rok. Zużycie energii w 2015 roku było mniejsze od obliczeniowego zużycia energii wyliczonego w audycie. W związku z powyższym redukcja emisji zanieczyszczeń dwutlenkiem węgla była wyższa.

33 EFEKT EKOLOGICZNY Powodem zwiększenia redukcji emisji CO2 było zastosowanie dodatkowych rozwiązań, m.in.: zastosowanie systemu pomieszczeniowego w obiektach, wprowadzenie systemu monitorowania energii, Zastosowanie dodatkowych rozwiązań pozwoliło osiągnąć zwiększenie redukcji emisji CO2 - Planowana redukcja 404 MgCO2/rok - Rzeczywista redukcja MgCO2/rok Redukcja bez zastosowania dodatkowych rozwiązań nie objętych umowa z NFOŚiGW (wyliczenia na podstawie pierwotnych założeń) ponad 500 MgCO2/rok

34 RAMY ZARZĄDZANIA ŚRODOWISKIEM (RZŚ) ORAZ SPRAWY DOTYCZĄCE OCHRONY PRZYRODY Na etapie składania wniosku o dofinansowanie, budynki objęte wnioskiem zostały zakwalifikowane do kategorii ochrony BŚ C (bardzo niskie) Na etapie realizacji, w związku z dużym zakresem robót termomodernizacyjnych zweryfikowano kategorię do B o niskim oddziaływaniu. Sporządzono Plan Zarządzania Środowiskiem lista kontrolna. Z uwagi na zakres wykonywanych prac dotyczących termomodernizacji budynków użyteczności publicznej, nie było wymagane sporządzanie niezależnej oceny odziaływania na środowisko. Wszystkie sześć budynków posiada audyty energetyczne jak również zaświadczenie Regionalnej Dyrekcji Ochrony Środowiska w Warszawie nr WPN-II MŚ, które stwierdza, że działanie Termomodernizacja sześciu budynków oświatowych na terenie Gminy Karczew nie wywrze istotnego oddziaływania na obszar Natura 2000.

35 Działania związane z gatunkami podlegającymi ochronie Przed przystąpieniem do realizacji prac termomodernizacyjnych wykonano uproszczoną ekspertyzę ornitologiczną wizję w terenie. Na jej podstawie stwierdzono, że na terenie obiektów nie występują zwierzęta objęte ochroną gatunkową na podstawie ustawy o ochronie przyrody z dnia 16 kwietnia 2004r. z pózn.zm., ze szczególnym uwzględnieniem ptaków i nietoperzy. W żadnym z 6 budynków nie stwierdzono gniazdowania ptaków i występowania nietoperzy.

36 DZIĘKUJĘ ZA UWAGĘ
