1 Podręcznik SelectionProfessional

2 Metryka Zastrzegamy sobie wszelkie prawa do niniejszego podręcznika wynikające z praw autorskich. Jakiekolwiek powielanie w całości lub też w części bez uzyskania naszej pisemnej zgody jest zabronione. Nie przejmujemy odpowiedzialności za szkody powstałe w wyniku używania programu SelectionProfessional lub zawartych w nim programów czy danych. Wszelkie prawa zastrzeżone. Jakiekolwiek powielanie programu w całości jak i w części jest zabronione. Hettich FurnTech GmbH & Co. KG Gerhard-Lücking-Straße10 D Vlotho Październik 2012, Printed in Germany

3 Spis treści 1. Wprowadzenie Podstawy Wymagania systemowe Nowości SelectionProfessional Pomoc / Infolinia Instalacja / Aktywacja Pierwsze kroki Uruchomienie SelectionProfessional Składniki programu Konstrukcja przykładowa Start i wybór konstrukcji Podział korpusu Lista artykułów / wybór z katalogu Prezentacja w AutoCAD Opis funkcji programu Designer Struktura ekranu ekran początkowy Struktura ekranu podział korpusu Struktura ekranu lista artykułów Struktura ekranu gotowa konstrukcja Strefy i elementy Przykład wyboru stref Zmiana, usuwanie, ukrywanie elementów Podział frontów i elementów Lista artykułów oraz lista preferowanych okuć Lista artykułów Lista preferowanych okuć Dane wyjściowe Specyfikacja drewnianych elementów konstrukcji Lista zamówienia Hettich Manager dokumentów Lista zamówienia Hesse Ładowanie, zapisywanie, biblioteka szaf Moduł Hesse Funkcje w obszarach szafy standardowej, drzwi przesuwnych i składanoprzesuwnych, konstrukcji specjalnych Funkcja Wstaw przegrodę środkową...44 SelectionProf_Podrecznik_PL.pdf 3 / 149

4 Funkcja Wstaw półkę konstrukcyjną Funkcja Wstaw półkę wkładaną Funkcja Wstaw szuflady Funkcja Wstaw szufladę wewnętrzną Funkcja Wstaw drzwi Klapy Funkcja Wybierz/zmień uchwyty/gałki Systemy zamknięć Funkcja Wstaw wyposażenie szafy Funkcja Wstaw podział frontu i Wstaw podział stref Funkcje w obszarze systemu zabudowy szaf Funkcja Wstaw przegrodę poziomą Funkcja Wstaw półkę wkładaną Funkcja Zabuduj szufladę Funkcja Wstaw szufladę wewnętrzną Funkcja Wstaw szufladę z zamkiem Funkcje w obszarze kontenera biurowego Funkcja Wstaw szufladę Funkcja Wstaw szufladę z zamkiem Konstrukcje drzwi przesuwnych i składanych Zróżnicowanie zastosowań Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi TopLine 22 drzwi płytowe TopLine 25/ TopLine WingLine 770/ WingLine Wing Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi SlideLine 55 / TopLine WingLine WingLine Dodanie uchwytów w szafach z drzwiami przesuwnymi i składanymi Możliwości rozmieszczania Dodanie uchwytów Konstrukcje kuchenne Rodzaje konstrukcji Okucie obrotowe pełne koło Okucie obrotowe z półkami segmentowymi Okucie obrotowe 3/4 koła Szafka narożnikowa Revo / 149 SelectionProf_Podrecznik_PL.pdf

5 Szafka narożnikowa Revo Okucie obrotowe 1/2 koła Opis funkcji części CAD Wprowadzenie do części CAD Powierzchnia AutoCAD Funkcje menu Funkcje ikon AutoCAD Utwórz nowy projekt Porównanie poszczególnych funkcji zapisywania w SelecitonProfessional Utwórz projekt Załadowanie projektu Zapisz projekt Wymiarowanie Wymiarowanie elementu Wymiarowanie widoku Widok szafki Drukowanie / Plotowanie Menedżer dokumentów Podstawy Uruchomienie menedżera dokumentów Natychmiastowe uruchomienie menedżera dokumentów Tworzenie nowego przykładu Widok wymiarowania Układ (Layout) Format strony Eksport Edytuj przykład Usuń istniejący przykład Specyfikacja drewnianych elementów konstrukcji Lista okuć Hettich do zamówienia Funkcje Aranżacji pomieszczenia Wprowadzenie Uruchomienie Aranżacji pomieszczenia Zdefiniuj ścianę Ściana typu swobodna konstrukcja ściany Zdefiniuj okna / drzwi i sposób otwarcia Modyfikuj okna, drzwi, sposoby otwierania Usuń okna, drzwi i sposoby otwierania Zmiana właściwości ściany SelectionProf_Podrecznik_PL.pdf 5 / 149

6 6.8 Wstaw meble lub wyposażenie Wybór szafki Wstaw meble przy ścianie Wstaw meble przy istniejącym obiekcie (mebel lub obiekt dekoracyjny) Usuń artykuł Przesuń, obróć artykuł Wybierz i wstaw obiekty dekoracyjne Określenie modułów Funkcja powierzchni ukośnych Wstawianie elementów dachu Dopasowanie ścian do dachu Docinanie elementów dachu Funkcje elementów Funkcje blatów roboczych Funkcje cokołu Funkcje listwy wieńczącej Funkcje maskownicy Funkcje widocznego boku Materiał Wybór materiału Przedstawienie pomieszczenia / korpusu w kolorze Ukryte wyświetlenie / Symbole oświetlenia Dane wyjściowe Specyfikacja drewnianych elementów konstrukcji Lista zamówienia Hettich Manager dokumentów Ćwiczenia - przykłady / 149 SelectionProf_Podrecznik_PL.pdf

7 1. Wprowadzenie 1.1 Podstawy Projektowanie, prezentacja oraz produkcja mebli przy pomocy SelectionProfessional. Szybkie i dokładne projektowanie mebli połączone z prezentacją dla klienta oraz realizacja zamówienia należy obecnie do standardu pracy producenta mebli czy projektanta wnętrz. SelectionProfessional firmy Hettich pomoże Państwu krok po kroku w przejściu przez wszystkie te etapy. Program dostarcza wszelkie niezbędne informacje potrzebne w trakcie rozmów handlowych, podczas prezentacji dla klienta czy produkcji mebli. SelectionProfessional jest wspólnym opracowaniem firm Hettich oraz imos AG. Na bazie znanego systemu CAD AutoCAD firmy Autodesk stworzono pakiet służący do konstruowania mebli wspieranego komputerowo. 1.2 Wymagania systemowe PC Intel Pentium 4 AMD Athlon = 2,2 GHz (3,0 GHz Windows VISTA / 7) Intel / AMD Dual Core = 1,6 GHz (2,0 GHz Windows VISTA / 7) System operacyjny Windows Pamięć operacyjna RAM Karta graficzna Pojemność twardego dysku Napęd Przeglądarka internetowa Windows XP (SP 3) / VISTA / 7 (32/64bit) Windows XP: 1 GB RAM Windows VISTA / 7: 2 GB RAM 128 MB (True Color), OpenGL, Direct3D rozdzielczość monitora 1024 x GB (instalacja częściowa) 5,5 GB (instalacja pełna) DVD-ROM Microsoft Internet Explorer 6 (lub nowsza), Mozilla Firefox Adobe Reader 6.0 SelectionProf_Podrecznik_PL.pdf 7 / 149

8 1.3 Nowości SelectionProfessional 2.1 W aktualizacji tej szczególną uwagę zwrócono na kompatybilność z systemami 64- bitowymi oraz integrację nowych produktów. Instalacja - Pełna kompatybilność z systemami 32-bitowymi i 64-bitowymi Katalog Designer - Zaktualizowana baza produktów o systemy szuflad ArciTech i InnoTech opartych na bazie jednej platformy, jak również systemy do drzwi przesuwnych TopLine M i TopLine L - Bilblioteka szafek kuchennych zawiera oprócz systemu szuflad InnoTech również nowy system szuflad ArciTech 1.4 Pomoc / Infolinia SelectionProfessional oferuje użytkownikowi obszerny system pomocy: 1. Podręcznik Oprócz podręcznika podstawowego dostępne są jeszcze inne podręczniki poświęcone specjalnym tematom. SelectionProf_Instalacja_PL.PDF SelectionProf_Katalog_PL.PDF SelectionProf_Ćwiczenia_PL.PDF SelectionProf_Biblioteka_PL.PDF Podręczniki znajdują się w folderze Selection/info/help/plk. Można je również uruchomić w Asystencie Szczegółów konstrukcji programu Designer lub przy pomocy symbolu Pomocy. 2. Pomoc online w programie Za pomocą można wyświetlić pomoc niezależnie od tego, w którym miejscu programu się znajdujemy. Asystent dostarcza dodatkowych informacji oraz podaje link Pomoc. Oprócz tego wybierając Pomoc w menu programu otrzymamy dalsze informacje. 3. Internet Na stronie znajdziecie Państwo aktualne informacje, nowości, porady i wskazówki oraz odpowiedzi na najczęściej zadawane pytania związane z programem SelectionProfessional (FAQs). Dodatkowo będziecie Państwo 8 / 149 SelectionProf_Podrecznik_PL.pdf

9 również informowani o najnowszych uaktualnieniach. Również podręczniki oraz pozostałe materiały w formie plików PDF będą tu stale aktualizowane. Znajdziecie tutaj Państwo również linki do pobrania wymaganych programów Internet Explorer lub Adobe Acrobat. 4. Infolinia Firma Hettich oferuje dodatkowo infolinię, za pośrednictwem której możecie Państwo kierować do nas wszystkie niewyjaśnione pytania. Tel.: Fax: Internet: selection@pl.hettich.com Instalacja / Aktywacja Po zakończeniu instalacji program należy aktywować. Aktywacja powinna zostać dokonana w przeciągu 90 dni. Po tym czasie niemożliwe jest korzystanie z części Designer. Rejestracja może odbyć się jednak również po upływie 90 dni. Dokładną instrukcję instalacji i aktywacji znajdziecie Państwo w dokumencie pomocy SelectionProf_Instalacja_PL.PDF SelectionProf_Podrecznik_PL.pdf 9 / 149

10 2. Pierwsze kroki 2.1 Uruchomienie SelectionProfessional Program można uruchomić poprzez ikonę na pulpicie Start/Programy/Selection/SelectionProfessional. lub też wybierając Po uruchomieniu otwarty zostanie portal SelectionProfessional. SelectionProfessional podzielony jest na parę modułów: 1) Uruchomienie programu konstrukcyjnego Designer & katalogu Hettich 2) Uruchomienie programu konstrukcyjnego Designer 3) Uruchomienie katalogu Hettich 2.2 Składniki programu 1) Uruchomienie programu konstrukcyjnego Designer & katalogu Hettich Za pomocą tej opcji uruchamiany jest program Designer, część CAD oraz w tle katalog produktów. W przypadku zapytań z listy preferowanych okuć katalog jest od razu dostępny i nie ma potrzeby jego ponownego uruchamiania. 2) Uruchomienie programu konstrukcyjnego Designer W tym przypadku uruchamiany jest tylko program Designer + część CAD. Jeśli będziemy potrzebowali katalogu np. w celu złożenia zapytania, wówczas możemy uruchomić go później. Zaleta tej opcji to szybszy start oraz mniejsze wymagania związane z zasobami systemu. 3) Uruchomienie katalogu Hettich Ta opcja uruchamia tylko katalog Hettich Katalog. Prosimy nie zamykać żadnego z tych punktów podczas pracy z programem. 10 / 149 SelectionProf_Podrecznik_PL.pdf

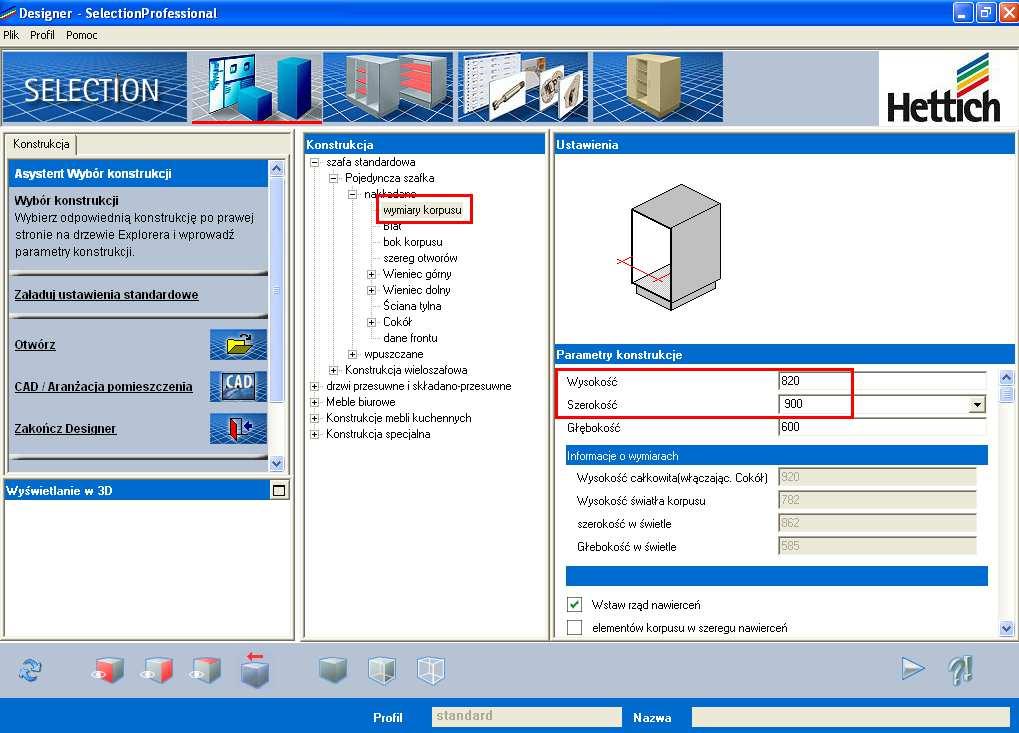

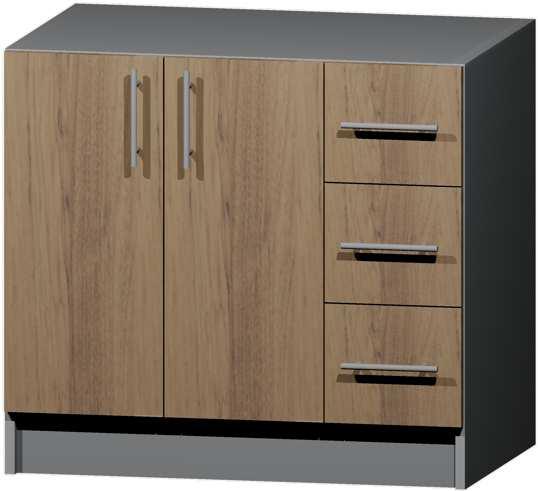

11 2.3 Konstrukcja przykładowa Start i wybór konstrukcji Po uruchomieniu programu Designer w portalu głównym pojawi się Asystent konstrukcji. Wybierając następnie Nowa konstrukcja przejdziecie Państwo do wyboru konstrukcji, gdzie wyświetlone są podstawowe rodzaje konstrukcji mebli. Klikając na znaczek + rozwijamy daną pozycję, a znaczkiem - zamykany. Dla konstrukcji przykładowej wybrano Szafa standardowa / Szafa pojedyncza / Drzwi nakładane. Następnie po wyborze Wymiary korpusu otwarte zostanie odpowiednie okno dialogowe z prawej strony u dołu SelectionProf_Podrecznik_PL.pdf 11 / 149

12 Wysokość zostanie zmieniona na 820, a szerokość na 900 (wszystkie wartości podawane są w mm, dlatego nie ma potrzeby podawania jednostek miary). Podanych wartości nie potrzeba zapisywać lub potwierdzać klawiszem Enter. Za pomocą kliknięcia myszki można przechodzić pomiędzy poszczególnymi polami. Następnie należy wybrać Wieniec dolny i w polu Przesunięcie wysokości podać wartość 120. Dzięki temu wieniec dolny zostanie podniesiony o 120 mm, a boki korpusu są przechodzące. Wybierając przycisk dalej przejdziemy do okna podziału korpusu Podział korpusu Szafka zostanie przedstawiona w widoku z przodu oraz z boku. Asystent wyświetli wszystkie elementy, w które dana szafa może zostać wyposażona. 12 / 149 SelectionProf_Podrecznik_PL.pdf

13 Wstawienie przegrody środkowej Dla naszego przykładu wybieramy funkcję Wstaw przegrodę środkową. U dołu po prawej stronie otwarte zostanie nowe okno dialogowe. W polu Podział określamy pozycję przegrody środkowej. Wpis 600mm:1 oznacza 600 mm od lewego boku. Przy czym 600 mm odnosi się do wewnętrznego wymiaru w świetle. Podczas dokonywania podziału wymagane jest podanie mm. Podział jest jedynym polem gdzie trzeba podać jednostkę miary mm. 1 oznacza proporcję i wskazuje pozostałe wolne miejsce. Szczegóły odnośnie korzystania z funkcji podziału znajdziecie Państwo w rozdziale Podział frontów i elementów. Wprowadzone dane potwierdzane są zielonym haczykiem i przegroda środkowa zostanie umieszczona. Ustalenie stref Następną czynnością jest dodanie półki. Aby system wiedział, po której stronie umieścić półkę, należy aktywować Strefę. Dokonuje się to poprzez kliknięcie na wybrany obszar szafki. Chcemy umieścić półkę w lewej strefie i klikamy na tę część myszką. Wybrana strefa zostanie oznaczona kolorem zielonym. Szczegółowe informacje na temat stref oraz elementów zawarte są w rozdziale Strefy i elementy. SelectionProf_Podrecznik_PL.pdf 13 / 149

14 Wstawienie półki Należy wybrać funkcję Wstaw półkę w Asystencie. U dołu po prawej stronie otworzy się nowe okno dialogowe. Chcemy umieścić w wybranej strefie trzy półki rozmieszczone w jednakowej odległości od siebie. W tym celu podajemy w polu ilości półek cyfrę 3. Odpowiada to podziałowi 1:1:1:1. Na koniec wprowadzone dane potwierdzamy zielonym haczykiem. Wstawienie drzwi W następnym kroku dodamy drzwi. W tym celu ponownie aktywujemy lewą strefę klikając na nią myszką, aby zaznaczona została na zielono. W Asystencie wybieramy Zabuduj drzwi. Otwarte zostanie nowe okno dialogowe. Jako rodzaj drzwi wybieramy Drzwi standardowe. Aby uzyskać dalsze informacje na temat tego rodzaju drzwi należy wybrać znak +. Otwarte zostaną dwie dalsze opcje: Podział oraz Zawiasy. W punkcie Podział wybieramy w polu Rodzaj konstrukcji pozycję Drzwi podwójne. Wyboru możemy również dokonać wstawiając haczyk z prawej strony pola. Na koniec potwierdzany wprowadzone dane zielonym haczykiem. Wstawienie szuflad W tym przypadku aktywujemy prawą, jeszcze wolna strefę przy pomocy myszki. Zostanie ona zaznaczona kolorem zielonym. W Asystencie wybieramy Zabuduj szufladę. Otworzy się odpowiednie okno. Do wyboru są różne rodzaje szuflad. Dla naszego przykładu wybieramy Oskrzynia szuflady drewnianej. Szuflada ta ma być wyposażona w Prowadnicę Quadro. Dlatego też wybieramy również ten punkt. Klikamy na znak + aby dokonać wyboru opcji Podział. W polu Liczba szuflad podajemy cyfrę trzy. Fronty zostaną równomiernie podzielone na wysokość. Wprowadzone dane należy zaakceptować zielonym haczykiem. 14 / 149 SelectionProf_Podrecznik_PL.pdf

15 Dodanie uchwytów Aby dodać uchwyty należy przejść z modułu strefy (zielony) do modułu elementu (czerwony). Dokonuje się to wybierając symbol Strefy/Elementy. Po zmianie modułu podgląd zmienia się z zielonego na czerwony. Następnie należy przy pomocy myszki wybrać fronty, które zaznaczone zostaną na czerwono. Teraz należy wybrać w Asystencie opcję Uchwyty/Gałki wybierz/zmień. Otwarte zostanie nowe okno. Program zawiera całą paletę produktów ProDecor. Aby już z wyprzedzeniem dokonać wyboru, wybieramy Rozstaw otworów i wpisujemy 128 a jako Materiały wybieramy Stal szlachetna. Jako Pozycja montażu wybieramy u góry naprzeciw okucia. Wszystkie dane potwierdzany ponownie zielonym haczykiem. Teraz przy pomocy myszki wybieramy front szuflady, który również zmieni kolor na czerwony. Następnie ponownie wybieramy opcję Uchwyty/Gałki wybierz/zmień. Otworzy się okno dialogowe. Możemy przejąć zarówno rozstaw otworów, jaki materiały. Jako Pozycja montażu wybieramy wycentrowany. Również te dane potwierdzany zielonym haczykiem. Gotową szafę możemy obejrzeć z przodu i z boku. Proces konstruowania szafy został zakończony. Przy pomocy przycisku dalej opuszczamy sekcję podziału korpusu. SelectionProf_Podrecznik_PL.pdf 15 / 149

16 2.3.3 Lista artykułów / wybór z katalogu W kolejnym oknie u góry z prawej strony zostaną wyświetlone w Liście artykułów (1) wszystkie grupy okuć dla danego korpusu. Istnieją dwie możliwości przydzielenia okuć do grup okuć: 1) Wybór z listy preferowanych okuć 2) Wybór z katalogu Hettich Aby wybrać okucie z listy preferowanych okuć, należy wybrać z listy artykułów grupę okuć (2). Na dole z prawej strony wyświetlone zostaną zestawy preferowanych okuć odpowiadające wcześniejszemu wyborowi. (3). Zestaw preferowanych okuć składa się z tytułu preferowanego zestawu oraz jednego lub kilku okuć firmy Hettich. W przypadku grupy okuć Zawias puszkowy zaproponowany zostanie np. Intermat 9943 TH FIX z odpowiednim prowadnikiem. Poprzez wybór preferowanego okucia w wyborze poniżej dany zestaw okuć zostanie przyporządkowane do grupy okuć. (4) Jeśli okucie ma zostać wybrane z katalogu Hettich, wówczas nie wybieramy opcji ulubione, lecz Zastosuj wybór z katalogu (5). Z katalogu zostanie wówczas wybrana odpowiednia grupa okuć. 16 / 149 SelectionProf_Podrecznik_PL.pdf

17 Dla naszego przykładu dokonaliśmy następujących wyborów: Poz. 1 Zawias puszkowy > Ulubione > Intermat 9943 TH Fix Poz. 2 Zawias puszkowy > Ulubione > Intermat 9943 TH Fix Poz. 3 Uchwyty i gałki > Zastosuj wybór z katalogu Poz. 8 Prowadnica Quadro > Ulubione > Quadro V6/550 Poz. 11 Podpórki do półek > Ulubione > Podpórki do półek drewnianych Aby wstawić do Zastosuj wybór z katalogu grupę okuć Uchwyty i gałki, należy w pierwszej kolejności wybrać przy pomocy myszki wpis w liście artykułów. Następnie wybieramy w liście preferowanych artykułów ustawienie Zastosuj wybór z katalogu. Uruchomienie katalogu następuje po kliknięciu symbolu zielonego haczyka. Program otwiera elektroniczny katalog firmy Hettich i wyszukuje dla grupy okuć Uchwyty i gałki odpowiednie produkty. W katalogu wyświetlone zostaną wszystkie uchwyty, odpowiadające wcześniej podanym parametrom (materiał + rozstaw nawierceń). SelectionProf_Podrecznik_PL.pdf 17 / 149

18 Na początku listy wyświetlone są trzy symbole: Wybór akcesoriów Przeniesienie do CAD Informacje szczegółowe Wybór akcesoriów Akcesoria dodatkowe do wybranego, głównego artykułu można wyświetlić wybierając symbol akcesoriów. Lista akcesoriów zawiera wszystkie rodzaje produktów. Jeśli jeden z tych artykułów jest niezbędny dla naszej konstrukcji, wówczas przed daną grupą pojawi się czerwony wykrzyknik. Jeśli nie wybierzecie Państwo artykułu niezbędnego dla tworzonej konstrukcji, wówczas program sam zapyta Was o to. Przeniesienie do CAD Jeśli z listy produktów chcemy wybrać artykuł dla danej konstrukcji, wówczas należy wybrać symbol CAD. Wybrany artykuł zostanie przejęty do listy artykułów. Informacje szczegółowe Jeśli potrzebujecie Państwo dodatkowych informacji na temat produktu, wówczas mogą zostać one wywołane poprzez kliknięcie na przycisk Informacje szczegółowe. Z tego miejsca można wyświetlić również akcesoria lub przejąć artykuł do programu Designer. Dla naszego przykłady wyszukujemy dowolny uchwyt i klikamy na przycisk przeniesienia do programu Designer. Program automatycznie przejmuje uchwyt do listy wyboru artykułów. Przy tworzeniu następnej konstrukcji nie ma potrzeby ponownego wyboru uchwytu. Można go pobrać bezpośrednio z listy Ulubionych. Lista artykułów zmienia swój kolor z czarnego na zielony. Wybór artykułu jest w tym momencie zakończony i wpis listy artykułów jest ustalony. Jeśli wybór dla danego wpisu ma zostać zmieniony, wówczas należy kliknąć go w liście artykułów prawym klawiszem myszki. Następnie poprzez zmień następuje jego zwolnienie. Przy pomocy strzałki dalej opuszczamy wybór artykułu.gotowa szafka przedstawiona zostanie w widoku 3D. Z tak skonstruowaną szafą można wykonać szereg czynności. 18 / 149 SelectionProf_Podrecznik_PL.pdf

19 2.3.4 Prezentacja w AutoCAD Poprzez funkcję CAD / Aranżacja pomieszczenia możemy przejść w Asystencie do programu AutoCAD. Szafa zostanie przedstawiona jako siatka w wymiarze 3D. Najważniejszą funkcją w programie AutoCAD jest wymiarowanie elementów. Chcemy zwymiarować lewy zewnętrzny bok korpusu. W tym celu klikamy na symbol przejść do widoku z góry. aby Wymiarowanie otwiera się poprzez kliknięcie na symbol (po lewej stronie) Wymiarowanie elementów. Kursor myszki przybierze kształt kwadratu. Teraz przy pomocy tego kursora wybieramy bok zewnętrzny. Ważne jest, aby dokładnie zaznaczyć linię boku zewnętrznego. Element jest automatycznie wyświetlany wraz z wymiarami. Można go wydrukować w widoku 2D lub zapisać. SelectionProf_Podrecznik_PL.pdf 19 / 149

20 Poprzez symbol Wymiarowanie elementów można dokonać ponownego zwymiarowania. Za pomocą symbolu (po prawej stronie) Cofnij wymiarowanie opuszcza się moduł wymiarowania. Poprzez przycisk Przejdź do Designer w Asystencie opuszcza się program AutoCAD i powraca do programu Designer i widoku 3D. Nie ma potrzeby zapisywania czegokolwiek w programie AutoCAD, ponieważ wszystko sterowane jest z poziomu programu Designer. 20 / 149 SelectionProf_Podrecznik_PL.pdf

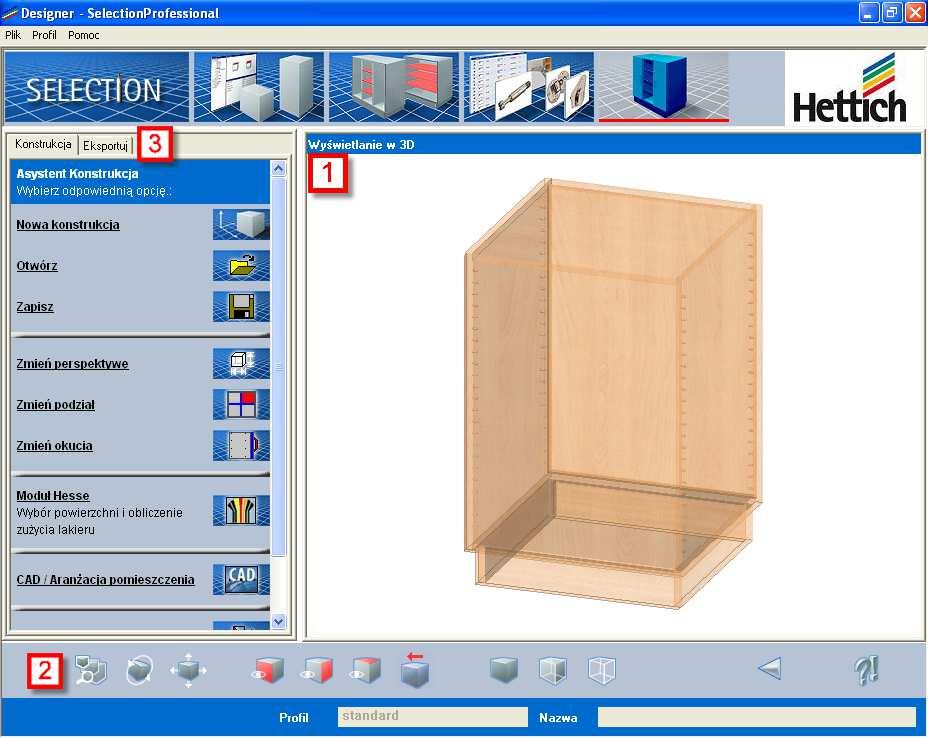

21 3. Opis funkcji programu Designer 3.1 Struktura ekranu ekran początkowy Ekran programu Designer podzielony jest na różne części, które będą powtarzać się na każdym etapie tworzenia konstrukcji. 1) Pasek nawigacji (postępu) Program Designer podzielony jest na 4 sekcji, które będą kolejno po sobie następować. Wybór konstrukcji Podział korpusu Lista artykułów / wybór katalogu Widok 3D Aktywna część wyróżniana jest czerwonym podkreśleniem danego obrazu. SelectionProf_Podrecznik_PL.pdf 21 / 149

22 2) Asystent Asystenci poprowadzą Państwa przez program i pokażą bogactwo dostępnych funkcji. Ponad to udzielą Państwu pomocnych wskazówek związanych z pracą z programem. Dodatkowe informacje można również uzyskać klikając na Pomoc. Pobranie ustawień domyślnych Pobiera domyślne ustawienia programu Designer. Zmienione wartości zostaną zamienione na początkowe wartości domyślne. Otwórz Otwiera istniejącą konstrukcję. Istnieje możliwość zapisania aktywnej konstrukcji. CAD / Aranżacja pomieszczenia Ta opcja otwiera program AutoCAD. Jest on niezbędny np. do indywidualnego zwymiarowania konstrukcji lub uruchomienia aranżacji pomieszczenia. Wszystkie informacje związane z funkcjami AutoCAD zostaną omówione w dalszym rozdziale. Zakończenie programu Designer Zamyka program Designer oraz pozostałe dwa programy AutoCAD oraz AutoCAD Renderer. Program może zostać również zakończony wybierając w menu Plik/Zakończ. Zakończenie programu powinno odbywać się zawsze z poziomu programu Designer, a nie np. z poziomu AutoCAD. Pomoc Wyświetla aktualną pomoc dla Asystenta. Z tego miejsca można uruchomić podręczniki. 3) Zmiana sekcji Aby przejść z jednej sekcji do drugiej można użyć przycisku do przodu. Poprzez przycisk cofnij można przejść do poprzedniego widoku. Dzięki temu można poruszać się po programie w przód i w tył. Jest to pomocne szczególnie w przypadku kiedy należy dokonać zmian w projekcie. 4) Informacja o pliku Profil: Aktualna nazwa profilu. Nazwa: Nazwa szafy, o ile ma ona zostać zapisana. 22 / 149 SelectionProf_Podrecznik_PL.pdf

23 5) Menu Plik Nowy: Tworzy nową konstrukcję. Otwórz: Otwiera skonstruowana już szafę. Zapisz: Zapisuje aktualnie skonstruowaną szafę. Funkcja ta dostępna jest dopiero wówczas, gdy znajdziemy się w części Podział korpusu Usuń: Tutaj można usunąć zapisane konstrukcje. Import: Przy pomocy tej funkcji możemy udostępnić skonstruowane szafy innym użytkownikom SelectionProfessional lub zapisać projekty na zewnętrznych nośnikach danych (dyskietka, pendrive ). Eksport: Wczytuje konstrukcje mebli utworzone przez innych użytkowników SelectionProfessional lub z innych nośników danych. Zakończ: Kończy pracę z programem Designer i Selection CAD. Profile Często zdarza się, że w przypadku niektórych konstrukcji należy ustawić określoną konfigurację, np., że dla kuchennych szafek dolnych używana będzie płyta o grubości 16 mm lub że zawsze należy stosować ścianki tylne z podfrezowaniem. Wszystkie ustawienia (np. wysokość szafki, szerokość, grubość dna itp.), które zostały zmienione w wyborze konstrukcji można zapisać jako indywidualne profile. Ładowanie: Ładuje istniejący profil Zapisz: Zapisuje profil. Wszystkie zmiany dokonane w oknie wyboru konstrukcji, od szafki standardowej po konstrukcje specjalne, zostaną zapisane. Usuń: Usuwa istniejący profil Pomoc Wyświetla aktualną pomoc dla danego asystenta. SelectionProf_Podrecznik_PL.pdf 23 / 149

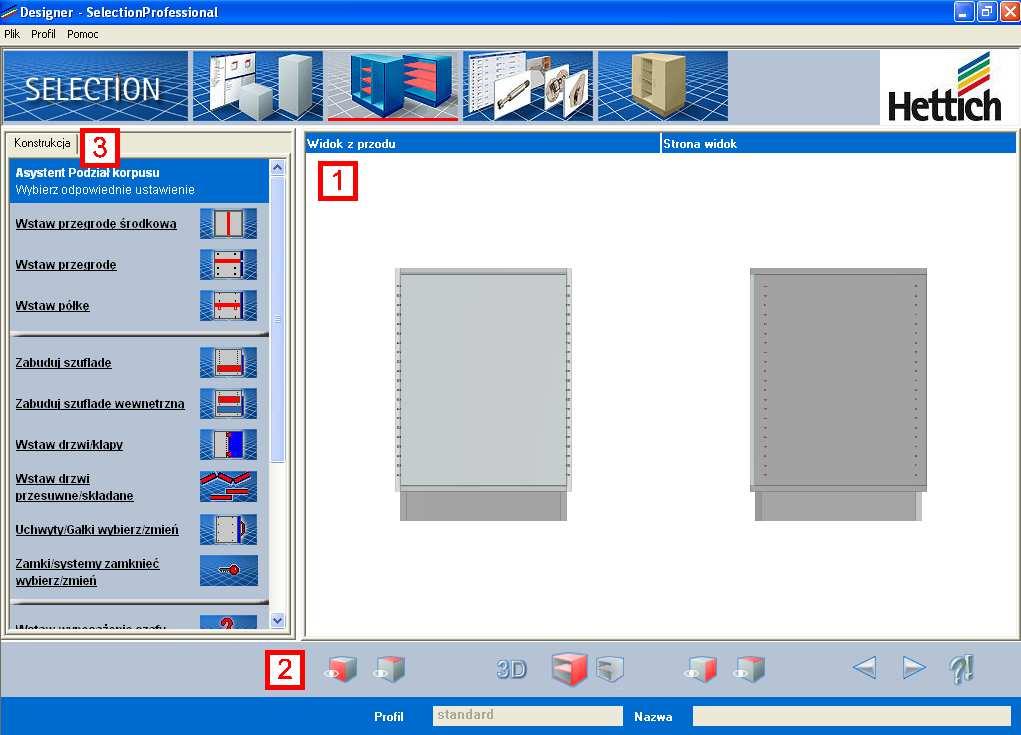

24 3.2 Struktura ekranu podział korpusu 1) Podgląd Podgląd przedstawia szafkę w widoku 2D z przodu i z boku. 2) Przyciski akcji Widok z przodu Widok z boku Przejście do modułu 3D Przejście do modułu elementu Przejście do modułu strefy 3) Asystent W Asystencie można wybrać różne elementy i okucia dla podziału korpusu. 24 / 149 SelectionProf_Podrecznik_PL.pdf

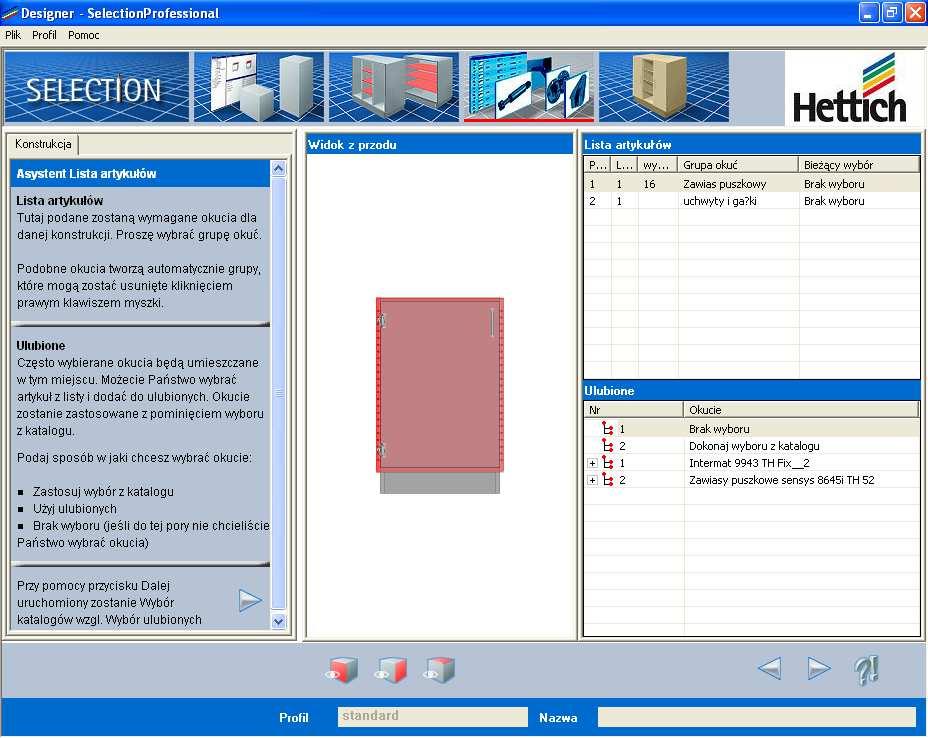

25 3.3 Struktura ekranu lista artykułów W liście artykułów następuje przyporządkowanie odpowiednich okuć do konstrukcji. Okucia mogą zostać wybrane z listy preferowanych okuć lub z katalogu Hettich. SelectionProf_Podrecznik_PL.pdf 25 / 149

26 3.4 Struktura ekranu gotowa konstrukcja Podręcznik SelectionProfessional 1) Funkcje w oknie głównym W oknie tym pokazana jest gotowa konstrukcja szafki. Dostępne są tu różne funkcje, które można wykonać za pomocą myszki. Lewy klawisz myszki Prawy klawisz myszki Lewy + prawy klawisz myszki Obraca szafę W tym celu należy przytrzymać lewy klawisz myszki i obrócić w dowolny sposób. Powiększa/ pomniejsza szafę Przytrzymać prawy klawisz myszki i przesunąć w górę (pomniejszenie) lub w dół (powiększenie). Przesuwa szafę Przytrzymać prawy+lewy klawisz myszki i przesunąć w dowolnym kierunku.. 26 / 149 SelectionProf_Podrecznik_PL.pdf

27 Funkcje myszki mogą zostać również przypisane tylko do lewego klawisza myszki. W tym celu należy wybrać jeden z trzech symboli. Lewy klawisz myszki Pomniejszenie/powiększenie szafy Lewy klawisz myszki Obrót szafy Lewy klawisz myszki Przesunięcie szafy Aby anulować tę funkcję wystarczy tylko ponownie dokonać nowy wybór. 2) Przyciski akcji Widok z przodu Widok z boku Widok z góry Ustawienia standardowe (pomocne, jeśli wszystko zostało zmienione) Widok pełen Widok transparentny Siatka 3) Asystent Nowa konstrukcja Uruchamia nową konstrukcję. Istnieje możliwość zapisania aktywnej konstrukcji. Zapisz Zapisuje aktywną konstrukcję. Można wybrać istniejący folder lub utworzyć nowy. SelectionProf_Podrecznik_PL.pdf 27 / 149

28 Funkcje zmian Skonstruowana przy pomocy SelectionProfessional szafa może zostać później zmieniona. Można wykorzystać do tego funkcje - Zmień wymiary (np. wysokość, grubość płyty ) - Zmień podział (np. dodanie półek, zmiana drzwi...) - Zmień okucia (np. zmiana wyboru uchwytów, wybór innych zawiasów ) Szczegóły związane z możliwościami dokonywania zmian znajdziecie Państwo w rozdziale Możliwości zmian w konstrukcjach. Moduł Hesse Przy pomocy modułu Hesse można przedstawić szafkę w różnych wykończeniach powierzchni. Klikając na za zakładkę Dane wyjściowe / Eksportuj przechodzimy do opcji danych wyjściowych. 3.5 Strefy i elementy Przykład wyboru stref Wybór stref oraz elementów jest ważną funkcją w obrębie podziału korpusu. Przedstawiona poniżej szafa ma zostać podzielona na różne strefy. Szafa posiada trzy przegrody środkowe, które są rozłożone równomiernie. W powstałych w ten sposób czterech strefach chcemy umieścić przegrody poziome. Jeśli chcemy uaktywnić jednocześnie kilka stref, wówczas należy wybrać je jedna po drugiej. Jeśli błędnie zaznaczymy jakąś strefę to po ponownym jej wyborze zostanie ona odznaczona. 28 / 149 SelectionProf_Podrecznik_PL.pdf

29 Jeśli wybrano więcej stref, a ma zostać uaktywniona tylko jedna strefa, wówczas wystarczy kliknąć podwójnie na wybraną strefę, a pozostałe strefy zostaną odznaczone. Jeśli chcemy zaznaczyć wszystkie strefy, wówczas wystarcza klinkąć prawym klawiszem myszki i wybrać z wyświetlonego menu pozycję Aktywuj wszystkie strefy. Kiedy wszystkie strefy ją już aktywne (zielone), dodajemy przegrodę poziomą. Podane dane odnosić się będą do wszystkich czterech stref. Wybrana przegroda pozioma zostanie umieszczona we wszystkich czterech strefach w tym samym miejscu. Poprzez dodanie przegród poziomych utworzone zostały nowe strefy. Szafa posiada teraz łącznie osiem stref. Górne strefy mają zostać zabudowane szufladami. Ponieważ wszystkie szuflady mają być jednakowe, zaznaczamy je wszystkie na raz. Następnie wybrane z menu szuflady zostaną automatycznie umieszczone w strefach. Prosimy zwrócić uwagę, że szuflady można umieścić równocześnie tylko wówczas, gdy zaznaczone strefy ją identycznej wielkości. SelectionProf_Podrecznik_PL.pdf 29 / 149

30 W czterech strefach poniżej chcemy umieścić półki. Tutaj również aktywujemy wszystkie cztery strefy a w Asystencie wybieramy półkę. Półki w przeciwieństwie do przegród poziomych nie tworzą stref. W prawej i lewej strefie chcemy umieścić drzwi. Ponieważ drzwi mocowane będą z lewej i prawej strony, równoczesne zaznaczenie stref nie jest możliwe. Zaznaczamy daną strefę i wstawiamy drzwi. Pośrodku chcemy wstawić drzwi podwójne. W tym celu zaznaczamy jednocześnie obie strefy. Po wyborze funkcji drzwi nastąpi automatyczne wstawieni drzwi podwójnych. Jeśli aktywujemy jednocześnie więcej drzwi, wówczas program automatycznie będzie starał się umieścić jedne drzwi we wszystkich strefach. Jeśli szerokość wszystkich stref jest większa niż 600 mm, wówczas program automatycznie dobierze drzwi podwójne. Szafa została wyposażona we wszystkie elementy. Teraz należy wybrać uchwyty do frontów. W tym celu należy przejść do modułu elementów (kolor czerwony) klikając przycisk Moduł stref/moduł elementów W pierwszej kolejności zaznaczamy 30 / 149 SelectionProf_Podrecznik_PL.pdf

31 wszystkie fronty szuflad, które oznaczone zostaną kolorem czerwonym. Następnie przy pomocy funkcji Uchwyty/gałki wybierz/zmień dobieramy uchwyt do szuflady. Potem zaznaczamy na czerwono fronty drzwi i dobieramy uchwyty. Jeśli w ustawieniach uchwytu wybierzemy Pozycja montażu u góry naprzeciw okucia, wówczas program automatycznie umieści uchwyty w odpowiednim miejscu Zmiana, usuwanie, ukrywanie elementów Każdy błąd popełniony w trakcie konstruowanie mebla może być skorygowany. Można również dokonywać zmian w utworzonej już konstrukcji. Przykład jak zmienić uchwyty W naszym przykładzie uchwyty mają zostać umieszczone u góry pośrodku a nie mają być wycentrowane. W tym celu uruchamiamy moduł elementów (kolor czerwony) i zaznaczamy wszystkie fronty szuflad. Następnie klikamy prawym klawiszem myszki i wybieramy pozycję Zmień uchwyt/gałkę. Otworzy się okno dialogowe uchwytu, w którym można zmienić pozycję montażu. Oczywiście można też dokonać zmiany w innych wpisach. Przykład jak zmienić mocowanie drzwi Prawe drzwi mają być mocowane z lewej strony. W tym celu ponownie wybieramy moduł elementów i klikamy prawym klawiszem myszki. Wybieramy pozycję Zmień element. W otwartym oknie dialogowym, w pozycji rodzaj konstrukcji dokonujemy zmiany na Mocowanie z lewej strony. SelectionProf_Podrecznik_PL.pdf 31 / 149

32 Przykład usuwania półek Aby usunąć element, należy zaznaczyć go w module elementów. Nie możemy jednak od razu usunąć półkę, ponieważ przed nią znajdują się drzwi. Klikamy prawym klawiszem myszki i wybieramy pozycję Wyświetl fronty. Haczyk zostanie usunięty, a fronty ukryte. Nie zostały one usunięte, ale tylko ukryte. Teraz w module elementów można wybrać półkę, która ma zostać usunięta. Należy zwrócić uwagę, że jeśli półka ta została wybrana parokrotnie, wówczas usunięte zostaną wszystkie półki. Tak dzieje się w przypadku wszystkich elementów, które jednocześnie zostały dodane. Podsumowanie Wybór stref (kolor zielony) służy do wyboru elementów szafy i umieszczenia w niej drzwi, szuflad, półek itp. Wybór elementów (kolor czerwony) służy do zmiany lub usunięcia wybranych już elementów. Niezbędny jest również do wyboru uchwytów. W module elementów prawy klawisz myszki wyposażony jest w różne funkcje: Aktywuj wybór stref Usuń element Przełącza na wybór stref (alternatywa dla przycisku Wybór stref/elementów) Usuwa element zaznaczony przy pomocy myszki Zmień element Otwiera okno umożliwiające dokonanie zmian w wybranym elemencie Zmień uchwyt/gałkę Otwiera okno Uchwyt/gałka umożliwiające dokonanie zmian Aktywuj elementy Aktywuj fronty wszystkie wszystkie Aktywuje wszystkie elementy w szafce Aktywuje wszystkie fronty w szafce Odznacz wszystkie elementy Pokaż fronty Odznacza wszystkie wcześniej aktywowane elementy w szafce Jeśli haczyk jest usunięty, fronty nie będą wyświetlane na ekranie. 32 / 149 SelectionProf_Podrecznik_PL.pdf

33 W module stref prawy klawisz myszki posiada inne funkcje: Aktywuj elementów wybór Przełącza na wybór elementów (alternatywa dla przycisku Wybór stref/elementów) Aktywuj wszystkie strefy Odznacz wszystkie strefy Aktywuje wszystkie strefy w szafce Odznacza wszystkie aktywowane wcześniej strefy w szafce 3.6 Podział frontów i elementów Korpus należy podzielić w różnych miejscach na różne strefy lub w różnych proporcjach. I tak dla przykładu: fronty szuflad należy podzielić w różnych stosunkach wysokości. Rząd nawierceń jest ustawiony w relacji do głębokości i wysokości. Wiercenia pod puszki umieszczane są we frontach. Dla wszystkich tych wariantów program SelectionProfessional posiada jedną jedyną funkcję: Podział. Służy ona do wykonania wszystkich niezbędnych funkcji. Podział posługuje się dokładnymi wymiarami lub proporcjami. Istnieje również możliwość łączenia obu opcji. 1:1:1 jest podziałem, który dzieli nam strefę na 2 jednakowe części. 200mm:200mm:100mm dzieli strefę 500 mm na odpowiednie części. 200mm:1:1 dzieli strefę w dolnej wzgl. lewej części dokładnie na 200 mm, a reszta zostanie podzielona na dwie połówki. Wszystkie podziały dokonywane są z lewej strony do prawej (np. przegrody środkowe), z dołu do góry (np. szuflady) lub od przodu do tyłu (np. rząd nawierceń). Poniżej przedstawiono parę przykładów podziału. Można zastosować je również w przypadkach innych podziałów. SelectionProf_Podrecznik_PL.pdf 33 / 149

34 Podział rzędu nawierceń Podział może zostać wykorzystany do umiejscowienia rzędu nawierceń pod względem głębokości. Ustawienia domyślne: 37mm:1:37mm Pierwszy rząd nawierceń umiejscowiony jest w odległości 37 mm od przedniej krawędzi boku korpusu, drugi rząd nawierceń w odległości 37 mm od wewnętrznej strony ściany tylnej. Poprzez podanie :1: głębokość szafy staje się nieważna. Nawet przy zmianie głębokości szafy wymiary 37 mm z przodu i z tyłu pozostają bez zmian. Ustawienie :1: można traktować jako zmienną. Jeśli chcemy dodać dalszy rząd nawierceń, który ma znajdować się dokładnie pośrodku tych dwóch rzędów nawierceń, wówczas należy podać następujący podział: 37mm:1:1:37mm Każdy : oznacza jeden rząd nawierceń Podział wieńca górnego / złącza Dla wieńca dolnego i górnego można określić pozycję złączy. Ustawieniem domyślnym dla Podział złączy jest 37mm:1:37mm. Oznacza to, że złącze umieszczone jest dokładnie w rzędzie nawierceń. Poprzez wprowadzenie zmian w podziale można np. dodać dodatkowe złącza. Podział przegród środkowych Przegroda środkowa dzieli wybraną strefę korpusu za pomocą funkcji Podział z lewej strony na prawą. Podział 1:1:1:1 wstawia trzy przegrody środkowe. Wymiary w świetle pomiędzy poszczególnymi bokami są identyczne. 34 / 149 SelectionProf_Podrecznik_PL.pdf

35 Podział 300mm:1:1:300mm wstawia również trzy przegrody środkowe. Szerokość w świetle pierwszej i ostatniej strefy wynosi 300mm. Pozostałe dwie wewnętrzne strefy zostaną automatycznie i równomiernie podzielone. Podział przegród poziomych Przegrody poziome umieszczane są od dołu do góry. Po podziale tworzą one nowe strefy. Punktem odniesienia dla przegrody poziomej jest tym samym wieniec dolny lub umieszczona poniżej przegroda pozioma. W przypadku przegród poziomych wysokość w świetle odnosi się do wysokości pomiędzy przegrodami. Podział 300mm:200mm:1 wstawia dwie przegrody poziome. Odległość w świetle pomiędzy dolną przegrodą a wieńcem dolnym wynosi 300mm, a odległość w świetle pomiędzy dolną przegrodą poziomą a górną wynosi 200mm. Odległość w świetle pomiędzy górną przegrodą poziomą a wieńcem górnym wyliczana jest automatycznie. Podział szuflad Podział szuflad następuje z dołu do góry. Przy czym podział odnosi się do wymiarów frontu. SelectionProf_Podrecznik_PL.pdf 35 / 149

36 1:1:1 2:1:1 300mm:200mm:1 36 / 149 SelectionProf_Podrecznik_PL.pdf

37 3.7 Lista artykułów oraz lista preferowanych okuć Po dokonaniu wyboru konstrukcji i jej podziale należy przepisać okucia. Odbywa się to w części Lista artykułów / lista preferowanych okuć. W tej części kompletna szafka zostaje sprawdzona pod kątem grup okuć. Następnie możliwe do zastosowania okucia można przypisać odpowiedniej grupie okuć poprzez Listę ulubionych lub Wybór z katalogu. Wyświetlone okno podzielone jest na listę artykułów (1), listę preferowanych okuć (2) oraz widok szafki z przodu (3) Lista artykułów W liście artykułów (1) podane są są wszystkie grupy okuć występujące w danej szafce. W przykładowej szafce umieszczono 3 kompletne szuflady, każda z jednym uchwytem. Powstały przez to 3 grupy okuć jedna grupa Uchwyty i gałki oraz 2 grupy System oskrzyń trójstronnych. Grupy okuć są grupowane, o ile grupy te wykazują podobieństwo, np. grupa okuć Uchwyty i gałki. Ponieważ w przypadku gotowych szuflad, górna szuflada jest znacznie niższa od pozostałych dwóch, tylko dwie dolne szuflady zostają włączone do jednej grupy. Dla górnej szuflady zostanie utworzona osobna grupa okuć. W górnej szufladzie, w przeciwieństwie do obu dolnych szuflad, nie można zamontować szuflady z wysokim frontem. Aby wyłączyć opcję grupowania należy kliknąć prawym klawiszem myszki w dowolnym miejscu na liście artykułów. W wyświetlonym menu przy wpisie Grupowanie sytuacji zabudowy widać zielony haczyk, co oznacza grupowanie aktywne. Po kliknięciu myszką na wpis grupowanie zostanie wyłączone i wszystkie grypy okuć zostaną wyświetlone pojedynczo w liście artykułów. Aby ponownie włączyć grupowanie należy ponownie kliknąć na wpis Grupowanie sytuacji zabudowy. Poprzez wyłączenie grupowania można przypisać pojedynczym grupom okuć różne okucia. SelectionProf_Podrecznik_PL.pdf 37 / 149

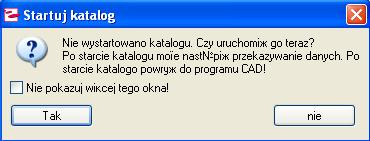

38 Jeśli klikniemy na grupę okuć w liście artykułów, wówczas odpowiednie elementy zostaną wyróżnione czerwonym kolorem w widoku szafki z przodu (3) i następuje automatyczny wybór pierwszego zestawu preferowanych okuć. Aby przyporządkować wybrane okucie poprzez wybór z katalogu, należy ustawić odpowiednią grupę okuć na Zastosuj wybór z katalogu. Następnie można uruchomić wybór z katalogu przy pomocy zielonego haczyka. Aby funkcja wyboru z katalogu działała, należy uruchomić katalog Hettich. Jeśli uruchomiony został tylko program Designer bez katalogu Hettich, wówczas pojawi się następujący komunikat. Aby uruchomić katalog Hettich należy twierdząco odpowiedzieć na pytanie i kliknąć na Tak. Jeśli aktywowane zostanie pole Nie wyświetlaj więcej tego komunikatu, wówczas komunikat nie będzie wyświetlany, a katalog zostanie uruchomiony automatycznie. Po uruchomieniu przeglądarki katalogu wyświetlony zostanie następujący komunikat. Komunikat ten należy potwierdzić klikając na Kontynuuj, aby wyświetlić wybór z katalogu. Po zakończeniu wyboru z katalogu dana grupa okuć zostanie zaznaczona w liście artykułów na zielono. Oznacza to, że wpis ten nie może zostać bezpośrednio zmieniony. Jeśli chcemy przypisać temu wpisowi inne okucie, wówczas należy go ponownie aktywować. W tym celu należy kliknąć prawym klawiszem myszki na grupę okuć, którą chcemy zmienić, a następnie wybierając z menu wpis Zmień ponownie aktywować tę grupę okuć. Kolor czcionki wpisu zostanie zmieniony na czarny, co oznacza, że można przypisać nowe okucie lub nowe preferowane okucie. 38 / 149 SelectionProf_Podrecznik_PL.pdf

39 3.7.2 Lista preferowanych okuć W liście preferowanych okuć (2) wszystkie okucia, które zostały wcześniej wybrane z wyboru z katalogu zapisane są w zestawach preferowanych okuć. Zestaw preferowanych okuć składa się z tytułu oraz jednego lub więcej okuć, które zostały wybrane przy każdorazowym wyborze z katalogu. Jeśli w liście artykułów klikniemy na grupę okuć, wówczas w liście preferowanych okuć wyświetlone zostaną wszystkie zestawy preferowanych okuć możliwych dla danej sytuacji zabudowy, a pierwszy zestaw zostanie automatycznie przypisany do grupy okuć. Jeśli grupie okuć ma zostać przypisany inny zestaw, wówczas należy należy kliknąć na nią w liście preferowanych okuć. Aby sprawdzić, co zawiera poszczególny zestaw preferowanych okuć, można rozszerzyć wpis przy pomocy znaku plus. Zestaw preferowanych okuć nie może być modyfikowany. Jeśli nie odpowiada nam jakieś okucie w zestawie, wówczas należy przy pomocy wyboru z katalogu utworzyć nowy zestaw preferowanych okuć.. Zestaw preferowanych okuć można usunąć lub zmienić jego nazwę. Jest to możliwe tylko wówczas, gdy grupa okuć w liście artykułów nie jest wyświetlona z zieloną czcionką. W takim przypadku należy aktywować grupę okuć w liście artykułów prze pomocy Zmień. Jeśli grupa okuć oraz preferowane okucia wyświetlone są z czarną czcionką, wówczas można usunąć pojedyncze zestawy preferowanych okuć lub zmienić ich nazwę. W tym celu należy kliknąć prawym klawiszem myszki na wpis w liście preferowanych okuć i wybrać odpowiedni punkt w menu. Jeśli chcemy zmieć nazwę zestawu, wówczas zmieniany jest tylko tytuł zestawu. 3.8 Dane wyjściowe Klikając na zakładkę Dane wyjściowe przechodzimy do opcji danych wyjściowych. SelectionProf_Podrecznik_PL.pdf 39 / 149

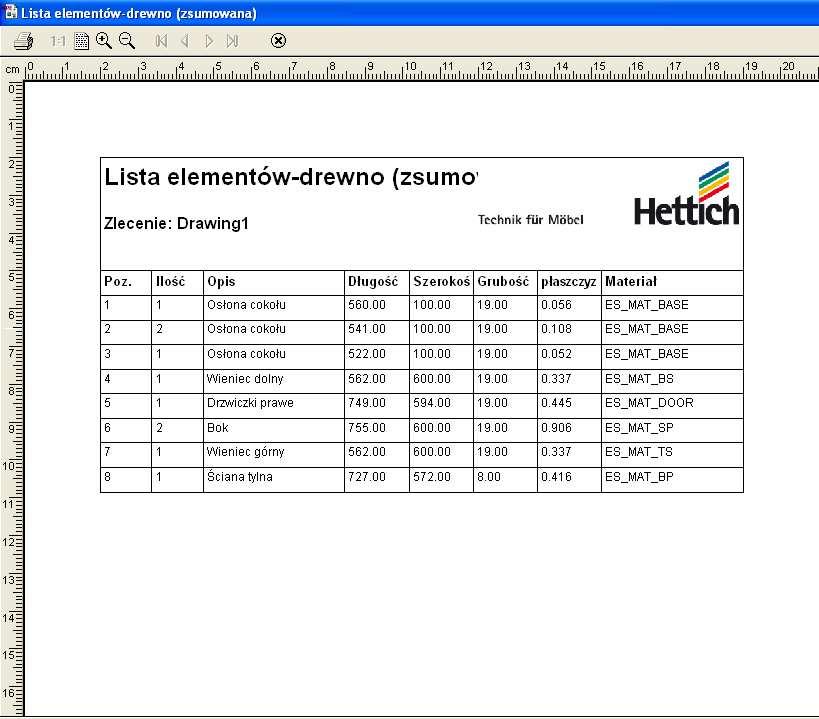

40 3.8.1 Specyfikacja drewnianych elementów konstrukcji Specyfikacja ta zawiera wszystkie niezbędne elementy szafy. Edycja Przedstawia specyfikację drewnianych elementów konstrukcji. Istnieje możliwość dodania uwag. Specyfikacja można zostać wydrukowana lub zapisana w formacie TXT/CSV. Drukuj Drukuje specyfikacje Zapisz Zapisuje specyfikację w formacie TXT/CSV Lista zamówienia Hettich W liście zamówienia wyszczególnione są wszystkie okucia niezbędne dla konstrukcji wybranej poprzez Ulubione lub katalog. Edycja 40 / 149 SelectionProf_Podrecznik_PL.pdf

41 Przedstawia listę okuć firmy Hettich. Istnieje możliwość dodania uwag. Lista może zostać wydrukowana lub zapisana w formacie TXT/CSV. Drukuj Drukuję listę. Zapisz Zapisuje listę w formacie TXT/CSV Manager dokumentów Manager dokumentów dostarcza pełne informacje, niezbędne dla produkcji. Dokładny opis w rozdziale 5 Manager dokumentów Lista zamówienia Hesse Na tej liście obliczane i podawane są wymagane ilości lakieru. Wszystkie dane wyjściowe i ich funkcje opisane są dokładnej w rozdziale Formaty danych wyjściowych programu Designer. 3.9 Ładowanie, zapisywanie, biblioteka szaf Skonstruowana przy pomocy SelectionProfessional szafa może zostać zapisana przy pomocy Asystenta lub menu programu (Plik /zapisz / załaduj). Po zapisaniu może ona zostać w każdej chwili ponownie załadowana i ewentualnie zmieniona. Zapisane konstrukcje szaf mogą być przechowywane w katalogach. W ten sposób można stworzyć prywatną bibliotekę szaf. SelectionProf_Podrecznik_PL.pdf 41 / 149

42 Program posiada obszerny zbiór konstrukcji dla mebli biurowych oraz kuchennych. Dokładny przegląd konstrukcji znajduje się w folderze Selection/help/plk SelectionProf_Biblioteka_PL.PDF 42 / 149 SelectionProf_Podrecznik_PL.pdf

43 3.10 Moduł Hesse Moduł Hesse daje możliwość realistycznego fotograficznego przedstawienia gotowej skonstruowanej szafy i rozplanowania pokoju. Uruchom moduł Hesse Po narysowaniu korpusu można uruchomić kształtowanie powierzchni za pomocą linku Moduł Hesse. Ten link można znaleźć w trójwymiarowym widoku Designera w asystencie konstrukcja, w asystencie CAD CAD lub w asystencie CAD Rozplanowanie pokoju Wybór koloru/dopasowanie lakieru Pojawia się okno z wyborem koloru. Najpierw należy wybrać materiał nośnikowy. Po wyborze materiału nośnikowego należy wybrać odcień barwy lub powierzchnię. W tym celu klikamy na prawy przycisk aby wybrać kolor. Pojawia się nowe okno. Wyboru koloru dokonujemy za pomocą strzałki i potwierdzamy zielonym haczykiem. Po wybraniu koloru klikamy w okno Wybór powierzchni na przycisk dokonać wyboru lakieru.. Tutaj można Gdy określiliśmy już wszystkie parametry i potwierdziliśmy, powstanie szafa z wybranymi przez nas powierzchniami. SelectionProf_Podrecznik_PL.pdf 43 / 149

44 3.11 Funkcje w obszarach szafy standardowej, drzwi przesuwnych i składano-przesuwnych, konstrukcji specjalnych Funkcja Wstaw przegrodę środkową Wstawia jedną lub więcej przegród do jednej lub więcej stref korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Ilość: Podział: Szerokość strefy: Grubość: Przednia wnęka: Liczba przegród środkowych Wprowadzenie podziału liniowego. Przykłady: 1:1:1 = Dwie przegrody środkowe, podzielone równomiernie. 400mm:1:1 = Dwie przegrody środkowe, szerokość w świetle pierwsza strefa 400mm Pole informacyjne o szerokości w świetle wybranej strefy Grubość przegrody środkowej Odniesienie do wymiaru osadzenia z przodu. Możliwymi wartościami są Element i strefa i Element Odniesienie Element i strefa : Przy osadzaniu przegrody środkowej osadzana jest również strefa. Odniesienie Element : Przy osadzaniu przegrody środkowej osadzana jest również strefa. Wymiar odsadzenia z przodu: Wymiar przedniej wnęki przegrody środkowej. Wnęka / Wymiar odsadzenia z tyłu: Funkcja analogiczna do Osadzenie Wymiar osadzenie z przodu Funkcja Użyj łączników : Aktywacja lub dezaktywacja użycia łączników przegrody środkowej Podział: Punkt położenia: Funkcja Zastosuj kołki drewniane : Podział: Podział łączników przegrody środkowej w podziału liniowego Punkt położenia łączników przegrody środkowej Aktywowanie, wzgl. rezygnacja z zastosowania kołków drewnianych w przegrodzie środkowej Podział kołków drewnianych w przegrodzie środkowej w formie podziału liniowego 44 / 149 SelectionProf_Podrecznik_PL.pdf

45 SelectionProf_Podrecznik_PL.pdf 45 / 149

46 Funkcja Wstaw półkę konstrukcyjną Wstawia jedną lub więcej półek konstrukcyjnych do jednej lub więcej stref konstrukcyjnych. Najpierw należy wybrać myszką określoną strefę. Ilość: Podział: Wysokość strefy: Grubość: Głębokość w świetle: Przednia wnęka: Wymiar osadzenie z przodu: Użyj łączników: Liczba przegród środkowych Wprowadzenie podziału liniowego. Przykłady: 1:1:1:1 = trzy przegrody, podzielone równomiernie. 300mm:300mm:1 = Trzy przegrody, odległość 300mm Pole informacyjne o wysokości w świetle wybranej strefy Grubość przegród Funkcja Zastosuj kołki drewniane : Ustaw półkę do rzędu nawierceń: Podział: Punkt położenia: Podział: Punkt położenia: Pole informacyjne o głębokości w świetle wybranej strefy Odniesienie do wymiaru osadzenia z przodu. Możliwymi wartościami są Element i strefa i Element Odniesienie Element i strefa : Przy osadzaniu przegrody środkowej osadzana jest również strefa. Odniesienie Element : Przy osadzaniu przegrody środkowej osadzana jest również strefa. Wymiar przedniej wnęki półki. Aktywacja lub dezaktywacja użycia łączników przegrody Aktywowanie, wzgl. rezygnacja z zastosowania kołków drewnianych w przegrodzie środkowej Podział przegród jest ustawiany względem istniejącego rzędu nawierceń. Podział kołków drewnianych w przegrodzie środkowej w formie podziału liniowego Punkt położenia kołka drewnianego przegrody środkowej Podział łączników przegród w formie podziału liniowego. Jeżeli aktywowane jest Ustaw półkę do rzędu nawierceń, wtedy nie można zmienić podziału łączników przegród. Podział jest ustawiany względem podziału rzędu nawierceń. Punkt położenia łączników przegrody 46 / 149 SelectionProf_Podrecznik_PL.pdf

47 Funkcja Wstaw półkę wkładaną Montaż jest analogiczny jak w funkcji Wstaw przegrodę. Półki wkładane są obłożone standardowym wymiarem cofnięcia15mm i nie mają możliwości cofnięcia stref. Opcja Użyj łączników jest aktywowana standardowo, tak samo jak Ustaw półkę do rzędu nawierceń Funkcja Wstaw szuflady Ten asystent wstawia jedną lub więcej szuflad InnoTech, szuflad własnej produkcji, półek wysuwnych do szaf lub frontów do jednego lub więcej stref korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Właściwą prowadnicę szuflady należy wybrać z drzewa produktów. System oskrzyń Gotowe szuflady (np. gotowe szuflady InnoTech) Podział Rodzaj zabudowy: Grubość frontu: Rodzaj frontu: Ilość szuflad: Podział: Głębokość szuflady: Wysokość stref: Głębokość w świetle: Ustaw prowadnicę do rzędu nawierceń : prowadnice szuflad dopasowują się pod względem wysokości do rozstawu rzędu nawierceń. Optymalna przestrzeń użytkowa : Osadza prowadnice szuflad możliwie jak najdalej na dół tak, aby uzyskać optymalną przestrzeń użytkową. Identyczne nawiercenia frontów : Odległość dolnej krawędzi frontu od pierwszego nawiercenia frontu jest identyczna we wszystkich szufladach. Grubość frontu szuflady Rodzaj frontu: front standardowy, front z ramą, front z profilem Liczba szuflad Wprowadzenie podziału liniowego. Przykłady: 1:1:1 = Trzy szuflady, podzielone równomiernie. 300mm:1:1 = Wysokość frontu dolnej szuflady 300mm, pozostałe wysokości frontów są podzielone równomiernie. Wstępny wybór długości nominalnej szuflady. Pole informacyjne o wysokości w świetle wybranej strefy Pole informacyjne o głębokości w świetle wybranej strefy SelectionProf_Podrecznik_PL.pdf 47 / 149

48 Wstaw szuflady wewnętrzne: Podręcznik SelectionProfessional Jeżeli w przypadku odpowiedniego systemu szuflad ma zostać zastosowana szuflada wewnętrzna, stosujemy właśnie tę opcję. Następnie pojawia się pytanie o położenie pierwszej szuflady wewnętrznej. Wymiar odnosi się do ostatniego wieńca dolnego / przegrody. Wymiary cofnięcia Wymiar cofnięcia z tyłu: Odległość do wieńca górnego: Odległość do wieńca dolnego: Zmienna szerokość (szuflady InnoTech, MultiTech) Minimalna odległość tylnej krawędzi szuflady w stosunku do tylnej ściany korpusu Minimalna odległość górnej krawędzi szuflady do wieńca górnego Minimalna odległość dolnej krawędzi szuflady do wieńca dolnego Konstrukcja jest analogiczna jak w funkcji Wstaw kompletną szufladę. Szuflady zmienne mogą być stosowane również poza szerokością rozstawu. Szuflady własnej produkcji (szuflady drewniane) Wybór Quadro / Prowadnica kulkowa (KA) / Prowadnica rolkowa (FR) Podział Rodzaj zabudowy: Grubość frontu: Rodzaj frontu: Ilość szuflad: Podział: Ustaw prowadnicę do rzędu nawierceń : prowadnice szuflad dopasowują się pod względem wysokości do rozstawu rzędu nawierceń. Optymalna przestrzeń użytkowa : Ustawia prowadnice szuflad możliwie jak najdalej w dół w celu uzyskania optymalnej przestrzeni użytkowej. Identyczne nawiercenia frontów : Odległość dolnej krawędzi frontu od pierwszego nawiercenia frontu jest taka sama dla wszystkich szuflad. Grubość frontu szuflady Rodzaj frontu: front standardowy, front z ramą, front z profilem Liczba szuflad Wprowadzenie podziału liniowego. Przykłady: 1:1:1 = Trzy szuflady, podzielone równomiernie. 48 / 149 SelectionProf_Podrecznik_PL.pdf

49 Głębokość szuflady: Wysokość stref: Wstaw szuflady wewnętrzne: 300mm:1:1 = Wysokość frontu pierwszych szuflad, pozostałe wysokości frontów zostają podzielone równomiernie. Podanie wybranej głębokości szuflady. Pole informacyjne o wysokości w świetle wybranej strefy Jeżeli w przypadku danego systemu szuflad ma zostać użyta szuflada wewnętrzna, używamy tej opcji. Następnie pojawia się pytanie o położenie pierwszej szuflady wewnętrznej. Wymiar odnosi się do ostatniego wieńca dolnego / przegrody. Konstrukcja szuflady Konstrukcja przodu/tyłu szuflady: Grubość: Wymiar odsadzenia u góry /z przodu: Wymiar odsadzenia u góry/z tyłu: Grubość: Wysokość: Rodzaj konstrukcji przodu i tyłu szuflady ucios / ucios. Przód, tył oraz boki oskrzyni łączone są ze sobą na ucios. wpuszczane/wpuszczane : Przód i tył szuflady znajdują się między oskrzyniami bocznymi (bokami). brak / wpuszczane : Przód odpada, tył znajduje się między oskrzyniami bocznymi (bokami). brak / ucios. Przód odpada. Tył oraz boki oskrzymi połączone są ze sobą na ucios. Grubość przodu i tyłu Wymiar odsadzenia przodu w stosunku do krawędzi górnej oskrzyni bocznej (boku) Wymiar odsadzenia tyłu w stosunku do krawędzi górnej oskrzyni bocznej (boku) Grubość oskrzyni bocznej Wysokość oskrzyni bocznych (boków) Pozycja prowadnicy (przy prowadnicy kulkowej): Pozycja prowadnicy kulkowej na boku oskrzyni. Wybór Środkowa: Prowadnica kulkowa zostanie umieszczona na wysokość pośrodku boku oskrzni. Wybór Na dole: Jeśli dla pozycji umieszczenia prowadnicy wybrane zostanie Na dole, wówczas w polu pozycji prowadnicy można podać odległość od dolnej krawędzi boku korpusu do środka prowadnicy kulkowej. SelectionProf_Podrecznik_PL.pdf 49 / 149

50 50 / 149 SelectionProf_Podrecznik_PL.pdf

51 Dno szuflady: Konstrukcja przodu/tyłu/oskrzyni bocznej (boku) Grubość: Głębokość wpustu: Głębokość wpustu: Wymiar cofnięcia: Rodzaj konstrukcji dna szuflady frezowane/frezowane/frezowane. Dno szuflady z przodu, tyłu oraz z boku frezowane (wpuszczane). nakładane/nakładane/frezowane : Dno szuflady z przodu i tyłu nakładane, z boku frezowane. nakładane/nakładane/we wręgu : Dno szuflady z przodu i tyłu nakładane, z boku we wręgu. nakładane/nakładane/nakładane. Dno szuflady z przodu, tyłu oraz z boku nakładane. Grubość dna szuflady Głębokość wpustu dna szuflady do boku Głębokość wpustu dna szuflady do boku Wymiar cofnięcia dna szuflady do dolnej krawędzi boków Wymiar cofnięcia Wymiar cofnięcia z tyłu: Minimalna odległość tylnej krawędzi szuflady do tylnej ściany korpusu Odległość do wieńca górnego: Minimalna odległość krawędzi górnej do wieńca górnego Odległość do wieńca dolnego: Minimalna odległość krawędzi dolnej do wieńca dolnego Półka wysuwna do szaf Półka wysuwna do szaf składa się z prostej półki z frontem. Podział / Wymiar cofnięcia: Konstrukcja i funkcje są analogiczne jak w funkcji Szuflada własnej produkcji. Front: Podział: Front to część przednia bez położonych za nią szuflad lub prowadnic. Konstrukcja i funkcje są analogiczne jak w funkcji Szuflada własnej produkcji. SelectionProf_Podrecznik_PL.pdf 51 / 149

52 Funkcja Wstaw szufladę wewnętrzną Szuflady wewnętrzne mogą być wstawiane z tyłu normalnych systemów szuflad. Przed wstawieniem szuflady wewnętrznej, w czasie wstawiania szuflady, należy użyć opcji Wstaw szufladę wewnętrzną. Następnie należy wybrać strefę (tryb strefowy) z tyłu szuflady a wtedy pojawi się zielony kolor. Teraz można wywołać funkcję Wstaw szufladę wewnętrzną. System oskrzyń Rodzaj zabudowy: Podział: Ilość szuflad: Wysokość strefy: Ustaw prowadnicę do rzędu nawierceń : Prowadnice szuflady wewnętrznej dopasowują się na wysokość do rozstawu rzędu nawierceń. Optymalne wykorzystanie przestrzeni : Rozmieszcza prowadnice szuflady wewnętrznej możliwie jak najniżej, aby otrzymać optymalne wykorzystanie przestrzeni. od dołu - Szuflady wewnętrzne będą rozmieszczane w strefie szafki od dołu. od środka - Szuflady wewnętrzne będą rozmieszczane w strefie szafki od środka. Ilość szuflad wewnętrznych Pole informacyjne o wysokości w świetle wybranej strefy Wymiar cofnięcia Wymiar cofnięcia z tyłu: Minimalna odległość tylnej krawędzi szuflady wewnętrznej do tylnej ściany korpusu Szuflady własnej produkcji / Quadro / Prowadnica kulkowa /Prowadnica rolkowa Większość funkcji jest analogicznych jak w nazwach Wstaw szufladę szuflady własnej produkcji. Podział jest specjalnie dostosowany do szuflad wewnętrznych. Podział Grubość frontu: Grubość frontu szuflady wewnętrznej Pozostała wysokość strefy: Pole informacyjne o pozostałej wysokości wybranej strefy Wysokość strefy: Pole informacyjne o wysokości w świetle wybranej strefy 52 / 149 SelectionProf_Podrecznik_PL.pdf

53 Podział szuflad wewnętrznych: Ilość szuflad: Odległość u góry: Wysokość frontu: Odległość: ten sam dystans do frontu : Wszystkie wysokości frontów są równe, wszystkie przestrzenie między frontami są równe. zmienny dystans do frontu : Wysokości do frontów mogą być różna, przestrzenie między frontami mogą być różne Ilość szuflad wewnętrznych Przestrzeń między frontem a wieńcem górnym, wzgl. przegrodą poziomą Jeżeli ilość szuflad wewnętrznych jest większa niż 1, wtedy aktywowane są dalsze pola. Wysokość frontów szuflad wewnętrznych Odległość między frontami szuflad wewnętrznych SelectionProf_Podrecznik_PL.pdf 53 / 149

54 Funkcja Wstaw drzwi Ta funkcja wstawia jedne lub więcej drzwi lub klap do jednej lub więcej stref korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Wybrany typ drzwi można wybrać z drzewa produktów. Drzwi uchylne Drzwi standardowe Podział Ustaw zawiasy do rzędu nawierceń: Rodzaj konstrukcji: Grubość: Zawias puszkowy: Kąt otwarcia: Szerokość strefy: Listwa zakrywająca: Dopasować podział zawiasów do rozstawu rzędu nawierceń Rodzaj zatrzymania drzwi Grubość drzwi Typ zawiasu do drzwi zawias z puszką niewidoczną : przy wyborze z katalogu oferowane są zawiasy automatyczne z zakrytymi puszkami zawias z puszką widoczną : przy wyborze z katalogu oferowane są zawiasy Selekta Możliwe zakresy kąta otwarcia Pole informacyjne o szerokości w świetle wybranej strefy W przypadku drzwi podwójnych można wybrać listwę zakrywającą. Jest ona aktywowana bezpośrednio po umieszczeniu drzwi podwójnych. W tym celi należy aktywować opcję Listwa zakrywająca. Można wybrać drzwi lewe lub/i prawe. Dodatkowo można wybrać rodzaj listwy zakrywającej nakładana wpuszczana 54 / 149 SelectionProf_Podrecznik_PL.pdf

55 Zawiasy Ilość: Optymalna liczba: Podział: Zaokrąglenie krawędzi: Wysokość stref: Akcesoria do zawiasów: Rozmieszczenie: Ilość zawiasów Pole informacyjne o optymalnej liczbie zawiasów Podział zawiasów w formie podziału liniowego. Jeżeli aktywowana jest opcja Ustaw zawiasy do rzędu nawierceń, to podane są wartości dla przybliżonych wymiarów. Zaokrąglenie krawędzi drzwi Pole informacyjne o wysokości w świetle wybranej strefy SilentSystem : w wyborze z katalogu odbojniki SilentSystem oferowane są jako akcesoria do zawiasów puszkowych. Push to open : w wyborze z katalogu oferowane są zawiasy Push to open oraz Push to open Magnet. w przypadku akcesoriów do zawiasów SilentSystem : rozmieszczenie odbojników do drzwi SilentSystem na szerokość szafki W przypadki akcesoriów do zawiasów Push to open : rozmieszczenie Push to open Magnet na wysokość szafki Ramy drzwi Konstrukcja jest analogiczna jak w funkcji Drzwi uchylne / Drzwi standardowe. Dodane są parametry drzwi w odniesieniu do danych o szczegółach ramy. Parametry drzwi Zaokrąglenie krawędzi: Grubość wypełnienia: Szerokość ramy: Zaokrąglenie krawędzi drzwi Grubość wypełnienia Szerokość ramy drzwi Profil drzwi Konstrukcja jest analogiczna jak w funkcji Drzwi uchylne / Drzwi standardowe. Dodane są parametry drzwi w odniesieniu do danych o szczegółach profilu. Parametry Zaokrąglenie krawędzi: Zaokrąglenie krawędzi drzwi SelectionProf_Podrecznik_PL.pdf 55 / 149

56 Grubość profilu: Grubość profilu drzwi Szerokość profilu: Szerokość profilu drzwi Odległość od krawędzi drzwi: Odległość profilu od krawędzi drzwi Drzwi szklane Konstrukcja jest analogiczna jak w funkcji Drzwi uchylne / Drzwi standardowe. Grubości drzwi są ograniczone do mm Klapy Ta funkcja wstawia jedne lub więcej drzwi do jednej lub więcej stref korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Określone typy klap mogą zostać wybrane z drzewa produktów. Od razu dokonuje się obliczenie, czy grubość strefy jest właściwa dla danej klapy. Jeżeli strefa jest za gruba, pojawia się odpowiedni komunikat. Należy sprawdzić jeszcze raz w katalogu, czy wybrana klapa jest właściwa dla danej sytuacji. Tak jak w przypadku drzwi klapy są podzielone na klapy standardowe, z ramą i klapy z profilem. Parametry drzwi są analogiczne jak w funkcjach dla drzwi. Klapa standardowa (analogowa klapa z ramą i klapa z profilem) Podział Rodzaj okucia: Rodzaj konstrukcji: Wysokość frontu część górna: Wysokość frontu część dolna: Rodzaj okucia (okucie składano-uchylne, okucie wysokiego podnoszenia, okucie podnoszono-uchylne, okucie wysokiego podnoszenia, okucie do klap, podpórka do klap) Sposób montażu klapy (Lift Advanced, Lift Top, mocowanie po stronie lewej / prawej /lewej i prawej) Wysokość górnego frontu przy Lift Advanced okucie składano-uchylne. Pole informacyjne w wysokości dolnego frontu przy Lift Advanced okucie składano-uchylne. Grubość: Szerokość strefy: Wysokość strefy: Zaokrąglenie krawędzi: Grubość klapy Pole informacyjne o szerokości w świetle wybranej strefy Pole informacyjne o wysokości w świetle wybranej strefy Zaokrąglenie krawędzi klapy 56 / 149 SelectionProf_Podrecznik_PL.pdf

57 Funkcja Wybierz/zmień uchwyty/gałki Ta funkcja wstawia lub zmienia uchwyty i gałki na frontach. Najpierw należy wybrać myszką drzwi i fronty szuflad w trybie wyboru elementów. Następnie aktywowane są zawsze gotowe grupy frontów. Jeżeli w obrębie jakiejś grupy frontów maja zostać zastosowane różnorodne gryfy, wtedy poszczególne fronty mogą zostać ponownie wybrane po wywołaniu tej funkcji. Rodzaj frontu: Rozstaw wiercenia: Materiał: Numer ID: Położenie: Odległość X: Pole informacyjne o rodzaju frontu (rozpoznawany jest automatycznie) Rozstaw wiercenia dla uchwytów Powierzchnia uchwytów lub gałek Numer ID uchwytu lub gałki Położenie uchwytów lub gałek Odległość w poziomie uchwytu lub gałki od krawędzi drzwi / krawędzi szuflady Odległość Y: Odległość w pionie uchwytu lub gałki od krawędzi drzwi / krawędzi szuflady Kąt: Kąt uchwytu lub gałki 0 przy położeniu u góry naprzeciw zatrzymania, w środku naprzeciw zatrzymania lub na dole naprzeciw zatrzymania = pionowo. 0 przy położeniu u góry w środku, wyśrodkowany, u dołu w środku lub po stronie prawej lub lewej u góry =poziomo. SelectionProf_Podrecznik_PL.pdf 57 / 149

58 Systemy zamknięć Rodzaje konstrukcji Zamki można stosować w różnych rodzajach konstrukcji: Szafka standardowa / konstrukcja korpusowa + konstrukcja segmentowa / nakładane + wpuszczane - Drzwi / Klapy - Drzwi podwójne - Systemy szuflad - Drzwi przesuwne/składane Meble biurowe / System zabudowy szaf LR25+32 / nakładane + wpuszczane - Szuflada stalowa (bezpośrednio przy montażu szuflady) - Ramy na teczki zawieszane (bezpośrednio przy montażu ramy na teczki zawieszane) - Drzwi - Drzwi podwójne Meble biurowe / Kontener LR25+32 / nakładane + wpuszczane - Szuflada stalowa (bezpośrednio przy montażu szuflady) - Wkładana rama na teczki zawieszane (bezpośrednio przy montażu ramy na teczki zawieszane) - Piórnik (bezpośrednio przy montażu piórnika) - Front (bezpośrednio przy montażu frontu) Wybór i montaż systemu zamknięć W pierwszej kolejności należy zamontować element konstrukcji (drzwi lub szufladę). Następnie, podobnie jak w przypadku uchwytów, należy zaznaczyć wybrany element, w którym chcemy umieścić zamek. Dokonuje się to w module elementów (kolor czerwony). Po wyborze elementu należy wybrać w Asystencie punkt Zamki/Systemy zamknięć wybierz/zmień. Otworzy się okno dialogu. Rodzaj frontu: Zamki można rozmieścić na froncie w różny sposób. Dla łatwiejszego wyboru wybieramy jako pierwszy rodzaj frontu, np. 58 / 149 SelectionProf_Podrecznik_PL.pdf

59 szufladę. Do wyboru mamy teraz tylko te miejsca, które są możliwe dla danego rodzaju frontu. Rodzaj zamka: Zamek puszkowy Tutaj należy określić rodzaj zamka Zamek baskwilowy ze sztangą obrotową Zamek zatrzaskowy Zamek ryglowy Zamek ze sztangą przesuwną Brak Brak zamka Wymiar trzpienia: W zależności od rodzaju zamka można wybrać różne wymiary trzpienia. Wymiar trzpienia (x1) liczony jest od środka zamka do zewnętrznej krawędzi obudowy zamka. Właściwy wymiar trzpienia na froncie (x2) jest sumą wymiaru trzpienia (x1) + długości rygla + wymiar kątownika oporowego (x3). Pozycja zamka (x2) na froncie =x1 + x3 + nałożenie Niektóre rodzaje zamków nie posiadają wymiaru trzpienia. W przypadku drzwi podwójnych, zamka baskwilowego ze sztangą obrotową oraz zamka ze sztanga przesuwną można dowolnie określić pozycję zamka. Przy zamku baskwilowym ze sztangą obrotową można wybrać wymiar trzpienia, ale właściwe rozmieszczenie następuje poprzez podanie wartości odstępu x. Przykład: Wymiar trzpienia = 15, wymiar X = 50. SelectionProf_Podrecznik_PL.pdf 59 / 149

60 Jeśli wybrany zostanie zbyt mały wymiar X, wówczas automatycznie wybrany zostanie minimalny wymiar. Punkt położenia: Punkt położenia wyznacza pozycję zamka. Tutaj ma zastosowanie ta sama zasada co w przypadku uchwytów. Wybór strefy zamknięcia przy większej ilości elementów W programie można jednocześnie wstawić podwójne drzwi lub parę szuflad. Przy umieszczeniu zamka należy zwrócić uwagę czy zaznaczono odpowiedni element. Po wyborze opcji Wybierz/zmień zamki/systemy zamknięć wszystkie elementy zaznaczone są kolorem czerwonym. Poprzez kliknięcie na wybrany element zostaje odznaczony (kolor niebieski) lub ponownie aktywowany (kolor czerwony). Wybrany system zamknięć może być umieszczony tylko w aktywowanych elementach. Aktywowanie / odznaczenie drzwi Aktywowanie / odznaczenie szuflad 60 / 149 SelectionProf_Podrecznik_PL.pdf

61 Funkcja Wstaw wyposażenie szafy Ta funkcja wstawia wyposażenie szafy, np. wieszaki na odzież, do jednej lub wielu stref. Najpierw należy wybrać myszką określoną strefę w korpusie. Konstrukcja: Odległość od dołu (mm): Wysokość strefy: Głębokość w świetle: Grubość: Sposób wstawienia wieszaka do wieńca : Wieszak na odzież jest wstawiany do wieńca. do boku : Wieszak na odzież jest mocowany do korpusu/przegrody środkowej. Położenie uchwytu wieszaka od dołu Pole informacyjne o wysokości w świetle wybranej strefy Pole informacyjne o głębokości w świetle wybranej strefy Grubość przegrody Dane na temat przegrody są identyczne z danymi funkcji Wstaw przegrodę Funkcja Wstaw podział frontu i Wstaw podział stref Strefy są zazwyczaj wyznaczane przez przegrody lub ściany środkowe. Czasami zachodzi konieczność, żeby żaden element nie dzielił strefy. W dolnych szafkach kuchennych np. szuflada jest często wstawiana ponad drzwiami uchylnymi. Z pomocą funkcji Wstaw podział frontu i Wstaw podział stref mogą zostać wstawione linie pomocnicze. Tworzą one nowe strefy, mimo że same nie pojawiają się później w konstrukcji lub na liście elementów. Pokazywane są jako cienkie linie na podglądzie. Odniesienie wymiarowania podziału frontu: Linia pomocnicza odnosi się do wymiaru frontu. Odniesienie wymiarowania podziału stref: Linia pomocnicza odnosi się do wymiaru w świetle. Dostosowanie: Wysokość strefy: Szerokość strefy: Podział: Dostosowanie podziału Pole informacyjne o wysokości w świetle wybranej strefy Pole informacyjne o szerokości w świetle wybranej strefy Podział frontu w formie podziału liniowego SelectionProf_Podrecznik_PL.pdf 61 / 149

62 3.12 Funkcje w obszarze systemu zabudowy szaf Funkcja Wstaw przegrodę poziomą Podręcznik SelectionProfessional Wstawia jedną lub więcej przegród do jednej lub więcej stref korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. HE w mm: Ilość: Wysokość strefy: Grubość: Pole informacyjne o jednostkach wysokości w mm wybranej HE Ilość przegród Pole informacyjne o wysokości w świetle wybranej strefy Grubość przegród Wymiar cofnięcia z przodu:wymiar dla przedniej wnęki przegrody Wymiar cofnięcia z tyłu: Głębokość w świetle: Użyj łączników: Podział: Położenie: Funkcja Zastosuj kołki drewniane : Wymiar dla tylnej wnęki przegrody Pole informacyjne o wysokości w świetle wybranej strefy Aktywacja lub dezaktywacja użycia łączników przegród Podział łączników przegród w formie podziału linearnego Położenie łączników przegród Aktywowanie, wzgl. rezygnacja z zastosowania kołków drewnianych w przegrodzie poziomej Podział: Punkt położenia: Podział przegrody poziomej kołki drewniane w formie podziału linearnego Punkt położenia przegrody poziomej - kołka drewnianego Funkcja Wstaw półkę wkładaną Konstrukcja jest analogiczna jak w funkcji Wstaw przegrodę. Półki wkładane są obłożone standardowym wymiarem cofnięcia 15mm i nie mają możliwości cofnięcia strefy. Opcja Użyj łączników jest aktywowana standardowo, tak samo jak Ustaw półkę do rzędu nawierceń. 62 / 149 SelectionProf_Podrecznik_PL.pdf

63 Funkcja Zabuduj szufladę Ta funkcja wstawia jedną lub więcej szuflad biurowych bez zamka do jednej strefy korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Określony rodzaj szuflady zostaje wybrany z drzewa produktów. W obszarze biurowym zasadniczo mamy do czynienia z jednostkami wysokości. Wysokości frontów stosują się do tych jednostek wysokości. Każdorazowo można wstawiać tylko jedna szufladę. Front Podział Wykonanie Wysokość (w HE): Minimalna wysokość (w mm): Maksymalna wysokość (w HE): Maksymalna wysokość (w mm): Wykonanie frontu Wysokość frontu w jednostkach wysokości Pole informacyjne o minimalnej wymaganej wysokości frontu w mm Pole informacyjne o maksymalnej możliwej wysokości w jednostkach wysokości Pole informacyjne o maksymalnej możliwej wysokości w mm Grubość frontu: Szerokość strefy: Grubość frontu Pole informacyjne o szerokości w świetle wybranej strefy Szeroka szuflada bez zamka Podział Wykonanie: Wysokość (w jednostkach HE): Wykonanie szerokiej szuflady Wybór wpływa na Wysokość (w jednostkach HE). Przykład: Szeroka szuflada wysoka A5 wymaga 4HE, wartość jest automatycznie wpisywana w pole Wysokość (w jednostkach HE). Alternatywnie wysokość może zostać wpisana bezpośrednio przy Wysokość (w jednostkach HE). Wysokość szerokiej szuflady w jednostkach wysokości SelectionProf_Podrecznik_PL.pdf 63 / 149

64 Minimalna wysokość (w mm): Maksymalna wysokość (w jednostkach HE): Maksymalna wysokość (w mm): Grubość frontu: Szerokość strefy: Wysokość strefy: Podręcznik SelectionProfessional Pole informacyjne o minimalnej koniecznej wysokości frontu w mm Pole informacyjne o maksymalnej możliwej wysokości w jednostkach wysokości Pole informacyjne o maksymalnej możliwej wysokości w mm Grubość frontu szerokiej szuflady Pole informacyjne o szerokości w świetle wybranej strefy Pole informacyjne o wysokości w świetle wybranej strefy Ramy na kartoteki zawieszane bez zamka Podział Funkcje analogiczne do szerokiej szuflady bez zamka. W polu Wykonanie są inne wysokości do wyboru. W katalogu oferowane są ramy na kartoteki Funkcja Wstaw szufladę wewnętrzną Szuflady wewnętrzne mogą być wstawiane w obszarze biurowym za drzwiami uchylnymi. Najpierw należy osadzić drzwi, potem wybieramy strefę za drzwiami i wstawiamy szuflady. Również tutaj różnicuje się szerokie szuflady i ramy na kartoteki. Te funkcje są identyczne z funkcjami Szerokie szuflady/ramy na kartoteki bez zamka Funkcja Wstaw szufladę z zamkiem Ta funkcja wstawia jedną lub więcej szuflad biurowych z zamkiem w jedną strefę korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Szuflada z zamkiem jest zasadniczo ostatnią szufladą. Dlatego front dopasowuje się automatycznie do następnej przegrody. Front wymaga więcej miejsca dla zaczepu zamka 1HE. Jest ono automatycznie doliczane. 64 / 149 SelectionProf_Podrecznik_PL.pdf

65 Front z zamkiem Podział Funkcje analogiczne do funkcji Front bez zamka Rodzaj: Pozycja zamka od góry: Stop Control lub Stop Control Plus Pozycja wiercenia pod zamek we froncie od górnej krawędzi frontu Szeroka szuflada z zamkiem Podział Funkcje analogiczne jak w szeroka szuflada bez zamka Blokada wysuwu: Typ: Pozycja zamka z góry: Wybór, czy blokada wysuwu z zamkiem lub bez. Stop Control lub Stop Control Plus Pozycja nawiercenia zamka we froncie od górnej krawędzi frontu Ramy na kartoteki z zamkiem Podział Funkcje analogiczne jak w funkcji Szeroka szuflada z zamkiem 3.13 Funkcje w obszarze kontenera biurowego Funkcja Wstaw szufladę Ta funkcja wstawia jedną lub więcej szuflad biurowych do jednej strefy korpusu. Najpierw należy wybrać myszką określoną strefę w korpusie. Określany rodzaj szuflady wybierany jest z drzewa produktów. W obszarze biurowym zasadniczo mamy do czynienia z jednostkami wysokości. Wysokości frontów stosują się do tych jednostek wysokości. Każdorazowo można wstawiać tylko jedna szufladę. Front Podział Wykonanie: Wykonanie frontu Wysokość (w HE): Wysokość frontu w jednostkach wysokości Minimalna wysokość (w mm): SelectionProf_Podrecznik_PL.pdf 65 / 149

66 Maksymalna wysokość (w HE): Maksymalna wysokość (w mm): Grubość frontu: Szerokość strefy: Wysokość strefy: Podręcznik SelectionProfessional Pole informacyjne o minimalnej wymaganej wysokości frontu w mm Pole informacyjne o maksymalnej możliwej wysokości w jednostkach wysokości Pole informacyjne o maksymalnej możliwej wysokości w mm Grubość frontu Pole informacyjne o szerokości w świetle wybranej strefy Pole informacyjne o wysokości w świetle wybranej strefy Piórnik Podział Wykonanie: Wysokość (w jednostkach HE): minimalna wysokość (w mm): Wykonanie piórnika maksymalna wysokość (w jednostkach HE): maksymalna wysokość (w mm): Grubość frontu: Szerokość strefy: Wysokość strefy: Wysokość piórnika w jednostkach wysokości Pole informacyjne o minimalnej koniecznej wysokości frontu w mm Pole informacyjne o maksymalnej możliwej wysokości w jednostkach wysokości Pole informacyjne o maksymalnej możliwej wysokości w mm Grubość frontu piórnika Pole informacyjne o szerokości w świetle wybranej strefy Pole informacyjne o wysokości w świetle wybranej strefy 66 / 149 SelectionProf_Podrecznik_PL.pdf

67 Szuflada stalowa Podział Wykonanie: Wysokość (w jednostkach HE): minimalna wysokość (w mm): Wykonanie szuflady stalowej maksymalna wysokość (w jednostkach HE): maksymalna wysokość (w mm): Grubość frontu: Szerokość strefy: Wysokość strefy: Wybór ma wpływ na wysokość (w jednostkach HE). Alternatywnie wysokość może zostać podana w jednostkach wysokości przy Wysokość (w jednostkach HE). Wysokość szuflady stalowej w jednostkach wysokości Pole informacyjne o minimalnej koniecznej wysokości frontu w mm Pole informacyjne o maksymalnej możliwej wysokości w jednostkach HE Pole informacyjne o maksymalnej możliwej wysokości w mm Grubość frontu szuflady stalowej Pole informacyjne o szerokości w świetle wybranej strefy Pole informacyjne o wysokości w świetle wybranej strefy Szuflada z rama na kartoteki / teczki zawieszane Funkcje są analogiczne z treściami Szuflady stalowe. Kartoteka ma różnorodne wartości ustawień w obszarze Wykonanie. SelectionProf_Podrecznik_PL.pdf 67 / 149

68 Funkcja Wstaw szufladę z zamkiem W ostatnich szufladach kontenera może zostać wstawiony zamek. Funkcje wstawiania są identyczne z takimi funkcjami dla szuflad bez zamka. Blokada wyciągu: Wybór, czy blokada wyciągu z zamkiem lub bez. Typ: Pozycja zamka od góry: Stop Control lub Stop Control Plus Pozycja nawiercenia zamka we froncie dolnej krawędzi frontu 3.14 Konstrukcje drzwi przesuwnych i składanych Zróżnicowanie zastosowań Firma Hettich w swoim asortymencie posiada różne systemy do drzwi przesuwnych i składanych. W zależności od wyboru okucia i rodzaju zastosowania, można stworzyć w programie SelectionProfessional odpowiednie konstrukcje szaf. Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi W przypadku samodzielnych konstrukcji z drzwiami przesuwnymi i składanymi to okucie wpływa na konstrukcję korpusu. W szczególności dotyczy to rozwiązań dotyczących cokołu oraz wieńca dolnego. Przykłady tego rodzaju konstrukcji: WingLine 770/780 W przypadku tych konstrukcji można dodać półki oraz przegrody poziome. Poza tym można zmieniać ważne szczegóły konstrukcji jak grubość ściany bocznej, wysokość szafy, konstrukcję ściany tylnej itp. 68 / 149 SelectionProf_Podrecznik_PL.pdf

69 Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi W przypadku zintegrowanych konstrukcji z drzwiami przesuwnymi i składanymi okucie dodawane jest do istniejącej konstrukcji korpusu. Okucia do drzwi przesuwnych i składanych można łączyć z szufladami, drzwiami oraz otwartymi regałami. WingLine 170 SlideLine 55/56 Przykłady konstrukcji w Selection: Otwarte regały, drzwi, drzwi przesuwne zaprojektowane w jednej szafie. SelectionProf_Podrecznik_PL.pdf 69 / 149

70 Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi Wybór odbywa się poprzez Asystenta Wyboru konstrukcji. Prosimy wybrać odpowiednią konstrukcję z drzwiami przesuwnymi lub składanymi. Rozróżniamy pomiędzy: - Szafa z drzwiami przesuwnymi nakładanymi - Szafa z drzwiami przesuwnymi wpuszczanymi - Szafa z drzwiami składanymi - Szafa z drzwiami składano-przesuwnymi Szczegóły dotyczące korpusu można podać tak samo jak w przypadku standardowej szafki. Należy zwrócić uwagę, że nie wszystkie okucia można zastosować dla wszystkich wymiarów korpusu. 70 / 149 SelectionProf_Podrecznik_PL.pdf

71 TopLine 22 drzwi płytowe Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Wymiary korpusu: Bok korpusu: Cokół: Podział drzwi: Dane frontu: Szafa z drzwiami przesuwnymi / nakładane Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości drzwi. Minimalna szerokość drzwi wynosi 500 mm. Przy 2 drzwiach minimalna szerokość korpusu = 1000 mm, przy 3 drzwiach minimalna szerokość korpusu = 1500 mm Grubość = mm Odległość drzwi = mm Tory jezdne = dwutorowy Liczba drzwi = 2 / 3 W zależności od wybranej ilości drzwi dobrany zostanie odpowiedni zestaw okuć. Szerokość drzwi = mm Grubość drzwi przednich = mm Grubość drzwi tylnich = mm W zależności od wybranej grubości drzwi dobrany zostanie odpowiedni zestaw okuć mm > Odstęp środka drzwi 29mm mm > Odstęp środka drzwi 36mm Nałożenia frontów lewy = 0 60mm Nałożenia frontów prawy = 0 60mm SelectionProf_Podrecznik_PL.pdf 71 / 149

72 TopLine 25/27 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Wymiary korpusu: Bok korpusu: Cokół: Podział drzwi: Dane frontu: Szafa z drzwiami przesuwnymi / wpuszczane Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości drzwi. Minimalna szerokość drzwi wynosi 500 mm. Przy 1 lub 2 drzwiach minimalna szerokość korpusu = 1000 mm, przy 3 drzwiach minimalna szerokość korpusu = 1500 mm Grubość = mm Odległość drzwi = mm Tory jezdne = jednotorowy / dwutorowy Liczba drzwi = 1 (tylko dla jednotorowych) / 2 / 3 W zależności od wybranej ilości drzwi dobrany zostanie odpowiedni zestaw okuć. Szerokość drzwi = mm Grubość drzwi przednich = mm Grubość drzwi tylnych = mm Nałożenia frontów lewy = 0 60mm Nałożenia frontów prawy = 0 60mm Rodzaj prowadzenia dolnego (STB 11,12,15,35) wybierany jest poprzez Akcesoria w katalogu. 72 / 149 SelectionProf_Podrecznik_PL.pdf

73 TopLine 1 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Wymiary korpusu: Bok korpusu: Cokół: Podział drzwi: Dane frontu: Szafa z drzwiami przesuwnymi / wpuszczane Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości drzwi. Minimalna szerokość drzwi wynosi 500 mm. Przy 2 drzwiach minimalna szerokość korpusu = 1000 mm, przy 3 drzwiach minimalna szerokość korpusu = 1500 mm Grubość = mm Odległość drzwi = mm Tory jezdne = dwutorowe Liczba drzwi = 2 / 3 W zależności od wybranej ilości drzwi dobrany zostanie odpowiedni zestaw okuć. Szerokość drzwi = mm Grubość drzwi przednich = mm Grubość drzwi tylnych = mm Nałożenia frontów lewy = 0 60mm Nałożenia frontów prawy = 0 60mm Rodzaj prowadzenia dolnego (STB 11,12,15,35) wybierany jest poprzez Akcesoria w katalogu. SelectionProf_Podrecznik_PL.pdf 73 / 149

74 WingLine 770/780 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Wymiary korpusu: Bok korpusu: Cokół: Dane frontu: Szafa z drzwiami składanymi Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości skrzydła drzwi. Minimalna szerokość skrzydła wynosi 245 mm. Przy 2 skrzydłach minimalna szerokość korpusu = 500 mm, przy 4 skrzydłach minimalna szerokość korpusu = 1000 mm Grubość = mm Odległość drzwi = mm Grubość = mm Zaokrąglenie krawędzi = 10mm 99mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Szczeliny = 1 5 mm Dane frontu / zawias: Ilość = 4-8 Montaż drzwi do korpusu = do boku prawego, lewego, prawego i lewego W zależności od rodzaju montażu drzwi do korpusu dobrany zostanie odpowiedni zestaw okuć. Podział = dowolny > Odległość pomiędzy pierwszym a ostatnim zawiasem Odstęp górny = mm Odstęp dolny = mm 74 / 149 SelectionProf_Podrecznik_PL.pdf

75 WingLine 77 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami składanymi Wymiary korpusu: Bok korpusu: Cokół: Dane frontu: Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości skrzydła drzwi. Minimalna szerokość skrzydła wynosi 245 mm. Przy 2 skrzydłach minimalna szerokość korpusu = 500mm, przy 4 skrzydłach minimalna szerokość korpusu = 1000mm Grubość = mm Odległość drzwi = mm Grubość = mm Zaokrąglenie krawędzi = 10mm 99mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Szczeliny = 1 5 mm Dane frontu / zawias: Ilość = 4-8 Montaż drzwi do korpusu = do boku prawego, lewego, prawego i lewego W zależności od rodzaju montażu drzwi do korpusu dobrany zostanie odpowiedni zestaw okuć. Podział = dowolny > Odległość pomiędzy pierwszym a ostatnim zawiasem Odstęp górny = mm Odstęp dolny = mm SelectionProf_Podrecznik_PL.pdf 75 / 149

76 Wing 77 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Wymiary korpusu: Bok korpusu: Cokół: Dane frontu: Liczba drzwi: Szafa z drzwiami składano-przesuwnymi Wysokość = mm Szerokość = mm Grubość = mm Odległość drzwi = mm Grubość = mm Zaokrąglenie krawędzi = 10 mm 99 mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Liczba drzwi wyliczana jest automatycznie na podstawie szerokości szafy. Szerokość szafy > 2 skrzydła Szerokość szafy > 4 skrzydła Maksymalna szerokość skrzydła wynosi 400 mm. 76 / 149 SelectionProf_Podrecznik_PL.pdf

77 Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi Wybór odbywa się bezpośrednio przy podziale korpusu. Na początku konstruujemy normalną, standardową szafę z drzwiami nakładanymi lub wpuszczanymi. Następnie dokonujemy podziału szafy przy pomocy przegród środkowych oraz przegród poziomych. W skutek tego powstaną różne strefy. Każdą ze stref możemy zabudować drzwiami przesuwnymi i składanymi. Przy czym w każdej ze stref możemy użyć różne typy okuć. W jednej strefie możemy umieścić drzwiczki, w drugiej szuflady, a w jeszcze innej konstrukcję z drzwiami przesuwnymi. W pierwszej kolejności zaznaczamy na zielono odpowiednią strefę (moduł stref), a następnie w Asystencie wybieramy Dodaj drzwi przesuwne/składane. Otworzy się okno wyboru z różnymi systemami okuć. Różne systemy okuć można stosować dla stref o określonych wielkościach: System okuć Wysokość strefy Szerokość strefy Głębokość strefy SlideLine 55/ TopLine WingLine WingLine SelectionProf_Podrecznik_PL.pdf 77 / 149

78 SlideLine 55 / 56 Dane frontu Drzwi wymiar odsadzenia: mm Grubość drzwi przednich / tylnych: 15 / 16 / 18 / 19 / 22 Szczeliny między frontami z boku: 0 20 mm Podział drzwi Tory jezdne: jednotorowy / dwutorowy Liczba drzwi: 1 (tylko dla jednotorowych) / 2 / 3 Kolejność szeregu drzwi: po lewej stronie za prawymi drzwiami / po lewej stronie za lewymi drzwiami Szerokość drzwi: identyczne drzwi / identyczny widok Zachodzenie na siebie: 0 60 mm Dystans drzwi: swobodny / stały swobodny = dystans drzwi można zdefiniować dowolnie w zakresie 6 50mm stały = wybrany zostanie stały profil jezdny i prowadzący do przykręcenia Wartość dystansu = swobodny = 6 50mm, stały = stały z zależności od grubości drzwi 78 / 149 SelectionProf_Podrecznik_PL.pdf

79 TopLine 110 Dane frontu Drzwi wymiar odsadzenia: mm Grubość drzwi przednich / tylnych: 15 / 16 / 18 / 19 / 22 Szczeliny między frontami z boku: 0 20 mm Podział drzwi tory jezdne: jednotorowy / dwutorowy Liczba drzwi: 1 (tylko dla jednotorowch) / 2 Kolejność szeregu drzwi: po lewej stronie za prawymi drzwiami / po lewej stronie za lewymi drzwiami Zachodzenie na siebie: Dystans: 0 60 mm Dystans pomiędzy drzwiami jest stały i wynosi 10 mm SelectionProf_Podrecznik_PL.pdf 79 / 149

80 WingLine 170 Podział Ustaw zawiasy do rzędu nawierceń: Włącz / Wyłącz Rodzaj konstrukcji: Grubość: drzwi mocowane z lewej strony / drzwi mocowane z prawej strony / drzwi podwójne Od szerokości szafy 640mm wybierane są automatycznie drzwi podwójne mm Zawias Ilość: Optymalna ilość: Podział: Zaokrąglenie krawędzi: Kąt otwarcia: Ilość zawiasów Pole informacyjne, podana ilość może zostać zmieniona na własna odpowiedzialność. Wyświetlony zostanie komunikat ostrzegawczy. Rozmieszczenie zawiasów w drzwiach Uwzględnione zostanie w obliczaniu wymiaru C / płytki dystansowej ale nie zostanie wyświetlone na rysunku Podanie kąta otwarcia drzwi W katalogu można wybrać różne zawiasy do drzwi składanych. Miejsce mocowania sztangi prowadzącej do wieńca górnego nie jest uwzględniana. 80 / 149 SelectionProf_Podrecznik_PL.pdf

81 WingLine 26 Podział Ustaw zawiasy do rzędu nawierceń: Włącz / Wyłącz Rodzaj konstrukcji: Grubość: Szczeliny pośrednie: Nałożenie z lewej strony: drzwi mocowane z lewej strony / drzwi mocowane z prawej strony/ drzwi mocowane z prawej i lewej strony Od szerokości szafy 500mm automatycznie wybierane są drzwi mocowane z prawej i lewej strony mm 1 5 mm 1 15 mm Nałożenie z prawej strony: 1 15 mm Zawias Ilość: Optymalna ilość: Podział: Zaokrąglenie krawędzi: Ilość zawiasów Pole informacyjne, podana ilość może zostać zmieniona na własna odpowiedzialność. Wyświetlony zostanie komunikat ostrzegawczy. Rozmieszczenie zawiasów w drzwiach Uwzględnione zostanie w obliczaniu wymiaru C / płytki dystansowej ale nie zostanie wyświetlone na rysunku Kąt otwarcia: Zawsze z zawiasami Intermat 110 W katalogu można wybrać różne zawiasy do drzwi składanych. SelectionProf_Podrecznik_PL.pdf 81 / 149

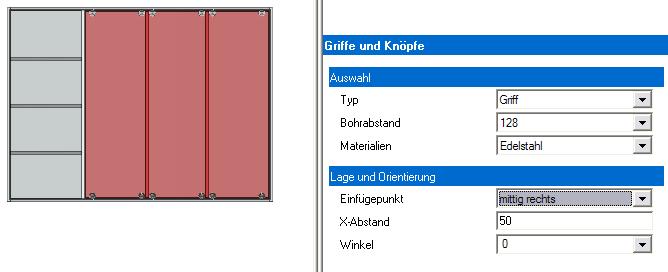

82 3.15 Dodanie uchwytów w szafach z drzwiami przesuwnymi i składanymi Możliwości rozmieszczania Uchwyty i gałki można umieścić na froncie tak samo jak to ma miejsce w przypadku drzwiczek czy szuflad. Są jednak pewne różnice wynikające z położenia drzwi Dodanie uchwytów 1) W module elementów zaznaczamy na czerwono front drzwi przesuwnych lub składanych. 2) Wybieramy w Asystencie Uchwyty/gałki/wybierz/zmień. Szafa zostanie przedstawiona w widoku z przodu. 3) W przypadku drzwi przesuwnych lub składanych z wieloma skrzydłami konieczne jest różne rozmieszczenie uchwytów. W module standardowym uchwyty rozmieszczane są w tych samych miejscach dla wszystkich frontów zaznaczonych na czerwono. Aby to obejść, należy każdy front wybierać oddzielnie. Przebieg: Początkowo wszystkie fronty zaznaczone są na czerwono. Dla lewych drzwi przesuwnych chcemy wybrać pozycję uchwytu. W tym celu klikamy myszką na środkowe i prawe drzwi i je deaktywujemy. Na koniec wybieramy pozycje uchwytu dla drzwi zaznaczonych kolorem czerwonym (np. pośrodku z lewej strony) i potwierdzamy wybór zielonym haczykiem. 82 / 149 SelectionProf_Podrecznik_PL.pdf

83 W ten sam sposób postępujemy z innymi drzwiami. W ten sposób można indywidualnie rozmieścić uchwyty na frontach szaf Konstrukcje kuchenne Rodzaje konstrukcji Stworzony został odrębny dział Konstrukcje kuchenne. Konstrukcje te przeznaczone są przede wszystkim do mebli kuchennych. Oznacza to, że przykładowo wszystkie wymiary korpusu dopasowane zostały do optymalnego wykorzystania w kuchni. Konstrukcje kuchenne podzielone zostały na Szafki dolne / Szafki wiszące / Szafki wysokie. Dodatkowo szafki dolne podzielono na Standardowa szafka dolna oraz Narożnikowa szafka dolna. Zależności wymiarów i szczegóły konstrukcji znajdują się w podręczniku SelectionProf_Biblioteka_PL.PDF Okucie obrotowe pełne koło Wprowadzane dane / wybór w SelectionProfessional Wymiary korpusu Przykład zabudowy: Wybór okucia 750 Arena, 750 kosz druciany, 750 kosz druciany kol. biały, 650 kosz druciany kol. biały W katalogu należy jeszcze ewentualnie wybrać odpowiednie akcesoria Szerokość: Wymiar A Całkowita szerokość zewnętrzna korpusu Bok korpusu lewy/prawy: Wymiar B SelectionProf_Podrecznik_PL.pdf 83 / 149

84 Głębokość boku korpusu mierzona od zewnątrz. Wymiary te mają zawsze te samą wartość. Szerokość drzwi: Wymiar C Szerokość drzwi jest polem informacyjnym i wynika z szerokości boku korpusu lewy / prawy. Informacje konstrukcyjne: Ściana tylna zostanie wykonana z płyty o grubości 16/18/19, a tylna ścianka łącząca z płyty 8mm. Cokół Przy ściętym korpusie mamy do czynienia ze szczególną sytuacją zawiązaną z cofnięciem cokołu. Wymiary cofnięcia cokołu (od przodu) odnoszą się zazwyczaj do kąta 90 pomiędzy wieńcem dolnym a przednią krawędzią cokołu. Gdyby przyjąć dla ściętego korpusu taki sam wymiar co w przypadku zwykłej szafki dolnej, wówczas fronty obu cokołów nie pasowałyby do siebie. Dlatego też w programie można podać wymiar cofnięcia w odniesieniu do boku korpusu. Odstęp w kącie 90 podany zostanie jako tekst informacyjny. Informacje o okuciu Mocowanie do wieńca górnego: Mocowanie do wieńca dolnego: Otwór centrujący (Ø=5mm, G=8mm) + 3 nawiercenia pod wkręty 84 / 149 SelectionProf_Podrecznik_PL.pdf

85 3 nawiercenia pod wkręty - dla lepszego umieszczenia talerza. Wybór zawiasów: Okucie obrotowe: Dla konstrukcji drzwi wymagane są zawiasy kątowe (W45) Można wybrać je z katalogu. Okucie obrotowe pełne koło można wybrać z katalogu. Dwie półki obrotowe wchodzą w skład zestawu i nie ma potrzeby zamawiania ich oddzielnie Okucie obrotowe z półkami segmentowymi Okucie obrotowe z półkami segmentowymi pod względem wymiarów korpusu oraz wyboru okuć jest identyczne z okuciem obrotowym pełne koło Okucie obrotowe 3/4 koła Wprowadzane dane / wybór w SelectionProfessional Wymiary korpusu Przykład zabudowy: Wybór okucia 700 Arena, 820 Arena, 700 kosz druciany, 820 kosz druciany, 700 kosz druciany, 820 kosz druciany kol. biały W katalogu należy jeszcze ewentualnie wybrać odpowiednie akcesoria. Bok korpusu lewy / prawy: Wymiar A Głębokość boku korpusu mierzona od zewnątrz. Wymiary te mają zawsze te samą wartość. SelectionProf_Podrecznik_PL.pdf 85 / 149

86 Szerokość otwarcia: Wymiar B Wymiar wycięcia pod drzwi 86 / 149 SelectionProf_Podrecznik_PL.pdf

87 Dane frontu Rodzaje drzwi: Drzwi można wykonać w różnych wariantach konstrukcyjnych: Równe Lewe krótsze Prawe krótsze Drzwi składane, okucie z lewej strony Drzwi składane, okucie z prawej strony Informacje o okuciu Opcje Równe, Lewe krótsze oraz Prawe krótsze mocowane są przy pomocy zawiasów Intermat (kąt otwarcia ). Opcje Drzwi składane okucie z lewej strony oraz Drzwi składane okucie z prawej strony mocowane są przy pomocy zawiasów o dużym kącie otwarcia oraz specjalnego zawiasu do drzwi składanych. SelectionProf_Podrecznik_PL.pdf 87 / 149

88 Szafka narożnikowa Revo 45 Wprowadzane dane / wybór w SelectionProfessional Wymiary korpusu Wysokość korpusu: Wysokość korpusu w przypadku Revo 45 oraz 90 nie należy porównywać 1:1 z wysokością korpusu zwykłej szafki dolnej. W przypadku Revo 45/90 podczas otwarcia front chowa się do wnętrza korpusu. Dla obu konstrukcji nie jest wymagany wieniec górny. A = Narożnikowa szafka dolna Revo 90/45 H = 747mm B = Standardowa szafka dolna H = 720mm 1 = Wieniec dolny szafki narożnikowej typu Revo 2 = Wieniec dolny standardowej szafki dolnej C = Nałożenie wieniec dolny Nałożenie = 16mm, szczelina = 4mm 11mm = Przestrzeń pomiędzy drzwiami a wieńcem dolnym przy Revo 90/45 27mm = Różnica wysokości korpusu, 720mm + 27mm = 747mm 88 / 149 SelectionProf_Podrecznik_PL.pdf

89 Szerokość korpusu: Szerokość korpusu oraz głębokość boków są stałe i nie można ich zmienić. Dostosowane zostały do optymalnych wartości okucia. Front: Dodany zostanie front płytowy prosty. Front w optyce stali szlachetnej nie jest uwzględniony. Wymiary frontu są stałe w zależności od grubości boku. Grubość boku A Szerokość otwarcia B Szerokość drzwi SelectionProf_Podrecznik_PL.pdf 89 / 149

90 Wieniec dolny / cokół Wieniec dolny jest skrócony o 40 mm aby nie był widoczny z zewnątrz. Cokół cofnięty jest w stosunku do wieńca dolnego o 10mm. A = Wieniec dolny, cofnięty o wartość x1 B = Cokół, cofnięty o wartość x2 C = Drzwi Podcięcie boku = 11mm + grubość wieńca dolnego 90 / 149 SelectionProf_Podrecznik_PL.pdf

91 Szafka narożnikowa Revo 90 Wprowadzane dane / wybór w SelectionProfessional Wymiary korpusu Przykład zabudowy: Można dokonać wyboru pomiędzy wymiarami korpusu 800*800 oraz 900*900. Wysokość korpusu: Parametry wyjściowe analogicznie do Revo 45 Szerokość korpusu: Wieniec górny: Wieniec dolny / cokół: Szerokość korpusu oraz głębokość boków są stałe i nie można ich zmienić. Dostosowane zostały do optymalnych wartości okucia. Dla Revo 90 nie jest wymagany wieniec górny. Konstrukcja wymiarów cofnięcia wieńca dolnego oraz cokołu jest taka samo co w przypadku Revo 45. SelectionProf_Podrecznik_PL.pdf 91 / 149

92 Okucie obrotowe 1/2 koła Wprowadzane dane / wybór w SelectionProfessional Wersja lewa / prawa Okucie obrotowe 1/2 koła dostępne jest w wersji lewej oraz prawej. Konstrukcje są odbiciem lustrzanym. Okucia dla obu rozwiązań są identyczne. Wersja lewa Wersja prawa Wymiary korpusu Przykład zabudowy: Szerokość: Szerokość drzwi: Szerokość zabudowy: Szerokość otwarcia drzwi: Głębokość: Można dokonać wyboru pomiędzy 850 Arena, 850 kosz druciany, 750 Arena Wymiar A, szerokość korpusu Wymiar B, szerokość drzwi Wymiar C, pole informacyjne, bez możliwości zmiany, ważne dla zestawienie z kolejną szafką dolną Wymiar D, pole informacyjne, bez możliwości zmiany Wymiar E, głębokość korpusu 92 / 149 SelectionProf_Podrecznik_PL.pdf

93 Zależność wymiarów W przypadku zmiany szerokości szafki (wymiar A) zmieniona zostanie szerokość zabudowy (wymiar C). Szerokość drzwi (wymiar B) pozostanie taka sama. W przypadku zmiany szerokości drzwi (wymiar B) zmieniona zostanie szerokość korpusu (wymiar A). Szerokość zabudowy pozostanie taka sama. Kąt blendy Widoczna długość kąta 0 = Długość kąta A Widoczna długość kąta 90 = Długość kąta B Informacja słupku: Słupek ma stały wymiar. Dane frontu Wysokość zawiasu na dole / na górze: Pozycja zawiasów liczona jest od dołu. Należy zwrócić uwagą, aby nie doszło do kolizji z elementami mocującymi oś obrotową. SelectionProf_Podrecznik_PL.pdf 93 / 149

94 4. Opis funkcji części CAD 4.1 Wprowadzenie do części CAD W programie Designer będącym częścią SeletionProfessional można konstruować szafy, zmieniać je i zapisywać. Z poziomu Designer można również uruchomić przy pomocy managera dokumentów automatyczne wymiarowanie. Program AutoCAD wykorzystywany jest głównie dla następujących zadań: - Dokładny widok w 3D, wraz ze wszystkimi szczegółami okuć oraz elementami konstrukcyjnymi - Dokładne wymiarowanie wybranych elementów - Wymiarowanie widoku korpusu - Eksport mebla w formacie DWG/DXF - Wydruk / plot szafy Aranżacja pomieszczenia bazuje na systemie AutoCAD i dlatego też uruchamiana jest ze środowiska AutoCAD. 4.2 Powierzchnia AutoCAD Funkcje menu Plik Nowy Import Eksport Drukuj Ustawienia Zakończ Edycja Cofnij Powtórz Informacja CAD Informacja Designer Usuń szafkę Usuń szafkę z listy Usuń element Tworzy pusta stronę Rysunki AutoCAD mogą zostać wczytane Rysunki AutoCAD mogą zostać wyprowadzone Aktualny rysunek może zostać wydrukowany Ustawienia AutoCAD, tutaj nie należy dokonywać żadnych zmian Kończy program. SelectionProfessional zostaje poprawnie zakończony poprzez Designer, a nie przez tę funkcję AutoCAD Cofa o jeden krok Powtarza krok Informacje o elemencie Informacje o elemencie Usuwa gotową szafkę Usuwa jedną konkretną szafkę spośród wielu wstawionych Usuwa pojedyncze linie, wymiarowania, elementy dekoracyjne itd. 94 / 149 SelectionProf_Podrecznik_PL.pdf

95 Widok Wyświetl szczegóły Rysunek-... Zoom > Symbol BKS włącz/wyłącz Panoramuj Ukryj krawędzie Model siatki 3D Widok powierzchni 3D Pokaż w kolorze Wyodrębnij elementy Ukryj elementy Pokaż wszystkie Asystent Dodatki Wymiarowanie elementu > Wymiarowanie ręczne Miara Emisja obrazu na > Tekst Narzędzia > Okna Definiuje wyświetlanie szczegółów. Przy niskim poziomie wyświetlenia, zwłaszcza w przypadku bardzo złożonych konstrukcji, umożliwia osiągnięcie większej prędkości. Niski = pokazuje kontury szafki, bez okuć Średni = pokazuje wraz z okuciami Wysoki = Pokazuje wraz z okuciami i otworami wierconymi Definiuje różne widoki AutoCAD Różne możliwości powiększania i pomniejszania Włącza lub wyłącza krzyż koordynatów Przesunięcie rysunku Przedstawia ukryty widok szafki. Należy zwrócić uwagę na to, że ten widok nie jest drukowany automatycznie. Przedstawia wyraźniej krawędzie, przechodzi ponownie od trybu ukrytego do trybu siatkowego. Cieniuje powierzchnię Wyświetla konstrukcję w wybranej powierzchni Wyświetla tylko wybrane elementy Ukrywa poszczególne strony, ścianki itd. Wyświetla ponownie wszystkie boki, ściany, itp. Jeżeli asystent został wyłączony, można go ponownie włączyć za pomocą tej funkcji. Tutaj można wybrać wymiarowanie elementu Funkcja wymiarowania dla widoków ścianki Mierzy określony odcinek Przekazuje treść z monitora do drukarki. Treść może też zostać zapisana jako plik. Dołącza komentarz tekstowy do rysunku. Zawiera proste polecenia w postaci znaków W SelectionProfessional jest jedno okno główne, w którym pokazywany jest aktualny rysunek Designer. Nigdy nie można zamykać tego okna. Oprócz niego mogą zostać otwarte inne okna, aby równolegle do konstrukcji Designera wykonywać aranżację pomieszczenia. Poszczególne okna są przedstawione w menu.? Informacje o SelectionProfessional SelectionProf_Podrecznik_PL.pdf 95 / 149

96 4.2.2 Funkcje ikon AutoCAD Ikony są opisywane od lewej do prawej strony. - tworzy nowy projekt - otwiera istniejący plik albo szuka go - Zapisuje aktywny plik z aktualną nazwą pliku, miejscem przechowywania i formatem pliku - drukuje aktywny rysunek. Aby wybrać opcje drukowania, w menu plik należy kliknąć na Drukuj - Czynność cofania. Wraca o jeden krok na liście czynności. - Czynność powtarzania. Powtarza właśnie wykonaną czynność. - Po naciśnięciu przycisku całą konstrukcja zostaje przedstawiona na monitorze - Po naciśnięciu przycisku można powiększyć jeden z obszarów konstrukcji - Po naciśnięciu przycisku widok konstrukcji na monitorze zostaje powiększony - Po naciśnięciu przycisku widok konstrukcji na monitorze zostaje pomniejszony - Zoom w czasie rzeczywistym. Zoom jest możliwy po wciśnięciu lewego przycisku myszy. - Funkcja panoramowania. Po wciśnięciu lewego przycisku myszy można przesuwać myszką widok na monitorze. 96 / 149 SelectionProf_Podrecznik_PL.pdf

97 - Widok z góry. Widok konstrukcji z góry. - Widok z boku z lewej strony. Widok konstrukcji z lewe strony. - Widok z boku z prawej strony. Widok konstrukcji z prawej strony. - Widok z przodu. Widok konstrukcji z przodu. - Widok z tyłu. Widok konstrukcji od tyłu. - Widok izometryczny południowo-zachodni - Widok izometryczny południowo-wschodni - Widok izometryczny północno-wschodni - Widok izometryczny północno-zachodni - Orbita trójwymiarowa. W tym widoku pokój może być dowolnie okręcany w każdym kierunku. - Model siatki 3D - Ukryj krawędzie - Widok powierzchni 3D - Pokaż w kolorze - Symbole świetlne włącz/wyłącz - Usuń element. Usuwa gotową szafkę. - Po wciśnięciu przycisku można wybrać konstrukcję, która ma zostać usunięta. - Po wciśnięciu przycisku można usunąć zaznaczony wcześniej element. Kliknij na przycisk. Widok kursora zmieni się. Zaznacz element i naciśnij klawisz powrotu. - Po naciśnięciu przycisku można przeciągnąć okienko tekstowe do widoku monitora i wprowadzić dowolny tekst. - Miara odstępu między dwoma punktami - Ręczne wymiarowanie rysunku - Dopasowane wymiarowanie rysunku - Wymiarowanie dalej od pierwszego punktu - Wymiarowanie średnicy nawierceń itp. - Wymiarowanie elementu. Tworzy wymierzony rysunek wybranego elementu - Obróć wymierzony artykuł w kierunku X - Obróć wymierzony artykuł w kierunku XY - Za pomocą tej funkcji można powrócić po wymiarowaniu do obrazu wyjściowego - Wyodrębnia element, tak że tylko on zostaje przedstawiony - Przesuń artykuł. Za pomocą tej można dowolnie odręcznie przesuwać w pokoju SelectionProf_Podrecznik_PL.pdf 97 / 149

98 wybrany artykuł. - Obróć artykuł. Za pomocą tej funkcji można dowolnie odręcznie obracać wybrany artykuł. Najpierw należy wybrać myszką punkt rotacji i następnie obrócić artykuł wokół tego punktu. - Ponownie dodaje artykuł 4.3 Utwórz nowy projekt Przy pomocy tej funkcji tworzona jest nowa aranżacja pomieszczenia lub zapisywane są zmiany istniejącej już aranżacji. Zapisywany jest tu podgląd pomieszczenia, można również podać nazwę klienta, nazwisko osoby opracowującej projekt, itp. 98 / 149 SelectionProf_Podrecznik_PL.pdf

99 4.3.1 Porównanie poszczególnych funkcji zapisywania w SelecitonProfessional Zapisywanie w programie Designer Plik > Eksport w programie Designer W programie Designer zapisywana jest skonstruowana szafka. Szafka zapisywana jest w określonym wcześniej folderze, których liczba może być dowolnie zwiększana. Foldery znajdują się na C:\Selection\User\CAD (C:\Selection jest folderem instalacyjnym programu SelectionProfessional) Aby móc otworzyć konstrukcje szafek na innym komputerze posiadającym SeletionProfessional, należy je uprzednio wyeksportować. W tym celu nie musimy otwierać danej konstrukcji w programie Designer. Po wyborze funkcji Eksport z menu Plik w programie Designer należy wskazać plik z konstrukcją szafki, którą chcemy wyeksportować. Następnie podajemy nazwą folderu docelowego. W tym przypadku może to być dowolny folder. Na koniec przy pomocy funkcji Plik > Import kopiujemy na innym komputerze konstrukcję szafki do wskazanego folderu. Konstrukcja szafki może zostać otwarta. Utwórz projekt Aby zapisać nową aranżację pomieszczenia, wykorzystywana jest funkcja Utwórz projekt. W tym przypadku wszystkie informacje wiązane z tym projektem zapisywane są w bazie danych. Plik > Eksport w SelectionCAD Aby móc otworzyć projekty pomieszczeń na innym komputerze należy je uprzednio wyeksportować. W tym przypadku należy otworzyć plik z projektem pomieszczenia. Po kliknięciu na funkcję Eksport z menu Plik, należy podać dowolny folder docelowy. Następnie przy pomocy funkcji Plik > Import w SelectionCAD można otworzyć plik na innym komputerze. Jeśli projekt ten ma być w przyszłości otwierany przy pomocy Utwórz / załaduj projekt wówczas należy go zapisać przy pomocy Zapisz projekt. SelectionProf_Podrecznik_PL.pdf 99 / 149

100 4.3.2 Utwórz projekt Przy pomocy funkcji Utwórz projekt zapisywane są nowe aranżacje pomieszczenia. Aby utworzyć nowy projekt wskazane jest wcześniejsze stworzenie aranżacji pomieszczenia. W przeciwnym wypadku niemożliwe jest utworzenie informacji dodatkowych. Po wywołaniu funkcji otwarte zostanie okno Zapisz projekt. Tutaj wprowadzana jest nazwa projektu (1) oraz informacje dodatkowe (2) i zapisywane przy pomocy zielonego haczyka. Nazwa projektu wyświetlona zostanie z liście projektów (4). Podgląd (3) tworzony jest na podstawie widoku w SelectionCAD. Nie uwzględnia się tutaj czy krawędzie miały zostać ukryte. W liście ostatnio otwartych projektów (5) wyświetlone są wszystkie projekty, które ostatnio zostały otwarte 100 / 149 SelectionProf_Podrecznik_PL.pdf

101 Pasek menu (6) składa się z następujących elementów: usuwa istniejący projekt tworzy nowy folder w liście projektów aktualizuje listę projektów wyszukuje projekt wywołuje pomoc Załadowanie projektu Przy pomocy funkcji Załaduj projekt można otworzyć istniejące aranżacje pomieszczenia. Otwarte okno odpowiada oknu Zapisz projekt Zapisz projekt Przy pomocy funkcji Zapisz projekt zapisywane są zamiany w istniejącej aranżacji pomieszczenia. Obecny projekt zostanie zastąpiony (nadpisany). SelectionProf_Podrecznik_PL.pdf 101 / 149

102 4.4 Wymiarowanie Wymiarowanie elementu Za pomocą przycisku Wymiarowanie elementu można wymiarować różne elementy szafki (ścianki, półki, drzwiczki itd.). Po kliknięciu przycisku Wymiarowanie elementu wyświetlacz myszki zmieni się na małą ramkę. Wtedy należy tą ramką kliknąć dokładnie w linię wybranego elementu (patrz obrazek poniżej). W następstwie pokaże się wymierzony element. W celu dalszego wymiarowania należy ponownie kliknąć na przycisk Wymiarowanie elementu i na nowo można wybrać jakiś element. Aby zakończyć wymiarowanie należy kliknąć na przycisk Odwróć wymiarowanie. Za pomocą przycisku Obróć wymiarowany artykuł X artykuł XY można obracać wymiarowane elementy. oraz Obróć wymiarowany Rodzaj wymiarowania można ustawić w menu w Dodatki / Wymiarowanie elementu / Ustawienia.. Styl Całkowity = Całkowite wymiarowanie od spodniej lewej strony Łańcuchowy = Względne wymiarowanie od otworu wierconego do otworu wierconego 102 / 149 SelectionProf_Podrecznik_PL.pdf

103 Jednostka Milimetr Cal = Ustawić wymiarowanie na jednostkę mm. = Ustawić wymiarowanie na jednostkę cal. Utwórz tekst informacje = Po uruchomieniu opcji podane zostaną informacje takie jak: głębokość wpustu, średnica wiercenia, głębokość wiercenia itd Wymiarowanie widoku Za pomocą przycisku Ręczne wymiarowanie rysunku lub Dopasowane wymiarowanie rysunku dokonać własne wymiarowanie. Można na przykład wybrać widok szafki z przodu i samemu wymiarować szafkę. W tym celu należy wybrać właściwą funkcję i podać punkt początkowy wymiarowania. Kliknąć na jedną krawędź korpusu i ustawić początek linii wymiarowania, następnie punkt końcowy wymiarowania i w końcu ustawienie linii wymiarowej. Program wspomaga obsługę za pomocą funkcji przechwytujących. To oznacza, że koniec linii jest automatycznie szukany i znajdowany. Można to rozpoznać po małym, fioletowym prostokącie. Jeżeli jest widoczny, to wystarczy nacisnąć lewy przycisk myszki i punkt końcowy zostanie rozpoznany. Przy pomocy przycisku Kontynuuj wymiarowanie możecie Państwo dodać wymiarowanie taśmowe do ostatnio utworzonego wymiarowania. Przy pomocy przycisku Średnica można zwymiarować łuki i koła. Przy pomocy przycisku Zwymiaruj można pobrać wymiary z widoków, bez konieczności wyświetlenia zwymiarowania w widoku. Zwymiarowana odległość zostanie wyświetlona w polu dialogu. Przy pomocy przycisku Tekst można wstawić pole tekstowe, które zostanie wydrukowane wraz z widokiem. SelectionProf_Podrecznik_PL.pdf 103 / 149

104 4.4.3 Widok szafki Wybierając w Menu punkt Widok / Wyświetlanie szczegółów możecie Państwo określić poziom dokładności wyświetlanych szczegółów. - Niski: Wyświetlane są tylko elementy i uchwyty. Ten poziom dokładności nadaje się przede wszystkim do aranżacji pomieszczenia. - Średni: Wyświetlane są elementy, uchwyty i okucia bez nawierceń. - Wysoki: Wyświetlane są elementy, uchwyty i okucia wraz z nawierceniami. Poprzez punkt menu Widok/Widoki rysunku można wybrać widok szafki. Za pomocą przycisku Widok lub punktu menu Widok/rysunki-..., możecie Państwo wybrać widok szafki. Poprzez Ukryj krawędzie otrzymujemy ukryty widok szafki. Poprze Widok powierzchni 3D otrzymacie Państwo ukryty i kolorowy widok szafki 104 / 149 SelectionProf_Podrecznik_PL.pdf

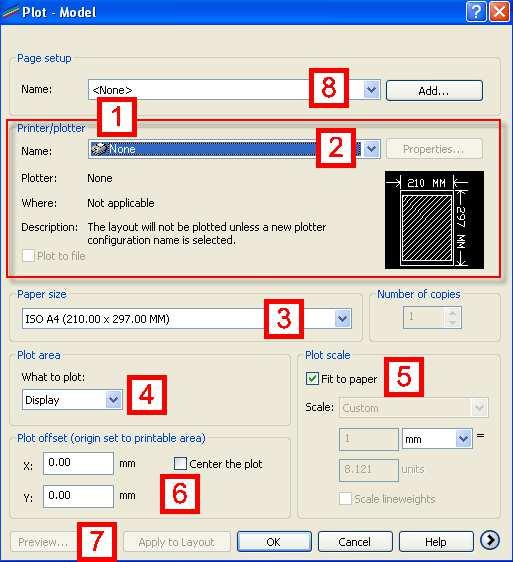

105 4.5 Drukowanie / Plotowanie Aby umieć zastosować poniższe objaśnienia do punktu Drukowanie/Plotowanie, najlepiej byłoby wykonać wcześniej konstrukcję szafki. Podział monitora Wszystko, co może zostać wyświetlone na monitorze, może zostać też wydrukowane. Mogą to być przykładowo perspektywiczne widoki szafki, zwymiarowane elementy (boki, wieńce górne, wieńce dolne itd.), powiększone fragmenty lub widoki pomieszczeń. Przed wydrukowaniem rysunku, zalecane jest wyświetlenie go na monitorze w taki sposób, jaki ma zostać później wydrukowany. Jeżeli ma zostać wydrukowany widok perspektywiczny szafki, wtedy rysunek powinien zostać umiejscowiony jak poniżej. Aby otrzymać taki rysunek jak przedstawiony poniżej należy nacisnąć przycisk Widok ogólny. Natomiast, jeżeli chcemy wydrukować tylko jeden fragment szafki, np. jedno połączenie kątowe, wtedy możemy posłużyć się przyciskiem Zoom okna. Jeśli nie chcemy, aby wydrukowane zostały ukryte krawędzie, wówczas należy przy pomocy przycisku Ukryj krawędzie lub punktu menu Widok / Ukryj krawędzie wyłączyć niewidoczne krawędzie. Jeśli chcemy wydrukować rysunek w kolorze, wówczas należy wyświetlić ją z powierzchniami w kolorze. Wydruk odpowiada zawsze obrazowi na monitorze. SelectionProf_Podrecznik_PL.pdf 105 / 149

106 Wywołanie funkcji Gdy rysunek jest już optymalnie umiejscowiony na monitorze można otworzyć okno Plotowanie przy pomocy przycisku Plotowanie lub wybierając w menu Plik/Drukuj. Można tu ustawić wszystkie istotne dane dotyczące drukowania. Wybór drukarki W polu Drukarka/ploter (1) obok pola nazwa powinna zostać wyświetlona wybrana drukarka. Jeśli w tym polu zobaczymy Brak/nie ma, wówczas należy wybrać żądaną drukarkę przy pomocy rozwijanego menu (2). Format papieru: (3) Tutaj można wybrać format papieru. Wielkość zależy od możliwości drukarki / plotera.. Zakres plotowania (4): W rozwijanej liście do wyboru są opcje Ekran, Okno, Granice i linie. Ekran: Gdy wybrany zostanie ten punkt, wtedy zostanie wydrukowana aktualna treść na monitorze. Okno: Po wybraniu tego punktu można poprzez przycisk Okno podać określony zakres druku (patrz także dalszy przykład). 106 / 149 SelectionProf_Podrecznik_PL.pdf

107 Granice i linie: Przy tym punkcie wydrukowany zostanie kompletny rysunek. Wcześniej ustawiony zoom nie zostanie uwzględniony. Skala plotowania: (5) Tutaj można podać skalę. Po dopasowaniu rysunek pasuje optymalnie do arkusza. Oprócz tego można wybrać skale: 1:2, 1:4 itd. Odstęp plotowania: (6) Jeżeli zostanie wybrana opcja Centrowanie plotu, wtedy rysunek zostanie rozmieszczony optymalnie pod względem wysokości i szerokości. Wprowadzenie danych do x lub y pozwala na utworzenie marginesu o podanych wymiarach. Podgląd (7): Przedstawienie na ekranie rysunku, który zostanie wydrukowany. Ustawienie strony (8): Tutaj można zapisać zamiany dokonane w oknie drukowania. W tym celu należy kliknąć na przycisk Dodaj o podać nazwę. SelectionProf_Podrecznik_PL.pdf 107 / 149

108 Dalsze opcje Przy pomocy przycisku można rozwinąć dalsze opcje. Dopasowanie rysunku: (9) Podaje dopasowanie formatu papieru. Opcje cieniowanego okna widoku (10): Tutaj ustawiany jest stopień cieniowania i jakość wydruku. Cieniow.-Plot: Tutaj można ustawić różne cieniowania. Jakość: Tutaj można ustawić różne stopnie jakości. Przy wyborze Zdefiniowana przez użytkownika można ustawić wartość DPI. Tabela stylu plotowania (11): Tutaj można wybrać różne style plotowania. Nie należy wprowadzań tu żadnych zmian. Opcje plotowania (12): Tutaj dostępne są różne opcje Plotowanie w tle: Przy aktywowaniu zlecenie drukowania zostanie wykonane w tle. Plotowanie ze stylami: Aktywuje tabele stylu plotowania. Włącz oznakowanie plotowania: Tutaj można podać oznakowania, jak np. datę, nazwę rysunku, itp. i wydrukować na rysunku. Zapisz zmiany w układzie: Zapisuje dokonane zmiany w układzie. 108 / 149 SelectionProf_Podrecznik_PL.pdf

109 Przykład 1 Chcemy wydrukować wybraną wcześniej szafkę. W tym celu wybieramy w menu punkt Plik/Drukuj. Wybieramy odpowiednią drukarkę ploter z (2). Wybieramy odpowiedni format papieru (3), np. A4. Wybieramy opcję Podgląd (7). Na obrazie widać rysunek tak jak zostanie wydrukowany. Opuszczamy to okno bądź za pomocą prawego przycisku myszy i wybieramy w oknie komendę Zakończ bądź naciskamy na klawiaturze klawisz Esc. Aby wydrukować rysunek, klikamy następnie w oknie Plotowanie na pole OK. Przykład 2 Oczywiście możemy drukować nie tylko widok szafki, ale także poszczególne elementy. W tym przykładzie ma zostać wydrukowany bok korpusu. Klikamy na przycisk Wymiarowanie elementu i zaznaczamy małą ramką bok korpusu. Następnie widzimy wymierzony bok korpusu w widoku z góry. Klikamy na przycisk Zoom wszystkiego. Uruchamiamy drukowanie tak jak w przykładzie 1. Wybieramy z rozwijanej listy w zakresie plotowania (4) pozycję Okno. Przenosimy się z powrotem do okna konstrukcyjnego i widzimy rysunek. Za pomocą myszy możemy wybrać fragment, który ma zostać wydrukowany. W tym celu najeżdżamy myszą na lewy górny róg rysunku i klikamy ponownie na lewy przycisk myszy. Potem najeżdżamy myszką prawy dolny róg rysunku i klikamy lewym przyciskiem myszy. Na koniec widzimy okno wydruku. Prostokątny obszar jest tym, który później zostanie wydrukowany. Przy pomocy przycisku Okno można ponownie zdefiniować ten obszar. Jeśli teraz znowu klikniemy na pole Podgląd (7), zobaczymy dokładnie zaznaczony obszar, który wybraliśmy. Opuszczamy to okno za pomocą prawego przycisku myszy i wybieramy w oknie komendę Zakończ. Aby wydrukować rysunek, klikamy na pole OK. SelectionProf_Podrecznik_PL.pdf 109 / 149

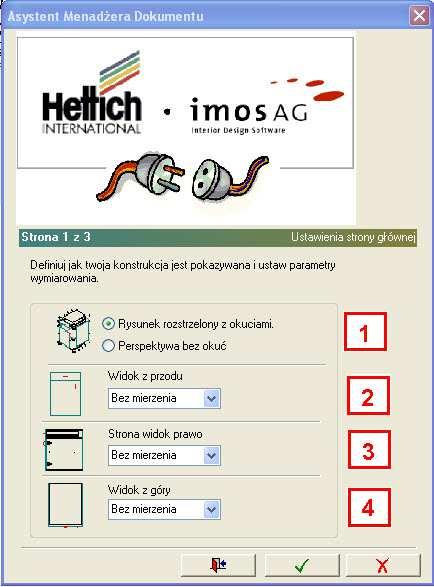

110 5. Menedżer dokumentów 5.1 Podstawy Menedżer dokumentów stwarza możliwość zbiorczego drukowania dokumentów dla celów produkcyjnych. Wygląd i zakres tych dokumentów produkcyjnych możemy zdefiniować sami lub też posłużyć się przygotowanymi formularzami. Można wydrukować następujące informacje: Widoki z przodu, z góry, z boku z albo bez wymiarowania Trójwymiarowy rysunek rozkładany na części lub perspektywiczny widok 3D Specyfikację drewnianych elementów konstrukcji Listę okuć do zamówienia 5.2 Uruchomienie menedżera dokumentów Na koniec konstruowania możemy uruchomić menedżera dokumentów poprzez link Wyświetl zwymiarowane elementy. Link ten można znaleźć w trójwymiarowym widoku Designera oraz w CAD w Asystencie Dane wyjściowe. Asystent menedżera dokumentów 1 Wstecz 2 Zapisz 3 Anuluj 4 Menu 110 / 149 SelectionProf_Podrecznik_PL.pdf

111 5.3 Natychmiastowe uruchomienie menedżera dokumentów Aby natychmiast uruchomić eksport zbioru dokumentów należy wybrać z listy (1) jeden spośród uprzednio zdefiniowanych szablonów i kliknąć na Zapisz. Rozpoczyna się generowanie i automatycznie wytwarzany jest zbiór dokumentów. Na koniec otwiera się automatycznie podgląd dokumentów. Jeżeli chcemy wydrukować te dokumenty, klikamy na symbol drukarki lewej stronie na pasku menu. Aby zamknąć, klikamy na X. u góry po 5.4 Tworzenie nowego przykładu Aby stworzyć nowy przykład, wpisujemy najpierw nową nazwę w polu (1) i klikamy na Zapisz. SelectionProf_Podrecznik_PL.pdf 111 / 149

112 5.4.1 Widok wymiarowania Następnie dokonywane są ustawienia dla pierwszej strony. Przechodzimy dalej klikając na Zapisz. 1 Definicja rysunku rozkładanego na części 2 Definicja widok z przodu 3 Definicja widok z boku 4 Definicja widok z góry Układ (Layout) Drugi krok to określenie, w jaki sposób mają zostać przedstawione 4 widoki szafki. Ustawiony zostaje również sposób wymiarowania. 1 Podział strony 2 Definicja wymiarowania 3 Wyświetlenie tekstów pomocniczych, np. średnica nawiercenia, głębokość nawiercenia Przechodzimy dalej klikając na Zapisz. 112 / 149 SelectionProf_Podrecznik_PL.pdf

113 5.4.3 Format strony W kolejnym kroku określamy format strony. Przechodzimy dalej klikając na Zapisz. 1 Definicja format strony 2 Definicja wielkość strony 3 Definicja marginesy strony 4 Wyświetlenie położenia elementu w korpusie przy każdej części 5 Liczba elementów na stronie Eksport Na końcu odbywa się automatyczne generowanie zbioru dokumentów. 5.5 Edytuj przykład Aby zmienić istniejący przykład wybieramy przykład, jaki chcemy zastosować z listy (1( i klikamy na Zapisz. Dalsze postępowanie jest takie samo jak przy tworzeniu nowego przykładu. SelectionProf_Podrecznik_PL.pdf 113 / 149

114 5.6 Usuń istniejący przykład Aby usunąć przykład wybieramy go z listy (1) i klikamy na Usuń (2). 5.7 Specyfikacja drewnianych elementów konstrukcji Przy pomocy linku Specyfikacja drewnianych elementów konstrukcji po lewej stronie w Asystencie utworzona zostanie skumulowana lista wszystkich wykorzystanych elementów. 5.8 Lista okuć Hettich do zamówienia Przy pomocy linku Lista okuć Hettich do zamówienia po lewej stronie w Asystencie utworzona zostanie skumulowana lista wszystkich wykorzystanych okuć firmy Hettich. 114 / 149 SelectionProf_Podrecznik_PL.pdf

115 6. Funkcje Aranżacji pomieszczenia 6.1 Wprowadzenie Aranżacja pomieszczenia będąc narzędziem do planowania pozwala na przedstawienie szafek wykonanych za pomocą Selection w określonym rozplanowaniu. Inaczej niż w dotychczas znanym trójwymiarowym (3D) systemie planowania użytkownik prowadzony jest w ergonomiczny sposób przez program za pomocą asystenta. Do głównych funkcji aranżacji pomieszczenia należą: parametryczny wybór rzutu poziomego ścian, generowanie trójwymiarowe. Przygotowanie różnych podstawowych konfiguracji z prostą ścianą, ścianą L i ścianą U. Stworzenie różnorodnych elementów okien i drzwi. Przedstawienie w różnych widokach, izometrii i punkcie zbiegu Możliwość dodania elementów szafek i elementów dekoracyjnych. Możliwość stworzenia blatów roboczych, cokołów, listew wieńczących oraz widocznych boków 6.2 Uruchomienie Aranżacji pomieszczenia Aranżacje pomieszczenia uruchamia się obszaru programu Selection CAD. Z programu Designer można uruchomić obszar CAD poprzez asystenta CAD/Aranżacja pomieszczenia. Poprzez zakładkę Aranżacja pomieszczenia wywołujemy asystenta aranżacji pomieszczenia. Zawsze przed uruchomieniem Aranżacji pomieszczenia należy wywołać funkcję Nowa aranżacja pomieszczenia. W ten sposób otwarte zostanie nowe puste okno. SelectionProf_Podrecznik_PL.pdf 115 / 149

116 6.3 Zdefiniuj ścianę Podręcznik SelectionProfessional Zaczynamy od funkcji Zdefiniuj ścianę. Asystent aranżacji pomieszczenia posiada różna opcje ustawień: 1. Definicja typu ściany 2. Tutaj ustawia się bazę wymiarową dla długości a) ściana zewnętrzna b) ściana środkowa c) ściana wewnętrzna (ustawienie wstępne) 3. Dane o wysokości ściany i grubości ściany 4. Tutaj podawane są długości ścian dla odpowiednich części ścian. 5. Zamknij ściankę: Punk początkowy ścianki i punkt końcowy ścianki są automatycznie łączone ze 116 / 149 SelectionProf_Podrecznik_PL.pdf

117 sobą a pokój zamykany. Podłoga: Do pokoju dodawana jest podłoga. Sufit: Do pokoju dodawany jest sufit. 6. Dane o materiałach, z których wykonana jest ściana i sufit. 7. Podgląd wybranego typu ściany w odpowiedniej długości. Przy wyborze materiału wyświetlana jest tu odpowiednia powierzchnia Ściana typu swobodna konstrukcja ściany Ściana typu swobodna konstrukcja ściany stanowi ewenement. Można tutaj konstruować swobodne ściany o dowolnej liczbie segmentów i kątów. W związku z tym, że obraz ściany powinien być kompleksowy, zalecamy najpierw zmienić w CAD widok z góry. Po wybraniu funkcji Zdefiniuj ścianę i wybraniu ustawienia Swobodna ściana konstrukcyjna należy wykonać następujące kroki: 1. Wybrać przycisk. 2. Pojawi się okno AutoCAD. Kursor myszki zmieni się na mały krzyżyk. 3. Definiujemy punkt początkowy pierwszej ściany. W tym celu należy kliknąć myszką na dowolny punkt w oknie AutoCAD (najlepiej u dołu po lewej stronie). 4. Długość ściany i punkt końcowy ściany można zdefiniować na trzy sposoby: a) Określamy za pomocą myszki koniec ściany, kąt ściany i długość ściany. Jako pomoc służy małe okienko, w którym podawana jest długość i kąt. Jeżeli wybraliśmy właściwe ustawienie, to klikamy lewym przyciskiem myszy i ściana zostanie narysowana. b) Długość ściany można też określić bezpośrednio poprzez numeryczne wprowadzenie danych do okienka poleceń. Gdy wpiszemy np. 2000, to od aktualnego punktu początkowego narysowana zostanie ścian o długości 2m. Kąt kieruje się w stronę aktualnie ustawionego kąta c) Kreślenie długości i kątów w trybie prostokątnym : Jeżeli życzymy sobie kreślenia ścian w trybie prostokątnym, to możemy go ustawić naciskając klawisz F8 na klawiaturze. Ponowne naciśnięcie klawisza A8 wyłącza ten tryb. Teraz należy jeszcze określić kierunek ściany w kierunku x lub y i można wprowadzić bezpośrednio długość ściany. Oprócz samego wprowadzenia długości ścian zmieniając kierunek ruchu myszki, możemy też określić SelectionProf_Podrecznik_PL.pdf 117 / 149

118 dokładny kąt poprzez numeryczne wprowadzenie danych. Wprowadzamy kąt w trybie Ortho poprzedzając go znakiem <, np. <30. W ten sposób ściana zostanie nachylona o 30 stopni w stosunku do stanu wyjściowego. Następnie można dokładnie określić ponownie długość ukośnie położonej ściany poprzez numeryczne wprowadzenie długości. 5. W taki sam sposób należy postępować z następnym segmentem ściany. Możliwe jest też wbudowywanie ścian o wygiętej linii. W tym celu do okienka poleceń należy wpisać litery GE jako skrót od wygięty i potwierdzić przez ENTER. Następnie za pomocą myszki wybieramy punkt środkowy a potem wyznaczamy punkt końcowy okręgu. Jeżeli następna ściana znowu ma być prosta, wpisujemy litery LI jako skrót od linia i również potwierdzamy przez ENTER. Gdy chcemy zakończyć konstrukcję ściany, wtedy naciskamy ENTER i konstrukcja jest zakończona. 118 / 149 SelectionProf_Podrecznik_PL.pdf

119 6.4 Zdefiniuj okna / drzwi i sposób otwarcia W obszarze okien, drzwi i sposobów otwierania najpierw wybieramy Stylowe a następnie Wymiary i Punkt odniesienia Poszczególne funkcje zostaną objaśnione na przykładzie drzwi. Są one analogiczne dla okien i sposobów otwierania. 1) Wybór stylu drzwi (względnie stylu okna, stylu sposobu otwierania) 2) Wybór zatrzymania 3) Wymiary: szerokość i wysokość wyznaczają wymiary drzwi. Wysokość progu wyznacza odległość krawędzi dolnej drzwi od podłogi. W przypadku drzwi podwójnych dane nie uwzględnia się danych dla zamknięcia. 4) Drzwi (okna, sposoby otwierania) mogą być zdefiniowane poprzez odległość od punktu odniesienia. 5) W przypadku opcji Pozycja swobodna pozycja jest określana za pomocą myszki. 6) W przypadku podawania kąta sposobu otwierania przedstawione zostają drzwi otwarte pod odpowiednim kątem. SelectionProf_Podrecznik_PL.pdf 119 / 149

120 Pozycjonowanie drzwi, okien, sposób otwierania Po wybraniu tych ustawień, potwierdzamy wprowadzone dane za pomocą zielonego haczyka. Ponownie pojawia się okno AutoCAD. Wybieramy jedną ścianę, w którą mają zostać wbudowane drzwi (względnie okno, sposób otwierania). W tym celu należy najechać dokładnie na linię odpowiedniej ściany. W zależności od tego czy klikniemy bliżej lewego czy prawego końca ściany, punkt odniesienia będzie liczony od tego właśnie końca. 6.5 Modyfikuj okna, drzwi, sposoby otwierania Jeżeli mają zostać dokonane zmiany w już wstawionych drzwiach, oknach i sposobach otwierania, dokonujemy tego za pomocą funkcji Zmień okna, drzwi i sposoby otwierania. 1) Po wybraniu funkcji zaznaczamy drzwi / okno / sposób otwierania, które mają zostać zmienione. W tym celu należy kliknąć dokładnie na linię tego obiektu. 2) Otwiera się odpowiedni asystent (drzwi/okno/sposób otwierania). Wprowadzamy zmiany i potwierdzamy za pomocą zielonego haczyka. 6.6 Usuń okna, drzwi i sposoby otwierania Okna, drzwi i sposoby otwierania można usunąć za pomocą ikony Usuń element listy funkcji. W tym celu wybieramy ikonę Usuń element i następnie klikamy myszką na odpowiedni element (okno...). Usunięcie potwierdzamy przez ENTER / 149 SelectionProf_Podrecznik_PL.pdf

121 6.7 Zmiana właściwości ściany Przy pomocy funkcji Zmiana właściwości ściany można później zmienić wysokość, grubość, rodzaj materiału oraz ustawienie ściany. Po wybraniu tej funkcji kursor myszki zmieni się w mały kwadrat. Kwadratem tym należy zaznaczyć linię ściany, którą chcemy zmienić. Ściana zostanie przedstawiona jako przerywana linia. Można zaznaczyć więcej ścian jedna po drugiej. Po wyborze wszystkich ścian, które mają być zmienione, należy potwierdzić wybór przy pomocy prawego klawisza myszki lub klawisza Enter. Otwarte zostanie okno Edycja ściany. 1 Zmienia wysokość ściany 2 Zmienia grubość ściany 3 Zmienia materiał ściany 4 Zmienia ustawienie ściany Ustawienia zapisywane są przy pomocy zielonego haczyka i właściwości ściany zostają zmienione. Jeśli chcemy zmienić dalsze ściany, wówczas należy ponownie wykonać polecenie Edycja ściany. SelectionProf_Podrecznik_PL.pdf 121 / 149

122 6.8 Wstaw meble lub wyposażenie Wybór szafki W punkcie funkcji 5. Wstaw mebel lub wyposażenie można włączyć do rozplanowania pomieszczenia szafki stworzone w SelectionProfessional. Dodatkowo można ponownie sięgnąć do biblioteki, w której znajdują się różne szafki standardowe. Po wybraniu funkcji otwiera się okno. Wybieramy odpowiedni rysunek. Jak tylko zaznaczymy nazwę pliku, w oknie podglądu pokaże się widok danego mebla. Wybieramy Otwórz, aby zapisać wybraną szafkę Wstaw meble przy ścianie Po wybraniu odpowiedniej szafki z biblioteki kursor myszki zmienia się w mały kwadrat. Teraz należy kliknąć na ścianę, przy której ma stać mebel. Ważne jest przy tym, żeby kliknąć dokładnie w linię ściany. Gdy wybraliśmy już ścianę, to korpus automatycznie ustawia się wzdłuż ściany. Wstawianie szafek i ich pozycjonowanie ułatwia opisana poniżej grafika. Aktualny punkt wstawienia szafki (tutaj np. u dołu / po prawej stronie) Przez kliknięcie na szare pole w zewnętrznych narożnikach wyświetlonej szafki można zdefiniować punkt wstawienia szafki. Aktualny punkt wstawienia jest zaznaczony na czerwono. Zmiana punktu wstawienia jest konieczna lub ma sens gdy chcemy wstawić szafkę np. Dokładnie prawym dolnym rogiem w jakiś kąt pokoju. Punktem wstawienia powinien być tylny, dolny, prawy róg szafki. Wybieramy pole, które następnie pokazuje czerwony kolor, co oznacza, że zostało aktywowane. 122 / 149 SelectionProf_Podrecznik_PL.pdf

123 Przed ostatecznym pozycjonowaniem szafka pokazana jest w postaci prostopadłościanu, który możemy dowolnie przesuwać wzdłuż ścian. W zależności od położenia ściany szafa automatycznie dopasowuje się do jej położenia. W widoku z góry szafa może teraz zostać przesunięta w róg ściany. Gdy naciśniemy lewy przycisk myszki, szafa zostanie odstawiona. Aby wydobyć szafę za ślepą listwę np. z rogu, w pole Odległość 2 wstawiamy jakąś wartość. W naszym przykładzie -50mm, aby przesunąć szafę w lewo Wstaw meble przy istniejącym obiekcie (mebel lub obiekt dekoracyjny) Jeżeli szafa została już wstawiona, można posłużyć się nią jako obiektem odniesienia dla innej planowanej szafy. Ten nowy obiekt można w dowolnej formie wstawić po prawej lub lewej stronie, z przodu, z tyłu, u góry lub u dołu istniejącego już obiektu. SelectionProf_Podrecznik_PL.pdf 123 / 149

124 Sposób postępowania: Wybieramy kolejną szafę za pomocą funkcji Wstaw meble lub elementy dekoracyjne. Klikamy myszką na wcześniej wstawioną szafę. Otworzy się nowe okno. Z pomocą szarych kwadracików (1) można określić położenie nowej szafki w stosunku do szafki już stojącej. Należy kliknąć na kwadraciki, aby wstawić nową szafkę odpowiednio z prawej lub lewej strony, z przodu lub z tyłu, od góry lub z dołu. Odległość 1 (2) definiuje odległość od istniejącej szafy. Wstaw artykuł wielokrotnie (3) umożliwia bezpośrednie wstawienie takiej samej szafy przy już istniejącej. Zaplanuj mebel o różnej głębokości (położony od ściany przedniej lub tylnej) Jeżeli np. ma zostać wstawiona górna szafa, to musi zostać skierowana na wysoki regał. Postępowanie: 1. Wstawić wysoki regał do rozplanowania pokoju 2. Wybrać górną szafę 3. Wybrać wysoki regał jako punkt odniesienia 124 / 149 SelectionProf_Podrecznik_PL.pdf

125 4. Zmienić zakładkę (patrz rysunek po lewej stronie) 5. Szafę pociągnąć za szary kwadracik do góry (1) lub na dół (2). 6. Wybrać zielony haczyk. Szafa zostaje wstawiona. Obracanie szafki Za pomocą trzeciej zakładki można wybrać funkcje obracania. Najpierw należy wybrać odpowiednią oś obrotu a następnie ustawić kąt obrotu. Kąt ustawiamy poprzez wpisanie żądanego kąta lub przy pomocy myszki po wcześniejszym odblokowaniu zamka. SelectionProf_Podrecznik_PL.pdf 125 / 149

126 6.9 Usuń artykuł Wybieramy ikonę Usuń artykuł na liście przycisków Selection. Potem należy wybrać szafę lub obiekt, który ma zostać usunięty Przesuń, obróć artykuł Gdy chcemy przesunąć szafę lub inny obiekt, wybieramy w tym celu ikonę Przesuń artykuł z listy przycisków Selection. Następnie wybieramy obiekt klikając lewym przyciskiem myszy, definiujemy punkt wyjściowy obiektu, który ma zostać przesunięty i przesuwamy na wybrane miejsce. Aby obrócić szafę lub inny obiekt wybieramy ikonę Obróć artykuł z menu. Następnie wybieramy artykuł, który ma zostać obrócony. Następnie wyznaczamy pozycję punktu obrotu i podajemy kąt obrotu. Możemy to wykonać poprzez obracanie za pomocą myszki lub przez wprowadzenie kąta obrotu (+ w lewo, - w prawo) Wybierz i wstaw obiekty dekoracyjne Aby przedstawić aranżację pomieszczenia w sposób możliwie najbardziej realistyczny, w systemie znajdują się różne elementy dekoracyjne do rozplanowania. Po aktywowaniu polecenia Wstaw meble lub wyposażenie wybieramy segregator Deko. W tym segregatorze znajdują się różne rejestry szczegółowe dla różnorodnych obszarów urządzeń. Wybieramy odpowiedni element dekoracyjny. Potem pojawia się główne okno AutoCAD, kursor myszy zmienił się w mały kwadrat. Teraz możemy zaznaczyć ścianę, szafę lub podłogę, przy której chcemy umieścić element dekoracyjny. Elementy dekoracyjne można wstawiać tak samo jak szafy. 126 / 149 SelectionProf_Podrecznik_PL.pdf

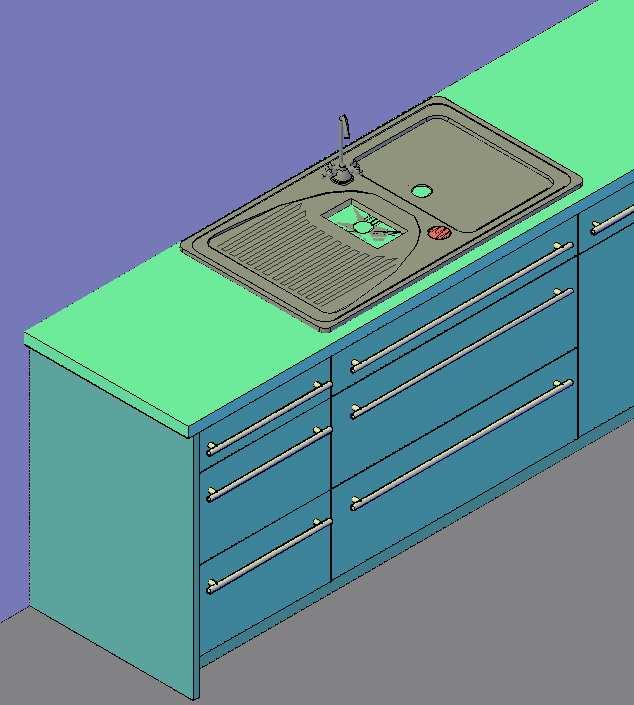

127 Przykład: Dodanie zlewozmywaka W poniższym przykładzie przedstawiono, w jaki sposób można dodać zlewozmywak do szafki kuchennej. Szafki kuchenne zostały już skonstruowane, a zlewozmywak ma zostać umieszczony nad drugą szafką z lewej strony. Teraz należy wybrać zlewozmywak poprzez Wstaw mebel lub element dekoracyjny, a jako element powiązany wybrać drugą szafkę z lewej strony. Następnie w oknie Wstaw artykuł należy wybrać górny kwadrat osiowania, a w polu Odległość 1 wpisać grubość blatu roboczego (38mm). SelectionProf_Podrecznik_PL.pdf 127 / 149

128 Aby uzyskać podgląd w oknie CAD, należy po wpisaniu Odległości 1 nacisnąć klawisz Enter. Wówczas ustawienia zostaną wyświetlone w oknie CAD. Jeśli ustawienia są prawidłowe, należy zapisać je przy pomocy zielonego haczyka. Po wykonaniu tej czynności zlewozmywak zostanie dodany. 128 / 149 SelectionProf_Podrecznik_PL.pdf

129 6.12 Określenie modułów Moduł może być wykorzystany, aby wyrównać szafki do określonej wysokości. Jest to konieczne np. przy zastosowaniu cokołów w aranżacji pomieszczenia. Ale również szafki wiszące łatwiej rozmieścić na jednej wysokości przy pomocy modułu. Kiedy należy określić moduł? Moduł nie musi być zawsze zdefiniowany. Jeśli szafka posiada już cokół, wówczas może być on usytuowany w aranżacji pomieszczenia bezpośrednio na podłodze. W przypadku szafek z nogami cokołowymi trzeba zawsze określić moduł wysokości. Wynika to z tego, że nogi cokołowe posiadają zakres regulacji i w przeciwnym wypadku nie można by określić dokładnej wysokości. Szafka ze stałym cokołem bez podania modułu wysokości Szafka z noga cokołową bez modułu wysokości. Punktem odniesienia jest wieniec dolny Szafka z noga cokołową i ustawionym modułem wysokości na np. 110mm (założona wysokość cokołu) SelectionProf_Podrecznik_PL.pdf 129 / 149

130 Określenie modułu Moduł można wywołać w Asystencie Aranżacji pomieszczenia. Przy pomocy Określ moduł ustalone zostają wartości. Nazwa Wysokość W celu określenia modułu wysokości można użyć dowolnej nazwy. Dwukrotne kliknięcie w polu nazwy umożliwia jej zmianę. Tutaj można ustawić odpowiednią wysokość modułu. Wysokość liczona jest zawsze od podłogi (0mm) Włącza / wyłącza moduł wysokości Odniesienie modułu do planowania Strzałka do góry oznacza, że biorąc pod uwagę moduł wysokości wszystkie dodawane szafki dodawane będą od góry. Strzałka w dół pozwala na dodawanie szafek poniżej modułu wysokości. Dodaje nowy moduł Kasuje istniejący moduł Jeśli nastąpi zmiana wartości lub ustawień, wówczas należy je zapisać przy pomocy dyskietki. 130 / 149 SelectionProf_Podrecznik_PL.pdf

131 Moduł jako moduł szerokości Moduł może być wykorzystywany nie tylko jako moduł wysokości, ale i szerokości. Dzięki temu można dokładnie ustawić na szerokość szafki wzdłuż ściany. Odległość narożnika ściany Głębokość Podziały Jednakowe odstępy od Podaje odległość narożnika od końca ściany Określa głębokość modułu w pomieszczeniu Określa ile podziałów ma zostać wykonanych przy danej ścianie Podziały zostaną dokonane w jednakowych odstępach Podział liniowy Podział może zostać określony dowolnie. np. 400mm:200mm:400mm:1 Zastosowanie modułu Jeśli moduł zostać zdefiniowany, wówczas może zostać włączony lub wyłączony w Asystencie przy pomocy funkcji Pokaż/ukryj moduł. Jeśli aktywny jest tylko moduł wysokości, wtedy jest natychmiast użyty przy dodawaniu szafki. Jeśli przykładowo aktywny jest moduł A1 o wysokości 110 i następnie dodajemy szafkę dolną, wówczas szafka w odniesieniu do wieńca dolnego znajduje się dokładnie na wysokości 110mm. Jeśli określonych jest więcej modułów, wówczas należy wybrać moduł, który ma służyć jako odniesienie. Ma to sens tylko w perspektywie pomieszczenia. SelectionProf_Podrecznik_PL.pdf 131 / 149

132 6.13 Funkcja powierzchni ukośnych Wstawianie elementów dachu Przy pomocy funkcji Wstaw elementy dachu dodane zostaną elementy dachu do aranżacji pomieszczenia. Wstawianie elementów dachu najlepiej przeprowadzić w widoku z góry. Po wywołaniu funkcji należy określić wysokość ścianki kolankowej, wysokość pomieszczenia oraz kąt nachylenia dachu. Kąt nachylenia dachy należy podać po wysokości ścianki kolankowej i wysokości pomieszczenia, ponieważ w przeciwnym wypadku wartość zostanie przepisana. Po dokonaniu ustawień, należy potwierdzić podane wartości zielonym haczykiem. Ponownie zostanie wyświetlone okno AutoCAD. Teraz należy wybrać ścianę, która graniczy z powierzchnią ukośną. W tym celu należy dokładnie kliknąć małym kwadracikiem na linię odpowiedniej ściany. Jako następne należy podać kierunek dachu. W tym celu należy kliknąć myszką w pomieszczeniu, aby podać kierunek kalenicy. Aby dodać dalsze elementy dachu, należy ponownie wybrać polecenie Wstaw elementy dachu. Przy pomocy tej funkcji można wstawić tylko jeden element na raz. 132 / 149 SelectionProf_Podrecznik_PL.pdf

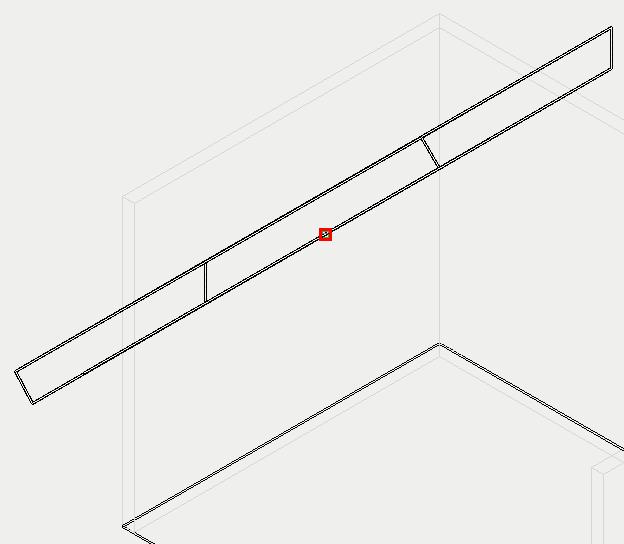

133 Dopasowanie ścian do dachu Przy pomocy funkcji Dopasuj ściany do dachu można skrócić ściany do dodanych elementów dachu. Po wywołaniu funkcji należy wybrać wszystkie ściany, które graniczą z elementem dachu. Po wyborze wszystkich ścian należy potwierdzić wybór prawym klawiszem myszki lub klawiszem Enter. Następnie należy zaznaczyć odpowiedni element dachu. Teraz wszystkie ściany zostaną dopasowane do powierzchni ukośnej. SelectionProf_Podrecznik_PL.pdf 133 / 149

134 Docinanie elementów dachu Przy pomocy funkcji Dotnij elementy dachu można dociąć pojedyncze elementy dachu jedne do drugich. Jeśli dwie powierzchnie ukośne przecinają się, należy usunąć naddatek. W tym celu należy dociąć do siebie dwa elementy dachu, tzn. elementy dachu zostaną ze sobą połączone, a naddatek zostanie usunięty. Po wywołaniu funkcji należy kliknąć jeden po drugim na elementy dachu, które chcemy dopasować. Jeśli chcemy dociąć dalsze elementy dachu, wówczas należy uruchomić tę funkcję jeszcze raz. Wskazówka: Poszczególne elementy dachu poprzez docięcie utworzą jeden element dachu. Wskazane jest uprzednie docięcie wszystkich elementów dachu, a następnie dopasowanie ścian do dachu Funkcje elementów Blaty robocze oraz cokoły można zastosować już na poziomie konstrukcji szafki w programie Designer. Przy czym odnoszą się one tylko do jednej konstrukcji. Jeśli chcemy skonstruować blaty robocze i cokoły dla większej ilości szafek, wówczas należy wybrać w Aranżacji pomieszczenia funkcję blatów roboczych i cokołów. Funkcja ta uwzględnia więcej szafek do skonstruowanie blatów i cokołów Funkcje blatów roboczych Metoda wyboru Blaty robocze można dodać na dowolnych szafkach. Blat można dodać dla każdej szafki oddzielnie lub dla paru szafek jednocześnie. Jeśli wybranych zostanie więcej szafek, wówczas należy zwrócić uwagę, aby wszystkie szafki kończyły się na tej samej wysokości. Najlepiej zaznaczać szafki w kolejności jedna po drugiej. Przy prostokątnym układzie szafek wystarczy tylko wybrać pierwszą i ostatnią szafkę. Wtedy blat roboczy zostanie automatycznie skonstruowany nad wszystkimi szafkami. Należy dokładnie zaznaczyć jedną linię szafki, najlepiej boku szafki. W przypadku szafek, które nie tworzą układu prostokątnego, wszystkie szafki należy zaznaczyć oddzielnie. 134 / 149 SelectionProf_Podrecznik_PL.pdf

135 Szafki tworzące układ prostokątny Wybór pierwszej (1) + ostatniej szafki (2) Układ szafek, te nie tworzą kąta prostego (np. szafka narożnikowa 45 ). Każda szafka musi być oddzielnie zaznaczona. Na początku pierwsza (1), następnie druga (2), aż do ostatniej szafki(4). Ustawienia blatów roboczych Wysunięcie z przodu Wysunięcie blatu roboczego do przodu w stosunku do boku korpusu Wysunięcie z tyłu Wysunięcie blatu roboczego z tyłu Wysunięcie z prawej strony Wysunięcie blatu roboczego z prawej strony Wysunięcie z lewej strony Wysunięcie blatu roboczego z lewej strony Łączenie segmentów Zmienia kontur blatu roboczego ze skośnego narożnika na narożnik z kątem prostym. W tym celu należy, po kliknięciu na podwójną strzałkę za Połącz SelectionProf_Podrecznik_PL.pdf 135 / 149

136 segmenty, zaznaczyć lewym klawiszem myszki obie krawędzie graniczące z ukośną krawędzią. Przez to zostanie usunięta ukośna krawędź, a pozostałe dwie inne krawędzie zostaną ze sobą połączone. Przesunięcie wysokości Grubość elementu Odległość pomiędzy blatem a korpusem mebla wynosi przeważnie 0. Funkcję tę można wykorzystać, aby otrzymać efekt unoszenia się blatu roboczego ponad szafkami. Grubość blatu roboczego Po wprowadzeniu wartości funkcja zamykana jest przy pomocy zielonego haczyka i blat roboczy zostanie dodany. Dzielenie blatów roboczych (z propozycją) Blaty robocze mogą być dzielone. Najczęściej jest to konieczne w przypadku blatów, które nie są w jednej linii prostej. Istnieje możliwość uzyskania automatycznej propozycji podziału. W tym celu należy wybrać funkcję Podziel blat roboczy. Następnie należy zaznaczyć dokładnie jedną linię blatu roboczego. W zależności od kształtu blatu roboczego wyświetlone zostaną różne propozycje podziału. Najlepiej widoczne jest to w widoku z góry. Należy wybrać jedną z czerwonych linii i blat roboczy zostanie w tym miejscu odpowiednio podzielony. Całość potwierdzamy zielonym haczykiem. 136 / 149 SelectionProf_Podrecznik_PL.pdf

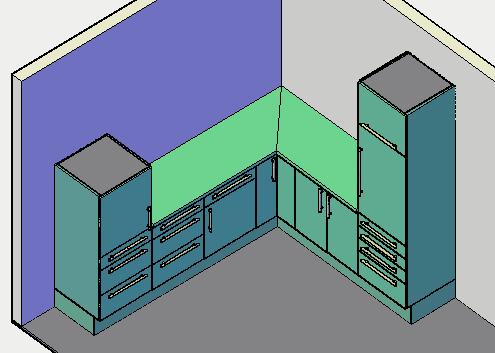

137 Blaty robocze można usunąć przy pomocy przycisku Usuń artykuł Dzielenie blatów roboczych (od punktu do punktu) We wcześniejszym przykładzie pokazano automatyczne propozycje dzielenia. Może się jednak zdarzyć, że blat roboczy trzeba podzielić indywidualnie. W tym celu należy wybrać w Asystencie funkcję Podziel blat roboczy (od punktu do punktu). Również w tym przypadku należy w pierwszej kolejności zaznaczyć krawędź blatu roboczego. Następnie należy zaznaczyć początkowy punkt cięcia (1) oraz końcowy (2). Oba punkty zostaną połączone linię cięcia i blat roboczy zostanie odpowiednio podzielony. Wyodrębnianie / odkrywanie elementów Czasem może być trudno wybrać odpowiednią propozycje podziału lub dokładnie określić podział ręczny. W tym celu stworzono możliwość wyodrębnienia elementów. Dzięki temu wyświetlony zostanie tylko wyodrębniony element, a cała reszta zostanie ukryta. W Asystencie należy wybrać funkcję Wyodrębnij elementy a następnie odpowiedni element, np. blat roboczy. Teraz można wykonać funkcję dzielenia blatu itp. Jest to pomocne również przy innych funkcjach, jak np. ręcznego wymiarowania. Przy pomocy Odkryj elementy wszystkie elementy zostaną ponownie wyświetlone. Wszystkie elementy odkryte Wyodrębniony blat roboczy SelectionProf_Podrecznik_PL.pdf 137 / 149

138 Funkcje cokołu Metoda wyboru Funkcja cokołu jest bardzo podobna do funkcji blatu roboczego. Tutaj również należy wybrać szafki, które mają otrzymać cokół. Aby móc równocześnie skonstruować cokół do paru szafek, wieńce dolne tych szafek muszą znajdować się na tej samej wysokości. Zasada wyboru jest analogiczna do wyboru blatu roboczego zaznaczana jest pierwsza i ostatnia szafka, a cokół wstawiany jest automatycznie zgodnie z obrysem szafek. Jeśli mamy szafkę narożnikową bez kąta prostego, wówczas szafki należy wybierać pojedynczo. Ustawienia cokołu Wymiar cofnięcia z przodu Wymiar cofnięcia z tyłu Wymiar cofnięcia cokołu w stosunku do przedniej krawędzi korpusu. Standard 50 jest optymalnie dopasowany do nogi cokołowej. Wymiar cofnięcia cokołu z tyłu Wymiar cofnięcia z prawej strony Wymiar cofnięcia z prawej strony Wymiar cofnięcia z lewej strony Wymiar cofnięcia z lewej strony Wysokość Wysokość cokołu. Powinna być ona zgodna z ustawieniami modułu wysokości. Listwy Przysunięcie wysokości Cokół można umieścić z czterech stron szafek. Przy pomocy funkcji Listwy można dodać/usunąć listwy cokołowe z przodu/z tyłu/z prawej strony/z lewej strony. Odległość cokołu do dolnej krawędzi szafki 138 / 149 SelectionProf_Podrecznik_PL.pdf

139 Grubość elementu Grubość cokołu Po wyborze ustawień cokół zostanie dodany po potwierdzeniu zielonym haczykiem Funkcje listwy wieńczącej Metoda wyboru Nad szafkami wysokimi oraz wiszącymi można zamontować listwy wieńczące. W tym przypadku należy wybrać każdą szafkę osobno. Listwy wieńczące układają się zgodnie z konturami szafek i są docinane na ucios. SelectionProf_Podrecznik_PL.pdf 139 / 149

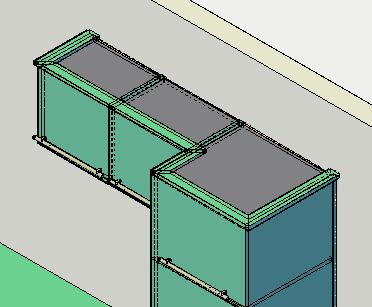

140 Szafki wysokie i wiszące wybierane są od 1 do 3. Listwa wieńcząca układa się zgodnie z konturami szafek Ustawienia listwy wieńczącej Wysunięcie z przodu Wysunięcie listwy wieńczącej z stosunku do boku korpusu Wysunięcie z tyłu Wysunięcie listwy wieńczącej z tyłu Wysunięcie z prawej strony Wysunięcie listwy wieńczącej z prawej strony Wysunięcie z lewej strony Wysunięcie listwy wieńczącej z lewej strony Wysokość Wysokość/głębokość listwy wieńczącej Listwy Listwę wieńczącą można umieścić z czterech stron szafek. Przy pomocy funkcji Listwy można dodać/usunąć listwy wieńczące z przodu/z tyłu/z prawej 140 / 149 SelectionProf_Podrecznik_PL.pdf

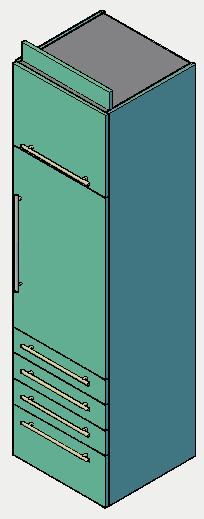

141 Przesunięcie wysokości strony/z lewej strony. Podaje odległość listwy wieńczącej do górnej krawędzi szafki Grubość materiału Grubość listwy wieńczącej Po wyborze ustawień listwa wieńczące zostanie dodana po potwierdzeniu zielonym haczykiem Funkcje maskownicy Metoda wyboru Maskownice można przymocować do szafek w dowolnym miejscu. W przypadku szafki wysokiej może być ona zamocowana z boku oraz od góry. Jeśli chcemy zamontować maskownicę do wysokiej szafki, wówczas należy zaznaczyć szafkę w widoku 3-D. Należy zaznaczyć dokładnie boczną krawędź korpusu (najlepiej zewnętrzną). Należy wybrać dokładnie krawędź korpusu Wybrany został bok Maskownica zostanie umieszczona z boku Wybrany został wieniec górny Maskownica zostanie umieszczona u góry SelectionProf_Podrecznik_PL.pdf 141 / 149

142 Ustawienia maskownicy Wysokość elementu Podaje wysokość / szerokość maskownicy Wysokość elementu Cofnięcie Wysokość/szerokość elementu można określić również za pomocą myszki. W tym celu należy wybrać punkt, z którym styka się element. Podaje wymiar cofnięcia maskownicy. Wysunięcie z przodu Podaje wysunięcie z przodu/góry Wysunięcie z tyłu Podaje wysunięcie z tyłu/z dołu Grubość maskownicy Podaje grubość maskownicy Po wyborze ustawień maskownica zostanie dodana po potwierdzeniu zielonym haczykiem Funkcje widocznego boku Metoda wyboru Funkcja widocznego boku może zostać zastosowana, aby podwoić określony element np. bok korpusu. Następnie nowy element może zostać zmodyfikowany. Dla widocznego boku w przypadku szafki dolnej zaznaczony zostanie zewnętrzny bok korpusu i następnie podwojony. W kolejnym kroku można podać wysunięcia. 142 / 149 SelectionProf_Podrecznik_PL.pdf

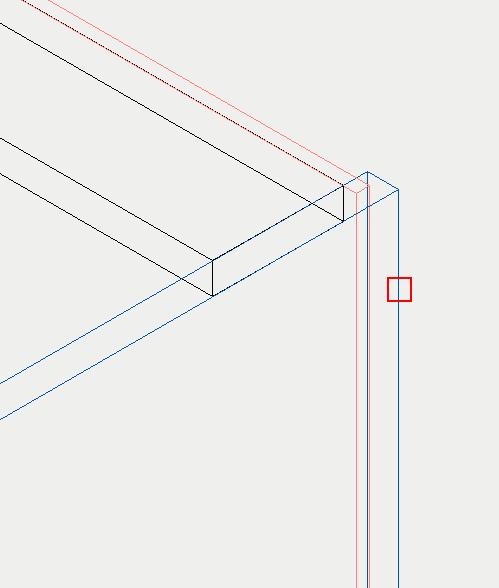

143 Ustawienie maskownicy Wysunięcie z przodu Wysunięcie widocznego z przodu w stosunku do boku korpusu Wysunięcie z tyłu Wysunięcie widocznego boku z tyłu w stosunku do boku korpusu Wysunięcie z góry Wysunięcie widocznego boku z góry w stosunku do boku korpusu Wysunięcie z dołu Wysunięcie widocznego boku z dołu w stosunku do boku korpusu Po wyborze ustawień widoczny bok zostanie dodany po potwierdzeniu zielonym haczykiem. Wybór krawędzi korpusu Bok korpusu zostanie podwojony SelectionProf_Podrecznik_PL.pdf 143 / 149

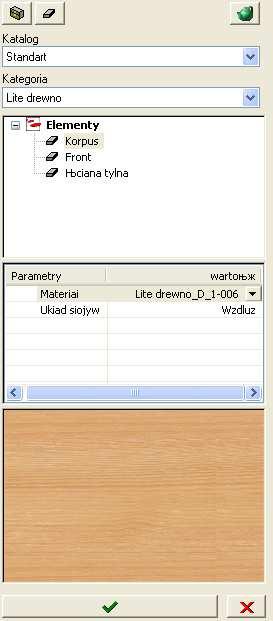

144 6.15 Materiał Wybór materiału Podstawy W części CAD można przypisać każdej szafce i elementowi (cokołowi, blatowi roboczemu) przyporządkować różne materiały i powierzchnie. Można je następnie wyświetlić w kolorze oraz otrzymać w formie specyfikacji. Ustawienia materiału Poprzez zakładkę Materiał można uruchomić Asystenta Powierzchnie i materiał. Opcja wyboru uruchamiana jest poprzez Wybór materiału. Przebieg wyboru materiału: 1. Wybrać meble lub elementy, którym przyporządkować chcemy materiał lub powierzchnię. 2. Wybrać kategorię materiału 3. Wybrać element dla przyporządkowania materiału 4. Wybrać powierzchnię 5. Określić kierunek słoi 1) Wybór szafki Tutaj można wybrać jedna lub parę szafek, dla których ma zostać dodana powierzchnia. Odpowiednia szafka zostanie wybrana poprzez wybór krawędzi korpusu. 2) Wybór elementu Tutaj można wybrać tylko jedne element np. cokół, widoczny bok lub blat roboczy. Tak samo można wybrać pojedyncze drzwi lub szufladę w przypadku frontu. Istnieje również możliwość wyboru jednego boku korpusu. 3) Podgląd powierzchni Wyświetla wybrana powierzchnie na szafce. 4) Kategoria Tutaj określona zostaje kategoria materiału. Wpływa ona na ewentualny wybór powierzchni. 5) Wybór elementu Tutaj wybrane zostają elementy szafki, do których odnosi się wybór powierzchni. 6) Wybór powierzchni Tutaj wybrana zostaje powierzchnia. 144 / 149 SelectionProf_Podrecznik_PL.pdf

145 Przykładowa szafka Wybór: - blat roboczy buk, kierunek słoi wzdłuż - lewa szafka front buk, kierunek słoi wzdłuż - prawa szafka, front buk jasny, kierunek słoi w poprzek - front szuflady pośrodku zabarwiony na czerwono poprzez wybór elementu - widoczny bok zabarwiony na czerwono poprzez wybór elementu SelectionProf_Podrecznik_PL.pdf 145 / 149

146 Przedstawienie pomieszczenia / korpusu w kolorze Przedstawia szafkę w wybranej powierzchni. W wyświetlonym oknie dialogowym można wprowadzić różne ustawienia. Jakość Dostępne są trzy poziomy jakości Wysoka / Średnia / Szkic Ustawienie wpływa na prędkość wyświetlania i jakość Rezultat renderu Podaje gdzie ma zostać przedstawiony mebel / pomieszczenie. Okno widoku > W aktualnym oknie Okno renderu > Odrębne okno Przy zastosowaniu okna renderu przedstawiona sytuacja może zostać zapisana w różnych formatach. Natężenie oświetlenia Jasność Kontrast Półtony Światło zewnętrzne Edycja tła Określenie jasności, wartość jest optymalna. Wartości można ustawiać indywidualnie. Klikając obok wartości natężenia oświetlenia można wprowadzić dalsze ustawienia. Ustawienie jasności danych wyjściowych Ustawienie kontrastu danych wyjściowych Z ustawieniem Ustawienie powinno być zawsze na Wyłączone Wyłączona = Wyświetlone zostanie białe tło Włączona = Wyświetlone zostanie tło standardowe Światła Światła powinny być zawsze ustawione na Włączone. 146 / 149 SelectionProf_Podrecznik_PL.pdf

147 Ukryte wyświetlenie / Symbole oświetlenia Ukryte wyświetlenie Włączone Ukryte wyświetlenie Wyłączone Symbole oświetlenia Włączone Symbole oświetlenia Wyłączone Wskazuje pozycję źródła światła. Źródła światła umieszczane są automatycznie w zależności od wielkości pomieszczenia. Można je przesuwać, aby uzyskać specjalny efekt świetlny. Najlepiej przesuwać symbol oświetlenia w widoku z góry i tylko w pionie i w poziomie. W tym celu pomocna jest funkcja F8 AutoCAD. Przy jej pomocy można przesuwać symbol oświetlenia tylko w linii prostej. SelectionProf_Podrecznik_PL.pdf 147 / 149
