1 Podręcznik ćwiczeń SelectionProfessional

2 Metryka Zastrzegamy sobie wszelkie prawa do niniejszego podręcznika wynikające z praw autorskich. Jakiekolwiek powielanie w całości lub też w części bez uzyskania naszej pisemnej zgody jest zabronione. Nie przejmujemy odpowiedzialności za szkody powstałe w wyniku używania programu SelectionProfessional lub zawartych w nim programów czy danych. Wszelkie prawa zastrzeżone. Jakiekolwiek powielanie programu w całości jak i w części jest zabronione. Hettich FurnTech GmbH & Co. KG Gerhard-Lücking-Straße10 D Vlotho Maj 2012, Printed in Germany

3 Spis treści 1. Wprowadzenie Ćwiczenia Ćwiczenie 1, Wybór z listy preferowanych okuć / wybór z katalogu Informacje konstrukcyjne Rozwiązanie ćwiczenia Ćwiczenie 2, Konstrukcja szafki dolnej Informacje konstrukcyjne Rozwiązanie ćwiczenia Ćwiczenie 3, Szafka na telewizor Informacje konstrukcyjne Rozwiązanie ćwiczenia Ćwiczenie 4, Kontener biurowy Informacje konstrukcyjne Rozwiązanie ćwiczenia Ćwiczenie 5, Aranżacja kuchni Informacje konstrukcyjne Wymiary pomieszczenia Rozwiązanie ćwiczenia SelectionProf_Cwiczenia_PL.pdf 3 / 59

4 1. Wprowadzenie W poniższym podręczniku znajdują się ćwiczenia i zadania do wybranych konstrukcji oraz funkcji SelectionProfessional. Przedstawione zostaje ćwiczenie do wykonania. Ćwiczenie to może zostać wykonane przy pomocy podanych danych. W przypadku ich braku można podać dowolne dane. Po każdym ćwiczeniu znajdziecie Państwo wskazówki i rozwiązania do danego ćwiczenia. Wszystkie konstrukcje i ćwiczenia znajdują się w folderze Selection\user\CAD\90_Uebung_practice i mogą zostać załadowane. Na stronie internetowej SelectionProfessional znajdują się najnowsze ćwiczenia. 4 / 59 SelectionProf_Cwiczenia_PL.pdf

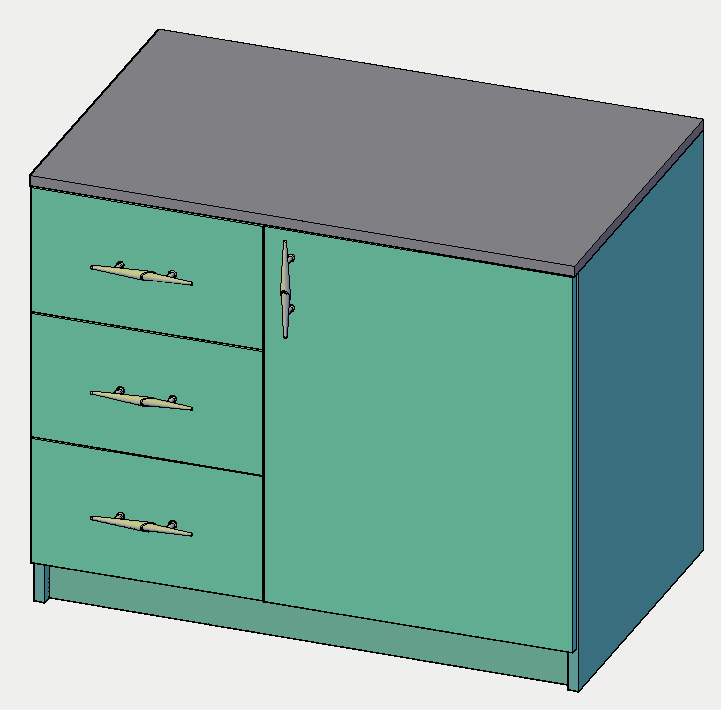

5 2. Ćwiczenia 2.1 Ćwiczenie 1, Wybór z listy preferowanych okuć / wybór z katalogu Informacje konstrukcyjne Parametry korpusu Nazwa szafki U1 Rodzaj szafki Szafa standardowa/szafka pojedyncza/drzwi nakładane Wysokość 800mm Szerokość 1000mm Głębokość 600mm Blat roboczy 19mm, wysunięcie z przodu=20mm Konstrukcja cokołu Maskownica, wysokość 80mm Podział korpusu Przegroda środkowa 400mm wymiar w świetle od lewego boku Szuflady 3 sztuki, jednakowa wysokość frontu Drzwi Prawo zawiasy, zawias Intermat Półki 2 sztuki Wybór okuć Uchwyt Wybór z katalogu: Artykuł nr Zawiasy Wybór z Ulubionych: zawias Intermat 9943 Szuflady Wybór z katalogu: InnoTech zmienna szerokość Podpórki do półek Wybór z Ulubionych: Podpórki do półek Duplo SelectionProf_Cwiczenia_PL.pdf 5 / 59

6 2.1.2 Rozwiązanie ćwiczenia 1 Krok 1, Parametry korpusu Dopasowanie parametrów W pierwszej kolejności podawane są parametry szafki. W tym celu wybieramy z drzewa następujący wpis Szafa standardowa/pojedyncza szafka/nakładane/wymiary korpusu. Następnie wpisujemy wartości dla Wysokość, Szerokość, Głębokość. Dopasowanie blatu Wybieramy blat i zmieniamy odpowiednio Grubość oraz Nałożenie frontu (wysunięcie z przodu). Ustawienia wieńca dolnego Aby wieniec dolny przesunięty był na wysokość wpisujemy wartość 80 w polu Skok wysokości. Tym samym rodzaj konstrukcji cokołu zostanie automatycznie ustawiony na Maskownica, a wysokość automatycznie dopasowana. 6 / 59 SelectionProf_Cwiczenia_PL.pdf

7 Krok 2, Podział korpusu Ściana środkowa (przegroda środkowa) Przegroda środkowa w szafce wstawiana jest zawsze w pierwszej kolejności. Po niej wstawiane są półki, drzwi, itp. Najpierw należy wybrać szafkę w module strefy. Wnętrze szafki zmieni kolor na zielony. Jest to ustawienie standardowe przy pierwszym uruchomieniu podziału korpusu. Z asystenta wybrana zostaje opcja Wstaw przegrodę środkową. Podział korpusu odbywa się zarówno w lewą jak i w prawa stronę. Wpis Podział 400mm:1 spowoduje utworzenie z lewej strony strefy o wymiarze w świetle 400mm. Prawa strefa wyliczana jest automatycznie z reszty (:1). Drzwi W prawej strefie mają zostać wstawione drzwi. W tym celu należy wybrać tę strefę w module stref. Zostanie ona zaznaczona na zielono. W asystencie wybieramy opcję Wstaw drzwi/klapę. Wybieramy drzwi standardowe. Rodzaj konstrukcji zmieniony zostaje na Drzwi prawe. Dzięki opcji Ustaw zawiasy do rzędu nawierceń podział zawiasów zostanie automatycznie dopasowany do rozstawu rzędu nawierceń. SelectionProf_Cwiczenia_PL.pdf 7 / 59

8 Szuflada W lewej strefie zostaną wstawione trzy szuflady. W tym celu zaznaczamy strefę w module stref. Zostanie ona zaznaczona na zielono. W asystencie wybieramy opcję Zabuduj szufladę. Następnie wybieramy Szuflady/Szuflady z wewnętrznymi szufladami/zmienna szerokość. System automatycznie rozpoznaje, że gotowa szuflada ze względu na swoje wymiary nie będzie tu pasować. Wybór w takim przypadku nie będzie możliwy. W polu liczba szuflad wybieramy 3. Wynika z tego podział 1:1:1. Szuflady otrzymają tym samym trzy jednakowe wysokości frontu. Dzięki opcji Ustawiaj prowadnice do rzędu nawierceń szuflada zostanie automatycznie dopasowana do rozstawu rzędu nawierceń. Uchwyty Uchwyty dodawane są w module elementu. W tym celu przechodzimy do modułu elementu (kolor czerwony) i wybieramy front. W tym przykładzie wybieramy najpierw fronty szuflad. Zaznaczany jednocześnie wszystkie trzy fronty szuflad. 8 / 59 SelectionProf_Cwiczenia_PL.pdf

9 Może zdarzyć się, że klient lub projektant będzie życzył sobie specjalny numer artykułu. W tym celu możemy wybrać w opcji Typ wpis Nr ID i podać odpowiedni numer artykułu. Dla tego przykładu jest to numer Uchwyty zostały rozmieszczone i teraz w module elementu można zaznaczyć drzwi. Uchwyt na drzwiach umieszczony jest automatycznie pionowo. Można to zmienić poprzez wprowadzenie danych w polu Kąt. Podanie wartości 90 zmienia położenie uchwytu na poziome. Półka wkładana Aby wstawić półkę za drzwiami, należy przejść do modułu strefy (kolor zielony). Następnie wybieramy prawą strefę, która podświetlona zostanie kolorem zielonym. W asystencie wybieramy opcję Wstaw półkę. SelectionProf_Cwiczenia_PL.pdf 9 / 59

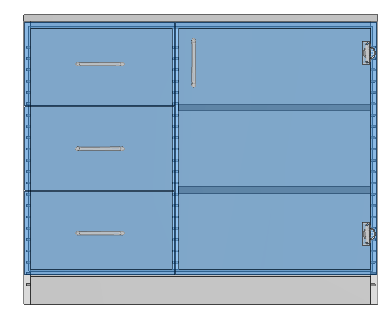

10 Podanie w polu Ilość liczby 2 spowoduje automatyczny podział 1:1:1. Półki wkładane zostaną równomiernie rozmieszczone w korpusie. Kierują się przy tym automatycznie rzędem nawierceń, co może spowodować, że podział nie zawsze jest równomierny. Ponad to w przypadku półek wkładanych wybierane są automatycznie wsporniki półek. Można zmienić to przy pomocy opcji Użyj łączników oraz Ustaw panel cokołowy do rzędu nawierceń. Gotowy podział korpusu Gotowy podział korpusu z przegrodą środkową, drzwiami, szufladami, półkami wkładanymi oraz uchwytami. 10 / 59 SelectionProf_Cwiczenia_PL.pdf

11 Krok 3, Wybór artykułów Proces wyboru Lista artykułów wyświetla w górnej części te okucia, które mogą zostać wybrane. Jeśli nie zostaną one wybrane (brak wyboru), wówczas żadne z okuć nie zostanie rozmieszczone. Konstrukcja szafki mimo to zostanie wykonana. Można to wykorzystać np. do wstępnego sprawdzenia konstrukcji. Wybór z listy ulubionych, preferowanych okuć Zaleca się w pierwszej kolejności wybrać grupy artykułów, dla których istnieją preferowane okucia, lub mogą zostać wybrane. W tym przykładzie są to podpórki do półek oraz zawias puszkowy. Okucia wybierane są z listy powyżej. Następnie odbywa się przyporządkowanie preferowanych okuć z dolnej części. W naszym przykładzie Podpórka do półek Duplo oraz Intermat 9943 TH Fix. SelectionProf_Cwiczenia_PL.pdf 11 / 59

12 Wybór z katalogu Artykuły, które nie zostaną wybrane poprzez listę preferowanych okuć, mogą zostać wyszukane w katalogu Hettich. W tym celu należy wybrać w dolnej części Zastosuj wybór z katalogu. Opcja ta dotyczy wszystkich pozycji, dla których ma być zastosowany wybór z katalogu. Zalecamy, aby nie wybierać wyboru z katalogu dla wszystkich pozycji równocześnie. Lepiej jest dokonywać wyboru pozycja po pozycji. Dzięki temu będziemy mieli lepsze rozeznanie. Dla uchwytów wybrany został wybór z katalogu i następnie wybrano zielony haczyk. Otwarty zostanie wybór z katalogu. Ponieważ w tym przykładzie podano konkretny numer artykułu, wyświetlony zostanie tylko jeden artykuł. Wybrane okucie zostaje przyjęte przy pomocy przycisku CAD. Po dokonaniu wyboru ponownie wyświetlona zostanie lista artykułów. Uchwyt został przejęty do aktualnego wyboru. Zielony kolor oznacza, że dokonano wyboru i przyjęcia okucia. 12 / 59 SelectionProf_Cwiczenia_PL.pdf

13 Jako następne wybrane zostaną systemy szuflad. Utworzone zostały dwie grupy okuć System oskrzyń dwustronnych. Fronty są jednakowe dla wszystkich szuflad. Jednak rzeczywisty wymiar wysokości w świetle szuflad jest różny. Wynika to z tego, że górna i dolna szuflada opiera sie na wieńcu górnym/dolnym. Program dokonuje podziału wyboru, aby sprawdzić, czy wybrane szuflady mogą zostać zastosowane w wybranej konstrukcji. Po wybraniu jednej pozycji w oknie podglądu zaznaczona zostanie kolorem czerwonym szuflada lub szuflady, których ta pozycja dotyczy. W naszym przykładzie wybór z katalogu zostanie zastosowany dla pozycji 11 (potwierdzenie zielonym haczykiem). SelectionProf_Cwiczenia_PL.pdf 13 / 59

14 Wyświetlony zostanie wybór z katalogu ze wszystkimi pasującymi szufladami. Przy pomocy przycisku Akcesoria wybrane zostaną niezbędne akcesoria. Wyświetlony zostanie przegląd wszystkich możliwych akcesoriów dostępnych dla danej szuflady. Akcesoria ważne pod względem konstrukcyjnym oznaczone są czerwonym wykrzyknikiem. W przypadku braku wyboru tych niezbędnych akcesoriów wyświetlony zostanie odpowiedni komunikat. W naszym przykładzie wybieramy Mocowanie frontu. Potwierdzamy wybór mocowania frontu klikając na przycisk CAD. Na ekranie ponownie wyświetlony zostanie przegląd akcesoriów. Mocowanie frontu nie jest podkreślone i nie może zostać ponownie wybrane. Następnie z listy akcesoriów wybieramy Montaż nasuwany Quadro i przejmujemy przy pomocy przycisku CAD. Obie pozycje ważna pod względem konstrukcyjnym zostały wybrane. Wybór akcesoriów może zostać zakończony przy pomocy przycisku >> Zakończ wybór artykułów. 14 / 59 SelectionProf_Cwiczenia_PL.pdf

15 Wybór okuć dla pozycji 12 został przejęty do listy artykułów. Brakującego przyporządkowania dla pozycji 13 można dokonać poprzez Ulubione. Tutaj zostanie wybrane to samo preferowane okucie, co dla pozycji 12. Dla tego przykładu preferowane okucie InnoTech 520mm szuflada_61. Dokonano wyboru wszystkich grup okuć, które zaznaczone są w tym momencie kolorem zielonym. Przy pomocy przycisku dalej przechodzimy do widoku szafki. Gotowy widok szafki SelectionProf_Cwiczenia_PL.pdf 15 / 59

16 Krok 4, Zapisanie konstrukcji Konstrukcja szafki może zostać zapisana za pomocą funkcji Zapisz w asystencie z lewej strony. Przy zapisywaniu należy podać najpierw nazwę, a następnie wskazać miejsce docelowe. Krok 5, Lista zamówienia Hettich Listy z niezbędnymi okuciami można wyświetlić wybierając w asystencie zakładkę Eksportuj, a następnie pozycję Edycja w Zamówieniu Hettich. W asystencie, przy pomocy opcji Lista zamówienia z katalogu można przekazać do koszyka katalogu wyświetloną powyżej listę zamówienia. 16 / 59 SelectionProf_Cwiczenia_PL.pdf

17 Po wyborze tej funkcji można przyporządkować listę zmówienia do projektu. Projekty mogą zostać ustawione w katalogu. Wyświetlony zostanie koszyk w katalogu. Wyświetlone zlecenie (w tym przypadku U1 ) odpowiada nazwie zapisanej konstrukcji szafki. Istnieje możliwość dokonania ręcznej zmiany ilości okuć. Klikając na >> Wróć do Designer powracamy do programu Designer i konstrukcji. SelectionProf_Cwiczenia_PL.pdf 17 / 59

18 2.2 Ćwiczenie 2, Konstrukcja szafki dolnej Informacje konstrukcyjne Parametry korpusu Nazwa szafki Rodzaj szafki Wysokość Szerokość Głębokość U2 Konstrukcje mebli kuchennych/regał dolny/standardowa szafka dolna 731 mm 600 mm 560 mm Podział korpusu Szuflady Drzwi Gotowa szuflada górna, InnoTech, wysokość frontu 250mm Drzwi lewe, zawias Intermat Brak półki konstrukcyjnej pomiędzy szufladą a drzwiami Wybór okuć Uchwyt Wybór z Ulubionych: Salvia, 128mm Zawiasy Wybór z Ulubionych: zawias Intermat 9943 Szuflady Wybór z Ulubionych: InnoTech gotowa szuflada Nóżki cokołowe Wybór z Ulubionych: Korrekt 18 / 59 SelectionProf_Cwiczenia_PL.pdf

19 2.2.2 Rozwiązanie ćwiczenia 2 Krok 1, Parametry korpusu Dopasowanie parametrów Stworzono specjalny dział dla konstrukcji mebli kuchennych. Wartości standardowe są już podane i dla naszego przykładu mogą zostać przejęte. Ponieważ nie ma potrzeby zmiany żadnych parametrów można przejść od razu do podziału korpusu. Krok 2, Podział korpusu Korpus składa się tylko z jednej strefy i ma zostać przedzielony jedną szufladą i jednymi drzwiami. Aby było to możliwe również bez zastosowania półki konstrukcyjnej, należy dokonać podziału frontu. Dzieli on strefę w sposób, który nie będzie późnej widoczny w konstrukcji. Podział frontu dodawany jest przy pomocy funkcji Wstaw podział frontu w asystencie. Poprzez podanie w polu Podział wartości 1:250mm utworzony zostanie podział frontu. Dzięki temu otrzymamy wysokość frontu szuflady 250mm (patrz grafika). Rozróżniamy miedzy poziomym a pionowym podziałem frontu. SelectionProf_Cwiczenia_PL.pdf 19 / 59

20 Poprzez podział frontu utworzone zostały dwie nowe strefy, które można wybrać w zwykły sposób. Dla szuflady możemy zaznaczyć górną część w module stref oraz wybrać szufladę. Wybieramy gotową szufladę. Nie musimy podawać innych danych, ponieważ szuflada dopasuje się automatycznie do wybranej strefy. Następnie zaznaczany dolną strefę i dodajemy drzwi. W kolejnym kroku dodajemy uchwyty na frontach. 20 / 59 SelectionProf_Cwiczenia_PL.pdf

21 Krok 3, Lista artykułów Dla wybranego przykładu można wybrać wszystkie uchwyty z listy ulubionych okuć. Gotowy widok szafki SelectionProf_Cwiczenia_PL.pdf 21 / 59

22 2.3 Ćwiczenie 3, Szafka na telewizor Informacje konstrukcyjne Parametry korpusu Nazwa szafki U3 Rodzaj szafki Szafa standardowa, szafka pojedyncza, drzwi nakładane Wysokość 1800 mm Szerokość 1600 mm Głębokość 500 mm Podział korpusu Przegroda środkowa, Patrz rysunek z wymiarami Półki konstrukcyjne Szuflady 3* szuflady własnej produkcji, Quadro Drzwi Drzwi szklane, prawe Drzwi przesuwne Slide Line 55 Półki wkładane 2 sztuki u góry, 2 sztuki na dole Wybór okuć Uchwyt Wybór z Ulubionych: wolny wybór Do drzwi przesuwnych uchwyt wpuszczany Zawiasy Wybór z Ulubionych: zawias Intermat 9943 Szuflady Wybór z Ulubionych: prowadnica Quadro Okucie do drzwi Wybór z Ulubionych: Slide Line 55 przesuwnych 22 / 59 SelectionProf_Cwiczenia_PL.pdf

23 2.3.2 Rozwiązanie ćwiczenia 3 Krok1, Parametry korpusu Dopasowanie parametrów Wybrany rodzaj konstrukcji to Szafa standardowa / Szafa pojedyncza / Drzwi nakładane Podanie wysokości, szerokości i głębokości Ustawienia wieńca dolnego Szafa posiada wieniec dolny przesunięty na wysokość. Dlatego też wybieramy w drzewie Eksplorera wpis Cokół i w polu Skok wysokości wpisujemy wartość 60. Cokół automatycznie dopasuje się do wieńca dolnego. Krok 2, Podział korpusu W pierwszej kolejności dodajemy ściany (przegrody) środkowe. W tym celu wybieramy w asystencie pozycję Wstaw ścianę środkową. Przegrody środkowe dodawane są od lewej strony do prawej. W polu Podział wybieramy wartość 400mm:1:400mm. Powstały trzy nowe strefy. SelectionProf_Cwiczenia_PL.pdf 23 / 59

24 Następnie wstawione zostaną półki konstrukcyjne. Można wstawić równocześnie wszystkie 3 wymagane półki konstrukcyjne. W tym celu należy zaznaczyć jednocześnie wszystkie trzy dolne strefy, aż zaznaczone zostaną na zielono. W asystencie wybieramy pozycję Wstaw półkę. Dane w polu Podział liczone są od dołu i odnoszą się do wymiaru w świetle. Dlatego podana zostaje wartość 550mm:1. W dolnej części wymagana jest dodatkowa przegroda środkowa. Zaznaczona zostaje środkowa strefa, a przegroda środkowa zostaje dodana przy pomocy asystenta. W polu Podział wpisana zostaje wartość 200mm:1. Szuflady można również wstawić jednocześnie, o ile posiadają taka samą szerokość w świetle. W tym celu wybieramy prawa i lewą strefę. W asystencie wybieramy pozycję Zabuduj szuflady. 24 / 59 SelectionProf_Cwiczenia_PL.pdf

25 Z drzewa po lewej stronie wybieramy Szuflady drewniane do własnej produkcji / Prowadnica Quadro. W polu liczby szuflad wpisujemy 3. Półki wkładane można również wstawić jednocześnie. W tym celu wybrana zostaje prawa oraz lewa górna strefa, jak również druga dolna strefa i zaznaczona kolorem zielonym. Po wyborze w asystencie pozycji Wstaw półkę ustawiamy liczbę półek na 2. Następnie pośrodku środkowej strefy u góry wstawiamy półkę konstrukcyjną. Dzięki podziałowi 1:2 znajduje się ona na tej samej wysokości do półki wkładane. SelectionProf_Cwiczenia_PL.pdf 25 / 59

26 Pośrodku dolnej strefy ma zostać wstawione okucie do drzwi przesuwnych. Z asystenta wybieramy pozycję Wstaw drzwi przesuwne/składane. Następnie ze struktury drzewa wybieramy okucie do drzwi przesuwnych Slide Line 55/56. Parametry konstrukcji mogą zostać przejęte. W górnej prawej strefie mamy wstawić drzwi szklane. W asystencie wybieramy pozycję Wstaw drzwi/klapy. W strukturze drzewa wybieramy drzwi szklane, a jako Rodzaj konstrukcji podajemy Drzwi prawe. 26 / 59 SelectionProf_Cwiczenia_PL.pdf

27 Szuflady i drzwi zostaną wyposażone w uchwyty. W tym celu należy przejść do modułu elementu (kolor czerwony). Jako ostatnie wybieramy drzwi przesuwne. Oba skrzydła zaznaczane są automatycznie kolorem czerwonym. Przy czy w tym przypadku mają zostać zastosowane uchwyty wpuszczane, które zostaną umieszczone zarówno na prawym jak i lewym skrzydle. Po dokonaniu wyboru drzwi przesuwnych w module elementu, w oknie podglądu u dołu z lewej strony zaznaczone zostanie jedno skrzydło drzwi przesuwnych. W ten sposób nie jest już ono aktywne, a wprowadzane dane odnoszą się tylko do skrzydła zaznaczonego kolorem czerwonym. SelectionProf_Cwiczenia_PL.pdf 27 / 59

28 Po wstawieniu jednego uchwytu wpuszczanego wybieramy ponownie funkcję Wybierz/zmień uchwyt/gałkę i deaktywujemy drugie skrzydło drzwi przesuwnych klikając na nie. Krok 3, Lista artykułów Wszystkie produkty mogą zostać wybrane z Ulubionych. Gotowy widok szafki 28 / 59 SelectionProf_Cwiczenia_PL.pdf

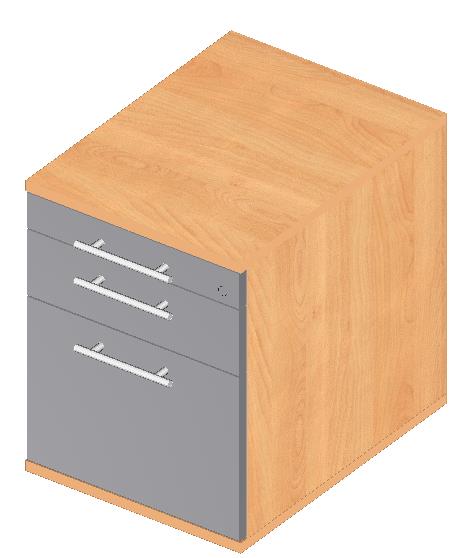

29 2.4 Ćwiczenie 4, Kontener biurowy Informacje konstrukcyjne Parametry korpusu Nazwa szafki U4 Rodzaj szafki Meble biurowe / Kontener LR32 / nakładane Wysokość 8HE Szerokość 392 Głębokość 545 Wieniec górny / wieniec przechodzące, wystają 20mm dolny Podział korpusu Szuflady 3 sztuki, podział: 5HE rama na teczki wiszące, 2HE szuflada szeroka, 1HE piórnik z zamkiem Wybór okuć Rama na teczki wiszące 5HE z Quadro Duplex Szuflada stalowa 2HE z Quadro Duplex Piórnik 1HE z zamkiem z Quadro 12 Rodzaj zamka Stop Control Uchwyt Ulubione: dowolny wybór SelectionProf_Cwiczenia_PL.pdf 29 / 59

30 2.4.2 Rozwiązanie ćwiczenia 4 Krok 1, Parametry korpusu Dopasowanie parametrów W przypadku mebli biurowych pracujemy posługując się jednostkami wysokości. Również wysokości frontów szuflad określa sie przy pomocy jednostek wysokości. Stąd też istnieje możliwość określenia wysokości korpusu przy pomocy jednostek wysokości. W naszym przykładzie podajemy w polu Jednostki wysokości wartość 8. Wynika ona z wysokości frontów 5HE+2HE+1HE. Fronty szuflad mają być rozmieszczone pomiędzy dolnym a górnym wieńcem. Dlatego też w polu Wymiar osadzenia z przodu podana jest wartość ujemna / 59 SelectionProf_Cwiczenia_PL.pdf

31 Nałożenia frontów szuflad (ujemne) zostaną dopasowane automatycznie. W ten sposób powstanie szczelina. Krok 2, Podział korpusu W przypadku mebli biurowych szuflady muszą być zawsze dodawane oddzielnie. Jednoczesna zabudowa większą ilością szuflad nie jest możliwa. Zabudowa odbywa się od dołu do góry. Ostatni front jest zawsze wyposażony w zamek. W asystencie wybieramy opcję Zabuduj szufladę. Z drzewa o prawej stronie wybieramy pozycję Szuflady / Podział. Jako wysokość szuflady podajemy 5HE. SelectionProf_Cwiczenia_PL.pdf 31 / 59

32 Szuflada została dodana, a strefa znajdująca się powyżej została oznaczona modułem strefy. Teraz możemy dodać kolejną szufladę. Wybieramy Szufladę stalową i ustalamy wysokość szuflady na 2HE. Również ostatnia strefa zaznaczona jest kolorem zielonym i z asystenta wybieramy pozycję Wstaw szufladę z zamkiem. 32 / 59 SelectionProf_Cwiczenia_PL.pdf

33 Wybieramy Piórnik z zamkiem, a następnie Blokada wysuwu z zamkiem oraz Stop Control jako typ zamka. W przypadku uchwytów mamy dowolność ich wyboru i rozmieszczenia. Krok 3, Lista artykułów Okucia w całości zostały wybrane z listy Ulubionych. Gotowy widok kontenera SelectionProf_Cwiczenia_PL.pdf 33 / 59

34 Ćwiczenie 5, Aranżacja kuchni Informacje konstrukcyjne Wybór korpusów Nazwa pomieszczenia Okna, drzwi Szafki Narożnikowa szafka dolna Szafka dolna Szafka wysoka Szafka wisząca Elementy dekoracyjne Płyta grzewcza, okap Zlewozmywak U5 Skrzydło uchylno-rozwieralne, wysokość = 1300, wysokość parapetu = 1100 Drzwi = drzwi z pojedynczym zawiasem, DIN prawe, W=2000 Wybrane z biblioteki UE900_DK_2T 2* U900_1FA_1SPA_1BL_1 U500_2FA_1S U500_1S_1T-L 2* U150_R U500_5S H600_3S_2T-L_KL O1000_KL_HK_1 Herdplatte_hotplate_01, Abzugshaube_hood_01 Spuele_sink_ Wymiary pomieszczenia 34 / 59 SelectionProf_Cwiczenia_PL.pdf

35 Gotowy widok kuchni Rozwiązanie ćwiczenia 5 Krok 1, Przygotowanie Utworzenie nowej aranżacji pomieszczenia oraz zlecenia Z programu Designer przechodzimy klikając na wpis w asystencie CAD/ Aranżacja pomieszczenia do asystenta Aranżacji pomieszczenia. Można go rozpoznać o żółtym tle. W pierwszej kolejności należy wybrać punkt Nowa aranżacja pomieszczenia, aby uzyskać puste okno. Zanim przystąpimy do aranżacji pomieszczenia należy utworzyć zlecenie. W zleceniu zapisane zostanie pomieszczenie. Poza tym w zleceniu podawane są dane, które będą później ważne w Managerze Dokumentów. SelectionProf_Cwiczenia_PL.pdf 35 / 59

36 Poprzez asystenta Utwórz zlecenie/projekt otwarte zostanie okno dialogu. W polu Nazwa zlecenia wpisujemy nazwę zlecenia, w tym przypadku U5. W ustawieniach w polu Zlecenie wpisujemy Kuchnia U5 a w polu Nazwisko opracowującego dowolne nazwisko. Dane te pojawią się później na stronie tytułowej Managera dokumentów. Zdefiniowanie pomieszczenia W asystencie wybieramy opcję 1. Zdefiniuj ścianę. 36 / 59 SelectionProf_Cwiczenia_PL.pdf

37 Jako typ ściany wybieramy Kształt litery L w prawo. W polu Długość ściany 1 wpisujemy 3500, a w polu Długość ściany W ustawieniach Materiał ścian wybieramy A_1-1, a w Materiał podłogi B_1-12. Okno zamykamy klikając na zielony haczyk. Następnie musimy wybrać miejsce wklejenia ściany. W tym celu należy najechać kursorem myszki na dowolne miejsce w pustym oknie i kliknąć, np. w dolnym lewym narożniku. Okna dodawane są za pomocą pozycji 2. Zdefiniuj okno w asystencie. SelectionProf_Cwiczenia_PL.pdf 37 / 59

38 W oknie Styl wybieramy pozycję Skrzydło uchylno-rozwieralne a wymiery podajemy takie, jak w przykładzie powyżej. Odległość od końca ściany ma wynosić 500 mm. Po potwierdzeniu przy pomocy zielonego haczyka kursor myszki zmieni swój kształt w mały czworokąt. Za jego pomocą wybieramy lewą ścianę w tylnej części. Należy wybrać wewnętrzną linię ściany. Okno zostanie odpowiednio wstawione. Drzwi wstawiamy przy pomocy asystenta 3. Zdefiniuj drzwi. Po potwierdzeniu wyboru drzwi przy pomocy zielonego haczyka wybieramy tylną część prawej strony. Drzwi zostaną umieszczone w ścianie. 38 / 59 SelectionProf_Cwiczenia_PL.pdf

39 Określenie rastra wysokości Konstrukcje w bibliotece korpusów SelectionProfessional nie posiadają cokołów. Unoszą się one nad podłogą. Otrzymujemy to poprzez system modułów wysokości. W asystencie wybieramy wpis Określ Carrer@Raster. Otwarte zostanie okno, w którym można wybrać i ustawić różne moduły wysokości (rastry). W ten sposób można ustawić jeden moduł wysokości dla cokołu, jeden moduł wysokości dla szafki wiszącej itp. Dla wybranego przez nas przykładu aktywujemy raster A1 zaznaczając odpowiedni kwadracik. Dokonane zmiany należy zawsze zapisywać przy pomocy symbolu dyskietki u góry z prawej strony. Raster zostanie wyświetlony na podłodze. Przy pomocy opcji Pokaż / Ukryj Carrer@Raster można go ukryć lub wyświetlić. Ukryty raster jest również aktywny. W naszym przykładzie raster zostaje ukryty. Krok 2, Rozmieszczenie Pierwszy mebel, dotyczy to w szczególności aranżacji kuchni, powinien zostać dodany w widoku z góry. Najlepiej rozpocząć od szafki narożnej. W asystencie wybieramy opcję 5. Wstaw meble lub elementy dekoracyjne. Otwarte zostanie okno służące do wyboru szafki. SelectionProf_Cwiczenia_PL.pdf 39 / 59

40 Przy pomocy Szukaj w: można wybrać żądany folder. W tym przykładzie szukamy konstrukcji U900_DK_2T w folderze 01_Kueche_kitchen_19 / 01_Eckunterschraenke_corner-cabinet. Zaznaczamy wybrany plik i klikamy na Otwórz. Kursor myszki ponownie zmieni się w czworokąt. Przy pomocy tego czworokąta zaznaczamy wewnętrzną linię ściany. Należy trafić dokładnie w linię. Szafkę możemy przesunąć do narożnika przy pomocy myszki. Po przesunięciu klikamy lewym klawiszem myszki. Wyświetlone zostanie okno wstawienia obiektu. 40 / 59 SelectionProf_Cwiczenia_PL.pdf

41 W celu potwierdzenia danych klikamy na zielony haczyk i szafka zostanie wstawiona. Szafka zostanie wstawiona wraz ze wszystkimi szczegółami, tzn. z okuciami i nawierceniami. Może to przeszkadzać w aranżacji pomieszczenia i zajmować sporo miejsca na dysku. Istnieje możliwość zmniejszenia poziomu wyświetlania informacji szczegółowych. Należy dokonać tego przy każdej aranżacji pomieszczenia. mebla. Z menu Widok /wyświetl szczegóły wybieramy pozycję niski. Teraz wyświetlane będą tylko kontury Dalsza aranżacja pomieszczenia może odbywać się w widoku 3D oraz w widoku powierzchni. Jest to pomocne w lepszej orientacji oraz przy wyborze mebli. Widok izometryczny wybieramy przy pomocy przycisku. Widok powierzchni 3D za pomocą przycisku. Pomieszczenie zostanie wyświetlone tak jak to widać po lewej stronie. Kolejny mebel wybieramy ponownie przy pomocy asystenta oraz pozycji 5. Wstaw meble lub elementy dekoracyjne. Wybieramy mebel U900_1FA_1SPA_1BL_1 z folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / Kursor myszki ponownie zmieni swój kształt na czworokąt. Za jego pomocą klikamy już nie na ścianę, ale na wstawiona już szafkę. SelectionProf_Cwiczenia_PL.pdf 41 / 59

42 Wyświetlone zostanie okno wstawienia obiektu, które potwierdzamy zielonym haczykiem. Mebel zostanie wstawiony obok szafki narożnej. Kolejną szafkę wstawiamy w ten sam sposób. Szafkę U500_2FA_1S wybieramy folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / Następnie klikamy na wstawioną już szafkę i nowa szafka zostaje dodana. Jako kolejna szafkę wybieramy U500_1S_1T-L z folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / Na końcu wybieramy szafkę wysoką H600_3S_2T-L_KL z folderu 01_Kueche_kitchen_19 / 03_Hochschraenke_tallunit / Hoehe_height-2200 / Po lewej stronie przedstawiono widok mebli wstawionych przy pierwszej ścianie. W kolejnym kroku wstawiamy meble na drugiej ścianie. W tym celu wybieramy mebel U150_R z folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / / 59 SelectionProf_Cwiczenia_PL.pdf

43 Następnie klikamy na szafkę narożną. Wyświetlone zostanie okno wstawienia obiektu. Program automatycznie wstawia szafkę z lewej strony. Przy czym w naszym przypadku ma ona zostać wstawiona z prawej strony szafki narożnej. W tym celu klikamy na mały szary sześcian (patrz rysunek powyżej). Czerwona szafka (aktualnie dodana) przesunięta zostanie w prawo i tym samym wstawiona z prawej strony szafki narożnej. Po wstawieniu regału dodane zostaną kolejne szafki. U900_1FA_1SPA_1BL_1 z folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / U150_R z folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / U500_5S z folderu 01_Kueche_kitchen_19 / 02_Unterschraenke_floor-unit / SelectionProf_Cwiczenia_PL.pdf 43 / 59

44 Jako następną dodajemy szafkę wiszącą. W tym celu wybieramy O1000_KL_HK_1 z folderu 01_Kueche_kitchen_19 / 05_Oberschraenke_wall-unit / Hoehe_height-433 / Jako punkt odniesienia wybrana zostaje szafka wysoka. Szafka wisząca zostanie najpierw umieszczona na podłodze, podobnie jak szafka dolna. Przy pomocy okna wstawiania obiektu można to zmienić. 44 / 59 SelectionProf_Cwiczenia_PL.pdf

45 Wybieramy w tym celu drugą zakładkę (zaznaczona kolorem czerwonym na rysunku powyżej). Następnie szafka wisząca zostaje przesunięta do góry i do tyłu. Odbywa się to poprzez kliknięcie na dwa szare małe sześciany (w czerwonej ramce). Szafka wisząca znajduje się teraz na tym samym poziomie do szafka wysoka. Krok 3, Dodanie blatu roboczego, cokołu, widocznych boków W asystencie wybieramy zakładkę Plan pomieszczenia, a następnie pozycję Dodaj blat roboczy. Kursor myszki zmieni swój kształt w czworokąt. Przy jego pomocy klikamy na szafkę dolna z lewej strony. W tym przypadku najlepiej wybrać poprzeczkę, aby jednoznacznie rozpoznać szafkę. SelectionProf_Cwiczenia_PL.pdf 45 / 59

46 Następnie zaznaczamy szafkę dolną z prawej strony przy drugiej ścianie. Również tutaj najlepiej kliknąć na poprzeczkę. Dokonany wybór potwierdzamy klawiszem ENTER lub prawym klawiszem myszki. Wyświetlone zostanie okno wstawienia blatu roboczego. Wysunięcie z parwej strony zmieniamy na 40mm. Dane potwierdzamy zielonym haczykiem i blat zostanie dodany. 46 / 59 SelectionProf_Cwiczenia_PL.pdf

47 Blat roboczy może zostać podzielony. Przy wyborem tej opcji należy przełączyć się na Model siatki 3D. W asystencie wybieramy opcję Podziel blat roboczy (z propozycją). Przy pomocy czworokąta należy dokładnie zaznaczyć krawędź blatu roboczego. Wyświetlone zostaną trzy czerwone linie sugerowanego podziału. Przy pomocy czworokąta klikamy na wybraną linię. W naszym przypadku jest to linia z lewej strony. Po wybraniu linii potwierdzamy wybór zielonym haczykiem. Blat roboczy został podzielony i możemy z powrotem przejść do Widok powierzchni 3D przy pomocy przycisku. SelectionProf_Cwiczenia_PL.pdf 47 / 59

48 Widok z podzielonym blatem roboczym Dodanie cokołu W kolejnym kroku dodajemy cokół. W asystencie wybieramy pozycje Wstaw front cokołu. Przy pomocy myszki zaznaczany najpierw szafkę wysoką, a następnie szafkę dolną z prawej strony przy drugiej ścianie i potwierdzamy wybór klikając na ENTER lub prawym klawiszem myszki. 48 / 59 SelectionProf_Cwiczenia_PL.pdf

49 Wyświetlone zostanie okno wstawienia cokołu. W pozycji Listwy opcję Z prawej ustawiamy na nie oraz opcję Z lewej również na nie. Dzięki temu nie zostanie skonstruowany cokół z lewej i prawej strony. Dodanie widocznych boków Ostatnia szafka dolna ma zostać wyposażona w widoczny bok. W tym celu wybieramy w asystencie pozycję Wstaw pogrubienie. Następnie wybieramy zewnętrzną stronę boku korpusu. Dzięki temu bok zostanie pogrubiony na zewnątrz. Po wyborze boku korpusu otworzy się nowe okno. Wysunięcie z przodu ustalamy na 20 mm. W polu Wysunięcie z dołu podajemy 110mm, co odpowiada wysokości cokołu. Całość potwierdzamy zielonym haczykiem. Funkcja widocznego boku podwaja grubość wszystkich wybranych elementów, czyli np. również blatów roboczych. SelectionProf_Cwiczenia_PL.pdf 49 / 59

50 Dodanie maskownicy Z boku wysokiej szafki ma zostać wstawiona maskownica. W pierwszej kolejności wybieramy Widok izometryczny południowo-wschodni, aby móc wybrać bok szafki. W asystencie wybieramy Wstaw fronty. Następnie lewym klawiszem myszki klikamy dokładnie na zewnętrzną krawędź boku korpusu. Potwierdzamy przy pomocy klawisza ENTER lub klikamy prawym klawiszem myszki. Otworzy się okno z parametrami maskownicy. W polu Cofnięcie podajemy wartość 69 mm, a w polu Wysunięcie z dołu wstawiamy 110 mm. Dzięki temu maskownica kończy się równo z cokołem. Po kliknięciu na zielony haczyk maskownica zostanie wstawiona. 50 / 59 SelectionProf_Cwiczenia_PL.pdf

51 Listwa wieńcząca Do wysokiej szafki oraz szafki wiszącej na zostać dodana listwa wieńcząca. W tym celu wybieramy w asystencie opcję Wstaw koronę. W pierwszej kolejności zaznaczamy szafkę wysoką, a następnie szafkę wiszącą. Następnie potwierdzamy wybór klawiszem Enter lub prawym klawiszem myszki. Wyświetlone zostanie okno wstawienia listwy wieńczącej. SelectionProf_Cwiczenia_PL.pdf 51 / 59

52 Krok 4, Dodanie elementów dekoracyjnych W kuchni mają zostać dodane różne elementy dekoracyjne. Elementy dekoracyjne wstawiane są w taki sam sposób, co meble. Dodanie zlewozmywaka W asystencie (zakładka Aranżacja pomieszczenia) wybieramy opcję 5. Wstaw meble lub elementy dekoracyjne. Wyświetlone zostanie okno służące wyborowi szafki lub elementu dekoracyjnego. Wybieramy folder 10_Deco / 03_Kueche_kitchen / 03_Spuelen_sink, a w nim zlewozmywak Spuele_sink_02. Zlewozmywak ma zostać wstawiony ponad szafką na zlewozmywak 900mm. W tym celu zaznaczamy front szuflady tej szafki. Wyświetlone zostanie okno wstawienia obiektu. Zlewozmywak ma zostać umieszczony na korpusie, dlatego wybieramy górny szary czworokąt, a czerwony korpus przemieszczony zostanie do góry. Zlewozmywak znajduje się dokładnie na szafce dolnej. Przy czym zlewozmywak powinien zostać umieszczony na blacie roboczym. Poprzez podanie wartości 38 w polu Odstęp 1 zlewozmywak zostanie umieszczony na blacie roboczym. 52 / 59 SelectionProf_Cwiczenia_PL.pdf

53 Przy pomocy drugiej zakładki (zaznaczona czerwoną ramką) można przesunąć zlewozmywak. Poprzez wybór obu szarych kwadratów zlewozmywak zostanie przesunięty do przodu i w prawo. Dodanie płyty grzewczej W asystencie ponownie wybieramy opcję 5. Wstaw meble lub elementy dekoracyjne. Z folderu 10_Deco / 03_Kueche_kitchen / 02_Herdplatte_abzug_hob_hood wybieramy płytę grzewczą Herdplatte_hotplate_01. Płyta grzewcza ma zostać umieszczona nad szafką pod płytę grzewczą. W tym celu należy wybrać front szafki dolnej. Wyświetlone zostanie okno wstawienia mebli i elementów dekoracyjnych. SelectionProf_Cwiczenia_PL.pdf 53 / 59

54 Podobnie jak w przypadku zlewozmywaka, płyta grzewcza ma zostać umieszczona nad szafką dolną. W tym celu zaznaczamy mały szary kwadrat u góry. Następnie określamy Odstęp 1 na 38. Przy pomocy drugiej zakładki określamy dokładną pozycję na blacie roboczym. W polu Odstęp 1 podajemy wartość von 150. Dodanie okapu Okap Abzugshaube_hood_01 wybieramy z folderu 10_Deco / 03_Kueche_kitchen / 02_Herdplatte_abzug_hob_hood. Ponownie zaznaczamy front szafki dolnej, ponieważ okap ma zostać umieszczony nad szafką dolną. Wyświetlone zostanie okno wstawienia obiektu. Okap zostanie umieszczony u góry, a w polu Odstęp 1 wpisujemy wartość 900. Następnie wybieramy drugą zakładkę i w polu Odstęp 2 wpisujemy wartość Dzięki temu zachowany zostanie odstęp pomiędzy okapem a ścianą. Okap zostanie umieszczony na ścianie po potwierdzeniu zielonym haczykiem. 54 / 59 SelectionProf_Cwiczenia_PL.pdf

55 Widok z dodanymi elementami dekoracyjnymi Krok 5, Wybór materiału Dla mebli, blatów roboczych, maskownic, cokołów oraz widocznych boków można wybrać różne powierzchnie. Wszystkie elementy można wybrać jednocześnie i przypisać im identyczną powierzchnię lub wybierać materiał dla każdego elementu z osobna. Okno służące do wyboru materiał znajduje się w zakładce Materiał, gdzie klikamy na opcję Wybór materiału. Otwarte zostanie okno materiału. W oknie Katalog wybieramy pozycję Sztandar. W polu Kategoria wybieramy rodzaj powierzchni. Dla naszego przykładu wybieramy Płyta wiórowa powlekana tworzywem sztucznym (dekor). Ze względu na wybór dokonany w polu Kategoria, wyświetlone zostaną tylko określone materiały. SelectionProf_Cwiczenia_PL.pdf 55 / 59

56 Po wyborze kategorii określamy których mebli lub elementów dotyczy nasz wybór. W tym celu klikamy na przycisk wyboru. Następnie wybieramy wszystkie meble, do których będzie odnosić się wybór powierzchni. W pierwszej kolejności wybieramy szafkę wysoką, a następnie pozostałe meble. Najlepiej wybierać front mebla. Jeśli mebel został zaznaczony, wówczas jego kontury przedstawiane są przerywana linią. Po wyborze wszystkich mebli potwierdzamy nasz wybór przy pomocy klawisza ENTER lub prawego klawisza myszki. W widoku po lewej stronie wyświetlone zostaną elementu, dla których możliwy jest dobór powierzchni. Dla tego przykładu jest to korpus, front oraz ściana tylna. Dla każdego z elementów można dobrać inna powierzchnię. W tym celu należy wybrać element i poniżej określić dla Materiału odpowiednią Wartość. W tym przykładzie jest to KF_D_3-012 dla frontu. Następnie można jeszcze określić kierunek słoi. Przegląd różnych dostępnych powierzchni znajduje się w podręczniku podstawowym, w SelectionProfessional_Bibliothek. 56 / 59 SelectionProf_Cwiczenia_PL.pdf

57 Dla korpusu wybieramy wartość KF_C_028. Wcześniej zmieniono kategorię na Płyta wiórowa powlekana tworzywem sztucznym (kolor). Wybór potwierdzamy zielonym haczykiem. Następnie na blat roboczy granit. Jeśli chcemy dobierać pojedynczych elementów, korzystamy z funkcji Wybór mamy wybrać materiał dla wówczas pojedynczy. Ponownie otwarte zostanie okno Wyboru materiału. Wybieramy funkcję Wybór pojedynczy i zaznaczamy oba blaty robocze. Wybór potwierdzamy klawiszem ENTER lub prawym klawiszem myszki. Następnie wybieramy Katalog / Standard oraz Kategoria / Granit. Dla materiału wybieramy Granit_B_4_0006. Wprowadzone dane potwierdzamy zielonym haczykiem. Następnie wybieramy w asystencie ponownie Wybór materiału. Teraz zaznaczamy pozostałe elementy w aranżacji pomieszczenia. Przy pomocy Wyboru pojedynczego zaznaczamy listwy wieńczące (należy wybrać każdy segment), widoczne boki, maskownice oraz listwy cokołowe. SelectionProf_Cwiczenia_PL.pdf 57 / 59

58 Elementy takie jak cokół, maskownica, listwa wieńcząca wyświetlone są w strukturze drzewa i dla każdej z tych pozycji można wybrać inny materiał. 58 / 59 SelectionProf_Cwiczenia_PL.pdf

59 Krok 6, Przedstawienie powierzchni Wybrane powierzchnie mogą zostać wyświetlone na ekranie monitora. W asystencie, w zakładce Materiał wybieramy pozycję Przedstaw pomieszczenie / korpus w kolorze. Alternatywnie można wybrać symbol (Przedstawienie w kolorze). Otworzy się okno przedstawienia w kolorze. W polu Jakość można określić poziom jakości wizualizacji. Im wyższy poziom jakości, tym więcej czasu wymaga wizualizacja aranżacji pomieszczenia. Rezultat reneru może zostać ustawiony na Okno widoku (aktualny widok) lub Okno renderu (nowe okno). Przy pomocy Natężenia oświetlenia określany jest poziom jasności. Widok może zostać wydrukowany w kolorze. W tym celu należy wybrać w Menu Plik / Drukuj. Po zakończeniu konstruowania należy zapisać zlecenie w zakładce Aranżacja pomieszczenia wybierając Zapisz zlecenie / projekt. SelectionProf_Cwiczenia_PL.pdf 59 / 59
