1 PROJEKT BUDOWLANO-WYKONAWCZY REMONT SZLAKU TURYSTYCZNEGO Z PSIEJ TRAWKI NA RÓWIEŃ WAKSMUNDZKĄ INWESTOR: TATRZAŃSKI PARK NARODOWY KUŹNICE ZAKOPANE JEDNOSTKA PROJEKTOWA: MCM PROJEKT, PROJEKTY, NADZORY, KOSZTORYSOWANIE MACIEJ CHOWANIEC UL. TADEUSZA KOŚCIUSZKI 67A BIAŁY DUNAJEC PROJEKTANT: MGR INŻ. ARCH. PAWEŁ POLAK UPRAWNIENIA NR EWID MPOIA/089/2008 WRZESIEŃ 2014

2 SPIS ZAWARTOŚCI PROJEKTU A. Część opisowa 1. Przedmiot opracowania 2. Podstawa formalna wykonania projektu 3. Podstawy techniczne wykonania projektu 4. Lokalizacja inwestycji 5. Wykaz robót według specjalizacji do wykonania 6. Wykaz poszczególnych odcinków i zakres robót remontowych do wykonania 7. Dokumentacja fotograficzna B. Część rysunkowa

3 A. CZĘŚĆ PROJEKTOWA 1. Przedmiot opracowania górskiego. Przedmiotem opracowania jest projekt budowlano-wykonawczy remontu szlaku 2. Podstawa formalna wykonania projektu Podstawą formalną wykonania projektu jest umowa pomiędzy Inwestorem a Wykonawcą na wykonanie opracowania. 3. Podstawy techniczne wykonania projektu Przy opracowywaniu wykorzystano: - wizję lokalną w terenie, - inwentaryzację. 4. Lokalizacja inwestycji Obszar inwestycji zlokalizowany jest na terenie Tatrzańskiego Parku Narodowego. Remont szlaku projektuje się na odcinku z Psiej Trawki na Rówień Waksmundzką. 5. Wykaz robót według specjalizacji do wykonania - demontażowe i rozbiórkowe, - roboty ciesielskie, - roboty kamieniarskie, - roboty ziemne, - roboty inżynieryjne.

4 6. Wykaz poszczególnych odcinków i zakres robót remontowych do wykonania Uwaga: Zakres robót należy rozpatrywać łącznie z częścią rysunkową oraz dokumentacją fotograficzną. ODCINEK NR 1: - Wykonanie drewnianego wodospustu o długości 3m. ODCINEK NR 2: - Wykonanie drewnianego wodospustu o długości 3m. ODCINEK NR 3: - Naprawa drogi. Rozebranie istniejącego niezwiązanego bruku i ułożenie od nowa na odcinku o długości 22m i szerokości 2,2m. ODCINEK NR 4: - Pogłębienie istniejącego wodospustu. Obniżenie poniżej gruntu tak, aby zbierał nagromadzoną wodę. ODCINEK NR 5: - Czyszczenie wodospustu kamiennego o długości 3m z namułu i żwiru. ODCINEK NR 6: - Naprawa drogi. Rozebranie istniejącego niezwiązanego bruku i ułożenie od nowa na odcinku o długości 25m i szerokości 2m. ODCINEK NR 7: - Czyszczenie z namułu i żwiru 2 przepustów o długości 3m. ODCINEK NR 8: - Wykonanie przejścia przez bród z kamieni.

5 ODCINEK NR 9: - Naprawa drogi. Rozebranie istniejącego niezwiązanego bruku i ułożenie od nowa na odcinku o długości 60m i szerokości 2,5m. ODCINEK NR 10: - Wykonanie nowej kładki (o długości 12m i szerokości 1m) z balustradką z jednej strony wraz z przyczółkami kamiennymi. - Usunięcie istniejącej kładki. - Naprawa przeprawy kamiennej przez bród. ODCINEK NR 11: - Wykonanie nowego zejścia do potoku z bruku kamiennego. - Usunięcie pnia wykrotu pod kładką. - Wykonanie kaszycy przed istniejącą kładką wraz z zejściem do brodu, udrożnieniem koryta potoku z przeciwnej strony i wyjściem z brodu po drugiej stronie potoku. ODCINEK NR 12: - Poprawa przejazdu przez bród wraz z dosypaniem kamienia przy zjeździe do brodu. - Poszerzenie istniejącej kładki na szerokość 90cm i wykonanie balustrady z jednej strony. ODCINEK NR 13: - Naprawa drogi rozebranie istniejącej niezwiązanej nawierzchni i wybrukowanie na odcinku o długości 102m i szerokości 3m wraz z wymianą dwóch drewnianych przepustów. ODCINEK NR 14: - Wybrukowanie drogi. Rozebranie istniejącego niezwiązanego bruku i ułożenie od nowa na odcinku o długości 38m i szerokości 2m. ODCINEK NR 15: - Wykonanie drewnianego wodospustu.

6 ODCINEK NR 16: - Naprawa drogi Rozebranie istniejącego niezwiązanego bruku i ułożenie od nowa na odcinku o długości 20m i szerokości 2m. ODCINEK NR 17: - Udrożnienie szlaku poprzez ucięcie dwóch wystających pni. ODCINEK NR 18: - Usunięcie kamieni mocno wystających na odcinku o długości 32m i szerokości 2m poprzez częściowe skucie. 7. Opis materiałów i sposobu wykonania robót: - Brukowanie kamień pozyskany na miejscu. - Wodospusty drewniane świerkowe z kątownikiem metalowym 6cmx6cmx0,5cm. - Wodospusty kamienne kamień miejscowy, okrągły. - Kaszyce drewno świerkowe i kamień pozyskany na miejscu. - Mostki drewno świerkowe.

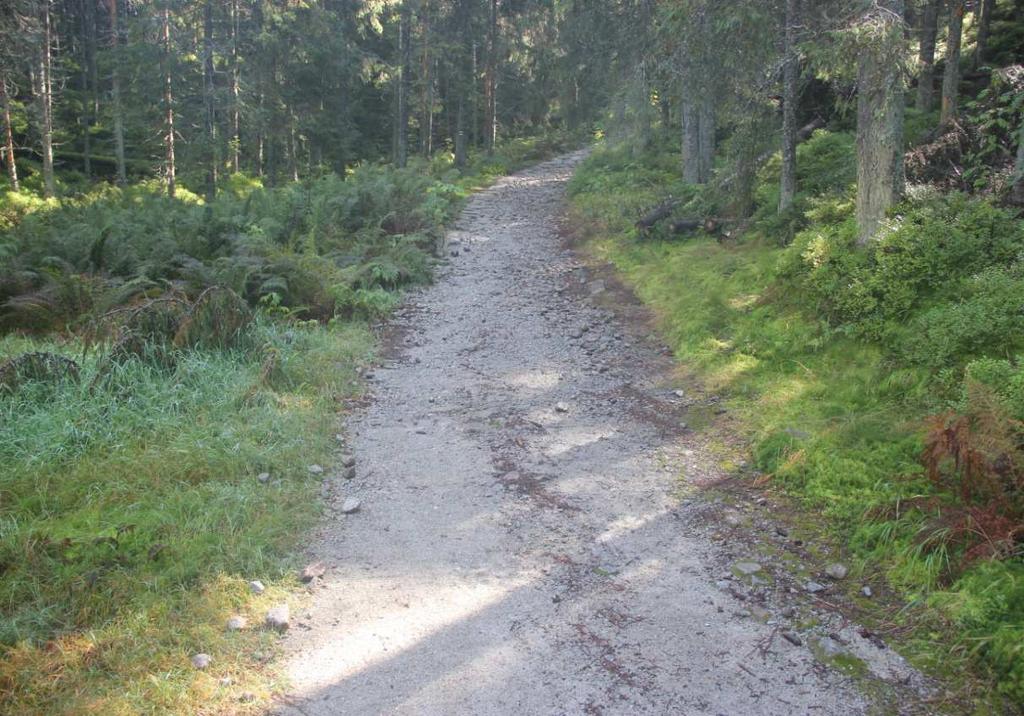

7 8. Dokumentacja fotograficzna Fot. 1. Odcinek nr 1 Fot. 2. Odcinek nr 2

8 Fot. 3. Odcinek nr 3 Fot. 4. Odcinek nr 4

9 Fot. 5. Odcinek nr 5 Fot. 6. Odcinek nr 6

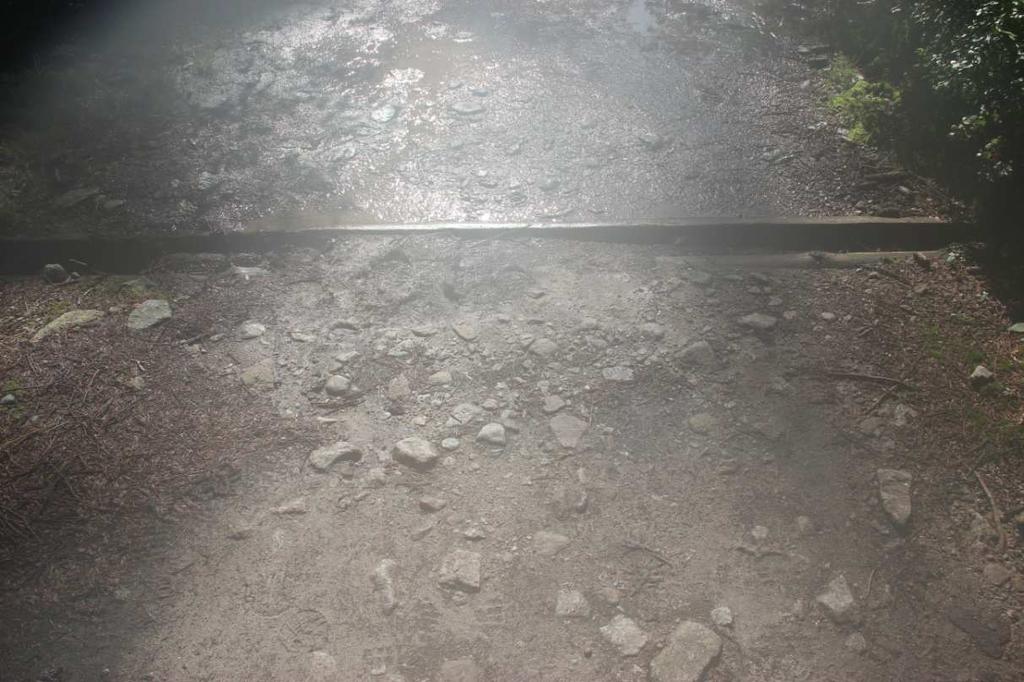

10 Fot. 7. Odcinek nr 7 Fot. 8. Odcinek nr 7

11 Fot. 9. Odcinek nr 8 Fot. 10. Odcinek nr 9

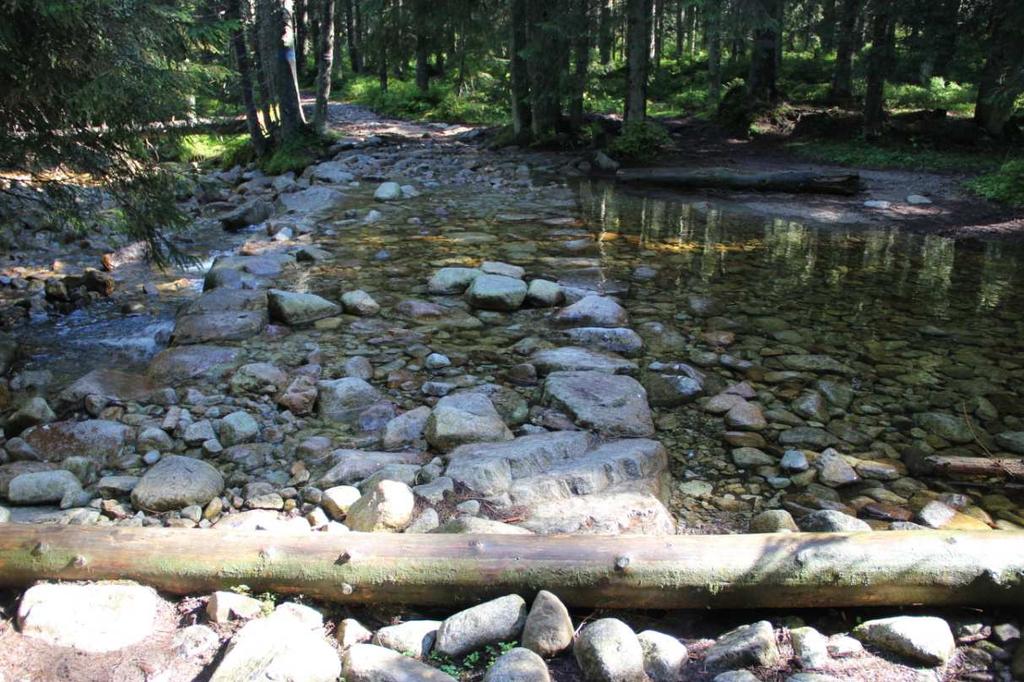

12 Fot. 11. Odcinek nr 10 Fot. 12. Odcinek nr 11

13 Fot. 13. Odcinek nr 11 Fot. 14. Odcinek nr 11

14 Fot. 15. Odcinek nr 12 Fot. 16. Odcinek nr 13

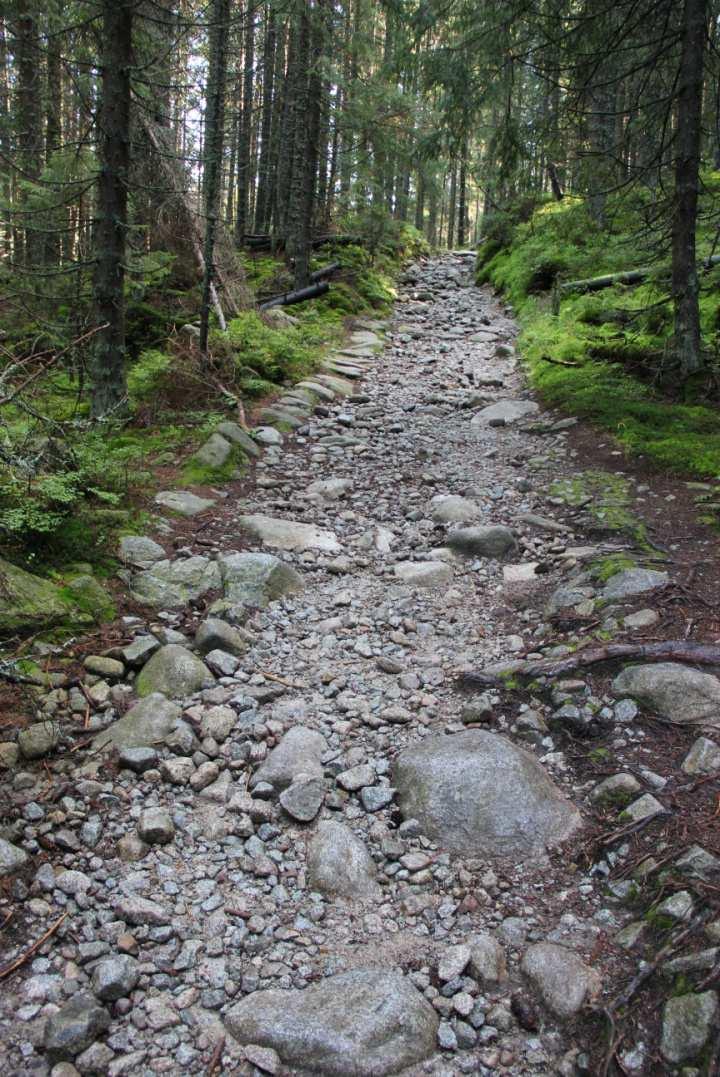

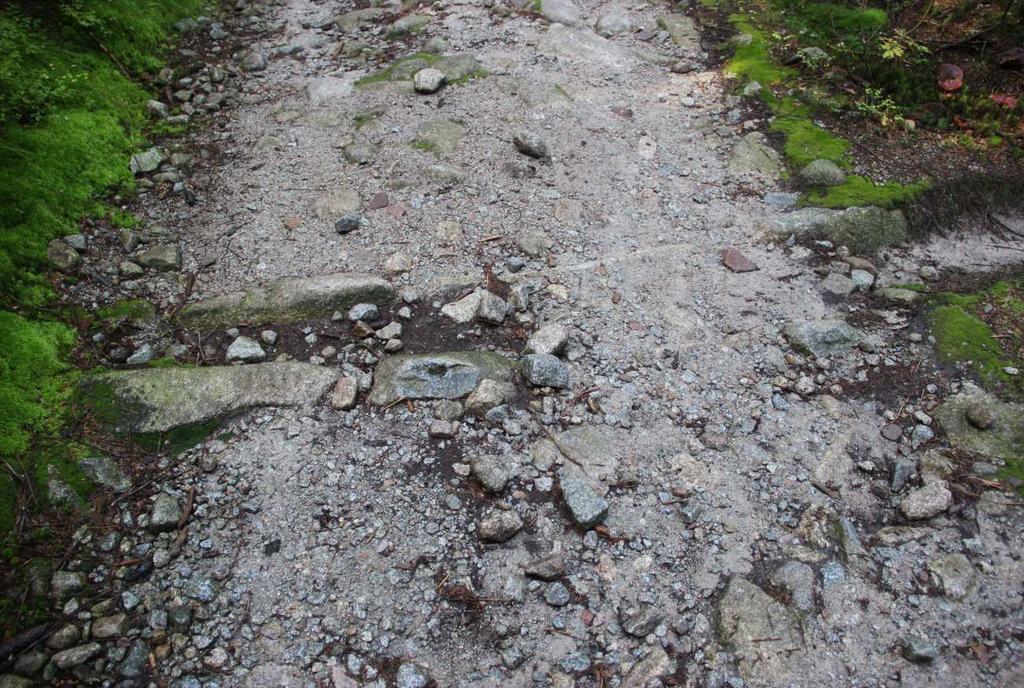

15 Fot. 17. Odcinek nr 13 Fot. 18. Odcinek nr 13

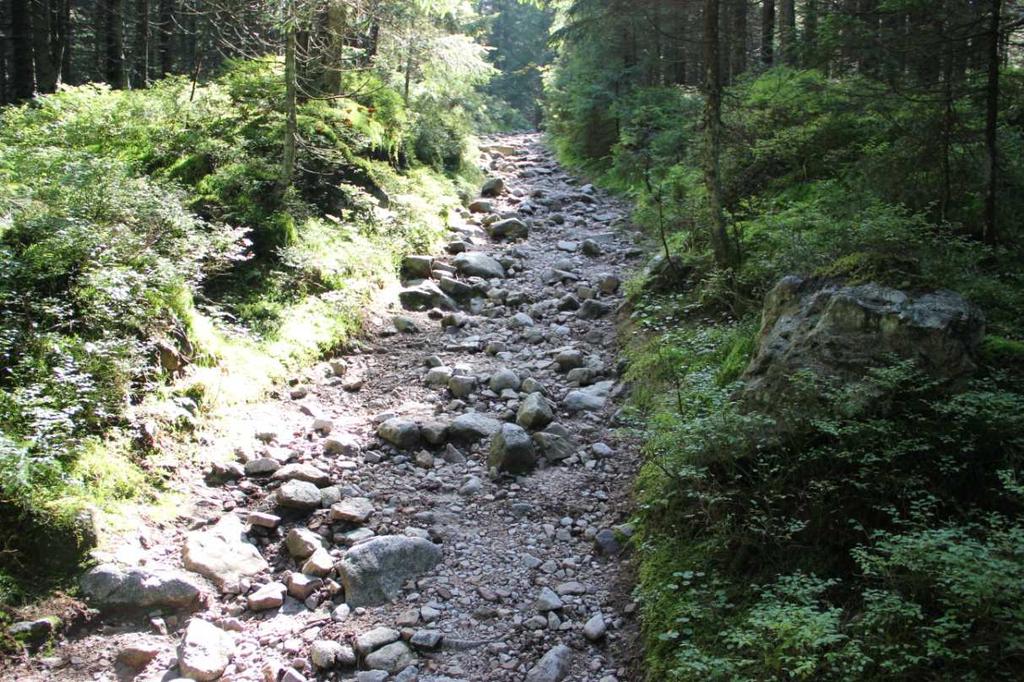

16 Fot. 19. Odcinek nr 14 Fot. 20. Odcinek nr 15

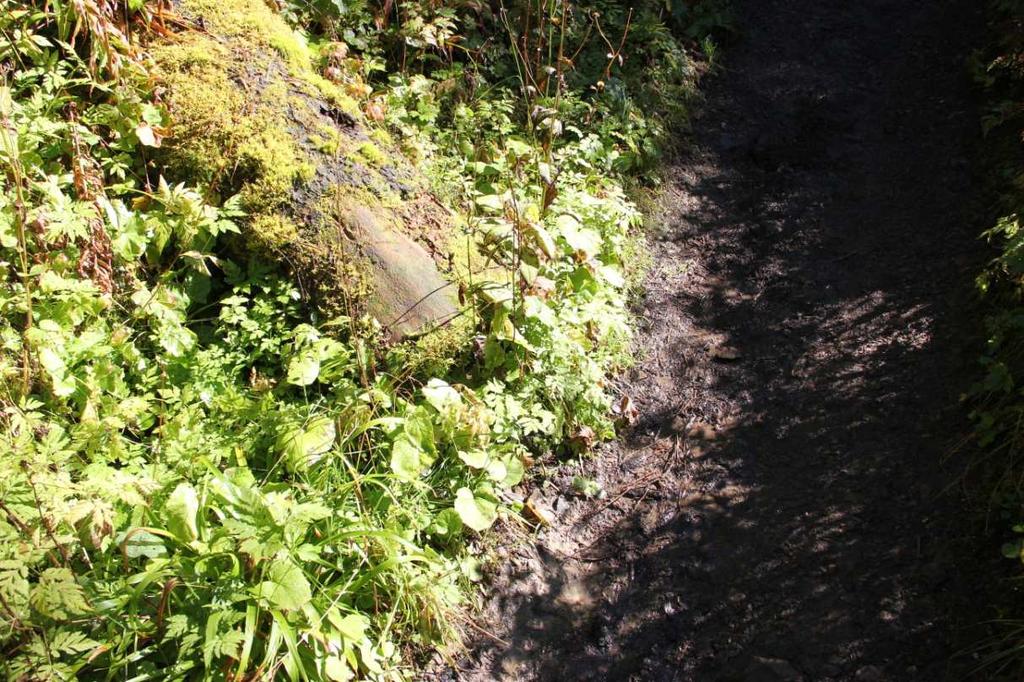

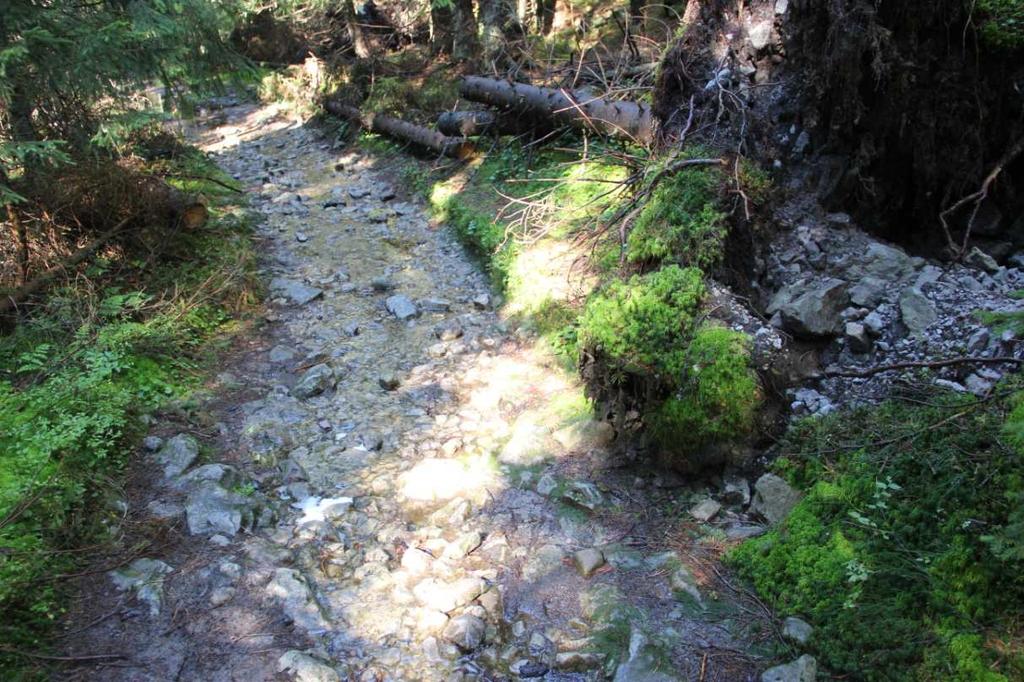

17 Fot. 21. Odcinek nr 16 Fot. 22. Odcinek nr 17
