1 Projekt nr WTSL /08 Opracowanie systemu informacyjnego PLUSK dla wspólnych polsko-słowackich wód granicznych na potrzeby Ramowej Dyrektywy Wodnej i Dyrektywy Powodziowej Konferencja podsumowująca projekt Tworzenie i harmonizacja szczegółowych hydrologicznych danych przestrzennych na potrzeby projektu PLUSK 27września 2011, GRAND HOTEL PERMON Boris Ivanič, Peter Švec, Juraj Pauk

2 Cel Wytworzenie bazy geodanych przestrzennych Zasięg terytorialny: zlewnia Popradu (SK), zlewnia Dunajca (SK) ESRI filegeodatabase European Terrestrial Reference System 1989

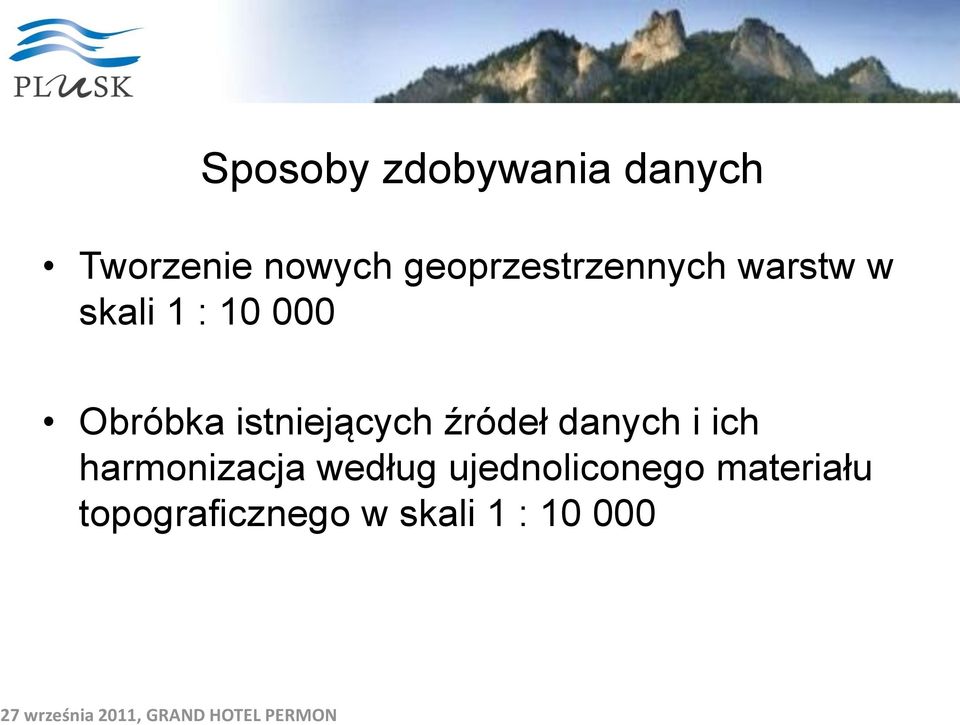

3 Sposoby zdobywania danych Tworzenie nowych geoprzestrzennych warstw w skali 1 : Obróbka istniejących źródeł danych i ich harmonizacja według ujednoliconego materiału topograficznego w skali 1 :

4 Struktura bazy geodanych przestrzennych Komplety danych: PODZIAŁ ADM. DMR WODY ZLEWNIE HYDROEKO DZIAŁANIA MONITORING OBIEKTY VHP

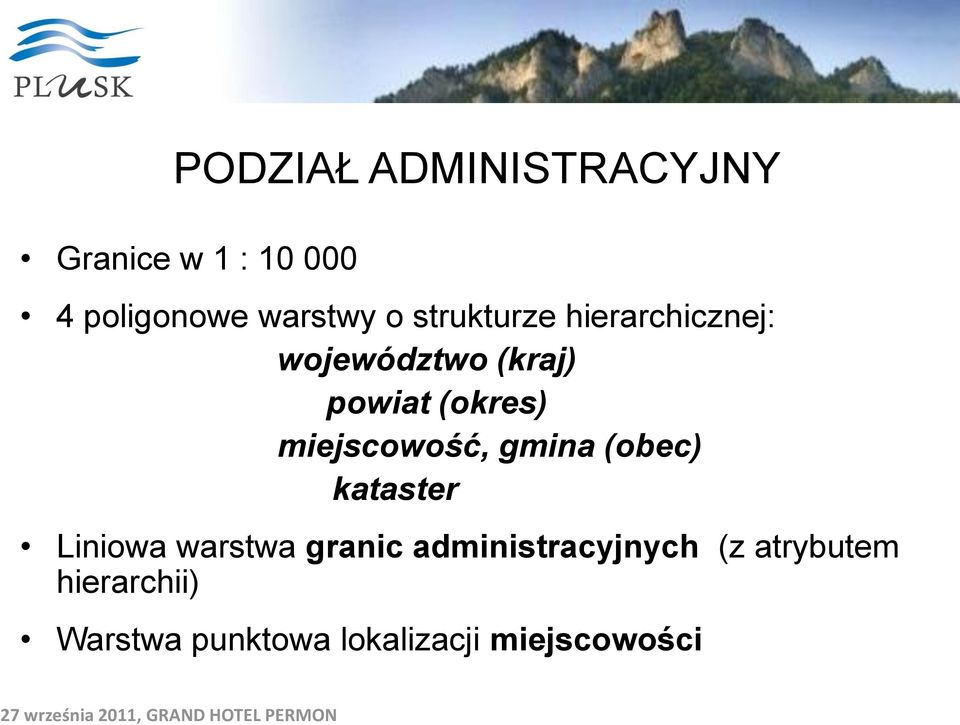

5 PODZIAŁ ADMINISTRACYJNY Granice w 1 : poligonowe warstwy o strukturze hierarchicznej: województwo (kraj) powiat (okres) miejscowość, gmina (obec) kataster Liniowa warstwa granic administracyjnych (z atrybutem hierarchii) Warstwa punktowa lokalizacji miejscowości

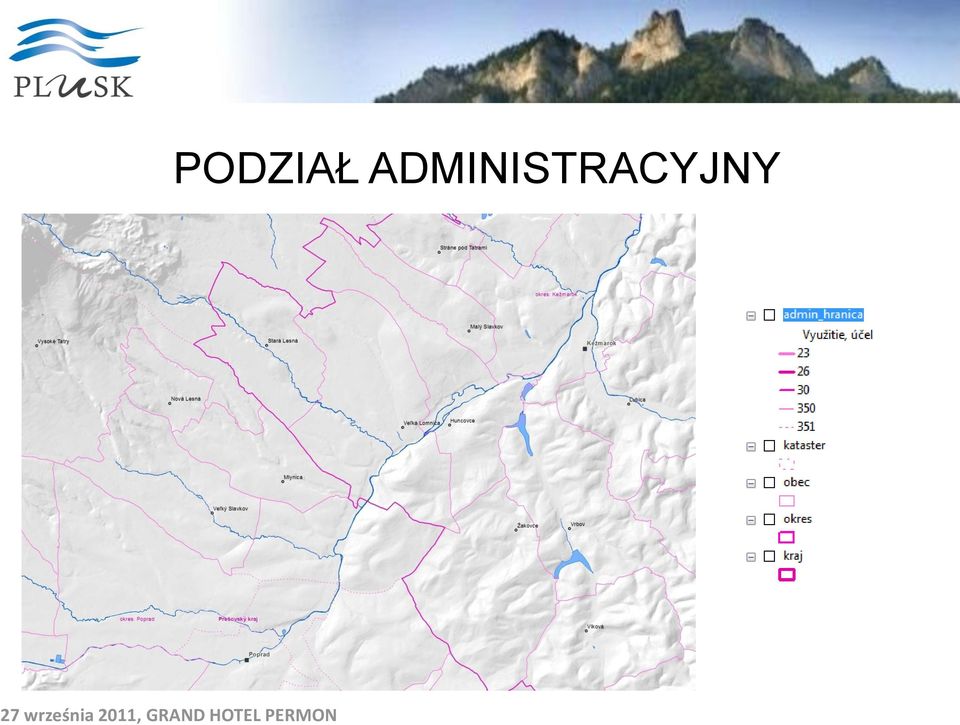

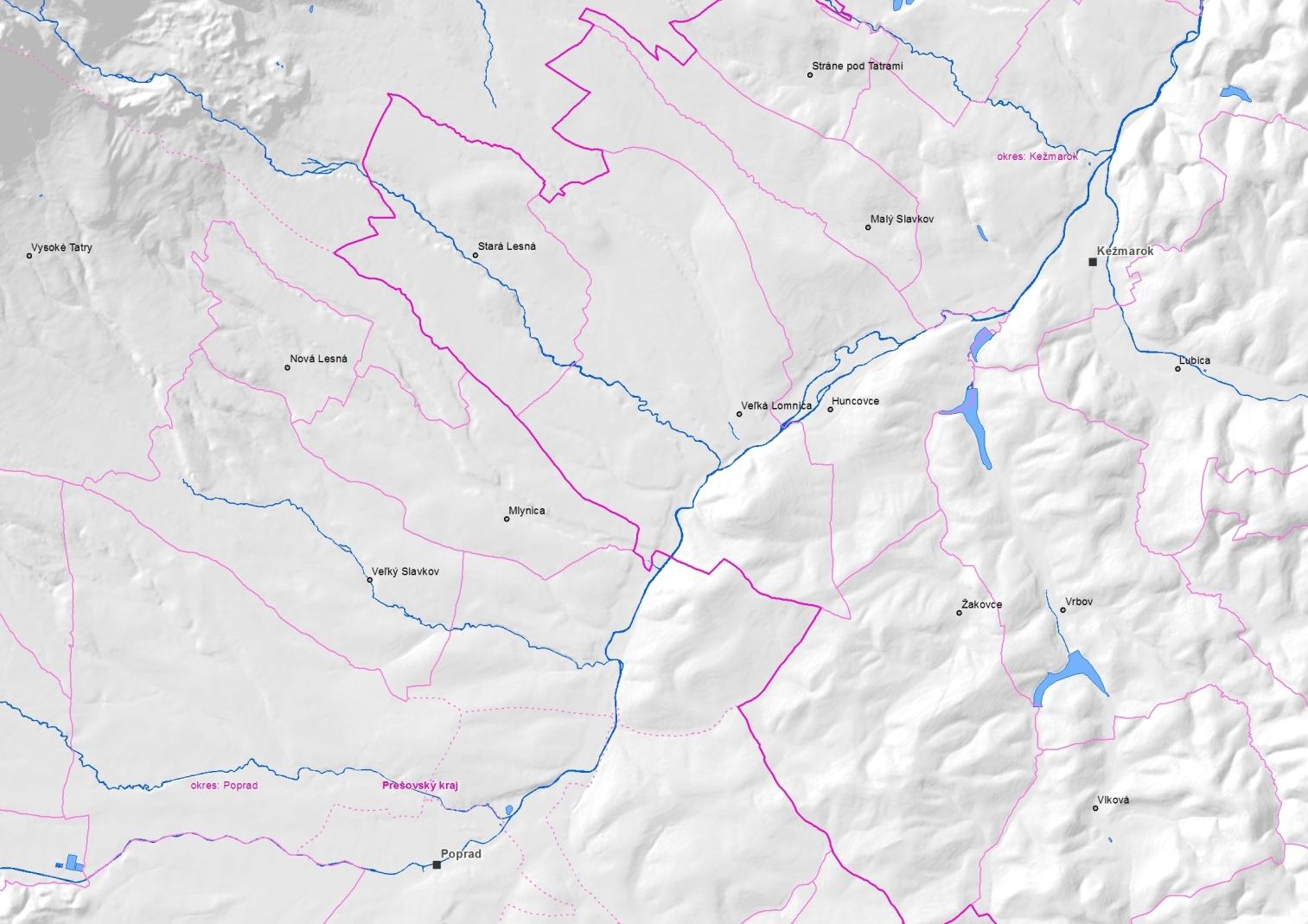

6 PODZIAŁ ADMINISTRACYJNY

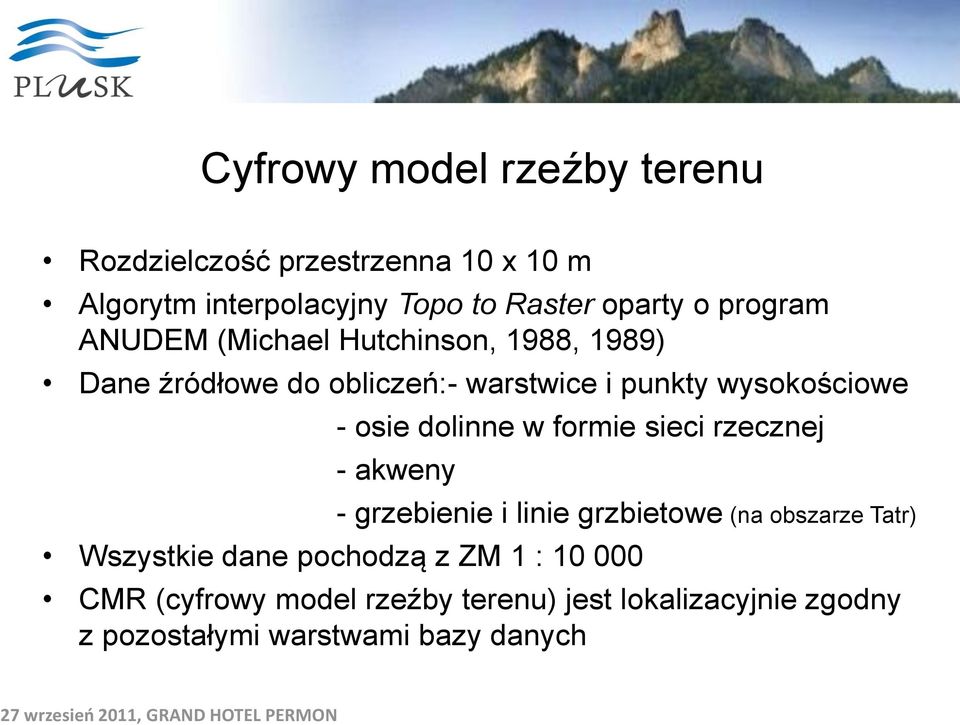

7 Cyfrowy model rzeźby terenu Rozdzielczość przestrzenna 10 x 10 m Algorytm interpolacyjny Topo to Raster oparty o program ANUDEM (Michael Hutchinson, 1988, 1989) Dane źródłowe do obliczeń:- warstwice i punkty wysokościowe - osie dolinne w formie sieci rzecznej - akweny - grzebienie i linie grzbietowe (na obszarze Tatr) Wszystkie dane pochodzą z ZM 1 : CMR (cyfrowy model rzeźby terenu) jest lokalizacyjnie zgodny z pozostałymi warstwami bazy danych 27 wrzesień 2011, GRAND HOTEL PERMON

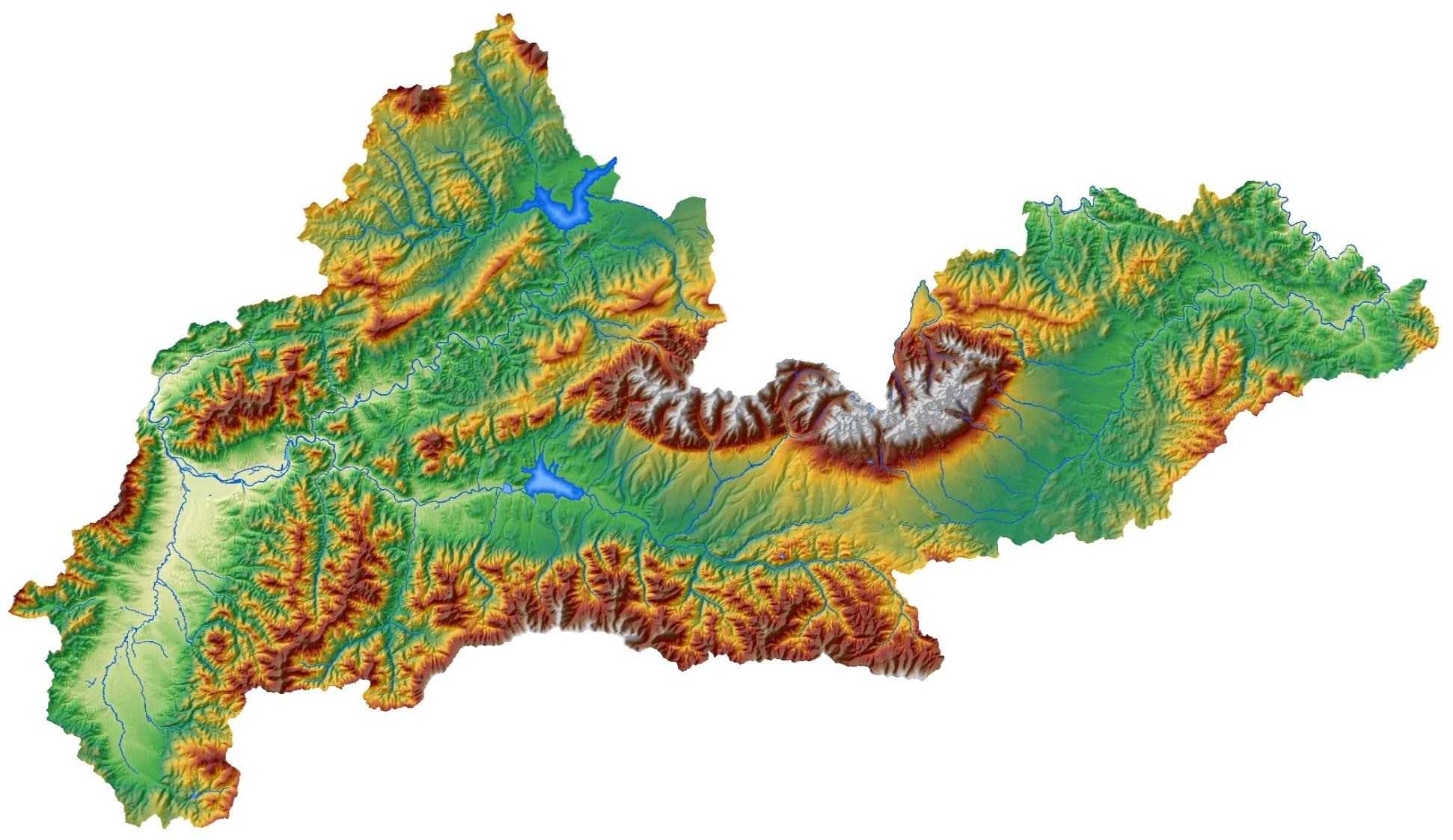

8 Cyfrowy model rzeźby terenu

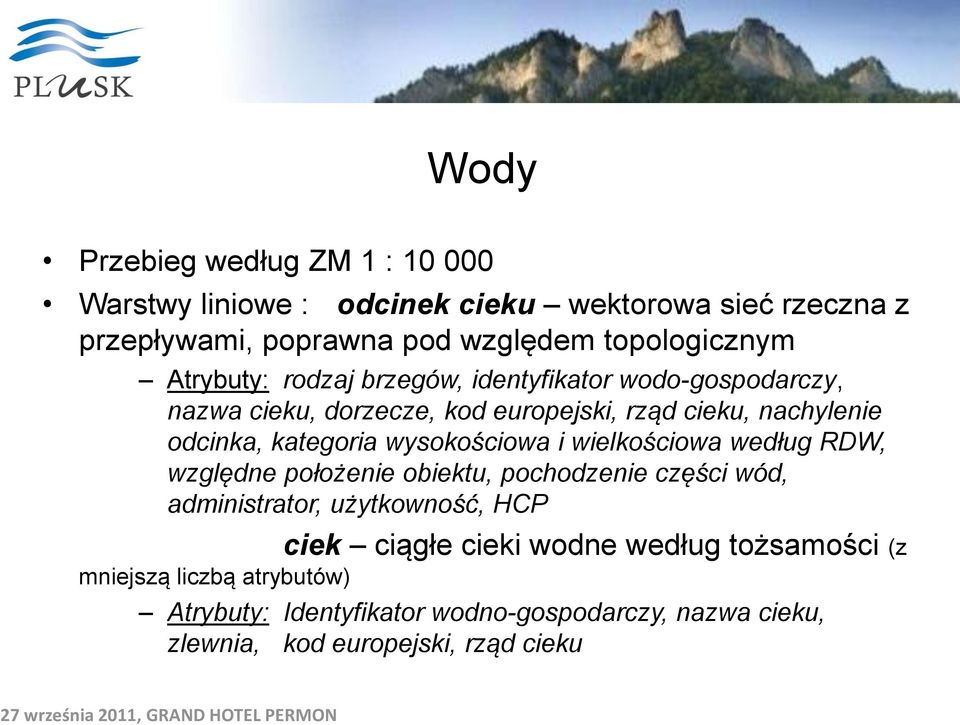

9 Wody Przebieg według ZM 1 : Warstwy liniowe : odcinek cieku wektorowa sieć rzeczna z przepływami, poprawna pod względem topologicznym Atrybuty: rodzaj brzegów, identyfikator wodo-gospodarczy, nazwa cieku, dorzecze, kod europejski, rząd cieku, nachylenie odcinka, kategoria wysokościowa i wielkościowa według RDW, względne położenie obiektu, pochodzenie części wód, administrator, użytkowność, HCP ciek ciągłe cieki wodne według tożsamości (z mniejszą liczbą atrybutów) Atrybuty: Identyfikator wodno-gospodarczy, nazwa cieku, zlewnia, kod europejski, rząd cieku

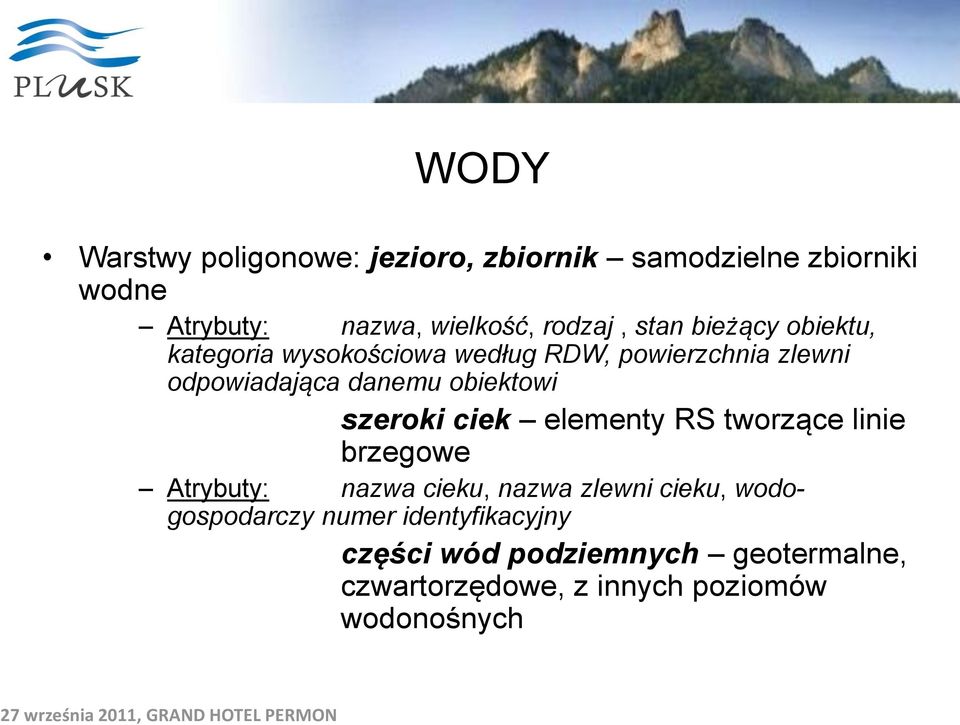

10 WODY Warstwy poligonowe: jezioro, zbiornik samodzielne zbiorniki wodne Atrybuty: nazwa, wielkość, rodzaj, stan bieżący obiektu, kategoria wysokościowa według RDW, powierzchnia zlewni odpowiadająca danemu obiektowi szeroki ciek elementy RS tworzące linie brzegowe Atrybuty: nazwa cieku, nazwa zlewni cieku, wodogospodarczy numer identyfikacyjny części wód podziemnych geotermalne, czwartorzędowe, z innych poziomów wodonośnych

11 WODY

12 ZLEWNIE Tożsamość zlewni przyjęta z VM 1 : , przebieg linii działów wodnych dostosowany według ZM 1 : hierarchiczne poligonowe warstwy: zlewnia elementarna, zlewnia podstawowa, zlewnia, dorzecze (obszar hydrograficzny) Atrybuty: HCP, kod europejski, kształt sieci rzecznej, charakterystyka kształtu zlewni, zróżnicowanie zlewni, nazwa cieku, gęstość i długość sieci rzecznej, minimalna, maksymalna i średnia wysokość w zlewni, stopień zagrożenia erozją, zdolność retencyjna zlewni Warstwa linii wododziałów (z atrybutem rzędu linii wododziałów)

13 ZLEWNIE

14 KOMPLEKS HYDROEKOLOGICZNY Warstwa rejon hydrogeologiczny źródło ŃGÚDŃ Warstwa kompleks hydroekologiczny obszary jakby homogeniczne z aspektu wpływu na procesy odpływowe i erozyjne Nałożenie danych analitycznych (szczegóły 1 : zharmonizowane na podkład skali 1 : ) Atrybuty: element pokrycia krainy, stopień zagrożenia erozyjnego, typ morfograficzno-położeniowy, spad, zakrzywienie rzeźby terenu, indeks hydrogeologiczny, współczynnik przepływu, współczynnik filtracji, wolna zasobność, podtyp gleby, rodzaj gleby, min., maks. i średnia wysokość n.p.m., typ kompleksu geologiczno-substratowohydrologicznego, energia słoneczna, podtyp klimatogeograficzny, pojemność, wskaźnik odpływu wód gruntowych, wrażliwość wód podziemnych

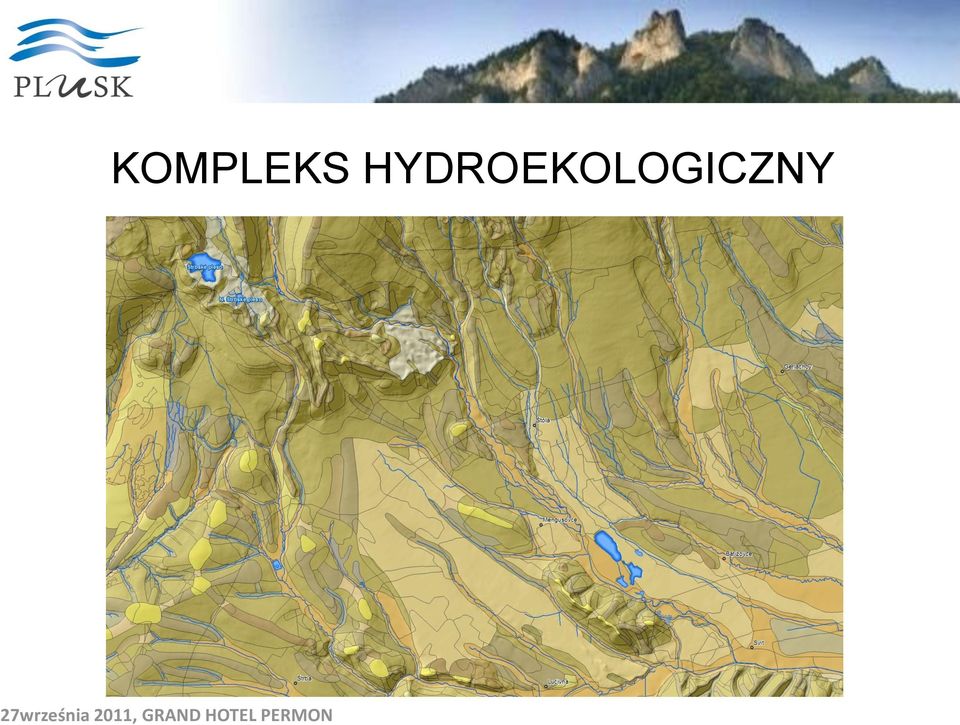

15 KOMPLEKS HYDROEKOLOGICZNY 27września 2011, GRAND HOTEL PERMON

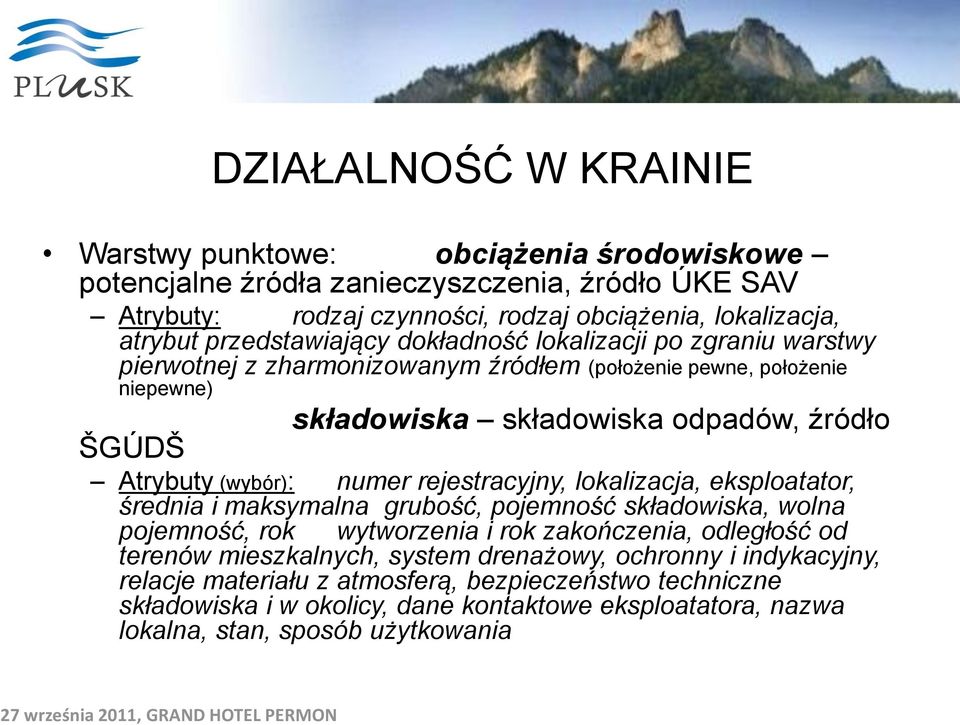

16 DZIAŁALNOŚĆ W KRAINIE Warstwy punktowe: obciążenia środowiskowe potencjalne źródła zanieczyszczenia, źródło ÚKE SAV Atrybuty: rodzaj czynności, rodzaj obciążenia, lokalizacja, atrybut przedstawiający dokładność lokalizacji po zgraniu warstwy pierwotnej z zharmonizowanym źródłem (położenie pewne, położenie niepewne) składowiska składowiska odpadów, źródło ŃGÚDŃ Atrybuty (wybór): numer rejestracyjny, lokalizacja, eksploatator, średnia i maksymalna grubość, pojemność składowiska, wolna pojemność, rok wytworzenia i rok zakończenia, odległość od terenów mieszkalnych, system drenażowy, ochronny i indykacyjny, relacje materiału z atmosferą, bezpieczeństwo techniczne składowiska i w okolicy, dane kontaktowe eksploatatora, nazwa lokalna, stan, sposób użytkowania

17 DZIAŁALNOŚĆ W KRAINIE Warstwy poligonowe: obszary działalności gospodarczej przejęte z warstwy pokrycia krainy CORINE CLC2006 Atrybuty: rodzaj obszaru działalność gospodarcza warstwy zawierające miarodajne dane statystyczne dotyczące miejscowości (1 warstwa) i powiatu (2 warstwy) Atrybuty (wybór): powierzchnia gruntów rolnych, ogrodów, sadów, TTP, lasów, akwenów i terenów zabudowanych, liczba osób prowadzących indywidualną działalność gospodarczą (osoby fizyczne), plony zbóż, roślin oleistych, ziemniaków, hodowla bydła, trzody chlewnej, owiec i drobiu, ilość i obroty zakładów przemysłowych, zużycie energii elektrycznej, oleju napędowego, ciepła, węgla i gazu ziemnego

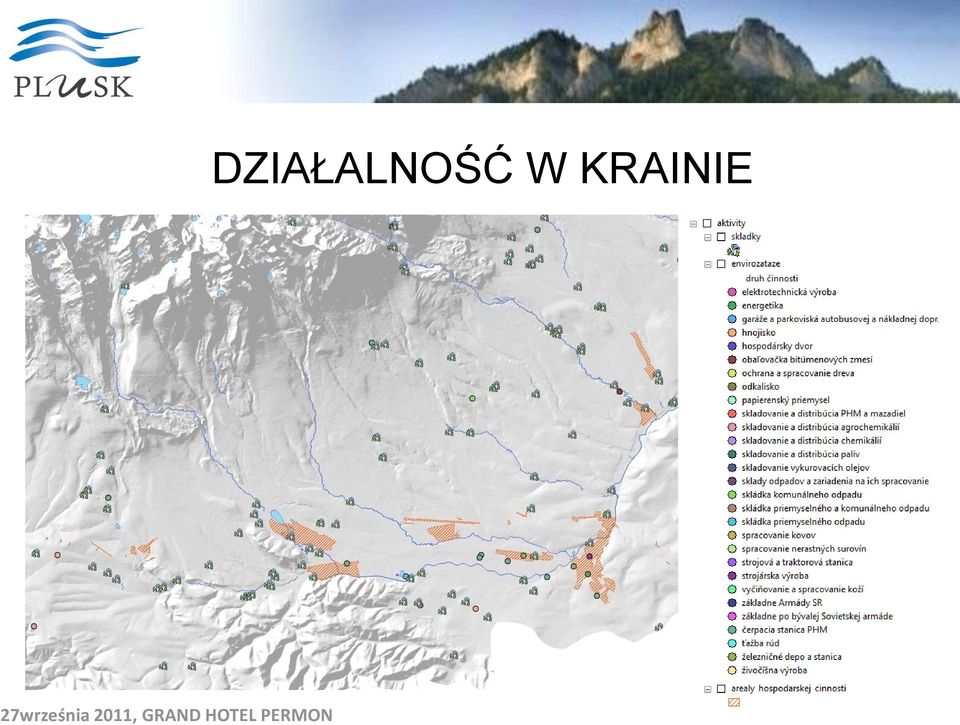

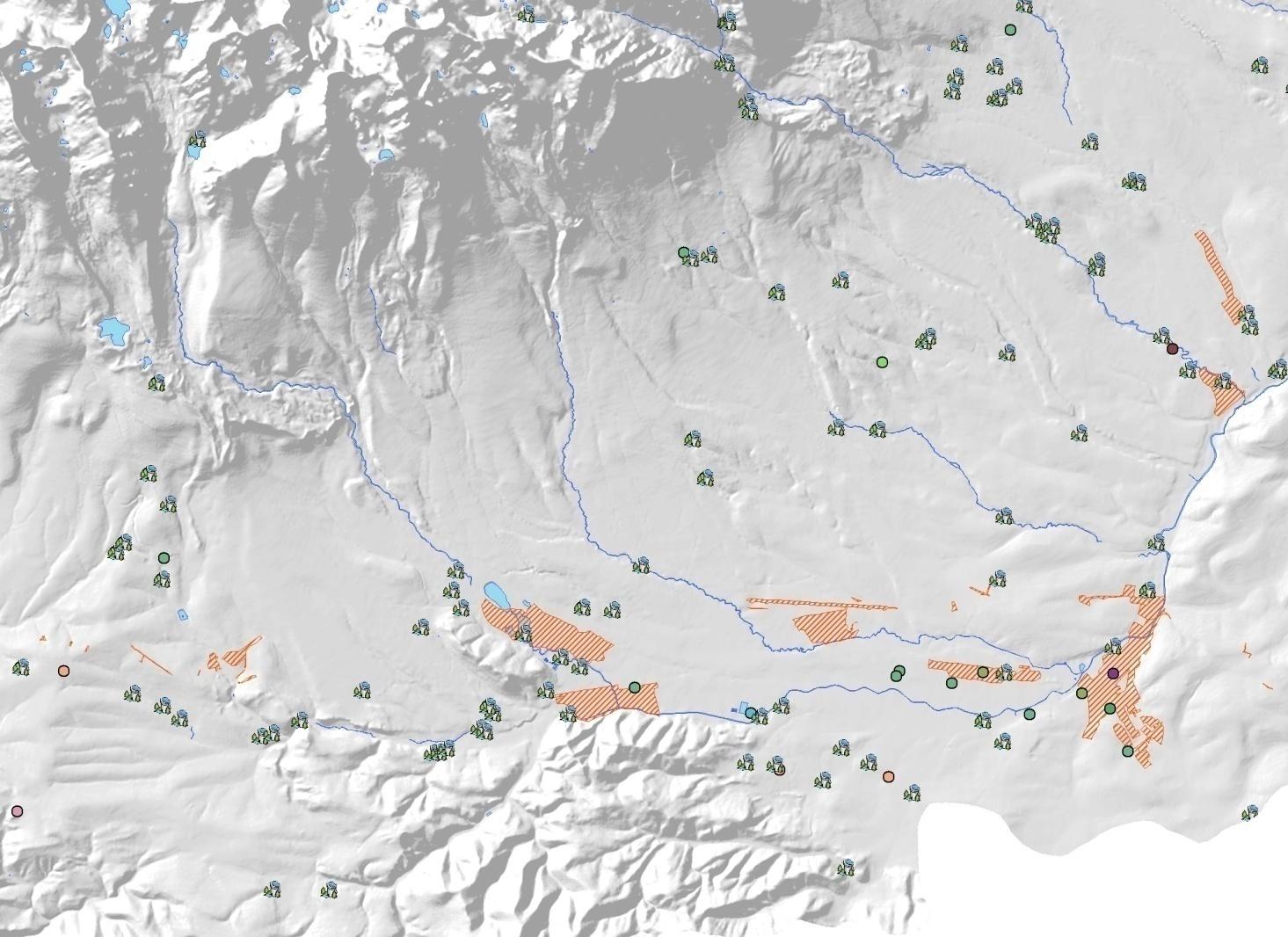

18 27września 2011, GRAND HOTEL PERMON DZIAŁALNOŚĆ W KRAINIE

19 MONITORING CZĘŚCI WÓD Tożsamość obiektów przyjęta z baz danych SHMÚ, ich lokalizacja dostosowana do materiału w skali 1 : Warstwy punktowe : jakość wód podziemnych ilość wód podziemnych jakość wód powierzchniowych ilość wód powierzchniowych pobór wody ścieki decyzje wodnoprawne

20 MONITORING CZĘŚCI WÓD

21 OBIEKTY PLANÓW GOSPODAROWANIA WODAMI Tożsamość obiektów przyjęta z VHP, ich lokalizacja dostosowana do materiału w skali 1 : Warstwa liniowa: wał ochronny Warstwy punktowe: stacja paliw próg elektrownia jaz przekrój jakościowy źródło mineralne stacja uzdatniania stacja pomiarowa zrzut z oczyszczalni ścieków Atrybuty: dokładność lokalizacji wyraża zgodność pierwotnej warstwy z zharmonizowanym źródłem (położenie pewne, położenie niepewne)

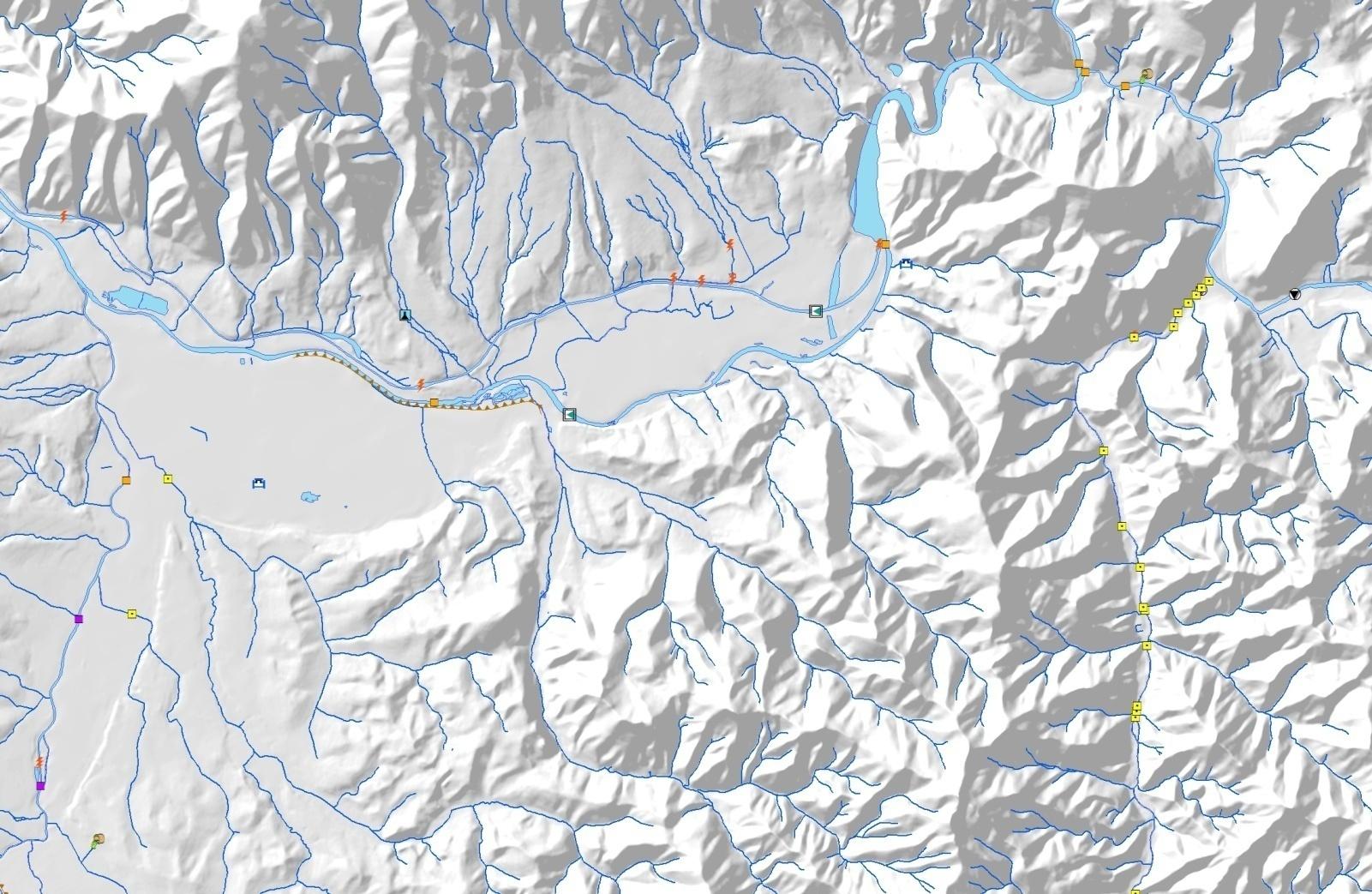

22 OBIEKTY PLANÓW GOSPODAROWANIA WODAMI

23 OBIEKTY PLANÓW GOSPODAROWANIA WODAMI 27września 2011, GRAND HOTEL PERMON

24 DZIĘKUJĘ ZA UWAGĘ!
