1 Projekt č. WTSL /08 Vytvorenie informačného systému PLUSK pre spoločné slovensko-poľské hraničné vody v zmysle požiadaviek Rámcovej smernice o vode a Protipovodňovej smernice Záverečná konferencia System DO generowania orientacyjnych map Zagrożenia powodziowego Slavomír Sipina, YMS, a.s.

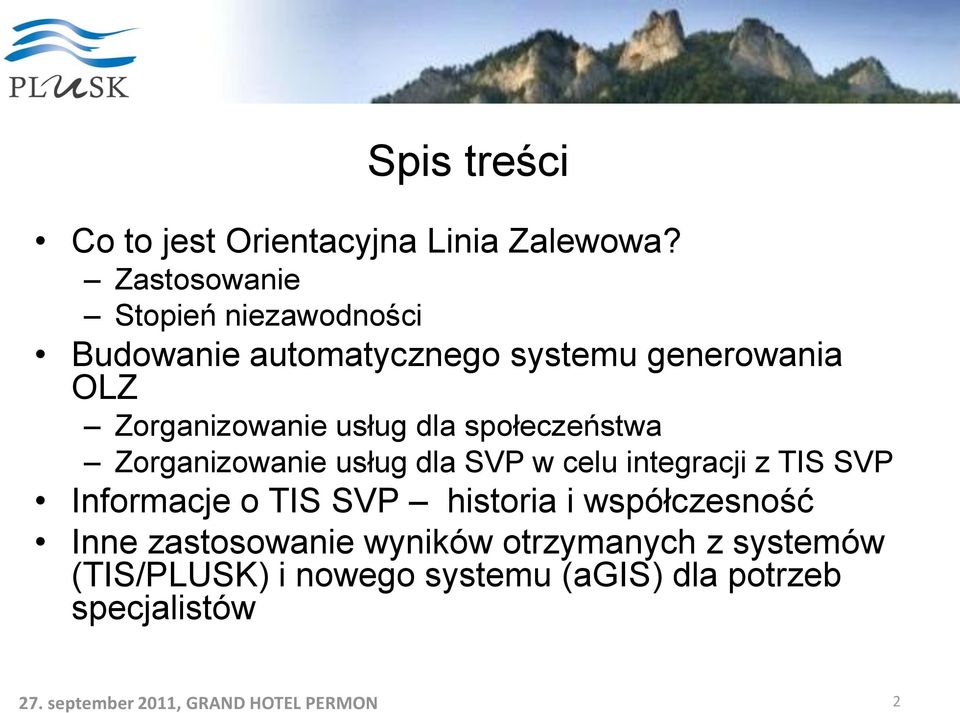

2 Spis treści Co to jest Orientacyjna Linia Zalewowa? Zastosowanie Stopień niezawodności Budowanie automatycznego systemu generowania OLZ Zorganizowanie usług dla społeczeństwa Zorganizowanie usług dla SVP w celu integracji z TIS SVP Informacje o TIS SVP historia i współczesność Inne zastosowanie wyników otrzymanych z systemów (TIS/PLUSK) i nowego systemu (agis) dla potrzeb specjalistów 2

3 Co to jest Orientacyjna Linia Zalewowa? Linia przedstawiająca prawdopodobny przebieg granicy strefy zagrożenia powodziowego wytyczona na podstawie dostępnych materiałów źródłowych 3

4 Orientacyjna Linia Zalewowa Zastosowanie (1) Instrument pozwalający na operatywne podejmowanie decyzji przez administratorów cieków przy współpracy z komisjami przeciwpowodziowymi podczas prac zabezpieczających i ratowniczych w celu zminimalizowania szkód wywołanych przez powodzie W planowaniu przestrzennym instrument badający różnego rodzaju działania przeciwpowodziowe, który pozwala przygotować bardziej szczegółowe optymalne i efektywne rozwiązania minimalizujące szkody powodziowe Środek pozwalający na szybsze przygotowanie studiów i projektów przeciwpowodziowych dla określonych obszarów W przypadku inwestowania środków publicznych dla potrzeb badań wykonalności i wykonania analizy kosztów i korzyści Dane wstępne dla określenia kategoryzacji obszarów pod względem ich użytkowania oraz dla zbadania potencjalnych szkód w porównaniu z kosztami inwestycyjnymi 4

5 Orientacyjna Linia Zalewowa Zastosowanie (2) Instrument jest jednym z materiałów pomocniczych dla administratora zlewni w zarządzaniu gospodarką w ramach wydawania pozwoleń i stanowisk Minimalizacja szkód powodziowych poprzez zakaz budowy nowych obiektów na potencjalnych obszarach zalewowych lub przyjęcie takich wymogów technicznych, które zmniejszą szkody powstałe w tych obiektach Rozwiązania prewencyjne oraz podejmowanie decyzji operacyjnych w czasie powodzi w celu obniżenia kulminacji w naturalnych lub sztucznych zbiornikach retencyjnych. 5

6 Generator Orientacyjnej Linii Zalewowej - stopień niezawodności OLZ pozwala na szybkie i łatwe określenie strefy, która w pewnych okolicznościach może zostać zalana Niezawodność zastosowanej metodyki i precyzyjność określenia strefy: Zależy w sposób bezpośredni od (nie)dokładności dostępnego modelu rzeźby terenu Zależy od przyjętej wysokości zwierciadła wody lub głębokości wody w danym punkcie Wielkość błędu wywołanego nachyleniem OLZ rośnie wraz z odległością od danego punktu oraz nachyleniem naturalnego zwierciadła cieku Na obszarach równinnych OLZ może określić strefę, która w porównaniu z rzeczywistą strefą zalewową będzie nienaturalnie duża, Wyznaczenie OLZ nie opiera się o zasady hydrauliki przepływu wody 6

7 Porównanie z modelem hydrodynamicznym 7

8 Architektura systemu 8

9 Baza danych SK Dane przestrzenne dostarczone przez firmę ESPRIT, odpowiednie dla skali 1:10000 Baza danych składająca się z kilku kompletów danych (główne granice administracyjne, hydroekologia, działalność człowieka, monitoring, przedsiębiorstwa gospodarki wodnej, wykaz cieków wodnych i innych wodnych obiektów) Cyfrowy model rzeźby terenu z dokładnością przestrzenną 10m x 10m 9

10 Zastosowane technologie ESRI ArcGIS Server technologia automatycznego przetwarzania danych geograficznych według zadanej procedury i publikowanie wygenerowanych map ArcSDE for PostgreSQL system podłączenia do DB środka PostgreSQL/PostGIS (wewnętrzna DB dla serwera analitycznego) ArcSDE for Oracle system podłączenia do DB środka Oracle/Locator (DB dla projektu TIS SVP Model Builder Geoprocessingowe usługi instrument obliczeniowy Usługi kartograficzne na publikowanie danych przestrzennych - WFS Usługi internetowe (SOAP) technologia bezpiecznej komunikacji między systemami zewnętrznymi, wykorzystane do komunikowania portalu PLUSK z analitycznym serwerem GIS 10

11 Proces podstawowy generowania orientacyjnej linii zalewowej 1. Określenie wstępnych parametrów z pomocą mapy Określenie punktu w terenie współrzędne GPS Wysokość zwierciadła względna nad terenem lub absolutna w m n.p.m. Adres owy (dla służb powiadamiających) 2. Weryfikacja zadawanych parametrów wstępnych w systemie 3. Zastosowanie algorytmu obliczeniowego 4. Zapisanie wyników graficznych do bazy danych 5. Publikowanie wyników oraz przekazanie informacji klientowi Orientacyjna linia zalewowa przesłana do aplikacji kartograficznej Notyfikacja o zakończeniu procesu z załącznikiem graficznym, wysłana pocztą elektroniczną 11

12 Usługi Włączenie w pełni zautomatyzowanego procesu generowania orientacyjnych linii zalewowych na obszarze, którego dotyczy projekt Użytkownik nie musi być specjalistą systemu GIS, ani hydrologiem Wyniki wygenerowane przez system na żądanie (zadane wstępne parametry) bez ingerencji specjalisty Graficzne przedstawienie orientacyjnej linii zalewowej Usługi powiadamiające o zakończeniu procesu, zasyłane e- mailem Archiwowanie historii wygenerowanych analiz w centralnej bazie danych w celu ich późniejszego wykorzystania 12

13 Podstawowy model obliczeniowy 13

14 Portal z mapami SVP + PLUSK 14

15 Przedstawienie wyników(1) 15

16 Przedstawienie wyników(2) 16

17 Przedstawienie wyników(3) 17

18 TIS SVP - Dlaczego integracja z TIS? Gromadzi informacje techniczne i przestrzenne niezbędne dla pracowników SVP w formie: map informacji o obiektach archiwum dokumentacji technicznej notyfikacji zmian stopni zagrożenia powodziowego w formie SMS-ów Użytkownikom różnych kategorii umożliwia ujednolicone wejście Zapewnia zautomatyzowaną wymianą danych między różnymi źródłami 18

19 TIS SVP TIS moduły System modularny, według typu informacji, z którymi system pracuje Moduły: Mapy standardowy portal map Archiwum cyfrowe archiwum cyfrowej dokumentacji technicznej Mobilny TIS informowanie o wysokości wody w rzekach Metainformacje akt urodzenia danych w module Mapy 19

20 TIS SVP Mapy Internetowy portal z mapami ze standardową funkcjonalnością GIS Poruszanie się po mapie Pomiary odległości i powierzchni Drukowanie Informacje o obiektach w formie opisu bezszwowe mapy całej Słowacji kombinacja warstw rastrowych i wektorowych 20

21 TIS SVP Mapy (przykład) 21

22 TIS SVP Archiwum cyfrowe Archiwowanie cyfrowej dokumentacji technicznej Dokumentacja projektowa Regulaminy manipulacyjne Plany awaryjne Decyzje wodnoprawne, stanowiska I wiele innych Powiązanie całej dokumentacji technicznej z mapą 22

23 TIS SVP Archiwum cyfrowe(przykład) 23

24 TIS SVP Mobilny TIS Informowanie pracowników SVP o stanie wód Ostatnich 6 wysokości wód Graficzne przedstawienie tendencji wysokości zwierciadła wód Zmiana SPA informowana przez SMSy Optymalizacja dla zastosowania w telefonie komórkowym 24

25 TI SVP Mobilny TIS (przykład) 25

26 ZALETY SYSTEMU Automat logika w tle Analiza dynamiczna (mapy niestatyczne) Systemowy dostęp poprzez służby elektroniczne łatwe połączenie z innymi systemami Dostępny dla użytkowników SVP przez znane medium - moduł TIS MAPY Łatwa obsługa (nawet dla niespecjalistów) Nie trzeba znać specjalnego instrumentu modelującego Dostępność Czasowa (wynik w ciągu kilku minut) Przestrzenna (wyniki nawet dla obszarów, które nie mają map zagrożenia powodziowego) Rozbudowa model obliczeniowy można poszerzyć o dalsze dane wstępne, wyjściowe, zasady hydrauliki (nachylenie płaszczyzny itp.) Nie wymaga zadawania skomplikowanych danych początkowych 26

27 Inne wykorzystanie agis i zyskanych technologii umieszczenie przekrojów poprzecznych 27

28 Inne wykorzystanie a GIS i zyskanych technologii wysokość słupa wody 28

29 Inne wykorzystanie a GIS i zyskanych technologii powierzchnia zalana 29

30 Inne wykorzystanie a GIS i zyskanych technologii nachylenie rzeźby 30
