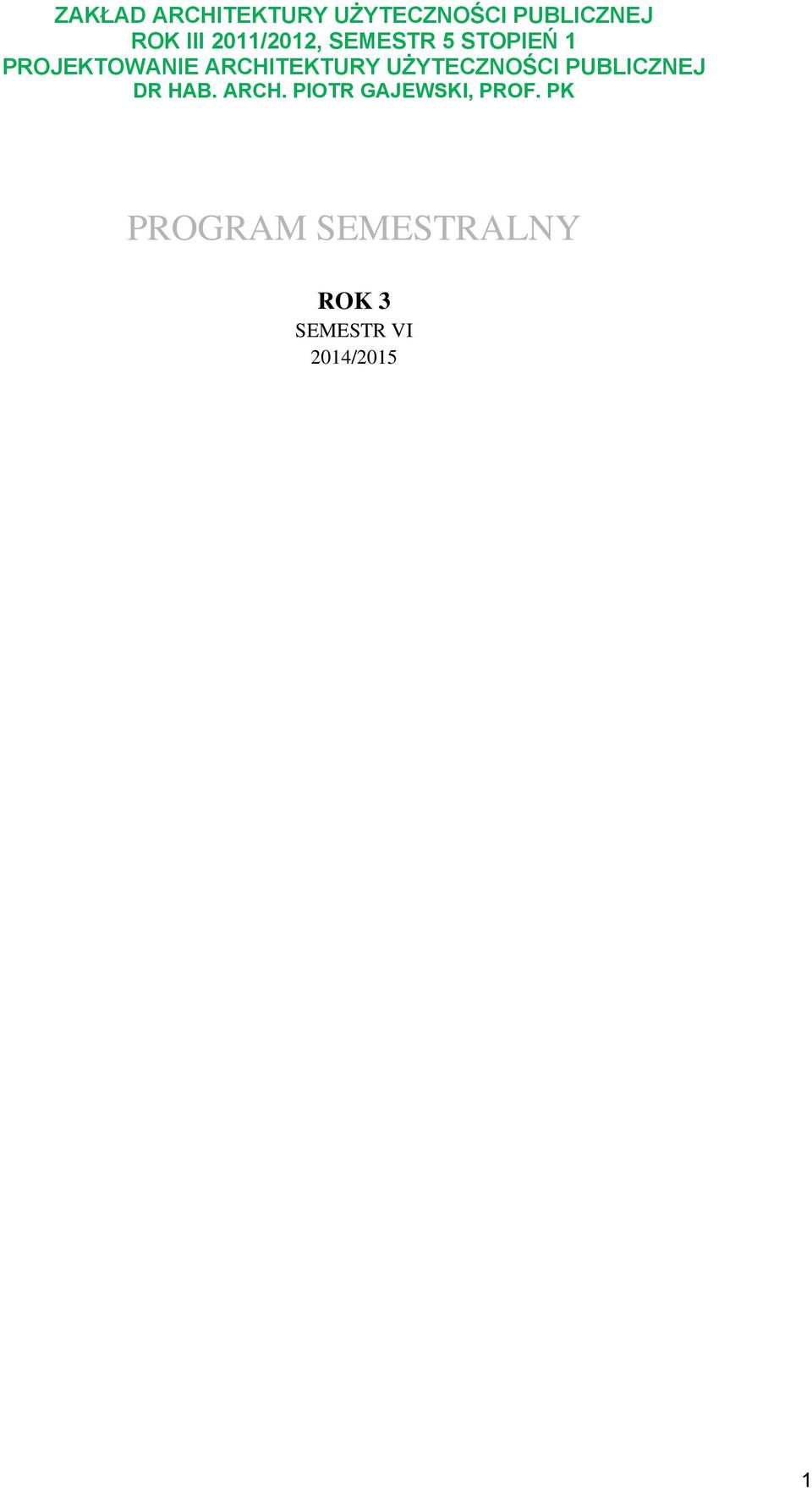

1 PROGRAM SEMESTRALNY ROK 3 SEMESTR VI 2014/2015 1

2 Zespół: dr hab. arch. Piotr Gajewski, prof. PK mgr inż. arch. Bartosz Dendura mgr inż. arch. Ewelina Galas (!!!) mgr inż. arch. Marta Nowak mgr inż. arch. Łukasz Olma mgr inż. arch. Anna Porębska / Zakład Architektury Użyteczności Publicznej - Politechnika Krakowska 2

3 1. Zasady organizacji ćwiczeń projektowych Miejscem lokalizacji projektów wykonywanych w ramach ćwiczeń projektowych jest Tarnów. Studenci otrzymują podkład mapowy sytuacyjno-wysokościowy w skali 1:500 (format dwg) oraz program funkcjonalny obiektu. Każdy student projektuje jeden obiekt na wybranej działce o przypisanej do niej funkcji. W ciągu trwania semestru zajęcia odbywać się będą zgodnie z zamieszczonym harmonogramem. Obecność należy traktować obligatoryjnie. 2. Tematy Mediateka- Działka nr 22 obr. 228 przy ul. Bernardyńskiej; Pawilon wystawienniczy dla Panoramy Siedmiogrodzkiej- Działka nr 1/8 obr. 167 przy ul. Romanowicza; Wozownia- Działka nr 2/2 obr. 264 przy ul. Sanguszków; 3. Konkurs Jednym z elementów procesu projektowego jest przygotowanie pracy konkursowej na kanwie opracowywanego projektu semestralnego. Konkurs studencki zorganizowany przez Urząd Miasta Tarnowa oraz Zakład Architektury Użyteczności Publicznej Politechniki Krakowskiej zostanie zakończony wystawą w Teatrze im. Ludwika Solskiego w Tarnowie, podczas której odbędzie się wręczenie nagród. Organizatorzy planują także publikację prac konkursowych. Prace zostaną ocenione przez niezależne jury. Nagrody: w kategorii Mediateka: 1000 zł nagroda główna, 2 x wyróżnienie; w kategorii Pawilon wystawienniczy dla Panoramy Siedmiogrodzkiej: 1000 zł nagroda główna, 2 x wyróżnienie; w kategorii Wozownia: 1000 zł nagroda główna, 2 x wyróżnienie; Grand Prix obejmujące ww. kategorie: do ustalenia 4. Zakres opracowania projektu A. Część opisowa (5 stron tekstu maszynowego wielkości 12 pkt czcionką ARIAL, z odstępami pomiędzy wierszami 1 pkt.): opis stanu istniejącego działki (istniejąca zabudowa, zieleń, układ komunikacyjny itp.); opis stanu projektowanego: zasada kształtowania urbanistycznego, rozwiązania komunikacyjne, wejścia, podjazdy, zaopatrzenie budynku, mała architektura, zieleń, infrastruktura techniczna; 3

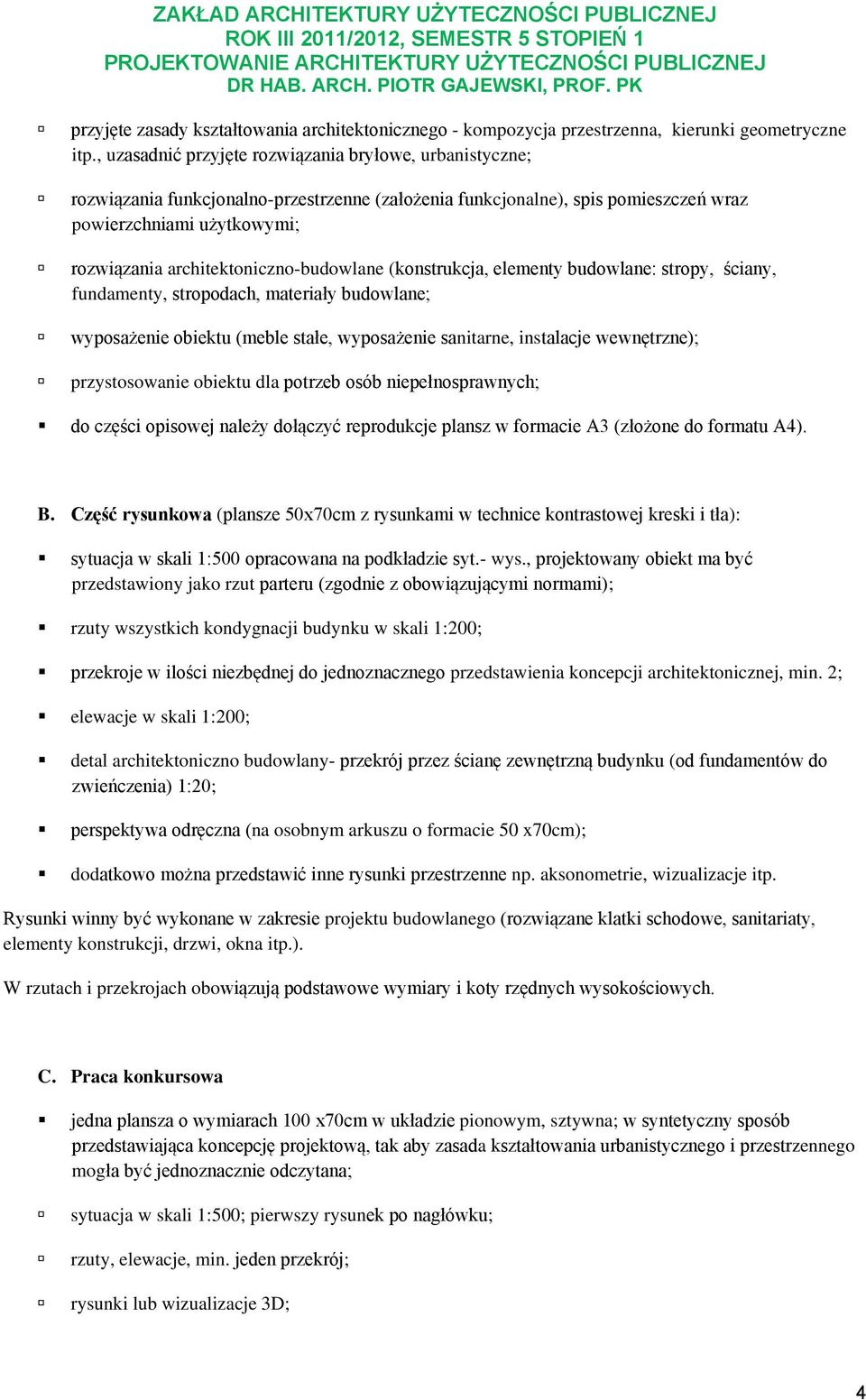

4 przyjęte zasady kształtowania architektonicznego - kompozycja przestrzenna, kierunki geometryczne itp., uzasadnić przyjęte rozwiązania bryłowe, urbanistyczne; rozwiązania funkcjonalno-przestrzenne (założenia funkcjonalne), spis pomieszczeń wraz powierzchniami użytkowymi; rozwiązania architektoniczno-budowlane (konstrukcja, elementy budowlane: stropy, ściany, fundamenty, stropodach, materiały budowlane; wyposażenie obiektu (meble stałe, wyposażenie sanitarne, instalacje wewnętrzne); przystosowanie obiektu dla potrzeb osób niepełnosprawnych; do części opisowej należy dołączyć reprodukcje plansz w formacie A3 (złożone do formatu A4). B. Część rysunkowa (plansze 50x70cm z rysunkami w technice kontrastowej kreski i tła): sytuacja w skali 1:500 opracowana na podkładzie syt.- wys., projektowany obiekt ma być przedstawiony jako rzut parteru (zgodnie z obowiązującymi normami); rzuty wszystkich kondygnacji budynku w skali 1:200; przekroje w ilości niezbędnej do jednoznacznego przedstawienia koncepcji architektonicznej, min. 2; elewacje w skali 1:200; detal architektoniczno budowlany- przekrój przez ścianę zewnętrzną budynku (od fundamentów do zwieńczenia) 1:20; perspektywa odręczna (na osobnym arkuszu o formacie 50 x70cm); dodatkowo można przedstawić inne rysunki przestrzenne np. aksonometrie, wizualizacje itp. Rysunki winny być wykonane w zakresie projektu budowlanego (rozwiązane klatki schodowe, sanitariaty, elementy konstrukcji, drzwi, okna itp.). W rzutach i przekrojach obowiązują podstawowe wymiary i koty rzędnych wysokościowych. C. Praca konkursowa jedna plansza o wymiarach 100 x70cm w układzie pionowym, sztywna; w syntetyczny sposób przedstawiająca koncepcję projektową, tak aby zasada kształtowania urbanistycznego i przestrzennego mogła być jednoznacznie odczytana; sytuacja w skali 1:500; pierwszy rysunek po nagłówku; rzuty, elewacje, min. jeden przekrój; rysunki lub wizualizacje 3D; 4

5 opis założeń urbanistycznych, architektonicznych, konstrukcyjnych i funkcjonalnych, od 1500 do 1800 znaków (ze spacjami). U góry planszy powinna zostać zamieszczona informacja dotycząca tematu pracy, u dołu afiliacja (np.: Jan Kowalski; prowadzący: dr hab. inż. arch. Piotr Gajewski, prof. PK, mgr inż. arch. Ewelina Galas; rok 3, semestr IV, 2014/2015; Zakład Architektury Użyteczności Publicznej A-22, Wydział Architektury, Politechnika Krakowska). Rysunki na planszy poza sytuacją mogą być nieskalowane, przenikać się lub zachodzić na siebie. Na rzucie parteru należy podać podstawowe wymiary budynku. Każdy z rysunków należy podpisać, np. Sytuacja, skala 1:500, Elewacja zachodnia, Rzut parteru itp. Plansza powinna być wizytówką projektu podanego w sposób jak najbardziej efektowny. Obowiązujące wielkości czcionek: nagłówek planszy 36 pkt., podpisy rysunków 16 pkt., afiliacja 14 pkt., opis 12 pkt płyta CD: plansza konkursowa, format TIFF, rozmiar 100x70, 200 dpi; wizualizacje, format TIFF, 200 dpi; plik tekstowy z opisem, format DOC. Uwaga!!! Do zaliczenia projektu należy oddać wszystkie trzy ww. elementy, obecność na wernisażu w Tarnowie jest obowiązkowa. 5

6 5. Harmonogram ćwiczeń Wtorek Zajęcia organizacyjne / Omówienie tematów Piątek Ćwiczenia (analiza uwarunkowań historycznych) Wtorek Ćwiczenia (analiza urbanistyczna) Piątek Wizja lokalna w Tarnowie Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Piątek Przegląd (Urbanistyka) Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Piątek Przegląd (Architektura) Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Piątek Ćwiczenia Wtorek Ćwiczenia Wtorek Przegląd (Plansza konkursowa- format A3) Piątek Ćwiczenia Wtorek Oddanie plansz konkursowych Piątek Wystawa pokonkursowa w Tarnowie Wtorek Ćwiczenia Środa Ćwiczenia Piątek Oddanie projektu / Obrona Sesja egzaminacyjna 6

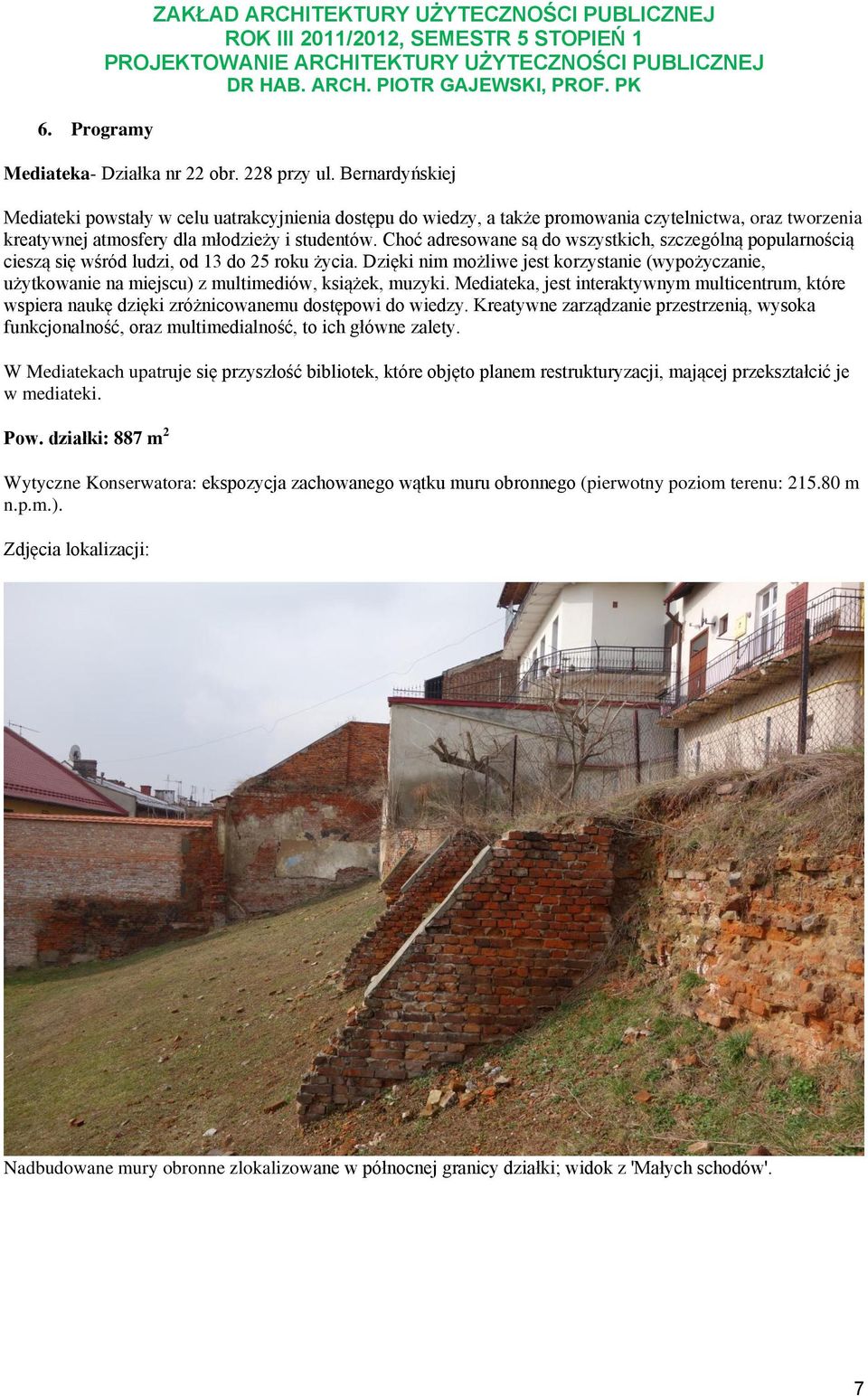

7 6. Programy ZAKŁAD ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ Mediateka- Działka nr 22 obr. 228 przy ul. Bernardyńskiej Mediateki powstały w celu uatrakcyjnienia dostępu do wiedzy, a także promowania czytelnictwa, oraz tworzenia kreatywnej atmosfery dla młodzieży i studentów. Choć adresowane są do wszystkich, szczególną popularnością cieszą się wśród ludzi, od 13 do 25 roku życia. Dzięki nim możliwe jest korzystanie (wypożyczanie, użytkowanie na miejscu) z multimediów, książek, muzyki. Mediateka, jest interaktywnym multicentrum, które wspiera naukę dzięki zróżnicowanemu dostępowi do wiedzy. Kreatywne zarządzanie przestrzenią, wysoka funkcjonalność, oraz multimedialność, to ich główne zalety. W Mediatekach upatruje się przyszłość bibliotek, które objęto planem restrukturyzacji, mającej przekształcić je w mediateki. Pow. działki: 887 m 2 Wytyczne Konserwatora: ekspozycja zachowanego wątku muru obronnego (pierwotny poziom terenu: m n.p.m.). Zdjęcia lokalizacji: Nadbudowane mury obronne zlokalizowane w północnej granicy działki; widok z 'Małych schodów'. 7

8 'Małe Schody' sąsiadujące ze wschodnią granicą działki. 8

9 Widok z południowo- wschodniego narożnika działki. Widok z południowo- zachodniego narożnika działki. 9

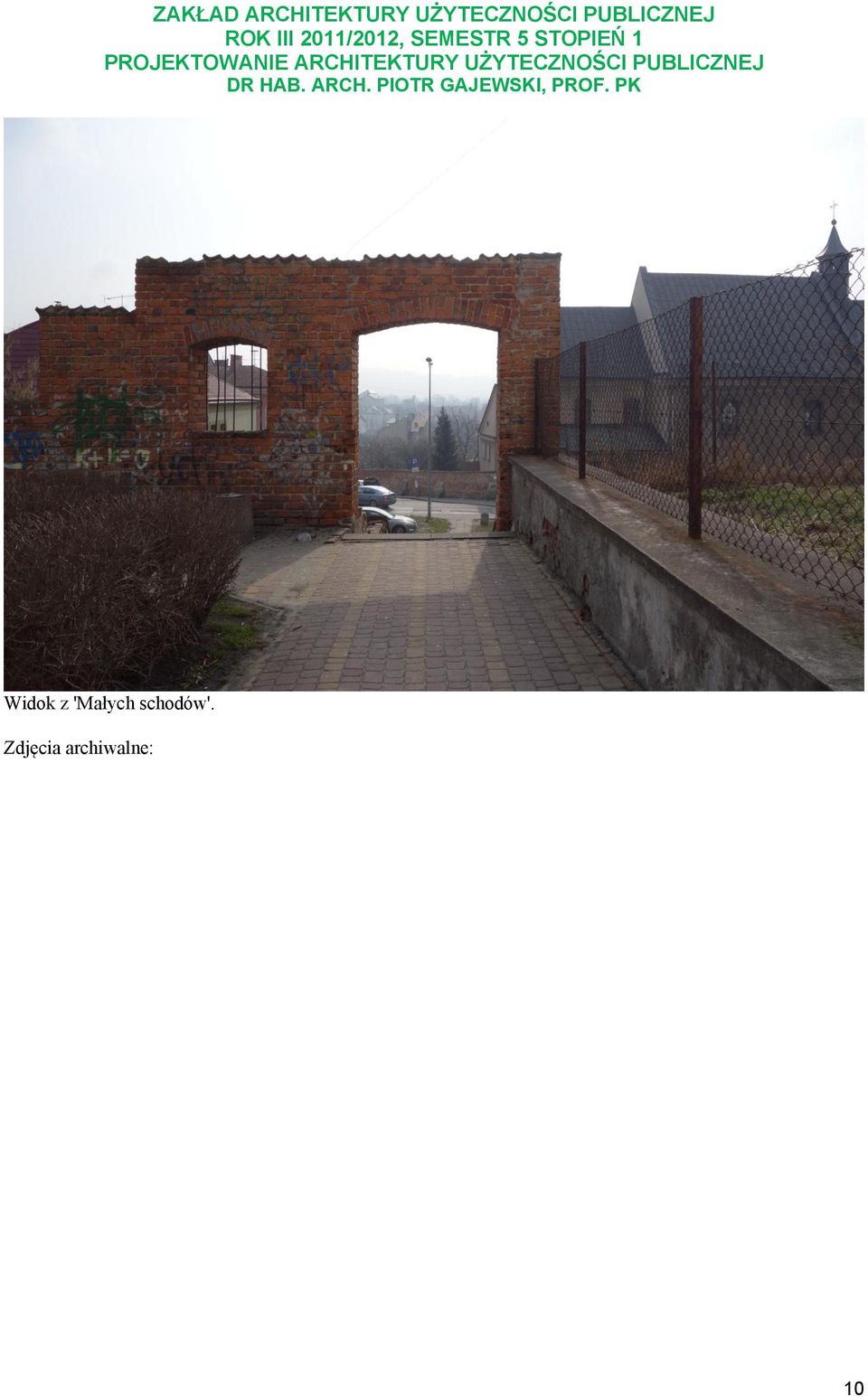

10 Widok z 'Małych schodów'. Zdjęcia archiwalne: 10

11 Widok na południowo- wschodni narożnik działki. 11

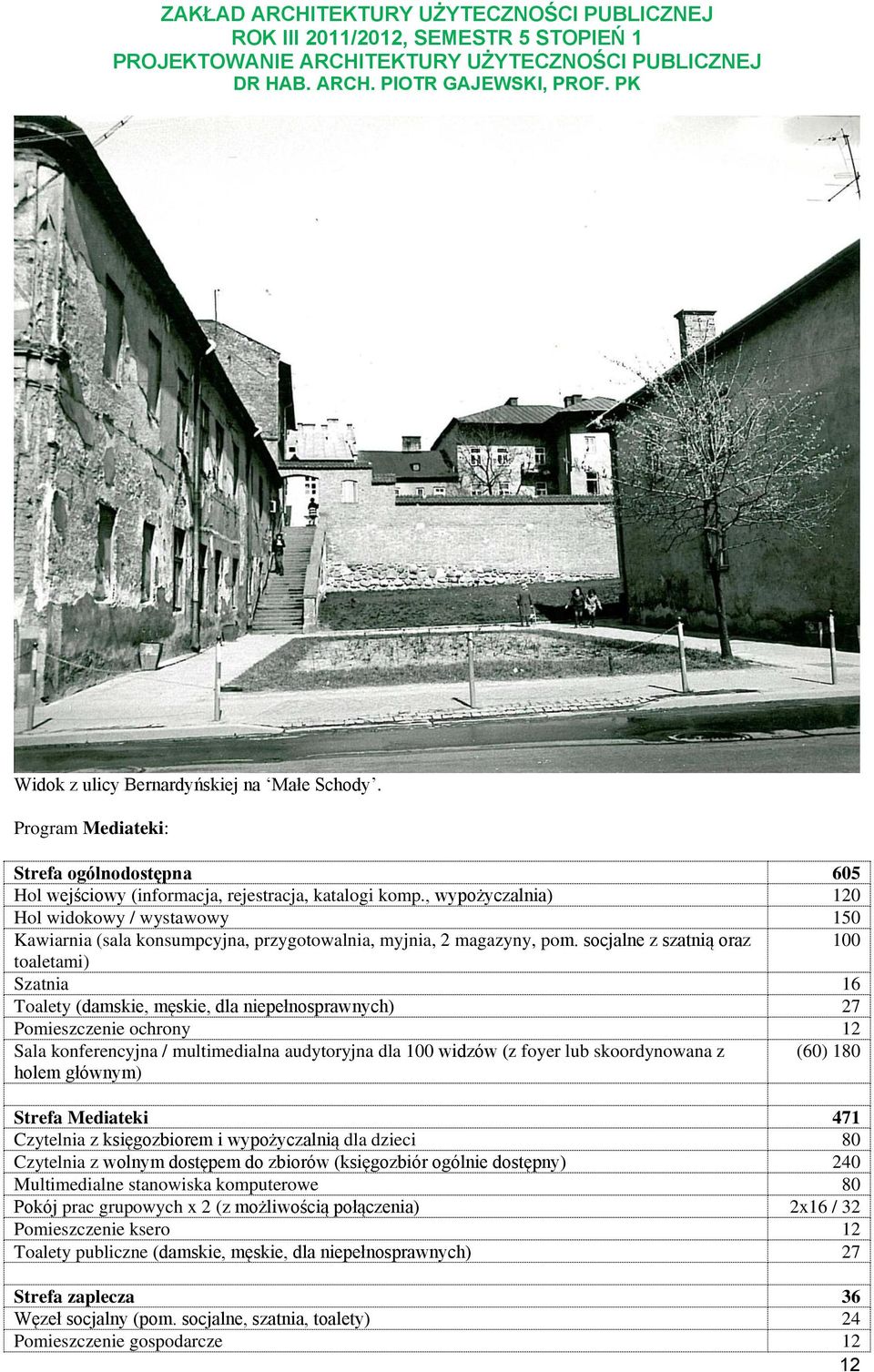

12 Widok z ulicy Bernardyńskiej na Małe Schody. Program Mediateki: Strefa ogólnodostępna 605 Hol wejściowy (informacja, rejestracja, katalogi komp., wypożyczalnia) 120 Hol widokowy / wystawowy 150 Kawiarnia (sala konsumpcyjna, przygotowalnia, myjnia, 2 magazyny, pom. socjalne z szatnią oraz 100 toaletami) Szatnia 16 Toalety (damskie, męskie, dla niepełnosprawnych) 27 Pomieszczenie ochrony 12 Sala konferencyjna / multimedialna audytoryjna dla 100 widzów (z foyer lub skoordynowana z (60) 180 holem głównym) Strefa Mediateki 471 Czytelnia z księgozbiorem i wypożyczalnią dla dzieci 80 Czytelnia z wolnym dostępem do zbiorów (księgozbiór ogólnie dostępny) 240 Multimedialne stanowiska komputerowe 80 Pokój prac grupowych x 2 (z możliwością połączenia) 2x16 / 32 Pomieszczenie ksero 12 Toalety publiczne (damskie, męskie, dla niepełnosprawnych) 27 Strefa zaplecza 36 Węzeł socjalny (pom. socjalne, szatnia, toalety) 24 Pomieszczenie gospodarcze 12 12

13 Strefa administracyjna 108 Sekretariat (hol, 1 stanowisko pracy) 24 Gabinet dyrektora 16 Pokój administracyjny (2 stanowiska pracy) 12 Serwerownia 12 Pomieszczenie I.T. oraz BMS (2 stanowiska pracy) 12 Archiwum 8 Węzeł socjalny (pom. socjalne, szatnia, toalety) 24 Strefa magazynowa 240 Rozładownia 24 Magazyn biblioteczny 180 Introligatornia (przyjęcie książki) 12 Depozyt książek 24 Strefa techniczno- gospodarcza 196 Pomieszczenie na odpady 12 Pomieszczenie przyłączy 12 Wentylatornia i klimatyzatornia 100 Akumulatorownia 24 Stacja transformatorowa 24 Wymiennikownia 12 Razem powierzchnia użytkowa 1656 oraz dodatek na powierzchnię ruchu 20% 331 Razem powierzchnia netto 1987 oraz dodatek na konstrukcję 20% 397 Razem powierzchnia całkowita 2384 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. Obiekt powinien być dostępny dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. W projekcie należy uwzględnić: podjazd gospodarczy (zaopatrzeniowy); miejsca parkingowe naziemne lub podziemne (w miarę możliwości); propozycja zagospodarowania dla działki nr 25; zieleń oraz małą architekturę; Zał. 1 Mapa do celów projektowych, skala 1:500 (pdf, A3): 167-1_8_Dz. ul. Romanowicza_ Zał. 2 Mapa do celów projektowych, skala 1:500 (dwg): _Dz. ul. Bernardyńska Zał. 3 Inwentaryzacja_228-22_Dz. ul. Bernardyńska_1 500_A3_1 200 Zał. 4 Projekt schodów _228-22_Dz. ul. Bernardyńska_1 500_A3_

14 Pawilon wystawienniczy dla Panoramy Siedmiogrodzkiej- Działka nr 1/8 obr. 167 przy ul. Romanowicza Panorama Siedmiogrodzka znana także pod tytułem: Panorama Bitwy pod Sybinem, Bem w Siedmiogrodzie czy Bem i Petöfi powstała na Węgrzech z zamiarem uczczenia 50. rocznicy powstania narodowego. Jej tematem jest bitwa o Sybin, stolicę Siedmiogrodu, rozegrana 11 marca 1849 roku, w trakcie, której powstańcze wojska honvedów pod dowództwem generała Józefa Bema odniosły spektakularne zwycięstwo nad przeważającymi wojskami austriackimi i węgierskimi. Prace nad Panoramą trwały 5 miesięcy. Ze strony polskiej oprócz Jana Styki w pracach tych uczestniczyli: Zygmunt Rozwadowski, Michał Wywiórski i Tadeusz Popiel. We wrześniu 1897 roku została pokazana we Lwowie, w grudniu- w Budapeszcie, a od października 1907 roku w Warszawie. Po wielu perypetiach podzieliła los większości Panoram. Pocięta na kawałki, prawdopodobnie pod kierunkiem samego Styki (w większości przypadków sygnowana została właśnie przez niego), uległa całkowitemu rozproszeniu. Sprawa Panoramy staje się głośna ponownie w 1928 roku, kiedy to w związku ze sprowadzeniem prochów generała Józefa Bema do rodzinnego Tarnowa, magistrat miasta otrzymał kilka ofert zakupu jej fragmentów. Niestety, w tym czasie nie skorzystano z żadnej z tych ofert. Temat Panoramy odżył po raz kolejny w 1977 roku, kiedy to do krakowskiej Dessy trafił jeden z jej fragmentów. W trakcie wszczętych w tym czasie poszukiwań zidentyfikowano 5 fragmentów. Do chwili obecnej Muzeum Okręgowe posiada informacje o 36 fragmentach Panoramy Siedmiogrodzkiej. Znakomitym zobrazowaniem scen przedstawionych na fragmentach płócien, stanowi fotograficzna wersja Panoramy, z naniesionymi zidentyfikowanym fragmentami (także spoza Polski: USA i Wielka Brytania). Muzeum Okręgowe w Tarnowie jest właścicielem 15 fragmentów Panoramy. Pozostałe znajdują się: w Muzeum Narodowym w Warszawie (1), Muzeum Wojska Polskiego w Warszawie (1), Muzeum Niepodległości w Warszawie (2), Muzeum Okręgowym w Krośnie (1), Muzeum w Łęczycy (1). 12 płócien stanowi własność prywatną, z czego jeden obraz zdeponowany został w tarnowskim Muzeum. Nie jest możliwe odtworzenie całości Panoramy Siedmiogrodzkiej, jednak wiedza o istniejących obrazach pozwala na wyobrażenie sobie, jak mogła wyglądać, jaki miała koloryt i charakter. Pozwala na to także zestawienie posiadanych fragmentów z wcześniejszymi, zachowanymi w całości panoramami powstałymi z udziałem Styki, które znajdują się obecnie we Wrocławiu (Panorama Racławicka) i w Los Angeles (Golgota). Kolejne prezentacje Panoramy Siedmiogrodzkiej, zainteresowanie jej mediami, pozwalają na identyfikację nowych brakujących elementów tego wielkiego (120 m długości i 15 m wysokości) historycznego płótna, znajdujące się w rękach prywatnych właścicieli i kolekcjonerów, nie zawsze świadomych posiadania części tego ważnego historycznego obrazu. Wymiary obrazu: 38 m średnicy, 15m wysokości Pow. działki: m 2 Wytyczne konserwatora: brak Zdjęcia lokalizacji: 14

15 Widok na południowo zachodni narożnik działki. Szkółka mieszcząca się w południowej części działki. 15

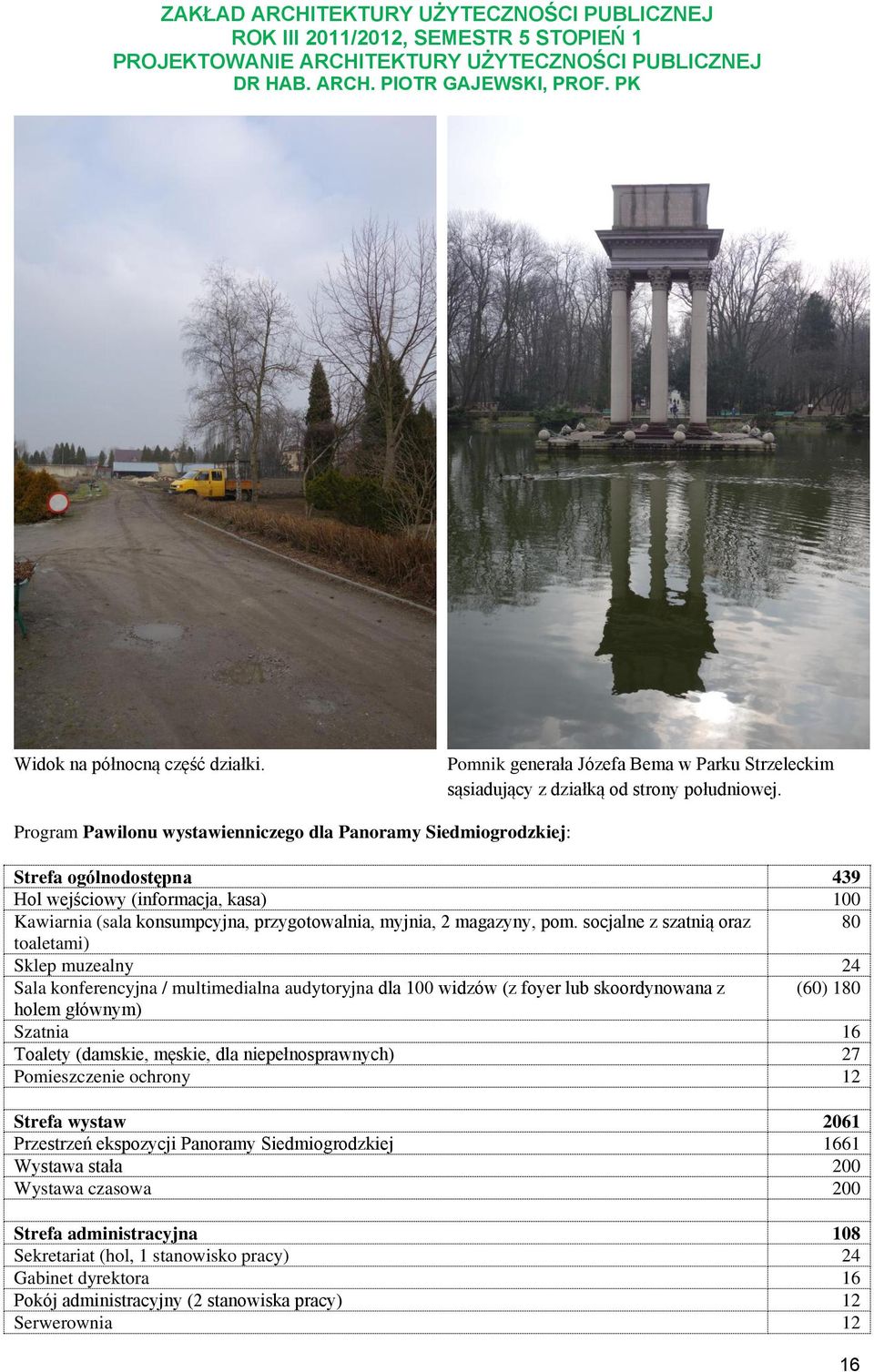

16 Widok na północną część działki. Pomnik generała Józefa Bema w Parku Strzeleckim sąsiadujący z działką od strony południowej. Program Pawilonu wystawienniczego dla Panoramy Siedmiogrodzkiej: Strefa ogólnodostępna 439 Hol wejściowy (informacja, kasa) 100 Kawiarnia (sala konsumpcyjna, przygotowalnia, myjnia, 2 magazyny, pom. socjalne z szatnią oraz 80 toaletami) Sklep muzealny 24 Sala konferencyjna / multimedialna audytoryjna dla 100 widzów (z foyer lub skoordynowana z (60) 180 holem głównym) Szatnia 16 Toalety (damskie, męskie, dla niepełnosprawnych) 27 Pomieszczenie ochrony 12 Strefa wystaw 2061 Przestrzeń ekspozycji Panoramy Siedmiogrodzkiej 1661 Wystawa stała 200 Wystawa czasowa 200 Strefa administracyjna 108 Sekretariat (hol, 1 stanowisko pracy) 24 Gabinet dyrektora 16 Pokój administracyjny (2 stanowiska pracy) 12 Serwerownia 12 16

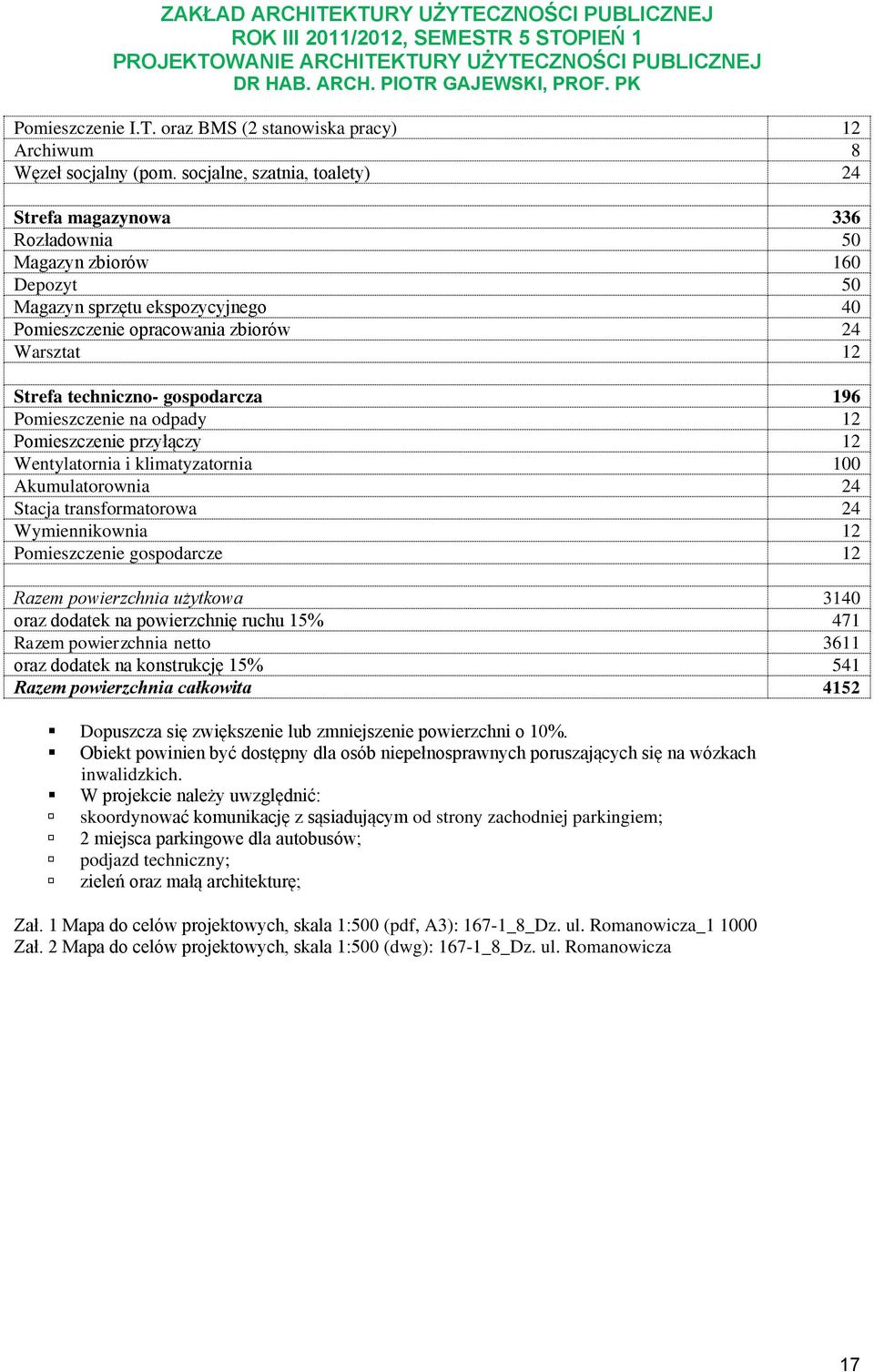

17 Pomieszczenie I.T. oraz BMS (2 stanowiska pracy) 12 Archiwum 8 Węzeł socjalny (pom. socjalne, szatnia, toalety) 24 Strefa magazynowa 336 Rozładownia 50 Magazyn zbiorów 160 Depozyt 50 Magazyn sprzętu ekspozycyjnego 40 Pomieszczenie opracowania zbiorów 24 Warsztat 12 Strefa techniczno- gospodarcza 196 Pomieszczenie na odpady 12 Pomieszczenie przyłączy 12 Wentylatornia i klimatyzatornia 100 Akumulatorownia 24 Stacja transformatorowa 24 Wymiennikownia 12 Pomieszczenie gospodarcze 12 Razem powierzchnia użytkowa 3140 oraz dodatek na powierzchnię ruchu 15% 471 Razem powierzchnia netto 3611 oraz dodatek na konstrukcję 15% 541 Razem powierzchnia całkowita 4152 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. Obiekt powinien być dostępny dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. W projekcie należy uwzględnić: skoordynować komunikację z sąsiadującym od strony zachodniej parkingiem; 2 miejsca parkingowe dla autobusów; podjazd techniczny; zieleń oraz małą architekturę; Zał. 1 Mapa do celów projektowych, skala 1:500 (pdf, A3): 167-1_8_Dz. ul. Romanowicza_ Zał. 2 Mapa do celów projektowych, skala 1:500 (dwg): 167-1_8_Dz. ul. Romanowicza 17

18 Wozownia- Działka nr 2/2 obr. 264 przy ul. Sanguszków Sanguszkowie herbu Pogoń stanowiący gałąź litewskiej dynastii Giedyminowiczów byli ostatnimi prywatnymi właścicielami Tarnowa, który od 1787 stał się niezależny od panów dziedzicznych. Sami Sanguszkowie mieszkali w Tarnowie do 1945 roku, a ich związki z miastem trwają do dnia dzisiejszego. Pałac w Gumniskach wybudował w 1799 r. Hieronim Sanguszko w miejscu drewnianego dworu. W latach 30. XIX w. rozbudował go do obecnej postaci Władysław Sanguszko. Pod koniec XIX w. pałac otrzymał elementy neorenesansowe oraz neogotycką kaplicę. W latach stacjonował w nim sztab niemiecki oraz mieszkała księżna Konstancja Sanguszkowa, którą wyprawili komuniści umieszczając w nim posterunek Milicji Obywatelskiej. Obecnie w Pałacu mieści się Zespół Szkół Ekonomiczno- Ogrodniczych. Pałac Sanguszków położony jest w romantycznym parku krajobrazowym. Powstał na początku XIX w., jako założenie typu holenderskiego, ale został przekształcony pod koniec tego samego stulecia. Z jego południowego stoku, które uchodzi za najcieplejsze miejsce w Tarnowie- biegun ciepła w Polsce, roztacza się widok na Górę św. Marcina. Od strony północnej założenie ma charakter ogrodu włoskiego. Sanguszkowie byli słynnymi hodowcami koni. Świetność tarnowskiej hodowli rozpoczęła się pod koniec XIX w. po przeniesieniu przez księcia Eustachego Sanguszkę części majątku ze Sławuty do Gumnisk. Powstały wtedy stajnie na południowy wschód od pałacu i obiekty hodowlane w Chyszowie i Klikowej. W latach międzywojennych konie z sanguszkowskich stadnin nazywane były elitą końską z książęcym pochodzeniem. Pow. działki: m 2 Wytyczne Konserwatora: brak Zdjęcia lokalizacji: 18

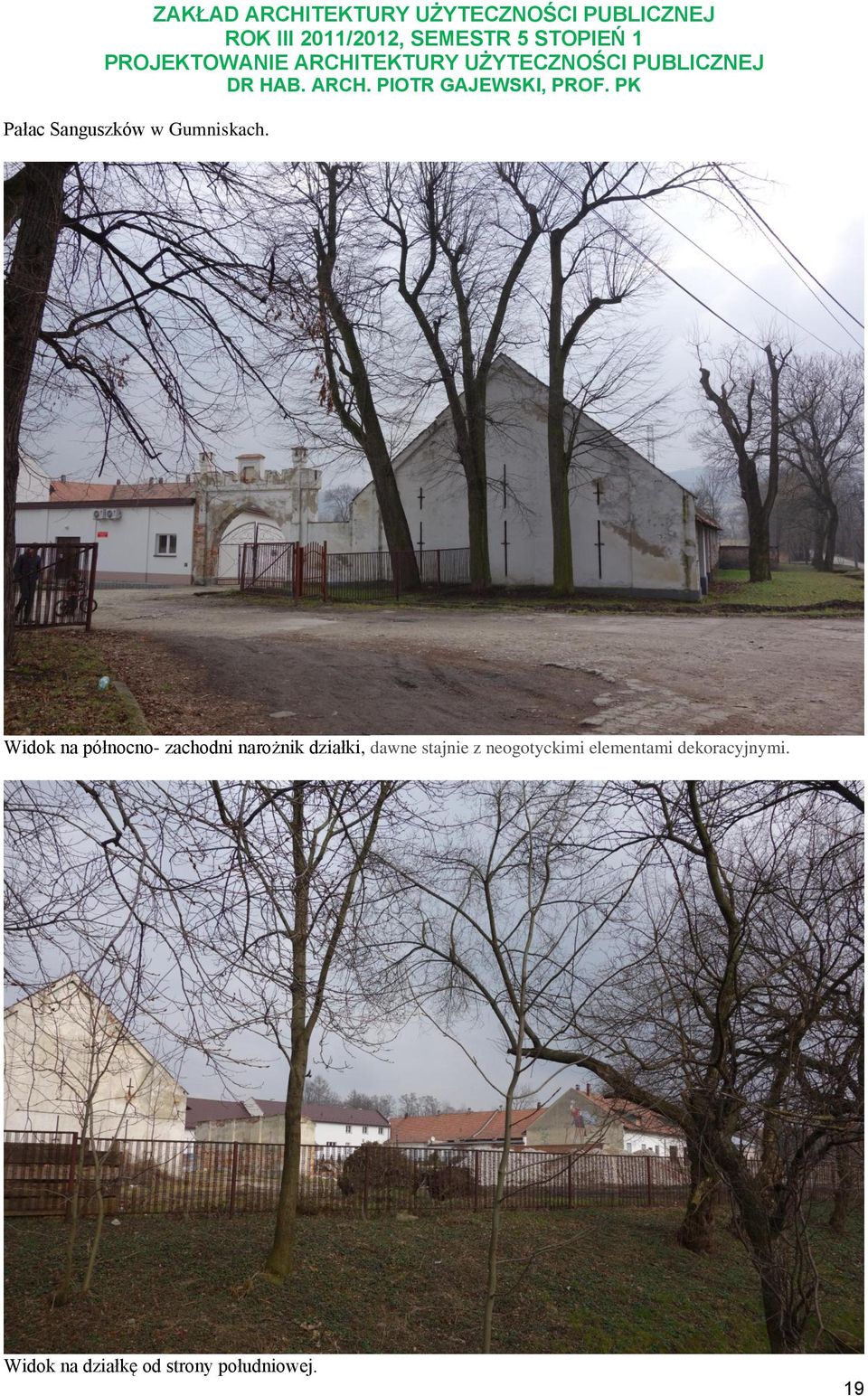

19 Pałac Sanguszków w Gumniskach. Widok na północno- zachodni narożnik działki, dawne stajnie z neogotyckimi elementami dekoracyjnymi. Widok na działkę od strony południowej. 19

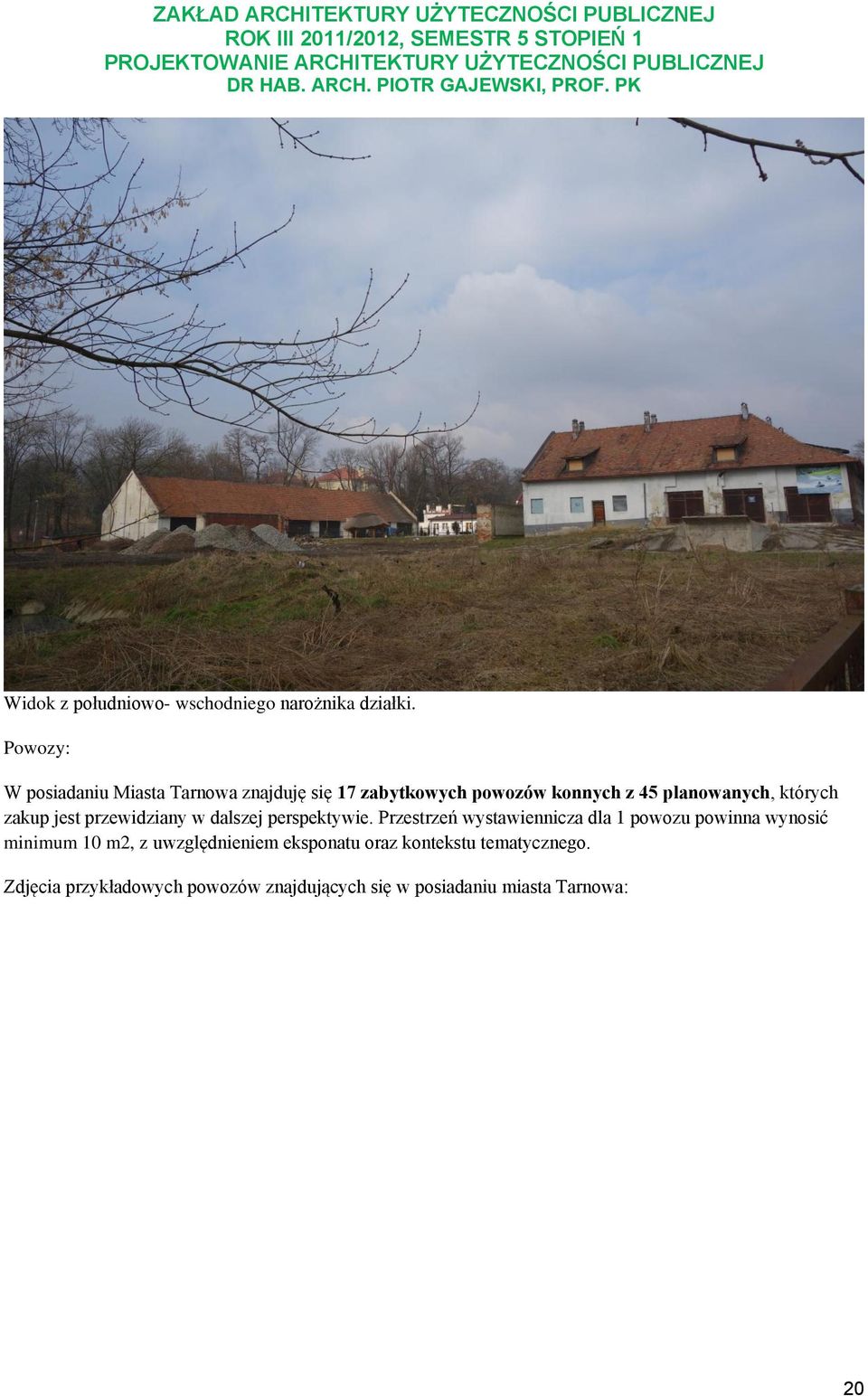

20 Widok z południowo- wschodniego narożnika działki. Powozy: W posiadaniu Miasta Tarnowa znajduję się 17 zabytkowych powozów konnych z 45 planowanych, których zakup jest przewidziany w dalszej perspektywie. Przestrzeń wystawiennicza dla 1 powozu powinna wynosić minimum 10 m2, z uwzględnieniem eksponatu oraz kontekstu tematycznego. Zdjęcia przykładowych powozów znajdujących się w posiadaniu miasta Tarnowa: 20

21 21

22 22

23 23

24 Program Wozowni: Strefa ogólnodostępna 519 Hol wejściowy (informacja, kasa) 100 Restauracja (sala konsumpcyjna, kuchnia/przygotowalnia, myjnia, 3 magazyny, pom. socjalne z 120 szatnią oraz toaletami) Sklep muzealny 24 Pokój seminaryjny x 2 (z możliwością połączenia) 2x20 / 40 Sala wielofunkcyjna dla 100 widzów (z foyer lub skoordynowana z holem głównym, z (60) 180 możliwością wjazdu powozu) Szatnia 16 Toalety (damskie, męskie, dla niepełnosprawnych) 27 Pomieszczenie ochrony 12 Strefa wystaw 1400 Przestrzeń ekspozycji powozów konnych 800 Wystawa stała 400 Wystawa czasowa 200 Strefa administracyjna 108 Sekretariat (hol, 1 stanowisko pracy) 24 Gabinet dyrektora 16 Pokój administracyjny (2 stanowiska pracy) 12 Serwerownia 12 Pomieszczenie I.T. oraz BMS (2 stanowiska pracy) 12 Archiwum 8 Węzeł socjalny (pom. socjalne, szatnia, toalety) 24 Strefa magazynowa

25 Magazyn zbiorów 120 Magazyn sprzętu ekspozycyjnego 60 Pomieszczenie opracowania zbiorów 40 Pomieszczenie konserwatora (w tym 3 małe magazyny) 60 Garaż dla replik 60 Strefa techniczno- gospodarcza 196 Pomieszczenie na odpady 12 Pomieszczenie przyłączy 12 Wentylatornia i klimatyzatornia 100 Akumulatorownia 24 Stacja transformatorowa 24 Wymiennikownia 12 Pomieszczenie gospodarcze 12 Razem powierzchnia użytkowa 2563 oraz dodatek na powierzchnię ruchu 15% 384 Razem powierzchnia netto 2947 oraz dodatek na konstrukcję 15% 442 Razem powierzchnia całkowita 3389 Dopuszcza się zwiększenie lub zmniejszenie powierzchni o 10%. Obiekt powinien być dostępny dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. W projekcie należy uwzględnić: podjazd techniczny; podjazd dla autobusów; 30 miejsc parkingowych dla samochodów osobowych (naziemne lub podziemne); 2 miejsca parkingowe dla autobusów (naziemne); zieleń oraz małą architekturę; Zał. 1 Mapa do celów projektowych, skala 1:500 (pdf, A3): 262-2_2_Dz. ul. Sanguszków_ Zał. 2 Mapa do celów projektowych, skala 1:500 (dwg): 262-2_2_Dz. ul. Sanguszków KONIEC :] 25
