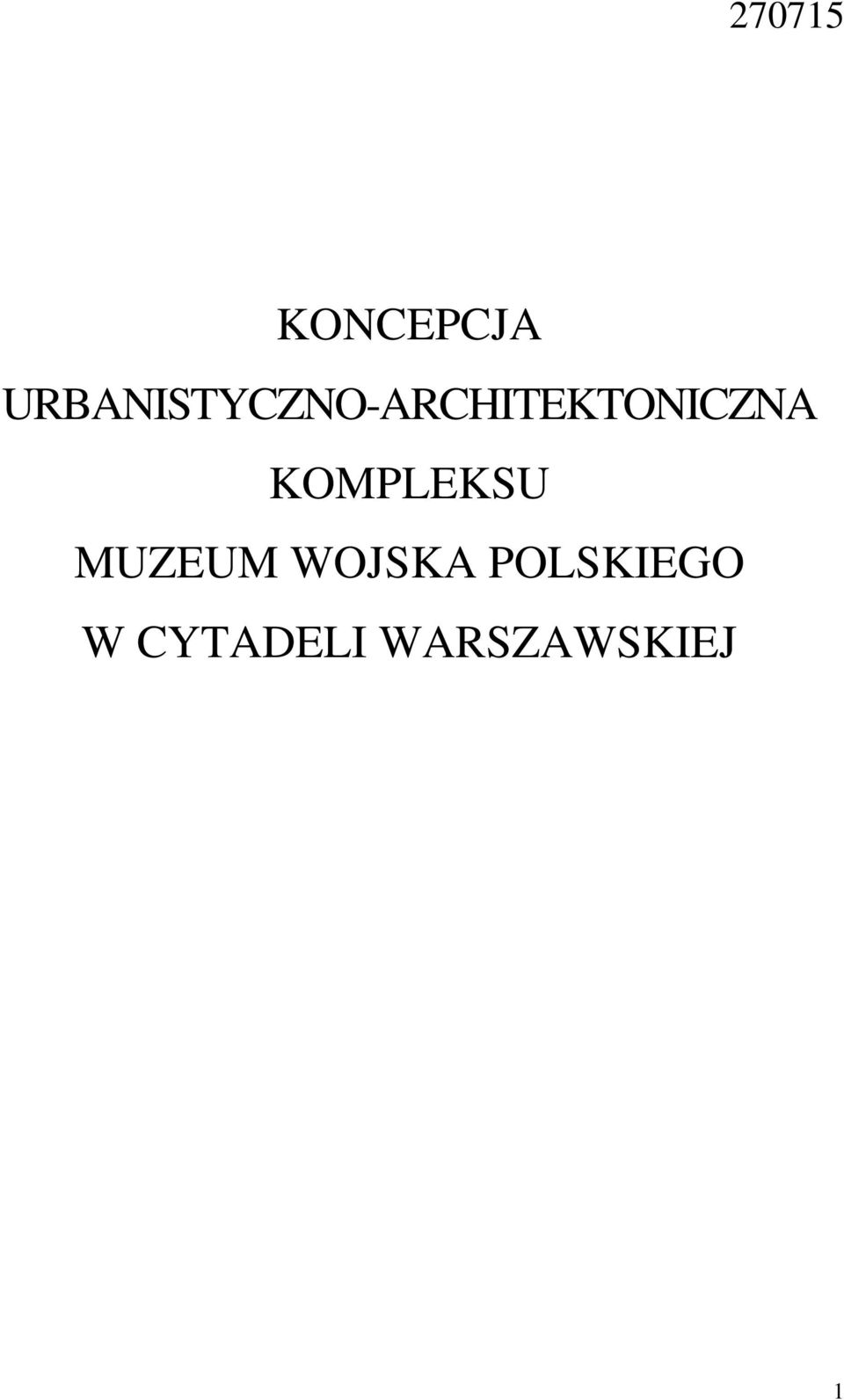

1 KONCEPCJA URBANISTYCZNO-ARCHITEKTONICZNA KOMPLEKSU MUZEUM WOJSKA POLSKIEGO W CYTADELI WARSZAWSKIEJ 1

2 Spis treści: I. Ogólny opis koncepcji urbanistycznej II. Szczegółowy opis elementów koncepcji trudnych do ujęcia na rysunkach III. Część rysunkowa. Plansze zmniejszone do formatu A3 IV. Informacja o planowanych łącznych kosztach wykonania robót V. Adres do korespondencji 2

3 I. Ogólny opis koncepcji urbanistycznej Naszym główny założeniem autorskim projektu jest możliwie jak najszerzej rozumiana wzajemna integracja trzech elementów: cytadeli, miasta i muzeum. Likwidacja barier stojących na przeszkodzie włączeniu obszaru cytadeli do przestrzeni miasta oraz stworzenie takiej jakości formy muzeum aby była ona jednoznacznie utożsamiana z tym szczególnym miejscem i tym konkretnym miastem, aby owa forma mogła stać się rozpoznawalną ikoną muzeum, ikoną cytadeli, ikoną miasta. Dla realizacji założonego celu zaprojektowaliśmy następujące elementy przestrzenne: Główne wejście widoczne i rozpoznawalne w panoramie miasta dzięki swej monumentalnej oprawie, od strony Wisły i głównego szlaku komunikacyjnego Wybrzeża Gdyńskiego. Na skarpie przed wejściem projektuje się schody terenowe podkreślające rangę wejścia, które poprzez swój powiększony rozmiar są symboliczne i rozpoznawalne nawet z daleka czy z pędzącego samochodu. Dzięki takiej lokalizacji głównego wejścia muzeum staje się elementem przestrzeni publicznej Warszawy oraz dodatkową atrakcją programową terenów historycznego zespołu miasta. Plac Reprezentacyjny na poziomie 0 wraz z przeszklonym holem wstępnym stanowi rodzaj pomnika nowoczesnego w przestrzeni parkowej projektowanej na terenie cytadeli wzdłuż murów wschodnich. Decyzja braku zabudowy kubaturowej tej części założenia urbanistycznego jest podyktowana chęcią utrzymania kontaktu planowanej zabudowy miejskiej z zachowanymi historycznymi murami Cytadeli oraz miejsc pamięci. Lokalizacja podstawowej funkcji wystawienniczej muzeum na poziomie -1 pozwala zorganizować na terenie Cytadeli jednorodną i przyjazną człowiekowi tkankę miejską składającą się z ulic, placów i skwerów miejskich z miejscami wypoczynku i spacerów. Wystawy plenerowe na poziomie 0 zorganizowane jako parterowe pawilony, w parterach budynków usługowo-administracyjnych, lub na otwartej przestrzeni będą stanowiły podstawową atrakcję Cytadeli dla mieszkańców Warszawy oraz zachęcały do odwiedzenia sal wystawienniczych na poziomie -1. Pomnik dominanta umieszczona na koronie wału kurtynowego łączy przestrzennie oś Alei Wojska Polskiego z osią projektowanego Placu Reprezentacyjnego. Przestrzeń o charakterze miejskim realizowana poprzez projektowaną gęstą siatkę ulic, opracowaną według jednolitej koncepcji dla całego terenu Cytadeli, odpowiednią skalę planowanej zabudowy, nawiązującą do historycznej zabudowy Żoliborza, oraz maksymalne wykorzystanie wszystkich możliwych powiązań przestrzennych i komunikacyjnych z terenami otaczającymi. 3

4 Proponowana zabudowa Muzeum Wojska Polskiego jest zgodna z miejscowym planem zagospodarowania przestrzennego. Obszary UK2a i UK2b wg planu przeznaczono dla usług kultury placówkę muzealną. Niniejsza praca zawiera planszę regulacyjną obejmującą obszary Cytadeli, dla których realizacja obiektów będzie następować wg jednolitej koncepcji architektoniczno urbanistycznej zaopiniowanej przez zespół ekspertów powołany przez Prezydenta Warszawy w porozumieniu z właściwym Konserwatorem Zabytków. Przedstawiona koncepcja honoruje niezbędne elementy zagospodarowania przestrzennego takie jak: - istniejąca siatka ulic publicznych, - osiowość założenia powiązanego przestrzennie z Aleją Wojska Polskiego, - wytworzenie przestrzeni reprezentacyjnych, - charakter zabudowy (niewielka skala, skośne dachy, tradycyjne materiały) - przejście wzdłuż murów wschodnich w powiązaniu z zielenią parkową, - komunikację zewnętrzną poprzez istniejące bramy. Natomiast dla obszaru oznaczonego w planie ZP13c w strefie głównego wejścia do muzeum przewiduje się realizację obiektów małej architektury takich jak murki oporowe, schodki terenowe, chodniki, latarnie, siedziska. Obsługa komunikacyjna miejsca postojowe. Na terenie inwestycji projektuje się parking podziemny dla samochodów osobowych o powierzchni całkowitej m2 mieszczący około 350 miejsc postojowych oraz miejsca postojowe naziemne wzdłuż ulic w tym 12 miejsc dla autokarów. Poza terenem inwestycji na przedpolu głównego wejścia do muzeum od strony Wybrzeża Gdyńskiego przewiduje się około 15 miejsc postojowych dla autokarów oraz 100 miejsc dla samochodów osobowych. 4

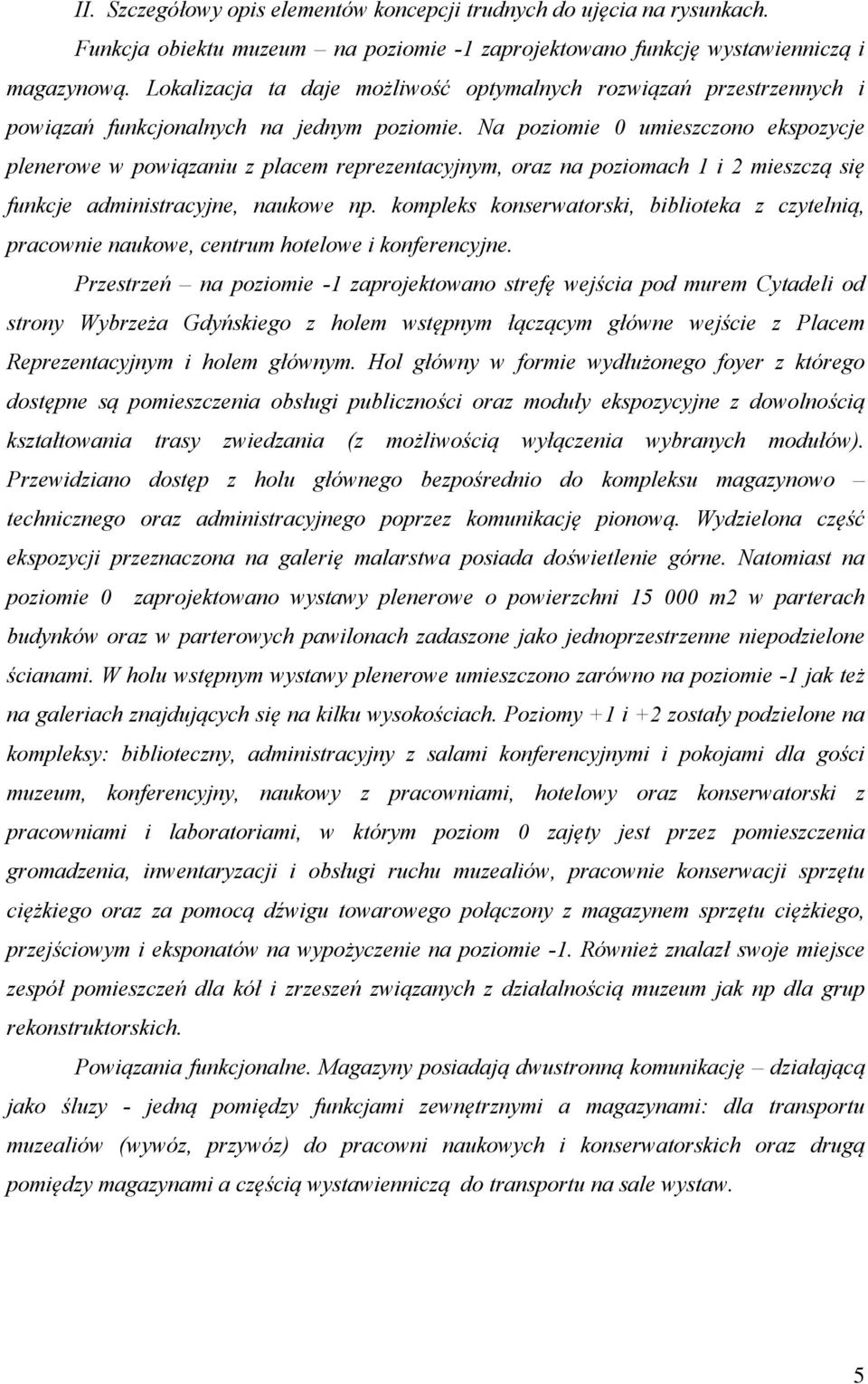

5 II. Szczegółowy opis elementów koncepcji trudnych do ujęcia na rysunkach. Funkcja obiektu muzeum na poziomie -1 zaprojektowano funkcję wystawienniczą i magazynową. Lokalizacja ta daje możliwość optymalnych rozwiązań przestrzennych i powiązań funkcjonalnych na jednym poziomie. Na poziomie 0 umieszczono ekspozycje plenerowe w powiązaniu z placem reprezentacyjnym, oraz na poziomach 1 i 2 mieszczą się funkcje administracyjne, naukowe np. kompleks konserwatorski, biblioteka z czytelnią, pracownie naukowe, centrum hotelowe i konferencyjne. Przestrzeń na poziomie -1 zaprojektowano strefę wejścia pod murem Cytadeli od strony Wybrzeża Gdyńskiego z holem wstępnym łączącym główne wejście z Placem Reprezentacyjnym i holem głównym. Hol główny w formie wydłużonego foyer z którego dostępne są pomieszczenia obsługi publiczności oraz moduły ekspozycyjne z dowolnością kształtowania trasy zwiedzania (z możliwością wyłączenia wybranych modułów). Przewidziano dostęp z holu głównego bezpośrednio do kompleksu magazynowo technicznego oraz administracyjnego poprzez komunikację pionową. Wydzielona część ekspozycji przeznaczona na galerię malarstwa posiada doświetlenie górne. Natomiast na poziomie 0 zaprojektowano wystawy plenerowe o powierzchni m2 w parterach budynków oraz w parterowych pawilonach zadaszone jako jednoprzestrzenne niepodzielone ścianami. W holu wstępnym wystawy plenerowe umieszczono zarówno na poziomie -1 jak też na galeriach znajdujących się na kilku wysokościach. Poziomy +1 i +2 zostały podzielone na kompleksy: biblioteczny, administracyjny z salami konferencyjnymi i pokojami dla gości muzeum, konferencyjny, naukowy z pracowniami, hotelowy oraz konserwatorski z pracowniami i laboratoriami, w którym poziom 0 zajęty jest przez pomieszczenia gromadzenia, inwentaryzacji i obsługi ruchu muzealiów, pracownie konserwacji sprzętu ciężkiego oraz za pomocą dźwigu towarowego połączony z magazynem sprzętu ciężkiego, przejściowym i eksponatów na wypożyczenie na poziomie -1. Również znalazł swoje miejsce zespół pomieszczeń dla kół i zrzeszeń związanych z działalnością muzeum jak np dla grup rekonstruktorskich. Powiązania funkcjonalne. Magazyny posiadają dwustronną komunikację działającą jako śluzy - jedną pomiędzy funkcjami zewnętrznymi a magazynami: dla transportu muzealiów (wywóz, przywóz) do pracowni naukowych i konserwatorskich oraz drugą pomiędzy magazynami a częścią wystawienniczą do transportu na sale wystaw. 5

6 6

7 III. Częśc rysunkowa. Plansze zmniejszone do formatu A3 Spis: Plansza nr 1. Plansza nr 2. Plansza nr 3. Plansza nr 4. Plansza nr 5. Plansza nr 6. 7

8 IV. Informacja o planowanych łącznych kosztach wykonania robót Łączny koszt wykonania wymienionych niżej prac projektowych wynosi 28 mln zł brutto. - projekty budowlane dla wszystkich rodzajów robót; - projekty wykonawcze dla wszystkich rodzajów robót; - przedmiary robót dla wszystkich rodzajów robót; - informacje dotyczące bezpieczeństwa i ochrony zdrowia dla wszystkich rodzajów robót; - specyfikacje techniczne wykonania i odbioru robót dla wszystkich rodzajów robót; - kosztorysy inwestorskie dla wszystkich rodzajów robót; - projekty systemów zabezpieczeń budynku lub budynków; - projekty wnętrz i wyposażenia budynku lub budynków; - projekty drogowe wraz z małą architekturą i zielenią; - harmonogram rzeczowo-finansowy dla całej inwestycji; - operaty wodno-prawne dla całego obszaru inwestycji; - świadectwa charakterystyki energetycznej budynku lub budynków; - dokumentację geodezyjną dla całego obszaru inwestycji; - wnioski do właściwego konserwatora zabytków o pozwolenia na roboty budowlane dla wszystkich rodzajów robót; - wnioski do właściwego organu o pozwolenia na budowę dla wszystkich rodzajów robót; - inne dokumenty niezbędne do wykonania robót na podstawie prac konkursowych pierwszego i drugiego etapu. - nadzory autorskie 8

9 V. Adres do korespondencji Jolanta Grzegorska ul. Rolnicza Łomianki 9
