1 ZAKŁAD ARCHITEKTURY UŻYTECZNOŚCI PUBLICZNEJ A-22 I N S T Y T U T P R O J E K T O W A N I A A R C H I T E K T O N I C Z N E G O W Y D Z I A Ł A R C H I T E K T U R Y, P O L I T E C H N I K A K R A K O W S K A ul. Warszawska 24, Kraków, tel./fax: (012) , a22@pk.edu.pl, Program Semestralny Rok 3, stopień I, semestr VI Rok akademicki 2016/2017 Zespół dydaktyczny dr hab. arch. Piotr Gajewski, prof. PK dr inż. arch. Anna Porębska mgr inż. arch. Ewelina Galas (opiekun roku) mgr inż. arch. Łukasz Olma mgr inż. arch. Eliza Owczarek (grupa 10 - osobowa) mgr inż. arch. Bartosz Dendura (grupa 10 - osobowa) mgr inż. arch. Justyna Kolarz- Piotrowicz (grupa 10 - osobowa)

2 1. Zasady organizacji ćwiczeń projektowych Miejscem lokalizacji projektów wykonywanych w ramach ćwiczeń projektowych są Gorlice oraz Biecz. Studenci otrzymują podkład mapowy sytuacyjno-wysokościowy (format dwg) oraz program funkcjonalny obiektu. Każdy student projektuje jeden obiekt na wybranej działce o przypisanej do niej funkcji. W ciągu trwania semestru zajęcia odbywać się będą zgodnie z zamieszczonym harmonogramem. Obecność należy traktować obligatoryjnie. 2. Temat Centrum dialogu kultur. Program funkcjonalny wchodzi w zakres opracowania projektu semestralnego. Powierzchnia całkowita obiektu: ok m Konkurs Jednym z elementów procesu projektowego jest przygotowanie pracy konkursowej na kanwie opracowywanego projektu semestralnego. Konkurs studencki zorganizowany przez Gminę Miasta Gorlice, Gminę Biecz oraz Zakład Architektury Użyteczności Publicznej Politechniki Krakowskiej zostanie zakończony wystawą, podczas której odbędzie się wręczenie nagród. Prace zostaną ocenione przez niezależne jury. 4. Zakres opracowania projektu A. Część opisowa (5 stron tekstu maszynowego wielkości 12 pkt czcionką ARIAL, z odstępami pomiędzy wierszami 1 pkt.): opis stanu istniejącego działki (istniejąca zabudowa, zieleń, układ komunikacyjny itp.); opis stanu projektowanego: zasada kształtowania urbanistycznego, rozwiązania komunikacyjne, wejścia, podjazdy, zaopatrzenie budynku, mała architektura, zieleń, infrastruktura techniczna; przyjęte zasady kształtowania architektonicznego - kompozycja przestrzenna, kierunki geometryczne itp., uzasadnić przyjęte rozwiązania bryłowe, urbanistyczne; rozwiązania funkcjonalno-przestrzenne (założenia funkcjonalne), spis pomieszczeń wraz powierzchniami użytkowymi; rozwiązania architektoniczno-budowlane (konstrukcja, elementy budowlane: stropy, ściany, fundamenty, stropodach, materiały budowlane; wyposażenie obiektu (meble stałe, wyposażenie sanitarne, instalacje wewnętrzne); przystosowanie obiektu dla potrzeb osób niepełnosprawnych; do części opisowej należy dołączyć reprodukcje plansz w formacie A3 (złożone do formatu A4). B. Część rysunkowa (plansze 50x70cm z rysunkami w technice kontrastowej kreski i tła): sytuacja w skali 1:500 opracowana na podkładzie syt.- wys., projektowany obiekt ma zostać przedstawiony jako obrys parteru (!!!); rzuty wszystkich kondygnacji budynku w skali 1:200; przekroje w ilości niezbędnej do jednoznacznego przedstawienia koncepcji architektonicznej, min. 2; 2

3 elewacje w skali 1:200; detal architektoniczno budowlany- przekrój przez ścianę zewnętrzną budynku (od fundamentów do zwieńczenia) 1:20; perspektywa odręczna (na osobnym arkuszu o formacie 50 x70cm); dodatkowo można przedstawić inne rysunki przestrzenne np. aksonometrie, wizualizacje itp. Rysunki winny być wykonane w zakresie projektu budowlanego (rozwiązane klatki schodowe, sanitariaty, elementy konstrukcji, drzwi, okna itp.). W rzutach i przekrojach obowiązują podstawowe wymiary oraz koty rzędnych wysokościowych. C. Praca konkursowa jedna plansza o wymiarach 100 x70cm w układzie pionowym, sztywna; w syntetyczny sposób przedstawiająca koncepcję projektową, tak aby zasada kształtowania urbanistycznego i przestrzennego mogła być jednoznacznie odczytana; sytuacja w skali 1:500 jako pierwszy rysunek po nagłówku; rzuty, elewacje, min. jeden przekrój w skali ujednoliconej, nie mniejszej niż 1:300; rysunki lub wizualizacje 3D; opis założeń urbanistycznych, architektonicznych, konstrukcyjnych i funkcjonalnych, od 1500 do 1800 znaków (ze spacjami). U góry planszy powinna zostać zamieszczona informacja dotycząca tematu pracy, u dołu afiliacja (np.: Jan Kowalski; prowadzący: dr hab. inż. arch. Piotr Gajewski, prof. PK, mgr inż. arch. Ewelina Galas; rok 3, semestr IV, 2014/2015; Zakład Architektury Użyteczności Publicznej A-22, Wydział Architektury, Politechnika Krakowska). Rysunki na planszy poza sytuacją mogą być nieskalowane, przenikać się lub zachodzić na siebie. Każdy z rysunków należy podpisać, np. Sytuacja, skala 1:500, Elewacja zachodnia, Rzut parteru itp. Plansza powinna być wizytówką projektu podanego w sposób jak najbardziej efektowny. Obowiązujące wielkości czcionek: nagłówek planszy 36 pkt., podpisy rysunków 16 pkt., afiliacja 14 pkt., opis 12 pkt płyta CD: plansza konkursowa, format TIFF, rozmiar 100x70, 200 dpi; wizualizacje, format TIFF, 200 dpi; plik tekstowy z opisem, format DOC. Uwaga!!! Do zaliczenia projektu należy oddać wszystkie trzy ww. elementy, obecność podczas wystawy jest obowiązkowa. 3

4 5. Harmonogram ćwiczeń Poniedziałek Zajęcia organizacyjne / Prezentacja modeli Czwartek Ćwiczenia Poniedziałek Przegląd I (program funkcjonalny) Czwartek Wizja lokalna w Gorlicach i Bieczu Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Przegląd II (analiza urbanistyczna + koncepcja) Czwartek Ćwiczenia Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Ćwiczenia Czwartek Ćwiczenia Czwartek Przegląd III (architektura) Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Ćwiczenia Czwartek Ćwiczenia Poniedziałek Przegląd IV (plansza konkursowa - format A3) Czwartek Ćwiczenia Poniedziałek Oddanie plansz konkursowych (termin może ulec zmianie) Czwartek Ćwiczenia Poniedziałek Wystawa pokonkursowa (termin może ulec zmianie) Środa Ćwiczenia Poniedziałek Oddanie projektu / obrona Sesja egzaminacyjna 4

5 6. Działki Teren przy ul. Wąskiej 5 (ul. Garbarska) w Gorlicach: działki nr 1259/15, 1270, o łącznej powierzchni 0,1538 ha, tj m 2. Zakres opracowania. Wytyczne: - wyburzenie istniejącego obiektu; - w projektowym budynku należy uwzględnić przestrzeń wystawienniczą; - wysokość całkowita obiektu projektowanego dostosowana do wysokości budynków sąsiednich. 5

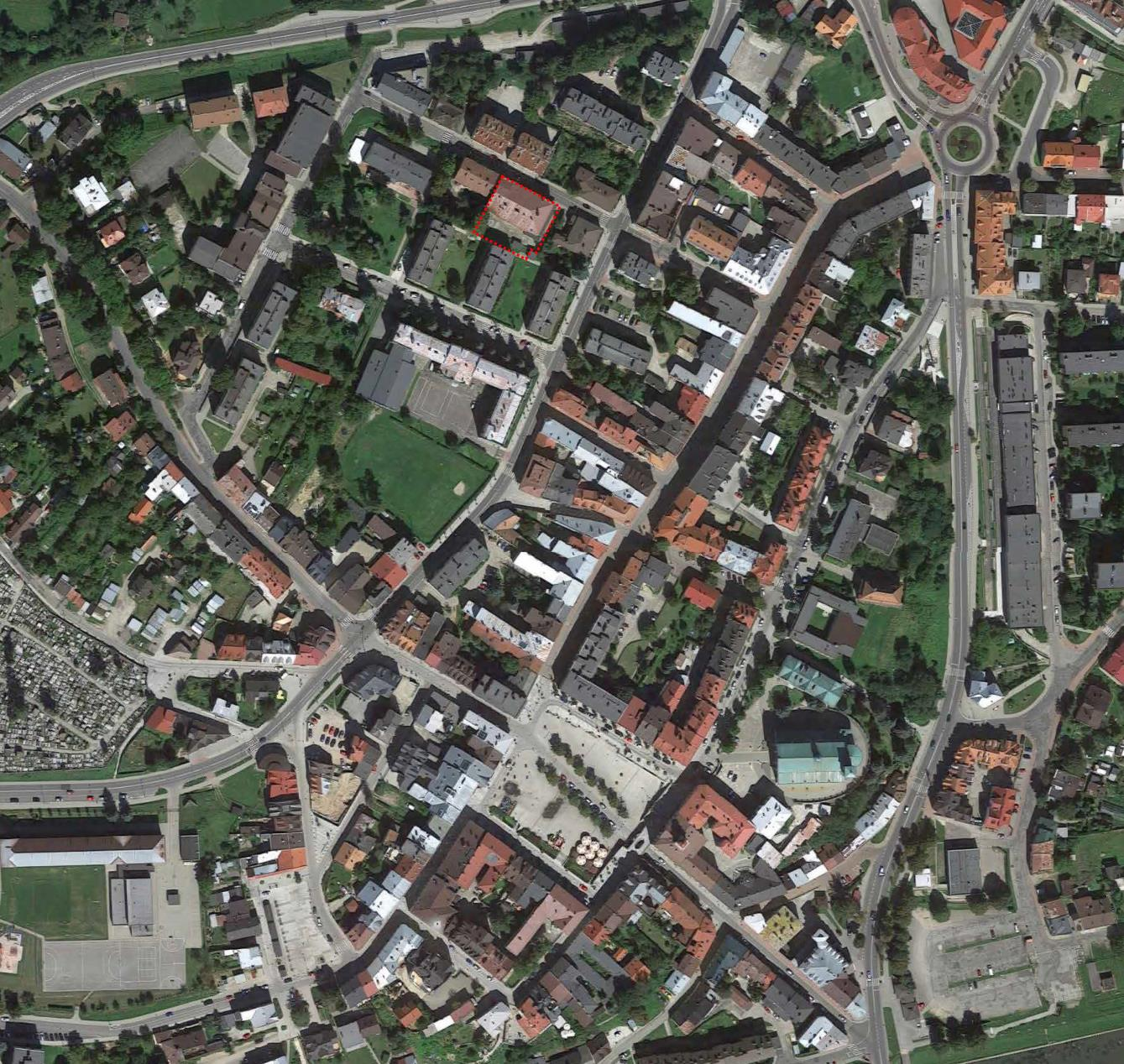

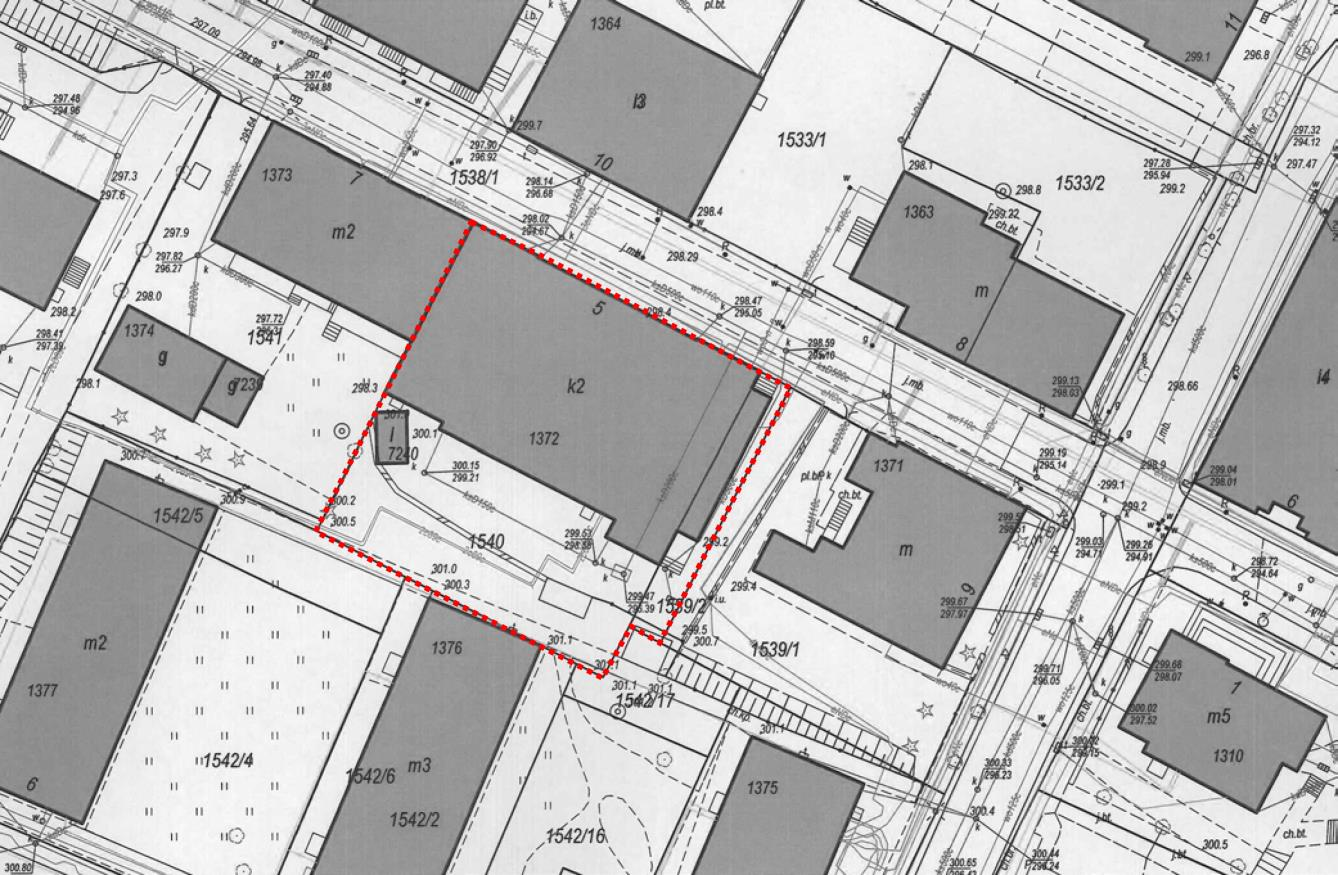

6 Teren przy ul. Wł. Jagiełły 5 w Gorlicach: działki nr 1539/2, 1540 o łącznej powierzchni 0,1184 ha, tj m 2. Zakres opracowania. 6

7 Wytyczne: - częściowe wyburzenie istniejącego obiektu; - w projektowanym budynku należy uwzględnić przestrzeń sportowo - rekreacyjną. 7

8 Teren przy ul. ks. Bochniewicza w Bieczu: działki nr 214, 215 o łącznej powierzchni 0,2253 ha, tj m 2. Zakres opracowania. Wytyczne: - brak. 8

9 Teren przy ul. W. Potockiego w Bieczu: działki nr 298, 286, 287 o łącznej powierzchni 0,1738 ha, tj m 2. Zakres opracowania. Wytyczne: - w obiekcie należy uwzględnić przestrzeń dla SPA, siłowni, pokoi hotelowych, sali konferencyjnej, gastronomi, tarasów widokowych; - kładka nad torem kolejowym jako zejście do istniejącej ścieżki pieszo rowerowej. 9

10 Widok Biecza z lotu ptaka (zdj. archiwalne). 10

11 Teren przy ul. Grockiej w Bieczu: działki nr 262, 264/1, 264/2, 265, 268/3 o łącznej powierzchni 0,1628 ha, tj m 2. Zakres opracowania. Wytyczne: - brak. 11

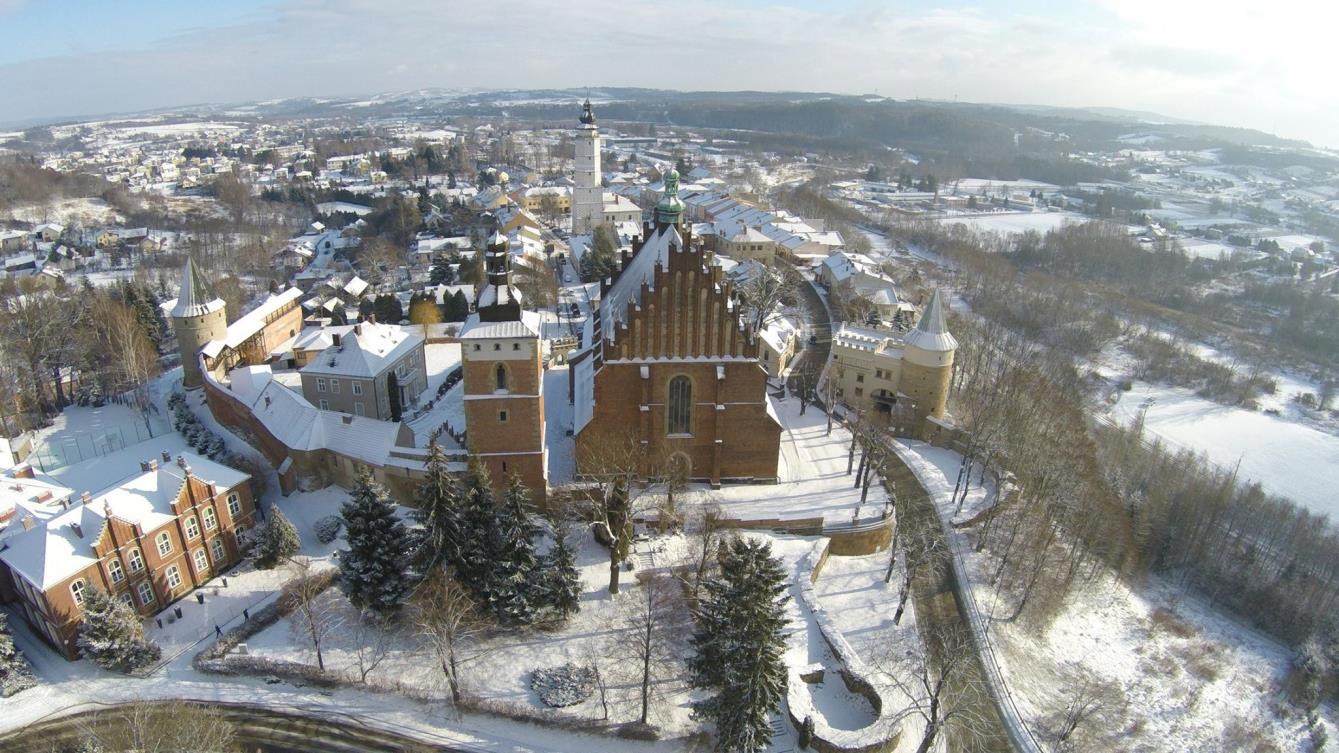

12 Widok Biecza z lotu ptaka. 12

13 7. Współpraca międzynarodowa Autorzy najlepszych koncepcji będą mogli wziąć udział w międzynarodowych warsztatach w L Aquila (22-28 kwietnia) oraz w międzynarodowej wystawie organizowanej w ramach programu School+ w Seulu. Szczegóły wkrótce! Wszelkie materiały będą systematycznie umieszczane na stronie internetowej Zakładu: Informacje na temat organizacji semestru oraz ogłoszenia znajdą Państwo na profilu FB naszego Zakładu: Życzymy owocnej pracy! Zespół A22 13
