BUDOWNICTWO OGÓLNE II nowoczesne techniki budowlane OPRACOWANIE PROJEKTU BUDOWLANEGO

Transkrypt

1 BUDOWNICTWO OGÓLNE II nowoczesne techniki budowlane OPRACOWANIE PROJEKTU BUDOWLANEGO ROK 1/II st. SEM / 2017

2 Wykłady: - środa, godz.: 17:00 18:30, sala W1, ½ roku co 2 tygodnie - prowadzący: prof. dr hab. inż. arch. Wacław Celadyn Tematyka: 1. Konstrukcje przeszklone i szklane (strukturalne) 2. Aktywność energetyczna przegród przeszklonych wprowadzenie (cz.i) 3. Aktywność energetyczna przegród przeszklonych przegrody pionowe 4. Aktywność energetyczna przegród przeszklonych przegrody poziome 5. Budownictwo energooszczędne 6. Koncepcje energetyczne budynków 7. Budownictwo ekologiczne (wiatrowe) 8. Budownictwo awaryjne (rezerwa)

3 Zajęcia projektowe: - wtorki, godz.: 13:15 14:45, sala P1, 1/6 roku co 2 tygodnie 14:45 16:15, sala P1, 1/6 roku co 2 tygodnie 16:30 18:00, sala P1, 1/6 roku co 2 tygodnie - prowadzący: dr inż. arch. Bogdan Siedlecki dr inż. arch. Łukasz Wesołowski

4 PROJEKT SEMESTRALNY: Opracowanie pełnego projektu architektoniczno-budowlanego budynku użyteczności publicznej na zadanej działce. Projekt należy opracowywać zespołowo w grupie 5-cio osobowej symulując pracę małego biura projektowego z podziałem zadań i odpowiedzialności pod okiem wyłonionego koordynatora projektu. PODZIAŁ NA GRUPY: - Wybór indywidualny członków zespołu. - Wewnętrzny konkurs koncepcji zwycięzca zostaje liderem, dzieli zadania i koordynuje prace projektowe. - Grupa określa własną nazwę i logotyp, którymi będzie firmować przedsięwzięcie.

5 SPECJALIZACJA CZŁONKÓW ZESPOŁU: Każdy z członków zespołu odpowiada za wybrane zagadnienia i problematykę z nią związaną. Jest odpowiedzialny za wdrożenie do projektu rozwiązań z wybranego zagadnienia, za ich prezentacje zespołowi oraz pełnienie roli eksperta podczas korekt i obrony projektu. 1. warunki ochrony pożarowej i ewakuacji, 2. pomieszczenia higieniczno-sanitarne, szatnie, zaplecza pracownicze itp., 3. osoby niepełnosprawne w budynku, zachowanie czystości, rozwiązania energooszczędne i alternatywne źródła energii 4. technologia przegród (materiałowo, estetycznie i parametrycznie) 5. konstrukcja elementów budynku i zagospodarowanie terenu

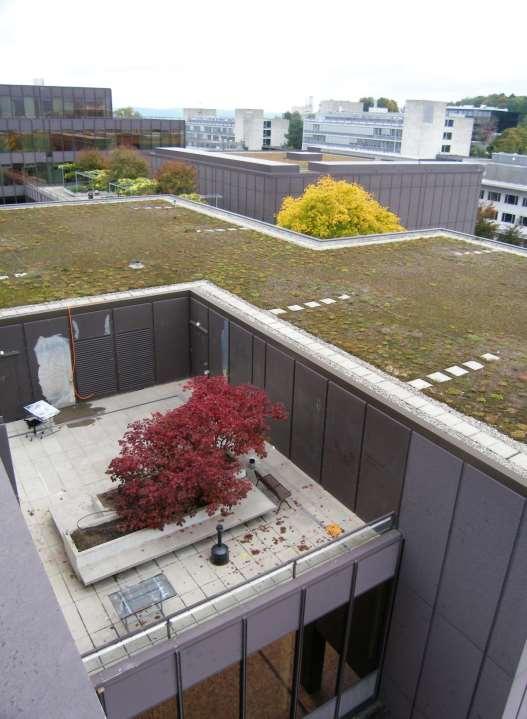

6 PROJEKT BUDOWLANY: - budynek średniowysoki (N, SW) wielokondygnacyjny - sala dla min. 200 osób, - zróżnicowane funkcje i podział na strefy (funkcje mogą działać w różnych godzinach niezależnie), - rampa zjazdowa na kondygnację podziemną, - min. 2 nowoczesne technologie (jedna elewacyjna, jedna z wykończenia wnętrz), - stropodach użytkowy, DZIAŁKA: - teren rzeczywisty w dowolnej lokalizacji w Polsce (ukształtowanie i uwarunkowania lokalne, dostęp do drogi itp.) - powierzchnia 4ha o proporcjach granicznych 1:2 - działka graniczy z drogą oraz ze zbiornikiem wodnym (rzeka, jezioro, morze) - nachylenie ternu średnio 10% w kierunku wody - lokalizacja parkingu zewnętrznego

7 PROPONOWANE FUNCJE OBIEKTU: - Wydział Architektury niezależny - Biuro Projektowe wielobranżowe z pracownią modelarską - Studio form przemysłowych (działy rozwoju, produkcji, wdrożeń, szkoleń, prezentacji i sprzedaży), - Siedziba korporacji internetowej (np. Google Polska) - Zadaszony obiekt sportowy (letni stok narciarski, zimowy błotny tor downhillowy) z zapleczem, - Ośrodek szkolenia i sportu żeglarskiego, - Interaktywne Centrum Nauki,

8 ZAKRES PROJEKTU: (wersja papierowa + elektroniczna uporządkowana) (1:500) - Projekt zagospodarowania terenu (1:100, 1:50) - Rzut fundamentów - Rzuty istotnych kondygnacji - Rzut dachu - Elewacje komplet w 2 wariantach materiałowo-kolorystycznych (1:50) - Przekroje 5 szt. - Zestawienie stolarki okiennej i drzwiowej (1:20) - Projekt wnętrz strefy wejściowej (1:10, 1:5, 1:2) - Detale montażowe 10 szt Opis techniczny wg. Rozporządzenia; zgodny z Dziennik Ustaw 2015 r. poz. 1554

9 ZAKRES PROJEKTU: (wersja papierowa + elektroniczna uporządkowana) (1:100, 1:200) - schemat konstrukcji - schemat instalacji wentylacji i klimatyzacji - schemat ewakuacji (strefy pożarowe) - schemat schematy można przedstawić na modelu 3D

10 Możliwość udziału w konkursie o tematyce architektonicznej do ustalenia z prowadzącym grupę

11 Podczas każdej grupy ćwiczeniowej prowadzący dysponuje czasem dla czterech zespołów projektowych. Prowadzący będą pełnić rolę inwestorów, doradców technicznych oraz biur branżowych. W czasie trwania ćwiczeń mają państwo czas na koordynację działań i podział zadań do następnych zajęć. Mają państwo również możliwość przedstawienia na forum zespołu własnych koncepcji i zaprezentowanie rozpoznanych zagadnień Sugerujemy zatwierdzenie planu działań wewnątrz zespołu i kontrolowanie postępów prac. Lider powinien być zorientowany w etapie prac i posiadać ogólną wiedzę o budynku i dobranych rozwiązaniach.

12 WARUNKI ZALICZENIA: - Obecność na zajęciach projektowych - Przystąpienie do przeglądu (dla studentów, którzy nie wykazywali się aktywnością w trakcie semestru) - Złożenie projektu budowlanego w pełnym zakresie, w teczce formatu 50x70cm z metrykami projektu na rysunkach, opisach i teczce (nazwa zespołu, logotyp, członkowie z opisem specjalizacji) - Obrona własnego projektu - Pozytywna ocena z klauzury zaliczeniowej - zaliczenie = 60% projekt + 40% klauzura
