1 INWESTOR ZARZĄD INFRASTRUKTURY KOMUNALNEJ I TRANSPORTU UL. CENTRALNA 53, KRAKÓW OBIEKT PRZEJŚCIE PODZIEMNE W PASIE DROGOWYM UL. MARII KONOPNICKIEJ W KRAKOWIE NAZWA PROJEKTU KONCEPCJA ARCHITEKTONICZNO- BUDOWLANA, PRZEJŚCIA PODZIEMNEGO W PASIE DROGOWYM UL. MARII KONOPNICKIEJ 19 W KRAKOWIE. PROJEKTANT GŁÓWNY Dr inż. arch. MATEUSZ GYURKOVICH nr upr. MPOIA/029/2006 mgr inż. arch. JACEK WĘCŁAWOWICZ ZESPÓŁ PROJEKTOWY mgr inż. arch. BARTOSZ PTAK tech. MACIEJ STECIAK BRANŻA ARCHITEKTURA TREŚĆ CZĘŚĆ RYSUNKOWA I OPISOWA DATA O PRACOWANIA STYCZEŃ 2013

MARII KONOPNICKIEJ 19 W KRAKOWIE. PROJEKTANT GŁÓWNY Dr inż. arch. MATEUSZ GYURKOVICH nr upr. MPOIA/029/2006 mgr inż. arch. JACEK WĘCŁAWOWICZ ZESPÓŁ PROJEKTOWY mgr inż.

2 II.SPIS TREŚCI I. Strona tytułowa. 1 II. Spis treści. 2 III. Podstawa opracowania. 3 IV. Cel projektu koncepcyjnego 3 V. Dane metryczne stanu istniejącego 3 VI. Dane metryczne stanu projektowego 4 VII. Opis istniejącego stanu zagospodarowania 6 VIII.Wizualizacje 8 IX. Rysunki Rzut kondygnacji -1 2

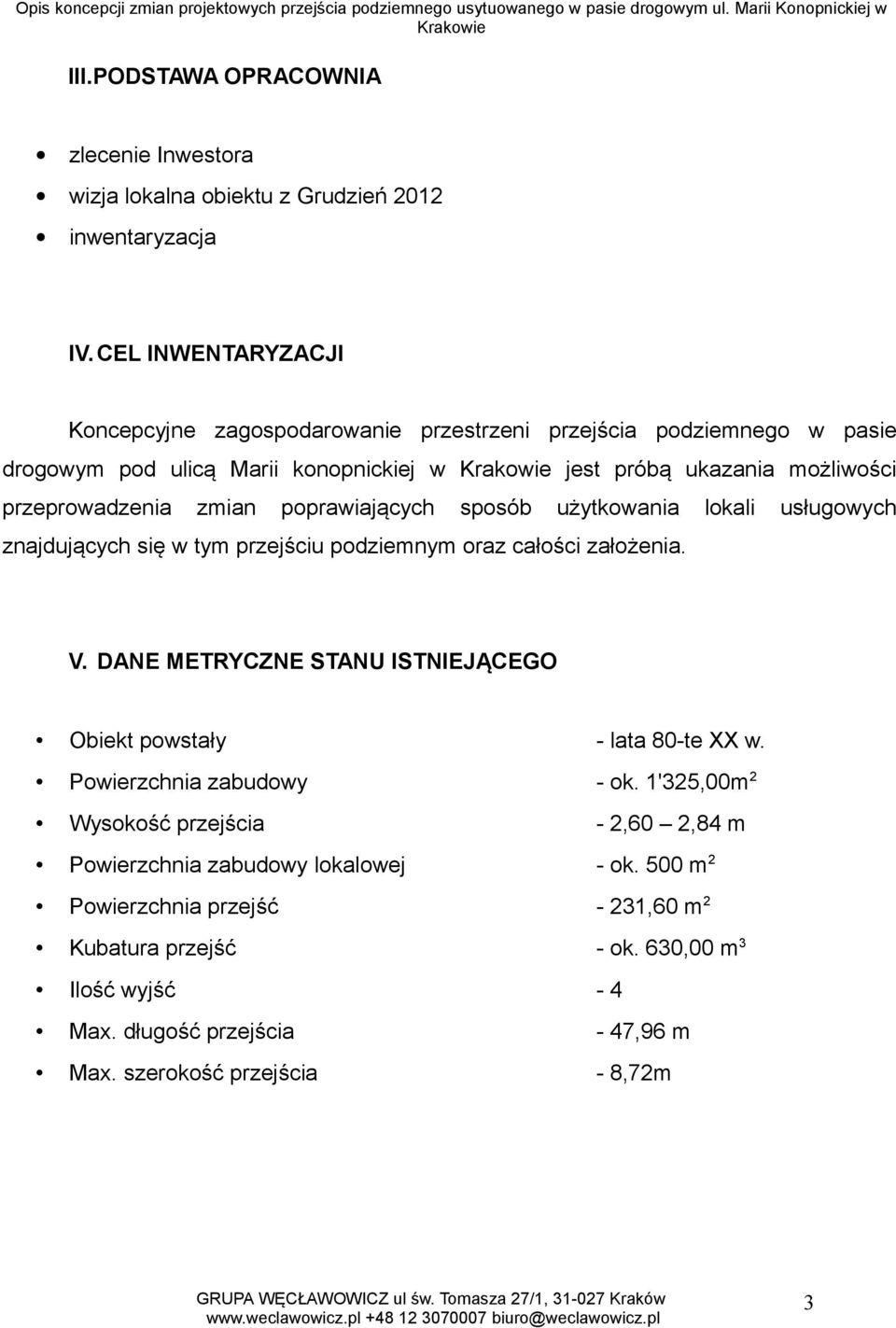

3 III.PODSTAWA OPRACOWNIA zlecenie Inwestora wizja lokalna obiektu z Grudzień 2012 inwentaryzacja IV.CEL INWENTARYZACJI Koncepcyjne zagospodarowanie przestrzeni przejścia podziemnego w pasie drogowym pod ulicą Marii konopnickiej w jest próbą ukazania możliwości przeprowadzenia zmian poprawiających sposób użytkowania lokali usługowych znajdujących się w tym przejściu podziemnym oraz całości założenia. V. DANE METRYCZNE STANU ISTNIEJĄCEGO Obiekt powstały - lata 80-te XX w. Powierzchnia zabudowy - ok. 1'325,00m 2 Wysokość przejścia - 2,60 2,84 m Powierzchnia zabudowy lokalowej - ok. 500 m 2 Powierzchnia przejść - 231,60 m 2 Kubatura przejść - ok. 630,00 m 3 Ilość wyjść - 4 Max. długość przejścia - 47,96 m Max. szerokość przejścia - 8,72m 3

poprawiających sposób użytkowania lokali usługowych znajdujących się w tym przejściu podziemnym oraz całości założenia. V.

4 IV. DANE METRYCZNE STANU PROJEKTOWEGO Obiekt powstały - lata 80-te XX w. Powierzchnia zabudowy - ok. 1'325,00m 2 Wysokość przejścia - 2,60 2,84 m Powierzchnia zabudowy lokalowej - 429,12 m 2 Powierzchnia przejść - 231,60 m 2 Kubatura przejść - ok. 630,00 m 3 Ilość wyjść - 4 Max. długość przejścia - 47,96 m Max. szerokość przejścia - 8,72m VI.OPIS ISTNIEJĄCEGO STANU ZAGOSPODAROWANIA Przejście podziemne zlokalizowane jest w pasie drogowym ul. Marii Konopnickiej w. Kształtem zbliżone jest do litery H. Nad przejściem podziemnym znajdują się jezdnia wraz z chodnikami i zieleńce z zielenią niską urządzoną. Istniejące ciągi komunikacji pieszej zapewniają prawidłową i bezkolizyjną przeprawę ludzi pod jezdniami. Obiekt jest wyposażony w instalację ELEKTRYCZNĄ, C.O. oraz WOD.-KAN. ZESTAWIENIE POWIERZCHNI NR: NAZWA: POWIERZCHNIA(m2) 0,1 przejście 232,38 0,2 pom ,86 0,3 zmywalnia 3,75 0,4 zaplecze 8,50 0,5 kuchnia 9,69 0,6 toaleta 10,16 0,7 zaplecze 21,52 0,8 magazyn 5,46 4

długość przejścia - 47,96 m Max. szerokość przejścia - 8,72m VI.OPIS ISTNIEJĄCEGO STANU ZAGOSPODAROWANIA Przejście podziemne zlokalizowane jest w pasie drogowym ul. Marii Konopnickiej w.

5 0,9 pom. 9 38,69 0,10 biuro 25,28 0,11 pom. 11 7,40 0,12 pom ,93 0,13 prysznic 1,44 0,14 toaleta 4,34 0,15a ubikacja 0,97 0,15b ubikacja 0,97 0,16 ubikacja 0,97 0,17 ubikacja 0,97 0,18 toaleta 3,28 0,19 przedsionek 2,08 0,20 szatnia 5,92 0,21 przedsionek 2,88 0,22 pom. 22 6,23 0,23 magazyn 2,57 0,24 pom. 24 4,44 0,25 pom. tech 17,61 0,26 pom ,50 0,27 pom. tech 10,68 0,28 szatnia 8,44 0,29 korytarz 10,29 0,30 korytarz 190,34 0,31 pom ,22 0,32 pom ,69 0,33 pom. 33 9,81 0,34 pom ,03 0,35 pom ,44 0,36 przejście 25,56 0, ,56 0, ,26 5

przedsionek 2,08 0,20 szatnia 5,92 0,21 przedsionek 2,88 0,22 pom. 22 6,23 0,23 magazyn 2,57 0,24 pom. 24 4,44 0,25 pom. tech 17,61 0,26 pom.

6 VII. OPIS ZAGOSPODAROWANIA STANU PROJEKTOWEGO Zmiany projektowe polegają przede wszystkim na poprawieniu funkcjonalności pasażu handlowo-usługowego. W stanie obecnym część usługowa pozostaje odcięta od przejścia podziemnego poprzez ścianę działową niemal na całej długości traktu. Projektowana zmiana polegać ma na perforacji przegrody otworami wejściowymi oraz wymianie istniejących zestawów stolarek okiennych na okna wysokie. Zabieg ten ma na celu poprawienie korelacji przestrzeni usługowej i ciągu pieszego. Proponuje się w projekcie zmianę narożnego zarysu fragmentu ściany działowej. Wyoblenie narożnika za pomocą np. szklanych pustaków, luxferów spowoduje doświetlenie wewnętrznej komunikacji między lokalami użytkowymi. Ponadto obła forma cechuje się bardziej otwartym charakterem. Lokale użytkowe zasilane napływem ludzi z trzech stron powinny być chętniej odwiedzane. Środkowy trakt usługowy proponuje się aby był przechodni co usprawni ich funkcjonalność. ZESTAWIENIE POWIERZCHNI NR: NAZWA: POWIERZCHNIA (m2) 0,1 SCHODY 1 84,26 0,2 SCHODY 2 348,57 0,3 PRZEJŚCIE 235,89 0,4 RESTAURACJA 87,80 0,5 BAR 9,89 0,6 KOMUNIKACJA 7,91 0,7 SZATNIA 2,88 0,8 WC 1,83 0,9 ZAPLECZE SOC. 6,82 0,10 KUCHNIA 19,48 0,11 ZMYWALNIA 5,45 0,12 MAGAZYN 1 5,92 6

Projektowana zmiana polegać ma na perforacji przegrody otworami wejściowymi oraz wymianie istniejących zestawów stolarek okiennych na okna wysokie.

7 0,13 MAGAZYN 2 4,94 0,14 KOMUNIKACJA 83,80 0,15 LOKAL 1 43,17 0,16 LOKAL 2 31,05 0,17 LOKAL 3 20,65 0,18 LOKAL 4 27,90 0,19 LOKAL 5 37,16 0,20 WC 1,83 0,21 LOKAL 6 37,87 0,22 WC 1,83 0,23 LOKAL 7 37,37 0,24 WC 1,83 0,25 PRZEDSIONEK 6,06 0,26 WC 7,28 0,27 WC 5,37 0,28 WC 9,76 0,29 PRZEDSIONEK 4,28 0,30 POM. TECH. 2,75 0,31 RECEPCJA 7,04 0,32 POM. TECH. 8,23 0,33 KOTŁOWNIA 17,52 0,34 POM. TECH. 10,60 0,35 ROZDZ. EL. 3,72 0,36 KORYTARZ TECH. 35,50 POW. CAŁKOWITA 1264,21 POW. POD WYNAJEM 393,08 7

7,28 0,27 WC 5,37 0,28 WC 9,76 0,29 PRZEDSIONEK 4,28 0,30 POM. TECH. 2,75 0,31 RECEPCJA 7,04 0,32 POM. TECH. 8,23 0,33 KOTŁOWNIA 17,52 0,34 POM.

8 VIII. WIZUALIZACJE
