projektowanie obiektów użyteczności publicznej

Transkrypt

1 projektowanie obiektów użyteczności publicznej TEMATY PROJEKTÓW DOM HANDLOWY BIBLIOTEKA/ MEDIATEKA MUZEUM SZTUKI WSPÓŁCZESNEJ BIUROWIEC CEL ZAJĘD Poznanie zasad i procedur projektowania budynku komercyjno- i społeczno - usługowego, kompozycja programu funkcjonalnego oraz układu przestrzennego obiektu, studia sytuacji (w centrum miasta), dostosowanie projektu do przepisów prawa budowlanego, nauka krytyki architektonicznej, zapoznanie z przykładami architektury współczesnej ZAKRES WYKONANIA PROJEKTU Sytuacja 1:500 Analizy Rzuty 1:100 Przekroje 1:100 Elewacje 1:100 Schematy Detal 1: 10 Wizualizacje Opis (z programem obiektu) Całośd opracowania na płycie cd/dvd OBOWIĄZUJĄCY FORMAT RYSUNKÓW 50x70 cm, OPIS A4

2 HARMONOGRAM ZAJĘD NR ZAJĘD PROJEKT 1 WPROWADZENIE 2 KLAUZURA 3 KOREKTA 4 KOREKTA 5 KOREKTA 6 KOREKTA 7 PRZEGLĄD PROJEKTÓW AKCEPTACJA KONCEPCJI W SKALI 1:200 DYSKUSJA I OCENA 8 PRZEGLĄD PROJEKTÓW AKCEPTACJA KONCEPCJI W SKALI 1:200 DYSKUSJA I OCENA 9 KLAUZURA 10 KOREKTA 11 KOREKTA 12 KOREKTA 13 KOREKTA 14 KOREKTA 15 PRZEGLĄD PROJEKTÓW DYSKUSJA

3 projektowanie obiektów użyteczności publicznej TEMAT NR 1 DOM HANDLOWY OPIS: Zaprojektowad dom handlowy z różnorodnymi przestrzeniami do najmu. Należy zapewnid dogodny dojazd oraz dojście dla użytkowników. Powierzchnia całkowita 7900 m 2. Dodatkowo parking dla 200 samochodów osobowych 4980 m 2. PROGRAM SZCZEGÓŁOWY 1. Częśd handlowa Sale sprzedaży (w tym strefy wejściowe i wiatrołapy) 4000 m Magazyny podręczne 200 m Biuro handlowe (reklamacje) 30 m Pomieszczenia personelu 20 m WC klientów 90 m Częśd gastronomiczna (3 lokale, powierzchnie w sumie) Sale konsumpcyjne (w sumie 120 miejsc) 180 m Kuchnie, bufety i ekspedycja kelnerska 100 m Zmywalnie naczyo, magazyn i kredens 50 m Pomieszczenie biurowe, szatnie i wc personelu kuchennego 50 m Usługi dodatkowe (salon fotograficzny, biuro podróży etc.) 280 m Komunikacja (pasaż) 700 m 2 częśd handlowa w sumie 5700 m 2 2. Dostawy i magazyny Portiernia i wejście dla personelu, straż przemysłowa 20 m Podjazd gospodarczy (rozładownia, rampa rozładowcza kryta) 150 m Magazyn przyjęd 20 m Magazyn centralny i skarbiec 300 m Przygotowanie towaru - dekoratornia (ekspedycja towaru) 100 m Warsztaty naprawcze (stolarski, ślusarski, elektryczny) 50 m Magazyny odpadków (opakowao, odpadków biolog.) 50 m Komunikacja 50 m 2 magazyny i dostawy w sumie 740 m 2

4 3. Administracja i pomieszczenia personelu Pomieszczenia biurowe 50 m Studio telewizji przemysłowej (reklama i informacja) 30 m Dział reklamy 30 m Szatnie, WC i natryski personelu handlowego 100 m Kantyna 40 m Gabinet lekarski 30 m Komunikacja 20 m 2 administracja i pomieszczenia personelu w sumie 300 m 2 4. Zaplecze techniczne Warsztaty i magazyny gospodarcze (w sumie) 150 m Pomieszczenia personelu technicznego (szatnie, wc) 50 m Centrala bezpieczeostwa (sterowanie, ochrona, bezpieczeostwo ppoż.) 30 m Wentylatornia i klimatyzatornia, węzeł cieplny 300 m Przyłącze elektryczne (trafostacja, rozdzielnie SN i NN, akumulatornia, agregat) 60 m Pomieszczenia techniczne (rezerwa) 40 m Komunikacja 50 m 2 zaplecze techniczne razem 680 m 2 POWIERZCHNIA CAŁKOWITA (NETTO) DOMU HANDLOWEGO 7420 m 2 PARKING DLA 200 SAMOCHODÓW OSOBOWYCH 5.1. Strefa wjazdowa Komunikacja, portiernia i straż (kontrola wjazdu i wyjazdu, wc.) 100 m Hall (kasowanie biletów parkingowych, informacja, ochrona) 40 m Toalety dla użytkowników 40 m Miejsca parkingowe 200 x 24 m 2 (razem z pochylnią wjazdową) 4800 m 2 W SUMIE PARKING DLA 200 SAMOCHODÓW OSOBOWYCH 4980 m 2

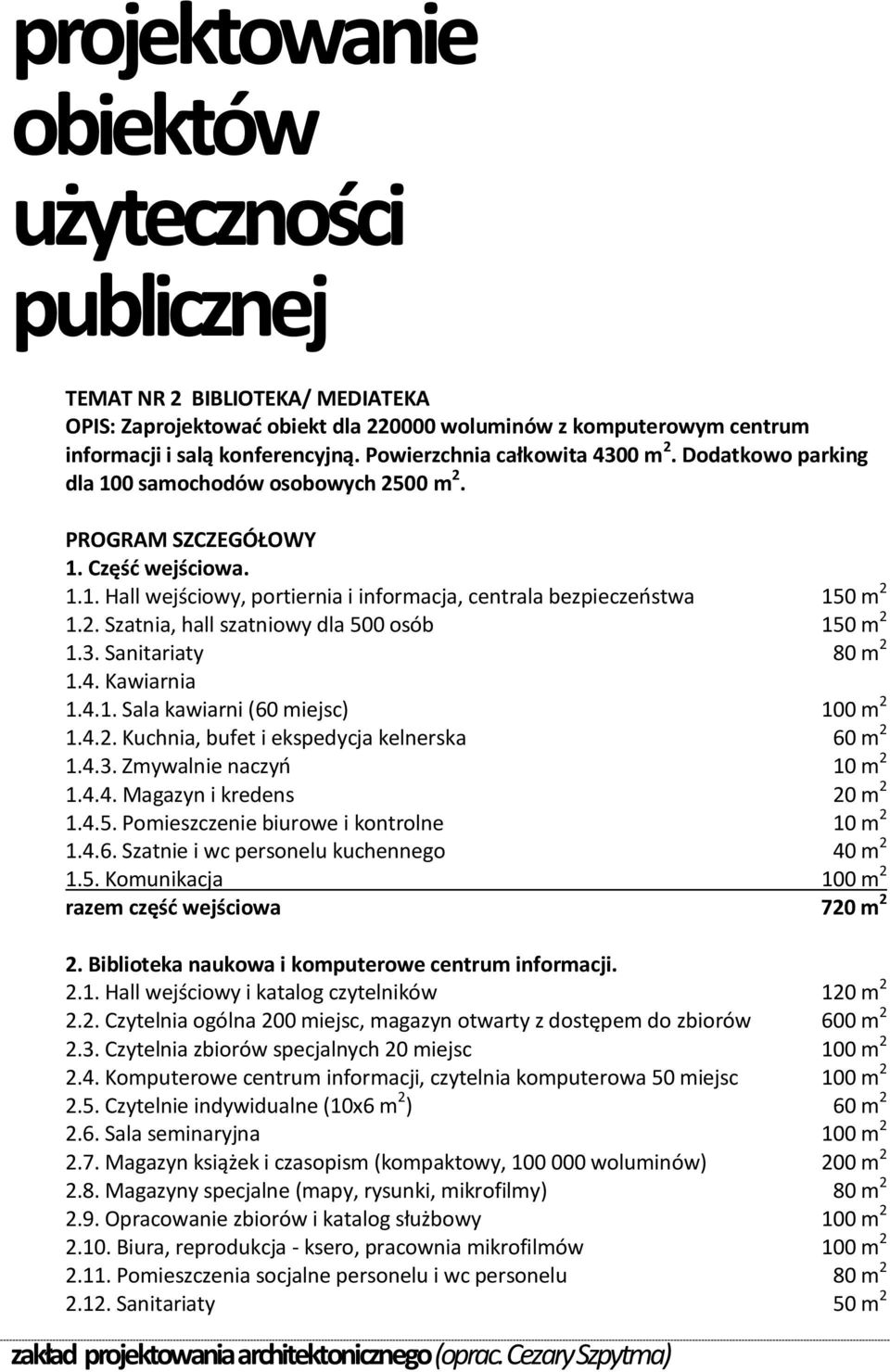

5 projektowanie obiektów użyteczności publicznej TEMAT NR 2 BIBLIOTEKA/ MEDIATEKA OPIS: Zaprojektowad obiekt dla woluminów z komputerowym centrum informacji i salą konferencyjną. Powierzchnia całkowita 4300 m 2. Dodatkowo parking dla 100 samochodów osobowych 2500 m 2. PROGRAM SZCZEGÓŁOWY 1. Częśd wejściowa Hall wejściowy, portiernia i informacja, centrala bezpieczeostwa 150 m Szatnia, hall szatniowy dla 500 osób 150 m Sanitariaty 80 m Kawiarnia Sala kawiarni (60 miejsc) 100 m Kuchnia, bufet i ekspedycja kelnerska 60 m Zmywalnie naczyo 10 m Magazyn i kredens 20 m Pomieszczenie biurowe i kontrolne 10 m Szatnie i wc personelu kuchennego 40 m Komunikacja 100 m 2 razem częśd wejściowa 720 m 2 2. Biblioteka naukowa i komputerowe centrum informacji Hall wejściowy i katalog czytelników 120 m Czytelnia ogólna 200 miejsc, magazyn otwarty z dostępem do zbiorów 600 m Czytelnia zbiorów specjalnych 20 miejsc 100 m Komputerowe centrum informacji, czytelnia komputerowa 50 miejsc 100 m Czytelnie indywidualne (10x6 m 2 ) 60 m Sala seminaryjna 100 m Magazyn książek i czasopism (kompaktowy, woluminów) 200 m Magazyny specjalne (mapy, rysunki, mikrofilmy) 80 m Opracowanie zbiorów i katalog służbowy 100 m Biura, reprodukcja - ksero, pracownia mikrofilmów 100 m Pomieszczenia socjalne personelu i wc personelu 80 m Sanitariaty 50 m 2

6 2.12. Komunikacja 150 m 2 razem biblioteka naukowa i centrum informacji 1840 m 2 3. Sala wielofunkcyjna (konferencje lub ekspozycja) Foyer 100 m Sanitariaty 40 m Sala konferencyjna (200 osób) 200 m Sale seminaryjne (2x30 osób) 60 m Zaplecze techniczne sal 30 m Biura 30 m Komunikacja 40 m 2 razem sala wielofunkcyjna 500 m 2 4. Zaplecze techniczne (dla całego obiektu) Magazyny gospodarcze i warsztaty (w sumie) 200 m Wentylatornia i klimatyzatornia 200 m Węzeł cieplny 50 m Przyłącze elektryczne (trafostacja, rozdzielnie SN i NN, akumulatornia, agregat) 60 m Magazyn odpadków (opakowao, odpadków biologicznych) 50 m Komunikacja 30 m 2 razem zaplecze techniczne 590 m 2 POWIERZCHNIA CAŁKOWITA (NETTO) BIBLIOTEKI 3650 m 2 5. PARKING DLA 100 SAMOCHODÓW OSOBOWYCH 5.1.Strefa wjazdowa Portiernia i straż (z możliwością kontroli wjazdu i wyjazdu, magazyn, wc.) 10 m Hall (kasowanie biletów parkingowych, informacja) 20 m Toalety dla użytkowników 20 m Komunikacja 50 m Miejsca parkingowe 100 x 24 m 2 (razem z pochylnią wjazdową) 2400 m 2 W SUMIE PARKING DLA 100 SAMOCHODÓW OSOBOWYCH 2500 m 2

7 projektowanie obiektów użyteczności publicznej TEMAT NR 3 MUZEUM SZTUKI WSPÓŁCZESNEJ OPIS: Zaprojektowad muzeum sztuki współczesnej z czytelnią czasopism fachowych. Należy zapewnid dogodny dojazd oraz dojście dla użytkowników, reprezentacyjny hall z rekreacją oraz gastronomią. W obiekcie należy rozwiązad powierzchnie wystawowe o zróżnicowanym charakterze - jednoprzestrzenne i z możliwością dzielenia dla różnych form ekspozycji. Powierzchnia całkowita muzeum 7500 m 2. Dodatkowo parking dla 100 samochodów osobowych 2500 m 2. PROGRAM SZCZEGÓŁOWY 1. Częśd wejściowa Hall wejściowy, portiernia, kasa, informacja i galeria komercyjna 280 m Hall szatniowy, szatnia dla 400 osób 100 m Sanitariaty gości 60 m Kawiarnia Sala kawiarni (60 miejsc) 100 m Kuchnia, bufet i ekspedycja kelnerska 60 m Zmywalnie naczyo 10 m Magazyn i kredens 20 m Pomieszczenie biurowe, szatnie i wc personelu kuchennego 50 m 2 razem częśd wejściowa 670 m 2 2. Zespół wystawienniczy Sale wystaw tematycznych (z magazynami podręcznymi) m Pracownie tematyczne 200 m Opracowanie zbiorów 100 m Administracja 40 m Reprodukcja - ksero, pracownia fotograficzna 40 m Pomieszczenia socjalne personelu 30 m WC 90 m Komunikacja 300 m 2 razem częśd wystawiennicza 5000 m 2

8 3. Czytelnia czasopism fachowych i centrum informacji Katalog czytelników 20 m Czytelnia ogólna z magazynem otwartym dostęp do półek (20000 wol.) 250 m Sala wielofunkcyjna - seminaryjna 150 m Magazyn książek i czasopism (kompaktowy woluminów) 50 m Opracowanie zbiorów i katalog służbowy 20 m Biura i pomieszczenia socjalne personelu 50 m Komunikacja 50 m 2 razem czytelnia i centrum informacji 600 m 2 4. Zaplecze techniczne 4.1. Magazyny gospodarcze i warsztaty (w sumie) 200 m Wentylatornia i klimatyzatornia 300 m Węzeł cieplny 50 m Przyłącze elektryczne (trafostacja, rozdzielnie SN i NN, akumulatornia, agregat) 50 m Magazyn odpadków i opakowao zwrotnych, magazyn odpadków biologicznych 60 m Komunikacja 40 m 2 razem zaplecze techniczne 700 m 2 POWIERZCHNIA CAŁKOWITA (NETTO) MUZEUM m 2 5. PARKING DLA 100 SAMOCHODÓW OSOBOWYCH 5.1.Strefa wjazdowa Portiernia i straż (z możliwością kontroli wjazdu i wyjazdu, magazyn, wc.) 10 m Hall (kasowanie biletów parkingowych, informacja) 20 m Toalety dla użytkowników 20 m Komunikacja 50 m Miejsca parkingowe 100 x 24 m 2 (razem z pochylnią wjazdową) 2400 m 2 W SUMIE PARKING DLA 100 SAMOCHODÓW OSOBOWYCH 2500 m 2

9 projektowanie obiektów użyteczności publicznej TEMAT NR 4 BIUROWIEC OPIS: Zaprojektowad biurowiec z centrum konferencyjny i zespołem gastronomicznym. Zapewnid dogodny dojazd oraz dojście dla interesantów, obszerny hall z rekreacją, ofertą handlową oraz gastronomiczną. W obiekcie należy rozwiązad powierzchnie biurowe o zróżnicowanym charakterze: jednoprzestrzenne oraz z możliwością dzielenia. Powierzchnia całkowita biurowca 8600 m 2. Dodatkowo parking dla 200 samochodów osobowych 4980 m 2. PROGRAM SZCZEGÓŁOWY 1. Strefa usługowo - recepcyjna Hall reprezentacyjny (w tym wiatrołapy) 170 m Recepcja - informacja (portierzy, ochrona, centrala bezpieczeostwa) 50 m Sklepy i usługi (przestrzenie do wynajęcia) 300 m Bufet (zaplecze) 30 m Sanitariaty 50 m Sala wystawowa (wielofunkcyjna - może byd na ostatniej kondygnacji) 200 m Komunikacja 100 m 2 strefa usługowo - recepcyjna razem 900 m 2 2. Częśd gastronomiczno - klubowa Sala recepcyjna 50 m Szatnia gości i sanitariaty 80 m Sala restauracyjna (60 miejsc) 120 m Sale klubowe wielofunkcyjne (w tym kawiarnia na 60 miejsc) 280 m Rozdzielnia kelnerska (magazyn podręczny i kredens) 40 m Zmywalnia naczyo 20 m Kuchnia i przygotowalnia 100 m Magazyny artykułów spożywczych, chłodzonych i mrożonych i napoi 60 m Komunikacja 100 m 2 częśd gastronomiczna w sumie 850 m 2

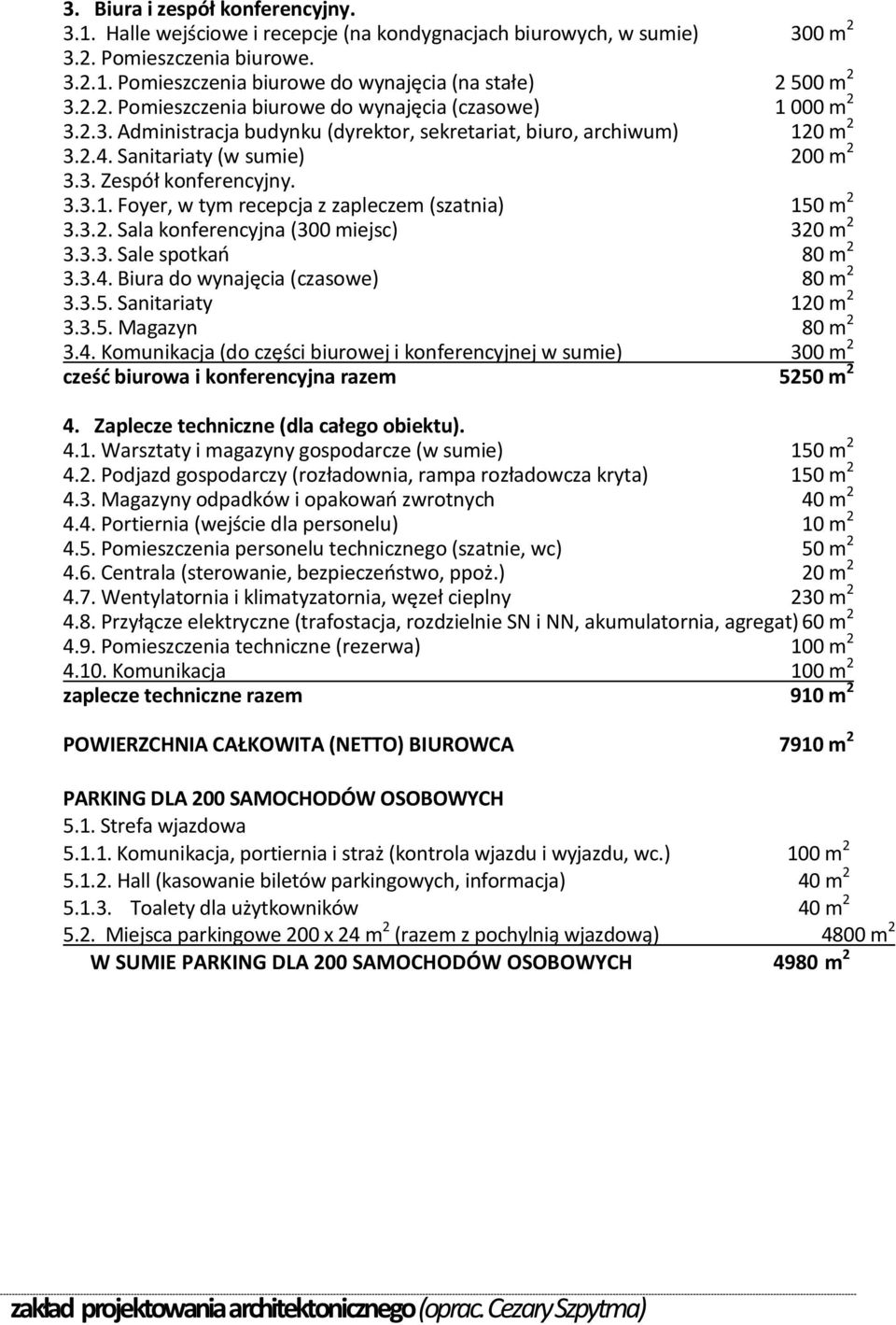

10 3. Biura i zespół konferencyjny Halle wejściowe i recepcje (na kondygnacjach biurowych, w sumie) 300 m Pomieszczenia biurowe Pomieszczenia biurowe do wynajęcia (na stałe) m Pomieszczenia biurowe do wynajęcia (czasowe) m Administracja budynku (dyrektor, sekretariat, biuro, archiwum) 120 m Sanitariaty (w sumie) 200 m Zespół konferencyjny Foyer, w tym recepcja z zapleczem (szatnia) 150 m Sala konferencyjna (300 miejsc) 320 m Sale spotkao 80 m Biura do wynajęcia (czasowe) 80 m Sanitariaty 120 m Magazyn 80 m Komunikacja (do części biurowej i konferencyjnej w sumie) 300 m 2 cześd biurowa i konferencyjna razem 5250 m 2 4. Zaplecze techniczne (dla całego obiektu) Warsztaty i magazyny gospodarcze (w sumie) 150 m Podjazd gospodarczy (rozładownia, rampa rozładowcza kryta) 150 m Magazyny odpadków i opakowao zwrotnych 40 m Portiernia (wejście dla personelu) 10 m Pomieszczenia personelu technicznego (szatnie, wc) 50 m Centrala (sterowanie, bezpieczeostwo, ppoż.) 20 m Wentylatornia i klimatyzatornia, węzeł cieplny 230 m Przyłącze elektryczne (trafostacja, rozdzielnie SN i NN, akumulatornia, agregat) 60 m Pomieszczenia techniczne (rezerwa) 100 m Komunikacja 100 m 2 zaplecze techniczne razem 910 m 2 POWIERZCHNIA CAŁKOWITA (NETTO) BIUROWCA 7910 m 2 PARKING DLA 200 SAMOCHODÓW OSOBOWYCH 5.1. Strefa wjazdowa Komunikacja, portiernia i straż (kontrola wjazdu i wyjazdu, wc.) 100 m Hall (kasowanie biletów parkingowych, informacja) 40 m Toalety dla użytkowników 40 m Miejsca parkingowe 200 x 24 m 2 (razem z pochylnią wjazdową) 4800 m 2 W SUMIE PARKING DLA 200 SAMOCHODÓW OSOBOWYCH 4980 m 2
