Bazy danych 2. Wykład 3. Metodologia projektowania baz danych (projektowanie fizyczne)

Transkrypt

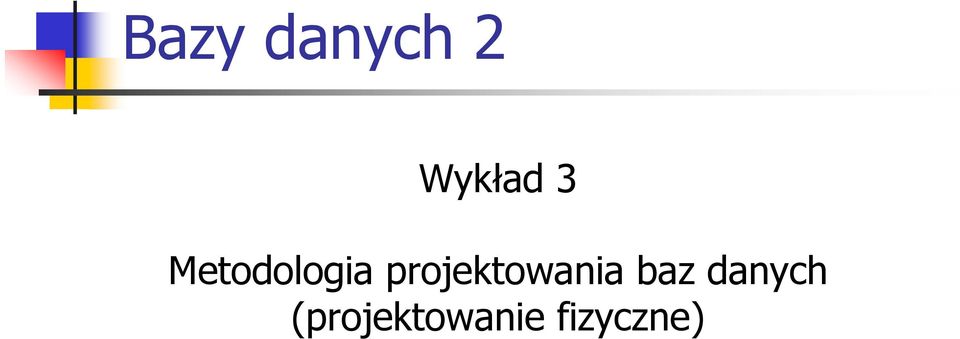

1 Bazy danych 2 Wykład 3 Metodologia projektowania baz danych (projektowanie fizyczne)

2 Projektowanie fizyczne - przegląd krok po kroku 1. Wybór systemu zarządzania bazą danych (BDMS) 2. WyraŜenie logicznego modelu danych w docelowym BDMS a) Zaprojektowanie relacji w systemie b) Zaprojektowanie danych pochodnych c) Zaprojektowanie więzów ogólnych 3. Projektowanie reprezentacji fizycznej a) Analiza transakcji b) Wybór optymalnej reprezentacji plików c) Utworzenie indeksów d) Oszacowanie wymaganej pamięci dyskowej 4. Projektowanie perspektyw uŝytkowników 5. Projektowanie mechanizmów ochrony bezpieczeństwa

3 Wybór BDMS Projektant powinien wiedzieć: 1. Jak utworzyć relacje bazowe 2. Czy system umoŝliwia definiowanie kluczy głównych, obcych i alternatywnych 3. Czy system umoŝliwia definiowanie warunku wymagana obecność danych 4. Czy system umoŝliwia definiowanie dziedzin 5. Czy system wspiera więzy integralności referencyjnej 6. Czy system umoŝliwia definiowanie więzów ogólnych

4 Projektowanie relacji Do opisu relacji uŝywamy rozszerzonej wersji DBDL Domain NumerNieruchomości łańcuch o zmiennej długości, maks. dł 5 Domain Ulica łańcuch o zmiennej długości, maks. dł 25 Domain Miasto łańcuch o zmiennej długości, maks. dł 25 Domain TypNieruchomości jeden znak, wartość ze zbioru B, C, F Domain NieruchomośćPokoje liczba całkowita, z przedziału 1-15 Domain NieruchomośćCzynsz wartość walutowa, z przedziału 0,00-999,99 Domain NumerWłaściciela łańcuch o zmiennej długości, maks. dł 5 Domain NumerPracownika łańcuch o zmiennej długości, maks. dł 5 Domain NumerBiura łańcuch o stałej długości, dł 4

5 Nieruchomość( nieruchomośćnr NumerNieruchomości NOT NULL ulica Ulica NOT NULL miasto Miasto NOT NULL typ TypNieruchomości NOT NULL DEFAULT F pokoje NieruchomośćPokoje NOT NULL DEFAULT 4 czynsz NieruchomośćCzynsz NOT NULL DEFAULT 600 właścicielnr NumerWłaściciela NOT NULL pracowniknr NumerPracownika NOT NULL biuronr NumerBiura NOT NULL kaucja NieruchomośćCzynsz NOT NULL PRIMARY KEY (nieruchomośćnr) ALTERNATE KEY (ulica, miasto) FOREIGN KEY (pracowniknr) REFERENCES Personel(pracownikNr) ON UPDATE CASCADE ON DELETE SET NULL FOREIGN KEY (właścicielnr) REFERENCES WłaścicielPrywatny(właścicielNr) and WłaścicielInstytucjonalny(właścicielNr) ON UPDATE CASCADE ON DELETE NO ACTION DERIVED kaucja (czynsz*0,1)

6 Projektowanie relacji Sposób implementacji relacji bazowych jest uzaleŝniony od moŝliwości oferowanych przez docelowy DBMS Projekt relacji powinien być w pełni udokumentowany wraz z informacjami o przyczynach wyboru konkretnych rozwiązań

7 Projektowanie danych pochodnych Z punktu widzenia fizycznego projektu bazy danych wybór między reprezentacją atrybutu pochodnego w bazie danych a jego wyliczaniem przy kaŝdym odwołaniu do niego jest zawsze kompromisem pomiędzy róŝnymi celami. NaleŜy oszacować: Koszt związany z przechowywaniem danych pochodnych w bazie i zapewnieniem ich zgodności z danymi, na podstawie których są wyznaczane; Koszt wyliczenia wartości atrybutów pochodnych przy kaŝdym odwołanie do nich Ostateczny wybór powinien słuŝyć zapewnieniu maksymalnej wydajności systemu.

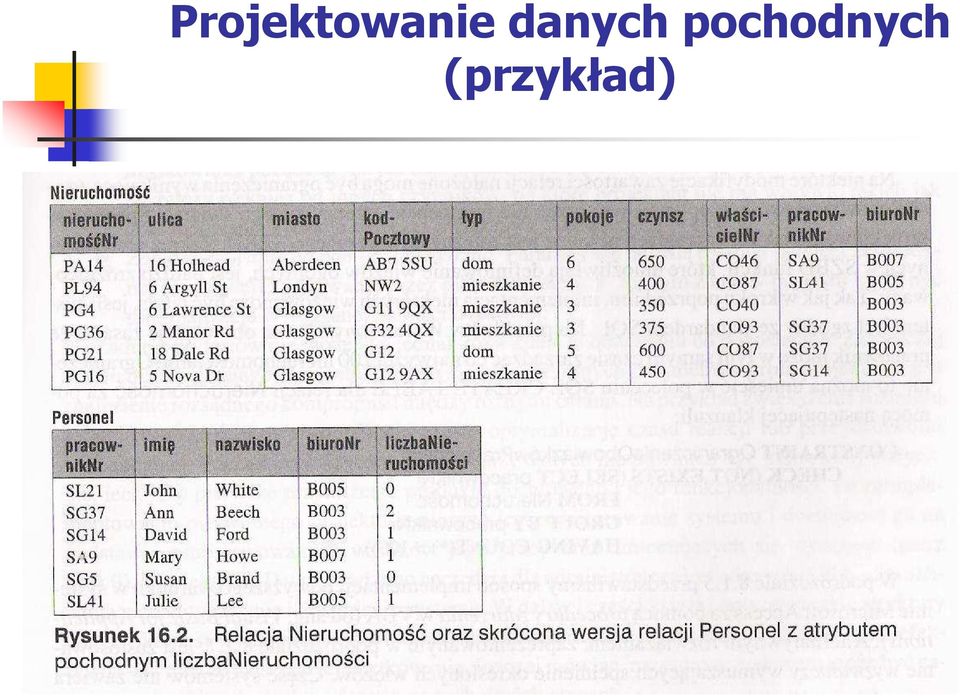

8 Projektowanie danych pochodnych (przykład)

9 Projektowanie więzów ogólnych Sposób zaprojektowania więzów ogólnych jest zaleŝny od DBMS. Zakres wbudowanych w DBMS funkcji, które umoŝliwiają definiowanie więzów ogólnych, jest bardzo zróŝnicowany. Niektóre systemy umoŝliwiają zapewnienie więzów za pomocą standardowych poleceń SQL, w innych konieczne jest zastosowanie wyzwalaczy wymuszających spełnienie określonych więzów. W standardzie SQL moŝemy realizować więzy ogólne za pomocą klauzuli CHECK WyróŜnia się dwa sposoby stosowania ograniczenia CHECK Ograniczenie na poziomie kolumny ograniczenie to dotyczy tylko i wyłącznie danej kolumny Ograniczenie na poziomie tabeli ograniczenie dotyczące kilku kolumn tabeli

10 Projektowanie więzów ogólnych Przykłady ograniczenie na poziomie kolumny CREATE TABLE products ( product_no integer, name text, price numeric CHECK (price > 0) ); Ograniczeniom moŝna nadawać nazwy, ułatwia to odwoływanie do nich CREATE TABLE products ( product_no integer, name text, price numeric CONSTRAINT positive_price CHECK (price > 0) );

11 Projektowanie więzów ogólnych Przykłady ograniczenie na poziomie tabel CREATE TABLE products ( product_no integer, name text, price numeric CHECK (price > 0), discounted_price numeric, CHECK (discounted_price > 0), CONSTRAINT valid_discount CHECK (price > discounted_price) ); Standard SQL dopuszcza tworzenie podzapytań w klauzuli CHECK CHECK (NOT EXISTS (SELECT pracowniknr FROM Nieruchomość GROUP BY pracowniknr HAVING COUNT(*)>100))

12 Projektowanie reprezentacji fizycznej CEL: wybór sposobu reprezentacji relacji i krotek w pamięci zewnętrznej Na ocenę wydajności systemu wpływa szereg czynników: Przepustowość transakcyjna określa liczbę transakcji, które mogą zostać przetworzone w ustalonej jednostce czasu Czas reakcji jest to czas potrzebny na realizację jednej transakcji Zapotrzebowanie na pamięć zewnętrzna parametr ten określa rozmiar pamięci zewnętrznej zajmowanej przez pliki bazy danych

13 Analiza transakcji CEL: Zrozumienie sposobu działania transakcji występujących w projekcie oraz analiza najwaŝniejszych z nich Pytania: Które transakcje są często wykonywane i mają istotny wpływ na wydajność systemu Które transakcje są kluczowe dla działania instytucji W jakich godzinach/dniach tygodnia występuje szczyt odwołań do bazy danych Informacje te wykorzystujemy do ustalenia, w których komponentach bazy danych mogą występować problemy obniŝające wydajność systemu Na podstawie tych danych wybierzemy organizację plików i indeksów

14 Analiza transakcji (przykład)

15 Analiza transakcji (przykład)

16 Analiza transakcji (przykład)

17 Analiza transakcji Po przeanalizowaniu istotnych transakcji, analizujemy dokładniej kaŝdą z nich musimy ustalić Relacje i atrybuty do których odwołuje się transakcja oraz typ odwołania Dla transakcji modyfikującej naleŝy ustalić modyfikowane atrybuty te atrybuty nie powinny występować w strukturach dostępu do danych (indeksach) Wszystkie atrybuty wykorzystywane w predykatach (w SQL warunki umieszczone w klauzuli WHERE) Atrybuty te naleŝy traktować jako kandydatów do umieszczenia w strukturach ułatwiających dostęp do danych

18 Analiza transakcji Dla zapytań, atrybuty występujące w złączeniu dwóch lub większej liczby relacji Te atrybuty równieŝ mogą być kandydatami do umieszczenia w strukturach ułatwiających dostęp do danych Przewidywana częstotliwość wykonywania transakcji Wymagania dotyczące sposobu wykonania transakcji Atrybuty wykorzystywane w jakichkolwiek predykatach krytycznych lub w predykatach bardzo często wykonywanych transakcji powinny mieć większy priorytet przy wyborze elementów struktur ułatwiających dostęp do danych

19

20 Wybór reprezentacji plików Celem tego kroku jest wybór optymalnej organizacji plików dla kaŝdej relacji, o ile umoŝliwia to docelowy DBMS. WyróŜnia się kilka róŝnych metod organizacji plików: Sterty Pliki haszowane B+ - drzewa klastry JeŜeli system nie umoŝliwia wyboru organizacji plików, to krok ten moŝna pominąć.

21 Wybór indeksów Definicja: Indeks jest to struktura danych umoŝliwiająca szybszy dostęp do konkretnych rekordów w pliku, a tym samym przyspieszenie realizacji zapytań. Indeks w bazie pełni podobną rolę jak skorowidz (indeks) w ksiąŝce. Jest on strukturą pomocniczą, stowarzyszoną z sekwencyjnym plikiem danych, w którym poszukiwanymi elementami są rekordy lub grupy rekordów. Indeks jest złoŝony z rekordów - kaŝda jego pozycja zawiera jedną z wartości klucza wyszukiwania oraz jeden lub więcej adresów (numerów rekordów) pod którymi moŝna znaleźć poszukiwaną wartość. Indeks jest posortowany według pola indeksującego, odpowiadającego kluczowi wyszukiwania (jeden lub więcej atrybutów)

22 Wybór indeksów Do głównych typów indeksów nalezą: Indeks główny plik danych jest uporządkowany według pola porządkującego, które jest kluczem relacji; pole indeksujące jest równe polu porządkującemu relacji, jego wartości w poszczególnych rekordach są unikalne Indeks grupujący plik danych jest uporządkowany według pola nie będącego kluczem relacji, które jest teŝ polem indeksującym; jednej wartości pola indeksującego moŝe odpowiadać więcej niŝ jeden rekord; wykorzystane w tym indeksie pole nazywa się atrybutem grupującym Indeks pomocniczy indeks zdefiniowany na podstawie pola, które nie jest uŝywane przy wyznaczaniu porządku rekordów w bazie

23 Wybór indeksów Wskazówki dotyczące tworzenia listy poŝądanych indeksów NaleŜy utworzyć indeks dla klucza głównego (jeśli nie robi tego DBMS) Jeśli często występują odwołania do klucza obcego, warto utworzyć dla niego indeks (jeśli nie robi tego DBMS). NaleŜy utworzyć indeks pomocniczy dla kolumn, które nie są kluczami głównymi ani kluczami obcymi, ale mogą być uŝywane w złoŝonych powiązaniach NaleŜy utworzyć indeksy pomocnicze dla atrybutów intensywnie wykorzystywanych w: Kryteriach selekcji ORDER BY GROUP BY Innych operacjach wymagających sortowania

24 Wybór indeksów Wskazówki dotyczące tworzenia listy poŝądanych indeksów Nie naleŝy indeksować małych relacji NaleŜy unikać indeksowania często modyfikowanego atrybutu bądź relacji Nie jest wskazane indeksowanie atrybutu słuŝącego realizacji zapytań, których wynikiem jest istotna frakcja krotek w relacji (>25%) NaleŜy unikać indeksowania atrybutów składających się z długich łańcuchów

25 Wybór indeksów Z utrzymywaniem i uŝywaniem indeksów wiąŝe się dodatkowy koszt, na który składa się m.in.: Koszt dodania nowego rekordu indeksowego do kaŝdego indeksu pomocniczego przy kaŝdym dodaniu krotki do relacji; Koszt modyfikacji indeksów pomocniczych wynikający z odpowiednich modyfikacji krotek w relacji; Wzrost rozmiaru pamięci dyskowej; MoŜliwość obniŝenia wydajności na etapie optymalizacji zapytań, będąca wynikiem rozwaŝania przez optymalizator uŝycia kaŝdego z indeksów Przy dodawaniu indeksów pomocniczych naleŝy rozwaŝyć, czy ten dodatkowy koszt zostanie zrekompensowany poprzez uzyskaną dzięki indeksowi poprawę wydajności.

26 Wybór indeksów Indeksy tworzymy w SQL za pomocą polecenia CREATE [ UNIQUE ] INDEX name ON table [ USING method ] (column1 [ASC DESC], column2 [ASC DESC,..) gdzie name nazwa indeksu table nazwa tabeli method nazwa metody organizacji pliku indeksu, Column1, column2,.. nazwy kolumn tabeli, tworzą klucz indeksu; powinny być wymienione w kolejności od najbardziej do najmniej znaczących ASC DESC porządek kolumny rosnący malejący

27 Wybór indeksów Przykład CREATE TABLE test2 ( major int, minor int, name varchar ); Utworzymy indeks dla kolumn major i minor CREATE INDEX test2_mm_idx ON test2 (major, minor);

28 Oszacowanie rozmiaru pamięci dyskowej Podstawą szacowania są informacje: o rozmiarze krotki liczbie krotek w relacji NaleŜy oszacować maksymalny rozmiar danych w bieŝących warunkach NaleŜy uwzględnić moŝliwość rozrostu bazy danych

29 Projektowanie perspektyw uŝytkowników Perspektywa jest relacja wirtualną, która nie musi istnieć fizycznie w bazie danych, ale moŝe być wyliczona w kaŝdej chwili na Ŝądanie uŝytkownika. Czasami perspektywy mogą być przechowywane w bazie danych w postaci tabeli tymczasowej tworzonej w momencie pierwszego odwołania do perspektywy RozróŜniamy róŝne typy perspektyw Perspektywa pozioma ogranicza dostęp do wybranych wierszy jednej lub wielu tabel Perspektywa pionowa ogranicza dostęp do wybranych kolumn jednej lub wielu tabel Perspektywy oparte na grupowaniu

30 Projektowanie perspektyw uŝytkowników Zalety perspektyw NiezaleŜność danych perspektywa moŝe reprezentować spójny i niezmienny obraz struktury bazy danych pomimo zmian dokonywanych w tabelach bazowych (pomimo dodawania i usuwania kolumn, zmiany związków, dzielenia tablic, zmiany ich struktury i nazwy) Poprawa bezpieczeństwa kaŝdy uŝytkownik moŝe otrzymać uprawnienia do bazy danych poprzez niewielki zbiór perspektyw, które zawierają potrzebne mu dane Uproszczenie zapytań Wygoda uŝytkownik widzi tylko tyle ile potrzebuje Dostosowanie do uŝytkownika

31 Projektowanie perspektyw uŝytkowników Wady perspektyw Ograniczona moŝliwość modyfikacji pewnych danych nie moŝna modyfikować poprzez perspektywy Ograniczenia struktury jeśli tworzona była perspektywa ze wszystkich kolumn tabeli i dodaliśmy nowe kolumny, to nie będą one występowały w perspektywie Wydajność korzystanie z perspektyw moŝe spowodowac spadek wydajności

32 Projektowanie mechanizmów ochrony bezpieczeństwa Zakres mechanizmów ochrony bezpieczeństwa oferowanych przez systemy zarządzania bazą danych jest zróŝnicowany Relacyjne DBMS zasadniczo dostarczają dwa poziomy ochrony bezpieczeństwa ochronę systemu stanowią mechanizmy kontroli dostępu i uŝytkowania bazy danych na poziomie systemu, takie jak nazwy uŝytkowników i hasła ochronę danych stanowią mechanizmy dostępu i uŝytkowania obiektów bazy danych (relacji i perspektyw) do których uŝytkownicy są uprawnieni
