1 OPIS INSTALACJI AKPiA i BMS 1. Instalacja zarządzania budynkiem (BMS) 2. Integracja instalacji AKPiA i SAP budynku dydaktycznego (CKA) z systemem BMS budynku biblioteki Budynek dydaktyczny Państwowej Wyższej Szkoły Techniczno-Ekonomicznej w Jarosławiu Obiekt: Budynek Dydaktyczny (CKA) Inwestor: Adres obiektu: Państwowa Wyższa Szkoła Techniczno-Ekonomiczna Jarosław, ul. Czarnieckiego 16 Jarosław, ul. Kasprowicza 1 dz. Nr 1048/21, obręb nr 5 Opracował: mgr inż. Mieczysław SWATEK SX PROJEKT Kraków, kwiecień 2014 r.

2 1 SPIS TREŚCI 1 SPIS TREŚCI INFORMACJE OGÓLNE Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis systemu Automatyzacji i BMS Wstęp Architektura systemu BMS Poziom zarządzania Poziom automatyki Instalacje technologiczne Integracja instalacji Wentylacja i klimatyzacja Instalacja sterowania strefowego Integracja systemu sygnalizacji pożaru (SAP) Integracja systemu trigeneracji Liczniki ciepła Liczniki energii elektrycznej Wytyczne sterowania Wymagania eksploatacyjne Wymagania gwarancyjne Rozruch instalacji ZESTAWIENIE URZĄDZEŃ BMS...13 Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 2 z 13

3 2 INFORMACJE OGÓLNE 2.1. Przedmiot opracowania. Tematem opracowania jest opis systemu BMS budynku dydaktycznego Podstawa opracowania. Opracowanie wykonano na podstawie: 1. PROJEKT BUDOWLANY (SWATEX - październik 2011) 1. Instalacja zarządzania budynkiem (BMS) 2. Integracja instalacji AKPiA i SAP z systemem BMS i SAP budynku biblioteki 2. PROJEKT BUDOWLANY Instalacja trigeneracji budynku dydaktycznego (SWATEX październik 2011). 3. Projekt instalacji elektrycznej wewnętrznej Projekt budowlany i wykonawczy (BATIMENT październik 2008). 4. Projekt instalacji teletechnicznej - instalacja alarmowa i instalacja przeciwpożarowa, instalacja nagłośnienia, instalacja teleinformatyczna (BATIMENT wrzesień 2008). 5. Projekt budowlany instalacji wentylacyjnej ogrzewania i klimatyzacyjnej (BATIMENT lipiec 2008). 6. Projekt budowlany instalacji wodociągowej i kanalizacyjnej (BATIMENT lipiec 2008). 7. Projekt budowlany węzła cieplnego, instalacji ciepła technologicznego i wody lodowej (BATIMENT lipiec 2008). Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 3 z 13

4 2.3. Zakres opracowania. Opracowanie zawiera wymagania dla wykonania uruchomienia instalacji trigeneracji oraz systemu BMS w budynku dydaktycznym i obejmuje: 1. Moduł kogeneracyjny na gaz ziemny. 2. Chłodniczy agregatu absorpcyjny. 3. Węzeł ciepła. 4. Instalację wentylacji i klimatyzacji (centrala N1W1). 5. Instalację sterowania strefowego (klimakonwektory). 6. Instalację sygnalizacji pożaru SAP. UWAGA: UWAGA: Zgodnie z Art.29 Ustawy Prawo Zamówień Publicznych niniejszy projekt opisuje przedmiot zamówienia w sposób wyczerpujący uwzględniając wszystkie wymagania i okoliczności mogące mieć wpływ na sporządzenie oferty i wykonanie instalacji BMS. Wykonawca systemu zobowiązany jest w oparciu o niniejszą dokumentację oraz wybraną technologię i produkty wykonać rysunki warsztatowe. Szczegółowe rozwiązanie musi zostać uzgodnione z projektantem systemu BMS i projektantami poszczególnych branż. Dokumentacja projektowa, specyfikacje techniczne, przedmiary, kosztorysy itp., stanowią całość dokumentacji projektowej a elementy, wymagania czy informacje zawarte choćby w jednym z nich, są obowiązujące dla całości opracowania tak jakby były zawarte w całej dokumentacji. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 4 z 13

5 3 OPIS SYSTEMU AUTOMATYZACJI I BMS 3.1 Wstęp Wymagany zakres dostaw i usług wykonawcy systemu Wykonawca jest zobowiązany do wykonania kompletnego Komputerowego Systemu Zarządzania budynkiem dydaktycznym (BMS) obejmującego: 1. Rozbudowę istniejącego w budynku biblioteki stanowiska operatora systemu BMS (wraz z upgrade systemu i licencją na dodatkowe punkty danych), z kompletnym oprogramowaniem, do graficznego odwzorowania podłączonych systemów, obsługi instalacji automatyki wentylacji, klimatyzacji i ogrzewania oraz sygnałów z innych instalacji technicznych w budynku. 2. Oprogramowanie interfejsów komunikacyjnych wraz z ich uruchomieniem. 3. Opracowanie oprogramowania sterowników i systemu nadrzędnego. 4. Uruchomienie instalacji obejmujące: kontrolę podłączeń urządzeń na obiekcie i elementów automatyki w szafach zasilająco-sterujących; uruchomienie i testowanie oprogramowania sterowników; uruchomienie i testowanie pracy sterowanych instalacji i urządzeń (agregaty, centrala, klimakonwektory, układy pomiarowe itp.) uruchomienie i testowanie współpracy instalacji (kogeneracji, agregatów chłodniczych, centrali klimatyzacyjnej, sterowania strefowego, integracji układów pomiarowych, współpraca z SAP) testowanie oprogramowania stanowiska operatora; ustawienie parametrów programowych. 5. Przygotowanie i dostawa instrukcji obsługi, powykonawczej dokumentacji technicznej w języku polskim, w ilości 2 kpl. 6. Szkolenie personelu technicznego. Niezależnie od wyżej sprecyzowanego zakresu dostaw i usług, Oferent jest odpowiedzialny za realizację zadania pod klucz, powinien uwzględnić wszystkie ewentualne dodatkowe elementy, niezbędne dla zapewnienia kompletności funkcjonalnej dostarczanego systemu. Instalacja powinna być wykonana zgodnie z polskim prawem i polską normą dotyczącą urządzeń elektrycznych. Wszystkie dostarczane elementy i części muszą odpowiadać najnowszemu poziomowi techniki w danej dziedzinie. Oferent powinien dostarczyć wszelkie usługi związane z instalacją systemu BMS, a w szczególności: oprogramowanie aplikacyjne, uruchomienie oraz szkolenie obsługi. Ponadto, Wykonawca zobowiązany jest do dostarczenia dokumentacji powykonawczej uwzględniającej wszelkie zmiany w stosunku do projektu technicznego, dokumentację techniczno-ruchową wszystkich zastosowanych urządzeń oraz wytyczne do konserwacji. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 5 z 13

6 3.2 Architektura systemu BMS Zakłada się zainstalowanie systemu opartego na trójpoziomowej architekturze: 1. Poziom zarządzania, 2. Poziom automatyki, 3. Poziom obiektu; Projektowana architektura systemu zakłada, że poziom zarządzania będzie obejmował w budynki: 1. Biblioteki z istniejącą stacją operatorską (SIEMENS Desigo INSIGHT). 2. Budynek dydaktyczny (CKA) współpracując z lokalnymi sieciami sterującymi za pośrednictwem procesorów sieciowych połączonych lokalną siecią komputerową Ethernet. Do zintegrowania wszystkich systemów sterowania i monitoringu obiektu a także dla zapewnienia łączności i przekazywania pełnego stanu obiektu do centralnej dyspozytorni BMS, należy uruchomić istniejącą sieć strukturalną systemu BMS, w sposób umożliwiający przyporządkowanie do systemu BMS instalacji realizowanych w budynku dydaktycznym CKA, jak również realizację funkcji operatorskich oraz zarządzania i archiwizacji dla systemu, przez rozszerzenie oprogramowania użytkowego systemu stacji operatorskich systemu. Sieć strukturalna BMS winna obejmować dwa rodzaje sieci komputerowych: 1. sieć Ethernet (klasy 100 Base T oraz FO 1 Gb) 2. sieć komunikacyjna węzłów systemu automatyki - dla zagwarantowania otwartości systemu, standardem komunikacji urządzeń automatyki zarządzających instalacjami technicznymi w budynkach, będą otwarte standardy komunikacyjne - Sterowniki swobodnie programowalne: BACnet (ISO , ANSI/ASHRE ), - Regulatory pomieszczeniowe: LonMark protokół transmisji LonTalk (ANSI/EIA ) firmy Echelon. - Liczniki energii elektrycznej i cieplnej: M-BUS (Meter Bus) zgodny z EN1434 UWAGA: Wszystkie urządzenia służące do sterowania i automatycznej regulacji budynku oraz urządzenia podłączone do BMS, muszą być w pełni zgodne z standardami BACnet (BTL), LonWorks (LonMark), i M-Bus. Sieć Ethernet będzie służyć do komunikacji pomiędzy lokalnymi sieciami i komputerami operatorskimi oraz do włączenia do struktury BMS sterowników instalacji technicznych Poziom zarządzania. Służy do nadrzędnego zarządzania i sterowania instalacjami w budynkach. Obejmuje wizualizację procesu, analizę danych, a także wymianę danych z urządzeniami i programami innych producentów. Komunikacja na tym poziomie realizowana jest we wszystkich kierunkach, za pośrednictwem sieci i połączeń bezpośrednich. Poziom zarządzania systemu składa się z istniejącej w budynku biblioteki stacji operatorskiej systemu BMS DESIGO INSIGHT. Jako płaszczyznę komunikacji na poziomie zarządzania należy zastosować sieć Ethernet, z internetowym protokołem TCP/IP. 1. Oprogramowanie stacji pracuje w środowisku operacyjnym Microsoft Windows. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 6 z 13

7 2. Stacja operatorska podłączona jest do sieci Ethernet za pośrednictwem standardowej karty komunikacyjnej, obsługiwanej przez protokół IP. Do połączenia z siecią komunikacyjną węzłów systemu automatyki wykorzystano standardowe routery. Nie dopuszcza się stosowania żadnych urządzeń pośredniczących, specyficznych dla dostawcy systemu. 3. Protokołem wymiany danych pomiędzy stacją operatorską a sterownikami poziomu automatyki jest BACnet (poziom zarządzania jak i poziom automatyki). Nie dopuszcza się stosowania jakichkolwiek komunikatów fabrycznych, unikalnych dla danego producenta, w komunikacji pomiędzy stanowiskiem operatora a zarządzanymi urządzeniami. Dotyczy to w szczególności obsługi: alarmów, harmonogramów czasowych oraz lokalnych rejestracji w sterownikach. 4. Oprogramowanie stanowiska operatora umożliwia generowanie raportów zarówno predefiniowanych jak i definiowanych przez użytkownika, które będą tworzyły dokumentację o zdarzeniach w systemie, stanach alarmowych, danych o zużyciu poszczególnych mediów, itp. Będą możliwe okresowe wydruki raportów, sterowane zdarzeniami czasowymi lub na życzenie użytkownika. 5. System zapewnia dwa rodzaje prezentacji trendów: wykres wartości rejestrowanych na bieżąco (online) oraz wykres na podstawie zarejestrowanych danych, przechowywanych zarówno na stacji operatora, jak również lokalnie w sterownikach Poziom automatyki Obejmuje sterowniki DDC przeznaczone do autonomicznego sterowania poszczególnymi urządzeniami instalacji technologicznych, wspólnych dla budynku, tj.: - źródeł mediów energetycznych - bezpośredniej kontroli cyfrowej instalacji klimatyzacji, wentylacji, ogrzewania i chłodzenia (HVAC), - kontroli poboru energii elektrycznej, - wzajemnej komunikacji z innymi sterownikami - koordynacji, zarządzania i koncentracji danych dla podsieci innych sterowników. Wymagany jest dostę do danych i parametrów publicznych sterowników, z innych urządzeń i stacji operatorskich tylko za pomocą standardowych komunikatów, jako protokół wymiany informacji na tym poziomie zastosować BACnet. Jest to protokół umożliwiający przedstawienie wszystkich informacji występujących w BMS w postaci standaryzowanych obiektów. Dotyczy to w szczególności standardowej obsługi alarmów, harmonogramów czasowych i lokalnych rejestracji. UWAGA: Nie dopuszcza się prezentacji danych i parametrów publicznych w postaci komunikatów fabrycznych, unikalnych dla danego producenta. 3.3 Integracja instalacji Integracja na poziomie zarządzania Na poziomie zarządzania (stacji BMS) w budynku biblioteki należy wykonać integrację: 1. Instalacji AKPiA instalacji trigeneracji w budynku CKA 2. Instalacji AKPiA instalacji wentylacji N1W1 w budynku CKA 3. Instalacji AKPiA instalacji sterowania strefowego w budynku CKA Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 7 z 13

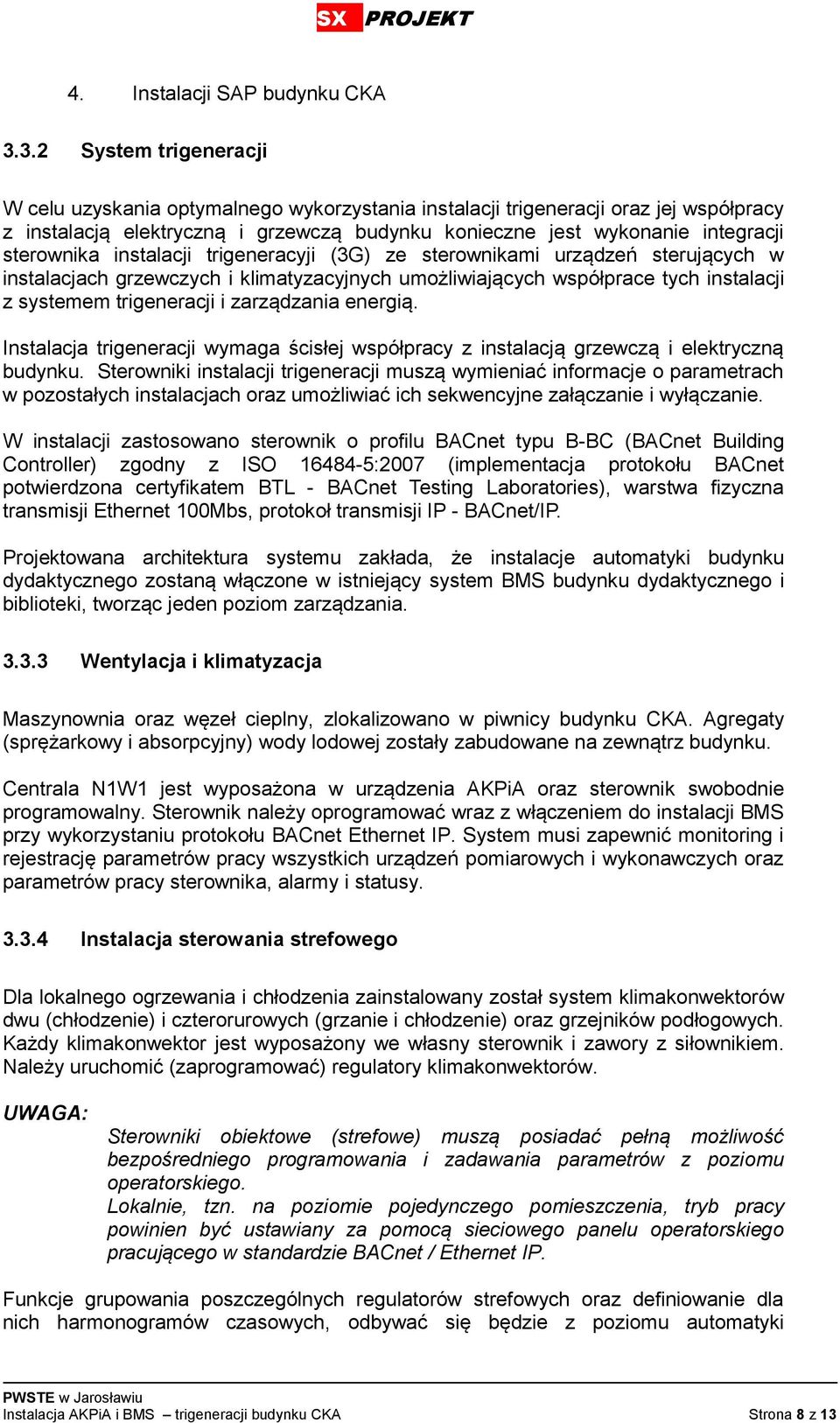

8 4. Instalacji SAP budynku CKA System trigeneracji W celu uzyskania optymalnego wykorzystania instalacji trigeneracji oraz jej współpracy z instalacją elektryczną i grzewczą budynku konieczne jest wykonanie integracji sterownika instalacji trigeneracyji (3G) ze sterownikami urządzeń sterujących w instalacjach grzewczych i klimatyzacyjnych umożliwiających współprace tych instalacji z systemem trigeneracji i zarządzania energią. Instalacja trigeneracji wymaga ścisłej współpracy z instalacją grzewczą i elektryczną budynku. Sterowniki instalacji trigeneracji muszą wymieniać informacje o parametrach w pozostałych instalacjach oraz umożliwiać ich sekwencyjne załączanie i wyłączanie. W instalacji zastosowano sterownik o profilu BACnet typu B-BC (BACnet Building Controller) zgodny z ISO :2007 (implementacja protokołu BACnet potwierdzona certyfikatem BTL - BACnet Testing Laboratories), warstwa fizyczna transmisji Ethernet 100Mbs, protokoł transmisji IP - BACnet/IP. Projektowana architektura systemu zakłada, że instalacje automatyki budynku dydaktycznego zostaną włączone w istniejący system BMS budynku dydaktycznego i biblioteki, tworząc jeden poziom zarządzania Wentylacja i klimatyzacja Maszynownia oraz węzeł cieplny, zlokalizowano w piwnicy budynku CKA. Agregaty (sprężarkowy i absorpcyjny) wody lodowej zostały zabudowane na zewnątrz budynku. Centrala N1W1 jest wyposażona w urządzenia AKPiA oraz sterownik swobodnie programowalny. Sterownik należy oprogramować wraz z włączeniem do instalacji BMS przy wykorzystaniu protokołu BACnet Ethernet IP. System musi zapewnić monitoring i rejestrację parametrów pracy wszystkich urządzeń pomiarowych i wykonawczych oraz parametrów pracy sterownika, alarmy i statusy Instalacja sterowania strefowego Dla lokalnego ogrzewania i chłodzenia zainstalowany został system klimakonwektorów dwu (chłodzenie) i czterorurowych (grzanie i chłodzenie) oraz grzejników podłogowych. Każdy klimakonwektor jest wyposażony we własny sterownik i zawory z siłownikiem. Należy uruchomić (zaprogramować) regulatory klimakonwektorów. UWAGA: Sterowniki obiektowe (strefowe) muszą posiadać pełną możliwość bezpośredniego programowania i zadawania parametrów z poziomu operatorskiego. Lokalnie, tzn. na poziomie pojedynczego pomieszczenia, tryb pracy powinien być ustawiany za pomocą sieciowego panelu operatorskiego pracującego w standardzie BACnet / Ethernet IP. Funkcje grupowania poszczególnych regulatorów strefowych oraz definiowanie dla nich harmonogramów czasowych, odbywać się będzie z poziomu automatyki Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 8 z 13

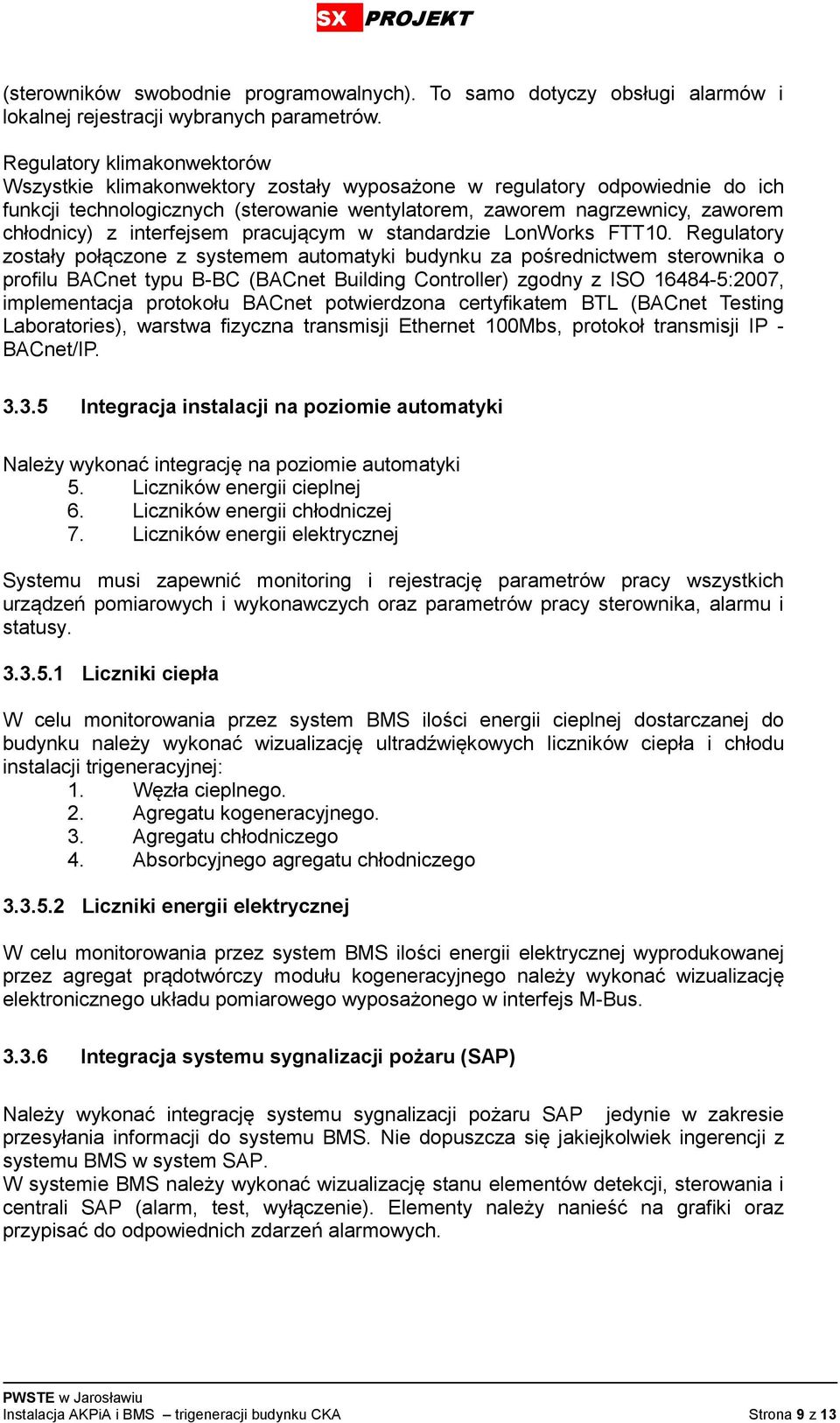

9 (sterowników swobodnie programowalnych). To samo dotyczy obsługi alarmów i lokalnej rejestracji wybranych parametrów. Regulatory klimakonwektorów Wszystkie klimakonwektory zostały wyposażone w regulatory odpowiednie do ich funkcji technologicznych (sterowanie wentylatorem, zaworem nagrzewnicy, zaworem chłodnicy) z interfejsem pracującym w standardzie LonWorks FTT10. Regulatory zostały połączone z systemem automatyki budynku za pośrednictwem sterownika o profilu BACnet typu B-BC (BACnet Building Controller) zgodny z ISO :2007, implementacja protokołu BACnet potwierdzona certyfikatem BTL (BACnet Testing Laboratories), warstwa fizyczna transmisji Ethernet 100Mbs, protokoł transmisji IP - BACnet/IP Integracja instalacji na poziomie automatyki Należy wykonać integrację na poziomie automatyki 5. Liczników energii cieplnej 6. Liczników energii chłodniczej 7. Liczników energii elektrycznej Systemu musi zapewnić monitoring i rejestrację parametrów pracy wszystkich urządzeń pomiarowych i wykonawczych oraz parametrów pracy sterownika, alarmu i statusy Liczniki ciepła W celu monitorowania przez system BMS ilości energii cieplnej dostarczanej do budynku należy wykonać wizualizację ultradźwiękowych liczników ciepła i chłodu instalacji trigeneracyjnej: 1. Węzła cieplnego. 2. Agregatu kogeneracyjnego. 3. Agregatu chłodniczego 4. Absorbcyjnego agregatu chłodniczego Liczniki energii elektrycznej W celu monitorowania przez system BMS ilości energii elektrycznej wyprodukowanej przez agregat prądotwórczy modułu kogeneracyjnego należy wykonać wizualizację elektronicznego układu pomiarowego wyposażonego w interfejs M-Bus Integracja systemu sygnalizacji pożaru (SAP) Należy wykonać integrację systemu sygnalizacji pożaru SAP jedynie w zakresie przesyłania informacji do systemu BMS. Nie dopuszcza się jakiejkolwiek ingerencji z systemu BMS w system SAP. W systemie BMS należy wykonać wizualizację stanu elementów detekcji, sterowania i centrali SAP (alarm, test, wyłączenie). Elementy należy nanieść na grafiki oraz przypisać do odpowiednich zdarzeń alarmowych. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 9 z 13

10 3.4 Wytyczne sterowania Sterowniki instalacji i regulatory strefowe powinny pracować w następujących trybach: Komfort, Czuwanie, Ekonomiczny, Zabezpieczenie budynku Zabezpieczenie przed zamarzaniem. Wartości zadane należy definiować oddzielnie dla sekwencji grzania i chłodzenia wszystkich trybów, z wyjątkiem zabezpieczenia przed zamarzaniem. Komfort jako normalny tryb pracy w pomieszczeniach zajętych przez użytkowników (temperatura w pomieszczeniu regulowana w zakresie komfortu termicznego). W sekwencjach grzania i chłodzenia regulator musi pracować wg. efektywnych (wynikowych) wartości zadanych Komfort. W trybie pracy Czuwanie (normalny tryb pracy w pomieszczeniu nie zajętym przez użytkowników), regulator będzie pracował z wartością zadaną niższą od wartości zadanej Komfort (dla grzania), lub nieco powyżej wartości zadanej Komfort (dla chłodzenia). W trybie Ekonomiczny regulator będzie pracował z wartością zadana niższą od efektywnej wartości zadanej trybu Czuwanie. W pomieszczeniach nie zajętych przez dłuższy czas (np. w cyklu obniżenia nocnego, czasowe), ilość dostarczanej energii do pomieszczenia może być znacznie ograniczona. Zabezpieczenie: w pomieszczeniach, które pozostają puste przez dłuższy okres (np. w czasie grupowych urlopów pracowników), wartość zadana temperatury może być zmniejszona (lub, w przypadku chłodzenia zwiększona) do poziomu zapewniającego stopień ogrzewania/chłodzenia wystarczający do zabezpieczenia samej konstrukcji budynku, instalacji i wyposażenia. Zabezpieczenie przed zamarzaniem: jeżeli temperatura w pomieszczeniu spada poniżej granicy zabezpieczenia przed zamarzaniem, uruchamiana jest funkcja ochrony przed zamarzaniem. Równocześnie generowany jest alarm, który zostaje przesłany do nadrzędnego systemu zarządzania budynkiem. Regulator będzie kontynuował pracę wg. odpowiedniej wartości zadanej (np. Komfort, Czuwanie, Ekonomiczny). Zabezpieczenie przed zamarznięciem Nagrzewnica wodna jest zabezpieczona przed zamarznięciem termostatem przeciwzamrożeniowym włączonym w fabryczny układ sterowania. Termostat należy zainstalować w centrali klimatyzacyjnej bezpośrednio za nagrzewnicą. W przypadku spadku temperatury powietrza poniżej wartości zadanej musi nastąpić: uruchomienie pompy nagrzewnicy całkowite otwarcie zaworu regulacyjnego zatrzymanie wentylatorów centrali zamknięcie przepustnic powietrza zewnętrznego wygenerowanie sygnał alarmu o niebezpieczeństwie zamarznięcia nagrzewnicy w sterowniku, na elewacji rozdzielni i w systemie BMS. Wyłączenie pożarowe. W przypadku wystąpienia alarmu pożarowego w strefie zasilanej przez instalację centrali wentylacyjnej musi nastąpić natychmiastowe zatrzymanie jej pracy. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 10 z 13

11 Programy czasowe Należy przygotować i wdrożyć w uzgodnieniu z użytkownikiem programy czasowe pozwalające na zróżnicowane wykorzystanie budynku w czasie. Użycie programów czasowych Użytkowanie budynku oraz Zajętość pomieszczeń mają zapewnić optymalne sterowanie instalacjami obsługującymi budynek, stosownie do różnych okresów zajętości poszczególnych pomieszczeń. Programy czasowe muszą być definiowane na poziomie automatyki lub zarządzania. Programy czasowe będą określać czas użytkowania całego budynku. Poza tym okresem instalacje (np. ogrzewania, wentylacji i klimatyzacji) są używana w ograniczonym stopniu. Program ten będzie zwykle wykorzystywany w cyklach pracy nocnej oraz dłuższych okresach, w których budynek nie jest użytkowany. Program czasowy Użytkowanie budynku powinien obsługiwać trzy tryby: Budynek użytkowany: wszystkie układy w pełnej gotowości do pracy Budynek nie użytkowany: ograniczona wydajność instalacji gdy budynek nie jest użytkowany, ale musi być gotowy do normalnej pracy (tryb Komfort) w ciągu kilku godzin obecność osób może włączyć alarm. Zabezpieczenie budynku: praca instalacji podstawowej na minimalnej wydajności. Zapewnione jest grzanie lub chłodzenie zabezpieczające struktury budynku przed uszkodzeniem w dłuższych okresach nie użytkowania budynku Inne funkcje regulacyjne: Funkcja porannego rozruchu musi być inicjowana przez system zarządzania budynkiem BMS przed końcem cyklu nocnego obniżenia temperatury, w celu jak najszybszego podniesienia temperatury do wartości zadanej dla trybu Czuwanie. UWAGA: Aplikacje sterujące procesami w poszczególnych instalacjach powinny być uzgodnione z wykonawcami branżowymi z uwzględnieniem zastosowanych technologii i dostarczanych urządzeń. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 11 z 13

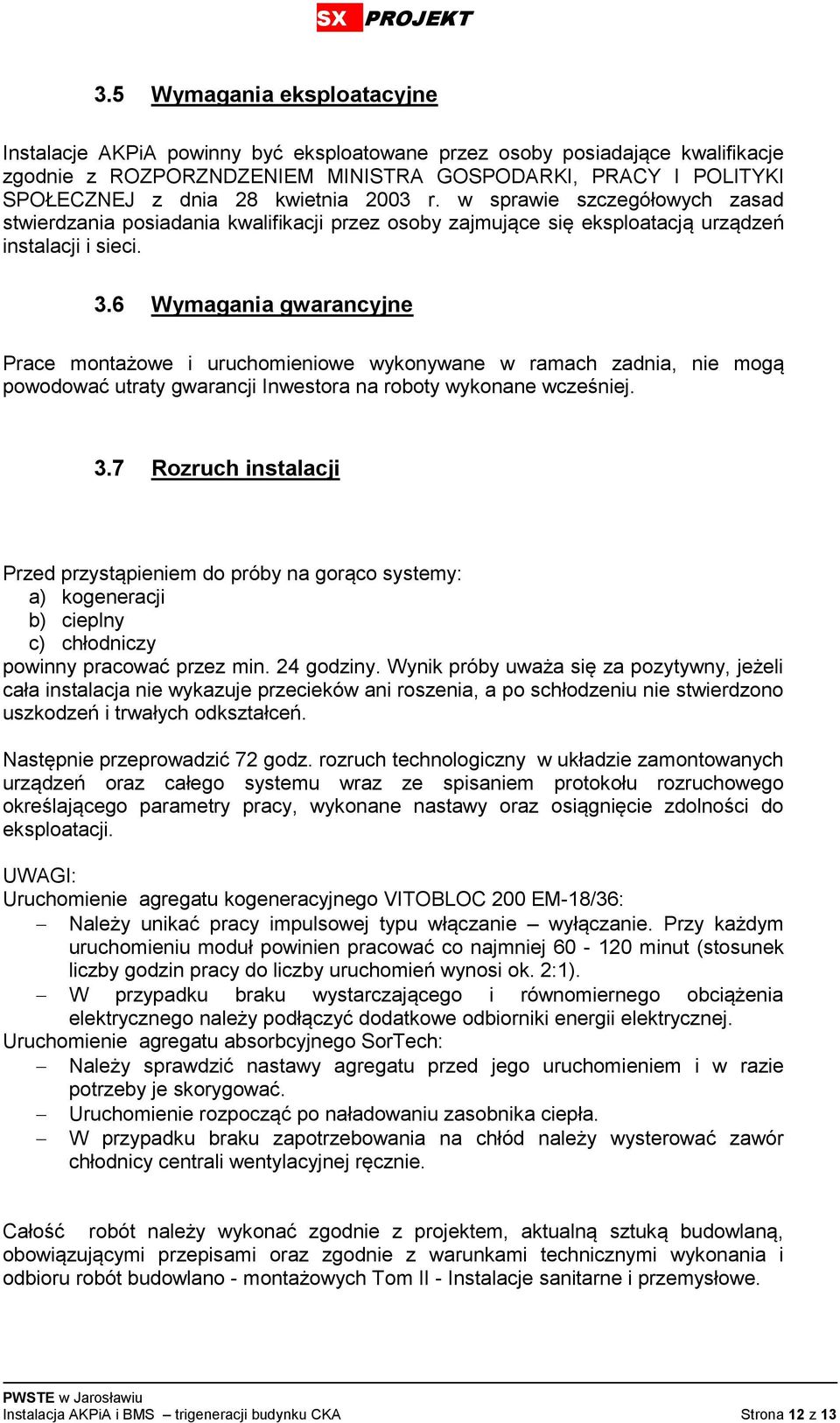

12 3.5 Wymagania eksploatacyjne Instalacje AKPiA powinny być eksploatowane przez osoby posiadające kwalifikacje zgodnie z ROZPORZNDZENIEM MINISTRA GOSPODARKI, PRACY I POLITYKI SPOŁECZNEJ z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń instalacji i sieci. 3.6 Wymagania gwarancyjne Prace montażowe i uruchomieniowe wykonywane w ramach zadnia, nie mogą powodować utraty gwarancji Inwestora na roboty wykonane wcześniej. 3.7 Rozruch instalacji Przed przystąpieniem do próby na gorąco systemy: a) kogeneracji b) cieplny c) chłodniczy powinny pracować przez min. 24 godziny. Wynik próby uważa się za pozytywny, jeżeli cała instalacja nie wykazuje przecieków ani roszenia, a po schłodzeniu nie stwierdzono uszkodzeń i trwałych odkształceń. Następnie przeprowadzić 72 godz. rozruch technologiczny w układzie zamontowanych urządzeń oraz całego systemu wraz ze spisaniem protokołu rozruchowego określającego parametry pracy, wykonane nastawy oraz osiągnięcie zdolności do eksploatacji. UWAGI: Uruchomienie agregatu kogeneracyjnego VITOBLOC 200 EM-18/36: Należy unikać pracy impulsowej typu włączanie wyłączanie. Przy każdym uruchomieniu moduł powinien pracować co najmniej minut (stosunek liczby godzin pracy do liczby uruchomień wynosi ok. 2:1). W przypadku braku wystarczającego i równomiernego obciążenia elektrycznego należy podłączyć dodatkowe odbiorniki energii elektrycznej. Uruchomienie agregatu absorbcyjnego SorTech: Należy sprawdzić nastawy agregatu przed jego uruchomieniem i w razie potrzeby je skorygować. Uruchomienie rozpocząć po naładowaniu zasobnika ciepła. W przypadku braku zapotrzebowania na chłód należy wysterować zawór chłodnicy centrali wentylacyjnej ręcznie. Całość robót należy wykonać zgodnie z projektem, aktualną sztuką budowlaną, obowiązującymi przepisami oraz zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano - montażowych Tom II - Instalacje sanitarne i przemysłowe. Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 12 z 13

13 4 ZESTAWIENIE URZĄDZEŃ BMS Typ Opis urządzenia Karta kat. SCADA DI Licencja DESIGO Insight 500 DP rozbudowa stacji operatorskiej w budynku BIBLIOTEKI Oprogramowanie aplikacyjne typu SCADA wraz wizualizacją systemów Ilość Instalacja AKPiA i BMS trigeneracji budynku CKA Strona 13 z 13
