1 Produkt systemowy dla systemu wentylacji zależnej od potrzeb Swegon WISE Krótka charakterystyka Optymalizacji ciśnienia powietrza nawiewanego i wywiewanego Dodawanie i odejmowanie z przepływów w strefie Możliwość zarządzania 80 przepustnicami strefowymi rozmieszczonymi w 10 strefach oraz 60 pomieszczeniami w jednej strefie (w sumie max. 600 pomieszczeń) Bramka do BMS Komunikacja poprzez Modbus RTU, Modbus TCP, BACnet TCP Zintegrowana strona internetowa (web serwer) do nadzoru systemów wodnych i powietrznych firmy Swegon. 1

rozmieszczonymi w 10 strefach oraz 60 pomieszczeniami w jednej strefie (w sumie max.

2 on off 1 2 Opis techniczny Zasada działania to urządzenie komunikacyjne, które przez Modbus RTU komunikuje się z centralą Swegon oraz z produktami systemu WISE oraz CONDUCTOR. ma trzy główne funkcje: Optymalizacji ciśnienia wentylatorów centrali Bramka do inteligentnej automatyki budynkowej BMS Strona WWW do nadzorowania systemów wentylacji/ chłodzenia Optymalizacja ciśnienia wentylatorów centrali wentylacyjnej zastąpił poprzedni produkt Swegon, CONTROL Optymize dedykowany do optymalizacji systemu wentylacyjnego. SUPER WISE posiada informację o pozycji każdego regulatora w strefie i optymalizuje ciśnienie centrali, tak aby co najmniej jeden regulator był zawsze otwarty nie mniej niż na 90%. Dzięki temu zmniejsza się zużycie energii elektrycznej w centrali do 25 %, a także przyczynia się do tego, że system wentylacyjny działa ciszej. Patrz rysunek 1. Bramka do inteligentnej automatyki budynkowej BMS Do zapewnienia komunikacji z, układ wentylacyjny powinien być podłączony i adresowany (Modbus ID) zgodnie z dostępnymi instrukcjami. W ten sposób wszystkie urządzenia podpięte do systemu tworzą logiczną strukturę drzewa systemu. Układ przedstawiony jest również w formie płaskiej struktury z którym może się komunikować system BMS. obsługuje następujące protokoły: Modbus RTU, Modbus TCP i BACnet TCP. Szczegółowe informacje na temat struktury komunikacji i listy parametrów są dostępne do pobrania na Patrz rysunek 2. Rysunek 1. Optymalizacja ciśnienia centrali Modbus RTU 3. CONTROL Zone V sygnał z DETECT Pressure Inteligentna automatyka budynku Rysunek 2. Struktura Modbus,. 2

ciśnienia wentylatorów centrali wentylacyjnej zastąpił poprzedni produkt Swegon, CONTROL Optymize dedykowany do optymalizacji systemu wentylacyjnego.

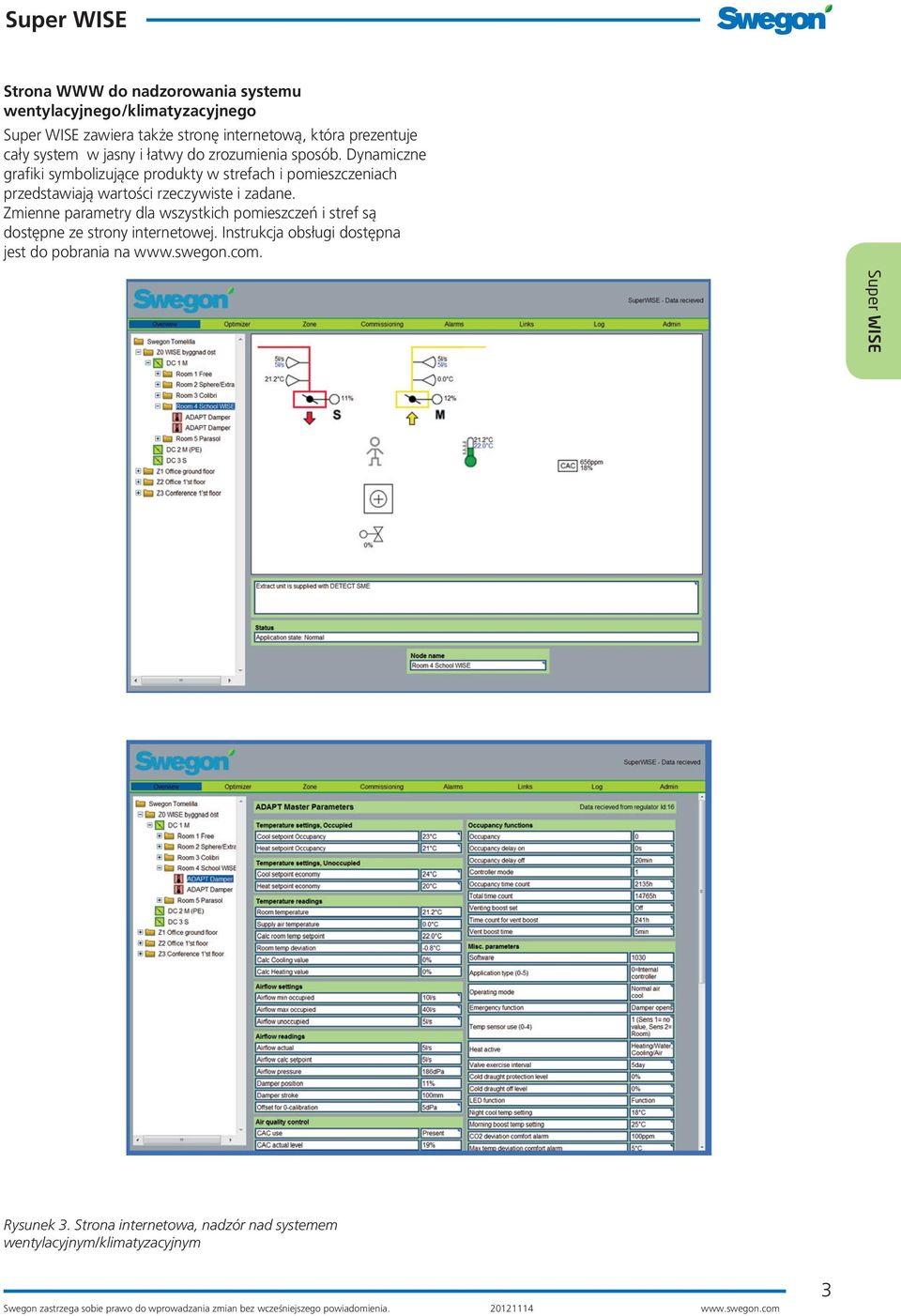

3 Strona WWW do nadzorowania systemu wentylacyjnego/klimatyzacyjnego zawiera także stronę internetową, która prezentuje cały system w jasny i łatwy do zrozumienia sposób. Dynamiczne grafiki symbolizujące produkty w strefach i pomieszczeniach przedstawiają wartości rzeczywiste i zadane. Zmienne parametry dla wszystkich pomieszczeń i stref są dostępne ze strony internetowej. Instrukcja obsługi dostępna jest do pobrania na Rysunek 3. Strona internetowa, nadzór nad systemem wentylacyjnym/klimatyzacyjnym 3

Dynamiczne grafiki symbolizujące produkty w strefach i pomieszczeniach przedstawiają wartości rzeczywiste i zadane.

4 Planowanie projektu SUPER WISE przewidziany jest dla systemów wentylacyjnych/ klimatyzacyjnych o różnej wielkości. Jeśli centrala wentylacyjna jest zlokalizowana centralnie, to wystarczy jedna jednostka do optymalizacji jej ciśnienia. Gdy stosowany jest w połączeniu kliku zdecentralizowanych podsystemów wentylacji to zadaniem jest komunikacja wszystkich jednostek wentylacyjnych / systemów grzewczych /klimatyzacyjnych oferowanych przez Swegon ale nie jest możliwa optymalizacja pracy central dostarczających powietrze do tych instalacji. Instalacja może być zamontowany na ścianie. Do montażu stosuje się cztery śruby. Najwłaściwszym miejscem montażu jednostki jest pomieszczenie w którym zlokalizowane są centrale. Uruchomienie Uruchomienie systemu wentylacyjnego z jest znacznie prostsze niż klasycznego systemu. Korzystając z komputera możemy otworzyć dedykowaną stronę internetową, przez którą uzyskujemy czytelny obraz całego systemu, z dokładnymi informacjami takimi jak spadki ciśnienia, przepływy powietrza i pozycje przepustnic. ETHERNET Router Rysunek 4. Super Wise w wariancie z system zdecentralizowanym i centralnym 4 Swegon zastrzega sobie prawo do wprowadzania zmian bez wcześniejszego powiadomienia

Gdy stosowany jest w połączeniu kliku zdecentralizowanych podsystemów wentylacji to zadaniem jest komunikacja wszystkich jednostek wentylacyjnych / systemów grzewczych /klimatyzacyjnych oferowanych

5 Połączenia Do zarządzania i obsługi wymagany jest komputer z przeglądarką internetową i sterownikami dla aplikacji Java. Komputer może być połączony bezpośrednio do skrosowanym kablem CAT5 ze złączem RJ45 lub do sieci (koncentratora, przełącznika lub routera) poprzez zwykły (nie skrosowany) kabel CAT5. Podłącz kabel do gniazdka oznaczonego ETHERNET w. Patrz Rysunek 5. jest dostarczane z fabryki ze stałym adresem IP. Podczas pierwszej komunikacji z, używać oprogramowania Golden Gate Config, które można pobrać z Aby uzyskać więcej szczegółowych informacji o tym, jak podłączyć do systemu WISE/ CONDUCTOR, BMS i centrali wentylacyjnej, należy odnieść się instrukcji instalacji tych elementów. Szczegółowe informacje o komunikacji z i obsługi web serwera można znaleźć w Instrukcja, która jest dostępna do pobrania na Dane techniczne Napięcie zasilania 230 V AC, maks. 10 A Stopień ochrony IP 65 Temperatura otoczenia przy wilgotności względnej Wymiary (W x H x D) Waga C 10 95% 300 x 400 x 120 mm Specyfikacja zamówienia Produkt 0,8 kg Moduł komunikacji a Wersja Rysunek 5. Okablowanie. 5

Podłącz kabel do gniazdka oznaczonego ETHERNET w. Patrz Rysunek 5. jest dostarczane z fabryki ze stałym adresem IP.
