1 1. INSTRUKCJA MONTA U I KONSERWACJI KONSTRUKCJI ALUMINIOWYCH 1.2. Mocowanie aluminiowych okien i drzwi do cian budynku Okna i drzwi mo na mocowa do elementów konstrukcji budynku bezpo rednio, przy pomocy ko ków i wkr tów ze stali nierdzewnej lub ocynkowanych (rys. 1), lub za po rednictwem specjalnych kotew wykonanych ze stali ocynkowanej (rys. 2). Rys. 1 Monta przy pomocy ko ków Rys. 2 Monta za po rednictwem kotew Mocowanie powinno uwzgl dnia mo liwo dylatacji konstrukcji aluminiowej. Profile nale y mocowa przez komor wewn trzn do wewn trznej cz ci ciany budynku. Tylko w ten sposób mo na zachowa izolacyjno ciepln konstrukcji aluminiowej. Usytuowanie okna i drzwi balkonowych w otworach okiennych w zale no ci od ukszta towania o cie y (z w garkiem zewn trznym, wewn trznym lub bez w garka) oraz rodzaju ciany (jednowarstwowa, wielowarstwowa i z ociepleniem zewn trznym) pokazano na rys. 3, 4, 5, 6. PU Ok adzina wewn trzna Rys. 3 Okno w cianie z w garkiem zewn trznym Opis techniczny IX/003.00

1), lub za po rednictwem specjalnych kotew wykonanych ze stali ocynkowanej (rys. 2). Rys. 1 Monta przy pomocy ko ków Rys.

2 Ok adzina zewn trzna PU Rys. 4 Okno w cianie z w garkiem wewn trznym Szeroko szczeliny pomi dzy konstrukcj aluminiow i cian budynku (zawieraj ca si w przedziale mm) powinna uwzgl dnia zarówno odchy ki wymiarowe okien i o cie y, jak i odkszta cenia spowodowane oddzia ywaniem czynników zewn trznych np. zmiany temperatury ( t). Warto ci wyd u e profili aluminiowych w zale no ci od koloru wynosz : kolory jasne - 1,2 mm/m kolory ciemne - 1,3 mm/m Nale y stosowa co najmniej dwa punkty mocowania po ka dej stronie. Punkt mocowania powinien znajdowa si na wysoko ci ka dego zawiasu. Ok adzina zewn trzna PU Kotwa monta owa Rys. 5 Okno w cianie trójwarstwowej IX/ Opis techniczny 01.V.2005

ki wymiarowe okien i o cie y, jak i odkszta cenia spowodowane oddzia ywaniem czynników zewn trznych np. zmiany temperatury ( t).

3 PU Rys. 6 Okno w cianie z ociepleniem zewn trznym Punkty mocowania powinny by rozmieszczone na ca ym obwodzie o cie nicy zgodnie ze schematem rys. 7 odleg o mocowania od naro y, s upków i rygli powinna wynosi mm odleg o pomi dzy dwoma mocowaniami nie mo e przekracza 600 mm. Podczas mocowania okien i drzwi balkonowych nale y przestrzega, aby po czenie mechaniczne za po rednictwem czników by o wytrzyma e, a pianki poliuretanowe by y stosowane nie jako materia y mocuj ce, lecz jako uszczelnienie i izolacja po czenia. Ponadto przy monta u nale y uwzgl dnia nast puj ce zalecenia: do wiercenia otworów nie wolno stosowa wiertarek udarowych (za wyj tkiem wiercenia w betonie), przy wierceniu otworów w o cie nicach zaleca si stosowanie wierte d u szych od wysoko ci o cie nicy, do monta u okna powinny by oklejone ta m systemow, nale y dobiera odpowiedni d ugo i rednic ko ka rozporowego (dostosowan do przenoszonych obci e i materia u o cie a), nale y zachowa minimaln odleg o od brzegów muru, aby nie spowodowa odpry ni cia jego kraw dzi, ruby powinny by wkr cane w o cie nice równomiernie i z wyczuciem, aby nie spowodowa napr e i odkszta ce, nale y stosowa kliny podpieraj ce i dystansowe, s u ce do prawid owego usytuowania okna w o cie u i zachowania luzu monta owego na jego obwodzie wykonane z twardego drewna lub ceramiki powinny by tak rozmieszczone, aby okno przed zamocowaniem mog o si swobodnie odkszta ca nie ulegaj c wygi ciom i zwichrowaniu (rozmieszczenie minimalnej liczby klinów podporowych w przypadku okien ró nych typów przedstawiono na rys. 8). Opis techniczny IX/005.00

Podczas mocowania okien i drzwi balkonowych nale y przestrzega, aby po czenie mechaniczne za po rednictwem czników by o wytrzyma e, a pianki poliuretanowe by y stosowane nie jako materia y mocuj ce,

4 wa ciwe wype nienie luzu monta owego pomi dzy ram o cie nicy a murem o cie a za pomoc materia u izolacyjnego oraz uszczelniaj cego. Rys. 7 Rozmieszczenie punktów mocuj cych Do uszczelnienia odst pu pomi dzy o cie nic a o cie em nale y stosowa pianki poliuretanowe, tworzywa silikonowe b d impregnowane ta my uszczelniaj ce. Wszystkie materia y izolacyjne i uszczelniaj ce nale y stosowa zgodnie z zaleceniami producenta. Podczas wtryskiwania pianek poliuretanowych nale y zwróci uwag na dok adne wype nienie szczeliny przy jednoczesnym niedopuszczeniu do odkszta ce ramy o cie nicy. Pianka winna by zabezpieczona (os oni ta) przed dzia aniem promieni UV i czynników atmosferycznych. Po zamocowaniu okna w otworze nale y sprawdzi, czy: jest ono prawid owo usytuowane w poziomie i w pionie, przek tne w oknie s równe, szereg okien znajduje si w jednym poziomie, czniki mechaniczne s prawid owo zamocowane. IX/ Opis techniczny 01.V.2005

Wszystkie materia y izolacyjne i uszczelniaj ce nale y stosowa zgodnie z zaleceniami producenta.

5 Po uszczelnieniu wst pnym nale y usun kliny podporowe i dystansowe (miejsca po nich uszczelni i zaizolowa ) oraz sprawdzi prawid owo funkcjonowania okna. Po zako czeniu monta u oraz wykonaniu obróbek o cie a nale y usun ta m zabezpieczaj c profile (zbyt d ugie jej pozostawienie mo e spowodowa pozostanie ladów kleju na powierzchniach zabezpieczanych). kliny podporowe ( no ne ) Rys. 8 Rozmieszczenie minimalnej liczby klinów podporowych i dystansowych Opis techniczny IX/007.00

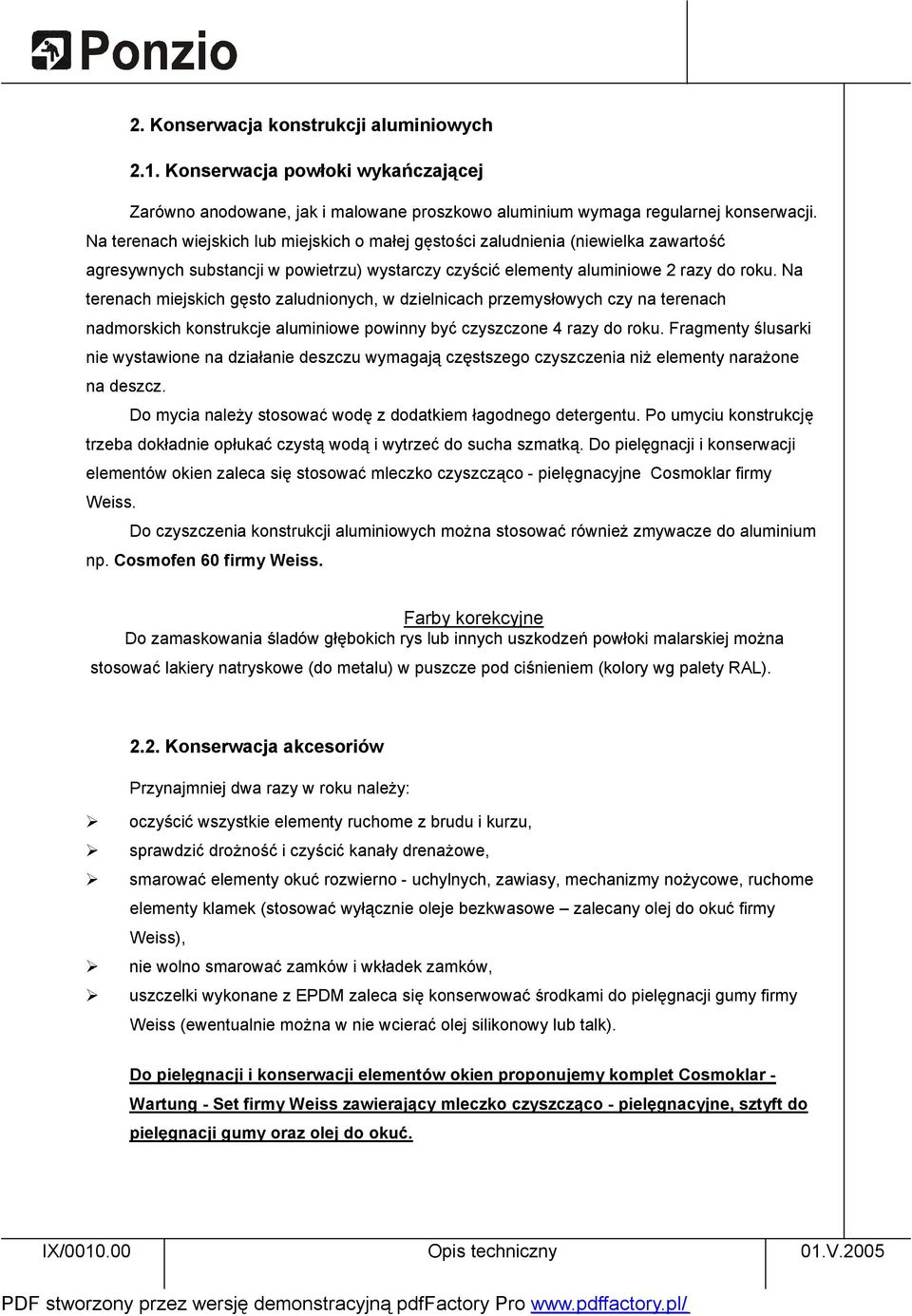

6 2. Konserwacja konstrukcji aluminiowych 2.1. Konserwacja pow oki wyka czaj cej Zarówno anodowane, jak i malowane proszkowo aluminium wymaga regularnej konserwacji. Na terenach wiejskich lub miejskich o ma ej g sto ci zaludnienia (niewielka zawarto agresywnych substancji w powietrzu) wystarczy czy ci elementy aluminiowe 2 razy do roku. Na terenach miejskich g sto zaludnionych, w dzielnicach przemys owych czy na terenach nadmorskich konstrukcje aluminiowe powinny by czyszczone 4 razy do roku. Fragmenty lusarki nie wystawione na dzia anie deszczu wymagaj cz stszego czyszczenia ni elementy nara one na deszcz. Do mycia nale y stosowa wod z dodatkiem agodnego detergentu. Po umyciu konstrukcj trzeba dok adnie op uka czyst wod i wytrze do sucha szmatk. Do piel gnacji i konserwacji elementów okien zaleca si stosowa mleczko czyszcz co - piel gnacyjne Cosmoklar firmy Weiss. Do czyszczenia konstrukcji aluminiowych mo na stosowa równie zmywacze do aluminium np. Cosmofen 60 firmy Weiss. Farby korekcyjne Do zamaskowania ladów g bokich rys lub innych uszkodze pow oki malarskiej mo na stosowa lakiery natryskowe (do metalu) w puszcze pod ci nieniem (kolory wg palety RAL) Konserwacja akcesoriów Przynajmniej dwa razy w roku nale y: oczy ci wszystkie elementy ruchome z brudu i kurzu, sprawdzi dro no i czy ci kana y drena owe, smarowa elementy oku rozwierno - uchylnych, zawiasy, mechanizmy no ycowe, ruchome elementy klamek (stosowa wy cznie oleje bezkwasowe zalecany olej do oku firmy Weiss), nie wolno smarowa zamków i wk adek zamków, uszczelki wykonane z EPDM zaleca si konserwowa rodkami do piel gnacji gumy firmy Weiss (ewentualnie mo na w nie wciera olej silikonowy lub talk). Do piel gnacji i konserwacji elementów okien proponujemy komplet Cosmoklar - Wartung - Set firmy Weiss zawieraj cy mleczko czyszcz co - piel gnacyjne, sztyft do piel gnacji gumy oraz olej do oku. IX/ Opis techniczny 01.V.2005

Na terenach miejskich g sto zaludnionych, w dzielnicach przemys owych czy na terenach nadmorskich konstrukcje aluminiowe powinny by czyszczone 4 razy do roku.
