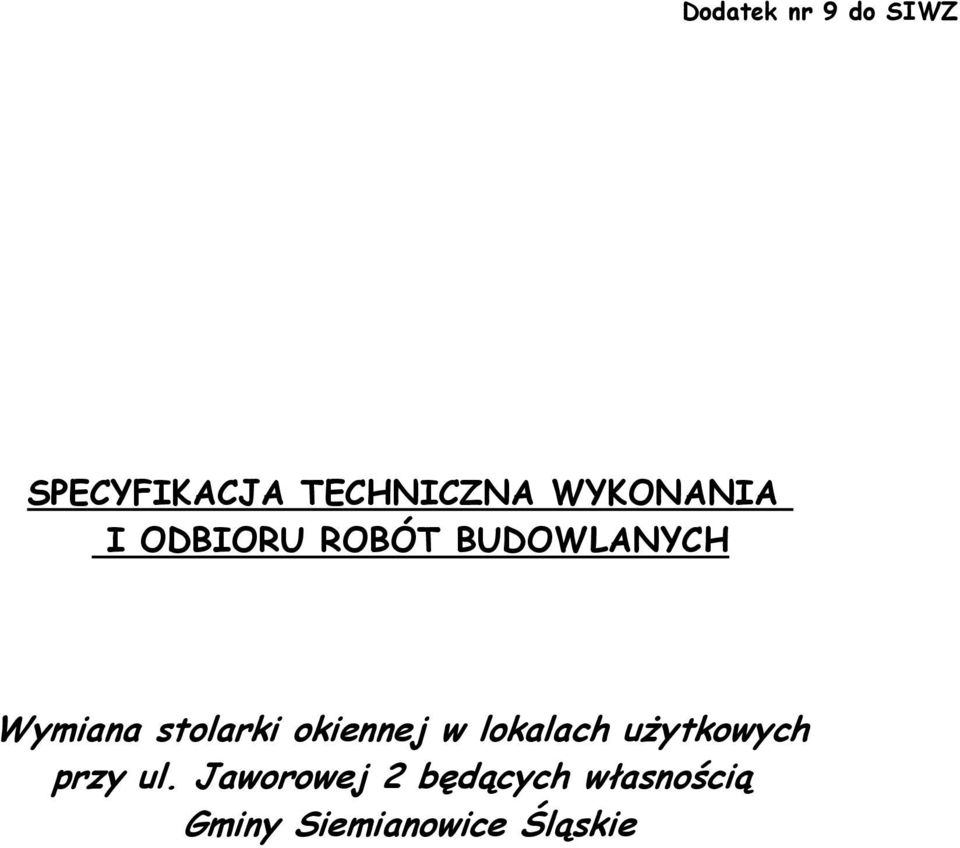

1 Dodatek nr 9 do SIWZ SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Wymiana stolarki okiennej w lokalach użytkowych przy ul. Jaworowej 2 będących własnością Gminy Siemianowice Śląskie

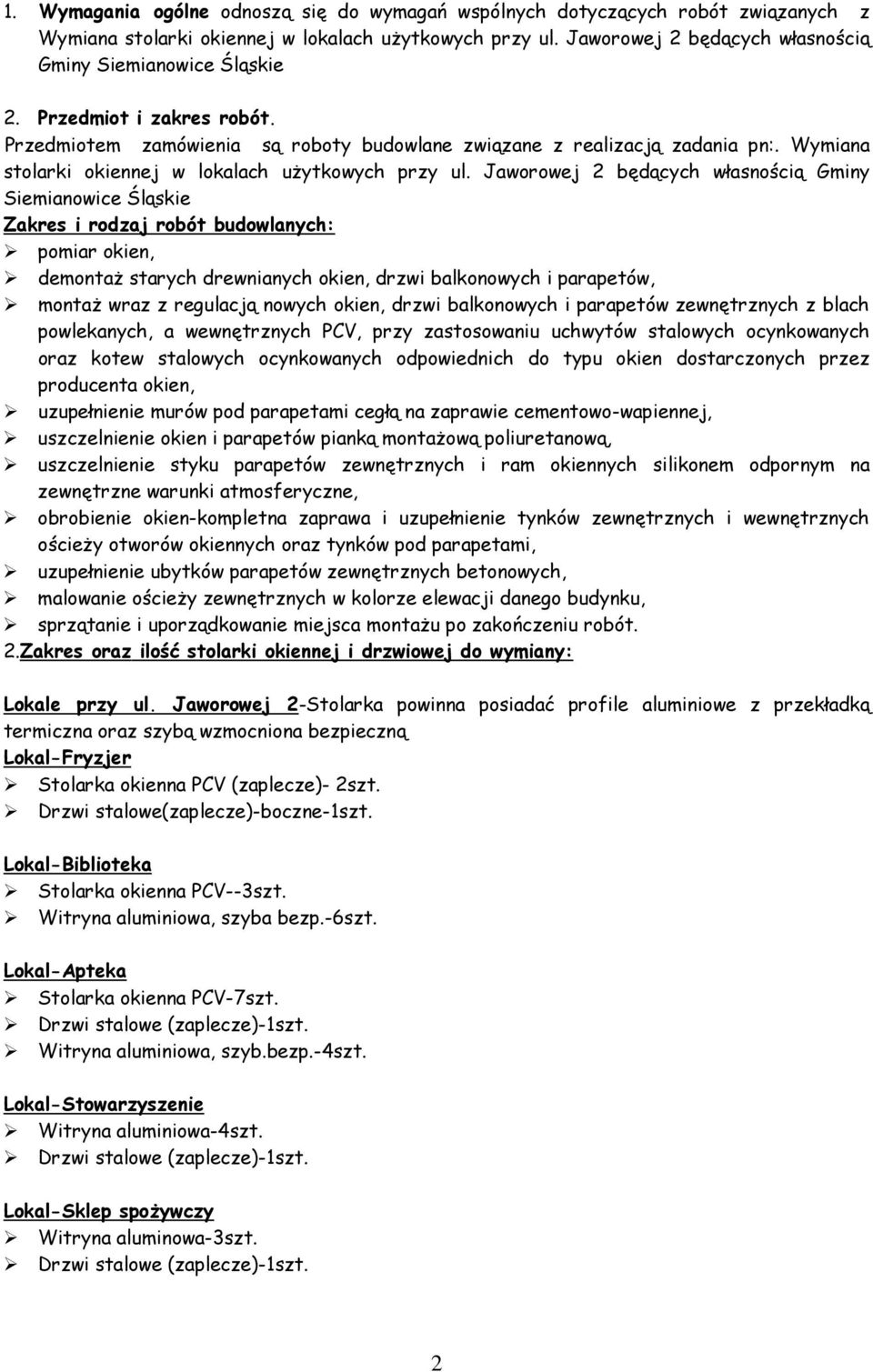

2 1. Wymagania ogólne odnoszą się do wymagań wspólnych dotyczących robót związanych z Wymiana stolarki okiennej w lokalach użytkowych przy ul. Jaworowej 2 będących własnością Gminy Siemianowice Śląskie 2. Przedmiot i zakres robót. Przedmiotem zamówienia są roboty budowlane związane z realizacją zadania pn:. Wymiana stolarki okiennej w lokalach użytkowych przy ul. Jaworowej 2 będących własnością Gminy Siemianowice Śląskie Zakres i rodzaj robót budowlanych: pomiar okien, demontaż starych drewnianych okien, drzwi balkonowych i parapetów, montaż wraz z regulacją nowych okien, drzwi balkonowych i parapetów zewnętrznych z blach powlekanych, a wewnętrznych PCV, przy zastosowaniu uchwytów stalowych ocynkowanych oraz kotew stalowych ocynkowanych odpowiednich do typu okien dostarczonych przez producenta okien, uzupełnienie murów pod parapetami cegłą na zaprawie cementowo-wapiennej, uszczelnienie okien i parapetów pianką montażową poliuretanową, uszczelnienie styku parapetów zewnętrznych i ram okiennych silikonem odpornym na zewnętrzne warunki atmosferyczne, obrobienie okien-kompletna zaprawa i uzupełnienie tynków zewnętrznych i wewnętrznych ościeży otworów okiennych oraz tynków pod parapetami, uzupełnienie ubytków parapetów zewnętrznych betonowych, malowanie ościeży zewnętrznych w kolorze elewacji danego budynku, sprzątanie i uporządkowanie miejsca montażu po zakończeniu robót. 2.Zakres oraz ilość stolarki okiennej i drzwiowej do wymiany: Lokale przy ul. Jaworowej 2-Stolarka powinna posiadać profile aluminiowe z przekładką termiczna oraz szybą wzmocniona bezpieczną Lokal-Fryzjer Stolarka okienna PCV (zaplecze)- 2szt. Drzwi stalowe(zaplecze)-boczne-1szt. Lokal-Biblioteka Stolarka okienna PCV--3szt. Witryna aluminiowa, szyba bezp.-6szt. Lokal-Apteka Stolarka okienna PCV-7szt. Witryna aluminiowa, szyb.bezp.-4szt. Lokal-Stowarzyszenie Witryna aluminiowa-4szt. Lokal-Sklep spożywczy Witryna aluminowa-3szt. 2

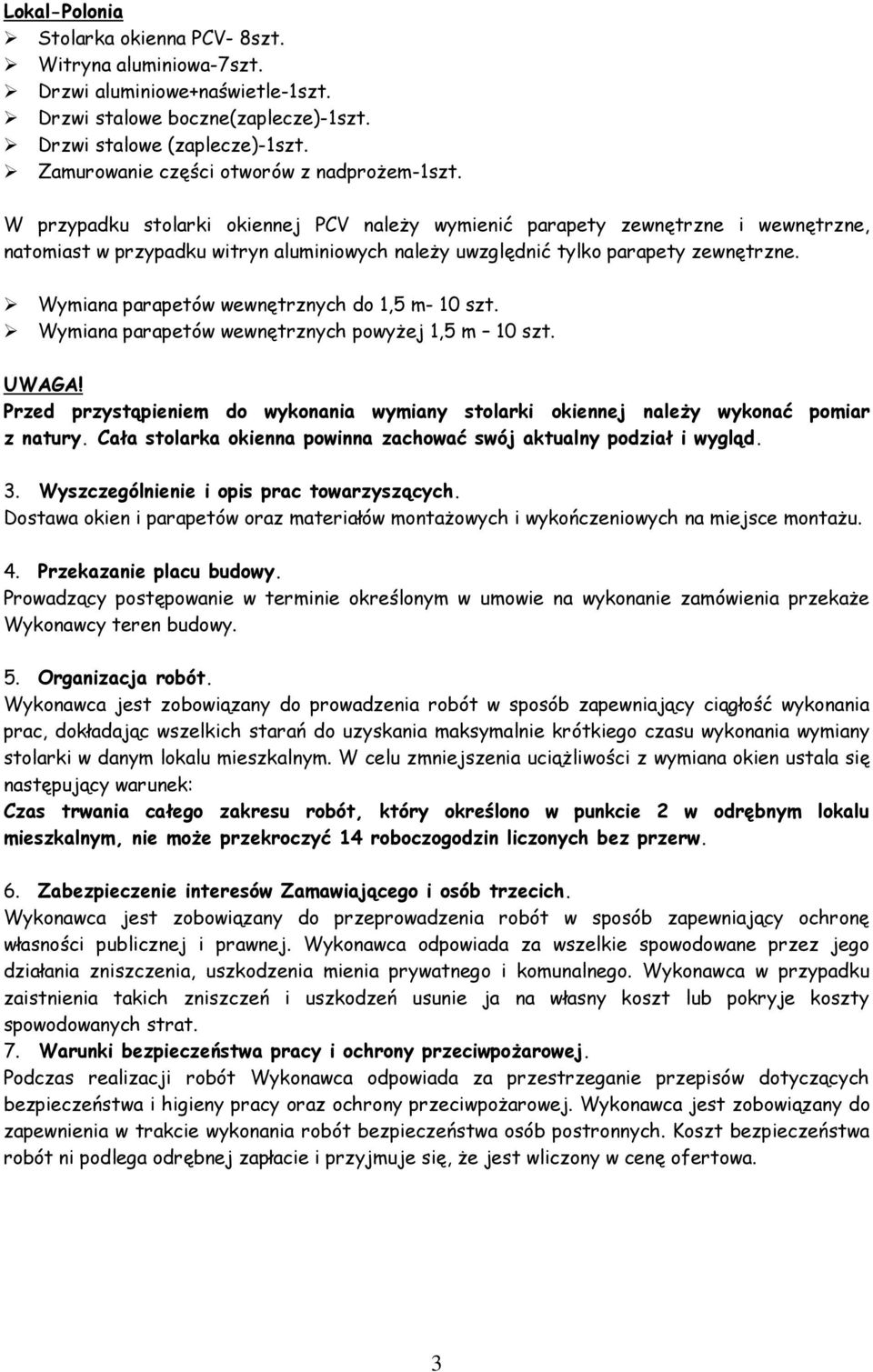

3 Lokal-Polonia Stolarka okienna PCV- 8szt. Witryna aluminiowa-7szt. Drzwi aluminiowe+naświetle-1szt. Drzwi stalowe boczne(zaplecze)-1szt. Zamurowanie części otworów z nadprożem-1szt. W przypadku stolarki okiennej PCV należy wymienić parapety zewnętrzne i wewnętrzne, natomiast w przypadku witryn aluminiowych należy uwzględnić tylko parapety zewnętrzne. Wymiana parapetów wewnętrznych do 1,5 m- 10 szt. Wymiana parapetów wewnętrznych powyżej 1,5 m 10 szt. UWAGA! Przed przystąpieniem do wykonania wymiany stolarki okiennej należy wykonać pomiar z natury. Cała stolarka okienna powinna zachować swój aktualny podział i wygląd. 3. Wyszczególnienie i opis prac towarzyszących. Dostawa okien i parapetów oraz materiałów montażowych i wykończeniowych na miejsce montażu. 4. Przekazanie placu budowy. Prowadzący postępowanie w terminie określonym w umowie na wykonanie zamówienia przekaże Wykonawcy teren budowy. 5. Organizacja robót. Wykonawca jest zobowiązany do prowadzenia robót w sposób zapewniający ciągłość wykonania prac, dokładając wszelkich starań do uzyskania maksymalnie krótkiego czasu wykonania wymiany stolarki w danym lokalu mieszkalnym. W celu zmniejszenia uciążliwości z wymiana okien ustala się następujący warunek: Czas trwania całego zakresu robót, który określono w punkcie 2 w odrębnym lokalu mieszkalnym, nie może przekroczyć 14 roboczogodzin liczonych bez przerw. 6. Zabezpieczenie interesów Zamawiającego i osób trzecich. Wykonawca jest zobowiązany do przeprowadzenia robót w sposób zapewniający ochronę własności publicznej i prawnej. Wykonawca odpowiada za wszelkie spowodowane przez jego działania zniszczenia, uszkodzenia mienia prywatnego i komunalnego. Wykonawca w przypadku zaistnienia takich zniszczeń i uszkodzeń usunie ja na własny koszt lub pokryje koszty spowodowanych strat. 7. Warunki bezpieczeństwa pracy i ochrony przeciwpożarowej. Podczas realizacji robót Wykonawca odpowiada za przestrzeganie przepisów dotyczących bezpieczeństwa i higieny pracy oraz ochrony przeciwpożarowej. Wykonawca jest zobowiązany do zapewnienia w trakcie wykonania robót bezpieczeństwa osób postronnych. Koszt bezpieczeństwa robót ni podlega odrębnej zapłacie i przyjmuje się, że jest wliczony w cenę ofertowa. 3

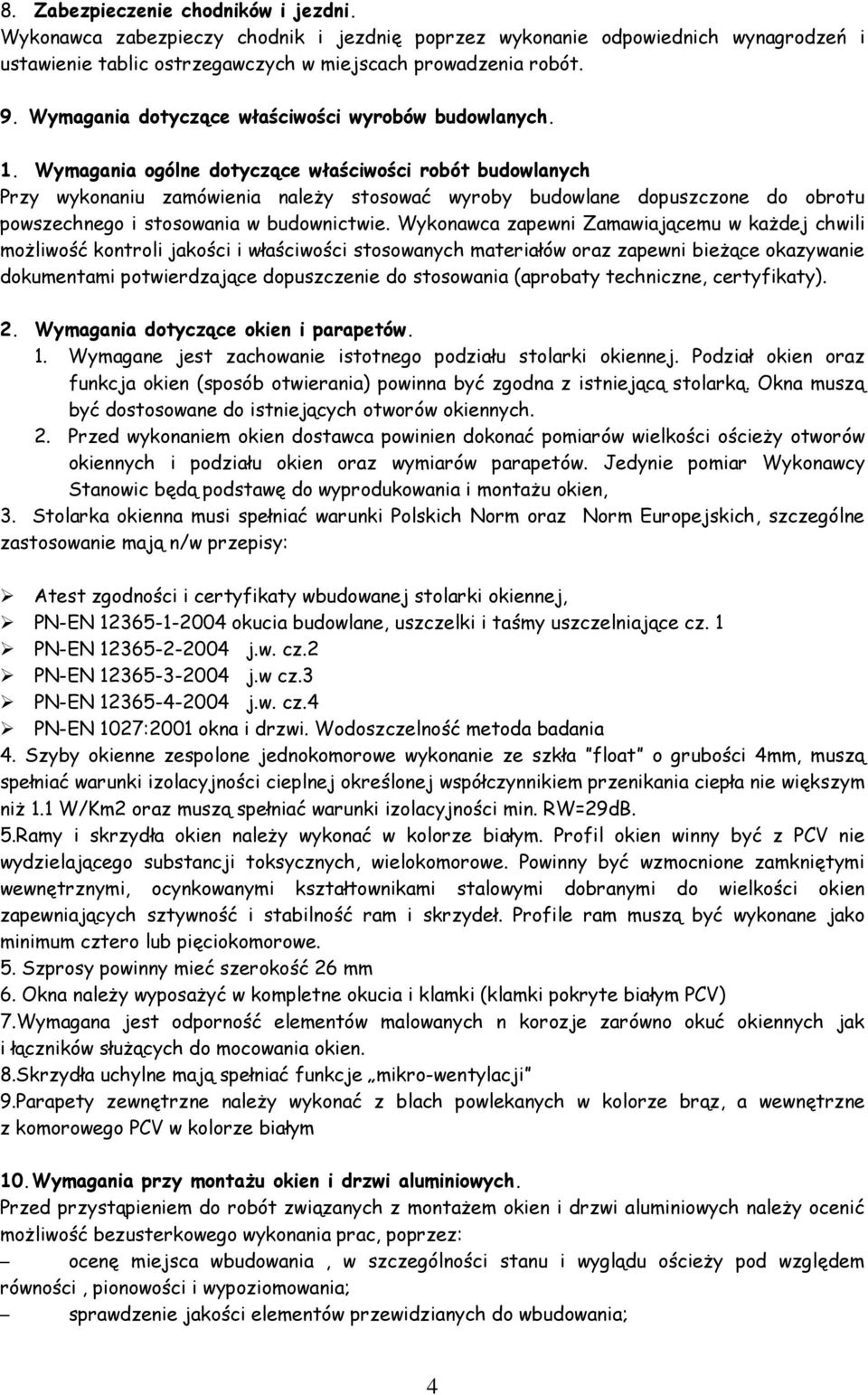

4 8. Zabezpieczenie chodników i jezdni. Wykonawca zabezpieczy chodnik i jezdnię poprzez wykonanie odpowiednich wynagrodzeń i ustawienie tablic ostrzegawczych w miejscach prowadzenia robót. 9. Wymagania dotyczące właściwości wyrobów budowlanych. 1. Wymagania ogólne dotyczące właściwości robót budowlanych Przy wykonaniu zamówienia należy stosować wyroby budowlane dopuszczone do obrotu powszechnego i stosowania w budownictwie. Wykonawca zapewni Zamawiającemu w każdej chwili możliwość kontroli jakości i właściwości stosowanych materiałów oraz zapewni bieżące okazywanie dokumentami potwierdzające dopuszczenie do stosowania (aprobaty techniczne, certyfikaty). 2. Wymagania dotyczące okien i parapetów. 1. Wymagane jest zachowanie istotnego podziału stolarki okiennej. Podział okien oraz funkcja okien (sposób otwierania) powinna być zgodna z istniejącą stolarką. Okna muszą być dostosowane do istniejących otworów okiennych. 2. Przed wykonaniem okien dostawca powinien dokonać pomiarów wielkości ościeży otworów okiennych i podziału okien oraz wymiarów parapetów. Jedynie pomiar Wykonawcy Stanowic będą podstawę do wyprodukowania i montażu okien, 3. Stolarka okienna musi spełniać warunki Polskich Norm oraz Norm Europejskich, szczególne zastosowanie mają n/w przepisy: Atest zgodności i certyfikaty wbudowanej stolarki okiennej, PN-EN okucia budowlane, uszczelki i taśmy uszczelniające cz. 1 PN-EN j.w. cz.2 PN-EN j.w cz.3 PN-EN j.w. cz.4 PN-EN 1027:2001 okna i drzwi. Wodoszczelność metoda badania 4. Szyby okienne zespolone jednokomorowe wykonanie ze szkła float o grubości 4mm, muszą spełniać warunki izolacyjności cieplnej określonej współczynnikiem przenikania ciepła nie większym niż 1.1 W/Km2 oraz muszą spełniać warunki izolacyjności min. RW=29dB. 5.Ramy i skrzydła okien należy wykonać w kolorze białym. Profil okien winny być z PCV nie wydzielającego substancji toksycznych, wielokomorowe. Powinny być wzmocnione zamkniętymi wewnętrznymi, ocynkowanymi kształtownikami stalowymi dobranymi do wielkości okien zapewniających sztywność i stabilność ram i skrzydeł. Profile ram muszą być wykonane jako minimum cztero lub pięciokomorowe. 5. Szprosy powinny mieć szerokość 26 mm 6. Okna należy wyposażyć w kompletne okucia i klamki (klamki pokryte białym PCV) 7.Wymagana jest odporność elementów malowanych n korozje zarówno okuć okiennych jak i łączników służących do mocowania okien. 8.Skrzydła uchylne mają spełniać funkcje mikro-wentylacji 9.Parapety zewnętrzne należy wykonać z blach powlekanych w kolorze brąz, a wewnętrzne z komorowego PCV w kolorze białym 10.Wymagania przy montażu okien i drzwi aluminiowych. Przed przystąpieniem do robót związanych z montażem okien i drzwi aluminiowych należy ocenić możliwość bezusterkowego wykonania prac, poprzez: ocenę miejsca wbudowania, w szczególności stanu i wyglądu ościeży pod względem równości, pionowości i wypoziomowania; sprawdzenie jakości elementów przewidzianych do wbudowania; 4

5 sprawdzenie możliwości właściwego połączenia ościeży z konstrukcją budynku. Wbudowanie elementów można rozpocząć dopiero wtedy, kiedy można obciążać części nośne budynku. Warunkiem prawidłowego wbudowania elementów jest sprawdzenie, czy pomiędzy ich wymiarami a wymiarami ościeża, w które mają zostać wbudowane nie zachodzą niezgodności większe niż dopuszczalne odchyłki wymiarowe. Elementy okien i drzwi powinny być oczyszczone z brudu i innych zanieczyszczeń. 11.Opis ogólny. Do mocowania okien i drzwi aluminiowych nie wolno używać materiałów, które mogłyby uszkodzić wbudowane elementy. Możliwe jest zamocowanie okien i drzwi w ościeży za pomocą: kołków wstrzeliwanych kołków rozporowych kotew stalowych odpowiednio do rodzaju ściany, w jakiej wykonany jest otwór. Zamocowanie powinno zapewniać przenoszenie sił i obciążeń wywołanych ciężarem wbudowanego elementu i parcia wiatru na konstrukcję budynku. Ze względu na korodujące działanie zapraw na aluminium, zaleca się montaż okien i drzwi po związaniu tynków na ścianach przy zachowaniu wymaganych szczelin styku. Możliwe jest również zabezpieczenie profili folią lub lakierem ochronnym. Przed przystąpieniem do osadzania okien lub drzwi należy wyznaczyć w ościeżu płaszczyznę zamocowania elementu. Przy osadzaniu okien należy wykonać próg w postaci listwy z ceownika walcowanego lub zimnogiętego o szer. 50 mm ± 2 mm. Ościeżnice okien i drzwi aluminiowych należy zamocować w ościeżu w miejscach gdzie występują siły pochodzące z obciążenia skrzydłami zawiasów i łożysk. Odległość miejsc mocowania naroży powinny wynosić mm, rozstaw pomiędzy kolejnymi miejscami mocowania 200 mm. Punkty mocowania należy ustalić wg otworów wykonanych w kształtownikach aluminiowych. W otworach w ościeżu należy osadzić kołki rozporowe. Wkręty mocujące powinny wkręcać się na całą długość koła osadzonego w ścianie. Osadzone w ościeżach okna i drzwi aluminiowe powinny być uszczelnione, tak, aby nie następowało przewiewanie, przemarzanie i przecieki wód opadowych. Powstałe szczeliny należy wypełnić elastycznym materiałem uszczelniającym, zgodnym z zaleceniem producenta ślusarki. 12.Kontrola jakości robót. Kontrola jakości okien i drzwi aluminiowych wykonanych z profili ze stopu aluminium, obejmuje sprawdzanie następujących cech: drzwi wewnętrzne z profili bez izolacji termicznej drzwi zewnętrzne i okna z profili z izolacją termiczną (przekładki z poliamidu wzmocnionego włóknem szklanym tzw. EPDM). Przekrój profilu dwu- lub trzy komorowy;profile izolowane termicznie powinny odpowiadać klasie 2.1. wg niemieckiej normy DIN 4108; powierzchnia profili jest lakierowana proszkowana wg palety RAL; izolacyjność akustyczna profili powinna wynosić db odporność ogniowa powinna odpowiadać klasie A1 wgdin4102 (elementy niepalne), okna powinny być wyposażone w elementy regulowanego nawiewu, oraz podokienniki zewnętrzne; okna i drzwi zewnętrzne wyposażone w okucia antywłamaniowe okna i drzwi aluminiowe powinny posiadać ITB i PZH. 5

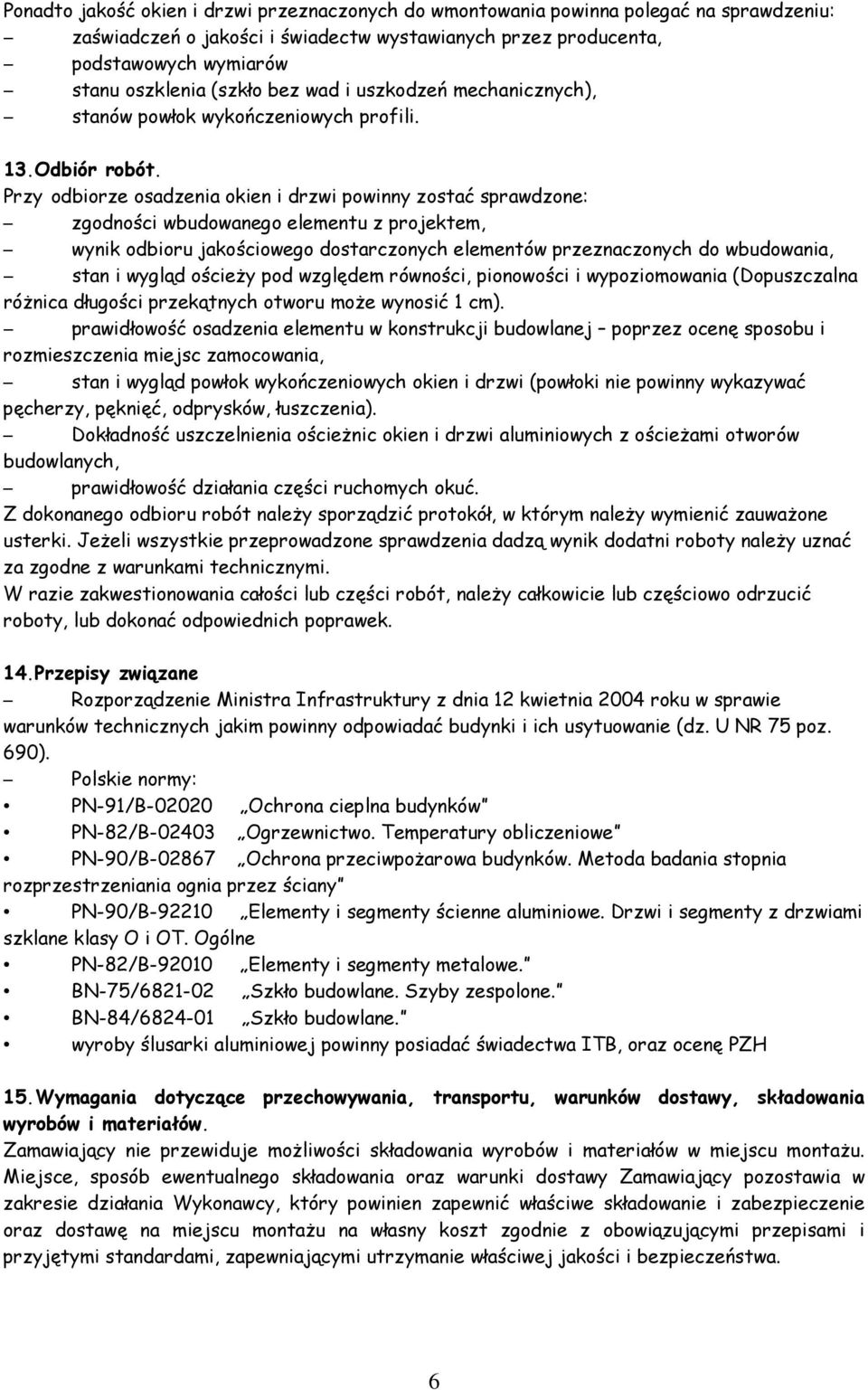

6 Ponadto jakość okien i drzwi przeznaczonych do wmontowania powinna polegać na sprawdzeniu: zaświadczeń o jakości i świadectw wystawianych przez producenta, podstawowych wymiarów stanu oszklenia (szkło bez wad i uszkodzeń mechanicznych), stanów powłok wykończeniowych profili. 13.Odbiór robót. Przy odbiorze osadzenia okien i drzwi powinny zostać sprawdzone: zgodności wbudowanego elementu z projektem, wynik odbioru jakościowego dostarczonych elementów przeznaczonych do wbudowania, stan i wygląd ościeży pod względem równości, pionowości i wypoziomowania (Dopuszczalna różnica długości przekątnych otworu może wynosić 1 cm). prawidłowość osadzenia elementu w konstrukcji budowlanej poprzez ocenę sposobu i rozmieszczenia miejsc zamocowania, stan i wygląd powłok wykończeniowych okien i drzwi (powłoki nie powinny wykazywać pęcherzy, pęknięć, odprysków, łuszczenia). Dokładność uszczelnienia ościeżnic okien i drzwi aluminiowych z ościeżami otworów budowlanych, prawidłowość działania części ruchomych okuć. Z dokonanego odbioru robót należy sporządzić protokół, w którym należy wymienić zauważone usterki. Jeżeli wszystkie przeprowadzone sprawdzenia dadzą wynik dodatni roboty należy uznać za zgodne z warunkami technicznymi. W razie zakwestionowania całości lub części robót, należy całkowicie lub częściowo odrzucić roboty, lub dokonać odpowiednich poprawek. 14.Przepisy związane Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2004 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (dz. U NR 75 poz. 690). Polskie normy: PN-91/B Ochrona cieplna budynków PN-82/B Ogrzewnictwo. Temperatury obliczeniowe PN-90/B Ochrona przeciwpożarowa budynków. Metoda badania stopnia rozprzestrzeniania ognia przez ściany PN-90/B Elementy i segmenty ścienne aluminiowe. Drzwi i segmenty z drzwiami szklane klasy O i OT. Ogólne PN-82/B Elementy i segmenty metalowe. BN-75/ Szkło budowlane. Szyby zespolone. BN-84/ Szkło budowlane. wyroby ślusarki aluminiowej powinny posiadać świadectwa ITB, oraz ocenę PZH 15.Wymagania dotyczące przechowywania, transportu, warunków dostawy, składowania wyrobów i materiałów. Zamawiający nie przewiduje możliwości składowania wyrobów i materiałów w miejscu montażu. Miejsce, sposób ewentualnego składowania oraz warunki dostawy Zamawiający pozostawia w zakresie działania Wykonawcy, który powinien zapewnić właściwe składowanie i zabezpieczenie oraz dostawę na miejscu montażu na własny koszt zgodnie z obowiązującymi przepisami i przyjętymi standardami, zapewniającymi utrzymanie właściwej jakości i bezpieczeństwa. 6

7 16.Materiały nie odpowiadające wymogom. Materiały nie odpowiadające wymogom Wykonawca usunie niezwłocznie z miejsca montażu na polecenie Inspektora Nadzoru. 17.Wariantowe stosowanie wyrobów i materiałów. Zamawiający nie przewiduje wariantowego zastosowania materiałów i wyrobów. 18.Wymagania dotyczące sprzętu i maszyn do wykonania robót budowlanych. Wykonawca zobowiązany jest do użycia takiego sprzętu, jaki nie spowoduje niekorzystnego wpływu na jakość robót. 19.Wymagania dotyczące środków transportu. Wykonawca zobowiązany jest do użycia takich środków transportu, jakie nie spowoduje uszkodzeń przewożonych wyrobów i materiałów. Ogólne wymagania dotyczące wykonania robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, obowiązującymi przepisami, wymaganiami specyfikacji oraz poleceniami przedstawiciela Zamawiającego, który będzie inspektorem nadzoru. 20. Wymagania producenta okien. Wykonawca zobowiązany jest przestrzegać instrukcji montażu okien dostarczoną przez producenta okien, w szczególności stosować się do zaleceń producenta w punkcie rozstawu kotew montażowych, założenia okuć oraz ustawienia okna w otworze okiennym. 21. Opis kontroli i odbioru robót. Wykonawca jest odpowiedzialny za pełną kontrole robót, jakość wyrobów i materiałowa wbudowanych. 22. Odbiór robót zanikających i ulegających zakryciu. Wykonawca jest zobowiązany do powiadomienia inspektora nadzoru o gotowości danej części robót zanikających i ulegających zakryciu do kontroli i odbioru. 23.Odbiór końcowy. Roboty odbierane będą etapami, po zakończeniu robót w danym lokalu mieszkalnym. Zakończenie robót nastąpi w terminie, który zostanie ustalony przez Wykonawcą i Prowadzącego postępowanie. Rozliczenie robót i fakturowanie odbywać się będzie etapami po dokonaniu częściowych odbiorów i przedłożeniu Prowadzącemu postępowanie wymaganych certyfikatów na wbudowane wyroby i materiały. 7
