1 System montażu exterior M1 ver. 1

2 Spis Treści 1. System montażu M Ogólne informacje 2. Detal zapinka M Zapinka M1 komplet Zapinka M1 typ A Zapinka M1 typ B 3. Instrukcja montażu 4. Przygotowanie i organizacja prac Dokumentacja Informacje ogólne Konstrukcja Wytyczne projektowe Przechowywanie Transport Rusztowanie Obróbka Impregnacja 5. Detal elewacja wentylowana Przekrój poprzeczny Przekrój pionowy Przekrój poprzeczny - połączenie pionowe Przekrój poprzeczny - narożnik zewnętrzny Widok z przodu - montaż poziomy Widok z przodu - montaż pionowy Strona: strona 2

3 1. System montażu M1 1.1.Ogólne informacje System M1 Płyty fibro-betonowe z betonu drobnoziarnistego niebarwionego klasy C25/30, zbrojonego włóknem polipro-pylenowym o grubości 20 mm montowane są za pomocą elementów montażowych wykonanych ze stali nierdzewnej zamocowanych do ściany konstrukcyjnej lub pod konstrukcji aluminiowej Skład W skład elementów okładziny ściany zewnętrznej mocowanej do podkonstrukcji alumoniowej wchodzą zazwyczaj ; okładzina Concreate elementy mocujące profil nośny konsola mocująca materiał izolacyjny elementy łączące elementy kotwiące zapinka M1 Przed rozpoczęciem montażu należy zapoznać się z całą instrukcją oraz planami ogólnymi i szczegółowymi dostarczonymi przez generalnego wykonawcę (biuro projektów lub architekta) Zalety elewacji wentylowanej: umożliwia ochronę konstrukcji budynku przed zmiennymi warunkami atmosferycznymi, zmniejsza ryzyko powstawania kondesnacji pary wodnej, odprowadza nadmiar wilgoci, dzięki czemu ściana oraz izolacja pozostają suche, likwiduje powstawanie mostków termicznych, system oferuje doskonała izolację akustyczną, wyrównuje nierówności podłoża wyeliminowane zostaje wychładzanie i utrata ciepła w zimie oraz nagrzewanie się w lecie budynku Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. strona 3

4 2. Detal zapinka M Zapinka M1 komplet Zapinka M1 typ A Zapinka M1 typ B Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produk tów bez uprzedzenia strona 4

5 3. Instrukcja montażu Montaż płyty dolnej Podkładka pod śrubę pod zapinką startową o grubości 2mm Montaż śruby mocującej Podkładka EPDM A A B 4 Instalacja płyty Concreate 4 Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. 3 strona 5

6 3.02. Montaż płyty Concreate Zapinka M1 typ A 5 Montaż śruby mocującej 6 Podkładka EPDM C 5 6 D 7 Zapinka M1 typ B Montaż śruby mocującej Podkładka EPDM 7 Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. strona 6

7 3.03. Montaż płyty Concreate 9 Instalacja płyty Concreate E 9 7 Zastrzegamy sobie prawo zmiany parametrów technicznych naszych produktów bez uprzedzenia. strona 7

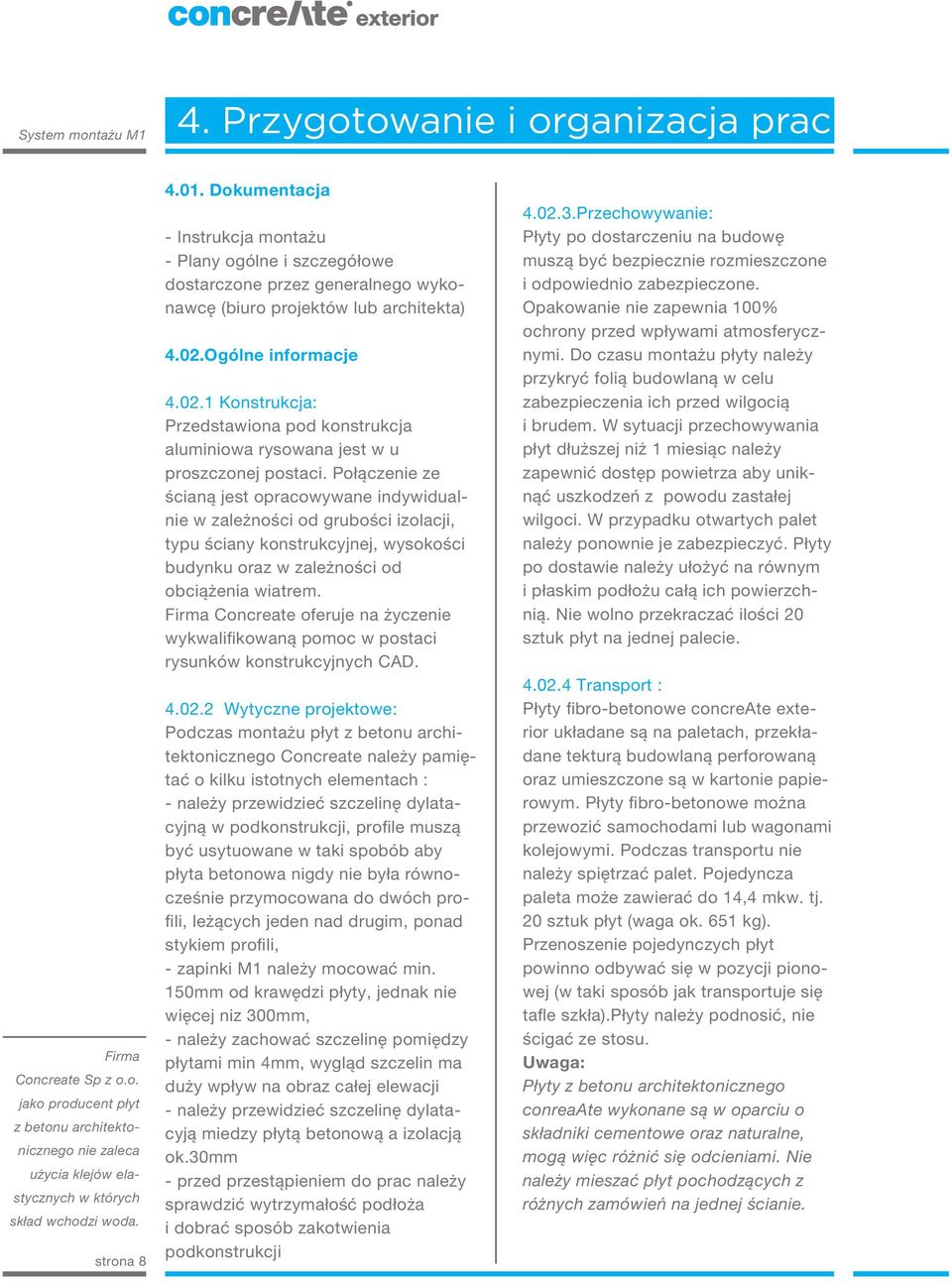

8 4. Przygotowanie i organizacja prac Firma Concreate Sp z o.o. jako producent płyt z betonu architektonicznego nie zaleca użycia klejów elastycznych w których skład wchodzi woda. strona Dokumentacja - Instrukcja montażu - Plany ogólne i szczegółowe dostarczone przez generalnego wykonawcę (biuro projektów lub architekta) 4.02.Ogólne informacje Konstrukcja: Przedstawiona pod konstrukcja aluminiowa rysowana jest w u proszczonej postaci. Połączenie ze ścianą jest opracowywane indywidualnie w zależności od grubości izolacji, typu ściany konstrukcyjnej, wysokości budynku oraz w zależności od obciążenia wiatrem. Firma Concreate oferuje na życzenie wykwalifikowaną pomoc w postaci rysunków konstrukcyjnych CAD Wytyczne projektowe: Podczas montażu płyt z betonu architektonicznego Concreate należy pamiętać o kilku istotnych elementach : - należy przewidzieć szczelinę dylatacyjną w podkonstrukcji, profile muszą być usytuowane w taki spobób aby płyta betonowa nigdy nie była równocześnie przymocowana do dwóch profili, leżących jeden nad drugim, ponad stykiem profili, - zapinki M1 należy mocować min. 150mm od krawędzi płyty, jednak nie więcej niz 300mm, - należy zachować szczelinę pomiędzy płytami min 4mm, wygląd szczelin ma duży wpływ na obraz całej elewacji - należy przewidzieć szczelinę dylatacyją miedzy płytą betonową a izolacją ok.30mm - przed przestąpieniem do prac należy sprawdzić wytrzymałość podłoża i dobrać sposób zakotwienia podkonstrukcji Przechowywanie: Płyty po dostarczeniu na budowę muszą być bezpiecznie rozmieszczone i odpowiednio zabezpieczone. Opakowanie nie zapewnia 100% ochrony przed wpływami atmosferycznymi. Do czasu montażu płyty należy przykryć folią budowlaną w celu zabezpieczenia ich przed wilgocią i brudem. W sytuacji przechowywania płyt dłuższej niż 1 miesiąc należy zapewnić dostęp powietrza aby uniknąć uszkodzeń z powodu zastałej wilgoci. W przypadku otwartych palet należy ponownie je zabezpieczyć. Płyty po dostawie należy ułożyć na równym i płaskim podłożu całą ich powierzchnią. Nie wolno przekraczać ilości 20 sztuk płyt na jednej palecie Transport : Płyty fibro-betonowe concreate exterior układane są na paletach, przekładane tekturą budowlaną perforowaną oraz umieszczone są w kartonie papierowym. Płyty fibro-betonowe można przewozić samochodami lub wagonami kolejowymi. Podczas transportu nie należy spiętrzać palet. Pojedyncza paleta może zawierać do 14,4 mkw. tj. 20 sztuk płyt (waga ok. 651 kg). Przenoszenie pojedynczych płyt powinno odbywać się w pozycji pionowej (w taki sposób jak transportuje się tafle szkła).płyty należy podnosić, nie ścigać ze stosu. Uwaga: Płyty z betonu architektonicznego conreaate wykonane są w oparciu o składniki cementowe oraz naturalne, mogą więc różnić się odcieniami. Nie należy mieszać płyt pochodzących z różnych zamówień na jednej ścianie.

9 Rusztowanie: Należy zastosować rusztowanie z materiału przystosowanego do palet o ciężarze ok kg, a także wyciąg towarowy dostosowany do wysokości ściany, zgodnie z obowiązującymi normami i wielkością ładunków. Rusztowanie należy dobrać do specyfiki i wysokości ścian, z zamocowaniem i podstawą odpowiadającym normom bezpieczeństwa Obróka: Płyty z betonu architektonicznego concreate exterior można docinać na miejscu inwestycji za pomocą ogólnodostępnych narzędzi przeznaczonych do obróbki płytek ceramicznych, zachowując te same zasady działania jak w przypadku płytek. Docinanie powinno być wykonywane przy użyciu piły wodnej z tarczą diamentową.po docięciu, płytę należy oczyścić oraz pozostawić do przeschnięcia.ciętę krawędzię należy zaimpregnować środkiem NISIWA-SN Wszystkie otwory wykonujemy narzędziami do tego przeznaczonymi takimi jak otwornice bez użycia udaru. Płyty można docinać pod kątem 45 stopni. Czyszczenie płyt należy wykonać za pomocą wody i gąbki lub ścierki z mikrofibry. Na płycie nie mogą zostać resztki wody stojącej. Nie wolno stosować wysokociśnieniowych urządzeń czyszczących Impregnacja : Koniecznym warunkiem prawidłowego użytkowania płyt jest ich impregnacja środkiem głęboko penetrującym MC-BAUCHEMIE NISIWA-SN (impregnat zmniejsza absorpcję wody zamykając pory kapilarne betonu). Podłoże do impregnacji musi być czyste, suche i wolne od wszelkich materiałów utrudniających wiązanie. Przed rozpoczęciem robót impregnacyjnych elementy nie przewidziane do impregnowania, w szczególności stolarkę okienną i drzwiową, należy osłonić przed działaniem impregnatu. Plamy z preparatu, np. na szybach należy usuwać natychmiast przy pomocy odpowiedniego środka czyszczącego MC-Reinigunsmittel U. Preparat Nisiwa SN nanosić można miękkim pędzlem, ławkowcem lub metodą natrysku, całkowicie nasycając nim podłoże. W celu uzyskania 100% nasycenia powierzchni podłoża usytuowanego pionowo, preparat nakłada się od dołu do góry. Zaimpregnowane powierzchnie stają się hydrofobowe i nie można na nie nakładać kolejnych warstw np. malarskich. Nisiwa SN zawiera palny rozpuszczalnik. Stąd w czasie składowania i nakładania preparatu należy stosować środki ochrony przeciwpożarowej przewidziane dla robót malarskich tego rodzaju materiałami oraz stosować się do instrukcji producenta. strona 9

10 5. Detal - elewacja wentylowana Przekrój poprzeczny izolacja termiczna ściana konstrukcyjna pustka powietrzna min. 30mm beton architektoniczny taśma EPDM zapinka M1 śruba mocująca podkonstrukcja aluminiowa przekrój Przekrój pionowy pionowy izolacja temiczna ściana konstrukcyjna pustka powietrzna min. 30mm beton architektoniczny taśma EPDM zapinka M1 śruba mocująca podkonstrukcja aluminiowa strona 10

11 5.03. Przekrój poprzeczny - połączenie pionowe min. 150mm 4 min. 150mm izolacja termiczna ściana konstrukcyjna pustka powietrzna min. 30mm beton architektoniczny zapinka M1 podkonstrukcja aluminiowa taśma EPDM śruba mocująca strona 11

12 5.04. Przekrój poprzeczny - narożnik zewnętrzny izolacja termiczna ściana konstrukcyjna pustka powietrzna min. 30mm beton architektoniczny taśma EPDM zapinka M1 śruba mocująca podkonstrukcja aluminiowa taśma EPDM 150 4mm 150 strona 12

13 5.05. Widok z przodu - montaż poziomy strona 13

14 5.06. Widok z przodu - montaż pionowy W przypadku każdego problemu, zarówno na etapie montażu, jak i projektowania, nasz Dział Techniczny i Projektowy jest do Państwa dyspozycji - strona 14
