PROGRAM FUNKCJONALNO UŻYTKOWY

Transkrypt

1 Załącznik nr 1 do SIWZ NAZWA I ADRES ZAMAWIAJĄCEGO: Zamawiającym jest Gmina Miasta Tychy, reprezentowana przez Prezydenta, w imieniu którego działa Miejski Zarząd Budynków Mieszkalnych, z siedzibą w Tychach, kod , ul. Filaretów 31, zwany dalej Zamawiającym PROGRAM FUNKCJONALNO UŻYTKOWY OPRACOWANIE PROJEKTU Z WYKONANIEM ZAPROJEKTOWANYCH PRAC W RAMACH ZADANIA INWESTYCYJNEGO PN.: ZAGOSPODAROWANIE PRZESTRZENI PRZY UL. WYSZYŃSKIEGO I FITELBERGA Nazwy i kody robót objętych przedmiotem zamówienia podano na stronie 3 opracowania Maj 2015r. 1

2 II. ZAWARTOŚĆ OPRACOWANIA I. Strona tytułowa... str. 1 II. Zawartość opracowania... str. 2 III. Część opisowa... str Wspólny słownik Zamówień (CPV)... str Nazwa nadana zamówieniu... str Opis i lokalizacja przedmiotu zamówienia. str Zakres zamówienia i wymagania Zamawiającego dotyczące zamówienia... str Wymagania Zamawiającego dot. zamówienia. str Uwagi końcowe... str. 6 IV. Przepisy prawne i normy... str. 6 V. Załączniki... str. 6 2

3 III. Część opisowa 1. Wspólny słownik Zamówień (CPV) ROBOTY BUDOWLANE Roboty budowlane Roboty w zakresie zagospodarowania terenu Roboty w zakresie różnych nawierzchni Roboty w zakresie chodników Roboty w zakresie instalacji elektrycznych PRACE PROJEKTOWE Usługi projektowania architektonicznego Usługi architektoniczne dotyczące planowania przestrzennego i zagospodarowania terenu 3

4 2. Nazwa nadana zamówieniu OPRACOWANIE PROJEKTU Z WYKONANIEM ZAPROJEKTOWANYCH PRAC W RAMACH ZADANIA INWESTYCYJNEGO PN.: ZAGOSPODAROWANIE PZRESTRZENI PRZY UL. WYSZYŃSKIEGO I FITELBERGA 3. Opis i lokalizacja przedmiotu zamówienia 3.1. Przedmiotem zamówienia jest: Opracowanie projektu budowlanego wraz z projektem zagospodarowania terenu Wykonanie zaprojektowanych prac: budowa chodnika, oświetlenie terenu Wymiana istniejącej nawierzchni chodników Sporządzenie dokumentacji powykonawczej 3.2. Lokalizacja: terytorium Polski, województwo śląskie, miasto na prawach powiatu Tychy nieruchomości stanowiące własność Gminy Miasta Tychy, administrowane przez MZBM - Rejon Obsługi Mieszkańców Nr IV, położone pomiędzy ul. Wyszyńskiego 22-28, 16, 18, ul. Fitelberga 55-61, 35-41, Zakres i wymagania dotyczące zamówienia 4.1. OPRACOWANIE PROJEKTU BUDOWLANEGO WRAZ Z PROJEKTEM ZAGOSPODAROWANIA TERENU A. Opracowanie projektu na budowę chodnika i oświetlenia terenu wraz z projektem zagospodarowania terenu: Zakres dokumentacji projektowej powinien obejmować: 1. Projekt na budowę chodnika i oświetlenie terenu wraz z projektem zagospodarowania terenu z wymaganymi uzgodnieniami, pozwoleniami i decyzjami należy wykonać w 4 egzemplarzach + wersja elektroniczna w formacie pdf na płycie CD. 2. Projekt należy uzgodnić z właścicielami sieci podziemnych. 3. Projekt budowlany winien uwzględniać opracowanie specyfikacji technicznej wykonania i odbioru robót w raz z zakresem robót. 4. Projekt należy opracować zgodnie z obowiązującymi przepisami z uwzględnieniem specyfiki terenu, stref bezpieczeństwa oraz niniejszego programu funkcjonalnoużytkowego. 5. Zamawiający wymaga przedłożenia do akceptacji wykazu proponowanych materiałów, przed ich skierowaniem do zatwierdzenia, w aspekcie ich zgodności z założeniami programu funkcjonalno-użytkowego. 4

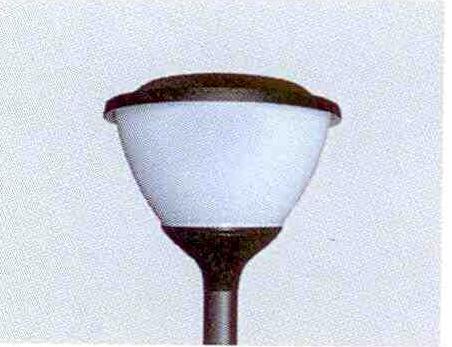

5 6. Materiały wskazane w projekcie powinny posiadać deklaracje zgodności z Polską Normą lub Europejską Aprobatą techniczną, 7. Projekt musi uzyskać na etapie koncepcji pozytywną akceptację Wnioskodawców (dane zostaną udostępnione po podpisaniu umowy). 8. Uzyskanie stosownego pozwolenia na budowę lub zgłoszenia zamiaru budowy w Wydziale Budownictwa w Urzędzie Miasta Tychy. B. WYKONANIE ZAPROJEKTOWANYCH PRAC WRAZ Z ROBOTAMI TOWARZYSZĄCYMI: Zakres wynikający z opracowanego projektu budowlanego powinien obejmować między innymi: 1. Budowę chodnika o powierzchni 138,00 m 2 : korytowanie, podbudowę z klińca 0-31,50 mm o grubości 15 cm, podbudowy z grysu dolomitowego o frakcji 2 mm lub na podsypce piaskowej z cementem o grubości 6 cm, nawierzchnia z kostki betonowej grubości 6 cm z obustronnym obrzeżem betonowym 2. Wykonanie zaprojektowanej sieci oświetleniowej terenu, z uwzględnieniem 4 sztuk lamp oświetleniowych, 3 lampy należy zamontować wzdłuż parkingu, 1 lampę w okolicy piaskownicy (proponowane usytuowanie słupów oświetleniowych zawiera załącznik nr 1 do niniejszego programu funkcjonalno użytkowego), Wymogi materiałowe dot. słupów oświetleniowych: Słupy kompozytowe o wysokości 4 m, źródło zasilania - lampy LED 50W, oprawy oświetleniowe (rysunek poglądowy) 3. Wymiana nawierzchni istniejących chodników o powierzchni ok. 140 m 2, w tym: zerwanie nawierzchni asfaltowej, uzupełnienie podbudowy z piasku z dodatkiem cementu, ułożenie nowej nawierzchni z kostki brukowej o grubości 6 cm, ułożenie obustronnych obrzeży chodnikowych. 4. Uporządkowanie terenu budowy po zakończeniu prac. 5. Wymagania dotyczące zamówienia 5.1. Wykonawca sporządzi dokumentację powykonawczą dla zrealizowanego zadania łącznie z inwentaryzacją geodezyjną oraz dołączy atesty na zabudowane materiały Terminy realizacji zamówienia: do r. 5

6 Powered by TCPDF ( Uwagi końcowe Do obowiązków wykonawcy w ramach uzgodnionego wynagrodzenia należy uporządkowanie terenu budowy po zakończeniu prac, w tym wywóz gruzu z rozbiórek i utylizacja. IV. Przepisy prawne i normy 1. Przepisy prawne i normy związane z projektem: 1.1 Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2013 r. poz tekst jednolity z późn. zm.). 1.2 Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tj. Dz. U. Nr 178, poz.1380 z późn. zm.) 1.3 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie z późn. zm. (Dz. U. z: 2002 Nr 75, poz. 690; 2003r. Nr 33, poz. 270; 2004 r. Nr 109, poz. 1156; 2008 r. Nr 201, poz. 1238; 2008 r. Nr 228, poz. 1514; 2009 r. Nr 56, poz. 461; 2010 r. Nr 239, poz. 1597, 2012 r. Nr 0, poz. 1289). 1.4 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tj. Dz.U. z dnia 24 września 2013 r. poz. 1129) 2. Przepisy prawne i normy związane z wykonaniem zamierzenia 2.1 Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2013 r. poz tekst jednolity z późn. zm.). 2.2 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 2.3 Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia 2.4 Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych. 2.5 Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. V. Załączniki Załączniki stanowią integralną część niniejszego opracowania: 1) Mapka - załącznik nr 1 6 Data wygenerowania dokumentu: :37:30
