1 nr arch.: 43/14 OPINIA GEOTECHNICZNA ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy LOKALIZACJA: Wyszków Śląski gmina Nysa powiat nyski województwo opolskie ZLECENIODAWCA: Centrum Inżynierii Lądowej TENSOR ul. Bardzka Wrocław INWESTOR: Urząd Miejski w Nysie ul. Kolejowa Nysa OPRACOWAŁ: mgr Grzegorz Buratyński nr uprawnień: V-1629, VII-1436 Wrocław, lipiec 2014 r.

2 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. SPIS TREŚCI 1. Wstęp 1.1 Cel opracowania 1.2 Podstawa prawna i wykorzystane materiały 1.3 Charakterystyka projektowanej inwestycji 1.4 Położenie, morfologia, charakterystyka ogólna terenu badań 2. Opis zastosowanych metod badawczych 2.1 Badania polowe 2.2 Badania laboratoryjne 2.3 Kameralne prace dokumentacyjne 3. Wyniki prac terenowych i laboratoryjnych 3.1 Budowa geologiczna 3.2 Warunki geotechniczne 3.3 Ocena wysadzinowości podłoża 3.4 Warunki hydrogeologiczne 3.5 Kategoria geotechniczna obiektu budowlanego i ocena przydatności gruntów występujących w podłożu na potrzeby budownictwa 4. Wnioski SPIS ZAŁĄCZNIKÓW 1. Mapy dokumentacyjne w skali 1: Karty dokumentacyjne otworów geotechnicznych 3. Karta dokumentacyjna odkrywki wykonanej w celu określania konstrukcji nawierzchni 4. Karta wyników badań sondą dynamiczną lekką (DPL) 5. Tabela parametrów geotechnicznych 6. Objaśnienia znaków i symboli użytych na przekrojach i kartach otworów 7. Zestawienie wyników badań laboratoryjnych 8. Wykresy uziarnienia gruntów GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 1

3 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. 1. Wstęp 1.1 Cel opracowania Niniejszą Opinię geotechniczną wykonano na zlecenie biura projektowego Centrum Inżynierii Lądowej TENSOR, z siedzibą we Wrocławiu, przy ul. Bardzkiej 30. Celem opracowania jest ustalenie warunków posadawiania projektowanej konstrukcji nawierzchni dróg przeznaczonych do przebudowy, zlokalizowanych we wsi Wyszków Śląski, gmina Nysa, województwo opolskie. W dokumentacji określono przydatność gruntów występujących w podłożu na potrzeby budownictwa oraz wskazano kategorię geotechniczną projektowanej inwestycji. 1.2 Podstawa prawna i wykorzystane materiały Podstawę prawną dokumentacji stanowią: [1]. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. (Dz. U. Nr 89, poz. 414 z późn. zm.) [2]. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. (Dz. U., poz. 463) [3]. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. (Dz. U. Nr 43, poz. 430) Do opracowania opinii wykorzystano: [4]. Normę PN-EN :2008 Eurokod 7- Projektowanie geotechniczne Część 1: Zasady ogólne. [5]. Normę PN-EN :2009 Eurokod 7- Projektowanie geotechniczne Część 2: Rozpoznanie i badanie podłoża gruntowego. [6]. Normę PN-EN ISO :2006 Badania geotechniczne - Oznaczanie i klasyfikowanie gruntów - Część 1: Oznaczanie i opis. [7]. Normę PN-EN ISO :2006 Badania geotechniczne - Oznaczanie i klasyfikowanie gruntów - Część 2: Zasady klasyfikowania. [8]. Normę PN-EN ISO :2006/Ap2:2012 Badania geotechniczne - Oznaczanie i klasyfikowanie gruntów - Część 2: Zasady klasyfikowania. [9]. Normę PN-B-04452:2002 Geotechnika. Badania polowe. [10]. Normę PN-B-03020:1981 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. [11]. Normę PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania. [12]. Zarys geotechniki. Wiłun Z., WKiŁ, 2005 r. GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 2

4 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. [13]. Projektowanie geotechniczne według Eurokodu 7- Poradnik. Wysokiński L., Kotlicki W., Godlewski T., ITB, 2011 r. [14]. Instrukcję badań podłoża gruntowego budowli drogowych i mostowych. IBDiM, 1998 r. [15]. Szczegółową mapę geologiczną Polski w skali 1:50 000, arkusz Nysa, z objaśnieniami. Badura J., Przybylski B. Państwowy Instytut Geologiczny, 1994 r. [16]. Projekt zagospodarowania terenu, na podkładzie mapy zasadniczej w skali 1:500, z zaznaczoną lokalizacją punktów badawczych. 1.3 Charakterystyka projektowanej inwestycji W ramach projektowanego zadania przewiduje się przebudowę dwóch lokalnych dróg gminnych we wsi Wyszków Śląski. Obecnie drogi mają nawierzchnię asfaltową i gruntową. Prace modernizacyjne polegać będą na wymianie nawierzchni. Długość poszczególnych ulic przeznaczonych do remontu wynosi ok. 240 m i ok. 178 m. 1.4 Położenie, morfologia, charakterystyka ogólna terenu badań Obszar badań obejmuje dwa odcinki istniejących dróg gminnych, zlokalizowanych w centrum wsi Wyszków Śląski, gmina Nysa, powiat nyski, województwo opolskie. Według podziału fizycznogeograficznego J. Kondrackiego modernizowane drogi znajdują się w granicach mezoregionu Doliny Nysy Kłodzkiej, który stanowi fragment makroregionu Niziny Śląskiej. Pod względem geomorfologicznym rejon ten należy do tarasu zalewowego rzeki Nysy Kłodzkiej, porozcinanego wąskimi, współczesnymi dolinkami cieków powierzchniowych oraz rowami melioracyjnymi, stanowiącymi prawy dopływ Nysy Kłodzkiej. Powierzchnia terenu jest lekko nachylona w kierunku północnym, do koryta Nysy Kłodzkiej, wyniesiona od ok. 183,6 m n.p.m. w rejonie otworu nr 1 do ok. 182,2 m n.p.m. w rejonie otworu nr Opis zastosowanych metod badawczych 2.1 Badania polowe Przed przystąpieniem do geotechnicznych badań polowych zapoznano się z zakresem projektowanych robót budowlanych, przeanalizowano istniejące materiały archiwalne [15] i przeprowadzono wizję terenu. Lokalizacja i głębokość otworów badawczych została określona przez Zleceniodawcę. Założono, że podłoże zostanie rozpoznane w 5 punktach do głębokości 3,0 m, zlokalizowanych w jezdni i w poboczu drogi. Badania polowe przeprowadzono w dniu 9 lipca 2014 r. Punkty badawcze wytyczono w terenie metodą domiarów prostokątnych nawiązanych do istniejących szczegółów terenowych, w oparciu o mapę zasadniczą [16] otrzymaną od Zleceniodawcy. Rzędne otworów obliczono z interpolacji punktów wysokościowych zaznaczonych na mapie zasadniczej. Lokalizację punktów badawczych przedstawiono na Mapach dokumentacyjnych (zał. nr 1). GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 3

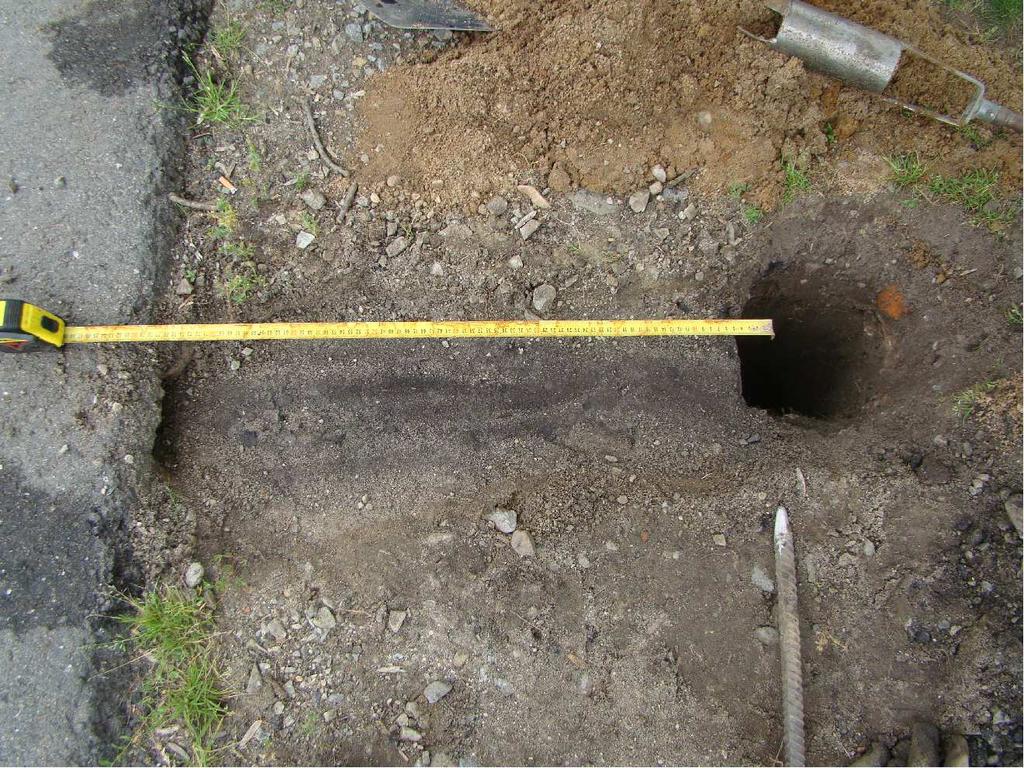

5 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. W celu określenia konstrukcji istniejącej nawierzchni w punkcie nr 3 wykonano odkrywkę. Odsłonięty profil konstrukcji sfotografowano, pomierzono i opisano (zał. nr 3), a otwór pogłębiono do głębokości 3,0 m, w celu określenia właściwości geotechnicznych podłoża. Zgodnie z założeniami wykonano łącznie 15 mb wierceń geotechnicznych za pomocą ręcznej sondy penetracyjnej, świdrami o średnicy 100 i 70 mm. W trakcie wykonywania otworów na bieżąco prowadzono badania makroskopowe gruntów w celu ich opisu i klasyfikacji wg norm [6][7][8] oraz obserwacje hydrogeologiczne zmierzające do ustalenia poziomu wody gruntowej. Z otworów nr 2,4,5 pobrano próbki gruntu kategorii B i C wg PN-EN [5], do dalszych badań laboratoryjnych. W otworze nr 4 zbadano stopień zagęszczenia gruntów gruboziarnistych (niespoistych) sondą dynamiczną lekką (DPL). Procedurę badania oraz interpretację wyników prowadzono w oparciu o wytyczne norm i literatury fachowej [5][9][12][13]. Ze względu na rozluźnienie gruntu w dnie otworu nie interpretowano pierwszych 10 cm sondowania. Średni stopień zagęszczenia (I D ) dla wydzielonych warstw gruntów gruboziarnistych obliczono ze wzoru: Dla źle uziarnionych piasków (C U <3) powyżej wody gruntowej [5]: I D =0,15 + 0,260 lg N 10Lśr Dla źle uziarnionych piasków (C U <3) poniżej wody gruntowej [5]: I D =0,21 + 0,230 lg N 10Lśr Dla pozostałych gruntów gruboziarnistych [9]: I D =0,429 log N 10Lśr + 0,071 gdzie: I D stopień zagęszczenia N 10Lśr średnia liczba udarów na 10 cm wpędu sondy Wyniki sondowań zamieszczono na Karcie wyników badań sondą dynamiczną lekką (zał. nr 4). Po zakończeniu badań otwory zlikwidowano, zasypując je urobkiem z ubiciem, zgodnie z ich profilem geologicznym. 2.2 Badania laboratoryjne Badania laboratoryjne pobranych próbek gruntów wykonano w laboratorium mechaniki gruntów firmy GeoJust s.c., wg wytycznych norm CEN ISO TS Badania objęły oznaczenie składu granulometrycznego gruntów gruboziarnistych (niespoistych). 2.3 Kameralne prace dokumentacyjne Wyniki prac terenowych opracowano kameralnie sporządzając niniejszy tekst i załączniki graficzne. Na podstawie genezy, litologii i wartości wiodących parametrów geotechnicznych (stopnia zagęszczenia i wskaźnika konsystencji), ustalonych w badaniach polowych i laboratoryjnych, grunty występujące w podłożu podzielono na warstwy geotechniczne. Parametry geotechniczne poszczególnych warstw (wilgotność naturalna, gęstość objętościowa, spójność, kąt tarcia wewnętrznego, edometryczny moduł ściśliwości pierwotnej i moduł odkształcenia pierwotnego) wyznaczono w badaniach laboratoryjnych lub wyprowadzono metodą doświadczenia porównywalnego, na podstawie korelacji zamieszczonych w normie GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 4

6 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. PN-B-03020:1981 [10] lub literaturze [12], z wartości stopnia zagęszczenia i stopnia plastyczności. Zestawienie wyprowadzonych parametrów geotechnicznych wydzielonych warstw zamieszczono w Tabeli parametrów geotechnicznych (zał. nr 5). W oparciu o wyniki badań makroskopowych i laboratoryjnych oraz wytycznych normy PN-S-02205:1998 [11] dokonano oceny wysadzinowości podłoża, a na podstawie Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. [3] określono grupę nośności. 3. Wyniki prac terenowych i laboratoryjnych 3.1 Budowa geologiczna Na podstawie wyników przeprowadzonych wierceń oraz analizy dostępnych materiałów archiwalnych [15] ustalono, że podłoże terenu badań budują holoceńskie osady rzeczne facji powodziowej (mady) w postaci piasków zailonych i glin pylastych z domieszką części organicznych, pod którymi zalegają plejstoceńskie osady rzeczne piaski drobne, średnie i pospółki. 3.2 Warunki geotechniczne Oznaczenie i klasyfikację gruntów wykonano na podstawie normy PN-EN ISO [6][7][8], w oparciu o analizę makroskopową i badania laboratoryjne. Na kartach otworów, w nawiasach kwadratowych podano również symbole gruntów według wycofanej normy PN-B-02480:1986. Na podstawie wyników badań polowych i laboratoryjnych ustalono wiodące parametry geotechniczne gruntu dla gruntów gruboziarnistych stopień zagęszczenia I D, natomiast dla gruntów drobnoziarnistych wskaźnik konsystencji Ic (I C =1-I L ). Południowy fragment drogi był poddany modernizacji przez ułożenie na dawnej nawierzchni asfaltowej o grubości ok. 10 cm dodatkowej warstwy mineralno-bitumicznej o grubości 6 cm. Nowa warstwa nie obejmuje całej szerokości dawnej nawierzchni, której fragmenty odsłonięto w poboczu w punkcie badawczym nr 3, w odległości do 0,8 m od krawędzi obecnej jezdni. Poniżej warstw mineralno-bitumicznych występuje podbudowa z kruszywa łamanego o grubości ok. 10 cm. Konstrukcja drogi, w rejonie punktu nr 3 została ułożona na nasypie niebudowlanym, składającym się z mieszaniny gruntów mineralnych (piasku średniego) z humusem, kamieniami i gruzem ceglanym w stanie średniozagęszczonym. Nawierzchnia drogi w północnej części terenu badań została utwardzona nasypem budowlanym w postaci mieszaniny piasku, żwiru i kruszywa o miąższości od 0,2 do 0,4 m. Nasyp został dogęszczony przez poruszające się drogą pojazdy do stanu zagęszczonego. GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 5

7 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. Na podstawie genezy, litologii, stopnia zagęszczenia i konsystencji gruntu wydzielono siedem warstw geotechnicznych: W a r s t w a Mga Grunty antropogeniczne - nasypy budowlane - piaski średnie z domieszką żwiru i kruszywa łamanego, barwy szarej, mało wilgotne. Występują od powierzchni terenu, w granicach gruntowej nawierzchni drogi, w rejonie otworów nr 4 i 5. Miąższość warstwy wynosi od 0,2 do 0,4 m. Stan gruntu określono na podstawie obserwacji postępu wiercenia na zagęszczony I D =70%. W a r s t w a Mgb Grunty antropogeniczne - nasypy niebudowlane - mieszanina gruntów mineralnych (piasku średniego, piasku zailonego) ze żwirem, humusem, kamieniami i okruchami cegły, barwy brązowej, brązowoczarnej i czarnej. Grunt zawiera do kilku procent domieszek części organicznych. Nasypy niebudowlane zostały nawiercone we wszystkich wykonanych otworach. Występują od powierzchni terenu lub zalegają bezpośrednio pod konstrukcją nawierzchni jezdni oraz nasypem budowlanym stanowiącym gruntową nawierzchnię drogi. Miąższość nasypów jest bardzo zróżnicowana, wynosi od 0,5 do ponad 2,0 m. Są to grunty powstałe w sposób niekontrolowany, charakteryzujące się dużym zróżnicowaniem składu i stanu w profilu pionowym i poziomym. Na podstawie sondowań dynamicznych stan nasypów określono na średnio zagęszczony i średnio zagęszczony na granicy luźnego, od I D =35% do I D =45%. Partie nasypów o przewadze w składzie piasku zailonego są w konsystencji plastycznej. W a r s t w a C4 Holoceńskie osady rzeczne tarasów zalewowych (mady rzeczne) - piaski zailone na granicy gliny ilastej, barwy szarobrązowej, wilgotne. Wskaźnik konsystencji określono na podstawie badań makroskopowych i laboratoryjnych na zwarty, I C >1,00 (I L <0,00). Grunty warstwy C4 nawiercono jedynie w otworze nr 5 w przelocie 0,9-1,6 m. W a r s t w a C3 Holoceńskie osady rzeczne tarasów zalewowych (mady rzeczne) - gliny pylaste z domieszką części organicznych, barwy brązowoszarej, wilgotne. Wskaźnik konsystencji określono na podstawie badań makroskopowych na twardoplastyczny, I C =0,80 (I L =0,20). Gliny warstwy C3 występują w rejonie otworu nr 5 w przelocie 1,6 2,2 m. W a r s t w a I2 Plejstoceńskie osady tarasów nadzalewowych - piaski drobne z domieszką kamieni oraz piaski drobne na granicy piasków zailonych, barwy brązowej, wilgotne. Stan gruntu określono na podstawie obserwacji postępu wiercenia oraz badań sondą dynamiczną na średnio zagęszczony, I D =50%. Piaski drobne występują w rejonie otworu nr 4 w przelocie od 1,0 do 2,6 m. W a r s t w a II2 Plejstoceńskie osady tarasów nadzalewowych - piaski średnie i piaski średnie z domieszką żwiru, barwy brązowej i szarej, wilgotne i nawodnione. Stan gruntu określono na GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 6

8 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. podstawie obserwacji postępu wiercenia na średnio zagęszczony, I D =50%. Piaski tworzą ciągłą warstwę w rejonie otworów 1,2,3,4. Do osiągniętej głębokości 3,0 m nie zostały przewiercone. W a r s t w a III2 Plejstoceńskie osady tarasów nadzalewowych - pospółki z fragmentami drewna, barwy szarej, nawodnione. Stan gruntu określono na podstawie obserwacji postępu wiercenia na średnio zagęszczony na granicy luźnego, I D =35%. Pospółki warstwy III2 występują w rejonie otworu nr 5, od głębokości 2,5 m i do osiągniętej głębokości 3,0 m nie zostały przewiercone. 3.3 Ocena wysadzinowości podłoża W strefie bezpośredniego oddziaływania nawierzchni na podłoże występują: W a r s t w a Mga Nasypy budowlane składają się głównie z gruntów sypkich frakcji piaszczystej, żwirowej i kamienistej. Grunty tego typu są gruntami niewysadzinowymi. W a r s t w a Mgb Nasypy niebudowlane na podstawie analizy uziarnienia stwierdzono, że nasypy niebudowlane z otworów nr 2 i 4 zawierają od 4,2 do 6,8 % frakcji <0,02 mm i od 16,7 do 20,1 % frakcji <0,075 mm. Wg PN-S-02205:1998 [11] są to grunty wątpliwe. Ze względu na obecność domieszek części organicznych w ilości do 6 % przyjęto, że rozpatrywane nasypy należą do gruntów wysadzinowych. W a r s t w a C4, C3 Piaski zailone i gliny pylaste zawierają powyżej 10% frakcji <0,02 mm i powyżej 30% frakcji <0,075 mm. Są to grunty bardzo wysadzinowe. W a r s t w a I2, II2, II2 Piaski drobne, średnie i pospółki zawierają poniżej 3% frakcji <0,02 mm i poniżej 15% frakcji <0,075 mm. Są to grunty niewysadzinowe. 3.4 Warunki hydrogeologiczne W podłożu modernizowanych dróg, na głębokości 2,5 2,7 m występuje ciągły poziom wód gruntowych o zwierciadle swobodnym. Prace terenowe prowadzono w okresie o średnim stanie wód podziemnych i powierzchniowych. Poziom zwierciadła może ulegać sezonowym wahaniom w zakresie ± 0,5 m od stanu z dnia wykonywania badań. GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 7

9 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. 3.5 Kategoria geotechniczna obiektu budowlanego i ocena przydatności gruntów występujących w podłożu na potrzeby budownictwa W podłożu modernizowanych dróg, do głębokości 0,7 2,0 m występują grunty antropogeniczne głównie nasypy niebudowlane (niekontrolowane) w stanie średnio zagęszczonym i średnio zagęszczonym na granicy luźnego. Są to grunty niejednorodne w składzie i stanie, o obniżonej nośności. Poniżej nasypów zalegają rodzime grunty nośne piaski zailone i gliny pylaste o konsystencji zwartej i twardoplastycznej oraz piaski drobne i średnie w stanie średnio zagęszczonym. Woda gruntowa występuje poniżej poziomu projektowanych prac ziemnych. Słabonośne nasypy niebudowlane powinny zostać wykorytowane prze ułożeniem konstrukcji drogi. Przy częściowej wymianie nasypów i odpowiednim wzmocnieniu konstrukcji nawierzchni warunki gruntowe można zaliczyć do prostych. 4. Wnioski 1. Podłoże badanego terenu jest uwarstwione i charakteryzuje się prostą budową geologiczną. Pod nasypami występują grunty nośne - piaski zailone i gliny pylaste o konsystencji zwartej i twardoplastycznej oraz piaski drobne i średnie w stanie średnio zagęszczonym. 2. Wierzchnią warstwę w granicach pasa drogowego stanowią grunty antropogeniczne - nasypy niebudowlane o miąższości do 2,0 m. 3. Grunty antropogeniczne - nasypy niebudowlane warstwy Mgb są gruntami niejednorodnymi w składzie i stanie, charakteryzują się obniżoną nośnością. 4. Grunty nasypowe mogą stanowić podłoże projektowanej drogi, jeżeli badania płytą VSS wykażą dopuszczalne wartości wtórnego modułu odkształcenia. 5. Woda gruntowa występuje w postaci ciągłego, swobodnego poziomu na głębokości od 2,5 do 2,7 m p.p.t. 6. Poziom zwierciadła może ulegać sezonowym wahaniom w zakresie ± 0,5 m od stanu z dnia wykonywania badań. 7. W pobliżu projektowanej inwestycji nie ma punktów monitoringowych pozwalających na dokładną ocenę wahań zwierciadła wód gruntowych. Wielkość wahań zwierciadła podano orientacyjnie, na podstawie porównania z terenami o podobnych warunkach hydrogeologicznych. 8. Według klasyfikacji na cele budowy dróg [3] warunki wodne należy zaliczyć do dobrych. 9. Nasypy niebudowlane są gruntami wysadzinowymi. GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 8

10 Opinia geotechniczna ustalająca warunki posadawiania konstrukcji nowej nawierzchni dróg przeznaczonych do przebudowy Wyszków Śląski. 10. W miejscach występowania w strefie oddziaływania nawierzchni na podłoże nasypów niebudowlanych o obniżonej nośności zaleca się ich wymianę lub wzmocnienie przez stabilizację spoiwem (cementem, wapnem lub aktywnym popiołem lotnym). 11. Projektowana inwestycja, ze względu na jej charakter (wykonywanie wykopów do głębokości 1,2 m i nasypów do wysokości 3,0 m) oraz proste warunki gruntowe zalicza się do I kategorii geotechnicznej [2]. 12. Zakres wykonanych badań geotechnicznych jest wystarczający do prawidłowego zaprojektowania konstrukcji nawierzchni. Dla I kategorii geotechnicznej obiektu budowlanego geotechniczne warunki posadawiania przedstawia się w formie Opinii geotechnicznej [2]. Nie jest wymagane opracowanie Dokumentacji badań podłoża gruntowego oraz Projektu geotechnicznego. Opracował: mgr Grzegorz Buratyński GeoJust s.c Wrocław, pl. Powstańców Śląskich 8/1 9

11

12

13

14

15

16

17 I I I , , ,94

18 Tabela parametrów geotechnicznych nr arch.: 43/14 zał. nr 5 Obiekt: Wyszków Śląski - przebudowa dróg OBJAŚNIENIA GEOLOGICZNE Data : Opracował: lipiec 2014 mgr Grzegorz Buratyński wartość ustalona w badaniach makroskopowych lub na podstawie obserwacji postępu wiercenia PARAMETRY GEOTECHNICZNE wartość ustalona w badaniach polowych - sondowania DPL, SLVT, FVT wartość ustalona w badaniach laboratoryjnych wartości wyprowadzone wartość ustalona na postawie korelacji opublikowanych w normach i literaturze Kąt tarcia wewnętrznego (korelacje wg PN-B-03020:1981) Edometryczny moduł ściśliwości pierwotnej (korelacje wg PN-B-03020:1981) Moduł pierwotnego odkształcenia gruntu (korelacje wg PN-B-03020:1981) Wilgotność naturalna Gęstość objętościowa Wskaźnik konsystencji Stopień plastyczności Grunt wilgotny Grunt nawodniony Grunt wilgotny Grunt nawodniony Spójność (korelacje wg PN-B-03020:1981) I C I L w n ρ ρ w n [%] [t/m 3 ] [t/m 3 ] c [kpa] ϕ [ o ] M 0 [MPa] E 0 Profil stratygraficzno - litologiczny Warstwa geotechniczna Symbol gruntu wg PN-EN ISO :2006 [wg PN-B-02480:1986] I D [%] Symbol geologicznej konsolidacji gruntu wg PN-B-03020:1981 Stopień zagęszczenia Opis litologiczno - genetyczno - stratygraficzny [%] [MPa] MgQh Grunty antropogeniczne - nasypy budowlane - piaski średnie z domieszką kruszywa łamanego, barwy szarej Mg a comsamg [nb(ps,k)] 70 3,0 1,85 35, Grunty antropogeniczne - nasypy niebudowlane - mieszanina gruntów mineralnych (piasku średniego, piasku zailonego) ze żwirem, humusem, kamieniami i okruchami cegły, barwy brązowej, brązowoczarnej i czarnej MgQh Mg b orcomsamg [nn(ps,k,h)] orcomsamg [nn(pg,ż, C,K,H)] g r u n t y a n t r o p o g e n i c z n e, n a s y p y n i e k o n t r o l o w a n e, n i e j e d n o r o d n e - s ł a b o n o ś n e R FP Qh Holoceńskie osady rzeczne tarasów zalewowych (mady rzeczne) - piaski zailone na granicy gliny ilastej, barwy szarobrązowej C 4 clsa/ sasicl [Pg/Gp] C 1,00 0,00 12,5 2,20 30,0 18, R FP Qh Holoceńskie osady rzeczne tarasów zalewowych (mady rzeczne) - gliny pylaste z domieszką części organicznych, barwy brązowoszarej C 3 orsaclsi [GπH] C 0,80 0,20 20,0 2,10 17,0 14, R T Qp 4 R T Qp 4 Plejstoceńskie osady tarasów nadzalewowych - piaski drobne z domieszką kamieni oraz piaski drobne na granicy piasków zailonych, barwy brązowej Plejstoceńskie osady tarasów nadzalewowych - piaski średnie i piaski średnie z domieszką żwiru, barwy brązowej i szarej I 2 II 2 cofsa [Pd+K] FSa/clSa [Pd zag.] MSa [Ps] grmsa [Ps+Ż] ,0 14,0 22,0 1,75 1,85 2,00 30,5 33, R T Qp 4 Plejstoceńskie osady tarasów nadzalewowych - pospółki z fragmentami drewna, barwy szarej III 2 orgrsa [Po+ drewno] 35 21,0 2,00 37,

19 Objaśnienia symboli i znaków użytych na przekrojach i kartach otworów Symbole geotechniczne gruntów wg normy PN-EN ISO :2006 nr arch.: 43/14 zał. nr 6 GRUNTY MINERALNE RODZIME (NIESKALISTE) Gr Żwir sagr Żwir piaszczysty grsa Piasek ze żwirem (pospółka) CSa Piasek gruby MSa Piasek średni FSa Piasek drobny sigr Żwir pylasty clgr Żwir ilasty (pospółka ilasta) sasigr Żwir pylasto-piaszczysty sisagr Żwir piaszczysto-pylasty (pospółka ilasta) grsisa Piasek pylasty ze żwirem grclsa Piasek ilasty ze żwirem sisa Piasek zapylony clsa Piasek zailony grsi Pył ze żwirem saclsi Glina pylasta sasicl Glina ilasta Si Pył clsi Pył ilasty sasi Pył piaszczysty Cl Ił sacl Ił piaszczysty sicl Ił pylasty sicl przewarstwienia FRAKCJE Frakcja główna: drugorzędna: Wymiary cząstek [mm]: Bo Głazy bo > 200 Co Kamienie co Gr Żwir gr 2,0 63 Sa Piasek sa 0,063 2,0 Si Pył si 0,002 0,063 Cl Ił cl <0,002 GRUNTY ORGANICZNE RODZIME Or grunt organiczny: Niskoorganiczny (humus) 2% < C OM 6% Organiczny (namuł, gytia) 6% < C OM 20% Wysokoorganiczny (torf) 20% < C OM xmg x GRUNTY ANTROPOGENICZNE grunt antropogeniczny każda kombinacja składników SYMBOLE GENETYCZNE Mg antropogeniczne E eoliczne: O organiczne: E D wydmowe O R rzeczne E L lessy i g. lessopodobne O S bagienne GL lodowcowe: O L jeziorne GL M morenowe O H zastoiskowe GL F fluwioglacjalne M osady morskie GL K zastoiskowe R rzeczne: EL eluwia R CH korytowe D deluwia R FP tarasów zalewowych C koluwia R T tarasów nadzalewowych W X zwietrzeliny: R D deltowe W RU rumosze L jeziorne W RE rezidua SYMBOLE STRATYGRAFICZNE Q Czwartorzęd J Jura S Sylur Qh Holocen T Trias O Ordowik Qp Plejstocen P Perm Cm Kambr Tr Trzeciorzęd C Karbon Pr Prekambr Cr Kreda D Dewon SYMBOLE WARSTW GEOTECHNICZNYCH grunty gruboziarniste (niespoiste): X - symbol skały I piaski zapylone i drobne 1 luźne II piaski średnie i grube 2 średnio zagęszczone III pospółki i żwiry 3 zagęszczone grunty drobnoziarniste (spoiste): A morenowe skonsolidowane 1 miękkoplastyczne B morenowe nieskonsolidowane i b. miękkoplastyczne i pozostałe skonsolidowane 2 plastyczne C nieskonsolidowane 3 twardoplastyczne D iły 4 zwarte O grunty organiczne 1 324,12 0,5 1,0 1,5 x DPL 9,0 S numer punktu badawczego (otworu, wykopu) rzędna terenu (w m n.p.m.) OPRÓBOWANIE WIERCENIA OZNACZENIE WODY W WIERCENIU OZNACZENIE RODZAJU BADAŃ I SONDOWAŃ DPL dynamiczną lekką FVT krzyżakową DPM dynamiczną średnią SPT dynamiczną, cylindryczną DPH dynamiczną ciężką CPT statyczną CPT SLVT udarowo-obrotową CPTU statyczną CPTU głębokość otworu otwór suchy / rzędna ustabilizowanego zwierciadła wody (w m n.p.m.) INNE OZNACZENIA I D = 45% stopień zagęszczenia I C = 0,70 wskaźnik konsystencji I L = 0,30 stopień plastyczności (I L=1-I C) c fv = 125 wytrzymałość na ścinanie bez odpływu [kpa] II1, B3 symbole warstw geotechnicznych granice warstw geotechnicznych su mw w m nw 2,8 3,8 5,5 próbka o naturalnej strukturze kategoria próbki A (A) próbka o naturalnej wilgotności kategoria próbki B (B) próbka o naturalnym uziarnieniu kategoria próbki C (C) próbka do badań zanieczyszczenia gruntu - C (CH) próbka wody gruntowej (WG) piezometryczny poziom wody ustalony w czasie wiercenia i głębokość (w m p.p.t.) nawiercony poziom wody gruntowej i głębokość (w m p.p.t.) grunt nawodniony grunt mokry sączenie wody i głębokość (w m p.p.t.) penetrometr tłoczkowy (PP) ścinarka obrotowa, sonda krzyżakowa (TV, FVT) rodzaj sondowania i strefa przebadana sondą: SYMBOLE UŻYTE NA KARTACH OTWORÓW suchy mało wilgotny wilgotny mokry nawodniony wilgotność: konsystencja: bmpl bardzo miękkoplastyczna I C < 0,25 mpl miękkoplastyczna 0,25 < I C < 0,50 pl plastyczna 0,50 < I C < 0,75 tpl twardoplastyczna 0,75 < I C < 1,00 zw zwarta I C > 1,00 zagęszczenie: bln bardzo luźny 0% < I D < 15% ln luźny 15% < I D < 35% szg średnio zagęszczony 35% < I D < 65% zg zagęszczony 65% < I D < 85% bzg bardzo zagęszczony 85% < I D < 100%

20 Zestawienie wyników badań laboratoryjnych nr arch.: 43/14 zał. nr 7 Obiekt: Data : Opracował: L.p. Nr otworu Głębokość pobrania próbki [m p.p.t.] Kategoria próbki [A,B,C] Wilgotność Liczba wałeczkowań Konsystencja Wapnistość (0,+,++) Kamienista Żwirowa Piaskowa Pyłowa Iłowa > , ,002-0,063 < 0,002 Zawartość frakcji < 0,75 mm [%] Zawartość frakcji < 0,02 mm [%] BADANIA MAKROSKOPOWE ANALIZA UZIARNIENIA KONSYSTENCJA Wilgotność naturalna w n [%] Wskaźnik plastyczności I p Stopień plastyczności I L Gęstość objętościowa ρ [t/m 3 ] Gęstość objętościowa szkieletu gruntowego rd [t/m3] Granice CECHY FIZYCZNE Wskaźnik jednorodności C U Wskaźnik krzywizny C C Zawartość części organicznych C OM [%] POBRANE PRÓBKI Wyszków Śląski - przebudowa dróg Zawartość frakcji % [mm] lipiec 2014 mgr inż. Justyna Buratyńska Rodzaj gruntu wg PN-EN ISO :2006 Rodzaj gruntu wg PN-B-02480:1986 płynności w L plastyczności w p Wskaźnik konsystencji I C Wytrzymałość na ścinanie bez odpływu (metoda penetrometru) cu (corr)[kpa] Współczynnik filtracji k wg wzoru USBCS [m/dobę] Rodzaj gruntu i barwa 1 2 1,0 C coormsamg czarna w 0 0,0 23,0 57,6 19,4 clsigrsa Pog 11,460 20,07 6, ,8 C orcogrmsamg brązowa w 0 0,0 42,4 41,4 16,2 6,5 clsigrsa Pog 10,280 16,70 4, ,1 B sasicl/clsa szarobrązowa w 0/1 zw + 12,340

21 Wyszków Śląski nr otw. 2 gł. 1,0 m Pospółka gliniasta ił pył piasek żwir kamienie ,002 0,06 2,0 60,0 0,001 0,01 0, Rozmiar ziaren [mm] Wyszków Śląski nr otw. 4 gł. 0,8 m Pospółka gliniasta ił pył piasek żwir kamienie ,002 0,06 2,0 60,0 0,001 0,01 0, Rozmiar ziaren [mm]
