1 GEO GAL USŁUGI GEOLOGICZNE mgr inŝ. Aleksander Gałuszka Rzeszów, ul. Malczewskiego 11/23, tel OPINIA GEOTECHNICZNA dla budowy boiska wielofunkcyjnego, przebudowy istniejących trybun i budowy oświetlenia boisk miejscowość: RogóŜno działka nr 891 gmina: Łańcut Opracował: mgr inŝ. Aleksander Gałuszka upr. geologiczne nr VII-1358 Rzeszów, listopad 2012

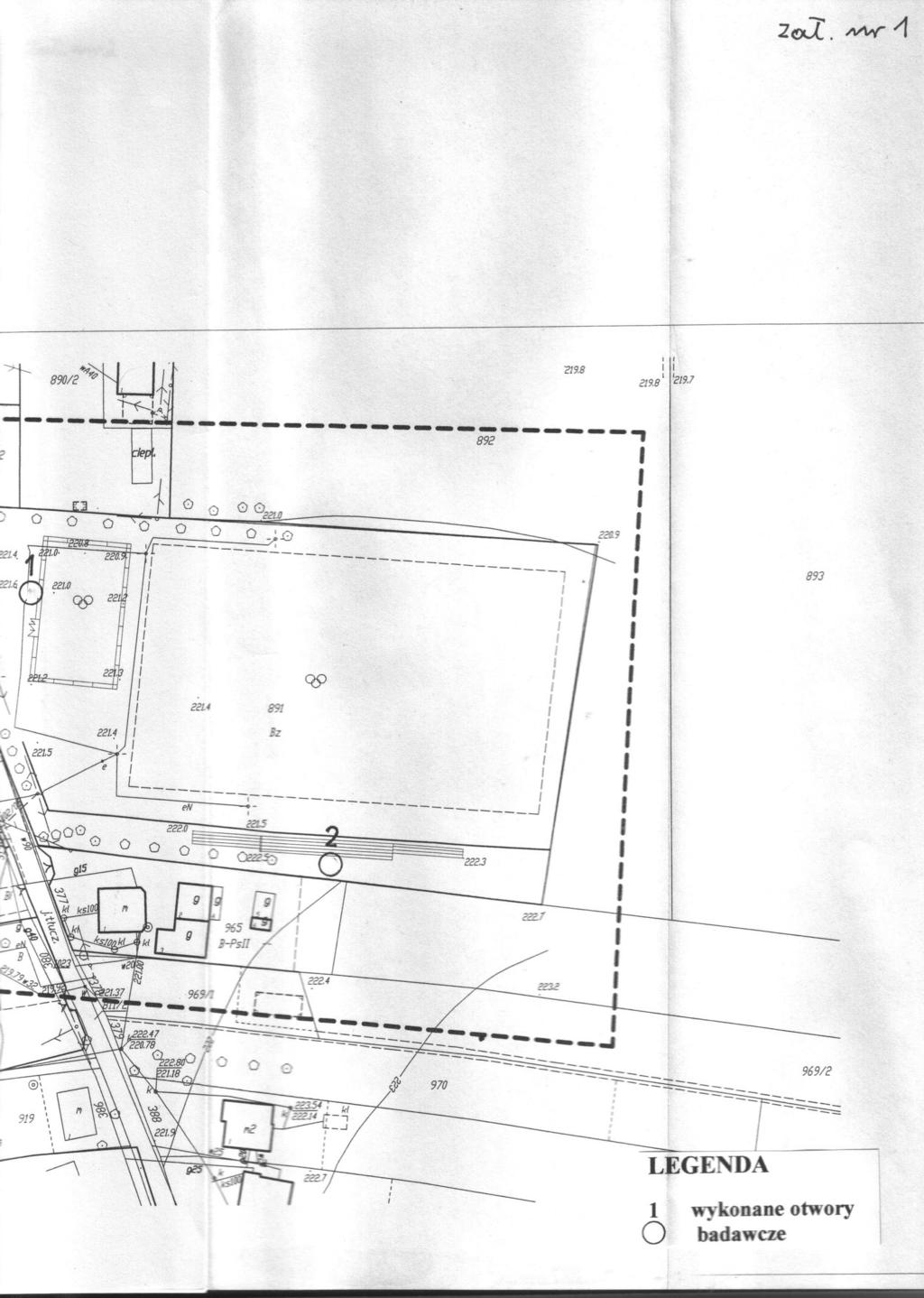

2 SPIS TREŚCI A. CZEŚĆ TEKSTOWA I. WSTĘP II. POŁOśENIE GEOGRAFICZNE III. BUDOWA GEOLOGICZNA I WARUNKI WODNE IV. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA V. WNIOSKI B. CZĘŚĆ GRAFICZNA I. MAPA DOKUMENTACYJNA W SKALI 1: 1000 Zał. nr 1 II. LEGENDA DO PRZEKROJÓW Zał. nr 2 III. KARTY OTWORÓW GEOTECHNICZNYCH Zał. nr 3 IV. OBJASNIENIA ZNAKÓW I SYMBOLI UśYTYCH NA PRZEKROJACH Zał. nr 4 2

3 I. WSTĘP Celem niniejszych badań jest ustalenie warunków gruntowo wodnych dla budowy boiska wielofunkcyjnego, przebudowy istniejących trybun i budowy oświetlenia boiska w RogóŜnie, na działce nr 891. Na badanym terenie wykonano 2 otwory badawcze do głębokości 5,0 m ppt. o łącznym metraŝu 10 mb. Rzędne otworów wyinterpolowano z mapy sytuacyjno wysokościowej w skali 1:1000. Podstawę prawną do wykonania opinii stanowi: Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012r., Nr 0, poz. 463); PN EN , Eurokod 7, Projektowanie geotechniczne, Zasady ogólne. PN EN , Eurokod 7, Projektowanie geotechniczne, Rozpoznanie i badanie podłoŝa gruntowego. PN EN ISO , Badania geotechniczne, Oznaczanie i klasyfikowanie gruntów. Polskie normy budowlane i literatura techniczna. II. POŁOśENIE GEOGRAFICZNE Administracyjnie badany teren połoŝony jest w miejscowości RogóŜno na działce nr 891. Pod względem morfologicznym teren badań połoŝony jest na wysoczyźnie plejstoceńskiej na wysokości 221,0 222,5 m npm. Spadki terenu nie przekraczają 2 %.. Usytuowanie otworów badawczych pokazano na mapie dokumentacyjnej (Zał. nr 1). III. BUDOWA GEOLOGICZNA I WARUNKI WODNE Omawiany teren połoŝony jest na południowych krańcach Zapadliska Przedkarpackiego. 3

4 PodłoŜe terenu budują mioceńskie iły warstwy przeworskie. Strop iłów zalega na głębokości ponad 25 metrów. Na nich leŝą osady rzeczne wykształcone w postaci Ŝwirów i piasków, a wyŝej glin i pyłów. Na osadach rzecznych znajdują się utwory eoliczne w postaci pyłów piaszczystych i pyłów. MiąŜszość osadów eolicznych wynosi ok. 15 m. Całość terenu przykrywa humus lub nasypy niekontrolowane (pył, humus) o miąŝszości 0,4 0,5 m. W wykonanych otworach badawczych wód gruntowych nie stwierdzono. Niewielkie sączenia wód mogą wystąpić na głębokości 1 2 m ppt. po roztopach śniegu lub po intensywnych opadach atmosferycznych. Stały poziom wód gruntowych znajduje się w warstwie piaszczysto Ŝwirowej na znacznej głębokości. IV. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA Dla scharakteryzowania warunków geotechnicznych dokonano podziału podłoŝa na warstwy geotechniczne. Podziału dokonano biorąc pod uwagę genezę, rodzaj i stan gruntów oraz opisywano zgodnie z PN EN ISO Wartości parametrów geotechnicznych ustalono metodami polowymi zgodnie z PN-EN , PN-EN oraz wykorzystując lokalne zaleŝności korelacyjne. Występujące w podłoŝu grunty zaliczono do 4 warstw geotechnicznych (z podziału na warstwy wyłączono humus i nasypy niekontrolowane): Warstwa I zaliczono tu pyły piaszczyste o konsystencji twardoplastycznej. Grunty te stwierdzono: w otworze nr 2 w poziomie 0,4 3,0 m. Warstwa II zaliczono tu pyły o konsystencji twardoplastycznej na pograniczu plastycznej, o I L =0,25. Osady te stwierdzono: w otworze nr 1 w poziomie 0,5 0,8 m, 1,5 2,9 m i poniŝej 4,0 m oraz w otworze nr 2 poniŝej głębokości 3,6 m. Warstwa III zaliczono tu pyły o konsystencji plastycznej, o I L =0,30. Utwory te stwierdzono: w otworze nr 1 w poziomie 0,8 1,5 m i w otworze nr 2 w poziomie 3,0 3,6 m. 4

5 Warstwa IV zaliczono tu pyły o konsystencji plastycznej, o I L =0,35. Grunty te stwierdzono: w otworze nr 1 w poziomie 2,9 4,0 m. Układ rozpoznanych warstw gruntów zobrazowano na profilach geotechnicznych (Zał. nr 3). Parametry geotechniczne gruntu podano w legendzie do przekrojów (Zał. nr 2) V. WNIOSKI 1. PodłoŜe terenu budują mioceńskie iły warstwy przeworskie. Strop iłów zalega na głębokości ponad 25 metrów. Na nich leŝą osady rzeczne wykształcone w postaci Ŝwirów i piasków, a wyŝej glin i pyłów. Na osadach rzecznych znajdują się utwory eoliczne w postaci pyłów piaszczystych i pyłów. MiąŜszość osadów eolicznych wynosi ok. 15 m. Całość terenu przykrywa humus lub nasypy niekontrolowane (pył, humus) o miąŝszości 0,4 0,5 m. 2. W wykonanych otworach badawczych wód gruntowych nie stwierdzono. Niewielkie sączenia wód mogą wystąpić na głębokości 1 2 m ppt. po roztopach śniegu lub po intensywnych opadach atmosferycznych. 3. Najkorzystniejszą warstwą do posadowienia stanowią pyły o konsystencji twardoplastycznej (warstwa I) lub twardoplastycznej na pograniczu plastycznej (warstwa II). 4. Pylaste podłoŝe posiada właściwości tiksotropowe, dlatego wykopy fundamentowe chronić przed zawilgoceniem. 5. Pyły są gruntami średnio przepuszczalnymi, o współczynniku filtracji k= m/s, dlatego wokół boisk naleŝy wykonać drenaŝ. 6. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn. 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. z 2012r, Nr 0, poz. 463), podłoŝe budowlane dokumentowanego terenu charakteryzuje się prostymi warunkami gruntowymi a projektowany obiekt moŝna zaliczyć do I kategorii geotechnicznej. opracował: 5

6

7 L E G E N D A D O P R Z E K R O J Ó W TEMAT: ROGÓśNO BUDOWA BOISKA WIELOFUNKCYJNEGO, PRZEBUDOWA ISTNIEJĄCYCH TRYBUN I BUDOWA OŚWIETLENIA BOISK OBJAŚNIENIA GEOLOGICZNE Wartość charakterystyczna x /n/ P A R A M E T R Y G E O T E C H N I C Z N E (określono na podstawie lokalnych zaleŝności korelacyjnych) STAN GRUNTU EDOMETRYCZNY MODUŁ ŚCIŚLIWOŚCI MODUŁ ODKSZTAŁCENIA PROFIL STRATYGRAFICZNO - LITOLOGICZNY.NR. WARSTWY GEOTECHNICZNEJ STOPIEŃ ZAGĘSZCZENIA STOPIEŃ PLASTYCZNOŚCI WILGOTNOŚĆ NATURALNA GĘSTOŚĆ OBJĘTOŚCIOWA SPÓJNOŚĆ KĄT TARCIA WEWNĘTRZNEGO PIERWOTNEJ WTÓRNEJ PIERWOTNEJ WTÓRNEJ WYTRZYMAŁOŚĆ NA ŚCINANIE OPIS LITOLOGICZNO GENETYCZNO STRATYGRAFICZNY Symbol gruntu wg PN 74/B ID IL WN % ρ Cu tm -3 Φu o Mo M Eo E τf Qh Nasyp (pył + humus) Humus Mg/nN (Si + H) H Qpe I Si 0, , Pyły I Si 0, , Pyły II Si 0, , Czwartorzęd Osady eoliczne Pyły III Si 0, ,

8 KARTA DOKUMENTACYJNA NR. OTW 1 OTWORU BADAWCZEGO RZĘDNA 221,0 DATA WYK TEMAT: ROGÓśNO BUDOWA BOISKA WIELOFUNKCYJNEGO, PRZEBUDOWA ISTNIEJĄCYCH TRYBUN I BUDOWA OŚWIETLENIA BOISK ŚREDNICA RUR I GŁĘBOKOŚĆ ZARUROWANIA ŚREDNICA I RODZAJ ŚWIDRA GŁĘBOKOŚĆ NAWIERCONEGO I USTABILIZOWANEGO ZWIERCIADŁA WÓD GŁĘBOKOŚĆ W M. PPT. PROFIL LITOLOGICZNY SKALA 1:100 PRZELOT WARSTW W M. RODZAJ GRUNTU I BARWA OPIS MAKROSKOPOWY GENEZA I WILGOTNOŚĆ STRATYGRAFIA ILOŚĆ WAŁECZKÓW STAN GRUNTU RODZAJ I GŁĘBOKOŚĆ POBRANEJ PRÓBY NR. WARSTWY GEOTECHNICZNEJ S Mg/nN (Si + H) Nasyp (pył + humus) Qh ln 0,5 Si 0,8 Pył pop. brązowy 0 / 1 tpl / pl II Si Pył brązowy 1 / 0 pl III 1,5 Si Pył sz. brązowy w 0 / 1 tpl / pl II 2,9 Qpe Si Pył brązowo szary 1 / 1 pl IV 4,0 Si Pył brązowo szary 0 / 1 tpl / pl II 5, ,5 1 H 0,4 Humus Qh ln Si 0,8 Pył brązowy 0 / 0 tpl 2 Si Pył sz. brązowy 0 / 0 tpl I S 2,5 w 3 Si Pył brązowo szary 0 / 0 tpl 3,0 Qpe Si Pył brązowo szary 1 / 0 pl III 3,6 4 5 Si Pył brązowo szary 0 / 1 tpl / pl II 5,0

9
