Opinia geotechniczna dla działek zlokalizowanych przy ul. Kolejowej w Konstancinie-Jeziornie

Wielkość: px
Rozpocząć pokaz od strony:

Download "Opinia geotechniczna dla działek zlokalizowanych przy ul. Kolejowej w Konstancinie-Jeziornie"

Transkrypt

1 Strona1 Opinia geotechniczna dla działek zlokalizowanych przy ul. Kolejowej w Konstancinie-Jeziornie Obręb 01-14, dz.ew. 130/2, 129/2, 127/2, 126/2, 125/2, 144, 136/2, 136/1 Obręb 01-23, dz.ew. 9/1, 9/2, 33/1, 33/2, 34/1, 34/2, 35/1, 35/2, 38/1, 39/1, 40/1, 41/1, 45/1, 46/1, 47/1, 49/1 Zleceniodawca: Urząd Miasta i Gminy Konstancin-Jeziorna ul. Warszawska 32, Konstancin-Jeziorna Opracował: mgr Paweł Jaśkiewicz upr. geol. nr VII-1578 Warszawa, październik 2012 r.

2 Strona2 Spis treści str. I. Wstęp 3 II. Zakres dokumentacji 3 III. Informacje o terenie 3 IV. Warunki gruntowe 4 V. Warunki hydrogeologiczne 5 VI. Wnioski 5 Spis załączników graficznych i tabelarycznych Zał. 1 Mapa lokalizacyjna w skali 1:50000 Zał. 2 Mapa dokumentacyjna w skali 1:1000 Zał. 3 Zał. 4 Zał. 5 Zał. 6 Zał. 7 Zał. 8 Tabela parametrów geotechnicznych gruntów Objaśnienia do przekroju Przekroje geotechniczne Karty otworów geotechnicznych Karty sondowań dynamicznych DPM Wyniki badań laboratoryjnych analiza granulometryczna gruntów niespoistych

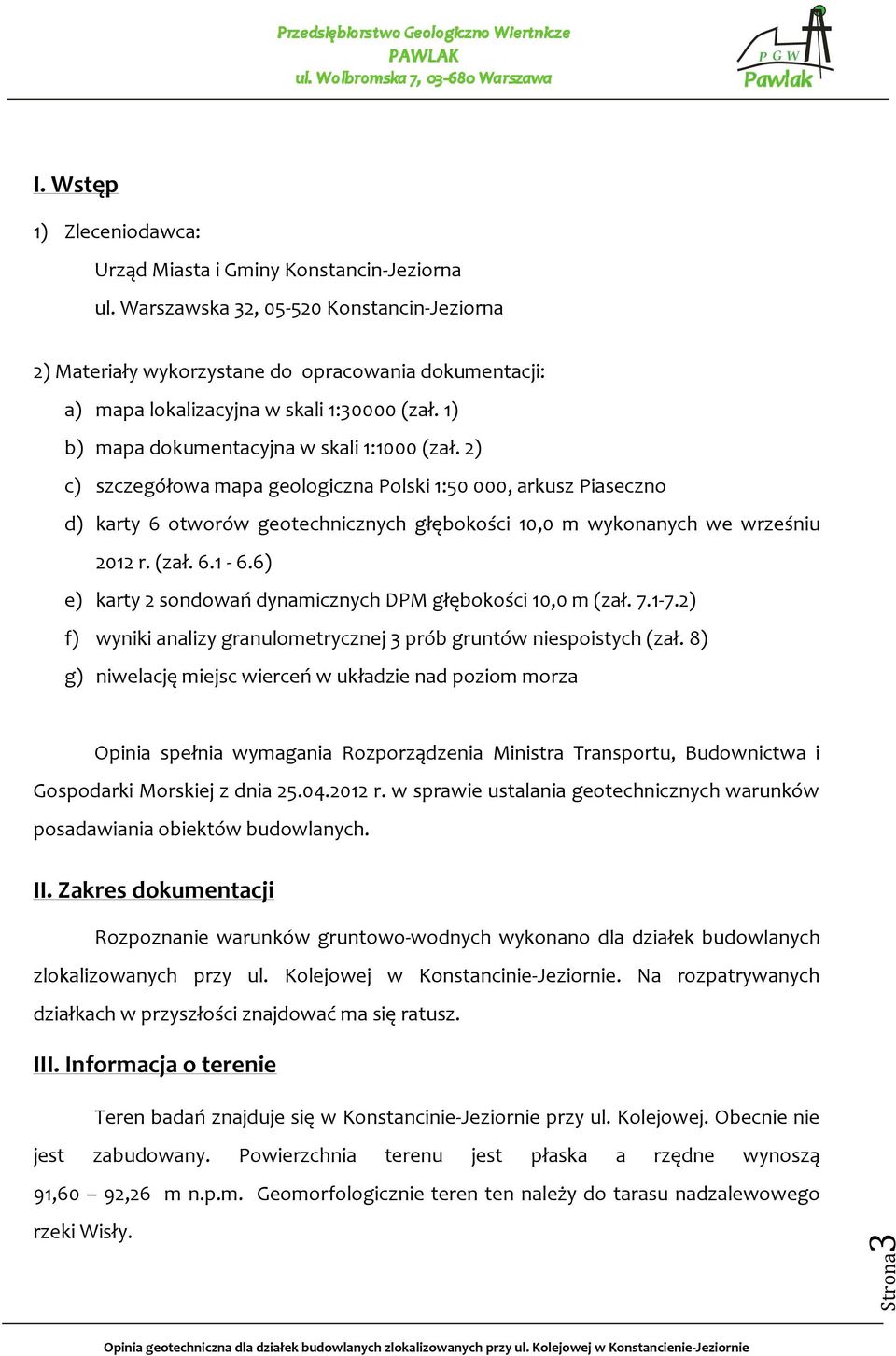

3 Strona3 I. Wstęp 1) Zleceniodawca: Urząd Miasta i Gminy Konstancin-Jeziorna ul. Warszawska 32, Konstancin-Jeziorna 2) Materiały wykorzystane do opracowania dokumentacji: a) mapa lokalizacyjna w skali 1:30000 (zał. 1) b) mapa dokumentacyjna w skali 1:1000 (zał. 2) c) szczegółowa mapa geologiczna Polski 1:50 000, arkusz Piaseczno d) karty 6 otworów geotechnicznych głębokości 10,0 m wykonanych we wrześniu 2012 r. (zał ) e) karty 2 sondowań dynamicznych DPM głębokości 10,0 m (zał ) f) wyniki analizy granulometrycznej 3 prób gruntów niespoistych (zał. 8) g) niwelację miejsc wierceń w układzie nad poziom morza Opinia spełnia wymagania Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. II. Zakres dokumentacji Rozpoznanie warunków gruntowo-wodnych wykonano dla działek budowlanych zlokalizowanych przy ul. Kolejowej w Konstancinie-Jeziornie. Na rozpatrywanych działkach w przyszłości znajdować ma się ratusz. III. Informacja o terenie Teren badań znajduje się w Konstancinie-Jeziornie przy ul. Kolejowej. Obecnie nie jest zabudowany. Powierzchnia terenu jest płaska a rzędne wynoszą 91,60 92,26 m n.p.m. Geomorfologicznie teren ten należy do tarasu nadzalewowego rzeki Wisły.

4 Strona4 IV. Warunki gruntowe Powierzchniową warstwę terenu stanowi nasyp, pod którym występują piaski rzeczne. Lokalnie występują mady rzeczne o małej miąższości. Podział na warstwy został dokonany na podstawie litologii i stanu gruntów. Wzajemny układ warstw został zilustrowany na przekrojach geotechnicznych (zał. 5). Warstwa geotechniczna I Warstwę tą stanowią grunty antropogeniczne (nasypy niekontrolowane) o miąższości od 0,5 do 1,3 m. Nasypy składają się w przeważającej części z humusu, piasków drobnych oraz gruzu ceglanego. Grunty te są nienośne i nie mogą stanowić podłoża budowlanego. Warstwa geotechniczna II Stanowią ją piaski rzeczne wykształcona w postaci piasków drobnych, piasków średnich oraz lokalnie piasków pylastych i grubych. Piaski rzeczne występują na badanym terenie bezpośrednio pod warstwą nasypów. W przypowierzchniowej części piaski są drobne (lokalnie pylaste) wraz z głębokością przechodząc w piaski średnie i grube. Grunty warstwy II nawiercono od głębokości 0,5 1,3 m p.p.t. Warstwy tej nie przewiercono do głębokości 10,0 m p.p.t. Piaski rzeczne nie są jednorodne pod względem zagęszczenia. Stopień zagęszczenia zawiera się w granicach I D = 0,57 0,75. Jako uśrednioną wartość dla całego rozpoznanego profilu proponuje się przyjąć stopień zagęszczenia I D = 0,6. Ze względu na zmienność uziarnienia oraz stopień zagęszczenia podzielono warstwę II na podwarstwy: IIa - piaski pylaste i drobne, średniozagęszczone o stopniu zagęszczenia I D = 0,6, IIb - piaski średnie i grube, średniozagęszczone o stopniu zagęszczenia I D = 0,6. Warstwa geotechniczna III Mada rzeczna nawiercona została jedynie w przypowierzchniowej części profilu 2 na głębokości 1,3 2,2 m p.p.t. Wykształcona jest w postaci twardoplastycznej gliny pylastej o stopniu plastyczności I L = 0,20. Układ warstw w podłożu ilustrują załączone przekroje. Parametry geotechniczne gruntów tworzących wydzielone warstwy podano w objaśnieniach do przekrojów.

5 Strona5 V. Warunki hydrogeologiczne Na badanym terenie występuje rozległa i zasobna w wodę warstwa wodonośna. Zwierciadło ma charakter swobodny. We wrześniu 2012 r. wodę gruntową nawiercono na głębokości 3,80 4,60 m p.p.t. tj. na rzędnej ca. 87,70 m n.p.m. Aktualny poziom zwierciadła wód gruntowych można uznać za niski. Stan maksymalny prognozuje się 1,0 m powyżej stwierdzonego to jest na rzędnej 88,7 m n.p.m. VI. Wnioski 1) Podłoże gruntowe rozpatrywanych działek stanowią średniozagęszczone piaski drobne, średnie, grube oraz lokalnie pylaste o stopniu zagęszczenia I D = 0,6 a także twardoplastyczna glina pylasta o stopniu plastyczności I L = 0,20. 2) Wodę gruntową nawiercono na głębokości 3,80 4,60 m p.p.t. tj. na rzędnej ca. 87,70 m n.p.m. 3) Stan maksymalny zwierciadła wody gruntowej prognozuje się 1,0 m powyżej stwierdzonego to jest na rzędnej 88,7 m n.p.m. 4) Po wybraniu projektu architektonicznego budynku ratusza należy przeprowadzić dokładniejsze rozpoznanie geotechniczne bądź geologiczno-inżynierskie.
