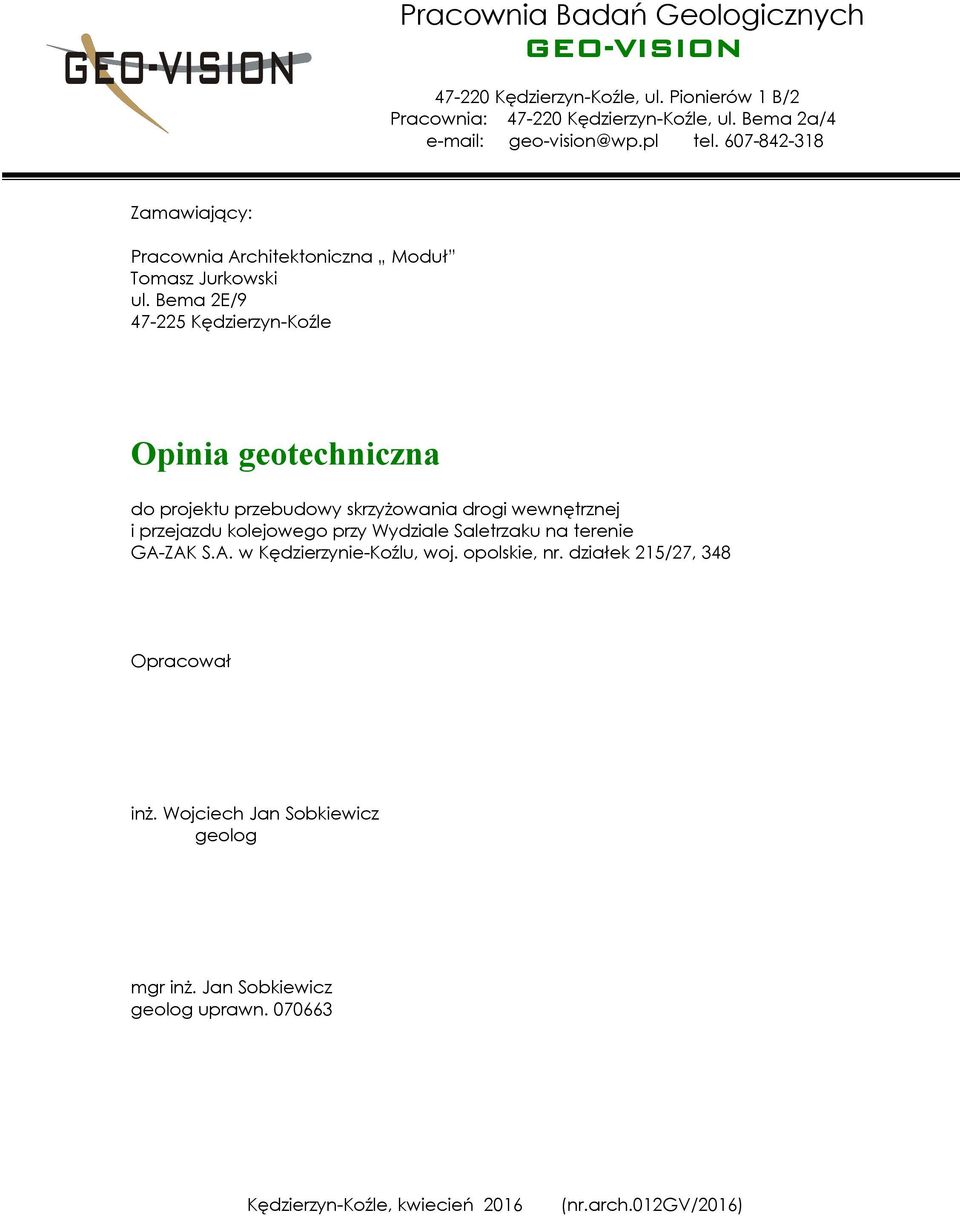

1 Pracownia Badań Geologicznych GEO-VISION Kędzierzyn-Koźle, ul. Pionierów 1 B/2 Pracownia: Kędzierzyn-Koźle, ul. Bema 2a/4 geo-vision@wp.pl tel Zamawiający: Pracownia Architektoniczna Moduł Tomasz Jurkowski ul. Bema 2E/ Kędzierzyn-Koźle Opinia geotechniczna do projektu przebudowy skrzyżowania drogi wewnętrznej i przejazdu kolejowego przy Wydziale Saletrzaku na terenie GA-ZAK S.A. w Kędzierzynie-Koźlu, woj. opolskie, nr. działek 215/27, 348 Opracował inż. Wojciech Jan Sobkiewicz geolog mgr inż. Jan Sobkiewicz geolog uprawn Kędzierzyn-Koźle, kwiecień 2016 (nr.arch.012gv/2016)

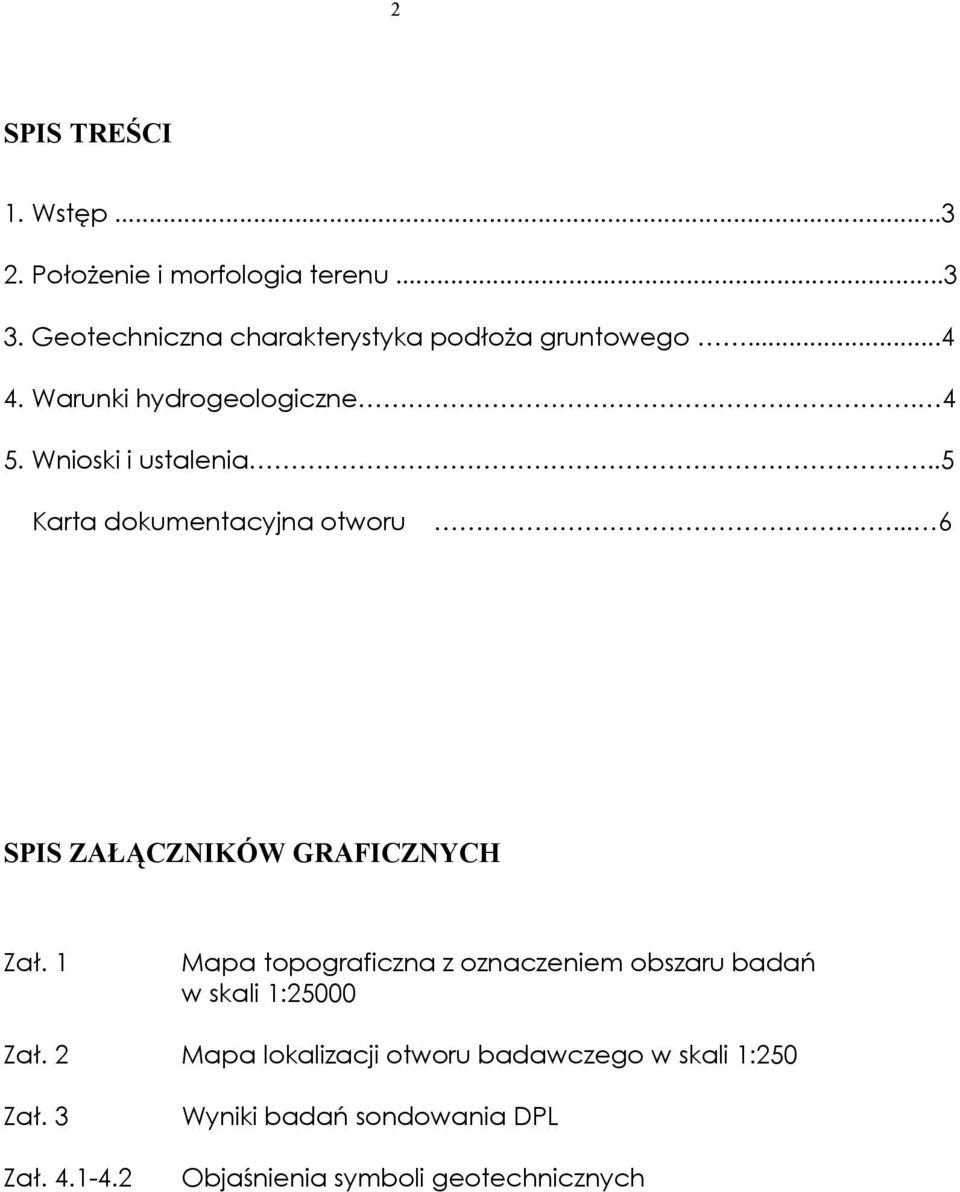

2 2 SPIS TREŚCI 1. Wstęp Położenie i morfologia terenu Geotechniczna charakterystyka podłoża gruntowego Warunki hydrogeologiczne Wnioski i ustalenia..5 Karta dokumentacyjna otworu SPIS ZAŁĄCZNIKÓW GRAFICZNYCH Zał. 1 Mapa topograficzna z oznaczeniem obszaru badań w skali 1:25000 Zał. 2 Mapa lokalizacji otworu badawczego w skali 1:250 Zał. 3 Zał Wyniki badań sondowania DPL Objaśnienia symboli geotechnicznych

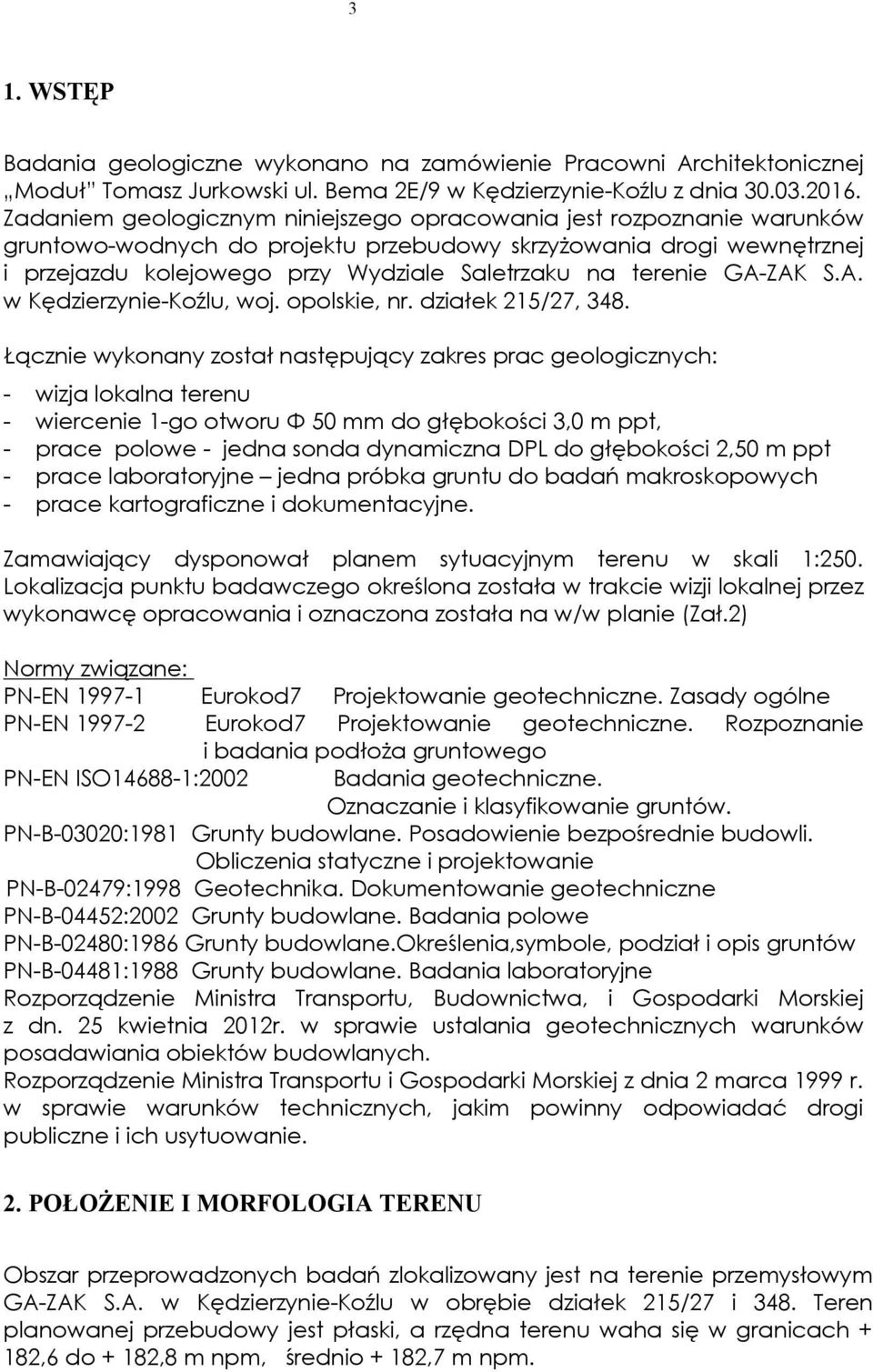

3 3 1. WSTĘP Badania geologiczne wykonano na zamówienie Pracowni Architektonicznej Moduł Tomasz Jurkowski ul. Bema 2E/9 w Kędzierzynie-Koźlu z dnia Zadaniem geologicznym niniejszego opracowania jest rozpoznanie warunków gruntowo-wodnych do projektu przebudowy skrzyżowania drogi wewnętrznej i przejazdu kolejowego przy Wydziale Saletrzaku na terenie GA-ZAK S.A. w Kędzierzynie-Koźlu, woj. opolskie, nr. działek 215/27, 348. Łącznie wykonany został następujący zakres prac geologicznych: - wizja lokalna terenu - wiercenie 1-go otworu Φ 50 mm do głębokości 3,0 m ppt, - prace polowe - jedna sonda dynamiczna DPL do głębokości 2,50 m ppt - prace laboratoryjne jedna próbka gruntu do badań makroskopowych - prace kartograficzne i dokumentacyjne. Zamawiający dysponował planem sytuacyjnym terenu w skali 1:250. Lokalizacja punktu badawczego określona została w trakcie wizji lokalnej przez wykonawcę opracowania i oznaczona została na w/w planie (Zał.2) Normy związane: PN-EN Eurokod7 Projektowanie geotechniczne. Zasady ogólne PN-EN Eurokod7 Projektowanie geotechniczne. Rozpoznanie i badania podłoża gruntowego PN-EN ISO :2002 Badania geotechniczne. Oznaczanie i klasyfikowanie gruntów. PN-B-03020:1981 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-B-02479:1998 Geotechnika. Dokumentowanie geotechniczne PN-B-04452:2002 Grunty budowlane. Badania polowe PN-B-02480:1986 Grunty budowlane.określenia,symbole, podział i opis gruntów PN-B-04481:1988 Grunty budowlane. Badania laboratoryjne Rozporządzenie Ministra Transportu, Budownictwa, i Gospodarki Morskiej z dn. 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. 2. POŁOŻENIE I MORFOLOGIA TERENU Obszar przeprowadzonych badań zlokalizowany jest na terenie przemysłowym GA-ZAK S.A. w Kędzierzynie-Koźlu w obrębie działek 215/27 i 348. Teren planowanej przebudowy jest płaski, a rzędna terenu waha się w granicach + 182,6 do + 182,8 m npm, średnio + 182,7 m npm.

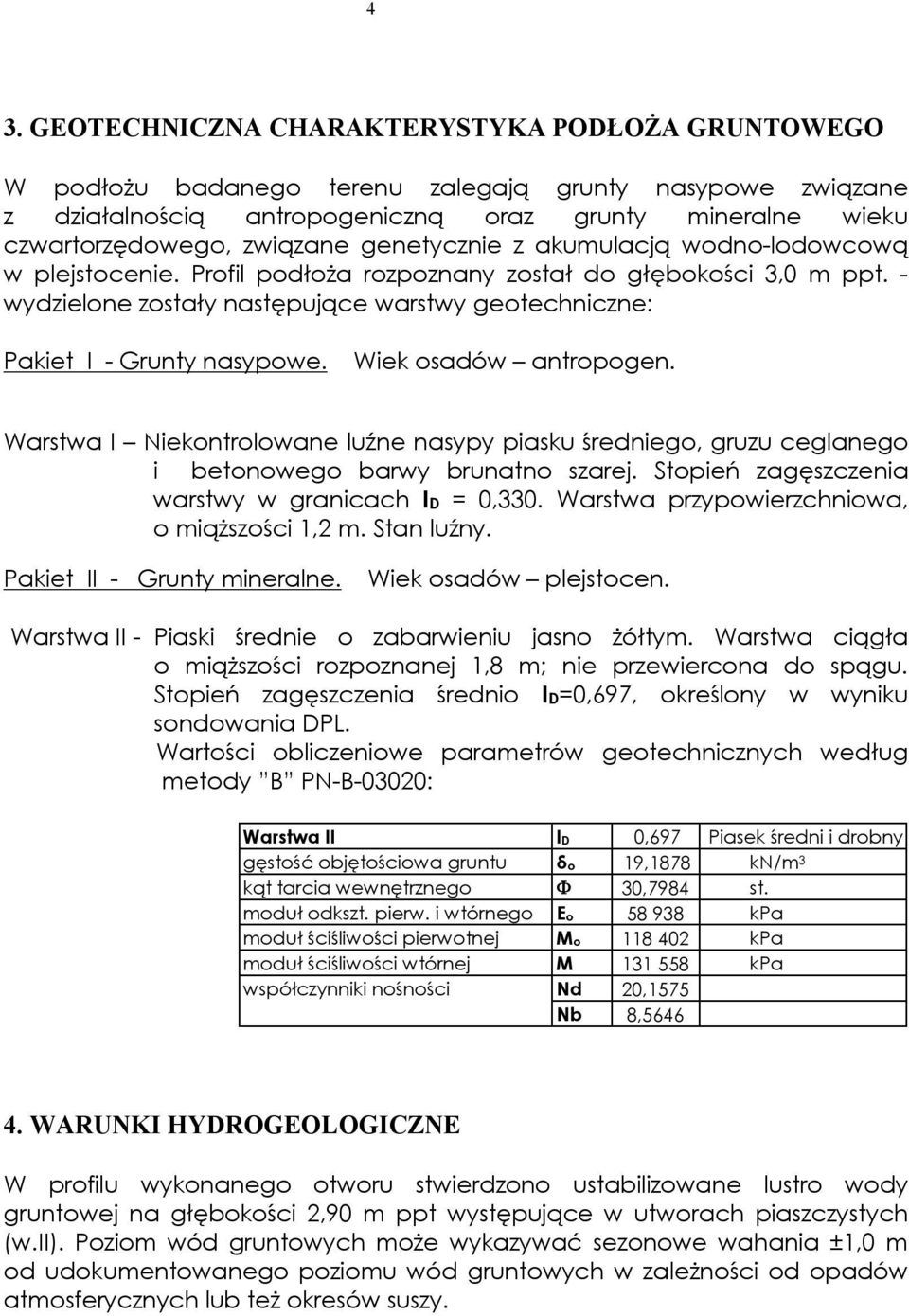

4 4 3. GEOTECHNICZNA CHARAKTERYSTYKA PODŁOŻA GRUNTOWEGO W podłożu badanego terenu zalegają grunty nasypowe związane z działalnością antropogeniczną oraz grunty mineralne wieku czwartorzędowego, związane genetycznie z akumulacją wodno-lodowcową w plejstocenie. Profil podłoża rozpoznany został do głębokości 3,0 m ppt. - wydzielone zostały następujące warstwy geotechniczne: Pakiet I - Grunty nasypowe. Wiek osadów antropogen. Warstwa I Niekontrolowane luźne nasypy piasku średniego, gruzu ceglanego i betonowego barwy brunatno szarej. Stopień zagęszczenia warstwy w granicach ID = 0,330. Warstwa przypowierzchniowa, o miąższości 1,2 m. Stan luźny. Pakiet II - Grunty mineralne. Wiek osadów plejstocen. Warstwa II - Piaski średnie o zabarwieniu jasno żółtym. Warstwa ciągła o miąższości rozpoznanej 1,8 m; nie przewiercona do spągu. Stopień zagęszczenia średnio ID=0,697, określony w wyniku sondowania DPL. Wartości obliczeniowe parametrów geotechnicznych według metody B PN-B-03020: Warstwa II ID 0,697 Piasek średni i drobny gęstość objętościowa gruntu δo 19,1878 kn/m 3 kąt tarcia wewnętrznego 30,7984 st. moduł odkszt. pierw. i wtórnego Eo kpa moduł ściśliwości pierwotnej Mo kpa moduł ściśliwości wtórnej M kpa współczynniki nośności Nd 20,1575 Nb 8, WARUNKI HYDROGEOLOGICZNE W profilu wykonanego otworu stwierdzono ustabilizowane lustro wody gruntowej na głębokości 2,90 m ppt występujące w utworach piaszczystych (w.ii). Poziom wód gruntowych może wykazywać sezonowe wahania ±1,0 m od udokumentowanego poziomu wód gruntowych w zależności od opadów atmosferycznych lub też okresów suszy.

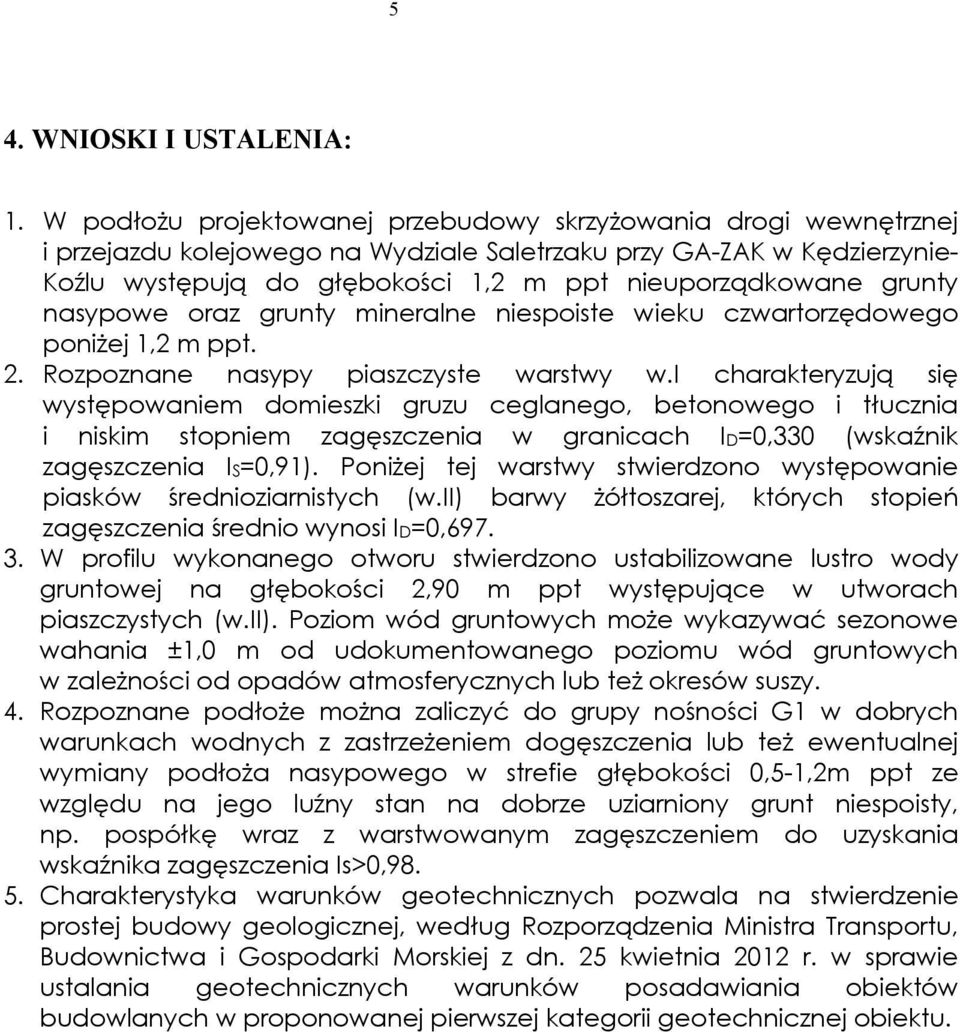

5 5 4. WNIOSKI I USTALENIA: 1. W podłożu projektowanej przebudowy skrzyżowania drogi wewnętrznej i przejazdu kolejowego na Wydziale Saletrzaku przy GA-ZAK w Kędzierzynie- Koźlu występują do głębokości 1,2 m ppt nieuporządkowane grunty nasypowe oraz grunty mineralne niespoiste wieku czwartorzędowego poniżej 1,2 m ppt. 2. Rozpoznane nasypy piaszczyste warstwy w.i charakteryzują się występowaniem domieszki gruzu ceglanego, betonowego i tłucznia i niskim stopniem zagęszczenia w granicach ID=0,330 (wskaźnik zagęszczenia IS=0,91). Poniżej tej warstwy stwierdzono występowanie piasków średnioziarnistych (w.ii) barwy żółtoszarej, których stopień zagęszczenia średnio wynosi ID=0, W profilu wykonanego otworu stwierdzono ustabilizowane lustro wody gruntowej na głębokości 2,90 m ppt występujące w utworach piaszczystych (w.ii). Poziom wód gruntowych może wykazywać sezonowe wahania ±1,0 m od udokumentowanego poziomu wód gruntowych w zależności od opadów atmosferycznych lub też okresów suszy. 4. Rozpoznane podłoże można zaliczyć do grupy nośności G1 w dobrych warunkach wodnych z zastrzeżeniem dogęszczenia lub też ewentualnej wymiany podłoża nasypowego w strefie głębokości 0,5-1,2m ppt ze względu na jego luźny stan na dobrze uziarniony grunt niespoisty, np. pospółkę wraz z warstwowanym zagęszczeniem do uzyskania wskaźnika zagęszczenia Is>0, Charakterystyka warunków geotechnicznych pozwala na stwierdzenie prostej budowy geologicznej, według Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn. 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych w proponowanej pierwszej kategorii geotechnicznej obiektu.

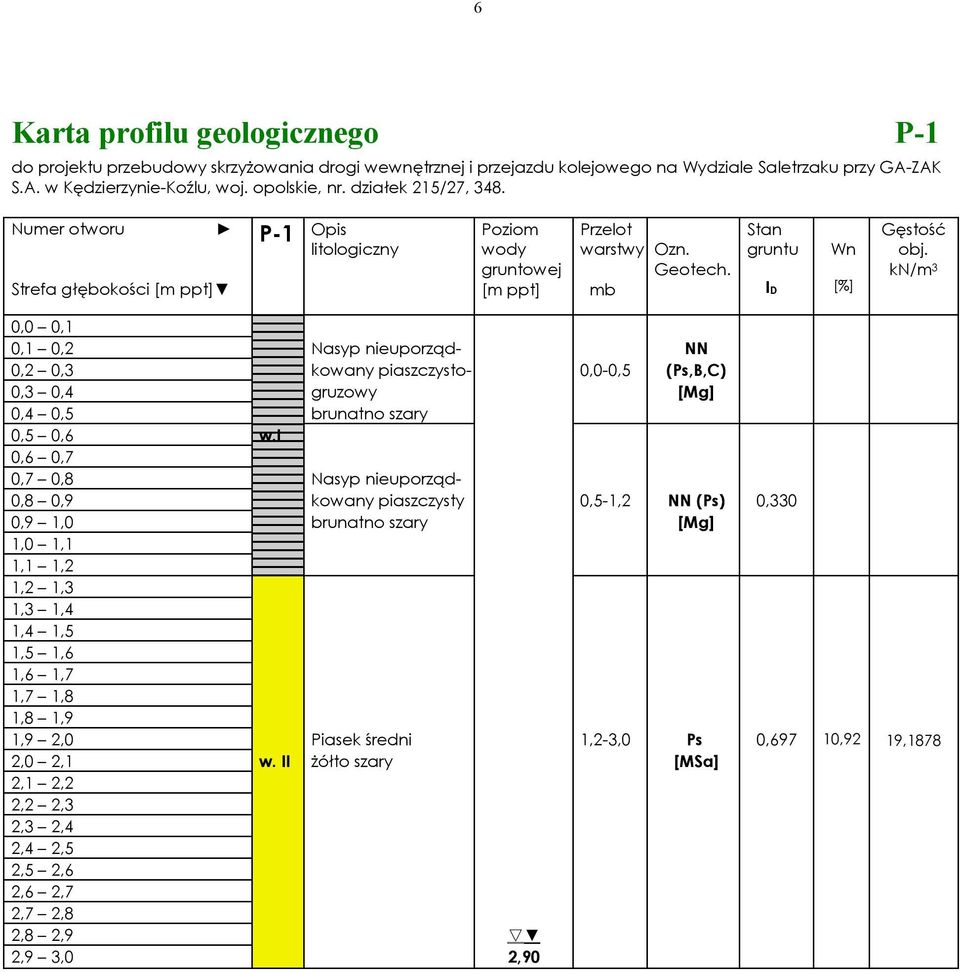

6 6 Karta profilu geologicznego P-1 do projektu przebudowy skrzyżowania drogi wewnętrznej i przejazdu kolejowego na Wydziale Saletrzaku przy GA-ZAK S.A. w Kędzierzynie-Koźlu, woj. opolskie, nr. działek 215/27, 348. Numer otworu Strefa głębokości [m ppt] P-1 Opis litologiczny Poziom wody gruntowej [m ppt] Przelot warstwy mb Ozn. Geotech. Stan gruntu ID Wn [%] Gęstość obj. kn/m 3 0,0 0,1 0,1 0,2 Nasyp nieuporząd- NN 0,2 0,3 kowany piaszczysto- 0,0-0,5 (Ps,B,C) 0,3 0,4 gruzowy [Mg] 0,4 0,5 brunatno szary 0,5 0,6 w.i 0,6 0,7 0,7 0,8 Nasyp nieuporząd- 0,8 0,9 kowany piaszczysty 0,5-1,2 NN (Ps) 0,330 0,9 1,0 brunatno szary [Mg] 1,0 1,1 1,1 1,2 1,2 1,3 1,3 1,4 1,4 1,5 1,5 1,6 1,6 1,7 1,7 1,8 1,8 1,9 1,9 2,0 Piasek średni 1,2-3,0 Ps 0,697 10,92 19,1878 2,0 2,1 w. II żółto szary [MSa] 2,1 2,2 2,2 2,3 2,3 2,4 2,4 2,5 2,5 2,6 2,6 2,7 2,7 2,8 2,8 2,9 2,9 3,0 2,90
