1 Table of Contents Table of Contents 1 Technika automatyzacji 2 IMS Industrial mechatronics system 2 IMS Examples of complete production installations (including controllers) 4 Instalacje mozna zastosowac do w pelni automatycznej produkcji trzyczesciowego przedmiotu obrabianego i maksymalnie osmiu róznych produktów koncowych. IMS 23 sklada sie z modulów separacja, kontrola i manipulacja. Wszystkie podsystemy 4 Lucas Nülle GmbH 1/29

2 Technika automatyzacji Acquire practical and project-oriented laboratory skills and expertise: Automation trainers, mechatronics trainers, PLC trainers IMS Industrial mechatronics system Lucas Nülle GmbH 2/29

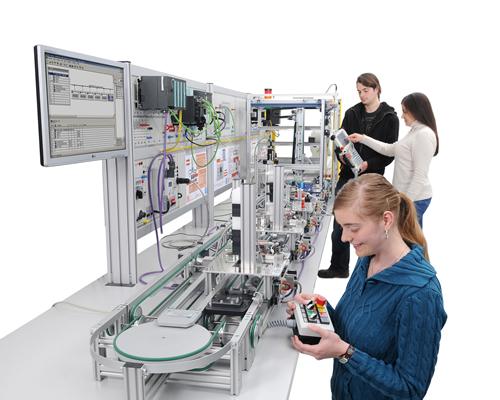

3 IMS Industrial mechatronics system The "Industrial Mechatronics System" (IMS) allows industrial-type automated installations of varying degrees of complexity to be modelled. IMS is a modular system that can be employed with great flexibility and the modular design also makes it easily extensible. This means that systems can be put together taking into account students previous knowledge and can be expanded as they learn more. Use of authentic industrial components means that trainees can get to grips with work more quickly after completing their training It is possible to handle a dual training scenario using only a single system: educational by integrating the system with UniTrain/multimedia courses or industrial, involving connection to an industrial PLC system Small projects can be conducted using IMS individual components especially the conveyor belt and subsystems. The possibility of connecting directly to PROFIBUS means less wiring and a more easily understood structure Trainees understand the functional processes and the interplay between signalling states quicker thanks to the possibility of reading I/O signals directly from the system. Tapping into signal states via an external control system is not impossible but the status LEDs make it unnecessary More complex tasks can be assembled using IMS sub-systems. These involve combinations of individual IMS components to provide additional functionalities. The fact that various parts of the system can easily be separated from it means that it is no problem to construct customised lessons Complete production lines with carrier return systems can be put together using IMS sub-systems. Multiple-layered projects constructed in this way require a fundamental knowledge of IMS sub-systems. Lucas Nülle GmbH 3/29

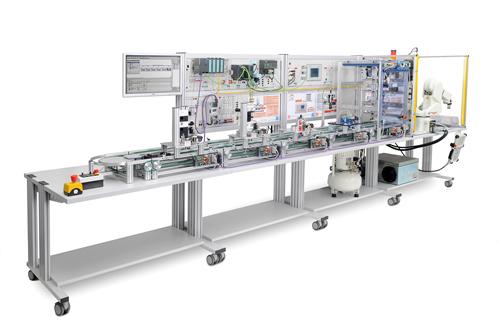

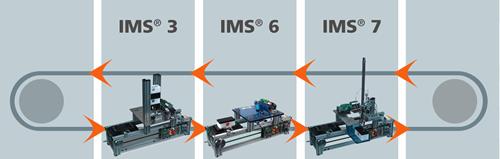

4 IMS Examples of complete production installations (including controllers) IMS Examples of complete production installations (including controllers) The Industrial Mechatronics System has a modular design that allows a wide variety of installations of any size to be designed, for any size of room and any budget. Typically these installations are logical assemblies of 3 to 8 sub-systems that can be supplemented by a carrier return system. Lucas Nülle GmbH 4/29

5 Instalacje mozna zastosowac do w pelni automatycznej produkcji trzyczesciowego przedmiotu obrabianego i maksymalnie osmiu róznych produktów koncowych. IMS 23 sklada sie z modulów separacja, kontrola i manipulacja. W szystkie podsystemy Instalację można zastosować do w pełni automatycznej produkcji trzyczęściowego przedmiotu obrabianego i maksymalnie ośmiu różnych produktów końcowych. IMS 23 składa się z modułów separacja, kontrola i manipulacja. Wszystkie podsystemy mogą być stosowane pojedynczo lub łączone w dowolny sposób. Do transportu przedmiotów między poszczególnymi podsystemami stosowany jest system transportowy z nośnikami przedmiotów obrabianych na podwójnych przenośnikach taśmowych. Instalacja szkoleniowa odwzorowuje w sposób bardzo zbliżony do rzeczywistości przebiegi przemysłowe złożonej produkcji taśmowej. Zastosowano wyłącznie typowe, przemysłowe elementy wykonawcze i czujniki. Do sterowania instalacją zastosowano również typowe, przemysłowe systemy PLC z magistralą Profibus i decentralnymi urządzeniami peryferyjnymi. Przewidziano opcjonalne rozszerzenia o dalsze, nowoczesne przemysłowe systemy komunikacji. System wspiera uzyskiwanie kompetencji w pracy grupowej i umożliwia uczniom i studentom samodzielne nabycie podstawowej wiedzy o systemach mechatronicznych. Każdy podsystem jest zbudowany tak, że począwszy od najprostszych operacji i sekwencji automatyzacji, student mógł zdobyć krok po kroku niezbędne umiejętności i wiadomości do napisania złożonego programu automatyki. Standardowe interfejsy pozwalają wykorzystanie różnych przemysłowych sterowników PLC lub zastosowanie systemu UniTrain-I. System transportowy: Podwójne przenośniki taśmowe z napędem od silników prądu stałego i i silniki prądu trójfazowego ze zmienną prędkością obrotową. System identyfikacji: trzy nośniki przedmiotu obrabianego są wyposażone w stały kod. W stacji jest zamontowany moduł odczytu. System identyfikacji: opcjonalnie można zainstalować system RFID. Poziomie zarządzania: tworzenie zleceń produkcyjnych na stanowisku kierowania PC, wizualizacja procesu i rejestrowanie danych roboczych Podłączenie stacji kontroli procesu do TCP / IP IMS 3 podsystem separacji Sprawdzić podsystem separacji IMS 6 Obsługa podsystemu IMS 7 Lucas Nülle GmbH 5/29

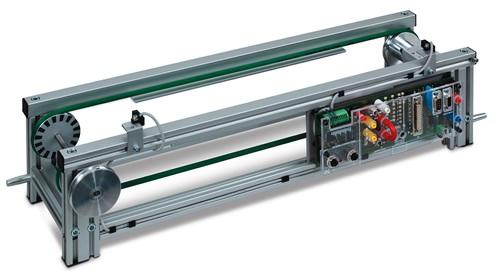

6 IMS 1.2: DC transport system IMS 1.2: DC transport system Conveyor belts form the basis for all sub-systems and installations. They are used for transferring workpieces on carriers. Training objectives for DC transport system Principle and function of various sensors Making controlled movements on a single axis Incremental positioning of a workpiece carrier Disabling movement forwards or backwards Program for monitoring slip and whether a machine is stopped Safe handling of various safety circuits and locks. Pos. nazwa produktu Bestell-Nr. Anz. 1 Segment przenosnika transportowego 24 V z podwójnym pasem LM Mechatroniczny moduł podstawowy z napędem silnikiem przekładniowym 24 V o zmiennej liczbie obrotów, czujnikami położenia krańcowego i zintegrowanym urządzeniem podporządkowanym (slave) magistrali PROFIBUS DP. Do podstawowych doświadczeń na systemie transportowym lub do budowy kompletnego systemu mechatronicznego do sterowania przepływem materiału. Przenośnik taśmowy transportuje uchwyty przedmiotów obrabianych z obrabianymi przedmiotami, łączy poszczególne podsystemy i jest przygotowany do podłączenia do sterownika PLC. Umożliwia łączenie z innymi przenośnikami transportowymi, łukami lub węzłami przesyłowymi. Stacje IMS można podłączyć bezpośrednio do taśmy i sterować nimi wspólnie za pomocą magistrali PROFIBUS. Lucas Nülle GmbH 6/29

7 długość = 600 mm, szerokość = 160 mm, rozstaw = 120 mm silnik przekładniowy 24 V DC układ z modulacją szerokości impulsu (PWM) do sterowania taśmą o zmiennej prędkości bezstopniowy układ regulacji prędkości za pomocą potencjometru lub zewnętrznego wejścia napięciowego przełącznik prędkości wewnętrznej lub zewnętrznej przełącznik obrotów w prawo/lewo 2 czujniki położenia krańcowego 2 x interfejs M12 gniazda pętli wyłączania awaryjnego (NOT-AUS) (beznapięciowy układ połączeń modułów wyjść) zewnętrzne zasilanie napięciem za pomocą gniazd izolowanych 4 mm lub wtyczek drążonych interfejs układu sterowania PLC na 9-biegunowym gnieździe SUB-D wymagania wobec sterownika PLC: 4 wejścia cyfrowe, 3 wyjścia cyfrowe zintegrowane urządzenie podporządkowane (slave) magistrali PROFIBUS DP: zakres adresów: 16 wejść/wyjść cyfrowych złącze magistrali PROFIBUS DP: 9-biegunowe gniazdo DSUB możliwość ustawiania adresów za pomocą przełącznika obrotowego szybkość przesyłania danych do maks. 6 Mbit/s plik GSD do włączenia do oprogramowania sterującego (np.: KROK7) 25-biegunowe gniazdo DSUB do podłączenia stacji IMS prąd wyjściowy: 500 ma (prąd zsumowany: 1 A) układ sterowania przenośnikiem transportowym o zmiennej liczbie obrotów poprzez magistralę PROFIBUS Lucas Nülle GmbH 7/29

8 IMS 3 Sorting IMS 3 Sorting A workpiece carrier is located on the conveyor belt. The carrier is positioned under the shaft for the gravity-feed magazine. The sorting station has a magazine that accommodates six bottom pieces. One piece is selected and placed in the carrier. The carrier and its load are then conveyed to the end of the belt to be passed on to the next sub-system. Lucas Nülle GmbH 8/29

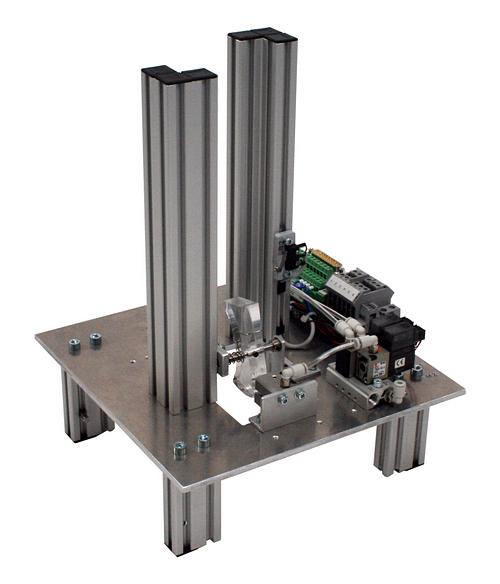

9 Pos. nazwa produktu Bestell-Nr. Anz. 2 Stacja rozdzielająca LM Stacja do całkowicie automatycznego tworzenia zapasu magazynowego, rozdzielania i montażu części dolnych przedmiotów obrabianych. Wraz z przenośnikiem taśmowym stacja wykonuje podproces całkowicie automatycznego montażu jednej z trzech części istniejącego produktu końcowego. magazyn spadowy mikrowyłącznik do kontroli stanu napełnienia siłownik zatrzymujący, dwustronnego działania czujniki położenia krańcowego 1 x siłownik rozdzielający, jednostronnego działania 1 x suwakowy zawór sterujący 3/2 1 x suwakowy zawór sterujący 4/2 pneumatyczny blok zaworowy, podwójny interfejs układu sterowania PLC na 25-biegunowym gnieździe SUB-D wymagania wobec sterownika PLC: 2 x wyjście cyfrowe, 2 x wejście cyfrowe Lucas Nülle GmbH 9/29

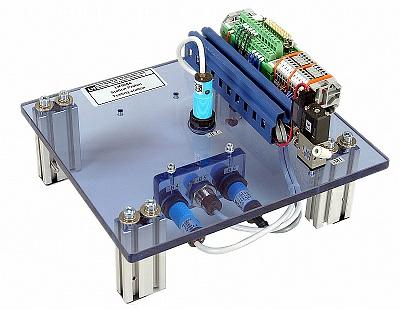

10 IMS 6 Testing IMS 6 Testing A carrier with a fully assembled workpiece is located on the conveyor belt. A stopper positions the piece alongside the sensors. The sensors detect the colour of the piece, its material and optionally its height. Test data will be saved for subsequent processes. After each successfully completed test the carrier is conveyed to the end of the belt to be passed on to the next sub-system. Pos. nazwa produktu Bestell-Nr. Anz. 3 Stacja kontrolna LM Za pomocą stacji kontrolnej przedmioty obrabiane znajdujące się na przenośniku taśmowym kontrolowane są pod względem zgodności materiału i koloru. 4 binarne czujniki kontrolne (2 x optyczny, indukcyjny, pojemnościowy) magnetyczny czujnik położenia kontrolnego siłownik zatrzymujący, dwustronnego działania suwakowy zawór sterujący 4/2 interfejs układu sterowania PLC na 25-biegunowym gnieździe SUB-D wymagania wobec sterownika PLC: 1 x wyjście cyfrowe, 5 x wejście cyfrowe IMS 7 Handling Lucas Nülle GmbH 10/29

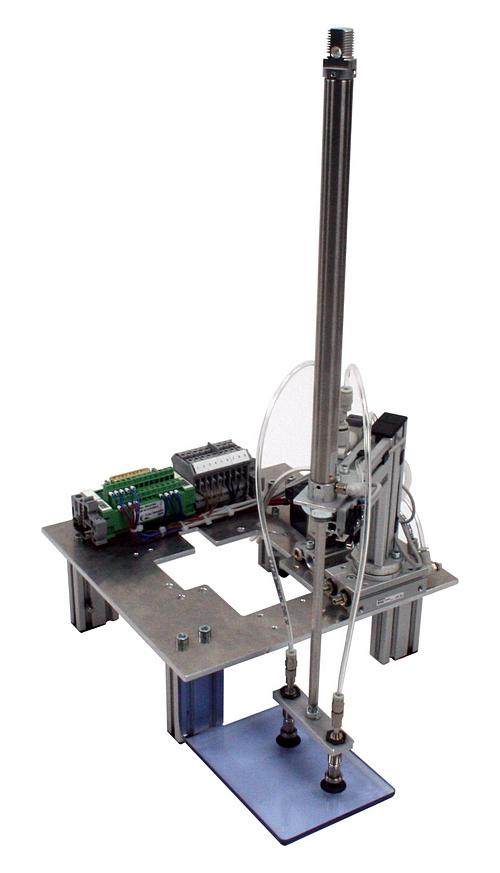

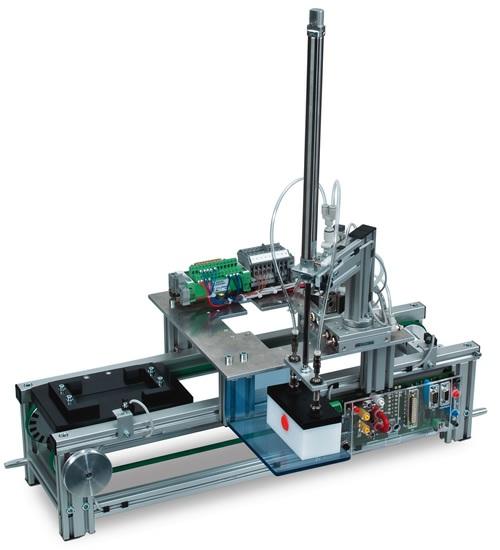

11 IMS 7 Handling A carrier with a fully assembled and tested workpiece is located on the conveyor belt. A handling station is located above the middle of the conveyor belt. The carrier is stopped at the removal position. The handling module lifts up the workpiece and transfers it to one of two possible positions. The empty carrier is conveyed to the end of the belt to be passed on to the next sub-system. Pos. nazwa produktu Bestell-Nr. Anz. 4 Stacja manipulacyjna LM Automat manipulacyjny z siłownikiem podnoszącym na pneumatycznej jednostce obrotowej, która wraz z przenośnikiem taśmowym rozdziela części według zadanych kryteriów. pneumatyczna jednostka obrotowa 90 wytwornica próżni z czujnikiem próżni siłownik podnoszący z ssawką próżniową i mikrowyłącznikiem 3 x zawór zwrotno-dławiący 3 x suwakowy zawór sterujący 4/2 1 x suwakowy zawór sterujący 3/2 blok zaworowy, poczwórny 2 czujniki położenia siłownik zatrzymujący, dwustronnego działania interfejs układu sterowania PLC na 25-biegunowym gnieździe SUB-D wymagania wobec sterownika PLC: 4 x wyjście cyfrowe, 5 x wejście cyfrowe Lucas Nülle GmbH 11/29

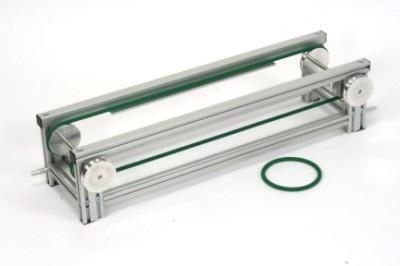

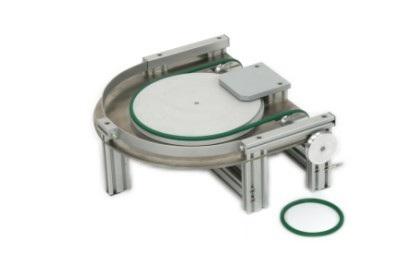

12 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 5 Podwójny segment przenośnika taśmowego, pasywny LM Mechatroniczny moduł podstawowy bez własnego napędu, w szczególności do przedłużenia istniejących przenośników taśmowych w ramach złożonego systemu mechatronicznego. Napęd odbywa się z wykorzystaniem paska transmisyjnego lub krzywki i mechanicznego sprzężenia z innym przenośnikiem taśmowym Długość = 600 mm, szerokość = 160 mm, rozstaw = 120 mm Dodatkowy pasek napędowy 6 Dodatkowy segment przenośnika taśmowego łuk 180 stopni LM Segment przenośnika taśmowego z tarczą obrotową do łączenia systemów częściowych i do budowy złożonych systemów mechatronicznych oraz systemów obiegowych. Napęd łuku zapewnia sprzężenie z napędzanym przenośnikiem taśmowym. Ruch może odbywać się w obu kierunkach. Kąt = 180 stopni Rozstaw = 120 mm Promień = 250 mm Wymiary zewnętrzne: 350 x 380 mm (szer. x głęb.) 7 Płyta uchwytu przedmiotu obrabianego LM Uchwyt przedmiotu obrabianego do mocowania i transportu obrabianych przedmiotów na przenośnikach taśmowych. Uchwyt przedmiotu obrabianego wyposażony jest w 4-bitowy system identyfikacji. długość = 180 mm, szerokość = 119 mm, wysokość = 15 mm czujnik położenia 4-bitowy system identyfikacji Lucas Nülle GmbH 12/29

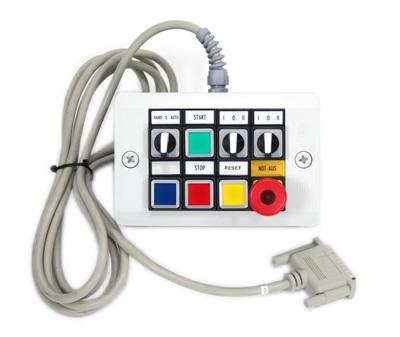

13 8 IMS Ręczne urządzenie obsługowe LM Ręczne urządzenie obsługowe do sterowania podsystemami IMS lub instalacjami produkcyjnymi IMS. Wyłącznik awaryjny Podświetlany przycisk START Podświetlany przycisk STOP 2 x podświetlane przyciski, dowolnie przypisane funkcje Przełącznik praca ręczna / automatyczna Przełącznik wybierakowy, bez podtrzymania, dowolnie przypisane funkcje Przełącznik wybierakowy, z podtrzymaniem, dowolnie przypisane funkcje Kabel zasilający o długości 2 m, 25-stykowy, D-Sub 9 Część dolna przedmiotu obrabianego, kolor biały LM materiał: tworzywo sztuczne kolor: biały zamknięcie magnetyczne do mocowania części górnej wymiary (dług. x szer. x wys.) 100 x 50 x 40 mm 10 Część dolna przedmiotu obrabianego, kolor czarny LM materiał: tworzywo sztuczne kolor: czarny zamknięcie magnetyczne do mocowania części górnej wymiary (dług. x szer. x wys.) 100 x 50 x 40 mm Lucas Nülle GmbH 13/29

14 11 Sprężarka, cichobieżna SE2902-9L 1 Bardzo cicha instalacja sprężonego powietrza z silnikiem sprężarki, przełącznikiem termicznym i automatycznym wyłącznikiem ciśnieniowym. Zbiornik ze stali specjalnej z zaworem bezpieczeństwa i zaworem (przeciw)zwrotnym, manometrem kontrolnym, spustem kondensatu, zaworem odcinającym i zespołem przygotowania powietrza. Moc silnika: 0,34 kw Wydajność ssania: 50 l/min Pobór prądu przy 8 barach: 2,9 A Ciśnienie: 8 barów Pojemność zbiornika: 15 l Poziom hałasu: 40 db (A)/1 m Napięcie robocze: 230 V / 50 Hz Wraz z kompletem węży i złączek Wymiary: 500 x 410 x 410 mm (wys. x szer. x głęb.) Masa: 19 kg 12 Węże i zestaw akcesoriów do systemów mechatronicznych LM Uniwersalny zestaw węży i akcesoriów z drobnym osprzętem i adapterami do podłączenia sprężarki do systemów mechatronicznych. 1 x złącze sprężarki z tuleją nasadkową 8 mm 1x wtyk redukcyjny 6 mm / 8 mm 1x wtyk redukcyjny 4 mm / 6 mm 2 x łącznik kątowy 4 mm 5 x trójnik 4 mm 5 x trójnik 6 mm 5 x trójnik z redukcją 6 mm / 4 mm 20 m przewodu elastycznego PU 4 mm 10 m przewodu elastycznego PU 6mm 10 x zatyczka do połączenia wtykowego 4 mm 1 x zawór ręczny 3/2-drogowy, 5 mm 1 x przecinak do przewodów Lucas Nülle GmbH 14/29

15 13 Kabel interfejsu szeregowego 9/9-biegunowy, dł. 1,8 m LM biegunowy przewód Sub-D długość: 2 m przyłącze: 9 x wtyk / 9 x gniazdo obłożenie styków: 1:1 14 Przewód interfejsu 25-biegunowy, gniazdo/wtyczka Sub-D LM biegunowy przewód Sub-D długość: 2m przyłącze: wtyczka 25 x / gniazdo 25 x obłożenie styków: 1:1 15 Konfiguracja IMS 23 LA Budowa, uruchomienie, test i dokumentacja konfiguracji IMS: instalacja jest w pełni zbudowana i przetestowana, łącznie z dostarczonym sterownikiem PLC wszystkie stacje są okablowane (np. PROFIBUS) Wszystkie połączenia wtykowe są opisane tak, że ponowny montaż nie sprawia problemów PLC jest zaprogramowany Lucas Nülle GmbH 15/29

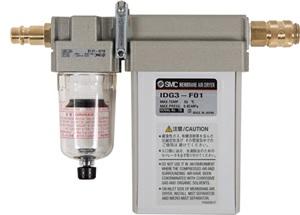

16 16 Osuszacz membranowy IDG3 z szybkozłączem i filtrem AF20 z separatorem wody LM Osuszacz membranowy, niezawodne, skuteczne i ekonomiczne rozwiązanie do osuszania sprężonego powietrza. Zwarta budowa, niewielka masa Brak konieczności zasilania elektrycznego Wbudowany tłumik hałasu dla zmniejszenia hałasu na wylocie powietrza Brak drgań lub generowania ciepła ciepła Filtr powietrza, wysokiej jakości filtr MINI, separator wody Obie strony z gwintem 1/4" Półautomatyczne odwadnianie Wysokiej jakości filtr 50 µ Czyste sprężone powietrze Wymienny wkład filtra Zwarta konstrukcja Lucas Nülle GmbH 16/29

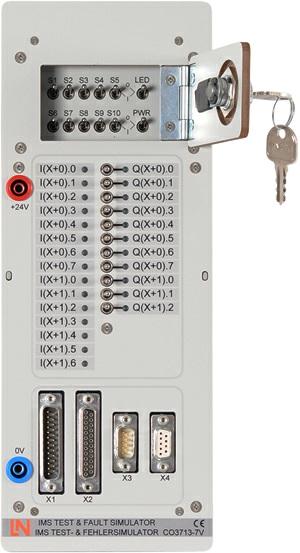

17 IMS/IPA Tester and Fault Simulator Pos. nazwa produktu Bestell-Nr. Anz. 17 IMS/IPA test and fault simulator CO3713-7V 1 The test and fault simulator allows the functionality of IMS and IPA stations to be tested. A conveyor and a station are connected to the tester by means of 9-pin and 25-pin connectors. Sensor and control signals are displayed using LEDs. Latching push-buttons allow all the functions of the stations and belt to be tested, allowing for manual testing of the function sequence. In order to use the equipment for fault simulation, there are two additional connectors for connecting the fault box to a control system. This connects the fault simulator in between the control system and the station it is controlling. A lockable flap opens to reveal 12 toggle switches by which the various faults can be activated which impair the functioning of the belt and station. Features: 15 LEDs for displaying status of digital inputs 11 latching push-buttons for setting digital outputs 11 LEDs for displaying how the outputs are set 12 Fault switches: S1 to S10 set up short circuits or wire breaks LED switch deactivates the LEDs this is so that trainees cannot simply spot the faults immediately PWR for disconnecting the power supply across terminal X2/X4 1 x 25-pin plug for connection to a control system 1 x 25-pin plug for connection to a station 1 x 9-pin plug for connection to a control system 1 x 9-pin plug for connection to a station 1 x lockable flap to cover the faults which are set 18 Kabel interfejsu szeregowego 9/9-biegunowy, dł. 1,8 m LM biegunowy przewód Sub-D długość: 2 m przyłącze: 9 x wtyk / 9 x gniazdo obłożenie styków: 1:1 Lucas Nülle GmbH 17/29

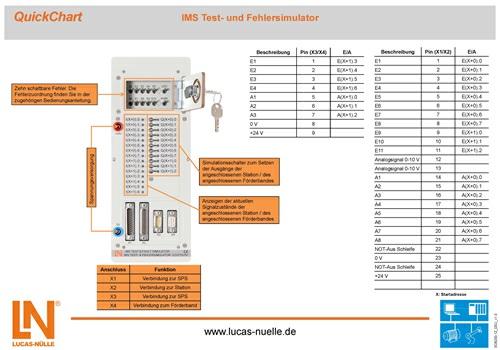

18 19 Przewód interfejsu 25-biegunowy, gniazdo/wtyczka Sub-D LM biegunowy przewód Sub-D długość: 2m przyłącze: wtyczka 25 x / gniazdo 25 x obłożenie styków: 1:1 20 QuickChart IMS test and fault simulator SO6200-1Z 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm Lucas Nülle GmbH 18/29

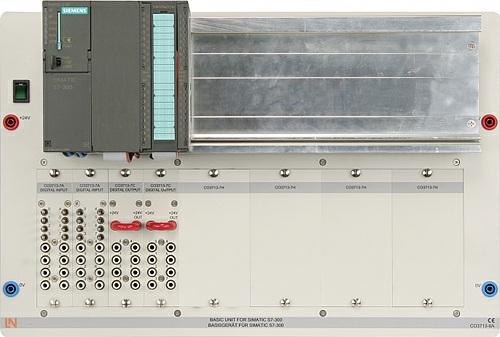

19 Programmable logic control (PLC) for IMS Production Lines Pos. nazwa produktu Bestell-Nr. Anz. 21 SIMATIC S7-313C 2DP, 16 DE, 16 DA, Profibus, zasilacz sieciowy 24 V / 6 A CO3713-8C 1 Modułowy system szkoleniowy do urządzeń PLC z serii SIMATIC S Na swobodnie dostępnej szynie profilowej można zamontować różne moduły wejściowe i wyjściowe urządzeń z serii SIMATIC S Wbudowana w urządzenie szkoleniowe magistrala systemowa umożliwia łatwe podłączenie modułów. SIMATIC S7-300 z CPU 313C-2 DP Stabilna obudowa pulpitu z przeciwpoślizgowymi nóżkami Wbudowany zasilacz: 24V DC / 6A DC Gniazda do pętli wyłącznika awaryjnego (wyłączenie zasilania elektrycznego grup wyjściowych) Pamięć operacyjna: 64 Kb Pamięć dodatkowa: Miniaturowa karta pamięci 128 Kb Język programowania: STEP 7 Czas przetwarzania: 0,1 µs dla operacji bitowych, 0,2 µs dla operacji na słowach 256 liczników 256 czasów Interfejs MPI Interfejs PROFIBUS-DP master/slave Wbudowane wejścia i wyjścia 16 wejść cyfrowych 24 V DC na gniazdach bezpieczeństwa 4 mm 16 przycisków / przyciski z podtrzymaniem do symulacji wejść cyfrowych 16 wyjść cyfrowych 24 V DC na gniazdach bezpieczeństwa 4 mm Zegar czasu rzeczywistego Napięcie robocze: 230 V AC Wymiary (wys. x szer. x głęb.): 297 x 456 x 125 mm Masa: 7 kg Lucas Nülle GmbH 19/29

20 22 IMS Moduł przyłączeniowy do PLC CO3713-7F 1 Moduł przyłączeniowy IMS do rozbudowy urządzenia podstawowego SIMATIC S7-300 w celu łatwego podłączenia stacji IMS i podsystemów bez uciążliwego okablowania pojedynczymi przewodami. 4 szt. gniazd bezpieczeństwa do pętli wyłącznika awaryjnego (wyłączenie zasilania elektrycznego grup wyjściowych) 1 x gniazdo D-SUB 25-stykowe 1 x gniazdo D-SUB 9-stykowe Wymiary: 125 x 65 x 25 mm (wys. x szer. x głęb.) 23 Oprogramowanie szkoleniowe 1x STEP 7, S7-GRAPH, S7-SCL, PLC-Sim (niemiecki, angielski, francuski, hiszpański, włoski) SO6002-1Q 1 Oprogramowanie składa się z następujących elementów: 1 x STEP 7 Basis 1 x S7 SCL (Structured Control Language), język wysokiego poziomu typu PASCAL, zoptymalizowany do programowania programowalnych sterowników logicznych 1 x S7-GRAPH, efektywne narzędzie do opisu procesów sekwencyjnych (przebiegi łańcuchowe). Metodyczne podejście i przejrzyste przedstawienie. 1 x S7-PLCSIM; oprogramowanie do testowania utworzonych aplikacji na komputerze PC, niezależnie od dostępności docelowego sprzętu. Uwaga: tylko dla szkół i ośrodków szkoleniowych w sektorze komercyjnym. Wymagania systemowe: Komputer osobisty z systemem Windows XP Professional / Windows Server 2003/Windows 7 (32 bit Ultimate, Professional i Enterprise) Napęd CD-ROM do instalacji oprogramowania Złącze USB do podłączenia interfejsu programistycznego Co najmniej 650 MB wolnego miejsca na dysku twardym Co najmniej 1 GB pamięci RAM Procesor co najmniej 600 MHz z systemem Windows XP, 2.4 GHz z systemem Windows Server 2003 i 1 GHz z Windows 7 Lucas Nülle GmbH 20/29

21 24 Adapter PLC-S7 PC z przetwornikiem USB / MPI SO3713-5E 1 Do podłączenia komputera przez interfejs USB do SIMATIC S łącznie z MPI i kablem USB 25 Kabel połączeniowy do PROFIBUS, na metry LM Kabel połączeniowy do budowy sieci PROFIBUS, (mb) 26 Kabel połączeniowy do PROFIBUS z gniazdem PG i terminatorem LM Z wbudowanym gniazdem PG do podłączenia PC/PG bez potrzeby dodatkowych instalacji plus wbudowana kombinacja rezystorów z przełącznikami przesuwanymi dla funkcji izolowania. Zawiera złącze Fast Connector z wykorzystaniem terminali zaciskowych z wyjściami terminali Narzędzie do usuwania izolacji z kabli PROFIBUS LM Do szybkiego i łatwego montażu wtyków PROFIBUS na kablach PROFIBUS Lucas Nülle GmbH 21/29

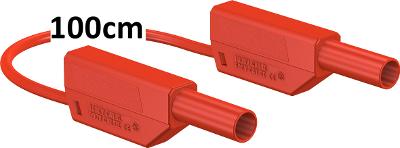

22 28 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, niebieski SO5126-9A 5 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 29 Bezpieczny przewód pomiarowy, 4 mm, 100 cm, czerwony SO5126-8U 5 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czerwony Długość: 100 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600V CAT II, 32 A Lucas Nülle GmbH 22/29

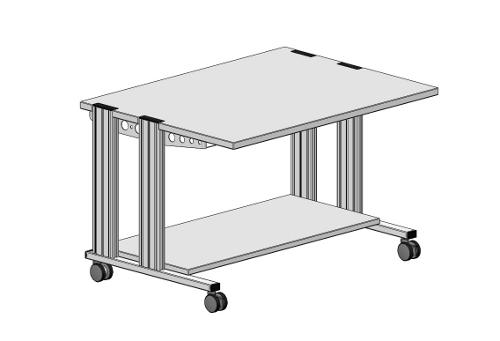

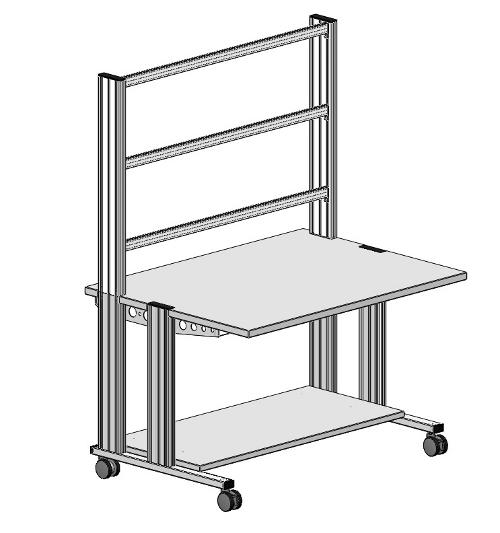

23 IMS furniture IMS furniture The IMS furniture system is used together with the Industrial Mechatronics System. The mobile trolleys can be used for individual components or sub-systems. In order to build complex, mechatronics systems, the trolleys can be lined up alongside one another and can be supplemented by frames to accommodate training panels. A power console allows the trolley to be equipped with a wide variety of 3 HU modules. The trolleys can be extended by means of various add-ons attachable to the aluminium rails to make up a multi-function PC experiment trolley. Pos. nazwa produktu Bestell-Nr. Anz. 30 Mobilne stanowisko doświadczalne IMS, SybaPro, 1200 mm, dwupoziomowe Rama doświadczalna ST7200-3T 1 Mobilny, wykonany z profili aluminiowych wózek mechatroniczny z możliwością łączenia w szereg został zaprojektowany specjalnie do montażu w nim systemów mechatronicznych. Do budowy instalacji mechatronicznych z produkcją taśmową lub systemów obiegowych wózki można łączyć w kaskady za pomocą solidnych łączników. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Profil aluminiowy z wbudowanymi rowkami do mocowania różnych elementów (np. uchwyty do komputerów, płyty rozszerzeń, ceowniki) 4 skrętne podwójne rolki, z tego 2 z hamulcem Płyta stołu 1200 x 25 x 900 mm (szer. x wys. x głęb.) Płyta podłogowa 1200 x 25 x 800mm (szer. x wys. x głęb), np. do montażu sprężarek i urządzeń hydraulicznych Płyty z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości zgodnej z DIN EN 438-1; kolor jasnoszary, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL 7047 Okładzina i obrzeże nie zawierają PCW. 3 naturalnie szczotkowane szyny z profilu aluminiowego do mocowania kart dydaktycznych o wysokości DIN A4 Wewnętrzne szczotkowane listwy chronią karty dydaktyczne przed uszkodzeniem i zapewniają bezgłośne przekładanie połączeń wtykowych w trakcie doświadczeń Zamontowana pod spodem stołu, odłączana listwa z 5 gniazdami Płyta stołu na wysokości 750 mm Lucas Nülle GmbH 23/29

24 31 Mobilne stanowisko doświadczalne IMS, SybaPro, 1200 mm ST7200-3U 2 Mobilny, wykonany z profili aluminiowych wózek mechatroniczny z został zaprojektowany specjalnie do montażu w nim systemów mechatronicznych. Do budowy instalacji mechatronicznych z produkcją taśmową lub systemów obiegowych wózki można łączyć w kaskady za pomocą solidnych łączników. Opcjonalnie wózek można rozbudować o ramę do montażu płyt doświadczalnych. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Profil aluminiowy z wbudowanymi rowkami do mocowania różnych elementów (np. uchwyty do komputerów, płyty rozszerzeń, ceowniki) 4 skrętne podwójne rolki, z tego 2 z hamulcem Płyta stołu 1200 x 25 x 900mm (szer. x wys. x głęb.) Płyta podłogowa 1200 x 25 x 800mm (szer. x wys. x głęb), np. do montażu sprężarek i urządzeń hydraulicznych Płyty z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości zgodnej z DIN EN 438-1; kolor jasnoszary, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zamontowana pod spodem stołu, odłączana listwa z 5 gniazdami Płyta stołu na wysokości 750 mm Lucas Nülle GmbH 24/29

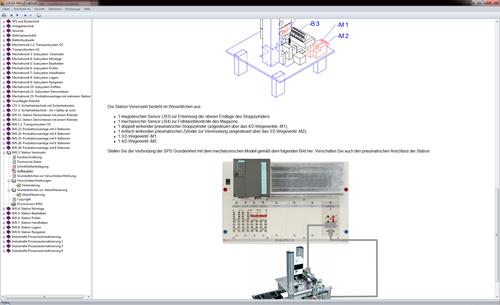

25 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 32 Interactive Lab Assistant: IMS 1 Conveyor belt (DC) SO2800-5A 1 This instruction manual makes up an Interactive Lab Assistant course. This multimedia course guides you step-by-step through the aspects of mechatronic transport systems. The fundamentals are conveyed using easily understood pictures. Interactive Lab Assistant, combined with the question section, provides a comprehensive experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft browser and course software Training contents: Generating controlled movements along an axis Incremental positioning of a workpiece carrier Interlocking of forward motion and reverse motion Programming slip and standstill monitoring Working with different safety and interlocking circuits Understanding how sensors function and operate Connecting and using a PROFIBUS DP field bus system Lucas Nülle GmbH 25/29

26 33 Interactive Lab Assistant: IMS 3 Sorting station SO2800-5C 1 This instruction manual makes up an Interactive Lab Assistant course. The multimedia course guides you step-by-step through the aspects of mechatronics. The fundamentals are conveyed using easily understood pictures. Interactive Lab Assistant, combined with the question section, provides a comprehensive experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft-Browser and course software Training contents: Assembly, set-up and testing of pneumatic cylinders and valves Introduction to sub-systems for workpiece substructures Defining processes for sorting Programming of production sequences in manual and automatic modes Lucas Nülle GmbH 26/29

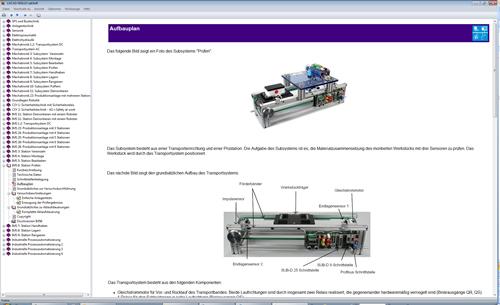

27 34 Interactive Lab Assistant: IMS 6 Testing station SO2800-5F 1 This instruction manual makes up an Interactive Lab Assistant course. The multimedia course guides you step-by-step through the aspects of mechatronics. The fundamentals are conveyed using easily understood pictures. Interactive Lab Assistant, combined with the question section, provides a comprehensive experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft-Browser and course software Training contents: Assembly, set-up and testing of pneumatic cylinders and valves Optical, inductive, capacitive and magnetic test sensors Definition of process sequence for simple workpiece testing Programming of testing sequence in manual and automatic modes Lucas Nülle GmbH 27/29

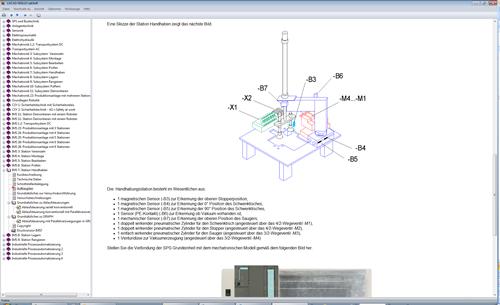

28 35 Interactive Lab Assistant: IMS 7 Handling station SO2800-5G 1 This instruction manual makes up an Interactive Lab Assistant course. The multimedia course guides you step-by-step through the aspects of mechatronics. The fundamentals are conveyed using easily understood pictures. Interactive Lab Assistant, combined with the question section, provides a comprehensive experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft-Browser and course software Training contents: Assembly, set-up and testing of pneumatic cylinders and valves Vacuum generator, suction mechanism with sensors Definition of process sequence for simple workpiece sorting Set-up and control of a pneumatic linear unit Programming of sorting sequence in manual and automatic modes 36 Interactive Lab Assistant: Production line with 3 stations SO2800-5P 1 This instruction manual makes up an Interactive Lab Assistant course. The multimedia course guides you step-by-step through the aspects of mechatronics. The fundamentals are conveyed using easily understood pictures. Interactive Lab Assistant, combined with the question section, provides a comprehensive experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft-Browser and course software Lucas Nülle GmbH 28/29

29 37 QuickChart IMS 1.2 Systemu transferowy z napędem prądu stałego SO6200-1A 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm 38 Podręcznik IMS 3 Mechatroniczny podsystem separacja SO6200-1C 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm 39 Podręcznik IMS 3 Mechatroniczny podsystem separacja SO6200-1F 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm Lucas Nülle GmbH 29/29

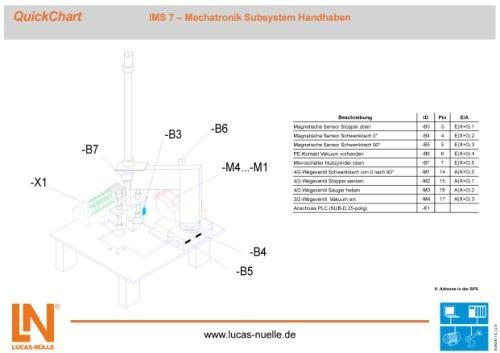

30 40 QuickChart IMS 7 Mechatroniczny podsystem obsługa SO6200-1G 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm 41 QuickChart IMS 23 Instalacja produkcyjna z 3 stacjami (D) SO6200-1P 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm 42 QuickChart IMS Ręczny moduł obsługowy SO6200-1V 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm Lucas Nülle GmbH 30/29
