1 SPEED CONTROL Electro-pneumatic Speed control system Elektropneumatyczny Regulator Wydajności Pompy Informacje ogólne Sterownik Warren Rupp SPEED CONTROL może być stosowany do sterowania wydajnością pomp SandPIPER jak równi9eż wielu innych pomp membranowych o podobnej konstrukcji napędzanych sprężonym powietrzem. Warren Rupp SPEED CONTROL oferuje następujące możliwości: łatwa instalacja kontrola zmiennego przepływu NEMA 4X sterownik tryb ręczny tryb automatyczny (4-20 ma) zasilanie 110 i 220 VAC zakres ciśnienia powietrza sterującego bar Zasada działania Warren Rupp SPEED CONTROL składa się z trzech elementów, które współpracując z pompą membranową pozwalają na płynną regulację wydajności pompy. Pierwszy z nich to elektronicznie sterowany proporcjonalny zawór pilotowy, który zapewnia dokładną pneumatyczne sterowanie NEMA 4X. Drugim elementem jest pneumatyczny, membranowy regulator ciśnienia, który umożliwia natychmiastową regulację przepływu powietrza zasilającego pompę. Trzecim elementem jest NEMA 4X obudowa zasilacza zaworu proporcjonalnego i potencjometru. Przełącznik na obudowie pozwala użytkownikowi wybrać pomiędzy trybem manualnym (za pomocą potencjometru) lub automatycznym- zdalnie sterowanym z zewnętrznego źródła sygnału 4-20 ma. Kabel o długości 7.6 m jest załączony w komplecie.

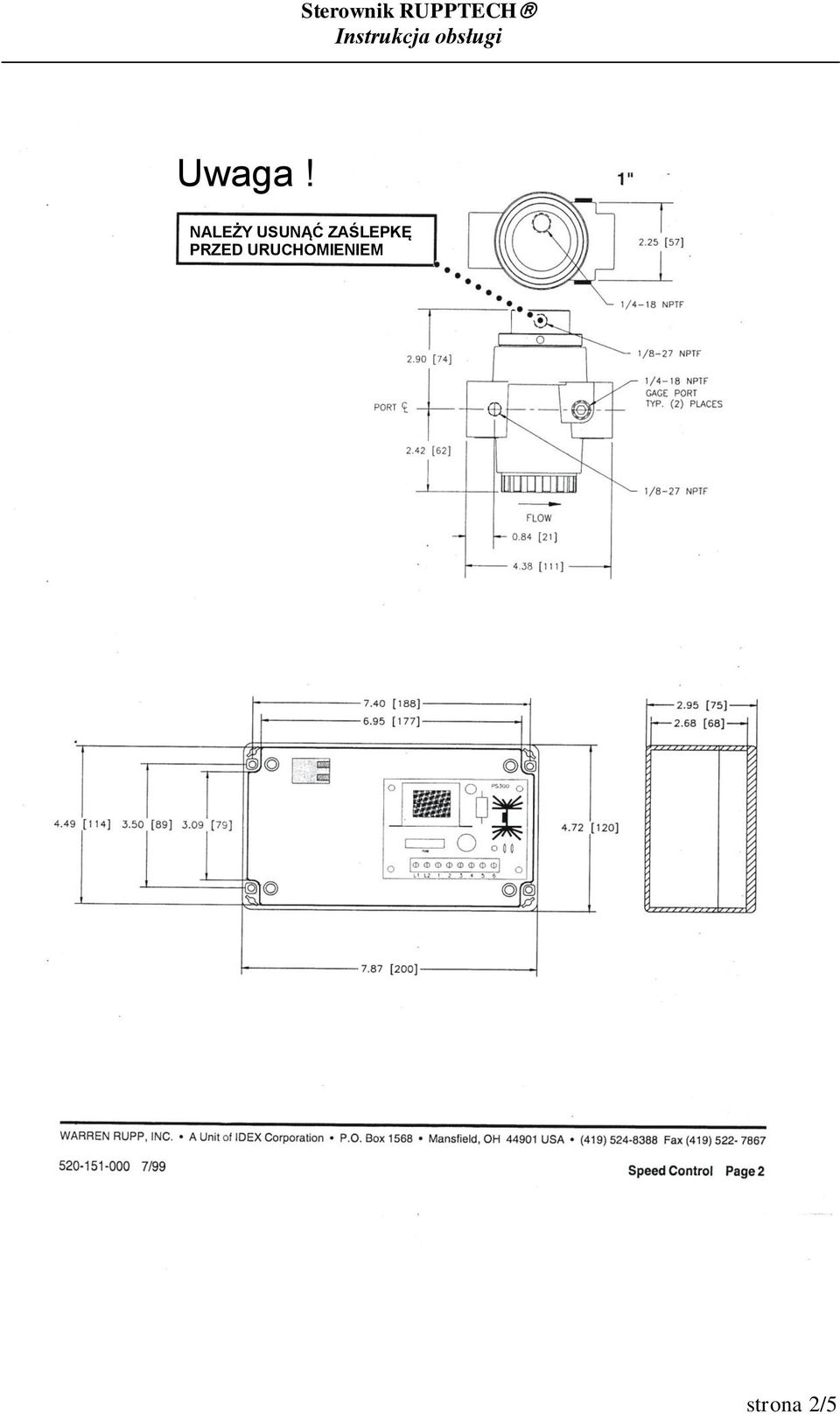

2 Uwaga! NALEŻY USUNĄĆ ZAŚLEPKĘ PRZED URUCHOMIENIEM strona 2/5

3 SCHEMAT PODŁĄCZENIA I INSTALACJI DO WLOTU POMPY POWIETRZE ZASILAJĄCE Schemat instalacji A B NEMA 4X obudowa zasilacza 230 V zaworu proporcjonalnego i potencjometru. W trybie automatycznym sygna³ 4-20 ma musi byæ dostarczony z zewnêtrznego Ÿród³a. Kabel 6- y³owy 22 AWG o d³ugoœci 7.6 m ³¹ cz¹ cy NEMA 4X z przetwornikiem elektropneumatycznym C Pod³¹ czenie sygna³u zewnêtrznego 4-20 ma dla trybu automatycznego kable 2- y³owym D E F G Przetwornik elektropneumatyczny, którego ciœnienie wyjœciowe (max. 8.8 bar) jest proporcjonalne do sygna³u wejœciowego 4-20 ma Pneumatyczny, membranowy regulator ciœnienia, przy³¹cze 1 (25.4 mm) Kabel zasilaj¹ cy 2- y³owy 230 V Filtr powietrza 40 um (zalecany dodatkowo) strona 3/5

4 Instalacja i podłączenia Podłączenia mechaniczne Podłącz wylot pneumatycznego regulatora ciśnienia (E) do wlotu powietrza pompy membranowej. Podłącz wlot pneumatycznego regulatora ciśnienia (E) do instalacji sprężonego powietrza. Powietrze musi być czyste i suche (zalecany 40 um filter) (G) Max. ciśnienie powietrza zasilającego 8.8 bar. Podłączenia elektryczne Podłącz przewód napięcia zasilania 230 V do zacisków L1 i L2. Nie należy podłączać przewodu uziemiającego (żółto-zielony) Jeżeli Warren Rupp SPEED CONTROL ma być stosowany samodzielnie bez sygnału zewnętrznego 4-20 ma, należy nastawić go w pozycji MANUAL. W tym przypadku każda wymagana zmiana wydajności pompy odbywa się poprzez ręczne ustawienie pokrętła potencjometru. Pokręcenie zgodnie z ruchem wskazówek zegara powoduje wzrost ciśnienia i wydajności, a przeciwnie zmniejszenie parametrów ciśnienia i wydajności. Obrotowi potencjometru o 360 st. odpowiada zmiana ciśnienia zasilającego o 100%, tak więc połowie odpowiada 50% itd.. Informacja ta służy dla orientacyjnego ustawienia ciśnienia sterującego. Jeżeli Warren Rupp SPEED CONTROL ma być sterowany sygnałem 4-20 ma pochodzącym z zewnętrznego źródła należy podłączyć (+) do zacisku W a (-) do zacisku R małej płytki znajdującej się wewnątrz płytki frontowej obudowy NEMA 4X. W tym trybie pracy przełącznik należy ustawić na AUTOMATIC. Wówczas sygnał zewnętrzny 4-20 ma pochodzący z zewnętrznego miernika steruje pracą zaworu i pompy. (Jeżeli przełącznik jest ustawiony na MANUAL to pompa pracuje zgodnie z sygnałem z potencjometru ignorując sygnał 4-20 ma zewnętrzny) PŁYTKA FRONTOWA MODUŁU PŁYTKA WEWNĘTRZNA MODUŁU strona 4/5

5 Tryb automatyczny Warren Rupp SPEED CONTROL może być ustawiony w trybie automatycznym w celu kontroli procesu. W trybie automatycznym SPEED CONTROL jest sterowany sygnałem 4-20 ma pochodzącym z zewnętrznego źródła i dostosowuje on ilość powietrza zasilającego, a w ten sposób prędkość pracy pompy w sposób nadążny w układzie sprzężenia zwrotnego stosowanie do wymagań procesu. Posiada on wtyki do podłączenia sygnału 4-20 ma dwużyłowym kablem. Sygnał wejściowy jest zwykle generowany przez zadajniki lub mierniki ogólnego użytku z wyjściem 4-20 ma. Podają one sygnał 4-20 ma do SPEED CONTROL i zwiększają i zmniejszają prędkość pompy w zależności od wymagań procesu. Miernikami tymi mogą być: 1. Liczniki obrotów pomp wirowych 2. Mierniki ciśnień 3. Nastawniki czasowe 4. Mierniki poziomu 5. Przepływomierze 6. Mierniki temperatury 7. Mierniki ph i inne. Schemat instalacji A B NEMA 4X obudowa zasilacza 230 V zaworu proporcjonalnego i potencjometru. W trybie automatycznym sygnał 4-20 ma musi być dostarczony z zewnętrznego źródła. Kabel 6-żyłowy 22 AWG o długości 7.6 m łączący NEMA 4X z przetwornikiem elektropneumatycznym C Podłączenie sygnału zewnętrznego 4-20 ma dla trybu automatycznego kable 2- żyłowym D E F G Przetwornik elektropneumatyczny, którego ciśnienie wyjściowe (max. 8.8 bar) jest proporcjonalne do sygnału wejściowego 4-20 ma Pneumatyczny, membranowy regulator ciśnienia, przyłącze 1 (25.4 mm) Kabel zasilający 2-żyłowy 230 V Filtr powietrza 40 um (zalecany dodatkowo) strona 5/5
