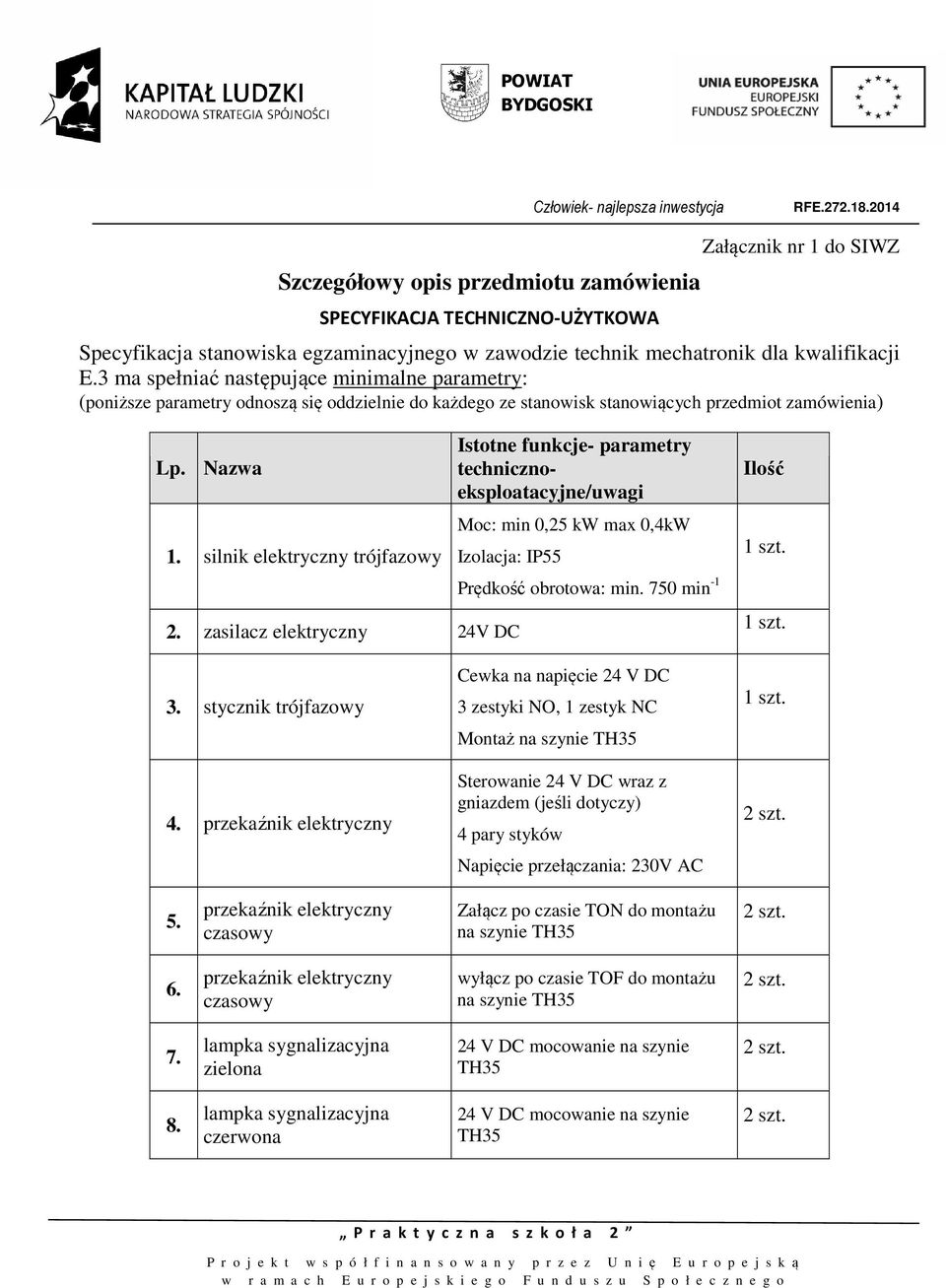

1 Szczegółowy opis przedmiotu zamówienia SPECYFIKACJA TECHNICZNO-UŻYTKOWA Załącznik nr 1 do SIWZ Specyfikacja stanowiska egzaminacyjnego w zawodzie technik mechatronik dla kwalifikacji E.3 ma spełniać następujące minimalne parametry: (poniższe parametry odnoszą się oddzielnie do każdego ze stanowisk stanowiących przedmiot zamówienia) Lp. Nazwa 1. silnik elektryczny trójfazowy Istotne funkcje- parametry technicznoeksploatacyjne/uwagi Moc: min 0,25 kw max 0,4kW Izolacja: IP55 2. zasilacz elektryczny 24V DC Prędkość obrotowa: min. 750 min -1 Ilość 3. stycznik trójfazowy 4. przekaźnik elektryczny Cewka na napięcie 24 V DC 3 zestyki NO, 1 zestyk NC Montaż na szynie Sterowanie 24 V DC wraz z gniazdem (jeśli dotyczy) 4 pary styków Napięcie przełączania: 230V AC 5. przekaźnik elektryczny czasowy Załącz po czasie TON do montażu na szynie 6. przekaźnik elektryczny czasowy wyłącz po czasie TOF do montażu na szynie 7. lampka sygnalizacyjna zielona 8. lampka sygnalizacyjna czerwona

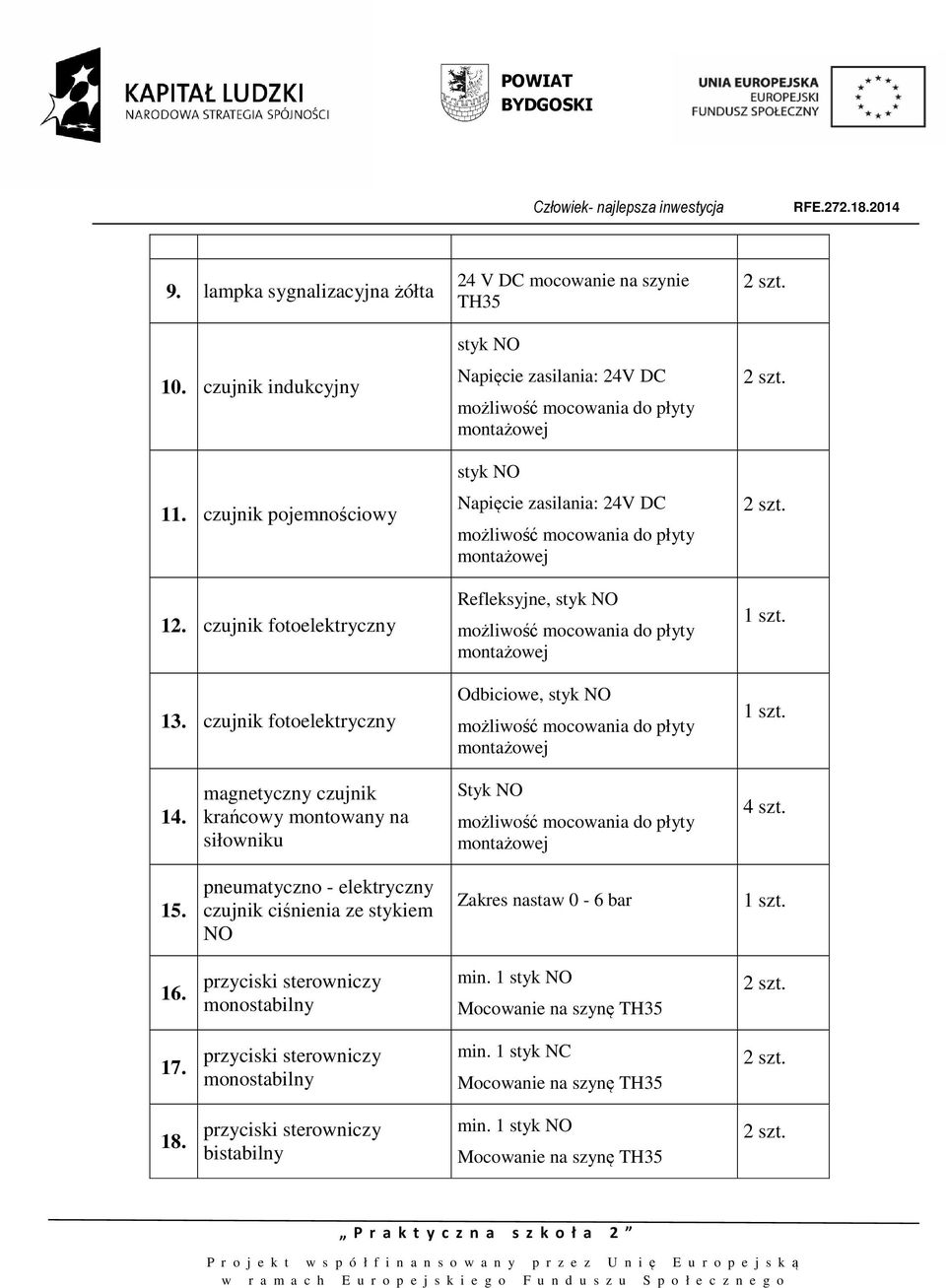

2 9. lampka sygnalizacyjna żółta 10. czujnik indukcyjny 11. czujnik pojemnościowy 12. czujnik fotoelektryczny 13. czujnik fotoelektryczny styk NO Napięcie zasilania: 24V DC styk NO Napięcie zasilania: 24V DC Refleksyjne, styk NO Odbiciowe, styk NO 14. magnetyczny czujnik krańcowy montowany na siłowniku Styk NO 4 szt. 15. pneumatyczno - elektryczny czujnik ciśnienia ze stykiem NO Zakres nastaw 0-6 bar 16. min. 1 styk NO 17. min. 1 styk NC 18. min. 1 styk NO

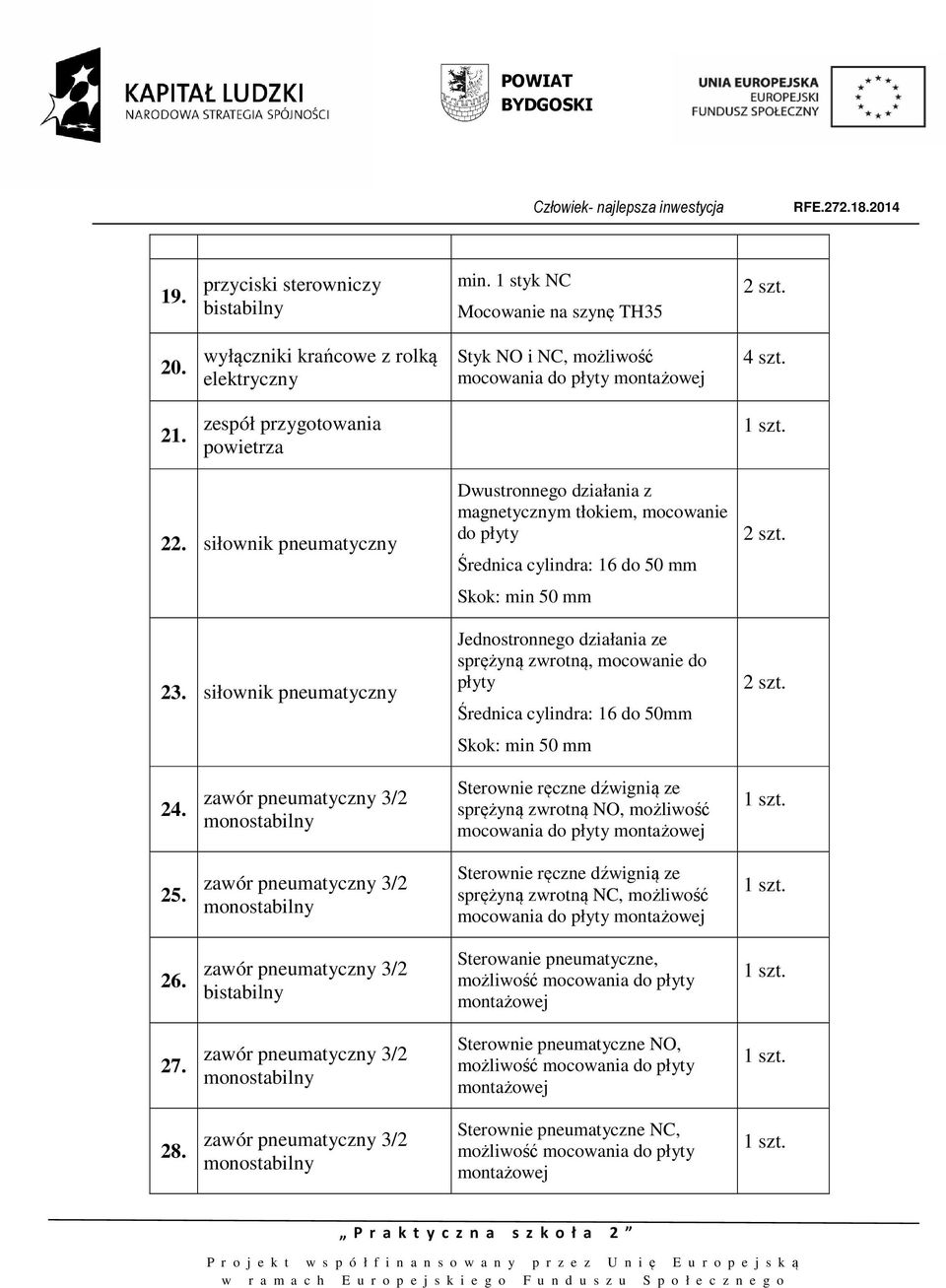

3 19. min. 1 styk NC 20. wyłączniki krańcowe z rolką elektryczny Styk NO i NC, możliwość mocowania do płyty 4 szt. 21. zespół przygotowania powietrza 22. siłownik pneumatyczny 23. siłownik pneumatyczny Dwustronnego działania z magnetycznym tłokiem, mocowanie do płyty Średnica cylindra: 16 do 50 mm Skok: min 50 mm Jednostronnego działania ze sprężyną zwrotną, mocowanie do płyty Średnica cylindra: 16 do 50mm Skok: min 50 mm 24. Sterownie ręczne dźwignią ze sprężyną zwrotną NO, możliwość mocowania do płyty 25. Sterownie ręczne dźwignią ze sprężyną zwrotną NC, możliwość mocowania do płyty 26. Sterowanie pneumatyczne, 27. Sterownie pneumatyczne NO, 28. Sterownie pneumatyczne NC,

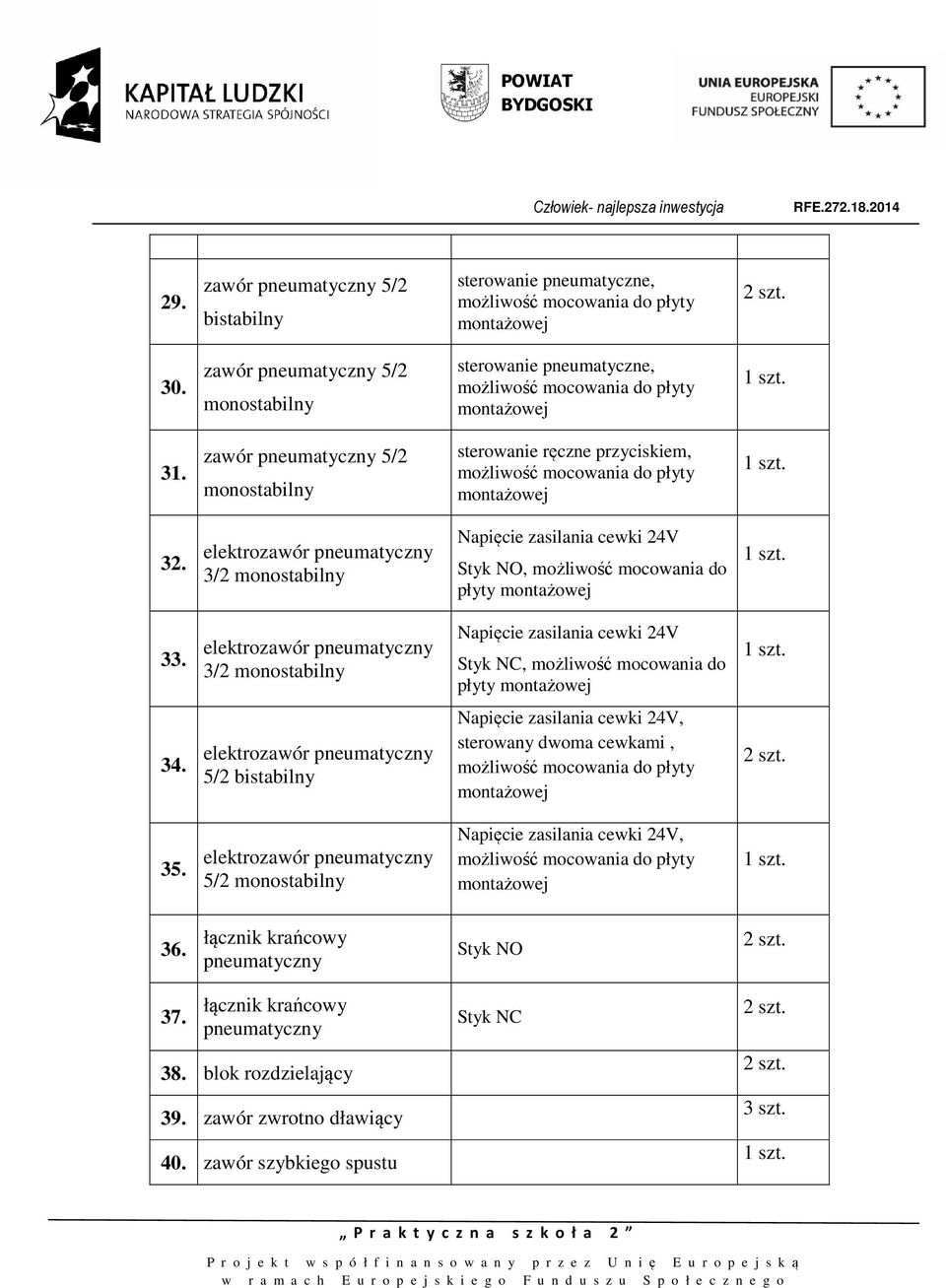

4 29. sterowanie pneumatyczne, 30. sterowanie pneumatyczne, 31. sterowanie ręczne przyciskiem, 32. 3/2 Napięcie zasilania cewki 24V Styk NO, możliwość mocowania do płyty 33. 3/2 Napięcie zasilania cewki 24V Styk NC, możliwość mocowania do płyty 34. 5/2 Napięcie zasilania cewki 24V, sterowany dwoma cewkami, 35. 5/2 Napięcie zasilania cewki 24V, 36. łącznik krańcowy pneumatyczny Styk NO 37. łącznik krańcowy pneumatyczny 38. blok rozdzielający 39. zawór zwrotno dławiący 40. zawór szybkiego spustu Styk NC 3 szt.

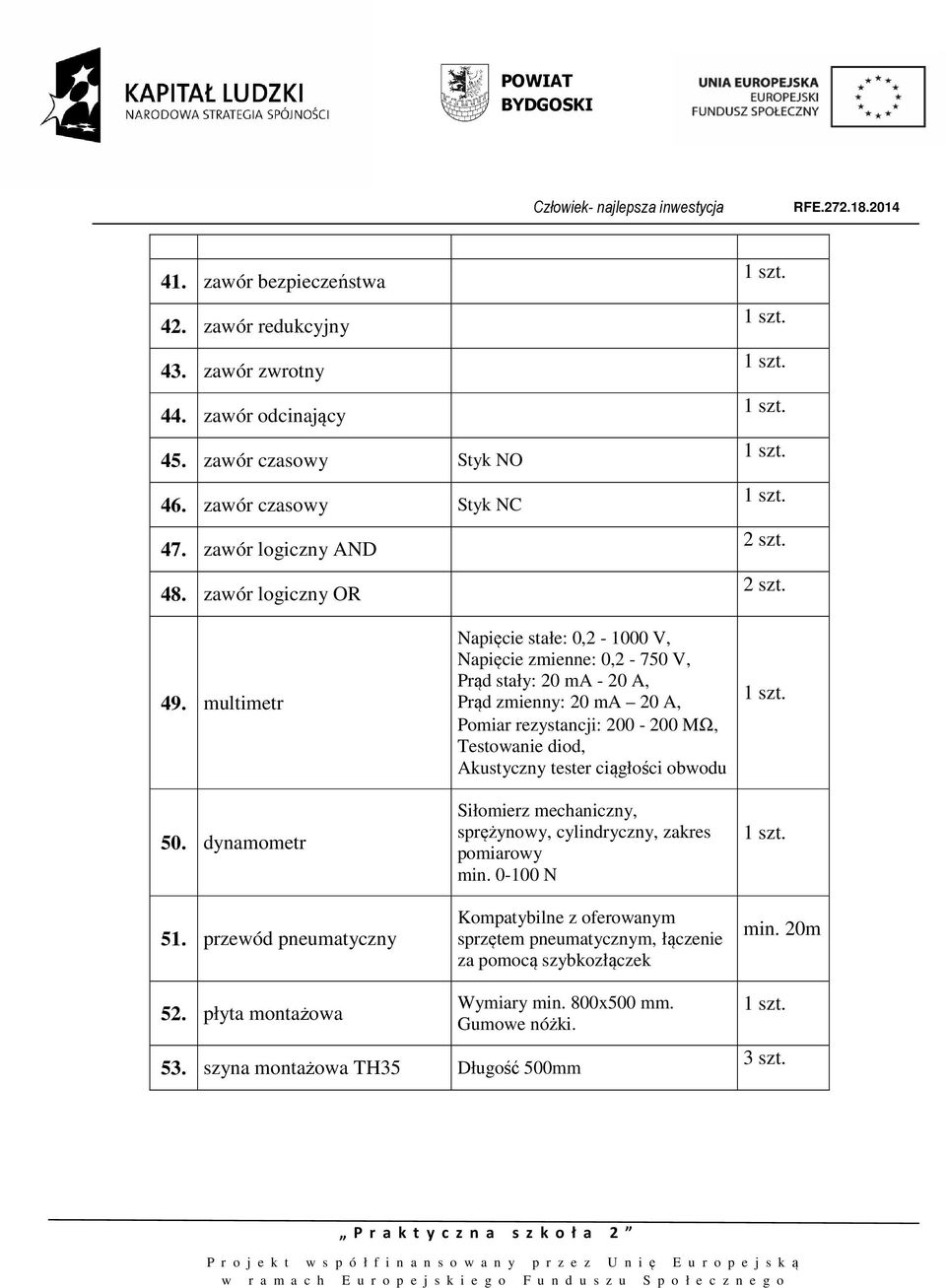

5 41. zawór bezpieczeństwa 42. zawór redukcyjny 43. zawór zwrotny 44. zawór odcinający 45. zawór czasowy Styk NO 46. zawór czasowy Styk NC 47. zawór logiczny AND 48. zawór logiczny OR 49. multimetr 50. dynamometr 51. przewód pneumatyczny Napięcie stałe: 0, V, Napięcie zmienne: 0,2-750 V, Prąd stały: 20 ma - 20 A, Prąd zmienny: 20 ma 20 A, Pomiar rezystancji: MΩ, Testowanie diod, Akustyczny tester ciągłości obwodu Siłomierz mechaniczny, sprężynowy, cylindryczny, zakres pomiarowy min N Kompatybilne z oferowanym sprzętem pneumatycznym, łączenie za pomocą szybkozłączek min. 20m 52. płyta montażowa Wymiary min. 800x500 mm. Gumowe nóżki. 53. szyna montażowa Długość 500mm 3 szt.
