1 TELEFONIA DIALOG S.A. PROJEKTOWANIE I BUDOWA SIECI TELEKOMUNIKACYJNEJ ZN-0/TD S.A.- 0 PROJEKTOWANIE KANALIZACJI KABLOWEJ = Wrocław, marzec 00 r. =

2 Departament Planowania i Modelowania Sieci ZN-0/TD S.A. - 0 /95 SPIS RZECZY 1. Wstęp Przedmiot normy Przeznaczenie normy Ogólne zasady projektowania kanalizacji kablowej...4. Rodzaje kanalizacji kablowej (KK) Podział ogólny Kanalizacja kablowa specjalna (KKS) Kanalizacja wprowadzeniowa (KKwpr) Kanalizacja kablowa pierwotna (KKP) Rodzaje KKP Kanalizacja kablowa (pierwotna) zwykła (KKPz) Kanalizacja kablowa (pierwotna) wzmocniona (KKPw) Kanalizacja kablowa (pierwotna) specjalna (KKPs) Kanalizacja kablowa (pierwotna) w wykonaniu szczególnym (KKPsz) Typowy ciąg kanalizacji kablowej pierwotnej (CKKP) Kanalizacja kablowa wtórna (KKW) Kanalizacja kablowa pierwotno-wtórna Kanalizacja kablowa trójna (minikanalizacja) (KKT) Rurociąg kablowy (RK) Podział ogólny Rurociąg kablowy miejski Rurociąg kablowy pozamiejski Podstawowe wymagania techniczno-eksploatacyjne na telekomunikacyjną kanalizację kablową Podstawowy dokument formalno-prawny Warunki ogólne Kanalizacja kablowa stacyjna Kanalizacja kablowa wprowadzeniowa Kanalizacja kablowa pierwotna Kanalizacja wtórna i trójna Rurociągi kablowe Tunele kablowe Kanalizacja specjalna Inne obiekty infrastruktury terenowej Obudowy zakończeń kablowych Zasady projektowania kanalizacji kablowej i jej elementów Zasady podstawowe Kanalizacja pierwotna Ogólne zasady obowiązujące w Telefonii DIALOG S.A Podstawowe składniki kanalizacji kablowej pierwotnej Długość przelotów między sąsiednimi studniami Głębokość ułożenia Prostoliniowość przebiegu Spadek kanalizacji Wentylacja studni Zabezpieczenie studni przed ingerencją osób nieuprawnionych Wprowadzenia do budynków i obiektów Projektowanie kanalizacji kablowej na mostach, wiaduktach, w tunelach i wewnątrz budynków Skrzyżowania kanalizacji z jezdniami ulic i drogami Skrzyżowania i zbliżenia z torami kolejowymi i tramwajowymi Skrzyżowania i zbliżenia z urządzeniami podziemnymi Zasady projektowania komór kablowych, studni stacyjnych i kanalizacji wprowadzeniowej Wymagania ogólne...48

3 Departament Planowania i Modelowania Sieci ZN-0/TD S.A / Studnia stacyjna Kanalizacja wprowadzeniowa Komora kablowa Kanalizacja wewnątrzbudynkowa Zakończenia kanalizacji kablowej w kontenerze centrali telekomunikacyjnej oraz w innych obiektach (zabudowa biznesowa, mieszkaniowa - wielorodzinna, jednorodzinna) Kanalizacja wtórna Zasady podstawowe Podstawowe składniki Zasady zaciągania rur kanalizacji wtórnej Zasady łączenia rur kanalizacji wtórnej Kanalizacja pierwotno-wtorna Rurociąg kablowy Zasady podstawowe Sposób planowania i realizacji wielorurowych rurociągów kablowych przebiegających we wspólnym wykopie Podstawowe składniki Projektowanie budowy rurociągu kablowego Przygotowanie rur polietylenowych Układanie rurociągów kablowych w ziemi Głębokość układania rurociągów kablowych w ziemi Równoległe układanie kilku rur w rurociągu kablowym Układanie rurociągów kablowych w terenie o zwiększonym zagrożeniu uszkodzeniami mechanicznymi Układanie rurociągów kablowych na terenach szkód górniczych Rurociągi kablowe przy zbliżeniach i skrzyżowaniach z gazociągami Zasobniki złączowe Oznakowanie przebiegu rurociągu kablowego Łączenie rur w rurociągu kablowym Wprowadzanie rurociągu kablowego do budynków telekomunikacyjnych Zbliżenia i skrzyżowania rurociągu kablowego z innymi urządzeniami uzbrojenia terenowego Wymagania ogólne Zbliżenia i skrzyżowania rurociągu kablowego z jezdniami ulic i dróg Zbliżenia i skrzyżowania rurociągu kablowego na mostach, wiaduktach i w tunelach Zbliżenia i skrzyżowania rurociągu kablowego z liniami kolejowymi i tramwajowymi Zbliżenia i skrzyżowania rurociągu kablowego z rurociągami do przesyłania płynów lub gazów Zbliżenia i skrzyżowania rurociągu kablowego z terenami wodnymi Zbliżenia i skrzyżowania rurociągu kablowego z liniami elektroenergetycznymi Zbliżenia i skrzyżowania rurociągu kablowego z pozostałymi obiektami uzbrojenia terenowego Minikanalizacja kablowa - kable puste Wprowadzenie Podstawowe wymagania System minikanalizacji ML firmy Mainetti System METRO-net firmy NKF KABEL B. V Zasady łączenia elementów kanalizacji kablowej Zasady określania kosztów budowy kanalizacji kablowej...95

4 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 1. Wstęp 1.1. Przedmiot normy Norma określa zasady projektowania kanalizacji kablowej dla Telefonii DIALOG S.A Przeznaczenie normy Norma jest przeznaczona przede wszystkim dla projektantów opracowujących dokumentację projektową w zakresie różnych rodzajów kanalizacji kablowej, a także dla wykonawców telekomunikacyjnej kanalizacji kablowej, którzy będą korzystać z dokumentacji projektowej. W zakres opracowań projektowych zlecanych jednostce projektowania wchodzi koncepcja programowo-przestrzenna kanalizacji kablowej (w ramach tej koncepcji następuje uzyskanie decyzji o warunkach zabudowy i zagospodarowania terenu) i projekt techniczny (projekt budowlany, projekt wykonawczy). Na podstawie projektu budowlanego projektant, w imieniu i z upoważnienia inwestora, występuje o uzyskanie pozwolenia na budowę i prowadzi wymagane procedurą sprawy formalnoprawne aż do uzyskania pozwolenia na budowę. Norma jest również przeznaczona dla służb inwestorskich Telefonii DIALOG S.A. w zakresie czynności na etapie przygotowania inwestycji, a w szczególności: opracowania wniosku inwestycyjnego, wyboru w drodze przetargu wykonawcy dokumentacji projektowej lub podjęcie decyzji o bezprzetargowym wyborze wykonawcy dokumentacji, zatwierdzenia opracowanej dokumentacji (koncepcji programowoprzestrzennej, projektów technicznych). Projektanta obowiązuje uwzględnianie w opracowywanej dokumentacji technicznej wyrobów dopuszczonych do stosowania w Telefonii DIALOG S.A Ogólne zasady projektowania kanalizacji kablowej Zawartość projektów jest określona w normie ZN-0/TD-01/3. Telekomunikacyjna kanalizacja kablowa powinna być zaprojektowana tak, aby w dającej się przewidzieć perspektywie nie było potrzeby jej rozbudowy ani przebudowy. Powinna też być odporna na uszkodzenia zdarzające się w trakcie robót ziemnych prowadzonych w pobliżu, zwłaszcza podczas pospiesznego usuwania awarii energetycznych, wodnych, gazowych. Powyższe ustalenia odnoszą się przede wszystkim do kanalizacji kablowej pierwotnej oraz do rurociągów kablowych, głównie rurociągów kablowych układanych na terenie miast, często w skojarzeniu z kanalizacja kablową pierwotną 1. 1 Kanalizacja kablowa pierwotna i rurociąg kablowy są szczegółowo omówione w odpowiednich punktach niniejszej normy.

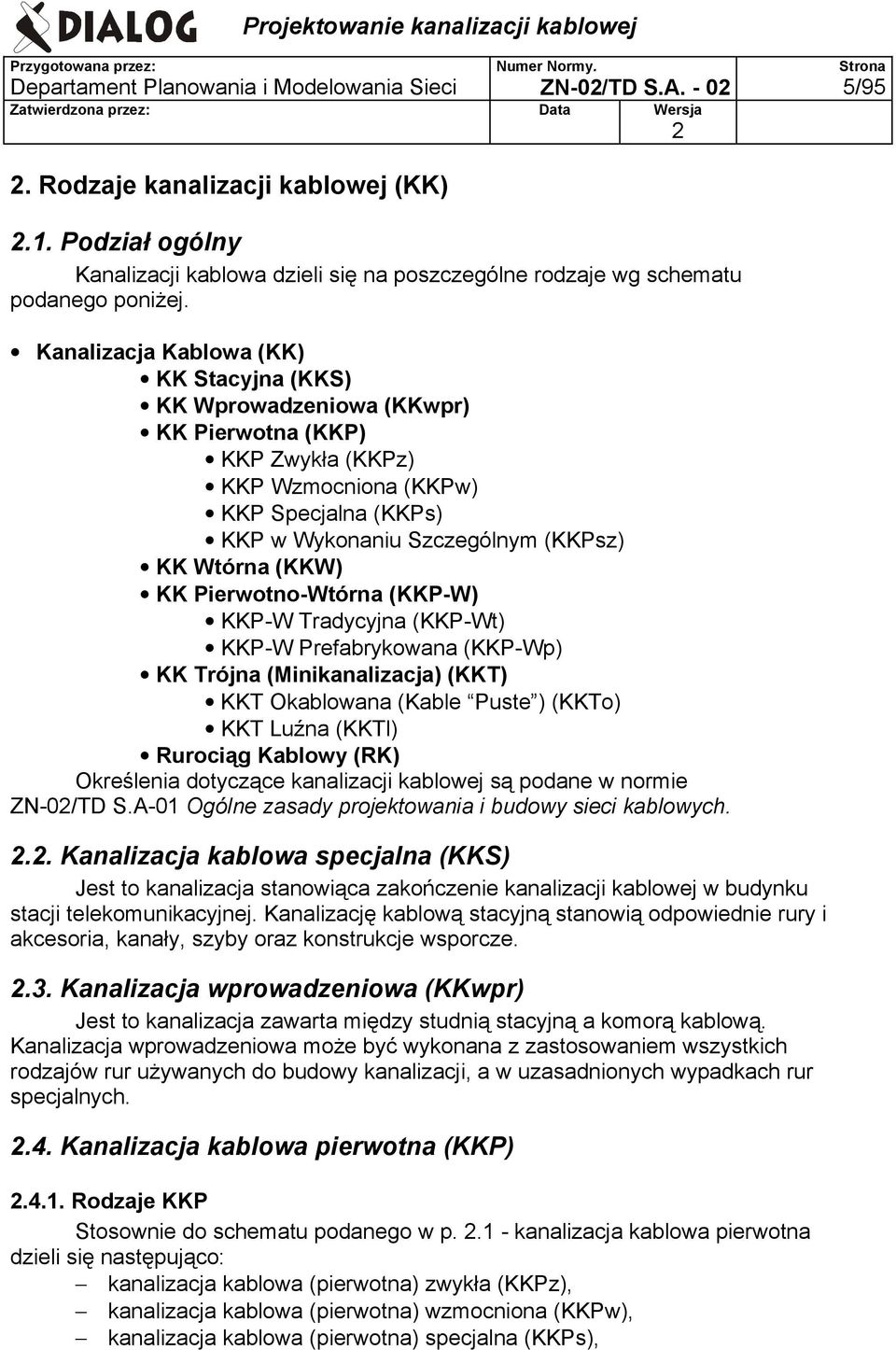

5 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95. Rodzaje kanalizacji kablowej (KK).1. Podział ogólny Kanalizacji kablowa dzieli się na poszczególne rodzaje wg schematu podanego poniżej. Kanalizacja Kablowa (KK) KK Stacyjna (KKS) KK Wprowadzeniowa (KKwpr) KK Pierwotna (KKP) KKP Zwykła (KKPz) KKP Wzmocniona (KKPw) KKP Specjalna (KKPs) KKP w Wykonaniu Szczególnym (KKPsz) KK Wtórna (KKW) KK Pierwotno-Wtórna (KKP-W) KKP-W Tradycyjna (KKP-Wt) KKP-W Prefabrykowana (KKP-Wp) KK Trójna (Minikanalizacja) (KKT) KKT Okablowana (Kable Puste ) (KKTo) KKT Luźna (KKTl) Rurociąg Kablowy (RK) Określenia dotyczące kanalizacji kablowej są podane w normie ZN-0/TD S.A-01 Ogólne zasady projektowania i budowy sieci kablowych... Kanalizacja kablowa specjalna (KKS) Jest to kanalizacja stanowiąca zakończenie kanalizacji kablowej w budynku stacji telekomunikacyjnej. Kanalizację kablową stacyjną stanowią odpowiednie rury i akcesoria, kanały, szyby oraz konstrukcje wsporcze..3. Kanalizacja wprowadzeniowa (KKwpr) Jest to kanalizacja zawarta między studnią stacyjną a komorą kablową. Kanalizacja wprowadzeniowa może być wykonana z zastosowaniem wszystkich rodzajów rur używanych do budowy kanalizacji, a w uzasadnionych wypadkach rur specjalnych..4. Kanalizacja kablowa pierwotna (KKP).4.1. Rodzaje KKP Stosownie do schematu podanego w p..1 - kanalizacja kablowa pierwotna dzieli się następująco: kanalizacja kablowa (pierwotna) zwykła (KKPz), kanalizacja kablowa (pierwotna) wzmocniona (KKPw), kanalizacja kablowa (pierwotna) specjalna (KKPs),

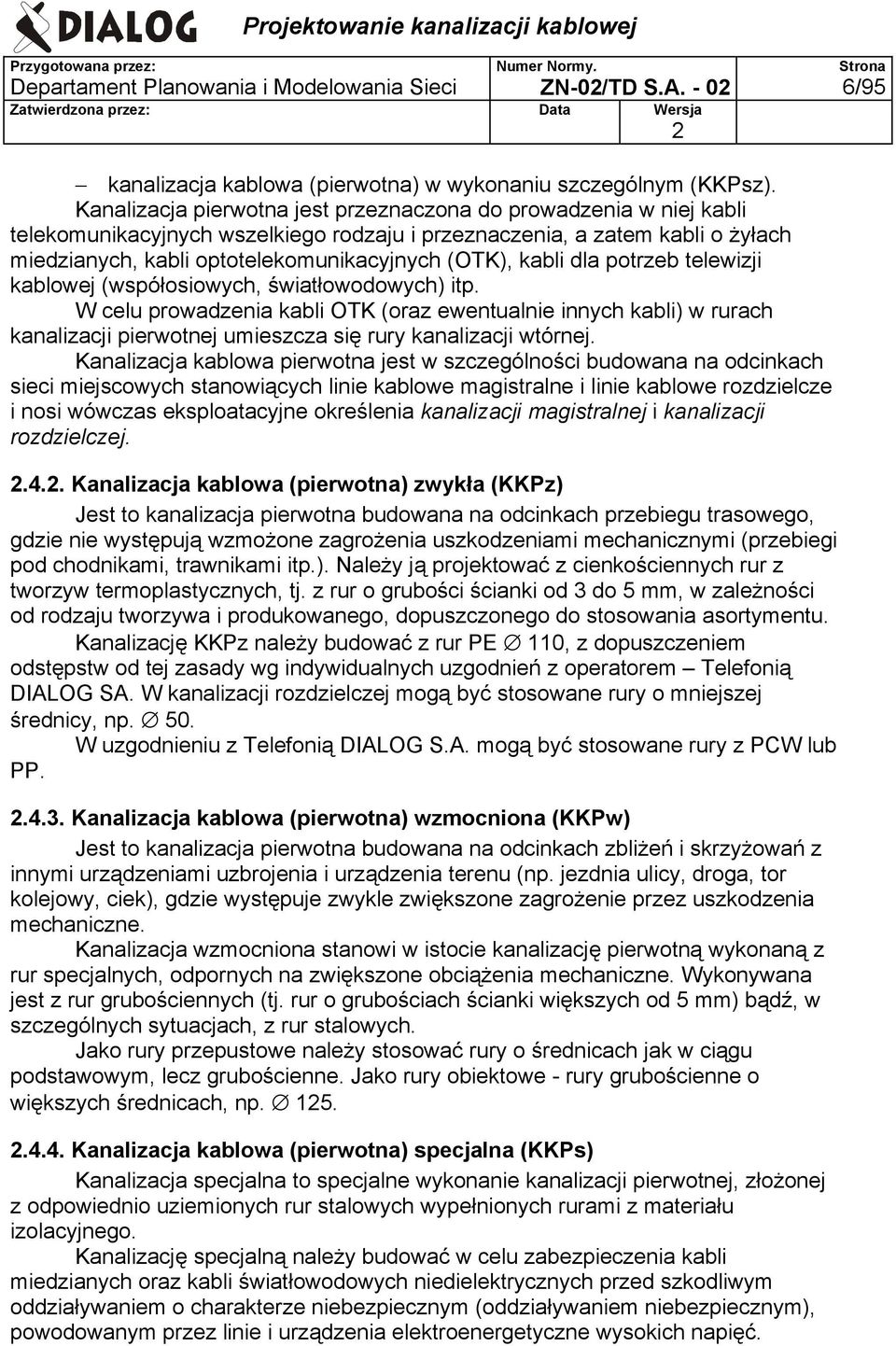

6 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 kanalizacja kablowa (pierwotna) w wykonaniu szczególnym (KKPsz). Kanalizacja pierwotna jest przeznaczona do prowadzenia w niej kabli telekomunikacyjnych wszelkiego rodzaju i przeznaczenia, a zatem kabli o żyłach miedzianych, kabli optotelekomunikacyjnych (OTK), kabli dla potrzeb telewizji kablowej (współosiowych, światłowodowych) itp. W celu prowadzenia kabli OTK (oraz ewentualnie innych kabli) w rurach kanalizacji pierwotnej umieszcza się rury kanalizacji wtórnej. Kanalizacja kablowa pierwotna jest w szczególności budowana na odcinkach sieci miejscowych stanowiących linie kablowe magistralne i linie kablowe rozdzielcze i nosi wówczas eksploatacyjne określenia kanalizacji magistralnej i kanalizacji rozdzielczej..4.. Kanalizacja kablowa (pierwotna) zwykła (KKPz) Jest to kanalizacja pierwotna budowana na odcinkach przebiegu trasowego, gdzie nie występują wzmożone zagrożenia uszkodzeniami mechanicznymi (przebiegi pod chodnikami, trawnikami itp.). Należy ją projektować z cienkościennych rur z tworzyw termoplastycznych, tj. z rur o grubości ścianki od 3 do 5 mm, w zależności od rodzaju tworzywa i produkowanego, dopuszczonego do stosowania asortymentu. Kanalizację KKPz należy budować z rur PE 110, z dopuszczeniem odstępstw od tej zasady wg indywidualnych uzgodnień z operatorem Telefonią DIALOG SA. W kanalizacji rozdzielczej mogą być stosowane rury o mniejszej średnicy, np. 50. W uzgodnieniu z Telefonią DIALOG S.A. mogą być stosowane rury z PCW lub PP Kanalizacja kablowa (pierwotna) wzmocniona (KKPw) Jest to kanalizacja pierwotna budowana na odcinkach zbliżeń i skrzyżowań z innymi urządzeniami uzbrojenia i urządzenia terenu (np. jezdnia ulicy, droga, tor kolejowy, ciek), gdzie występuje zwykle zwiększone zagrożenie przez uszkodzenia mechaniczne. Kanalizacja wzmocniona stanowi w istocie kanalizację pierwotną wykonaną z rur specjalnych, odpornych na zwiększone obciążenia mechaniczne. Wykonywana jest z rur grubościennych (tj. rur o grubościach ścianki większych od 5 mm) bądź, w szczególnych sytuacjach, z rur stalowych. Jako rury przepustowe należy stosować rury o średnicach jak w ciągu podstawowym, lecz grubościenne. Jako rury obiektowe - rury grubościenne o większych średnicach, np Kanalizacja kablowa (pierwotna) specjalna (KKPs) Kanalizacja specjalna to specjalne wykonanie kanalizacji pierwotnej, złożonej z odpowiednio uziemionych rur stalowych wypełnionych rurami z materiału izolacyjnego. Kanalizację specjalną należy budować w celu zabezpieczenia kabli miedzianych oraz kabli światłowodowych niedielektrycznych przed szkodliwym oddziaływaniem o charakterze niebezpiecznym (oddziaływaniem niebezpiecznym), powodowanym przez linie i urządzenia elektroenergetyczne wysokich napięć.

7 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 Kanalizację kablową specjalną należy budować: dla kabli wprowadzanych na teren stacji wysokich napięć, dla kabli przebiegających w bezpośrednim sąsiedztwie tych stacji (w odległościach mniejszych niż 100 m od najbliżej położonej części uziomu powierzchniowego stacji). Niekiedy może zachodzić potrzeba wybudowania kanalizacji specjalnej dla kabla ułożonego w bezpośrednim sąsiedztwie słupa linii wysokiego napięcia (w odległości mniejszej niż 50 m od najbliżej położonej części uziomu słupa). Stosować rury jak - odpowiednio - dla kanalizacji pierwotnej (plastikowe i stalowe), układane i łączone wg indywidualnego rozwiązania projektowego, wykonanego zgodnie z Wytycznymi o ochronie linii i urządzeń telekomunikacyjnych przed szkodliwym oddziaływaniem linii elektroenergetycznych i trakcji elektrycznej prądu stałego (omówionych w ZN-0/TD S.A.- 01/) Kanalizacja kablowa (pierwotna) w wykonaniu szczególnym (KKPsz) Rozwiązanie dotyczy rur kanalizacji kablowej umieszczanych w kanalizacji ściekowej, w wycięciach wykonanych w nawierzchni dróg i ulic, w kanałach ciepłowniczych i w innych traktach rurociągowych. Zastosowanie tego rodzaju rozwiązań w konkretnej sytuacji trasowej jest uzależnione od możliwości technicznych oraz, w znacznym stopniu, od możliwości spełnienia wymaganych procedur formalno-prawnych w zakresie uzgodnienia z użytkownikami ciągów technologicznych, w których ma być instalowana KKPsz. Ciągi kablowe światłowodowe umieszcza się bezpośrednio w wycięciach wykonywanych w nawierzchni jezdni. Następnie doprowadza się nawierzchnię do pierwotnego stanu przez wypełnienie otworu (wycięcia) i odbudowę nawierzchni (np. pokrycie asfaltem). Ciągi kabli światłowodowych mogą być też umieszczane w kanałach ciepłowniczych i gazociągach. Może być tu brane pod uwagę także np. instalowanie kabli światłowodowych w rurociągach do przesyłu ropy naftowej Typowy ciąg kanalizacji kablowej pierwotnej (CKKP) Na rys. 1 przedstawiono typowy ciąg kanalizacji kablowej pierwotnej. Idąc od urządzeń stacji telekomunikacyjnej (stacja komutacyjna, stacja teletransmisyjna) kanalizacja kablowa pierwotna zawiera, kolejno, następujące elementy składowe: kanalizacja wewnątrzbudynkowa (połączenie sali aparatowej z komorą kablową), komora kablowa, kanalizacja wprowadzeniowa (kanalizacja łącząca komorę ze studnią stacyjną), studnia stacyjna. Studnia stacyjna stanowi pierwszą studnię ciągu kanalizacji zewnętrznej (pozabudynkowej). Kanalizację tę tworzą ciągi wiązek rur, przy czym można wyodrębnić: ciąg rur tworzących kanalizację pierwotną (ciąg rur pierwotnych), ciąg rur światłowodowych (rurociąg kablowy), ciąg rur pierwotnych z rurami kanalizacji wtórnej, ciąg rur mieszany. W praktyce mogą nie występować niektóre elementy składowe ciągu kanalizacji, np. w obiekcie telekomunikacyjnym może nie być komory kablowej.

8 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 Ciąg kanalizacji kablowej pierwotnej Kanalizacja wewnątrzbudynkowa Komora kablowa Kanalizacja wprowadzeniowa Studnia stacyjna Ciąg rur kanalizacji kablowej pozabudynkowej Ciąg rur pierwotnych Ciąg rur światłowodowych (rurociąg kabl.) Ciąg rur pierwotnych z rurami kanalizacji wtórnej Ciąg rur mieszany Rys. 1. Ciąg kanalizacji kablowej pierwotnej.5. Kanalizacja kablowa wtórna (KKW) Kanalizacja wtórna jest tworzona wewnątrz otworów kanalizacji pierwotnej. Stanowi ona zespół rur zaciąganych do otworów kanalizacji pierwotnej w celu dodatkowego zabezpieczenia kabli światłowodowych. W zależności od stanu technicznego kanalizacji pierwotnej - do jej wolnych otworów powinny być zaciągane wiązki składające się z do 4 rur kanalizacji wtórnej. Zaciągnięcie do otworu kanalizacji pierwotnej 4 rur kanalizacji wtórnej często okazuje się w praktyce niewykonalne. Wyjątkowo dopuszcza się wykorzystanie dla kanalizacji wtórnej otworów już zajętych przez kable, jeśli się mieści w tych otworach wymagana liczba rur kanalizacji wtórnej. Zasadą jest, aby kanalizacja wtórna zabezpieczała zaciągnięte do niej kable przed uszkodzeniami mechanicznymi wzdłuż całych ciągów, włącznie z przebiegami przez studnie kablowe. Do budowy kanalizacji wtórnej należy stosować rury polietylenowe z warstwą poślizgową, rowkowane, o średnicach (w milimetrach) wynoszących 3/,9 oraz 40/3,7 (w mianowniku podano grubość ścianki)..6. Kanalizacja kablowa pierwotno-wtórna Kanalizacja kablowa pierwotno-wtórna (KKP-W) dzieli się na kanalizację kablową pierwotno-wtórną tradycyjną (KKP-Wt) i na kanalizację kablową pierwotnowtórną prefabrykowaną (KKP-Wp). Podział ten wynika ze sposobu wykonania KKP- W. I tak KKP-Wt to stosowane obecnie powszechnie ciągi zbudowane z rur KKW

9 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 zaciągniętych do rur KKP. Nazwa kanalizacja kablowa pierwotno-wtórna tradycyjna zaczęła być stosowana w ostatnim czasie dla odróżnienia od wprowadzanej do stosowania kanalizacji kablowej pierwotno-wtórnej prefabrykowanej, której istota polega na układaniu ciągu prefabrykowanych elementów o określonej długości, np. 6 m, zawierających trzy lub cztery rury kanalizacji wtórnej w zewnętrznej rurze kanalizacji pierwotnej, tworzących konstrukcyjną całość. Podział KKP-W określa następujący schemat: Kanalizacja Kablowa Pierwotno-Wtórna (KKP-W) KKP-W Tradycyjna (KKP-Wt) KKP-W Prefabrykowana (KKP-Wp) Zgodnie z powyższym omówieniem, cechą KKP-W jest utworzenie ciągu rur osłonowych wtórnych dla kabli OTK, usytuowanych wewnątrz rury pierwotnej. KKP-W jest najczęściej wykonywana jako KKP-Wt..7. Kanalizacja kablowa trójna (minikanalizacja) (KKT) Stosowane ostatnio coraz powszechniej tzw. kable światłowodowe puste można uważać za odmianę kanalizacji kablowej - w tym wypadku stanowiącej minikanalizację światłowodową. Kable puste mają prostą i względnie tanią konstrukcję, gdyż nie ma w nich delikatnych światłowodów w trakcie produkcji i instalowania w sieci. Wiązki światłowodów są niewiele droższe od samych światłowodów, natomiast dają się szybko, tanio i bezpiecznie zaciągać do kabli pustych. Kable takie mogą mieć dużą pojemność, a zatem zajmują mało miejsca przy danej liczbie światłowodów, co jest szczególnie ważne, gdy umieszcza się kable w rurach kanalizacyjnych. Oprócz kabli pustych znajduje zastosowanie także KKT w postaci luźnych tub zaciąganych do rur KKW. Do tych tub są zaciągane odpowiednio przystosowane wiązki światłowodów..8. Rurociąg kablowy (RK).8.1. Podział ogólny Rurociąg kablowy jest układany bezpośrednio w ziemi w celu zapewnienia osłony ochronnej dla kabli światłowodowych. Poniższy schemat określa rodzaje rurociągów kablowych wg kryteriów terenowo-eksploatacyjnych: Rurociąg kablowy Rurociąg kablowy miejski Rurociąg kablowy miejski indywidualny Rurociąg kablowy (miejski) skojarzony - Rurociąg kablowy (miejski) skojarzony wyodrębniony - Rurociąg kablowy (miejski) skojarzony niewyodrębniony Rurociąg kablowy pozamiejski

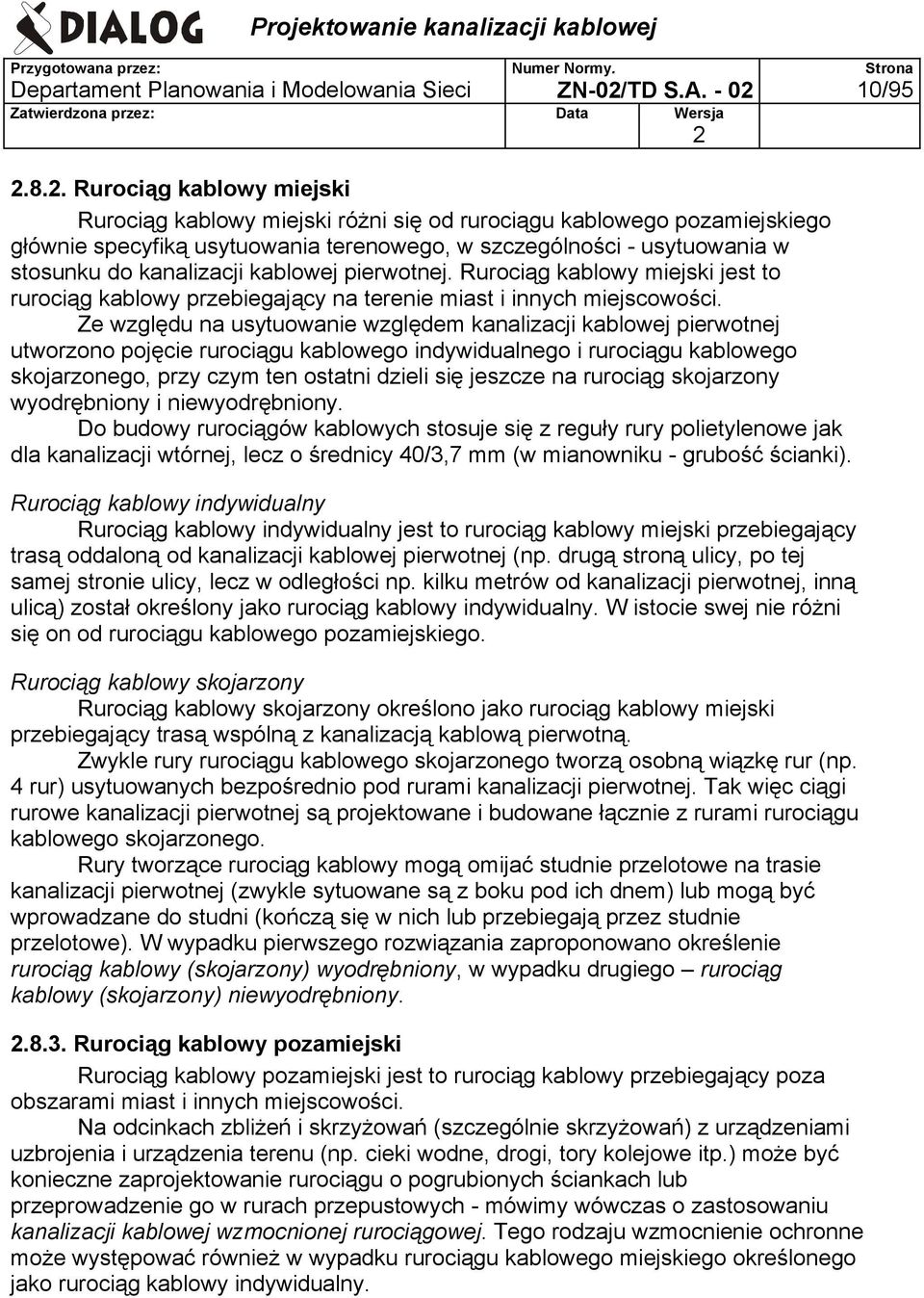

10 Departament Planowania i Modelowania Sieci ZN-0/TD S.A / Rurociąg kablowy miejski Rurociąg kablowy miejski różni się od rurociągu kablowego pozamiejskiego głównie specyfiką usytuowania terenowego, w szczególności - usytuowania w stosunku do kanalizacji kablowej pierwotnej. Rurociąg kablowy miejski jest to rurociąg kablowy przebiegający na terenie miast i innych miejscowości. Ze względu na usytuowanie względem kanalizacji kablowej pierwotnej utworzono pojęcie rurociągu kablowego indywidualnego i rurociągu kablowego skojarzonego, przy czym ten ostatni dzieli się jeszcze na rurociąg skojarzony wyodrębniony i niewyodrębniony. Do budowy rurociągów kablowych stosuje się z reguły rury polietylenowe jak dla kanalizacji wtórnej, lecz o średnicy 40/3,7 mm (w mianowniku - grubość ścianki). Rurociąg kablowy indywidualny Rurociąg kablowy indywidualny jest to rurociąg kablowy miejski przebiegający trasą oddaloną od kanalizacji kablowej pierwotnej (np. drugą stroną ulicy, po tej samej stronie ulicy, lecz w odległości np. kilku metrów od kanalizacji pierwotnej, inną ulicą) został określony jako rurociąg kablowy indywidualny. W istocie swej nie różni się on od rurociągu kablowego pozamiejskiego. Rurociąg kablowy skojarzony Rurociąg kablowy skojarzony określono jako rurociąg kablowy miejski przebiegający trasą wspólną z kanalizacją kablową pierwotną. Zwykle rury rurociągu kablowego skojarzonego tworzą osobną wiązkę rur (np. 4 rur) usytuowanych bezpośrednio pod rurami kanalizacji pierwotnej. Tak więc ciągi rurowe kanalizacji pierwotnej są projektowane i budowane łącznie z rurami rurociągu kablowego skojarzonego. Rury tworzące rurociąg kablowy mogą omijać studnie przelotowe na trasie kanalizacji pierwotnej (zwykle sytuowane są z boku pod ich dnem) lub mogą być wprowadzane do studni (kończą się w nich lub przebiegają przez studnie przelotowe). W wypadku pierwszego rozwiązania zaproponowano określenie rurociąg kablowy (skojarzony) wyodrębniony, w wypadku drugiego rurociąg kablowy (skojarzony) niewyodrębniony Rurociąg kablowy pozamiejski Rurociąg kablowy pozamiejski jest to rurociąg kablowy przebiegający poza obszarami miast i innych miejscowości. Na odcinkach zbliżeń i skrzyżowań (szczególnie skrzyżowań) z urządzeniami uzbrojenia i urządzenia terenu (np. cieki wodne, drogi, tory kolejowe itp.) może być konieczne zaprojektowanie rurociągu o pogrubionych ściankach lub przeprowadzenie go w rurach przepustowych - mówimy wówczas o zastosowaniu kanalizacji kablowej wzmocnionej rurociągowej. Tego rodzaju wzmocnienie ochronne może występować również w wypadku rurociągu kablowego miejskiego określonego jako rurociąg kablowy indywidualny.

11 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 3. Podstawowe wymagania techniczno-eksploatacyjne na telekomunikacyjną kanalizację kablową 3.1. Podstawowy dokument formalno-prawny Podstawowy dokument formalno-prawny w zakresie m. in. wymagań techniczno-eksploatacyjnych dotyczących telekomunikacyjnej kanalizacji kablowej, obowiązujący wszystkich operatorów, jest Rozporządzenie Ministra Łączności do ustawy Prawo Telekomunikacyjne z dnia 1 lipca 000r., Dz. U. 73,poz 85 Art. 89 Określenie warunków budowy infrastruktury telekomunikacyjnej w miejscowościach, wzdłuż dróg publicznych, kanałów i dróg wodnych oraz w pobliżu lotnisk, a także warunków, jakim ta infrastruktura powinna odpowiadać w przypadku współwykorzystania, skrzyżowania się lub zbliżania do torów kolejowych, dróg publicznych, dróg wodnych i kanałów, linii i urządzeń energetycznych oraz urządzeń służących do przesyłania płynów i gazów, mając na uwadze uproszczenie procesu budowy infrastruktury telekomunikacyjnej oraz zapewnienie bezpieczeństwa jej eksploatacji, a także bezpieczeństwo osób trzecich. Rozdział 3 niniejszej normy określa wymagania na telekomunikacyjną kanalizację kablową wg powyższego Rozporządzenia. 3.. Warunki ogólne Kanalizacja kablowa powinna zapewniać: 1) szybką budowę i przebudowę telekomunikacyjnych linii kablowych bez wykonywania robót ziemnych, ) ochronę budynków abonenckich i stacyjnych przed przedostawaniem się do nich gazów i wody z kanalizacji kablowej, 3) ochronę linii przed uszkodzeniami mechanicznymi, chemicznymi i innymi, ze strony sąsiednich obiektów infrastruktury terenowej, 4) ochronę innych obiektów infrastruktury terenowej przed uszkodzeniami podczas eksploatacji kanalizacji kablowej, a w szczególności podczas robót ziemnych związanych z przebudową lub usuwaniem awarii kanalizacji, 5) ochronę środowiska naturalnego i zabytków kultury materialnej, 6) bezpieczeństwo ruchu pieszego i kołowego w miejscach włazowych, 7) ochronę linii kablowych przed dostępem osób nieuprawnionych. Obudowy zakończeń kablowych powinny zapewniać: 1) szybkie instalowanie, przełączanie i testowanie linii kablowych, ) ochronę linii kablowych przed agresywną wilgocią, zmianami temperatury, drganiami, uszkodzeniami mechanicznymi, zakłóceniami elektromagnetycznymi, 3) bezpieczeństwo ruchu pieszego i kołowego oraz estetykę urbanistyczną, 4) ochronę zakończeń linii kablowych przed dostępem osób nieuprawnionych. Telekomunikacyjna kanalizacja kablowa obejmuje: 1) kanalizację kablową stacyjną, ) kanalizację wprowadzeniową,

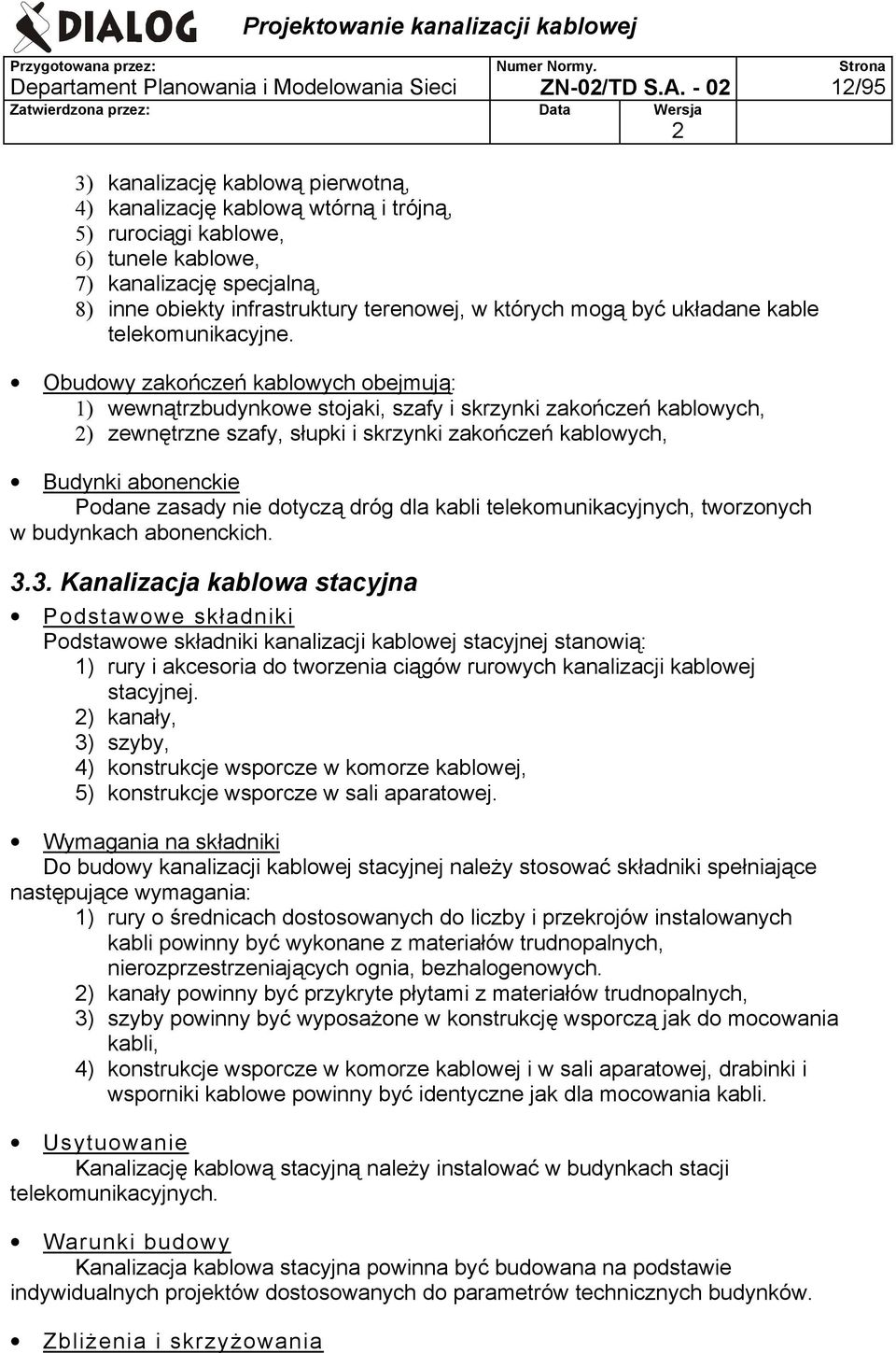

12 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 3) kanalizację kablową pierwotną, 4) kanalizację kablową wtórną i trójną, 5) rurociągi kablowe, 6) tunele kablowe, 7) kanalizację specjalną, 8) inne obiekty infrastruktury terenowej, w których mogą być układane kable telekomunikacyjne. Obudowy zakończeń kablowych obejmują: 1) wewnątrzbudynkowe stojaki, szafy i skrzynki zakończeń kablowych, ) zewnętrzne szafy, słupki i skrzynki zakończeń kablowych, Budynki abonenckie Podane zasady nie dotyczą dróg dla kabli telekomunikacyjnych, tworzonych w budynkach abonenckich Kanalizacja kablowa stacyjna Podstawowe składniki Podstawowe składniki kanalizacji kablowej stacyjnej stanowią: 1) rury i akcesoria do tworzenia ciągów rurowych kanalizacji kablowej stacyjnej. ) kanały, 3) szyby, 4) konstrukcje wsporcze w komorze kablowej, 5) konstrukcje wsporcze w sali aparatowej. Wymagania na składniki Do budowy kanalizacji kablowej stacyjnej należy stosować składniki spełniające następujące wymagania: 1) rury o średnicach dostosowanych do liczby i przekrojów instalowanych kabli powinny być wykonane z materiałów trudnopalnych, nierozprzestrzeniających ognia, bezhalogenowych. ) kanały powinny być przykryte płytami z materiałów trudnopalnych, 3) szyby powinny być wyposażone w konstrukcję wsporczą jak do mocowania kabli, 4) konstrukcje wsporcze w komorze kablowej i w sali aparatowej, drabinki i wsporniki kablowe powinny być identyczne jak dla mocowania kabli. Usytuowanie Kanalizację kablową stacyjną należy instalować w budynkach stacji telekomunikacyjnych. Warunki budowy Kanalizacja kablowa stacyjna powinna być budowana na podstawie indywidualnych projektów dostosowanych do parametrów technicznych budynków. Zbliżenia i skrzyżowania

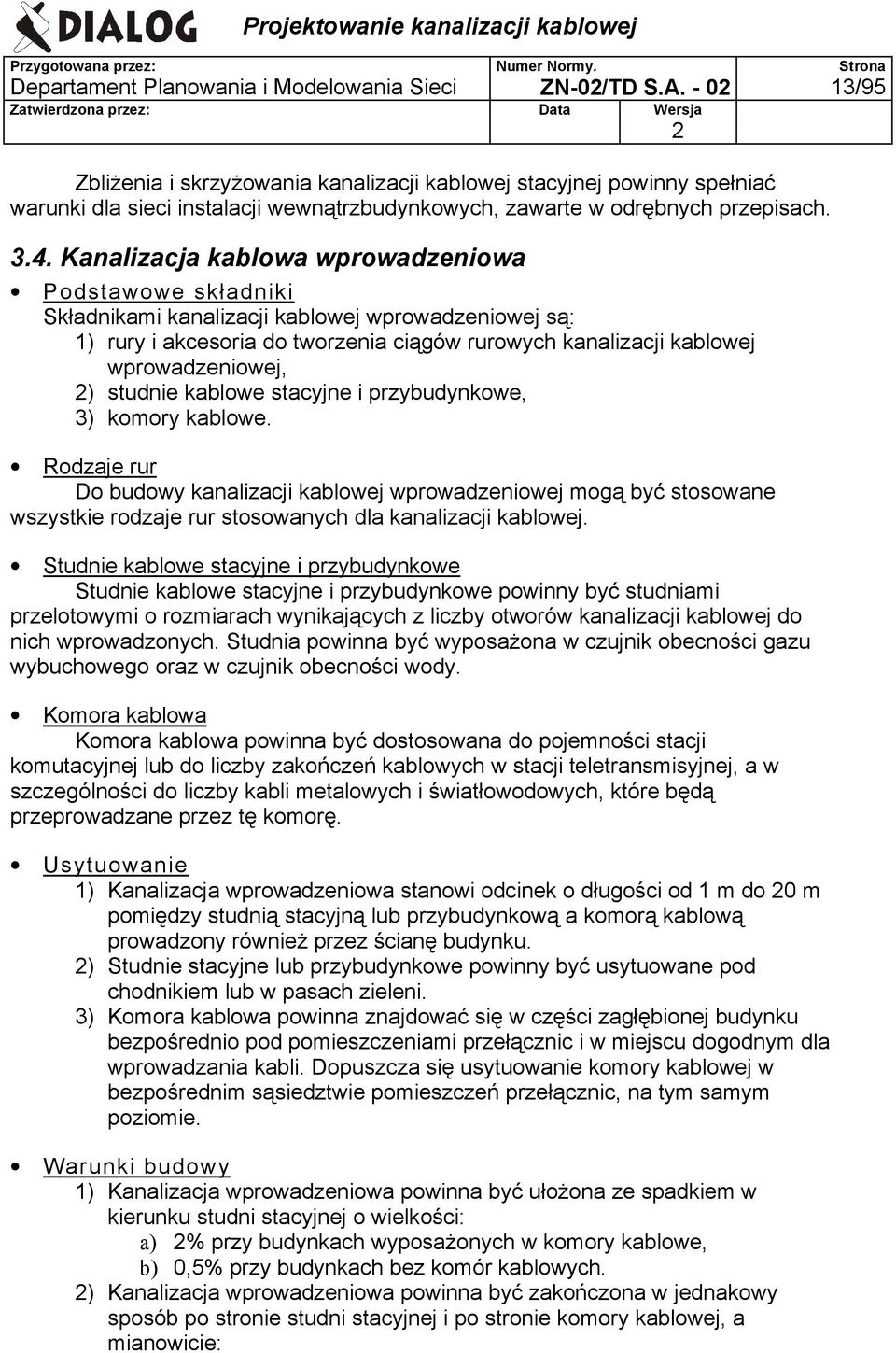

13 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 Zbliżenia i skrzyżowania kanalizacji kablowej stacyjnej powinny spełniać warunki dla sieci instalacji wewnątrzbudynkowych, zawarte w odrębnych przepisach Kanalizacja kablowa wprowadzeniowa Podstawowe składniki Składnikami kanalizacji kablowej wprowadzeniowej są: 1) rury i akcesoria do tworzenia ciągów rurowych kanalizacji kablowej wprowadzeniowej, ) studnie kablowe stacyjne i przybudynkowe, 3) komory kablowe. Rodzaje rur Do budowy kanalizacji kablowej wprowadzeniowej mogą być stosowane wszystkie rodzaje rur stosowanych dla kanalizacji kablowej. Studnie kablowe stacyjne i przybudynkowe Studnie kablowe stacyjne i przybudynkowe powinny być studniami przelotowymi o rozmiarach wynikających z liczby otworów kanalizacji kablowej do nich wprowadzonych. Studnia powinna być wyposażona w czujnik obecności gazu wybuchowego oraz w czujnik obecności wody. Komora kablowa Komora kablowa powinna być dostosowana do pojemności stacji komutacyjnej lub do liczby zakończeń kablowych w stacji teletransmisyjnej, a w szczególności do liczby kabli metalowych i światłowodowych, które będą przeprowadzane przez tę komorę. Usytuowanie 1) Kanalizacja wprowadzeniowa stanowi odcinek o długości od 1 m do 0 m pomiędzy studnią stacyjną lub przybudynkową a komorą kablową prowadzony również przez ścianę budynku. ) Studnie stacyjne lub przybudynkowe powinny być usytuowane pod chodnikiem lub w pasach zieleni. 3) Komora kablowa powinna znajdować się w części zagłębionej budynku bezpośrednio pod pomieszczeniami przełącznic i w miejscu dogodnym dla wprowadzania kabli. Dopuszcza się usytuowanie komory kablowej w bezpośrednim sąsiedztwie pomieszczeń przełącznic, na tym samym poziomie. Warunki budowy 1) Kanalizacja wprowadzeniowa powinna być ułożona ze spadkiem w kierunku studni stacyjnej o wielkości: a) % przy budynkach wyposażonych w komory kablowe, b) 0,5% przy budynkach bez komór kablowych. ) Kanalizacja wprowadzeniowa powinna być zakończona w jednakowy sposób po stronie studni stacyjnej i po stronie komory kablowej, a mianowicie:

14 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 a) otwory wprowadzające należy pogrupować w pionowe ciągi mające po dwa otwory w poziomie, przy czym odległość między sąsiadującymi ze sobą ścianami rur tych ciągów powinna wynosić 100 mm, a odległość między ściankami sąsiednich rur nie powinna być mniejsza niż 10 mm, b) rury kanalizacji kablowej pierwotnej powinny wystawać do 50 mm od ściany, natomiast rury kanalizacji wtórnej na co najmniej 500 mm, c) otwory rur pustych i z kablami powinny być uszczelnione przy pomocy uszczelek. Zbliżenia i skrzyżowania Przy zbliżeniach i skrzyżowaniach z innymi urządzeniami uzbrojenia terenowego kanalizacja wprowadzeniowa powinna spełniać wymagania ustalone w p. 3.4 dla kanalizacji kablowej pierwotnej Kanalizacja kablowa pierwotna Podstawowe składniki Podstawowymi składnikami kanalizacji kablowej pierwotnej są: 1) rury i akcesoria do tworzenia ciągów kanalizacji kablowej pierwotnej, ) studnie kablowe, 3) komory kablowe, 4) konstrukcje wsporcze kabli w obiektach stacyjnych, studniach i komorach kablowych oraz w innych obiektach infrastruktury. Wymagania na składniki Do budowy kanalizacji kablowej pierwotnej należy stosować składniki spełniające następujące wymagania: 1) rury z tworzyw sztucznych o średnicy zewnętrznej 110 mm, gładkie i karbowane dwuwarstwowe lub inne o nie gorszych własnościach i o odporności na zgniatanie nie mniejszej niż 10 N/cm długości rury przy odkształceniu nie większym niż 5%, łączone w sposób wodo- i gazoszczelny do nadciśnienia co najmniej 1 bar, kielichowo lub złączkami, ) studnie kablowe z żelbetu, spełniającego wymagania Polskich Norm, ze zwieńczeniami zgodnymi z Polskimi Normami, odpowiednio do miejsca zastosowania, 3) komory kablowe, 4) konstrukcje wsporcze. Usytuowanie 1) Kanalizację pierwotną należy budować na terenie miast oraz innych miejscowości o zabudowie zwartej, willowej lub osiedlowej i o uporządkowanym charakterze ulic, jeżeli celowość budowy kanalizacji na terenie tych miejscowości jest technicznie i ekonomicznie uzasadniona. ) Projekt budowy kanalizacji kablowej powinien być zgodny z ustaleniami W Telefonii DIALOG S.A. należy stosować rury z polietylenu.

15 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 miejscowego planu zagospodarowania przestrzennego, podanymi w decyzji o warunkach zabudowy i zagospodarowania terenu. 3) Kanalizacja kablowa pierwotna powinna być ułożona pod chodnikiem ulicy lub w nie zadrzewionym pasie zieleni, równolegle do osi ulicy lub linii zabudowy. Należy unikać prowadzenia odcinków kanalizacji pod jezdniami, z wyjątkiem skrzyżowań. Przebieg na krótkich odcinkach pod jezdnią dopuszcza się dla uniknięcia kolizji z elementami uzbrojenia podziemnego lub w celu ominięcia przeszkód naziemnych. 4) Na terenach osiedli mieszkaniowych budowanych systemem blokowym, poza liniami rozgraniczającymi ciągi kanalizacji kablowej powinny przebiegać równolegle do budynków, a na odcinkach między blokami - równolegle do ulic wewnątrzosiedlowych lub chodników dla pieszych. Dopuszcza się skośne układanie kanalizacji dla zachowania równoległości w stosunku do ciągów innych urządzeń podziemnych. 5) Studnie kablowe powinny być usytuowane pod chodnikami lub w pasach zieleni. Usytuowanie studni pod jezdniami jest dopuszczalne jedynie w wyjątkowych sytuacjach, jeśli np. wyniknie to z przebudowy ulicy i poszerzenia jezdni kosztem chodnika. Studnie usytuowane w całości lub częściowo pod jezdnią oraz w chodnikach i zieleńcach, gdzie istnieje możliwość ruchu i parkowania pojazdów, powinny mieć zwieńczenia spełniające odpowiednie wymagania Polskich Norm. 6) Włazy do studni nie powinny się znajdować przed wjazdami do bram, wejściami do sklepów i budynków, pod wylotami rynien oraz w miejscach odpływu ścieków. 7) Usytuowanie studni należy określić za pomocą tablic orientacyjnych. Warunki budowy 1) Głębokość ułożenia rur kanalizacji kablowej powinna nie mniejsza niż 0,5 m, licząc od poziomu nawierzchni do górnej powierzchni kanalizacji. ) Przy przejściach pod jezdnią bez linii tramwajowej oraz przy kanalizacji ułożonej w międzytorzu linii tramwajowej głębokość ułożenia powinna być taka, aby pokrycie nie było mniejsze niż 0,8 m, a pod torami tramwajowymi - 1 m. 3) W sytuacjach uzasadnionych trudnościami technicznymi dopuszcza się zmniejszenie głębokości ułożenia kanalizacji pod warunkiem jej odpowiedniego zabezpieczenia, np. ławą betonową lub wykonania kanalizacji z grubościennych rur z tworzywa sztucznego bądź rur stalowych; grubość warstwy przykrycia kanalizacji powinna wynosić co najmniej 0, m. 4) W pokrywach studzien należy umieszczać wietrzniki w każdej studni, z której jest wykonane wprowadzenie kabli do budynku. 5) W pokrywach studzien kablowych kanalizacji specjalnej należy umieszczać wietrzniki w każdej studni na terenie stacji elektroenergetycznej. 6) Połączenie kanalizacji kablowej z budynkiem powinno być gazoszczelne i wodoszczelne. 7) Połączenie takie należy wykonać przez zastosowanie przybudynkowej przerwy gazoszczelnej na kanalizacji wprowadzanej do budynku lub

16 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 kanalizacji wprowadzeniowej. 8) Do budynku obiektu telekomunikacyjnego (centrala telefoniczna, stacja teletransmisyjna itp.) kanalizacja powinna być wprowadzana do komory kablowej poprzez studnię kablową stacyjną usytuowaną przed budynkiem. 9) Wprowadzana do komory kablowej kanalizacja powinna mieć zachowany spadek, a rury kanalizacji powinny być zakończone w gardle wykonanym w ścianie budynku; na wprowadzenie mogą być stosowane wszystkie rodzaje rur używane do budowy kanalizacji. 10) Otwory kanalizacji oraz obudowa rur powinny być uszczelniane od strony komory kablowej oraz studni przybudynkowej. 11) Na obiektach mostowych kanalizacja kablowa powinna być wykonana z rur stalowych zabezpieczonych przed wpływem prądów błądzących, stosownie do wymagań Polskiej Normy, albo też z rur z tworzyw sztucznych nie rozprzestrzeniających płomienia, nie ograniczających swobody przemieszczeń ustrojów nośnych obiektów. 1) Studnie kablowe przymostowe powinny być umieszczone poza konstrukcją obiektu. Dopuszcza się ich instalowanie pod pomostem obiektu, gdy zachodzi konieczność spełnienia wymagań odnośnie przelotów między studniami. 13) Ciągi kanalizacji pod konstrukcją stalową mostów powinny być wykonane z rur stalowych dwukrotnie asfaltowanych od wewnątrz i zewnątrz, przymocowanych do konstrukcji w taki sposób, aby nie były narażone na dodatkowe naprężenia mechaniczne na skutek zmian temperaturowych. W wypadkach mocowania kanalizacji kablowej z rur stalowych do konstrukcji mostu lub wiaduktu nad torami kolejowymi z trakcją elektryczną, w rurach tych powinny znajdować się dodatkowo rury z tworzyw sztucznych. 14) Rury należy podwieszać na wieszakach sprężynujących w sposób umożliwiający wzajemne przesuwanie się sąsiednich odcinków rur. 15) Ciąg kanalizacji powinien być umieszczony w miejscu mało widocznym, ale dostępnym przy pracach konserwacyjnych. 16) W przejściach przez filary i przyczółki mostowe rury kanalizacji kablowej powinny być przepuszczone przez osadzone tam odcinki rur o większej średnicy. Zbliżenia i skrzyżowania 1) Na skrzyżowaniach z jezdniami i drogami publicznymi trasa kanalizacji powinna być zlokalizowana prostopadle do osi jezdni z dopuszczalnym odchyleniem 15. ) Głębokość ułożenia kanalizacji z rur z tworzyw sztucznych pod jezdnią bez linii tramwajowej oraz kanalizacji ułożonej na międzytorzu powinna być taka, aby pokrycie było nie mniejsze niż 0,8 m, a pod linią tramwajową nie mniejsze niż 1m. 3) Rury z tworzyw sztucznych układane na skrzyżowaniach powinny mieć średnice nie mniejsze niż 110 mm i ścianki o grubości nie mniejszej niż 5 mm; w rurach tych mogą być układane rury kanalizacji wtórnej. 4) Jeśli grubość przykrycia kanalizacji pod jezdnią jest mniejsza niż 0,7 m, a pod jezdnią z linią tramwajową mniejsza niż 0,8 m, to ciąg kanalizacji powinien być zabezpieczony ławą betonową. 5) W wyjątkowych wypadkach uzasadnionych technicznie dopuszcza się stosowanie

17 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 rur stalowych dwustronnie asfaltowanych. 6) W wypadkach, gdy jezdnie posiadają nawierzchnie ulepszone np. betonowe, z kostki lub asfaltu na podkładzie betonowym, kanalizacja w miejscach skrzyżowań powinna być układana bez naruszania nawierzchni, metodą przecisku lub przewiertu albo też sposobem tunelowym, bez pogarszania spoistości gruntu. Ten odcinek kanalizacji powinien być obustronnie zakończony studniami kablowymi o odpowiedniej wielkości, a otwory kanalizacji powinny być obustronnie uszczelnione. 7) Zbliżenie kanalizacji kablowej do torów kolejowych lub tramwajowych nie powinno być mniejsze niż m, licząc od skrajnej szyny zewnętrznej do krawędzi kanalizacji. 8) Dopuszcza się układanie kanalizacji kablowej w międzytorzu linii kolejowych pod warunkiem, że odległość pionowa od górnej powierzchni kanalizacji do nawierzchni międzytorzy nie będzie mniejsza niż 0,8 m. 9) Na skrzyżowaniach z torami tramwajowymi do budowy ciągów kanalizacyjnych należy stosować rury z tworzyw sztucznych o średnicy nie mniejszej niż 110 mm i o grubości ścianki nie mniejszej niż 5 mm. W wyjątkowych wypadkach uzasadnionych technicznie dopuszcza się stosowanie rur stalowych dwustronnie asfaltowanych. 10) Przy budowie kanalizacji kablowej na skrzyżowaniach z liniami tramwajowymi i kolejowymi należy unikać stosowania układania ciągów kanalizacyjnych w otwartym wykopie, natomiast posługiwać się technologiami nie wymagającymi naruszania podtorza, jak np. metodami przecisku lub przewiertu poziomego. 11) Skrzyżowania kanalizacji kablowej pierwotnej z liniami kolejowymi powinny być wykonane zgodnie z Polskimi Normami. 1) W razie zbliżenia kanalizacji kablowej do gazociągów o ciśnieniu do 0,4 MPa powinny być zachowane następujące odległości podstawowe pomiędzy nimi: a) 1,5 m dla kanalizacji kablowej mającej połączenia z pomieszczeniami dla ludzi i zwierząt, b) 1,0 m dla kanalizacji kablowej nie mającej połączenia z pomieszczeniami dla ludzi i zwierząt. c) 0,5 m dla kanalizacji kablowej szczelnej nie mającej połączenia z pomieszczeniami dla ludzi i zwierząt lub uszczelnionej w sposób uniemożliwiający wnikanie przez nią gazu do pomieszczeń. 13) Określone wyżej odległości podstawowe mogą być zmniejszone o 75% (nie mniej jednak niż do 0,5 m) przy zastosowaniu na gazociągu rury ochronnej. Odległość wylotu rury ochronnej powinna być zgodna z wyżej podanymi odległościami podstawowymi. Odległości podstawowa i zmniejszona powinny być mierzone od zewnętrznej ścianki gazociągu lub rury ochronnej do skrajni rur kanalizacji kablowej lub studni. 14) W wypadku braku możliwości założenia na istniejącym gazociągu rury ochronnej, dla zbliżeń nie przekraczających 10 m długości dopuszcza się możliwość zastosowania betonowej ścianki oddzielającej gazociąg od kanalizacji kablowej lub studni. 15) W razie zbliżenia kanalizacji kablowej do gazociągów o ciśnieniu wyższym niż 0,4 MPa powinny być zachowane odległości podstawowe określone w odrębnych przepisach; gazociągi te nie powinny być układane na obszarze zabudowy

18 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 zwartej lub przeznaczonym do takiej zabudowy, gdzie stosuje się telekomunikacyjną kanalizację kablową pierwotną. 16) Odległość pozioma kanalizacji kablowej pierwotnej od stacji gazowej powinna być równa odległości ustalonej dla gazociągu zasilającego stację, lecz nie mniejsza od poziomego zasięgu zewnętrznej strefy zagrożenia wybuchem ustalonej dla stacji. 17) W razie zbliżenia kanalizacji kablowej do innych rurociągów i urządzeń podziemnych do przesyłania płynów powinny być zachowane następujące odległości podstawowe między nimi: a) od wodociągu magistralnego 1,0 m b) od wodociągu rozdzielczego 0,5 m c) od obudowy sieci cieplnej, w tym sieci preizolowane,0 m d) od ropociągu lub rurociągu dla produktów naftowych 8,0 m e) od przewodów kanalizacji ściekowej 1,0 m 18) W wypadkach, gdy niemożliwe jest wzajemne usytuowanie kanalizacji kablowej oraz urządzeń podziemnych do przesyłania płynów w odległościach wyżej wymienionych, dopuszcza się zmniejszenie tych odległości do połowy, pod warunkiem zastosowania zabezpieczeń specjalnych na kanalizacji kablowej, a poniżej połowy pod warunkiem zastosowania zabezpieczeń szczególnych. Odległości zmniejszone nie mogą być jednak mniejsze, niż 5% odległości podstawowej. 19) Zabezpieczenie specjalne kanalizacji kablowej polega na umieszczeniu jej w rurze ochronnej. Zabezpieczenie szczególne kanalizacji kablowej polega na oddzieleniu jej od innego rurociągu zaporą (ścianą) oddzielającą. 0) Skrzyżowania telekomunikacyjnej kanalizacji pierwotnej z gazociągami powinno być wykonane zgodnie z Polskimi Normami. 1) W razie skrzyżowania kanalizacji kablowej z rurociągami i urządzeniami do przesyłania płynów najmniejsze dopuszczalne odległości pionowe między nimi powinny wynosić : a) od wodociągu magistralnego 0,5 m b) od wodociągu rozdzielczego 0,15 m c) obudowy sieci cieplnej, w tym sieci preizolowanej 0,50 m d) ropociągu lub rurociągu dla produktów naftowych 0,80 m e) od przewodów kanalizacji ściekowej 0,30 m ) Skrzyżowania powinny być wykonane prostopadle z dopuszczalnym odchyleniem o 10 dla kanalizacji ściekowej i 35 dla pozostałych urządzeń. Kanalizacja kablowa powinna znajdować się nad tymi urządzeniami. 3) Jeżeli górna powierzchnia rurociągu do przesyłania płynów jest ułożona w ziemi na głębokości nie pozwalającej na ułożenie nad nim kanalizacji kablowej z zachowaniem odległości pionowych podanych wyżej, to kanalizację kablową należy ułożyć pod rurociągiem do przesyłania płynów z zachowaniem wymaganych odległości pionowych. 4) Najmniejsze dopuszczalne odległości poziome lub pionowe między krawędziami kanalizacji kablowej a krawędziami linii elektroenergetycznych napowietrznych lub kablowych, a także urządzeniami odgromowymi budynków powinny być zgodne z Polskimi Normami. 5) Najmniejsze dopuszczalne odległości pionowe lub poziome między krawędziami

19 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 kanalizacji kablowej i krawędziami innych urządzeń podano w tablicy 1. Tablica 1 Najmniejsze dopuszczalne odległości pionowe lub poziome kanalizacji kablowej od innych urządzeń Lp. Rodzaj urządzenia podziemnego Najmniejsza dopuszczalna odległość w metrach Skrzyżowania Zbliżenia 1 Kabel telekomunikacyjny ziemny dowolna dowolna Linia elektroenergetyczna zasilająca trakcję 0,8 0,8 3 Podbudowa telekomunikacyjnej linii napowietrznej -,0 4 Ściany budynków i ogrodzenia - 0,5 5 Drzewa wzdłuż drogi (od lica pni) -,0 6) W wypadku krzyżowania się kanalizacji z istniejącym kablem telekomunikacyjnym kabel ten należy zabezpieczyć rurą z tworzywa sztucznego o grubości ścianki nie mniejszej niż 5 mm. 7) W wypadku zbliżenia się ciągów kanalizacji kablowej różnych użytkowników odległości pomiędzy nimi powinny wynikać jedynie z bezpieczeństwa wykonywania robót w określonej technologii. 8) W wypadku skrzyżowania się ciągów kanalizacji kablowej różnych użytkowników w miejscu skrzyżowania powinna być wybudowana wspólna studnia kablowa umożliwiająca bezpieczne układanie kabli w różnych kierunkach. 9) W razie zbliżenia kanalizacji kablowej do baz paliw, stacji paliw i gazu płynnego oraz rurociągów studnie kablowe nie powinny być sytuowane w strefach zagrożeń wybuchem. 30) Na terenach baz paliw płynnych może być budowana tylko kanalizacja kablowa realizująca przyłącze telekomunikacyjne do tych baz. 31) W pasie terenu ochronnego baz paliw dopuszcza się buowę kanalizacji kablowej, ale poza ogrodzeniem tych baz Kanalizacja wtórna i trójna Podstawowe składniki 1) Podstawowymi składnikami kanalizacji kablowej wtórnej i trójnej są: a) rury i akcesoria do tworzenia ciągów kanalizacji kablowej wtórnej, b) kable "puste" i wiązki minitub do tworzenia kanalizacji trójnej, c) konstrukcje wsporcze w studniach kablowych oraz w innych obiektach infrastruktury, ) Do budowy kanalizacji kablowej pierwotnej należy stosować składniki spełniające następujące wymagania: a) rury polietylenowe o średnicach zewnętrznych 3 mm i 40 mm z warstwą poślizgową, łączone w sposób wodo- i gazoszczelny przy pomocy złączek skrętnych, odpornych na działanie nadciśnienia o wartości co najmniej 1 MPa; dopuszcza się stosowanie rur polietylenowych rowkowanych oraz rur z preinstalowaną linką

20 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 zaciągową lub kablem, b) kable puste" i wiązki minitub o parametrach określonych w odrębnych przepisach, c) konstrukcje wsporcze stosowane powszechnie dla kabli telekomunikacyjnych. Usytuowanie Kanalizację wtórną i trójną instaluje się w istniejących ciągach kanalizacji pierwotnej lub w tunelach kablowych. Warunki budowy 1) Kanalizacja wtórna powinna umożliwiać wykorzystanie otworów kanalizacji pierwotnej do bezpiecznego ułożenia, w odrębnych kanałach, kilku kabli światłowodowych, w tym także kabli pustych" i wiązek minitub. Kanalizacja wtórna może być też wykorzystana do ułożenia innych kabli telekomunikacyjnych, np. kabli telewizji kablowej. ) Kanalizacja wtórna powinna umożliwiać maksymalne wykorzystanie otworów kanalizacji pierwotnej. W zależności od stanu technicznego tej kanalizacji do wolnych otworów należy zaciągać wiązki do 4 rur polietylenowych kanalizacji wtórnej. Dopuszczalne jest wykorzystanie otworów częściowo zajętych przez inne kable, jeśli mieści się w tych otworach wymagana liczba rur kanalizacji wtórnej. 3) Kanalizacja wtórna powinna zabezpieczać zaciągnięte do niej kable przed uszkodzeniami mechanicznymi wzdłuż całych ciągów oraz w studniach kablowych. 4) Kanalizacja trójna powinna zabezpieczać zaciągnięte do niej wiązki światłowodów przed uszkodzeniami mechanicznymi wzdłuż całych ciągów oraz w studniach kablowych. 5) Ciągi kanalizacji wtórnej na całej ich długości powinny być rozróżnialne. Tę rozróżnialność powinno się zapewniać przez: - stosowanie rur z odpowiednimi napisami na zewnętrznej powierzchni, - stosowanie rur z barwnymi wyróżnikami, jednakowymi dla poszczególnych ciągów na całej trasie kanalizacji, - oznakowanie ciągów zajętych przez kable w studniach kablowych. Przy zajmowaniu całego otworu kanalizacji pierwotnej dla kanalizacji wtórnej należy wciągać od razu 3-4 rury kanalizacji wtórnej, nawet gdyby z aktualnych potrzeb budowy wynikała konieczność zaciągania tylko jednej rury. 6) Kanalizację wtórną i trójną dzieli się na odcinki zaciągowe, których długość powinna być dostosowana do technologii zaciągania kabli lub wiązek światłowodów. 7) Do budowy kanalizacji wtórnej należy w miarę możliwości wybierać wolne otwory kanalizacji pierwotnej leżące w skrajnych pionach kanalizacji, zwracając zarazem uwagę na jednakowe usytuowanie w profilu kanalizacji na sąsiednich odcinkach przelotowych. 8) Dopuszcza się wykorzystanie dla kanalizacji wtórnej otworów kanalizacji pierwotnej częściowo zajętych przez kable z żyłami metalowymi, jeżeli zmieści się w tych otworach wymagana liczba rur kanalizacji wtórnej.

21 Departament Planowania i Modelowania Sieci ZN-0/TD S.A /95 9) Przy wprowadzaniu do obiektów telekomunikacyjnych kanalizacja wtórna powinna kończyć się w studni stacyjnej. 10)Do łączenia rur kanalizacji wtórnej należy stosować złączki rozbieralne odporne na działanie podwyższonego ciśnienia powietrza stosowanego przy pneumatycznym zaciąganiu kabli. 11)Ciągi kanalizacji wtórnej powinny być szczelne. Po wybudowaniu odcinków o długości około km należy napełnić je sprężonym powietrzem i po upływie 4 godzin sprawdzić stan ciśnienia manometrem technicznym. Zbliżenia i skrzyżowania Zbliżenia i skrzyżowania kanalizacji wtórnej i trójnej wykonuje się w kanalizacji kablowej pierwotnej zgodnie z wymaganiami przewidzianymi dla tej kanalizacji Rurociągi kablowe Podstawowe składniki 1) Podstawowymi składnikami rurociągów kablowych są: a) rury i akcesoria do tworzenia ciągów rurowych, b) zasobniki złączowe, c) zasobniki dla zapasów awaryjnych kabli. ) Do budowy rurociągów kablowych należy stosować składniki spełniające następujące wymagania: a) rury polietylenowe o średnicy zewnętrznej 40 mm i o grubości ścianki 3,7 mm 3, z warstwą poślizgową, łączone w sposób wodo- i gazoszczelny przy pomocy złączek skrętnych, odpornych na działanie nadciśnienia o wartości co najmniej 1 MPa; dopuszcza się stosowanie rur polietylenowych rowkowanych oraz rur z preinstalowaną linką zaciągową lub kablem. b) zasobniki dostosowane do ułożenia ich bezpośrednio w ziemi na poziomie posadowienia rurociągu kablowego, tak aby na powierzchni terenu możliwa była uprawa gleby nawet przy użyciu ciężkiego rolniczego sprzętu zmechanizowanego (nacisk ok. 100 kn); zasobniki powinny być odporne na zamulanie i powinny umożliwiać swobodne ułożenie muf złączowych kabla światłowodowego oraz do 50 m zapasów technologicznych kabli, c) zasobniki jak w punkcie ale przeznaczone do ułożenia zapasów kabli w sposób pozwalający ich swobodne rozwinięcie w razie awaryjnego poderwania rurociągu przez koparkę, d) zasobniki powinny być wykonane z tworzyw sztucznych o odpowiedniej wytrzymałości mechanicznej oraz odpornych na szkodliwe oddziaływanie środowiska; dopuszcza się wykonywanie zasobników z elementów betonowych zbrojonych. 3 W gruntach lekkich, sypkich, niekamienistych Rozporządzenie Ministra Łączności Określenie warunków budowy infrastruktury telekomunikacyjnej... dopuszcza rury o średnicy 3 mm i grubości ścianki,9 mm - stosować wyłącznie w uzgodnieniu z Telefonią DIALOG S.A.

22 Departament Planowania i Modelowania Sieci ZN-0/TD S.A. - 0 /95 Usytuowanie 1) Rurociągi kablowe należy stosować dla telekomunikacyjnych linii kablowych światłowodowych podziemnych poza terenem miast. ) Rurociąg kablowy powinien być usytuowany zgodnie z wymaganiami miejscowego planu zagospodarowania przestrzennego zawartymi w decyzji o warunkach zabudowy i zagospodarowania terenu, a w szczególności w pasach wywłaszczenia trasy: dróg publicznych, linii kolejowych, rurociągów dalekosiężnych i kabli elektroenergetycznych. 3) Rurociągi kablowe wzdłuż dróg publicznych poza terenem zabudowy powinny być układane poza pasem drogowym w taki sposób, aby: a) nie wpływały ujemnie na system korzeniowy drzew rosnących w pasie drogowym, b) wykopy dla rurociągów nie naruszały granicy pasa drogowego, a więc aby ich krawędzie zewnętrzne były oddalone co najmniej o 0,75 m od granicy pasa drogowego i m od granicy autostrady lub drogi ekspresowej. 1) Trasa rurociągów kablowych wzdłuż dróg powinna być usytuowana w odległości uzgodnionej z odpowiednim zarządcą dróg i po tej stronie drogi, po której są dogodniejsze warunki terenowe pozwalające na spełnienie wymagań co do odległości w miejscach zbliżeń i skrzyżowań z innymi obiektami uzbrojenia terenowego oraz warunki dla zastosowania sprzętu zmechanizowanego przy budowie rurociągów. ) Na odcinkach dróg przechodzących przez tereny zabudowane, zalesione, zalewowe i bagniste lub zajęte przez różne obiekty nadziemne lub urządzenia podziemne nie pozwalające na dotrzymanie wymagań co do zbliżeń i skrzyżowań dopuszcza się w uzgodnieniu z właściwym zarządcą drogi usytuowanie rurociągów odpowiednio w pasie drogowym: a) w koronie drogi na poboczu jezdni - na terenach bezpośrednio zabudowanych bez chodników lub terenach zalewowych i bagnistych, b) poza koroną drogi - w przypadkach, gdy poza pasem drogowym istnieją tereny zalesione lub zadrzewione wymagające wycinki oraz w przypadkach innych sytuacji i warunków terenowych nie pozwalających na spełnienie wymagań co do zbliżeń i skrzyżowań. 1) Rurociągi kablowe budowane dla potrzeb dróg kołowych szybkiego ruchu (drogi ekspresowe i autostrady) powinny być budowane w obrębie pasa drogowego. ) Trasa rurociągu nie powinna przebiegać przez tereny wodne zalewowe i bagniste, przez tereny o dużej agresywności gruntu i na poboczach stromych nasypów lub wykopów. W przypadkach technicznie uzasadnionych dopuszcza się takie usytuowanie trasy, ale pod warunkiem zastosowania środków ochronnych. 3) Dopuszcza się ułożenie linii na terenach lasów w wypadku, gdy nie zachodzi konieczność wycinania pasa, a tylko potrzeba wycięcia pojedynczych drzew i krzewów. Odległość rurociągów od drzew na terenach leśnych powinna wynosić co najmniej 1 m mierząc od lica pni drzew. Dopuszcza się układanie rurociągów w istniejących pasach przeciwpożarowych, a odległość od drzew w tych przypadkach będzie wynikać z szerokości pasa. 4) Nie dopuszcza się układania rurociągów wzdłuż pod jezdniami lub ściekami ulicznymi.
