1 PROJEKT WYKONAWCZY budowy sieci teletechnicznej MSRK (MTKK) ETAP 2 w ramach projektu: Przebudowa placu Bema wraz z odcinkiem ul. Bema od ul. Prusa do ul. Sienkiewicza i remontem mostów Młyńskich we Wrocławiu" Nr dokument.: Nr umowy: Inwestor i Zamawiający: Obiekt: Lokalizacja: Branża: SKM 002-H/2 Umowa nr FPU/IP/273/211/06 z dnia r. Zarząd Dróg i Utrzymania Miasta Wrocław, ul. Długa 49 Most Młyński Północny, Most Młyński Południowy oraz ulice: św. Jadwigi, Staromłyńska, Wyspa Słodowa Województwo: dolnośląskie, Powiat: Wrocław, Gmina: Wrocław, Obręb: Plac Grunwaldzki, Numer arkusza: 17, Działki ewidencyjne: 159 Numer arkusza: 26, Działki ewidencyjne: 7, 8, 20, 22, 31, 32 Numer arkusza: 27, Działki ewidencyjne: 14 TELETECHNICZNA Opracowali: Imię i nazwisko Nr i zakres uprawnień Podpis Projektant (branża teletechniczna) mgr inż. Zenon Traciński 1238/98/U specj. instalacje telekomunikacyjne do projektowania Sprawdzający (branża teletechniczna) mgr inż. Zbigniew Klubiński 95/64 specj. sieci i urządzenia elektryczne do projektowania Wrocław, marzec 2011 r.

Zarząd Dróg i Utrzymania Miasta 53-633 Wrocław, ul. Długa 49 Most Młyński Północny, Most Młyński Południowy oraz ulice: św.

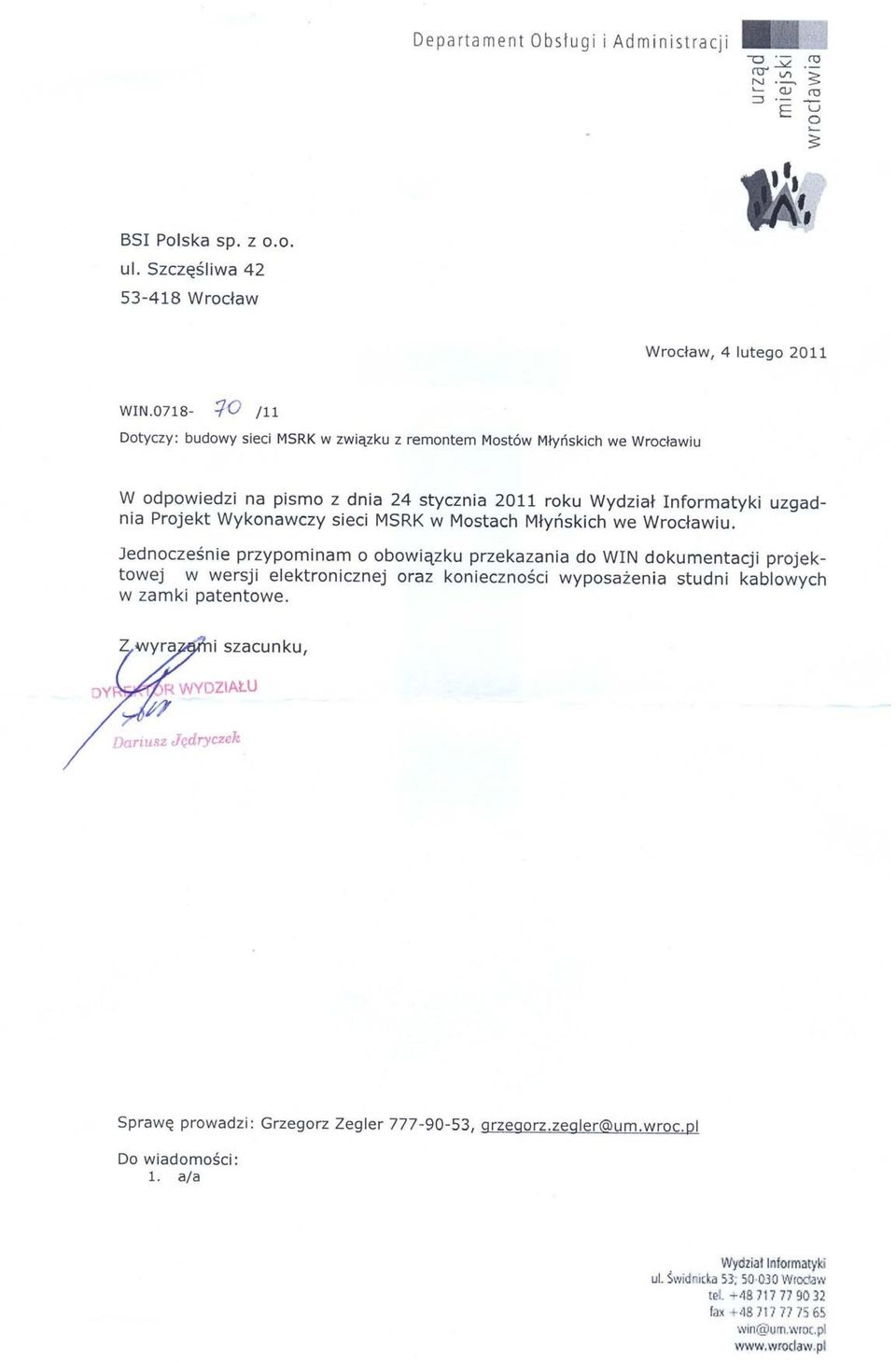

2 -2- SPIS TREŚCI 1. Opis przedsięwzięcia Podstawa opracowania Cel i zakres opracowania Opracowania źródłowe i związane Zakres rzeczowy Zakres finansowy. 2. Część technologiczna. 3. Badania. 4. Uwagi końcowe. 5. Uzgodnienia branżowe. SPIS RYSUNKÓW 1. Plan sytuacyjny budowy sieci MSRK(MTKK)- etap 2 Rys. nr H Schemat rozwinięty budowy sieci MSRK (MTKK)- etap 2 Rys. nr H Przekrój poprzeczny (most południowy) Rys. nr M-11

4. Uwagi końcowe. 5. Uzgodnienia branżowe. SPIS RYSUNKÓW 1. Plan sytuacyjny budowy sieci MSRK(MTKK)- etap 2 Rys.

3 -3-1. OPIS PRZEDSIĘWZIĘCIA 1.1. Podstawa opracowania. -zlecenie Zarządu Dróg i Komunikacji Wrocław; -umowa zawarta między Z D i K Wrocław a BSI ; -dane programowe Użytkownika MSRK; -uzgodnienia robocze projektanta; -obowiązujące normy, instrukcje i przepisy budowlane, a w szczególności normy zakładowe Urzędu Miejskiego Wrocławia: ZN-UMWR-001.V002, ZN-UMWR-002.V002, ZN-UMWR-003.V002, ZN-UMWR-004.V002 i ZN-UMWR-005.V Cel i zakres opracowania. Przedmiotem projektu jest budowa telekomunikacyjnego rurociągu kablowego MSRK(MTKK) dla potrzeb Urzędu Miejskiego Wrocławia w związku z remontem Mostów Młyńskich we Wrocławiu- etap 2. Etap 2 obejmuje Most Południowy Opracowania źródłowe i związane. Dokumentacja w zakresie wszystkich pozostałych branż projektowych opracowana przez Biuro Projektów Mostów i Dróg BSI Polska Sp. z o. o. we Wrocławiu i Biuro Projektów Mostów i Dróg PROMOST Wrocław Zakres rzeczowy. - budowa rurociągu o profilu 2x4xHDPE40/3,7(2xCRu1)- 80,5 m; - budowa rurociągu o profilu 4xHDPE40/3,7(CRu1)- 21,5 m; - budowa rurociągu o profilu 4xHDPE40/37 w r. HDPE125x7,1(CRp1)-15,0 m; - budowa rurociągu o profilu 2xHDPE40/3,7(PS2) w HDPEp110x6,3 19,0 m; - budowa studni kablowych typu SKO-2g z pokrywą antywłamaniową 4 szt.

przepisy budowlane, a w szczególności normy zakładowe Urzędu Miejskiego Wrocławia: ZN-UMWR-001.V002, ZN-UMWR-002.V002, ZN-UMWR-003.V002, ZN-UMWR-004.V002 i ZN-UMWR-005.V002. 1.2. Cel i zakres opracowania.

4 Zakres finansowy. W ramach prac projektowych wykonane zostały przedmiar robót i kosztorys inwestorski. Ostateczny koszt inwestycji określi wykonawca robót w wyniku przetargu ogłoszonego przez Inwestora. 2. CZĘŚĆ TECHNOLOGICZNA Budowa miejskiej sieci rurociągów kablowych (MSRK). W ramach projektowanej na zlecenie Zarządu Dróg i Komunikacji we Wrocławiu remontem Mostów Młyńskich we Wrocławiu wraz z przebudową układu drogowego na odcinku od pl. Bema do pl. Nankiera wraz z fragmentami wjazdu na Wyspę Słodową i ul. Staromłyńskiej - projektuje się trasy Miejskiej Sieci Rurociągów Kablowych (MSRK) dla potrzeb Urzędu Miejskiego Wrocławia. MSRK zostanie wykorzystany do budowy sieci światłowodowej MAN, która docelowo obsługiwać będzie wszystkie instytucje miejskie, takie jak obiekty Urzędu Miejskiego, Straży Miejskiej, szkoły i przedszkola itp. Projektuje się światłowodowy główny rurociąg kablowy o profilu 2x4xHDPE40/3,7 ( wg normy UM Wrocławia o symbolu 2xCRu1) i studni SKO-2g z pokrywami o wypełnieniu płytą lub kostką granitową szarą wzdłuż ulicy Św. Jadwigi, początkowo od końca etapu 1 po stronie wschodniej w/w ulicy. Następnie trasa główna MSRK biegnie tym chodnikiem aż do końca robót drogowych chodnikowych dla etapu 2, tj. do ul. Najświętszej Marii Panny. Rury rurociągu na terenie Mostu Młyńskiego Południowego umieszczone są w rurach stalowych o średnicy 133x5 w układzie pionowym, co wynika z braku miejsca od konstrukcjami mostów. Rury podwieszone są do konstrukcji mostu na wieszakach z płaskownika 50x5oc.w odstępach co ok. 3,5 m. Z kolei wieszaki przykręcone są do blachownicowego, stalowego wspornika podchodnikowego mostu. Od powyższej głównej trasy MSRK projektuje się odgałęzienia o profilu 4xHDPE40/3,7 ( wg normy UM Wrocławia o symbolu CRu1) na skrzyżowaniu ul. Św. Jadwigi z ul. Staromłyńską o długości zgodnej z końcem robót drogowych. Od trasy MSRK w ul. Staromłyńskiej projektuje się odgałęzienie przez jezdnię do posesji nr 9 o profilu 2xHDPE40/3,( wg normy UM Wrocławia o symbolu PS2) w rurze HDPEp110x6,3, zakończone studnią kablową. Podstawowa głębokość ułożenia MSRK wynosi min. 0,7 m, liczona od wierzchu górnej rury. Pod jezdniami natomiast głębokość ułożenia MSRK wynosi min. 1,0 m, Na skrzyżowaniach rurociągu kablowego z ulicami i sieciami uzbrojenia podziemnego (np. z gazociągami) projektuje się jego zabezpieczenie rurami ochronnymi HDPEp125x7,1 lub HDPEp110x6,3(dla przyłączy PS2). W przypadku skrzyżowań przepustów jezdniowych z gazociągami odległość brzegu rury gazowej od punktu połączeń rur ochronnych MSRK (najbliższy koniec złączki) powinna wynosić min. 2,0 m.

W ramach projektowanej na zlecenie Zarządu Dróg i Komunikacji we Wrocławiu remontem Mostów Młyńskich we Wrocławiu wraz z przebudową układu drogowego na odcinku od pl. Bema do pl.

5 -5- Nad ciągami rurociągu kablowego MSRK w połowie głębokości ich ułożenia projektuje się taśmę ostrzegawczą w kolorze pomarańczowym z napisem: UWAGA! KABEL ŚWIATŁOWODOWY. Rury HDPE40/3,7 powinny być rowkowane, czarne o wyróżnikach kolorowych: czerwony niebieski, zielony i żółty. Na wszystkich rurach co 1 m musi być naniesiony napis z cechą Operatora. Wprowadzenie rurociągu do studni wykonać przez umieszczenie w ściance odcinka rury HDPEp125x7,1 (dla rurociągu 4xHDPE40) lub rury HDPEp110x6,3 (dla rurociągu 2xHDPE40) o długości 0,25 m z wyprawieniem zaprawą cementową, a następnie uszczelnienie pianką w/w rur po zaciągnięciu do nich rur HDPE40. Studnie kablowe muszą być wyposażone w logo Operatora, tj. Urzędu Miejskiego Wrocławia. Logo UM przedstawione jest w normie nr ZN-UMWR-005.V002, część 15 p.3.7 (strona nr 158) i stanowi jednocześnie wietrznik pokrywy. Wszystkie studnie kablowe powinny posiadać pokrywy dodatkowe zabezpieczające przed dostępem nieuprawnionych osób, wyposażone w zamek lub kłódkę systemową. Sytuację trasową przedstawia rys. nr H-01, a schemat rozwinięty sieci rys. nr H-02. Zamieszcza się również fragment rysunku przekroju poprzecznego Mostu Południowego z projektu mostowego w celu pokazania lokalizacji rurociągu MSRK Zestawienia. Tablica 1. Zakres budowanych ciągów Lp. Typ ciągu Jednostka Zakres 1. 2x CRu1 m 80,5 2. CRu1 m 21,5 4. CRp1 m 15,0 5. PS2 w HDPEp110x6,3 m 19,0

Wprowadzenie rurociągu do studni wykonać przez umieszczenie w ściance odcinka rury HDPEp125x7,1 (dla rurociągu 4xHDPE40) lub rury HDPEp110x6,3 (dla rurociągu 2xHDPE40) o długości 0,25 m z

6 -6- Tablica 2. Zestawienie długości odcinków ciągów między studniami Lp. Odcinek linii MSRK Typ budowli MSRK długość /m/ od studni nr do studni nr 2xCRu1 2xCRp1 CRu1 CRp1 PS2 w r koniec 3 39, etapu , / , /1 p.k , /1 3/ ,0 Tablica 3. Wykaz obiektów ochronnych Lp. Nr rysunku Nr obiektu Typ rury 1. H-01 5 rura stalowa 133x5oc. 2. H-01 6 HDPEp 125x7,1 3. H-01 7 HDPEp 125x7,1 4. H-01 8 HDPEp 125x7,1 Liczba rur Długość m Suma długości m Technologia wykonania 2 30,0 60,0 podwieszenie do Mostu Południowego 2 4,5 9,0 wykop otwarty 1 4,5 4,5 wykop otwarty 2 4,5 9,0 Wykop otwarty Tablica 4. Zbiorcze zestawienie liczby i typów studni kablowych Lp. Nr rysunku 1. H-01 4 Studnie kablowe SKO-2g /szt//

k2 ----------- --------- 21,5 --------- ---------- 5. 3/1 3/2 ----------- ----------- --------- --------- 19,0 Tablica 3. Wykaz obiektów ochronnych Lp. Nr rysunku Nr obiektu Typ rury 1.

7 -7- Tablica 5. Zestawienie materiałów podstawowych Lp. Materiał Ilość 1 Rura HDPE40/3,7 828,0 m 2 Rura HDPEp 110x6,3 19,0 m 3 Rura HDPEp125x7,1 37,5 m 4 Rura stalowa 133x5 60,0 m 5. Studnia SKO-2g 4 szt. Tablica 6. Wykaz powierzchni przy budowie MSRK Nie występuje, ponieważ cała sieć MSRK zlokalizowana jest na terenie robót drogowych. 3. BADANIA. Po wybudowaniu wszystkich odcinków rurociągu kablowego MSRK objętych niniejszym opracowaniem należy wykonać komplet badań końcowych. Zakres badań określają normy zakładowe pt. Wymagania techniczne na linie miejskiej sieci rurociągów kablowych dla kabli światłowodowych, opracowane przez Wydział Informatyki Urzędu Miejskiego we Wrocławiu. Są to normy numerach ZN-UMWR-001.V001 do ZN-UMWR-004.V001. Wyniki badań dostarczyć Inwestorowi przebudowy ulic. 4. UWAGI KOŃCOWE Wszystkie roboty objęte niniejszym opracowaniem należy wykonywać zgodnie z projektem oraz normami i przepisami obowiązującymi w Resorcie Łączności przestrzegając przepisów BHP W miejscach uzbrojenia terenu, roboty ziemne należy wykonywać ręcznie, bez użycia sprzętu mechanicznego ochraniając istniejący drzewostan. W przypadkach koniecznych roboty ziemne należy wykonywać pod nadzorem przedstawiciela-użytkownika uzbrojenia podziemnego Po zakończeniu wszystkich robót i wykonaniu pomiarów, inwestycję przedstawić do odbioru Inwestorowi wraz z dokumentacją powykonawczą. Szczegółowy zakres dokumentacji powykonawczej określa norma nr ZN-UMWR-003.V002, p UZGODNIENIA BRANŻOWE.

Po wybudowaniu wszystkich odcinków rurociągu kablowego MSRK objętych niniejszym opracowaniem należy wykonać komplet badań końcowych. Zakres badań określają normy zakładowe pt.
