1 Uwagi dla użytkowników sieci bezprzewodowej Русский Русский Przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać niniejszy podręcznik i zachować w pobliżu urządzenia w celu szybkiego zasięgnięcia potrzebnych informacji.

2 Uwagi dla użytkowników sieci bezprzewodowej W tym podręczniku opisano sposób podłączania urządzenia do sieci za pomocą interfejsu sieci bezprzewodowej. Tryb Ad hoc nie jest obsługiwany. Niemożliwe jest jednoczesne włączenie z sieci Ethernet oraz sieci bezprzewodowej. Sprawdzanie otoczenie sieci bezprzewodowej Aby korzystać z bezprzewodowej sieci, należy skonfigurować i sprawdzić następujące ustawienia: 1. Przed skonfigurowaniem ustawień sieci bezprzewodowej, należy skonfigurować adres IP urządzenia lub włączyć DHCP. Więcej szczegółów dotyczących konfigurowania adresu IP, patrz Podręcznik użytkownika. 2. Sprawdź czy punkt dostępu działa. CHV Podłącz kabel sieci bezprzewodowej do portu Ethernet przed konfigurowaniem ustawień sieci bezprzewdowej. CHV602 1

3 Wybieranie metody konfiguracji Metoda konfiguracji zależy od używanego punktu dostępu. "Łatwa konfigur." jest funkcją do automatycznego konfigurowania ustawień sieci bezprzewodowej. Aktualna nazwa funkcji może zależeć od używanego punktu dostępu. Patrz ręczny punkt dostępu. Aby przygotować Łatwą konfigurację, metoda ochrony punktu dostępu nie musi być skonfigurowana lub punkt dostępu musi być skonfigurowany z jedną z poniższych metod ochrony: WPA-PSK(AES) WPA2-PSK(AES) Czy punkt dostępu obsługuje "Łatwą konfigurację" sieci bezprzewodowej? Tak Nie Czy na punkcie dostępu znajduje się przycisk? Tak Łatwa konfiguracja "Metoda PBC" Strona 3 "Prosta konfiguracja przyciskiem WPS" Nie Łatwa konfiguracja "Metoda PIN" Strona 5 "Łatwa konfiguracja z wykorzystanie kodu PIN" Ustawienie ręczne Strona 7 "Ustawienie ręczne" CHV626 Ręczne ustawienie: "Konfiguracja systemu za pomocą Web Image Monitor Ręczne ustawienie: "Konfigurowanie ustawień za pomocą panela operacyjnego" 2

4 Prosta konfiguracja przyciskiem WPS 1. Włącz urządzenie. 2. Naciśnij przycisk [ /Menu]. CHV Naciśnij przycisk [ ] lub [ /Menu] aby wyświetlić menu [Interfejs hosta], a następnie naciśnij [#Enter]. Menu: Interfejs hosta 4. Naciśnij przycisk [ ] lub [ /Menu] aby wyświetlić [Sieć bezprzew.], a następnie naciśnij [#Enter]. Interfejs hosta: Sieć bezprzewodowa 5. Naciśnij przycisk [ ] lub [ /Menu] aby wybrać [Łatwa konfigur.], a następnie naciśnij przycisk [#Enter]. Sieć bezprzewodowa: Łatwa konfiguracja 6. Naciśnij przycisk WPS na punkcie dostępu. WPS CHV607 3

5 7. Naciśnij przycisk [ ] lub [ /Menu] aby wybrać [Metoda PBC], a następnie naciśnij przycisk [#Enter]. Łatwa konfiguracja: Metoda PBC Jeśli punkt dostępu nie może być wykryty w ciągu 120 sekund, sesja wygasa. Jeśli próba połączenia nie powiodła się, należy ponownie nacisnąć przycisk [# Enter]. Jeśli problem nadal występuje, należy sprawdzić, czy punkt dostępu działa prawidłowo. Konfiguracja jest zakończona, gdy połączenie z punktem dostępu jest potwierdzone. 8. Po dokonaniu wszystkich ustawień naciśnij przycisk [Escape]. 9. Wydrukuj stronę konfiguracyjną aby sprawdzić czy urządzenie zostało pomyślnie podłączone do punktu dostępu. Jeśli sygnał sieci bezprzewodowej raportuje na stronie konfiguracyjnej, że jest niedostępny (0%), urządzenie nie jest podłączone do punktu dostępu. Jak wydrukować stronę konfiguracyjną przycisk [ /Menu] [Wydruk listy/strony testowej] [Strona. konfiguracyjna] [#Enter] 4

6 Łatwa konfiguracja z wykorzystaniem kodu PIN 1. Włącz urządzenie. 2. Naciśnij przycisk [ /Menu]. CHV Naciśnij przycisk [ ] lub [ /Menu] aby wyświetlić menu [Interfejs hosta], a następnie naciśnij [#Enter]. Menu: Interfejs hosta 4. Naciśnij przycisk [ ] lub [ /Menu] aby wyświetlić [Sieć bezprzew.], a następnie naciśnij [#Enter]. Interfejs hosta: Sieć bezprzewodowa 5. Naciśnij przycisk [ ] lub [ /Menu] aby wyświetlić [Łatwa konfigur.],a następnie naciśnij przycisk [#Enter]. Sieć bezprzewodowa: Łatwa konfiguracja 6. Naciśnij przycisk [ ] lub [ /Menu] aby wybrać [Wyświetl PIN], a następnie naciśnij [#Enter]. Łatwa konfiguracja: Wyświetl PIN 7. Sprawdź kod PIN urządzenia. 5

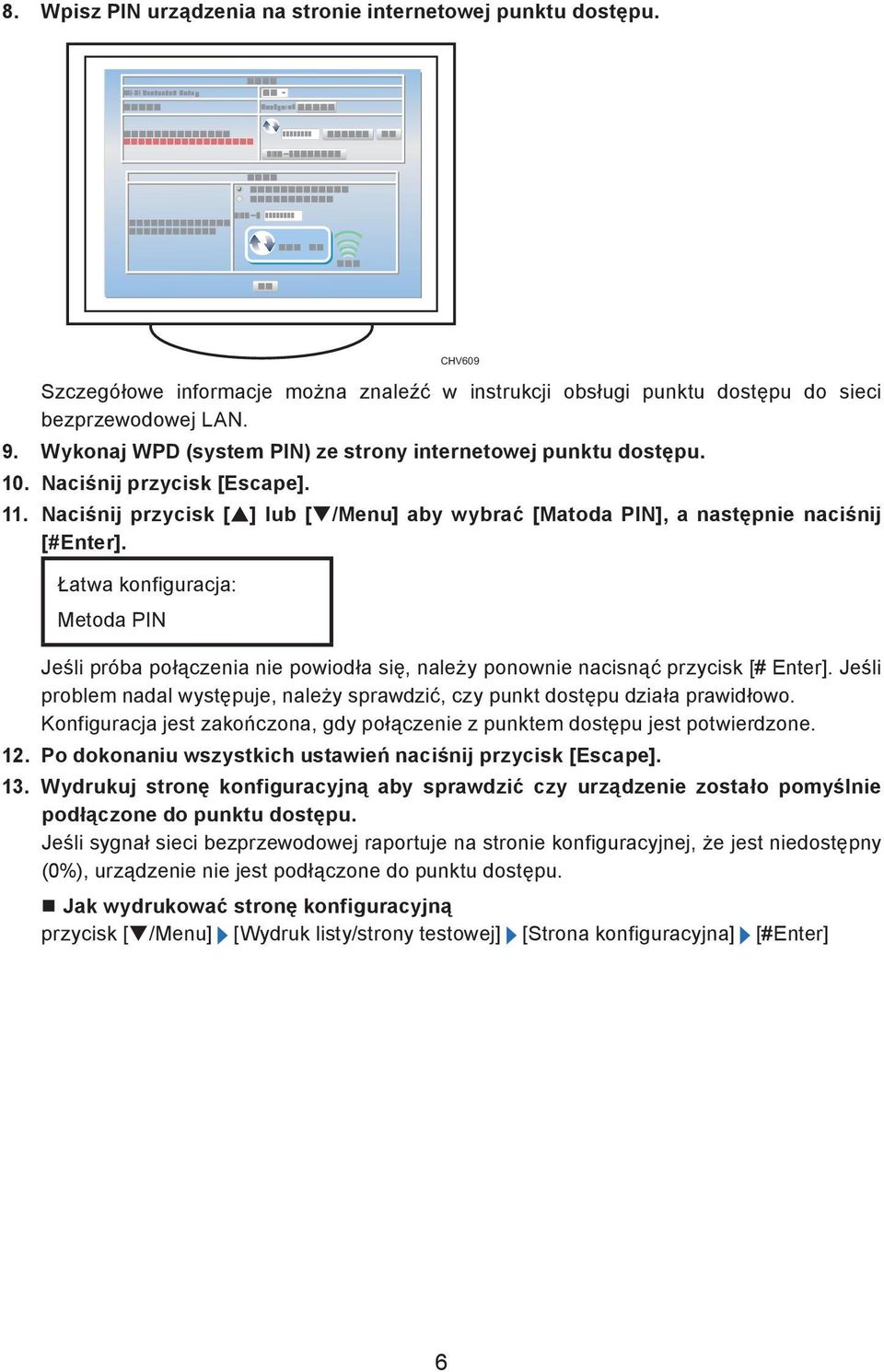

7 8. Wpisz PIN urządzenia na stronie internetowej punktu dostępu. CHV609 Szczegółowe informacje można znaleźć w instrukcji obsługi punktu dostępu do sieci bezprzewodowej LAN. 9. Wykonaj WPD (system PIN) ze strony internetowej punktu dostępu. 10. Naciśnij przycisk [Escape]. 11. Naciśnij przycisk [ ] lub [ /Menu] aby wybrać [Matoda PIN], a następnie naciśnij [#Enter]. Łatwa konfiguracja: Metoda PIN Jeśli próba połączenia nie powiodła się, należy ponownie nacisnąć przycisk [# Enter]. Jeśli problem nadal występuje, należy sprawdzić, czy punkt dostępu działa prawidłowo. Konfiguracja jest zakończona, gdy połączenie z punktem dostępu jest potwierdzone. 12. Po dokonaniu wszystkich ustawień naciśnij przycisk [Escape]. 13. Wydrukuj stronę konfiguracyjną aby sprawdzić czy urządzenie zostało pomyślnie podłączone do punktu dostępu. Jeśli sygnał sieci bezprzewodowej raportuje na stronie konfiguracyjnej, że jest niedostępny (0%), urządzenie nie jest podłączone do punktu dostępu. Jak wydrukować stronę konfiguracyjną przycisk [ /Menu] [Wydruk listy/strony testowej] [Strona konfiguracyjna] [#Enter] 6

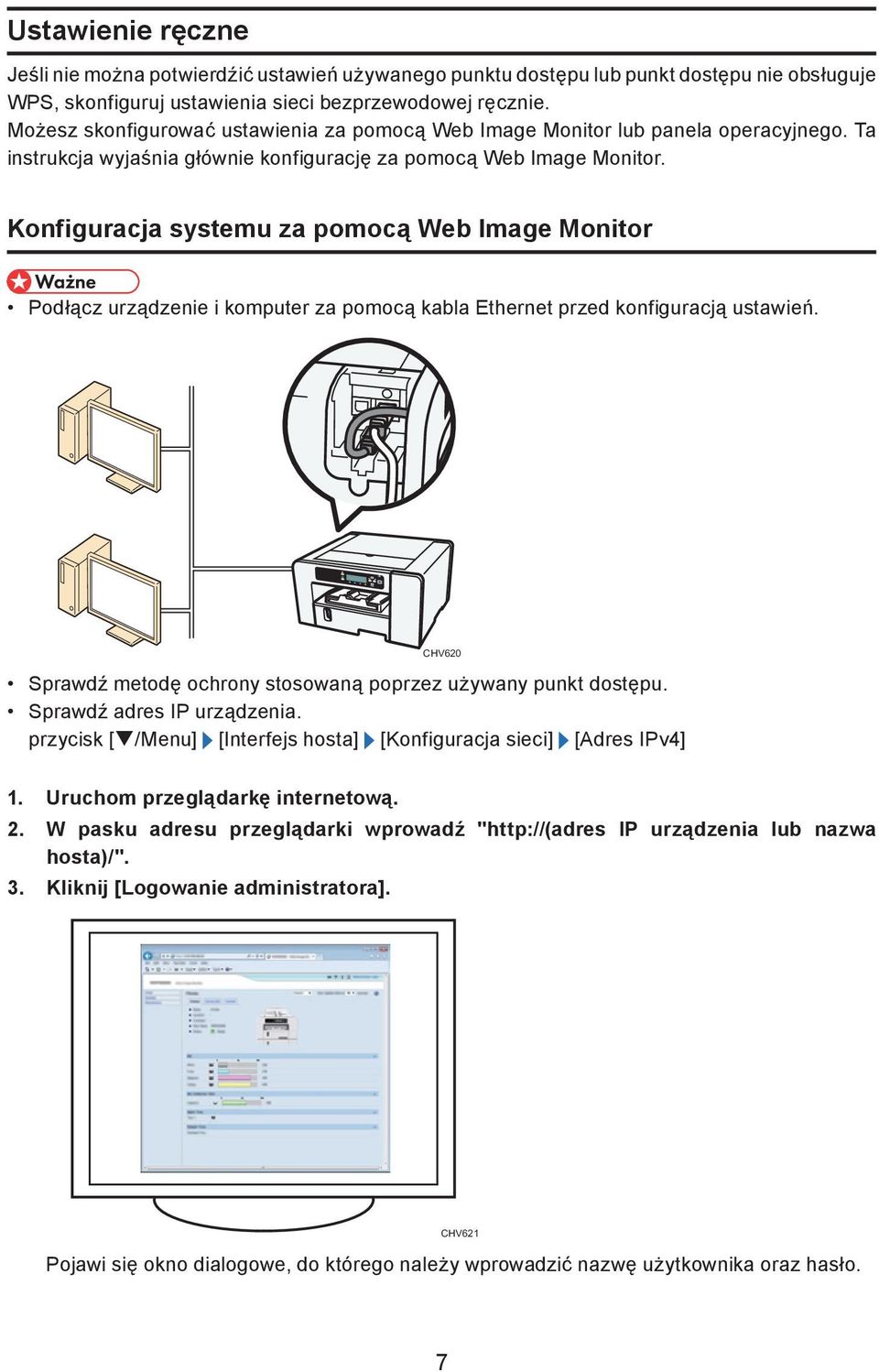

8 Ustawienie ręczne Jeśli nie można potwierdźić ustawień używanego punktu dostępu lub punkt dostępu nie obsługuje WPS, skonfiguruj ustawienia sieci bezprzewodowej ręcznie. Możesz skonfigurować ustawienia za pomocą Web Image Monitor lub panela operacyjnego. Ta instrukcja wyjaśnia głównie konfigurację za pomocą Web Image Monitor. Konfiguracja systemu za pomocą Web Image Monitor Podłącz urządzenie i komputer za pomocą kabla Ethernet przed konfiguracją ustawień. CHV620 Sprawdź metodę ochrony stosowaną poprzez używany punkt dostępu. Sprawdź adres IP urządzenia. przycisk [ /Menu] [Interfejs hosta] [Konfiguracja sieci] [Adres IPv4] 1. Uruchom przeglądarkę internetową. 2. W pasku adresu przeglądarki wprowadź " IP urządzenia lub nazwa hosta)/". 3. Kliknij [Logowanie administratora]. CHV621 Pojawi się okno dialogowe, do którego należy wprowadzić nazwę użytkownika oraz hasło. 7

9 4. Wprowadź nazwę użytkownika i hasło, a następnie kliknij przycisk [OK.] Jeśli logowanie wykonywane jest po raz pierwszy, wpisz "admin" jako nazwę użytkownika i pozostaw puste pole na hasło. 5. W obszarze menu, kliknij [Ustawienia]. 6. Kliknij [Ustawienia bezprzewodowej sieci LAN]. 7. Umożliwia określenie ustawień sieci bezprzewodowej. Jeśli metodą ochrony jest WEP Wprowadź nazwę sieci punktu dostępu. 2. Wybierz [WEP]. 3. Wpisz hasło dla punktu dostępu, a następnie wybierz pole wyboru [Zastosuj]. CHV622 8

10 Jeśli metodą ochrony jest WPA 1 2 CHV Wprowadź nazwę sieci punktu dostępu. 2. Wybierz [WPA]. 9

11 Jeśli metodą autoryzacji WPA jest WPA-PSK lub WPA2-PSK 1 2 CHV Wybierz [WPA-PSK] lub [WPA2-PSK]. 2. Wpisz PSK (Pre-Shared Key), a następnie wybierz pole wyboru [Zastosuj]. Jeśli potrzebujesz skonfiguruj inne ustawienia. 10

12 Jeśli metodą autoryzacji WPA jest WPA lub WPA CHV Wybierz [WPA] lub [WPA2]. 2. Wpisz nazwę użytkownika dla Extensible Authentication Protocol (EAP). 3. Wybierz typ autoryzacji EAP. 4. Wpisz hasło Protected Extensible Authentication Protocol (PEAP), a następnie wybierz pole wyboru [Zastosuj]. Możesz skonfigurować te ustawienia jeśli [Typ EAP] jest ustawiony na [PEAP]. Jeśli potrzebujesz skonfiguruj inne ustawienia. 8. Kliknij przycisk [OK]. 9. Kliknij [Wylogowanie administratora]. 10. Wyłącz urządzenie. 11. Wyjmij kabel Ethernet, a następnie podłącz kabel sieci bezprzewodowej. 12. Włącz urządzenie. Ustawienie jest zakończone. 11

13 Konfigurowanie ustawień za pomocą panela operacyjnego Więcej szczegółów, patrz Podręcznik użytkownika. 1. Skonfiguruj ustawienia sieci bezprzewodowej LAN. przycisk [ /Menu] [Interfejs hosta] [Bezprzewodowa sieć LAN] [Metoda ochrony] PL PL J A
