1 Instrukcja obsługi Wzmacniacz sygnału, repeater Wi-Fi Huawei WS320, 150 Mbit/s, 2,4 GHz Numer produktu Strona 1 z 12

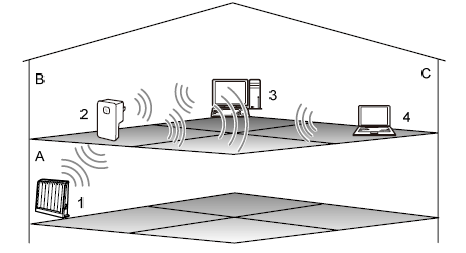

2 Funkcje ogólne Wzmacniacz sygnału Huawei WS320, może współpracować routerem Wi-Fi, dzięki czemu zwiększa zasięg sygnału bezprzewodowego. Poniższy obrazek pokazuje połączenie sieciowe pomiędzy wzmacniaczem, a innymi urządzeniami. Komputer w pokoju C na pierwszym piętrze, jest w znacznej odległości od routera Wi-Fi na parterze A. Pomiędzy nimi ustawiony jest wzmacniacz sygnału Wi-Fi, który rozszerza zasięg sieci bezprzewodowej, dzięki czemu sygnał bezprzewodowy jest tak samo silny na parterze jak i na pierwszym piętrze. 1. Router Wi-Fi 2. Wzmacniacz sygnału WS320 3 i 4 Komputery z bezprzewodową kartą Wi-Fi Ustawianie połączenia W celu ustawienia przekazywania sygnału przez wzmacniacz należy tylko ustawić połączenie pomiędzy routerem Wi-Fi, a wzmacniaczem sygnału WS320. Następnie inne urządzenia typu komputer, będą łączyć się normalnie jak w przypadku routera Wi-Fi. Wzmacniacz wystarczy powiązać z routerem tylko raz. Po restarcie wzmacniacza WS320, połączy się on automatycznie z siecią. Załóżmy, że jesteś w sytuacji jak poniżej: Twój komputer jest w pomieszczeniu A i jest podłączony do sieci bezprzewodowej. Ponieważ pokój C jest zbyt daleko od routera Wi-Fi nie ma w nim zasięgu. Strona 2 z 12

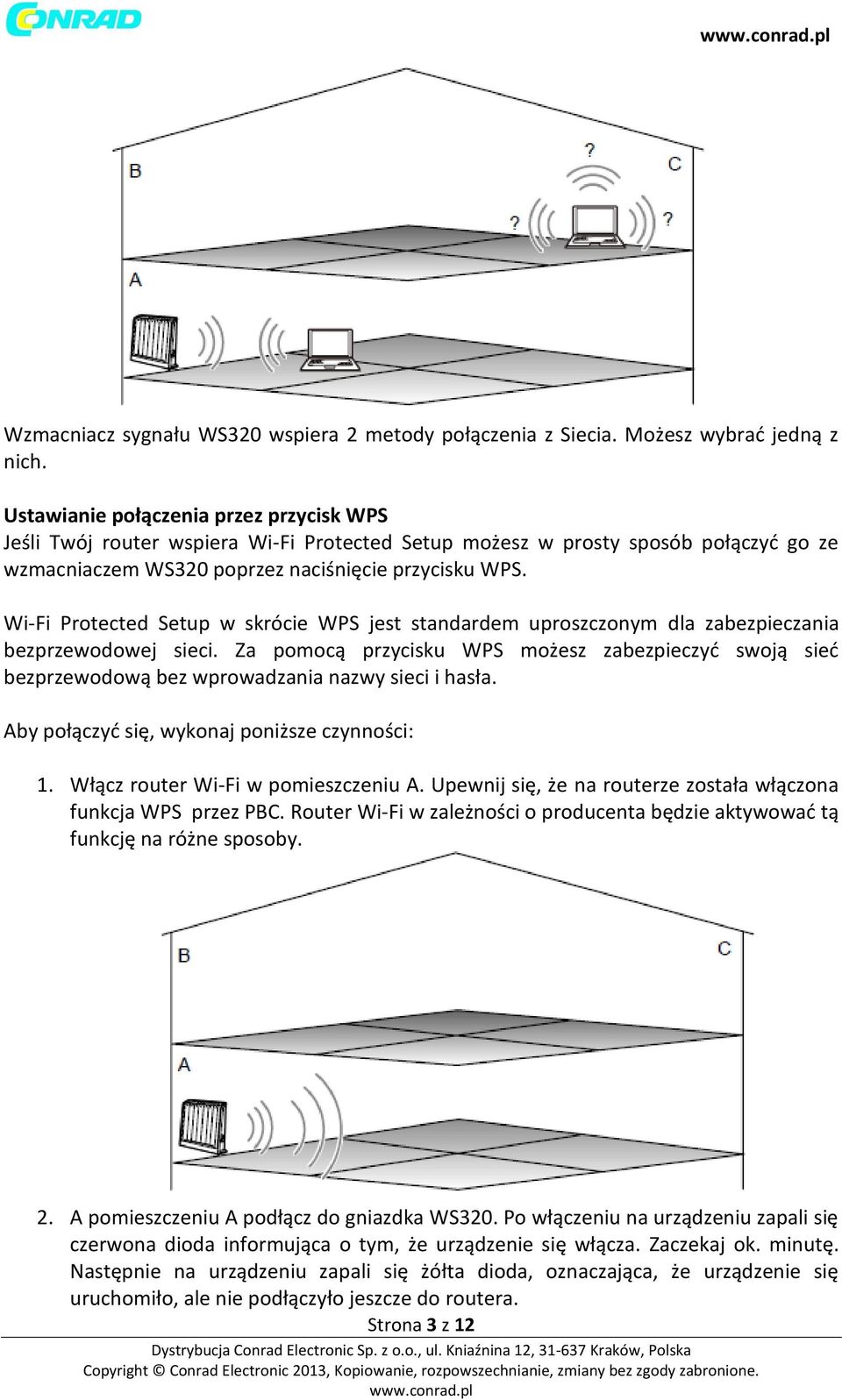

3 Wzmacniacz sygnału WS320 wspiera 2 metody połączenia z Siecia. Możesz wybrać jedną z nich. Ustawianie połączenia przez przycisk WPS Jeśli Twój router wspiera Wi-Fi Protected Setup możesz w prosty sposób połączyć go ze wzmacniaczem WS320 poprzez naciśnięcie przycisku WPS. Wi-Fi Protected Setup w skrócie WPS jest standardem uproszczonym dla zabezpieczania bezprzewodowej sieci. Za pomocą przycisku WPS możesz zabezpieczyć swoją sieć bezprzewodową bez wprowadzania nazwy sieci i hasła. Aby połączyć się, wykonaj poniższe czynności: 1. Włącz router Wi-Fi w pomieszczeniu A. Upewnij się, że na routerze została włączona funkcja WPS przez PBC. Router Wi-Fi w zależności o producenta będzie aktywować tą funkcję na różne sposoby. 2. A pomieszczeniu A podłącz do gniazdka WS320. Po włączeniu na urządzeniu zapali się czerwona dioda informująca o tym, że urządzenie się włącza. Zaczekaj ok. minutę. Następnie na urządzeniu zapali się żółta dioda, oznaczająca, że urządzenie się uruchomiło, ale nie podłączyło jeszcze do routera. Strona 3 z 12

4 3. Naciśnij przycisk WPS na routerze. Naciśnij i przytrzymaj następnie przycisk WPS na wzmacniaczu WS320 przez ok. 2 minuty, a następnie zwolnij przycisk. Podczas tej operacji na wzmacniaczu będzie migać żółta dioda sygnalizująca próbę połączenia się z routerem przez WPS. Poczekaj chwilę od 20 s i mniej niż 2 minuty. Gdy na wzmacniaczu zaświeci się zielona dioda, będzie to oznaczać, że wzmacniacz połączył się z routerem przez WPS. Jeśli wskaźnik zacznie migać na żółto po ciągłym świeceniu oznaczać to będzie niepowodzenie podczas próby połączenia się z routerem. 4. Wyciągnij z gniazdka w pokoju A wzmacniacz i wepnij go do gniazdka w pokoju B. Po włączeniu na wzmacniaczu zapali się czerwona dioda sygnalizująca włączanie się urządzenia. Zaczekaj ok. 1 minutę, po tym czasie powinna zacząć migać żółta dioda sygnalizująca próbę połączenia się z routerem. Po połączeniu się z routerem zapali się zielona dioda. W przypadku niepowodzenia przy połączeniu spróbuj przepiąć wzmacniacz w inne miejsce bliżej routera Wi-Fi. Strona 4 z 12

5 5. Umieść komputer w pokoju C. Przy starcie, komputer połączy się do sieci, rozszerzonej przez wzmacniacz sygnału Wi-Fi. Od tego momentu można korzystać z sieci zarówno w pomieszczeniu A jak i C. Ustawianie bezprzewodowego połączenia przez Web-Based. Jeżeli Twój router nie wspiera WPS, możesz połączyć wzmacniacz sygnału Wi-Fi z routerem ręcznie za pomocą konfiguracji Web-Based. Musisz dostać się do konfiguracji Web-Based przez sieć bezprzewodową WS320. Domyślnie ustawione jest niezaszyfrowane połączenie. SSID (Service Set Identifier) sieci to Repeater (wzmacniacz). Załóżmy, że bezprzewodowe SSID bezprzewodowego routera to AP. Aby połączyć się, postępuj jak napisano poniżej: 1. Włącz router bezprzewodowy w pomieszczeniu A. Upewnij się, że funkcja sieci bezprzewodowej została włączona. Strona 5 z 12

6 2. W pomieszczeniu B podłącz do gniazdka wzmacniacz WS320 niedaleko routera Wi-Fi. Zaczekaj ok. minutę, aż wzmacniacz się włączy. 3. W pomieszczeniu A zaloguj się do strony konfiguracyjnej na komputerze Ustaw połączenie pomiędzy komputerem a wzmacniaczem sygnału WS320. SSID bezprzewodowej sieci to Repeater (wzmacniacz) Skonfiguruj połączenie sieciowe tak aby uzyskać adres IP automatycznie Włącz przeglądarkę internetową na komputerze i wpisz i naciśnij enter. Następnie zostanie wyświetlona strona konfiguracyjna wzmacniacza WS320. Strona 6 z 12

7 4. Jak połączyć wzmacniacz WS320 z routerem Naciśnij ręczne połączenie (manual connecting). Wzmacniacz zacznie szukać sygnału bezprzewodowego. Zaczekaj cierpliwie, aż na liście pojawią się nazwy sieci. Na liście sieci bezprzewodowych naciśnij rząd, którego SSID to AP. Jeżeli SSID jest ukryte, musisz wejść w SSID w niższym boksie tekstowym. W polu ustawień (Settings) ustaw parametry połączenia bezprzewodowego Naciśnij połącz (Connect) aby połączyć wzmacniacz WS320 z bezprzewodową siecią z SSID AP. Zaczekaj chwilę (ok. 30 s). Jeżeli na wzmacniaczu zapali się zielona dioda, zaraz po miganiu na żółto, oznaczać to będzie, że wzmacniacz połączył się z siecią bezprzewodową. Jeżeli po miganiu na żółto, dioda zapali się na żółto, oznacza to, że nie udało się nawiązać połączenia. W takim wypadku, spróbuj połączyć się ponownie. Strona 7 z 12

8 Jeżeli zapali się żółta dioda, a przeglądarka nie może wyświetlić szybkiej konfiguracji, naciśnij przycisk reset na urządzeniu aby przywrócić ustawienia fabryczne urządzenia. Następnie zaloguj się ponownie do panelu administracyjnego. Na routerze Wi-Fi gdy aktywne jest połączenie szyfrowane i ustawione jest WEP, jeśli wpiszesz błędne hasło WEP, to wzmacniacz będzie się mógł połączyć z routerem, ale nie będzie mógł się normalnie komunikować. Aby to naprawić, musisz wpisać prawidłowe hasło. 5. Skonfiguruj połączenie bezprzewodowe jeszcze raz na komputerze. Ustaw połączenie z siecią przez SSID z AP. 6. Wypnij wzmacniacz WS320 w pomieszczeniu A i podłącz do gniazdka w pomieszczeniu B. 7. Umieść komputer w pomieszczeniu C. Przy włączaniu, komputer połączy się do sieci automatycznie. Od tego momentu można używać sieci zarówno w pomieszczeniu A jak i C. Strona 8 z 12

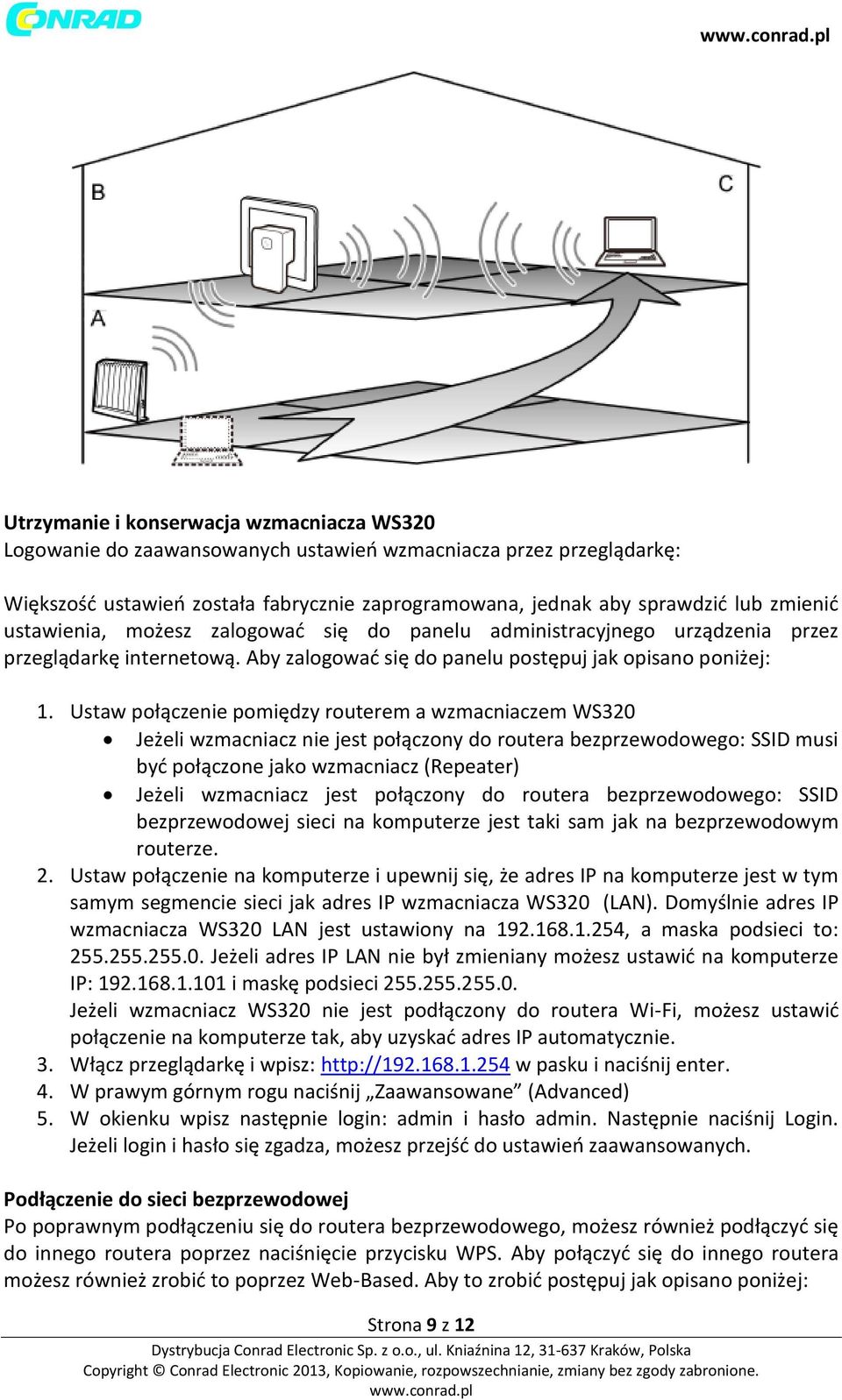

9 Utrzymanie i konserwacja wzmacniacza WS320 Logowanie do zaawansowanych ustawień wzmacniacza przez przeglądarkę: Większość ustawień została fabrycznie zaprogramowana, jednak aby sprawdzić lub zmienić ustawienia, możesz zalogować się do panelu administracyjnego urządzenia przez przeglądarkę internetową. Aby zalogować się do panelu postępuj jak opisano poniżej: 1. Ustaw połączenie pomiędzy routerem a wzmacniaczem WS320 Jeżeli wzmacniacz nie jest połączony do routera bezprzewodowego: SSID musi być połączone jako wzmacniacz (Repeater) Jeżeli wzmacniacz jest połączony do routera bezprzewodowego: SSID bezprzewodowej sieci na komputerze jest taki sam jak na bezprzewodowym routerze. 2. Ustaw połączenie na komputerze i upewnij się, że adres IP na komputerze jest w tym samym segmencie sieci jak adres IP wzmacniacza WS320 (LAN). Domyślnie adres IP wzmacniacza WS320 LAN jest ustawiony na , a maska podsieci to: Jeżeli adres IP LAN nie był zmieniany możesz ustawić na komputerze IP: i maskę podsieci Jeżeli wzmacniacz WS320 nie jest podłączony do routera Wi-Fi, możesz ustawić połączenie na komputerze tak, aby uzyskać adres IP automatycznie. 3. Włącz przeglądarkę i wpisz: w pasku i naciśnij enter. 4. W prawym górnym rogu naciśnij Zaawansowane (Advanced) 5. W okienku wpisz następnie login: admin i hasło admin. Następnie naciśnij Login. Jeżeli login i hasło się zgadza, możesz przejść do ustawień zaawansowanych. Podłączenie do sieci bezprzewodowej Po poprawnym podłączeniu się do routera bezprzewodowego, możesz również podłączyć się do innego routera poprzez naciśnięcie przycisku WPS. Aby połączyć się do innego routera możesz również zrobić to poprzez Web-Based. Aby to zrobić postępuj jak opisano poniżej: Strona 9 z 12

10 1. Zaloguj się do ustawień zaawansowanych urządzenia przez przeglądarkę. 2. W drzewku nawigacji wybierz: Settings> Repeater, aby wyświetlić stronę konfiguracji 3. Na stronie konfiguracji naciśnij Client 4. Wybierz sieć bezprzewodową aby połączyć się z listą WLAN AP. 5. W ustawieniach (Settings) ustaw parametry połączenia bezprzewodowego 6. W prawym dolnym rogu kliknij Connect. Jeżeli połączenie się powiedzie status połączenia na dole strony wyświetli Connected. W przyszłości przy próbie połączenia się, urządzenie połączy się automatycznie zgodnie z ustawionymi parametrami. Po ustawieniu nowego połączenia, musisz również ustawić to połączenia na swoim komputerze. Zmiana adresu IP w LAN interface Adres IP interfejsu LAN jest taki sam, który wpisywałeś do przeglądarki, chcąc dostać się do ustawień urządzenia. Jeżeli chcesz go zmienić postępuj jak opisano poniżej w konfiguracji Web-Based. 1. Zaloguj się do ustawień zaawansowanych wzmacniacza WS W drzewku nawigacji wybierz Settings > LAN 3. W polu na adres IP wpisz nowy adres IP 4. W polu maska podsieci wpisz maskę podsieci 5. Naciśnij na koniec Submit. Wpisując nowy adres IP do wzmacniacza WS320 upewnij się, że nie powoduje on konfliktu z innymi urządzeniami w zasięgu, które są podłączone do wzmacniacza WS320. Przywracanie ustawień fabrycznych Po przywróceniu ustawień fabrycznych, wszystkie ustawienia zostaną skasowane. Jeżeli wzmacniacz WS320 jest włączony, naciśnij i przytrzymaj przycisk reset przez ponad 1 s używając ostrego przedmiotu (np. igła). Następnie zwolnij przycisk. Następnie wzmacniacz zresetuje się do ustawień fabrycznych. Po zwolnieniu przycisku dioda na wzmacniaczu wyłączy się i zapali z powrotem na czerwono. Oznacza to, że urządzenie przywróciło ustawienia fabryczne. Aby przywrócić ustawienia fabryczne może, też wykonać jak poniżej: 1. W drzewku nawigacji wybierz Maintenance > Reset, aby pokazać ekran przywracania ustawień fabrycznych 2. Naciśnij przycisk Restore Default Settings Urządzenie Strona 10 z 12

11 1. Przycisk reset służy do przywracania ustawień fabrycznych 2. Wtyczka do włączenia do gniazdka 3. Przycisk WPS do połączenia bezprzewodowego pomiędzy wzmacniaczem WS320 a routerem Wi-Fi 4. Wskaźnik statusu określa status urządzenia. Kolor czerwony: Świeci urządzenie włącza się Miga uaktualnia oprogramowanie Kolor żółty: Świeci urządzenie włączyło się, ale nie połączyło do routera Miga urządznie próbuje ustalić połączenie z bezprzewodowym routerem Kolor zielony Świeci urządzenie nawiązało połączenie z routerem. Parametr Ustawienia domyślne Adres IP Maska podsieci Login admin Hasło admin Nazwa sieci SSID Repeater Hasło sieci Nie ma, nie ma potrzeby. Specyfikacja techniczna Prąd V AC Zużycie prądu 5 W Zakres temperatury pracy 0 C do 40 C (32 F to 104 F Zakres wilgotności pracy 5% to 95% (bez kondensacji) Wymiary 76 mm 42 mm 59 mm Waga Ok. 61 g Standard sieci b, g, i n ( GHz) Strona 11 z 12

12 Zasięg sieci bezprzewodowej Max. 150 m od wzmacniacza do routera (bez przeszkód) Szybkość transmisji danych b 1 Mbit/s, 2 Mbit/s, 5.5 Mbit/s, i 11 Mbit/s g 6 Mbit/s, 9 Mbit/s, 12 Mbit/s, 18 Mbit/s, 24 Mbit/s, 36 Mbit/s, 48 Mbit/s, i 54 Mbit/s n (a 1T 1R Z użyciem anteny 6 Mbit/s, 6.5 Mbit/s, 13.0 Mbit/s, 13.5 Mbit/s, 19.5 Mbit/s, 26.0 Mbit/s, 27.0 Mbit/s, 39.0 Mbit/s, 40.5 Mbit/s, 52.0 Mbit/s, 54.0 Mbit/s, 58.5 Mbit/s, 65.0 Mbit/s, 81.0 Mbit/s, Mbit/s, Mbit/s, i Mbit/s Strona 12 z 12
