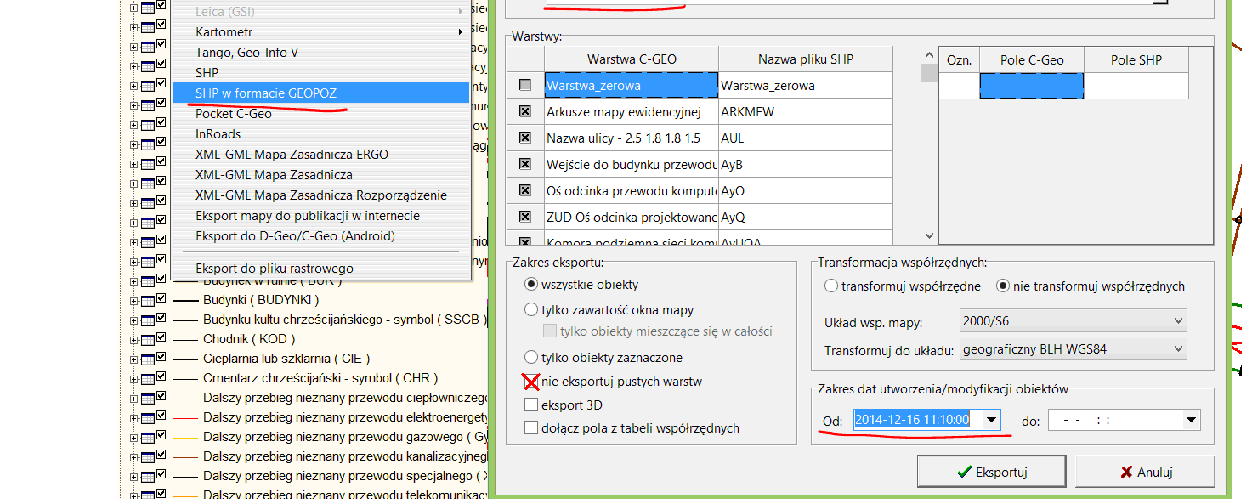

1 O1F303 Format wymiany danych/pliki wsadowe I. Wymiana danych w formacie shape 1. Wydawanie danych z WEGA 2010 w formacie shape. a) dane w formacie shape są wydawane z bazy danych WEGA2010 w dwóch wariantach: z kodami WEGA lub z kodami GEO-INFO (określa jwg); b) wydaniu podlegają wszystkie atrybuty opisowe obiektów; c) atrybuty opisowe obiektów wydanych z kodami WEGA mogą zostać wydane w dwóch wariantach: z kodami atrybutów lub ze skróconymi nazwami atrybutów. d) w wyniku eksportu z bazy danych WEGA2010 do formatu shape dla kaŝdego rodzaju obiektów powstają pliki o następujących rozszerzeniach: kod warstwy.shp - plik z geometrią kod warstwy.shx - plik z indeksem kod warstwy.dbf - plik z tabelą atrybutów w postaci tabeli dbase kod warstwy.prj informacja o odwzorowaniu e) z aplikacji WEGA2010 mogą być wydane wszystkie obiekty z mapy w zasięgu pracy geodezyjnej lub wybrane obiekty w zasięgu pracy. 2. Tworzenie nowych obiektów, edycja i wydawanie plików z C-geo w formacie shape. W programie C-geo został utworzony szablon WEGA2010 do tworzenia, modyfikacji i eksportu obiektów w formacie shape, z nazwami obiektów (kodami) i atrybutami zgodnymi z WEGA2010. Szablon WEGA2010 czyta skrócone nazwy atrybutów wydane w plikach w formacie shp. Sposób zakładania projektu, wprowadzania i modyfikacji obiektów w C-geo w szablonie WEGA2010 został opisany w Formularzu nr O1F304. Po utworzeniu i zmodyfikowaniu obiektów, naleŝy wykonać eksport danych do SHP - w menu Plik-Eksport naleŝy wybrać opcję SHP w formacie GEOPOZ. W przypadku kiedy do C-Geo zostały wcześniej wczytane obiekty wydane z MODGiK przy wykonywaniu eksportu naleŝy określić datę i godzinę modyfikacji lub utworzenia nowych obiektów, tak aby nie eksportować obiektów, które nie zostały dodane lub zmienione. Data i godzina powinny być późniejsze od daty i godziny wczytania obiektów z pliku shape do projektu. W eksporcie do shp naleŝy równieŝ zaznaczyć okienko nie eksportuj pustych warstw, w przeciwnym razie utworzą się pliki shape z nazwą kaŝdej warstwy, ale puste, jeśli na tej warstwie nie było Ŝadnych obiektów.

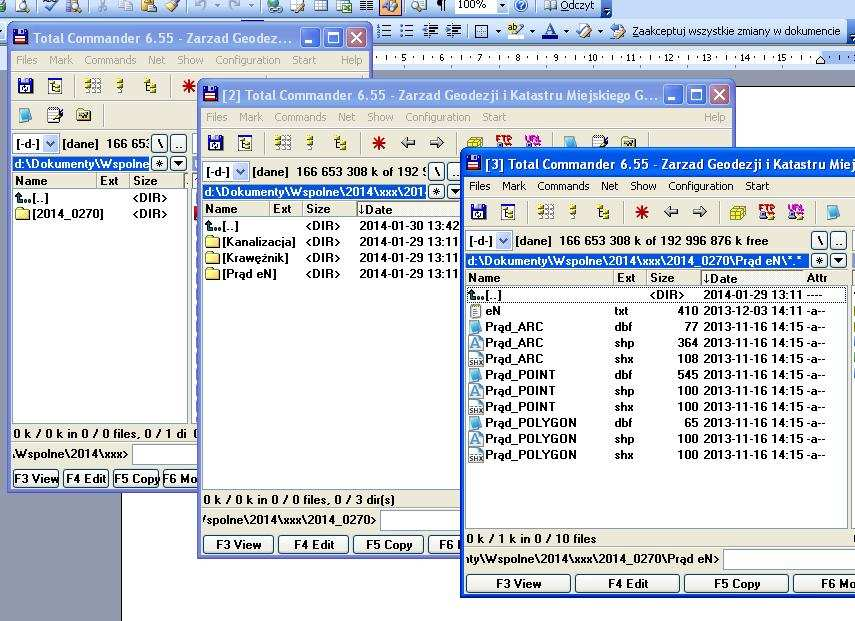

2 Eksport domyślnie zostaje wykonany do katalogu c:\c-geo\eksport, o ile nie zostanie zmieniona ścieŝka eksportu przez uŝytkownika. Po wykonaniu eksportu, naleŝy przekazać pliki shape do ZGiKM GEOPOZ wraz z dokumentacją geodezyjną. 3. Przekazywanie danych do WEGA 2010 w formacie shape. a) jwg przekazuje pliki shape z podziałem na warstwy; b) nazwa pliku musi jednoznacznie wskazywać jakiego rodzaju obiekty plik zawiera lub posiadać nazwę zgodną z nazwą warstwy w WEGA2010. Jest to związane z zaimportowaniem obiektów na właściwą warstwę w Wega 2010; c) w plikach shape naleŝy przekazać wyłącznie obiekty nowe i zmodyfikowane z pominięciem obiektów nie zmienionych i usuniętych; d) wskazane jest, aby pliki shp pogrupować w folderach z podziałem w pierwszej kolejności na rodzaj obiektów a w następnej kolejności na a)obiekty punktowe, b) liniowe i powierzchniowe oparte na tych punktach, np. folder Sieć wodociągowa zawierający foldery Obiekty punktowe, Obiekty liniowe i powierzchniowe lub jak na przykładzie poniŝej. e) eksport shape do 5 rodzajów obiektów moŝna przekazać w całości bez grupowania obiektów (w jednym folderze); f) dodatkowo wraz z plikami shape naleŝy przekazać plik txt: Nr punktu, X, Y (obejmujący wszystkie pomierzone punkty); g) obiekty wydane do pliku shape powinny być uprzednio wprowadzone do bazy zgodnie z zasadami kartowania obiektów (Formularz nr O1F302).

3 Uwaga: Pliki shape nie przenoszą redakcji opisów. II. Pliki wsadowe txt obiektów punktowych. Wariant I z kodami WEGA 2010 oraz numerem szkicu dla obiektów SUT Plik w postaci wykazu współrzędnych z podziałem na grupy punktów jednego rodzaju np. rodzaje sieci uzbrojenia terenu (np. wodociągowe, gazowe itd.), punkty ewidencyjne, punkty sytuacyjne itd. z kodami warstw WEGA Przykład zawiera kod warstwy WEGA 2010, numer punktu, X, Y, Z, Hg, Hd, numer szkicu dla obiektów SUT. Separatorem, czyli znakiem oddzielającym poszczególne wartości moŝe być spacja, przecinek, średnik, tabulator (tylko pojedynczy znak jednego rodzaju w całym pliku). Lista Kodów WEGA 2010 w formularzu Formularz O1F301. Przykład a) Punkty sieci telekomunikacyjnej KOD;Nr;X;Y;Z;Hg;Hd;numer szkicu; TyM;01; ; ;;78.54;75.54;1; TyWLD;02; ; ;;;;1; TyN;03; ; ;;80.00;78.00;1; TyB;04; ; ;;;;1; TyH;05; ; ;;75.22;;1; TyPZ;06; ; ;;75.60;;1; TyPZ;06; ; ;;75.60;;1; SPIN;07; ; ;75.22;;;1; SPIN;08; ; ;75.30;;;1; SPIN;09; ; ;75.21;;;1; SPIN;10; ; ;74.23;;;1; (w tym przykładzie jest komora telekomunikacyjna, której obrys oparty jest na punktach sytuacyjnych, a w obrębie obrysu komory występują symbole: komory oraz włazu) b) Punkty sieci kanalizacyjnej KOD;Nr;X;Y;Z;Hg;Hd;numer szkicu; KyUOK;11; ; ;;75.60;73.60;2; SPIN;12; ; ;74.23;;;2; SPIN;13; ; ;74.22;;;2; SPIN;14; ; ;74.22;;;2; SPIN;15; ; ;74.21;;;2; KyWLD;16; ; ;;;;2; KyH;17; ; ;;;74.82;2; KyPZ;18; ; ;;;74.79;2; c) Punkty sieci elektroenergetycznej Kod;Nr;X;Y;Z;Hg;Hd;numer szkicu; EyWLD;19; ; ;;;;3; EyM;20; ; ;;79.06;77.46;3; SPIN;21; ; ;79.05;;;3; SPIN;22; ; ;79.07;;;3; SPIN;23; ; ;79.07;;;3; SPIN;24; ; ;79.08;;;3; EyH;25; ; ;;77.86;;3; EyH;26; ; ;;77.86;;3; Eyk;27; ; ;;;;3;

4 Wariant II dla małych opracowań z kodami innymi niŝ kody WEGA 2010 oraz numerem szkicu dla obiektów SUT Plik w postaci wykazu współrzędnych z podziałem na grupy punktów jednego rodzaju np. rodzaje sieci uzbrojenia terenu (np. wodociągowe, gazowe itd.), punkty ewidencyjne, punkty sytuacyjne itd. z kodami innymi niŝ kody warstw WEGA 2010 dla małych opracowań. Przykład zawiera kod Geo-Info, numer punktu, X, Y, Z, Hg, Hd, numer szkicu dla obiektów SUT. Separatorem, czyli znakiem oddzielającym poszczególne wartości moŝe być spacja, przecinek, średnik, tabulator (tylko pojedynczy znak jednego rodzaju w całym pliku). W celu usprawnienia czynności na stanowisku aktualizacji wskazane jest przekazywanie danych z kodami WEGA 2010 (wariant I). Przykład a) Punkty sytuacyjne KOD;Nr;X;Y;Z; GSPINN;309; ; ;80.73; GSPINN;310; ; ;80.22; GSPDLP;313; ; ;80.41; GSPPIK;314; ; ;80.48; GSPPIK;315; ; ;80.47; GSPDLP;317; ; ;80.56; GSPTRW;318; ; ;80.57; GSPINN;319; ; ;80.56; b) Punkty kanalizacyjne KOD;Nr;X;Y;Hg;Hd;numer szkicu; GUPKPZ;401; ; ;79.30;;1; GUPKPZ;404; ; ;79.72;;1; GUPKPZ;405;108997;53, ;79.82;;1; GUPKSN;407; ; ;81.72;;1; GUPKSN;418; ; ;80.58;;1; GUPKDN;419; ; ,80.58;;1; GUPKDN;420; ; ;;80.67;;2; GUPKDN;421; ; ;80.66;;2; GUPKDB;422; ; ;80.67;;2; GUPKPZ;423; ; ,80.68;;1; GUPKPZ;424; ; ,80.18;;2; Wariant III bez kodów z numerem szkicu dla obiektów SUT Plik w postaci wykazu współrzędnych bez kodów moŝe być przekazany (pomimo większej liczby punktów) wówczas, gdy pomierzone punkty zostały pogrupowane ze względu na rodzaj obiektu (warstwę), np. drzewa liściaste, studzienki jednego rodzaju sieci, punkty załamania przewodu jednego rodzaju sieci itp. Obowiązkowo dla obiektów SUT naleŝy zaznaczyć numer szkicu na którym znajdują się dane punkty. Przykład zawiera numer punktu, X, Y, Z, Hg, Hd, numer szkicu dla obiektów SUT. Separatorem, czyli znakiem oddzielającym poszczególne wartości liczbowe moŝe być spacja, przecinek, średnik, tabulator (tylko pojedynczy znak jednego rodzaju w całym pliku).

5 Przykład a) drzewo liściaste Nr;X;Y;Z; 1; ; ;; 2; ; ;; 3; ; ;; 4; ; ;; 5; ; ;; 6; ; ;; 7; ; ;; 8; ; ;; 9; ; ;; 10; ; ;; b) punkty wodociągowe punkt załamania przewodu wodociągowego Nr;X;Y;Hg;Hd;numer szkicu; 11; ; ;;;1; 12; ; ;;;1; 15; ; ;;;1; 21; ; ;78.54;;1; 22; ; ;75.60;;2; 23; ; ;80.00;;2; 24; ; ;;;3; 29; ; ;;;3; 31; ; ;75.22;;3; 32; ; ;;;3; 33; ; ;;;3; punkt inny przewodu wodociągowego Nr;X;Hg;Hd;numer szkicu; 13; ; ;;;1; 14; ; ;;;1; 18; ; ;;;1; 19; ; ;;;2; 20; ; ;;;2; 25; ; ;;;2; 26; ; ;;;2; 30; ; ;;;3; 34; ; ;;;3; właz okrągły sieci wodociągowej Nr;X;Y;Z;numer szkicu; 17; ; ;;1; 28; ; ;;1; 36; ; ;;2; 38; ; ;;2; 40; ; ;;3; studzienka przewodu wodociągowego Nr;X;Y;Hg;Hd;numer szkicu; 16; ; ;78.54;79.95;1; 27; ; ;78.64;79.85;1; 35; ; ;78.58;79.90;2; 37; ; ;78.32;79.61;2;

6 39; ; ;78.54;79.95;3; O1F303 Wariant IV dla opracowań do 25 punktów bez kodów Plik w postaci wykazu współrzędnych bez kodów oraz bez podziału na grupy obiektów moŝe być przekazany w przypadku niewielkiej liczby pomierzonych punktów (do 25 punktów), nawet jeśli są to punkty z róŝnych grup np. drzewa, chodniki, punkty ewidencyjne, punkty wodociągowe. Przykład zawiera numer punktu, X, Y, Z, Hg, Hd. Separatorem, czyli znakiem oddzielającym poszczególne wartości liczbowe moŝe być spacja, przecinek, średnik, tabulator (tylko pojedynczy znak jednego rodzaju w całym pliku). Przykład: Nr;X;Y;Z;Hg;Hd 1; ; ;78.77;;; 2; ; ;78.09;;; 3; ; ;78.15;;; 4; ; ;78.11;;; 5; ; ;78.17;;; 6; ; ;;;; 7; ; ;;;; 8; ; ;;;; 9; ; ;;;; 10; ; ;;;; 11; ; ;;;; 12; ; ;;;; 13; ; ;;;75.60; 14; ; ;;80.00; 15; ; ;;;; 16; ; ;;;; 17; ; ;;;75.22; 18; ; ;;;; UWAGI DOTYCZĄCE WSZYSTKICH WARIANTÓW Niezbędne informacje potrzebne do wczytania punktów do bazy to nr punktu oraz współrzędne X i Y, natomiast dodatkowe informacje, jednak obligatoryjne dla określonych wariantów oraz obiektów to KOD, numer szkicu, rzędna terenu Z, rzędna górna Hg, rzędna dolna Hd wymagane atrybuty dla obiektów SUT i OT500 znajdują się w Formularzu nr O1F302. Kolejność kolumn jest dowolna, jednak obowiązkowo naleŝ opisać kolumny w nagłówku. W przypadku braku wartości w którymkolwiek z atrybutów naleŝy powtórzyć separator (bez spacji). Kody obiektów z systemu WEGA2010 zawierają duŝe i małe litery, w oznaczeniu kodu naleŝy zachować taką pisownię. W liczbach określających współrzędne i rzędne separatorem dziesiętnym musi być kropka. Pomierzone wysokości wpisywać w odpowiedniej kolumnie: - dla punktów sytuacyjnych jako rzędna terenu Z (np. pikiety wysokościowe), - dla punktów uzbrojenia terenu jako rzędna przewodu/armatury górna (Hg), rzędna przewodu/armatury dolna (Hd) w tym: a) punkt pomierzonej wysokości przewodu dla sieci kablowych jako rzędna górna (Hg), dla przewodów rurowych punkt wejścia do studzienki/komory
