Wytyczne do projektu nr 5 Mapy zasadnicze, Oznaczenia graficzne urządzeń i sieci zewnętrznej (Wodociągi i kanalizacja)

Wielkość: px

Rozpocząć pokaz od strony:

Download "Wytyczne do projektu nr 5 Mapy zasadnicze, Oznaczenia graficzne urządzeń i sieci zewnętrznej (Wodociągi i kanalizacja)"

Mirosław Przybysz
8 lat temu
Przeglądów:

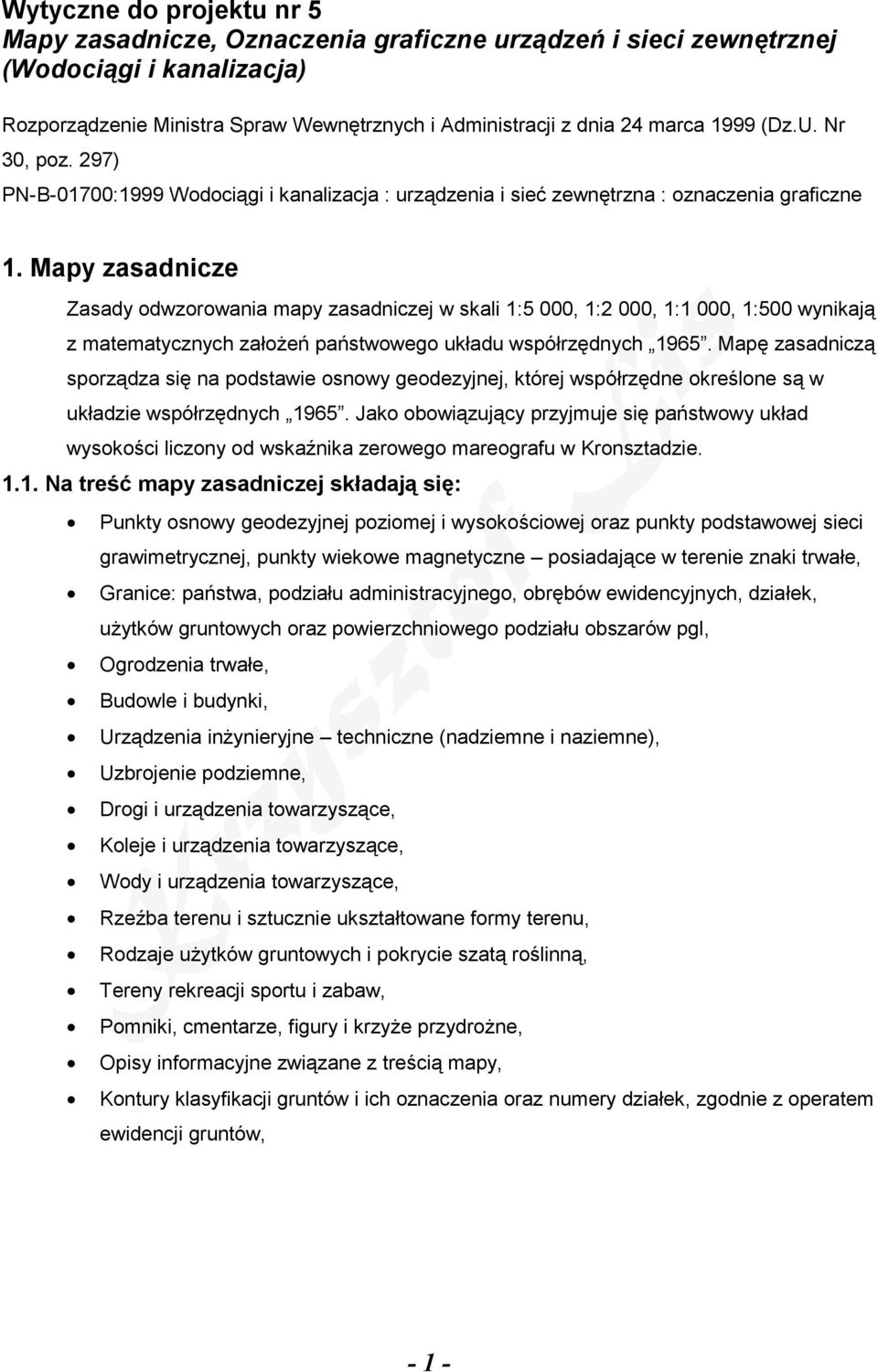

1 Wytyczne do projektu nr 5 Mapy zasadnicze, Oznaczenia graficzne urządzeń i sieci zewnętrznej (Wodociągi i kanalizacja) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 marca 1999 (Dz.U. Nr 30, poz. 297) PN-B-01700:1999 Wodociągi i kanalizacja : urządzenia i sieć zewnętrzna : oznaczenia graficzne 1. Mapy zasadnicze Zasady odwzorowania mapy zasadniczej w skali 1:5 000, 1:2 000, 1:1 000, 1:500 wynikają z matematycznych założeń państwowego układu współrzędnych Mapę zasadniczą sporządza się na podstawie osnowy geodezyjnej, której współrzędne określone są w układzie współrzędnych Jako obowiązujący przyjmuje się państwowy układ wysokości liczony od wskaźnika zerowego mareografu w Kronsztadzie Na treść mapy zasadniczej składają się: Punkty osnowy geodezyjnej poziomej i wysokościowej oraz punkty podstawowej sieci grawimetrycznej, punkty wiekowe magnetyczne posiadające w terenie znaki trwałe, Granice: państwa, podziału administracyjnego, obrębów ewidencyjnych, działek, użytków gruntowych oraz powierzchniowego podziału obszarów pgl, Ogrodzenia trwałe, Budowle i budynki, Urządzenia inżynieryjne techniczne (nadziemne i naziemne), Uzbrojenie podziemne, Drogi i urządzenia towarzyszące, Koleje i urządzenia towarzyszące, Wody i urządzenia towarzyszące, Rzeźba terenu i sztucznie ukształtowane formy terenu, Rodzaje użytków gruntowych i pokrycie szatą roślinną, Tereny rekreacji sportu i zabaw, Pomniki, cmentarze, figury i krzyże przydrożne, Opisy informacyjne związane z treścią mapy, Kontury klasyfikacji gruntów i ich oznaczenia oraz numery działek, zgodnie z operatem ewidencji gruntów, - 1 -

Mapy zasadnicze Zasady odwzorowania mapy zasadniczej w skali 1:5 000, 1:2 000, 1:1 000, 1:500 wynikają z matematycznych założeń państwowego układu współrzędnych 1965.

2 1.2 Granice zewnętrzne obiektów specjalnych Na mapie zasadniczej wykazuje sie granice zewnętrzne obiektów specjalnych, jak: Tereny kolejowe, lotnisk komunikacji publicznej, Zakłady przemysłowe, Tereny ujęć i stacje uzdatniania wody, Przepompownie i oczyszczalnie ścieków, Stacje redukcyjne i mieszania gazu, Stacje rozdzielcze elektroenergetyczne, Stacje przekaźnikowe, 1.3 Kolory Pierworys mapy zasadniczej wykreśla się kolorem czarnym. Stosując plansze kartograficzną rzeźba terenu ma kolor siena palona, a kontury klasyfikacji gruntów i ich oznaczenia kolorem zielonym. Dla obszarów miast sieci uzbrojenia podziemnego kreśli sie następującymi kolorami: Sieć wodociągowa niebieski, Sieć kanalizacyjna brązowy, Sieć cieplna czarny, Sieć gazowa żółty, Sieć telekomunikacyjna pomarańczowy, Sieć elektroenergetyczna czerwony, Inne sieci oraz kanały zbiorcze czarny. 1.4 Grubości linii Przy ustalaniu grubości linii przyjęta jest ogólna zasada stosowania dla poszczególnych skal tylko dwóch grubości linii dających się łatwo rozróżnić na mapie. Tab. 1. Grubości linii Grubość linii 1:500 1: : :5 000 [mm] 0,13 + 0, ,25 + 0, ,

3 Kolory Pierworys mapy zasadniczej wykreśla się kolorem czarnym. Stosując plansze kartograficzną rzeźba terenu ma kolor siena palona, a kontury klasyfikacji gruntów i ich oznaczenia kolorem zielonym.

3 1.5 Opisy Stosunek grubości opisu do wysokości wynosi 1/10h. Kontury przedmiotów wąskich i wydłużonych jak: rzeka, kanał, drogi, ulice lub opisy związane z kierunkiem opisywanego kontury, opisuje się równolegle do ich ogólnego kierunku. Zasadę ustalania kierunków opisów przedstawia poniższy rysunek. Tab. 2. Wysokość opisów na mapie zasadniczej Rodzaj opisu Numery punktów osnów geodezyjnych Granice: a)państw b) administracyjne Budynki: a) Określenia jak Np.r,f,ciepl b) przeznaczenie np. i, g c) numery porządkowe d)kondygnacje Wysokość / grubość opisu cyfr i liter dużych w mm 1.5/ / / / / /0.70 c,d a,b c d b,c c a,b b,c a b a a a,b,c,d a,b,c,d Uzbrojenie naziemne: a) armatura np. w,c,g b) przewody naziemne np. R.n. c) obiekty naziemne wodkan Przewody podziemne a) rodzaje i cechy przewodów b) wys. posad. przewodów a,b b b,c,d b,c,d c,d a a a a,b - 3 -

Zasadę ustalania kierunków opisów przedstawia poniższy rysunek. Tab. 2.

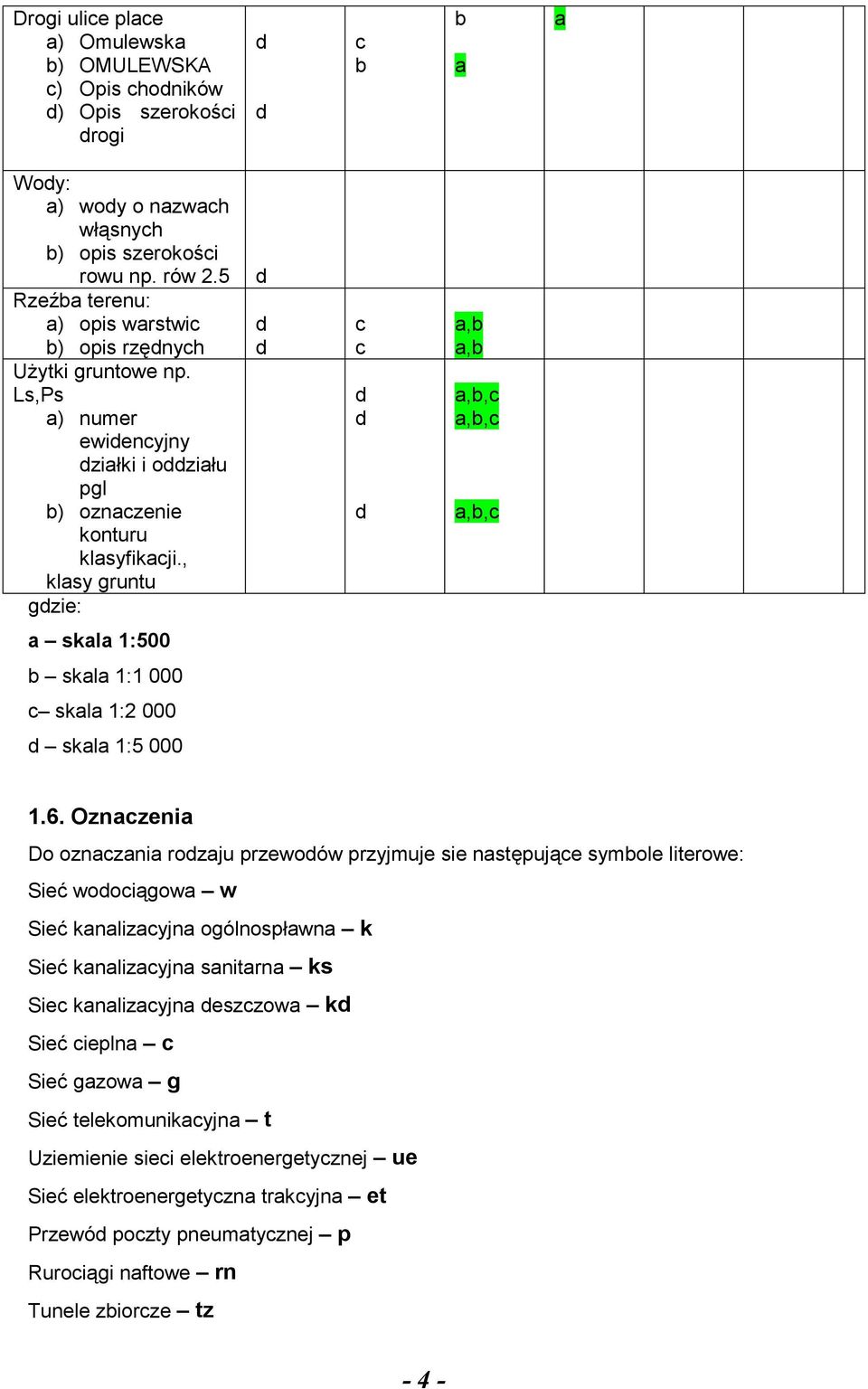

4 Drogi ulice place a) Omulewska b) OMULEWSKA c) Opis chodników d) Opis szerokości drogi d d c b b a a Wody: a) wody o nazwach włąsnych b) opis szerokości rowu np. rów 2.5 Rzeźba terenu: a) opis warstwic b) opis rzędnych Użytki gruntowe np. Ls,Ps a) numer ewidencyjny działki i oddziału pgl b) oznaczenie konturu klasyfikacji., klasy gruntu gdzie: d d d c c d d d a,b a,b a,b,c a,b,c a,b,c a skala 1:500 b skala 1:1 000 c skala 1:2 000 d skala 1: Oznaczenia Do oznaczania rodzaju przewodów przyjmuje sie następujące symbole literowe: Sieć wodociągowa w Sieć kanalizacyjna ogólnospławna k Sieć kanalizacyjna sanitarna ks Siec kanalizacyjna deszczowa kd Sieć cieplna c Sieć gazowa g Sieć telekomunikacyjna t Uziemienie sieci elektroenergetycznej ue Sieć elektroenergetyczna trakcyjna et Przewód poczty pneumatycznej p Rurociągi naftowe rn Tunele zbiorcze tz - 4 -

, klasy gruntu gdzie: d d d c c d d d a,b a,b a,b,c a,b,c a,b,c a skala 1:500 b skala 1:1 000 c skala 1:2 000 d skala 1:5 000 1.6.

5 1.7. Wykaz opisów skrótowych - 5 -

6 - 6 - P

7 - 7 -

8 1.8. Wykaz znaków umownych OSNOWA GEODEZYJNA GRANICE - 8 -

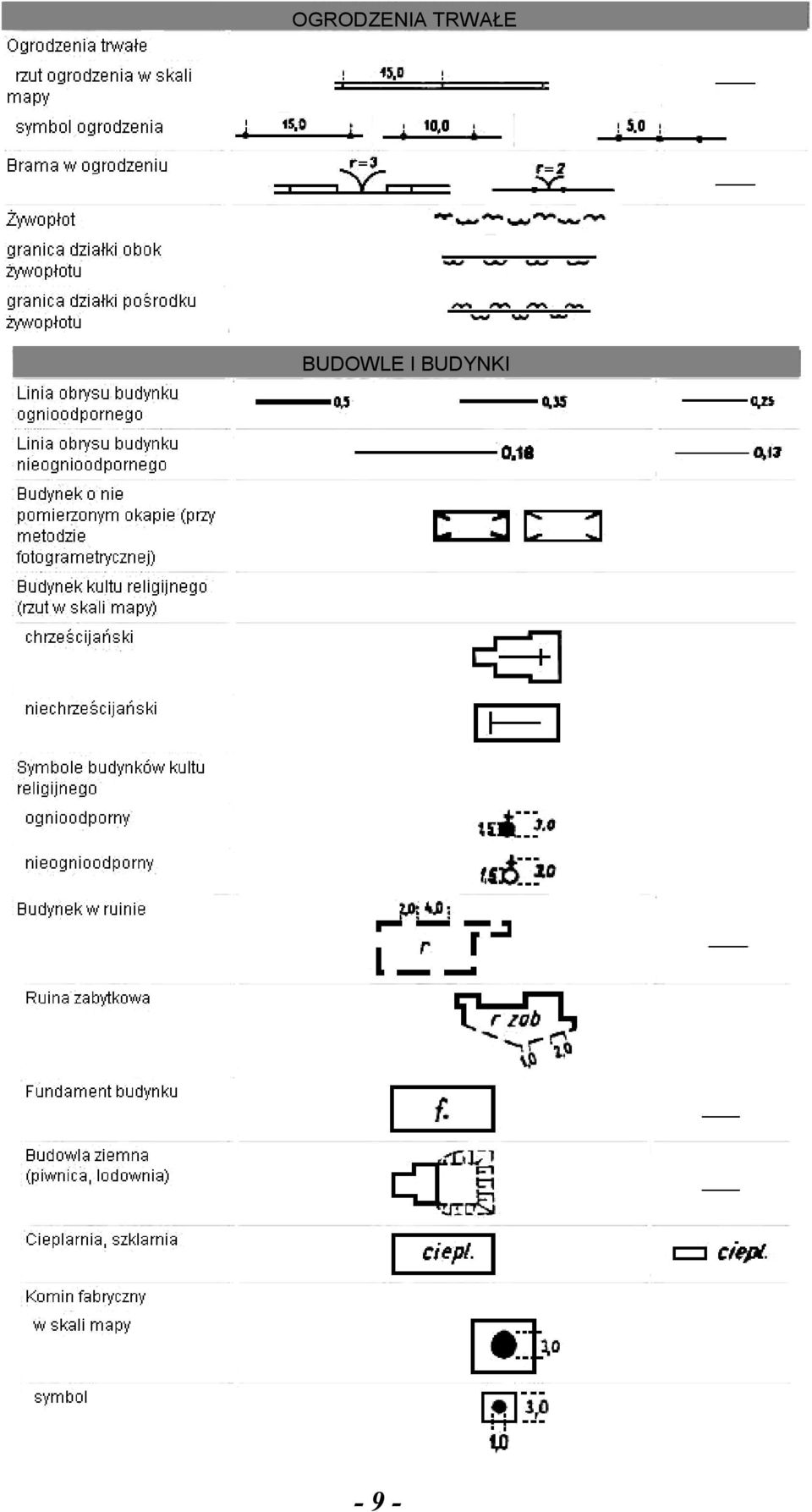

9 OGRODZENIA TRWAŁE BUDOWLE I BUDYNKI - 9 -

10 - 10 -

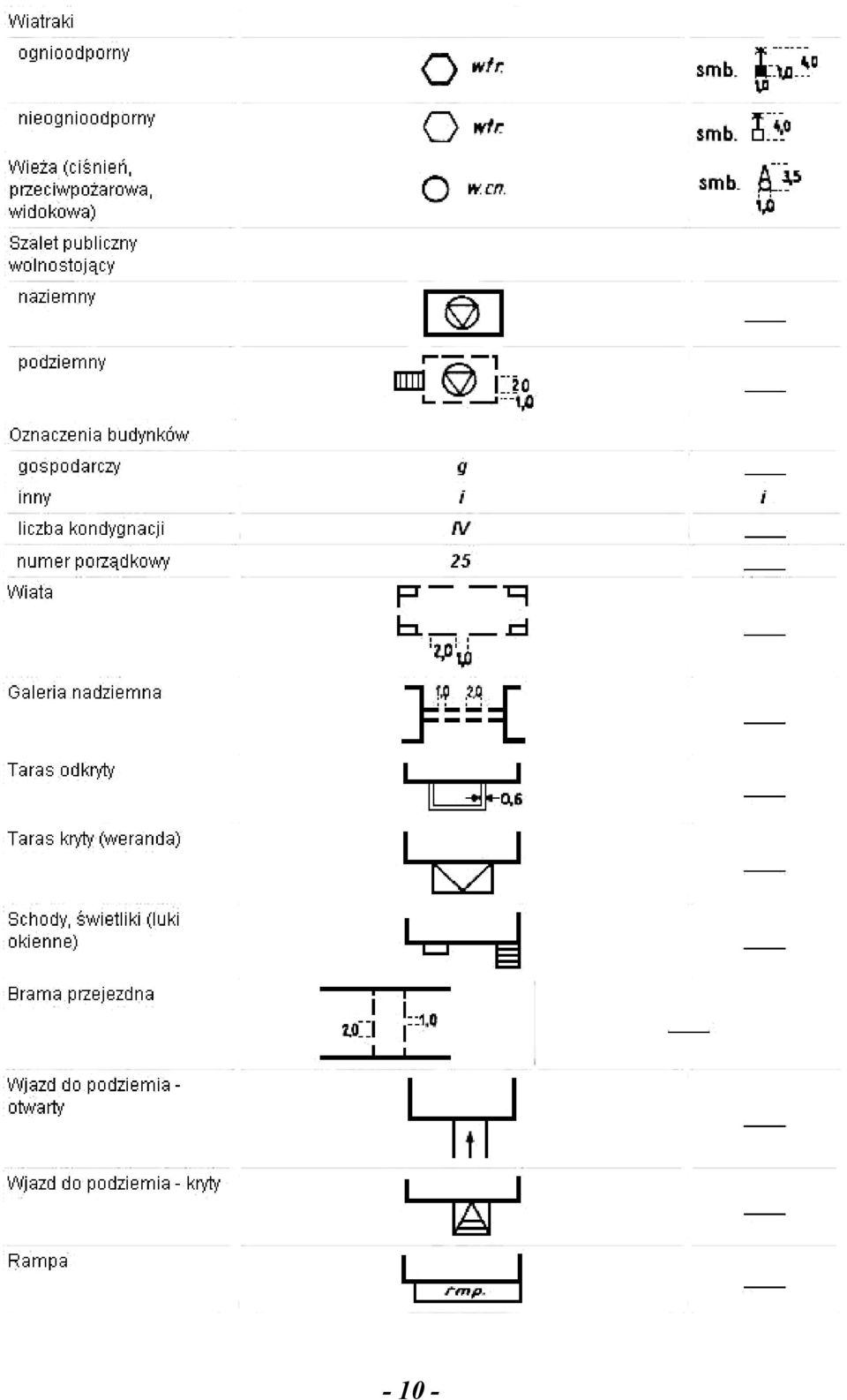

11 URZĄDZENIA INŻYNIERYJNO-TECHNICZNE (NADziemne I NAziemne)

12 UZBROJENIE PODZIEMNE

13 DROGI I URZĄDZENIA TOWARZYSZĄCE

14 KOLEJE I URZĄDZENIA TOWARZYSZĄCE

15 RZEŹBA TERENU I SZTUCZNIE UKSZTAŁTOWANE FORMY TERENU

16 RODZAJE UŻYTKÓW GRUNTOWYCH I POKRYCIE SZATĄ ROŚLINNĄ TERENY REKREACJI, SPORTU I ZABAW

17 POMNIKI, CMENTARZE, FIGURY I KRZYŻE PRZYDROŻNE

18 1.9. Rodzaje i typy sieci oraz kody obiektów Kody obiektów SUT (sieci uzbrojenia terenu) Pierwsza litera kodu oznacza rodzaj sieci, druga typ sieci, trzecia kategorię obiektu. Gdy sieć nie dzieli sie n atypy, drugą literą kodu jest X. Litera ta może w przyszłości ulec zmianie, gdy w takiej sieci zostanie wprowadzony podział na typy. Tworzenie kodu określają tablice Rodzaje i typy SUT Sieci uzbrojenia terenu dzieli sie na rodzaje i typy przedstawione w tabeli 3. Tab. 3. Podział sieci uzbrojenia terenu, pierwsza i druga litera kodu obiektu

Litera ta może w przyszłości ulec zmianie, gdy w takiej sieci zostanie wprowadzony podział na typy. Tworzenie kodu określają tablice 3-6 1.9.

19 Tab. 4. Obiekty sieci uzbrojenia terenu Tab. 5. Trzecia litera kodu obiektu SUT, przewody Tab. 6. Trzecia litera kodu obiektu SUT, obiekty punktowe

20 - 20 -

21 - 21 -

22 2. Oznaczenia graficzne dla urządzeń i sieci zewnętrznych wodociągów i kanalizacji PN-B-01700:1999 Wodociągi i kanalizacja: urządzenia i sieć zewnętrzna: oznaczenia graficzne Norma ta dotyczy umownych oznaczeń graficznych podstawowych obiektów i urządzeń zewnętrznych sieci wodociągowych i kanalizacyjnych. Oznaczenia zawarte w cytowanej normie stosuje się w dokumentacji technicznej oraz w planach inwentaryzacyjnych w skali 1: do 1:200. Treści zawarte w tej normie nie stosuje się do tworzenia map geodezyjnych Wymiary i zasady stosowania oznaczeń Przy nanoszeniu oznaczeń graficznych podaje się: wymiary średnic nominalnych przewodów wodociągowych wyrażone w milimetrach wymiary przewodów kanalizacyjnych wyrażone w metrach. Istniejące obiekty, urządzenia i elementy sieci oznacza się cienką linią, a projektowane linie grubszą. Dopuszcza się wykonywanie oznaczeń techniką kolorową. 3. Ciepłownictwo - Urządzenia i sieć zewnętrzna - Oznaczenia na mapach i planach PN-75/B Norma ta została wycofana bez zastąpienia
