1 Miejski System Zarządzania - Katowicka Infrastruktura Informacji Przestrzennej Numeryczna Mapa Zasadnicza Instrukcja użytkownika

2 Historia zmian Wersja Data Kto Opis zmian Sygnity S.A. Utworzenie dokumentu Sygnity S.A. Aktualizacja dokumentu Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 2/22

3 Spis treści 1 Wstęp Menu główne Pasek narzędziowy Mapa Tablica zawartości mapy Warstwy i legenda Wyszukiwanie i wyświetlanie obiektów na mapie Wyszukiwanie adresów i działek Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 3/22

4 1 Wstęp Usługa aplikacyjna replikacji danych mapy zasadniczej obejmuje w swoim zakresie część graficzną i opisową. Mapa zasadnicza zawiera dane w układzie współrzędnych 2000 i jest prowadzona przez Referat Mapy Numerycznej w Wydziale Geodezji UM Katowice. 2 Menu główne W pasku menu widnieją następujące pozycje: - Otwórz pomoc - służy do wyświetlenia pomocy w obsłudze aplikacji wewnątrz przeglądarki, - Instrukcja użytkownika - służy do wyświetlenia instrukcji obsługi modułu. - O programie - informacje o programie, platformie sprzętowej oraz aktualnie załadowanym module wraz z jego wersją. 3 Pasek narzędziowy Pasek narzędzi, dostępny pod menu aplikacji, umożliwia wykonywanie operacji dotyczących przeglądania, selekcji i identyfikacji obiektów z warstw mapy oraz jej wydruk (szczegółowy opis dostępnych na pasku narzędzi znajduje się w Instrukcji aplikacji JARC). Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 4/22

5 4 Mapa Główny obszar modułu Numeryczna Mapa Zasadnicza pokazuje obiekty na mapie, należące do warstw dostępnych w ramach modułu. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 5/22

6 5 Tablica zawartości mapy Panel umożliwia ustawianie widoczności warstw w module, filtrację obiektów znajdujących się na warstwach, analizy przestrzenne, selekcje przestrzenne, zawiera ułatwienia w wyszukiwaniu działek i adresów. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 6/22

7 6 Warstwy i legenda W zakładce Warstwy i legenda można wybrać warstwę, którą chcemy oglądać oraz zobaczyć legendę. W celu obejrzenia na mapie konkretnej warstwy, należy zaznaczyć ją w liście warstw. Gdy przejdziemy do zakładki Legenda, możemy łatwo sprawdzić czym są obiekty na mapie. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 7/22

8 Dla modułu Numeryczna Mapa Zasadnicza dostępne są warstwy: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 8/22

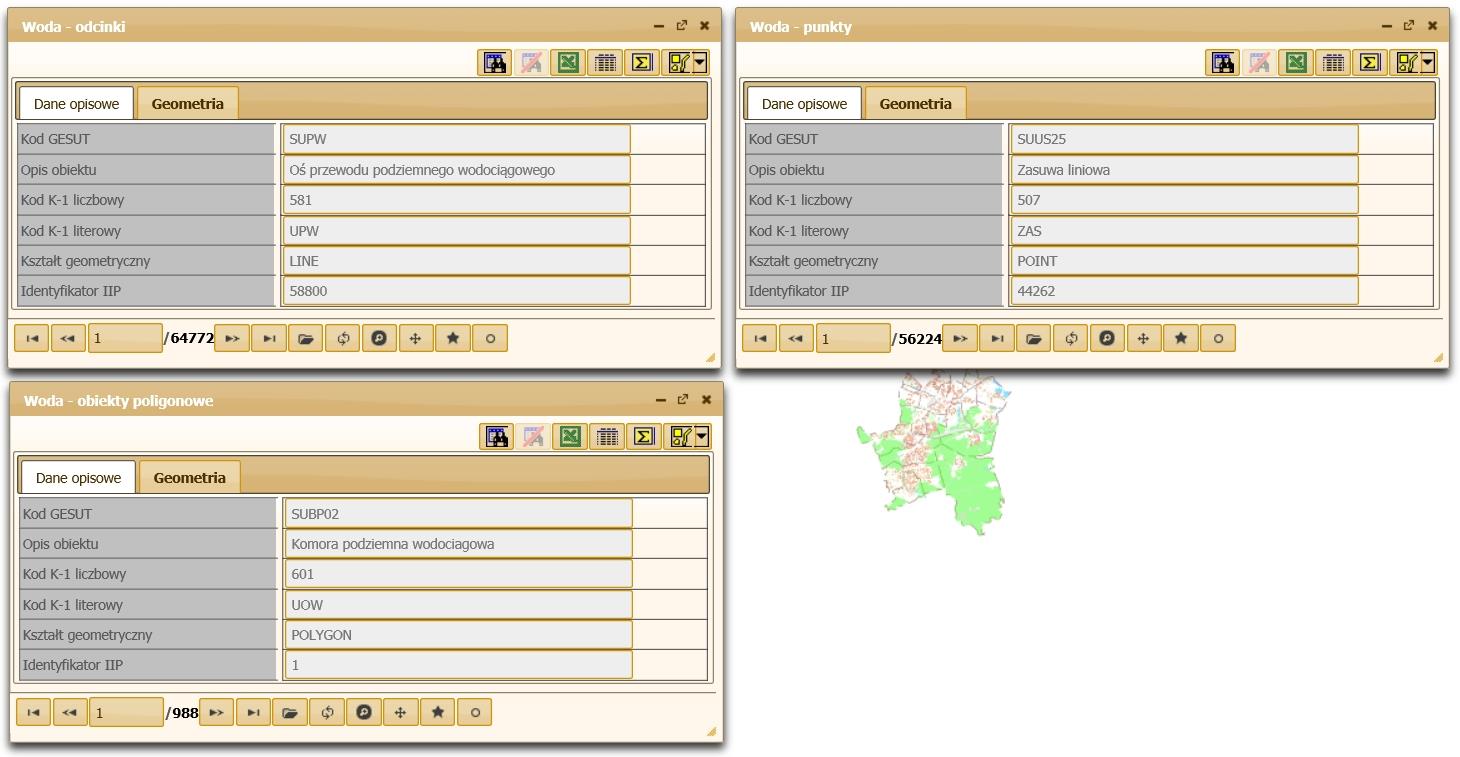

9 Użytkownik może przeglądać dane takie jak: - Sieć gazowa: - Sieć kanalizacyjna: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 9/22

10 - Sieć ciepłownicza: - Sieć elektroenergetyczna: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 10/22

11 - Sieć telekomunikacyjna: - Sieć wodociągowa: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 11/22

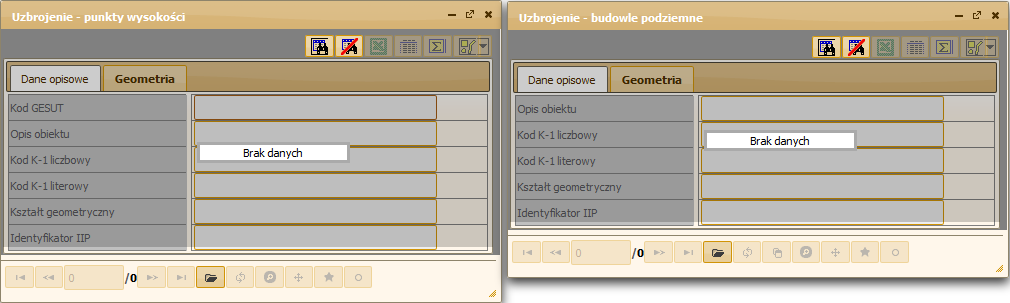

12 - Sieci inne: - Uzbrojenie dodatkowe: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 12/22

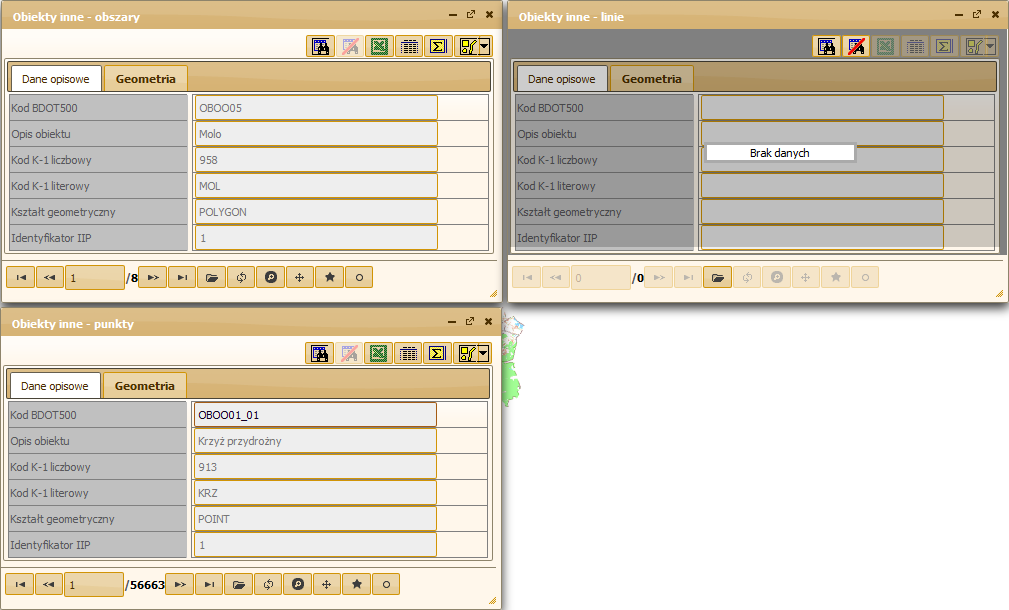

13 - Budowle i urządzenia: - Obiekty inne: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 13/22

14 - Komunikacja i transport: - Teren i rzeźba: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 14/22

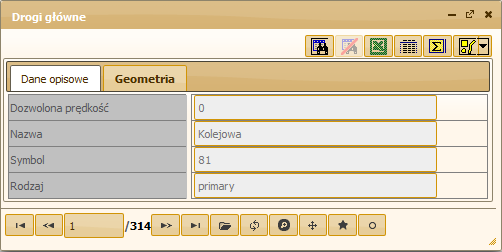

15 - Adresy: - Ewidencja: - Drogi główne: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 15/22

16 - Dzielnice: - Uwagi do mapy: Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 16/22

17 6.1 Wyszukiwanie i wyświetlanie obiektów na mapie Użytkownik może wyszukać i wyświetlić obiekt na mapie. Przykładowo, jeżeli z Tablicy zawartości mapy wybierzemy Telekomunikacja - odcinki zostanie otwarta formatka Telekomunikacja - odcinki. Uruchamiając tryb wyszukiwania przyciskiem Filtruj obiekty wg zadanych kryteriów, możemy teraz wyszukać wybrany odcinek sieci po Identyfikatorze IIP, bądź innym polu (np. po kodzie GESUT). Przykładowo, wpisujemy numer identyfikatora IIP i klikamy ponownie w przycisk filtracji. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 17/22

18 Zostaje odnaleziony rekord. Jeżeli klikniemy teraz w przycisk przybliżania, mapa zostanie otwarta na wyszukiwanym obiekcie, w tym przypadku odcinku sieci telekomunikacyjnej. Na mapie będzie widoczny wybrany odcinek sieci telekomunikacyjnej. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 18/22

19 7 Wyszukiwanie adresów i działek System umożliwia również wyszukiwanie adresów zdefiniowanych przez administratora. W tym celu w Tablicy zawartości mapy należy przejść na zakładkę Adresy. Jeśli Użytkownik chce wyszukać adres, powinien wpisać kilka początkowych liter nazwy ulicy, a następnie wybrać nazwę ze słownika. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 19/22

20 Następnie należy nacisnąć przecinek. Pojawi się słownik z wyszukiwaną ulicą wraz ze wszystkimi numerami adresowymi znajdującymi się na niej. Możemy teraz wybrać interesującą nas ulicę wraz z numerem adresowym. Następnie należy kliknąć przycisk Szukaj wskazany na mapie.. Szukany punkt adresowy zostanie Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 20/22

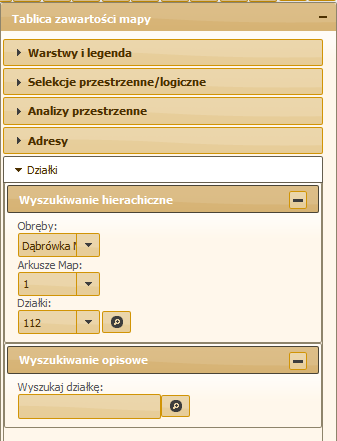

21 Analogicznie należy postąpić w przypadku wyszukiwania działek. W Tablicy zawartości mapy należy przejść na zakładkę Działki. Działki można wyszukiwać na dwa sposoby: - za pomocą wyszukiwania hierarchicznego, - za pomocą wyszukiwania opisowego. W przypadku wyszukiwania hierarchicznego Użytkownik wybiera z możliwej listy: obręb, arkusz mapy oraz numer działki. Następnie naciska przycisk Szukaj. Instrukcja użytkownika: Numeryczna Mapa Zasadnicza 21/22
