1 Off-line równa się On-line Jak to się robi? Aleksander Danielski

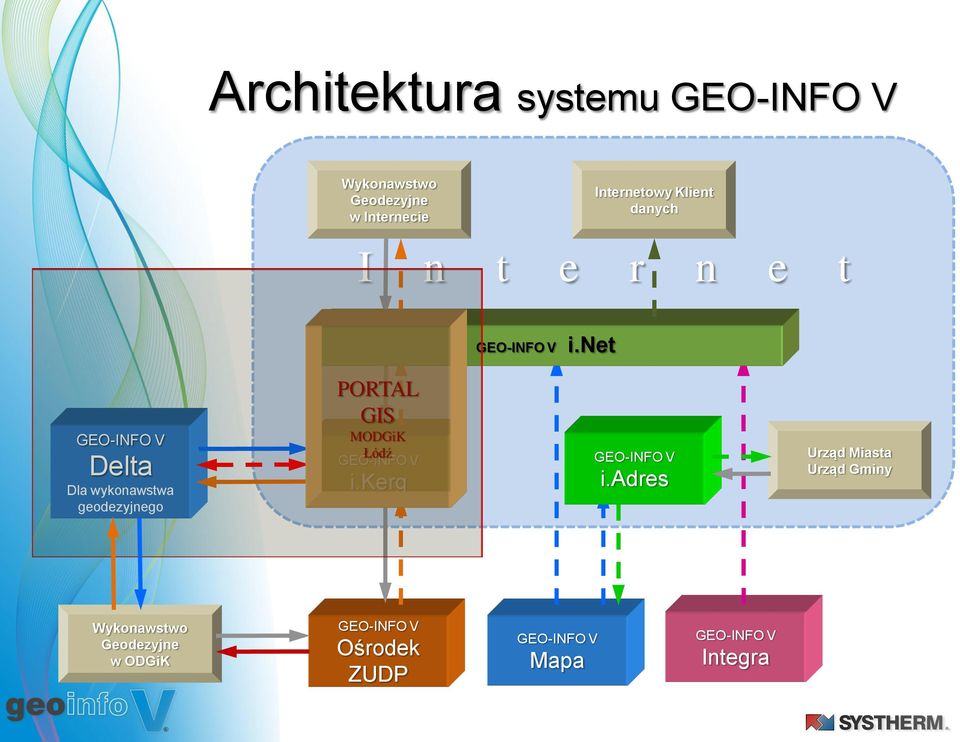

2 Architektura systemu Wykonawstwo Geodezyjne w Internecie Internetowy Klient danych I n t e r n e t i.net Delta Dla wykonawstwa geodezyjnego PORTAL GIS MODGiK Łódź i.kerg i.adres Urząd Miasta Urząd Gminy Wykonawstwo Geodezyjne w ODGiK Ośrodek ZUDP Mapa Integra

3 Delta Dedykowany wykonawstwu geodezyjnemu program narzędziowy zalecany do stosowanie głównie podczas współpracy z ośrodkami dokumentacji geodezyjnej, w których funkcjonuje moduł Mapa. Funkcjonalnośd obiektowa jedyny program narzędziowy umożliwiający obiektową współpracę z ODGiK. Wbudowany edytor graficzny umożliwiający pracę z prezentacją obiektów w pełni zgodną z instrukcją techniczną K-1. Wymiana danych w technologii off-line procedury eksport/import umożliwiają automatyczną wymianę nowych i zmodyfikowanych danych geometrycznych i opisowych, obsługę relacji, obsługę redakcji kartograficznej oraz zapis historii obiektów. Praca w technologii off-line on-line bieżąca aktualizacja danych poprzez Plik wymiany. Automatyczne porównywanie stanu bazy danych ODGiK i wykonawcy przez Internet. Interfejs użytkownika wygląd okien dialogowych, funkcjonalnośd obiektowa, relacje działają w interfejsie bardzo podobnym do dużego systemu w ODGiK. Obiektowe narzędzia obliczeniowe funkcjonalnośd szerokiego spektrum funkcji obliczeniowych jest ukierunkowana na definiowanie obiektów, a nie tylko na wyliczenie współrzędnych.

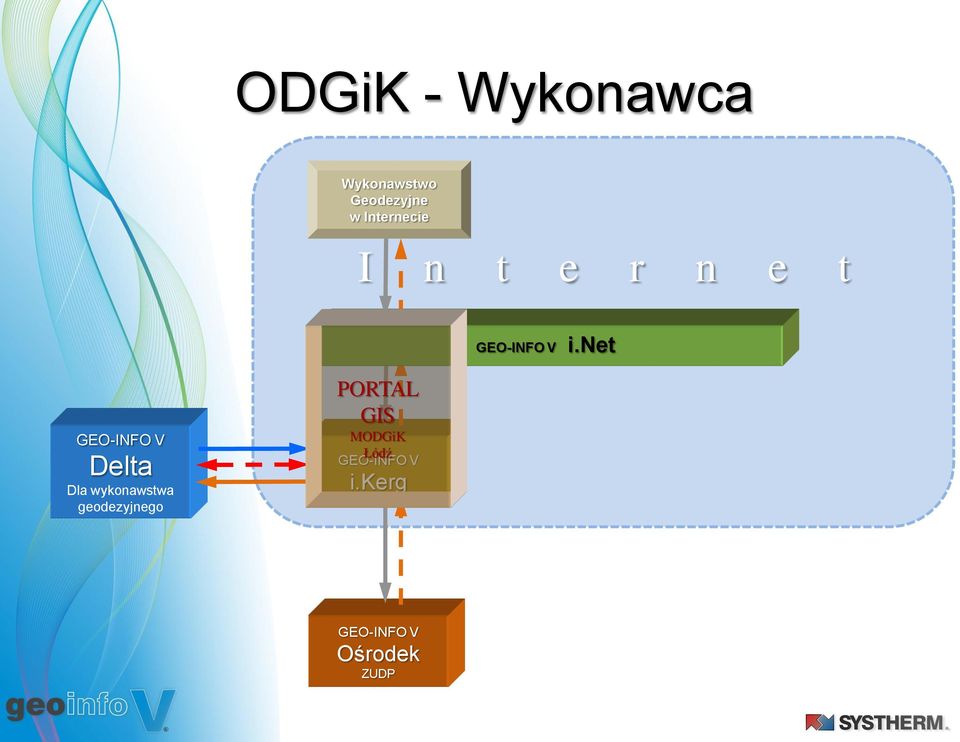

4 ODGiK - Wykonawca Wykonawstwo Geodezyjne w Internecie I n t e r n e t i.net Delta Dla wykonawstwa geodezyjnego PORTAL GIS MODGiK Łódź i.kerg Ośrodek ZUDP

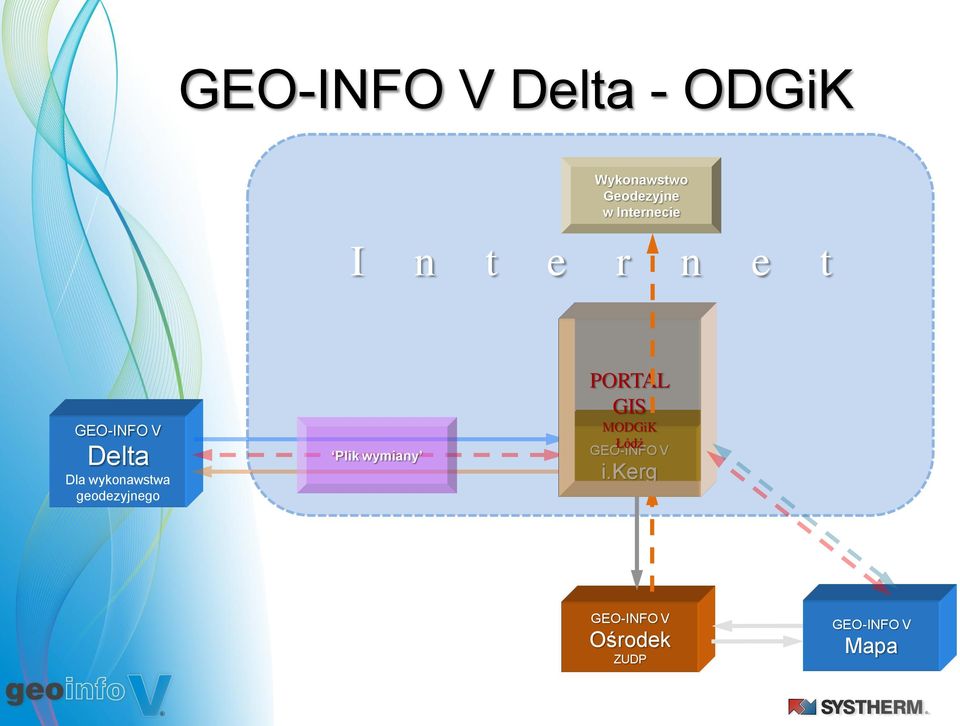

5 Delta - ODGiK Wykonawstwo Geodezyjne w Internecie I n t e r n e t Delta Dla wykonawstwa geodezyjnego Plik wymiany PORTAL GIS MODGiK Łódź i.kerg Ośrodek ZUDP Mapa

6 Technologia Portal i.kerg Portal GIS w Łodzi Zgłoszenie pracy geodezyjnej Zgłoszenie pracy geodezyjnej na portalu; ustalenie asortymentu; ustalenie zasięgu; zamówienie materiałów; rejestracja KERG; potwierdzenie przyjęcia zgłoszenia pracy geodezyjnej. Wydanie materiałów Automatyczne generowanie materiałów dla wykonawcy i Wytycznych Technicznych: generowanie Pliku wymiany ; generowanie dokumentacji na podstawie zasięgu, zamówienia materiałów i asortymentu.

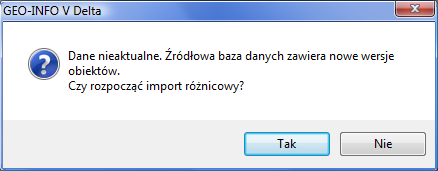

7 Technologia Opracowanie zlecenia Przyjęcie materiałów z ODGiK: Plik wymiany ; dokumentacja towarzysząca. Otwarcie Pliku wymiany ; automatyczna aktualizacja danych otrzymanych z ODGiK (działanie w tle). Automatyczna weryfikacja Stan aktualizacji Podczas porównywania zasobów mogą wystąpid trzy zdarzenia: Obiekt zmienił się w ODGiK, u wykonawcy nie automatyczna aktualizacja obiektu wg stanu w ODGiK Obiekt zmienił się u wykonawcy, w ODGiK nie pozostaje wersja wg stanu u wykonawcy. Obiekt zmienił się u wykonawcy i w ODGiK występuje koniecznośd podjęcia decyzji co do stanu obiektu.

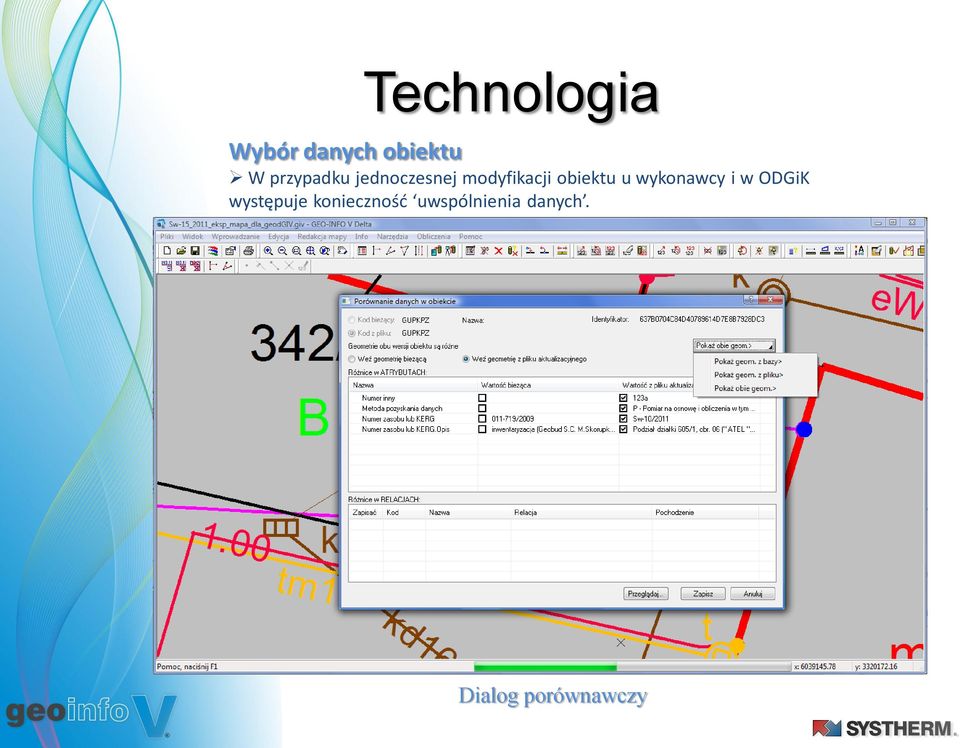

8 Technologia Wybór danych obiektu W przypadku jednoczesnej modyfikacji obiektu u wykonawcy i w ODGiK występuje koniecznośd uwspólnienia danych. Dialog porównawczy

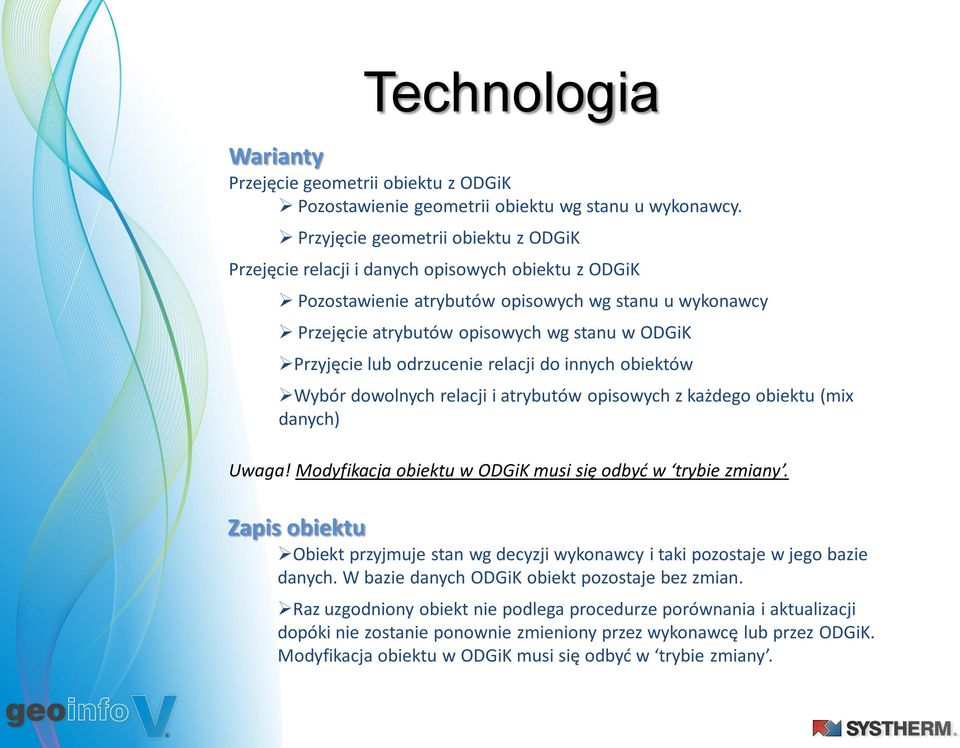

9 Technologia Warianty Przejęcie geometrii obiektu z ODGiK Pozostawienie geometrii obiektu wg stanu u wykonawcy. Przyjęcie geometrii obiektu z ODGiK Przejęcie relacji i danych opisowych obiektu z ODGiK Pozostawienie atrybutów opisowych wg stanu u wykonawcy Przejęcie atrybutów opisowych wg stanu w ODGiK Przyjęcie lub odrzucenie relacji do innych obiektów Wybór dowolnych relacji i atrybutów opisowych z każdego obiektu (mix danych) Uwaga! Modyfikacja obiektu w ODGiK musi się odbyć w trybie zmiany. Zapis obiektu Obiekt przyjmuje stan wg decyzji wykonawcy i taki pozostaje w jego bazie danych. W bazie danych ODGiK obiekt pozostaje bez zmian. Raz uzgodniony obiekt nie podlega procedurze porównania i aktualizacji dopóki nie zostanie ponownie zmieniony przez wykonawcę lub przez ODGiK. Modyfikacja obiektu w ODGiK musi się odbyd w trybie zmiany.

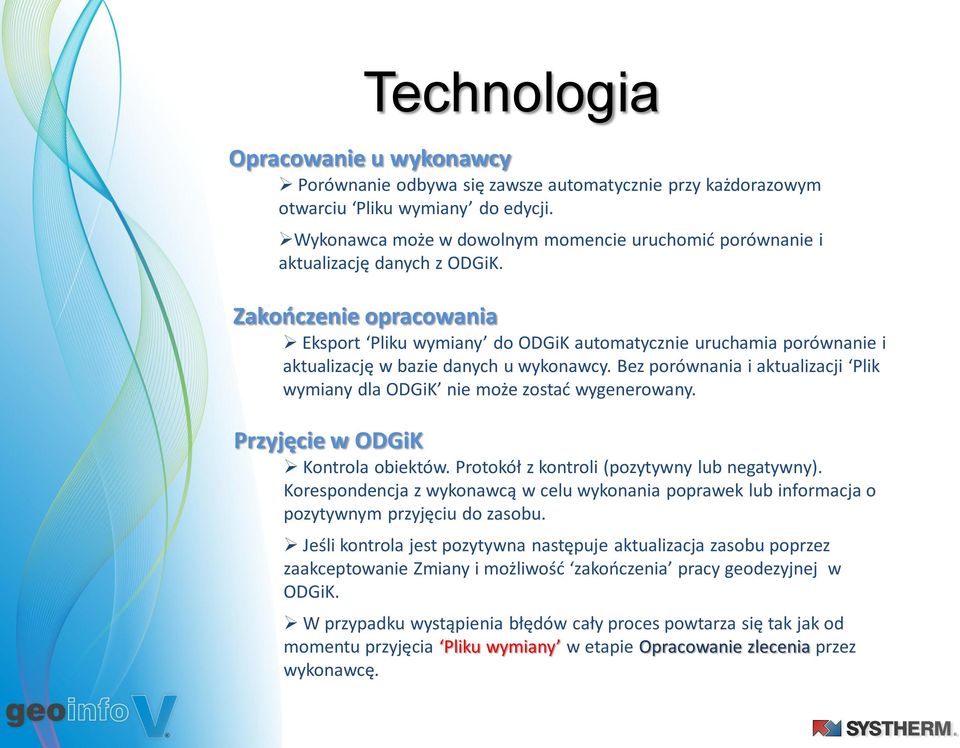

10 Technologia Opracowanie u wykonawcy Porównanie odbywa się zawsze automatycznie przy każdorazowym otwarciu Pliku wymiany do edycji. Wykonawca może w dowolnym momencie uruchomid porównanie i aktualizację danych z ODGiK. Zakooczenie opracowania Eksport Pliku wymiany do ODGiK automatycznie uruchamia porównanie i aktualizację w bazie danych u wykonawcy. Bez porównania i aktualizacji Plik wymiany dla ODGiK nie może zostad wygenerowany. Przyjęcie w ODGiK Kontrola obiektów. Protokół z kontroli (pozytywny lub negatywny). Korespondencja z wykonawcą w celu wykonania poprawek lub informacja o pozytywnym przyjęciu do zasobu. Jeśli kontrola jest pozytywna następuje aktualizacja zasobu poprzez zaakceptowanie Zmiany i możliwośd zakooczenia pracy geodezyjnej w ODGiK. W przypadku wystąpienia błędów cały proces powtarza się tak jak od momentu przyjęcia Pliku wymiany w etapie Opracowanie zlecenia przez wykonawcę.

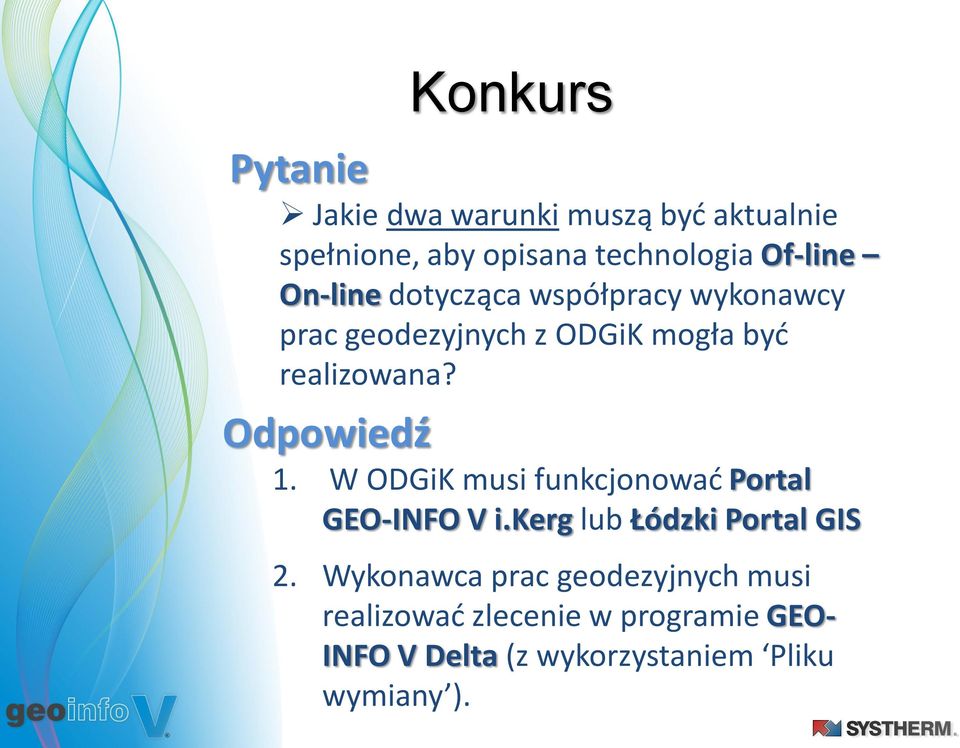

11 Konkurs Pytanie Jakie dwa warunki muszą byd aktualnie spełnione, aby opisana technologia Of-line On-line dotycząca współpracy wykonawcy prac geodezyjnych z ODGiK mogła byd realizowana? Odpowiedź 1. W ODGiK musi funkcjonowad Portal i.kerg lub Łódzki Portal GIS 2. Wykonawca prac geodezyjnych musi realizowad zlecenie w programie GEO- INFO V Delta (z wykorzystaniem Pliku wymiany ).

12 Off-line równa się On-line Jak to się robi? Dziękuję za uwagę. Aleksander Danielski
