Uwaga dotyczy Treść uwagi Stanowisko GUGiK

Transkrypt

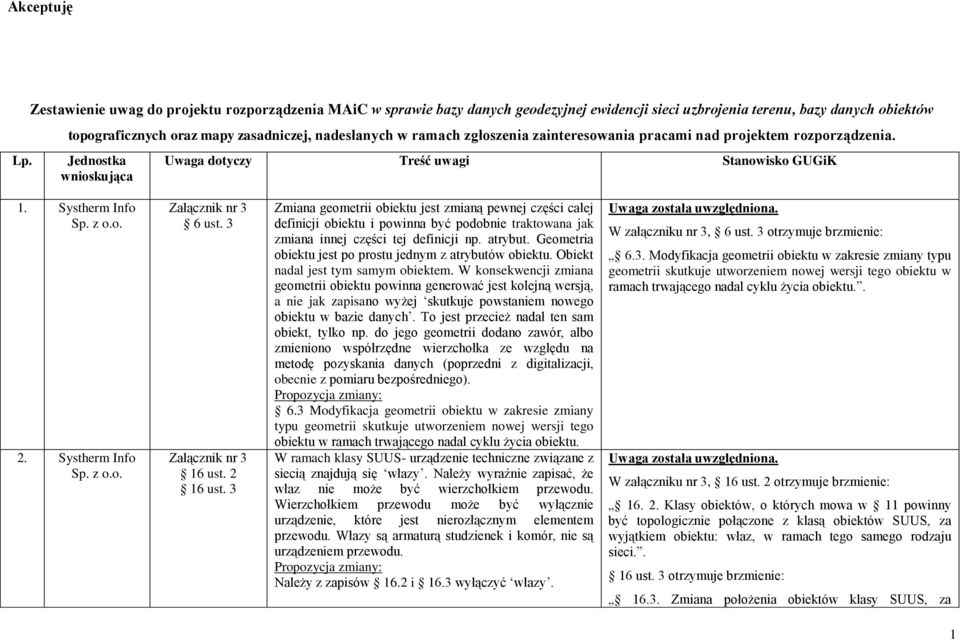

1 Akceptuję Lp. Zestawienie uwag do projektu rozporządzenia MAiC w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej, nadesłanych w ramach zgłoszenia zainteresowania pracami nad projektem rozporządzenia. Jednostka wnioskująca Uwaga dotyczy Treść uwagi Stanowisko GUGiK 1. Systherm Info 2. Systherm Info 6 ust ust ust. 3 Zmiana geometrii obiektu jest zmianą pewnej części całej definicji obiektu i powinna być podobnie traktowana jak zmiana innej części tej definicji np. atrybut. Geometria obiektu jest po prostu jednym z atrybutów obiektu. Obiekt nadal jest tym samym obiektem. W konsekwencji zmiana geometrii obiektu powinna generować jest kolejną wersją, a nie jak zapisano wyżej skutkuje powstaniem nowego obiektu w bazie danych. To jest przecież nadal ten sam obiekt, tylko np. do jego geometrii dodano zawór, albo zmieniono współrzędne wierzchołka ze względu na metodę pozyskania danych (poprzedni z digitalizacji, obecnie z pomiaru bezpośredniego). 6.3 Modyfikacja geometrii obiektu w zakresie zmiany typu geometrii skutkuje utworzeniem nowej wersji tego obiektu w ramach trwającego nadal cyklu życia obiektu. W ramach klasy SUUS- urządzenie techniczne związane z siecią znajdują się włazy. Należy wyraźnie zapisać, że właz nie może być wierzchołkiem przewodu. Wierzchołkiem przewodu może być wyłącznie urządzenie, które jest nierozłącznym elementem przewodu. Włazy są armaturą studzienek i komór, nie są urządzeniem przewodu. Należy z zapisów 16.2 i 16.3 wyłączyć włazy. Uwaga została uwzględniona. W załączniku nr 3, 6 ust. 3 otrzymuje brzmienie: 6.3. Modyfikacja geometrii obiektu w zakresie zmiany typu geometrii skutkuje utworzeniem nowej wersji tego obiektu w ramach trwającego nadal cyklu życia obiektu.. Uwaga została uwzględniona. W załączniku nr 3, 16 ust. 2 otrzymuje brzmienie: Klasy obiektów, o których mowa w 11 powinny być topologicznie połączone z klasą obiektów SUUS, za wyjątkiem obiektu: właz, w ramach tego samego rodzaju sieci.. 16 ust. 3 otrzymuje brzmienie: Zmiana położenia obiektów klasy SUUS, za 1

2 wyjątkiem obiektu: właz, wymusza zmianę położenia obiektów klas, o których mowa w Systherm Info 4. Systherm Info 20 6 ust. 1 pkt 2-3 Nie istnieje coś takiego jak obiekt rzędna. Rzędna podobnie jak współrzędne x, y, jest atrybutem obiektu punktowego. Np. Punkt pomiaru wysokości (na przewodzie) Rzędna górna, Rzędna dolna; Studzienka kanalizacyjna - Rzędna górna, Rzędna dolna. Poza tym należy wyraźnie opisać co oznaczają odpowiednie wartości atrybutów takich obiektów: Współrzędna H (trzecia współrzędna po X i Y) jest wartością wysokości terenu w tym punkcie. Rzędna górna jest wartością współrzędnej H góry urządzenia (np. studzienki lub góry przewodu). Rzędna dolna jest wartością współrzędnej H dołu urządzenia (np. studzienki lub góry przewodu). Przyjęcie tych zasad upraszcza interpretację wartości rzędnych i jednoznacznie informuje o jaką wartość (H) chodzi. Powyższe nie zmienia dotychczas obowiązujących zasad np. Punkt pomiaru wysokości na przewodzie elektrycznym mógł mieć tylko Rzędną górną (i ewentualnie współrzędną H jako wysokość terenu w tym punkcie). Należy zlikwidować te sztuczne obiekty z klasy SUPS, a wprowadzić rzędne (lub utrzymać je jak to było dotychczas w GESUT wg G7) jako atrybutu obiektów, dla których są one pozyskane. Należy odwrócić kolejność przesłaniania tak aby linie leżące na sobie były widoczne tzn. należy zmienić na: 6. 2 Linia przerywana przysłania linię ciągłą Linia cienka przysłania linię grubą. Uwaga została uwzględniona w zakresie usunięcia w załączniku nr 1, w 2 z klasy obiektów SUPS - obiektów rzędna góry i rzędna dołu. Obiekty te zostały zastąpione przez obiekt: punkt o określonej wysokości, który będzie posiadał atrybuty: rzędna góry i rzędna dołu. W związku z powyższym zmieniono zapisy w załącznikach: a) nr 2, w 2, b) nr 3, w 20, c) nr 4, w 3 i 5, d) nr 5. Uwaga nie została uwzględniona w zakresie dodania atrybutów: rzędna góry i rzędna dołu dla przewodów bazy danych GESUT, ponieważ wartości tych atrybutów odnoszą się tylko do konkretnych punktów znajdujących się na przewodzie, a nie do całego przewodu. Ustawodawca nie widzi potrzeby zmiany dotychczas obowiązujących zasad, zgodnych z instrukcją techniczną K-1 z 1998 r. Mapa zasadnicza. Zamierzeniem ustawodawcy była jak najmniejsza ingerencja w wygląd mapy zasadniczej, tworzonej na podstawie obowiązujących standardów technicznych. W związku z powyższym zasady redakcji mapy zasadniczej dotyczące przesłaniania linii zostały zachowane. 5. Systherm Info 6 ust. 1 pkt 5 Przykrywanie opisów na mapie treścią mapy (grafiką obiektów) jest zaprzeczeniem podstawowej reguły kartograficznej, gdzie opis/tekst musi być zawsze Uwaga została uwzględniona z modyfikacją W załączniku nr 7, 6 ust. 1 pkt 5 otrzymuje brzmienie: 2

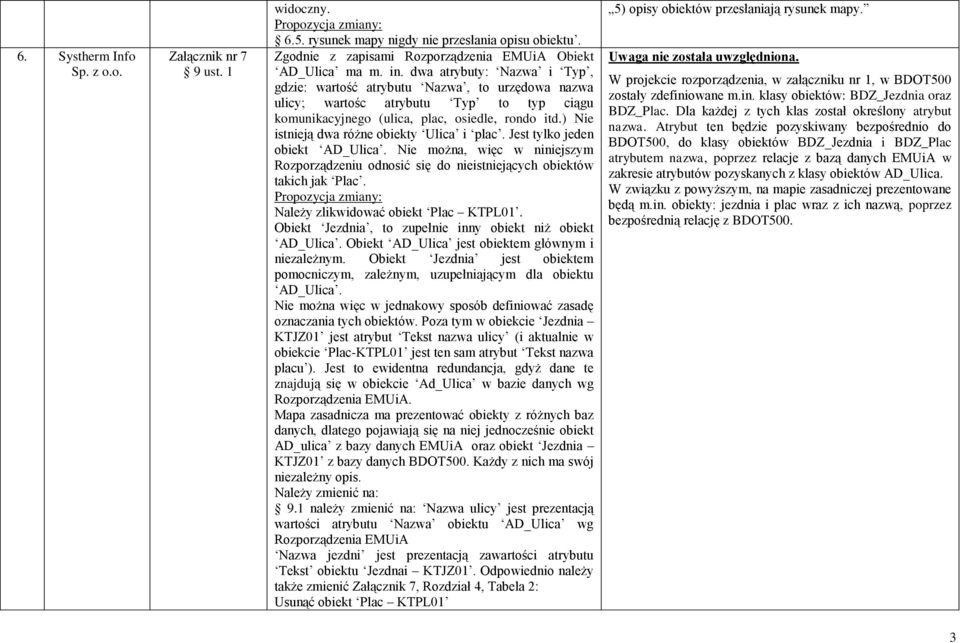

3 6. Systherm Info 9 ust. 1 widoczny rysunek mapy nigdy nie przesłania opisu obiektu. Zgodnie z zapisami Rozporządzenia EMUiA Obiekt AD_Ulica ma m. in. dwa atrybuty: Nazwa i Typ, gdzie: wartość atrybutu Nazwa, to urzędowa nazwa ulicy; wartośc atrybutu Typ to typ ciągu komunikacyjnego (ulica, plac, osiedle, rondo itd.) Nie istnieją dwa różne obiekty Ulica i plac. Jest tylko jeden obiekt AD_Ulica. Nie można, więc w niniejszym Rozporządzeniu odnosić się do nieistniejących obiektów takich jak Plac. Należy zlikwidować obiekt Plac KTPL01. Obiekt Jezdnia, to zupełnie inny obiekt niż obiekt AD_Ulica. Obiekt AD_Ulica jest obiektem głównym i niezależnym. Obiekt Jezdnia jest obiektem pomocniczym, zależnym, uzupełniającym dla obiektu AD_Ulica. Nie można więc w jednakowy sposób definiować zasadę oznaczania tych obiektów. Poza tym w obiekcie Jezdnia KTJZ01 jest atrybut Tekst nazwa ulicy (i aktualnie w obiekcie Plac-KTPL01 jest ten sam atrybut Tekst nazwa placu ). Jest to ewidentna redundancja, gdyż dane te znajdują się w obiekcie Ad_Ulica w bazie danych wg Rozporządzenia EMUiA. Mapa zasadnicza ma prezentować obiekty z różnych baz danych, dlatego pojawiają się na niej jednocześnie obiekt AD_ulica z bazy danych EMUiA oraz obiekt Jezdnia KTJZ01 z bazy danych BDOT500. Każdy z nich ma swój niezależny opis. Należy zmienić na: 9.1 należy zmienić na: Nazwa ulicy jest prezentacją wartości atrybutu Nazwa obiektu AD_Ulica wg Rozporządzenia EMUiA Nazwa jezdni jest prezentacją zawartości atrybutu Tekst obiektu Jezdnai KTJZ01. Odpowiednio należy także zmienić Załącznik 7, Rozdział 4, Tabela 2: Usunąć obiekt Plac KTPL01 5) opisy obiektów przesłaniają rysunek mapy. W projekcie rozporządzenia, w załączniku nr 1, w BDOT500 zostały zdefiniowane m.in. klasy obiektów: BDZ_Jezdnia oraz BDZ_Plac. Dla każdej z tych klas został określony atrybut nazwa. Atrybut ten będzie pozyskiwany bezpośrednio do BDOT500, do klasy obiektów BDZ_Jezdnia i BDZ_Plac atrybutem nazwa, poprzez relacje z bazą danych EMUiA w zakresie atrybutów pozyskanych z klasy obiektów AD_Ulica. W związku z powyższym, na mapie zasadniczej prezentowane będą m.in. obiekty: jezdnia i plac wraz z ich nazwą, poprzez bezpośrednią relację z BDOT500. 3

4 7. Systherm Info 8. Systherm Info 11 ust ust. 1 pkt 2 W obiekcie Jezdnia KTJZ01 usunąć atrybut Tekst nazwa ulicy. Jedna kondygnacja jest tak samo rejestrowana w obiekcie Budynek jak dwie lub więcej kondygnacji. Opis na mapie musi odróżnić sytuację, kiedy liczba kondygnacji nie jest znana od sytuacji kiedy liczba kondygnacji jest znana i wynosi 1. Wg powyższego zapisu nie będzie można odróżnić tych dwóch przypadków należy zmienić na opis budynku o jednej kondygnacji umieszcza się także w tekście opisu tego obiektu. Jeden przewód jest tak samo rejestrowany w obiekcie przewód jak dwa i więcej przewodów. Opis na mapie musi odróżniać sytuację, kiedy liczba przewodów nie jest znana od sytuacji, kiedy liczba przewodów jest znana w wynosi 1. Wg powyższego zapisu nie będzie można odróżnić tych dwóch przypadków. 13 ust. 1 pkt 2 należy zmienić na liczby przewodów także, gdy wartość atrybutu wynosi 1. Uwaga została uwzględniona z modyfikacją. W nawiązaniu do przedmiotowej uwagi oraz w związku z harmonizacją zapisów przedmiotowego projektu rozporządzenia z projektem rozporządzenia MAiC zmieniającego rozporządzenie w sprawie ewidencji gruntów i budynków, w załączniku nr 7, w 11 usunięto zapis ust. 2 i 3 oraz przeredagowano zapis 11 ust. 1, który otrzymuje brzmienie:,, Opis obiektu: budynek składa się z następujących elementów: 1)oznaczenia numeru najwyższej kondygnacji, opisanego liczbą arabską, jeśli jest określone, 2) oznaczenia literowego funkcji budynku, jeśli jest określona, 3) numeru porządkowego, jeśli jest określony.. W bazie danych GESUT każdy przewód pozyskiwany jest jako oddzielny obiekt z własnym zestawem atrybutów. Natomiast na mapie zasadniczej w wyniku generalizacji obiektów bazy danych GESUT stosuje się zasadę opisaną w załączniku nr 7, w 4, która mówi, że: Obiekty klas bazy danych GESUT: SUPB przewód benzynowy, SUPC przewód ciepłowniczy, SUPE przewód elektroenergetyczny, SUPG przewód gazowy, SUPK przewód kanalizacyjny, SUPN przewód naftowy, SUPT przewód telekomunikacyjny, SUPW przewód wodociągowy, SUPZ przewód niezidentyfikowany, SUPI przewód inny, przedstawia się na mapie zasadniczej, w przypadku braku czytelności: 1) linią, gdy przewody sąsiadujące należące do tego samego rodzaju sieci i tego samego typu w obrębie danego rodzaju sieci, tworzą pas szerokości poniżej 0,75 m, 2) obrysem, gdy przewody sąsiadujące należące do tego samego rodzaju sieci i tego samego typu w obrębie danego rodzaju sieci, tworzą pas szerokości nie mniejszej niż 0,75 m. W związku z powyższym zapisem, niezasadne jest opisywanie 4

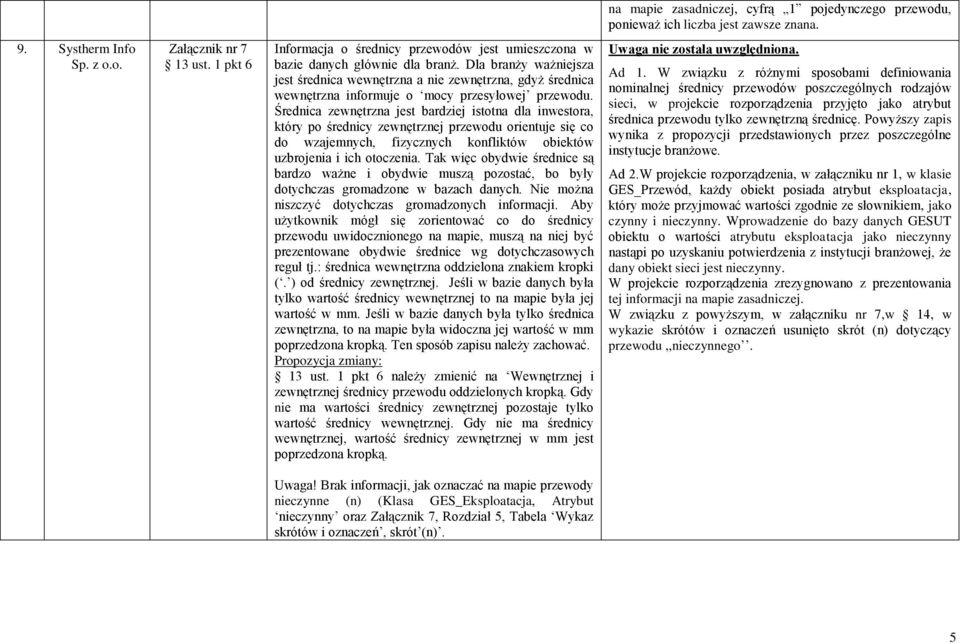

5 na mapie zasadniczej, cyfrą 1 pojedynczego przewodu, ponieważ ich liczba jest zawsze znana. 9. Systherm Info 13 ust. 1 pkt 6 Informacja o średnicy przewodów jest umieszczona w bazie danych głównie dla branż. Dla branży ważniejsza jest średnica wewnętrzna a nie zewnętrzna, gdyż średnica wewnętrzna informuje o mocy przesyłowej przewodu. Średnica zewnętrzna jest bardziej istotna dla inwestora, który po średnicy zewnętrznej przewodu orientuje się co do wzajemnych, fizycznych konfliktów obiektów uzbrojenia i ich otoczenia. Tak więc obydwie średnice są bardzo ważne i obydwie muszą pozostać, bo były dotychczas gromadzone w bazach danych. Nie można niszczyć dotychczas gromadzonych informacji. Aby użytkownik mógł się zorientować co do średnicy przewodu uwidocznionego na mapie, muszą na niej być prezentowane obydwie średnice wg dotychczasowych reguł tj.: średnica wewnętrzna oddzielona znakiem kropki (. ) od średnicy zewnętrznej. Jeśli w bazie danych była tylko wartość średnicy wewnętrznej to na mapie była jej wartość w mm. Jeśli w bazie danych była tylko średnica zewnętrzna, to na mapie była widoczna jej wartość w mm poprzedzona kropką. Ten sposób zapisu należy zachować. 13 ust. 1 pkt 6 należy zmienić na Wewnętrznej i zewnętrznej średnicy przewodu oddzielonych kropką. Gdy nie ma wartości średnicy zewnętrznej pozostaje tylko wartość średnicy wewnętrznej. Gdy nie ma średnicy wewnętrznej, wartość średnicy zewnętrznej w mm jest poprzedzona kropką. Ad 1. W związku z różnymi sposobami definiowania nominalnej średnicy przewodów poszczególnych rodzajów sieci, w projekcie rozporządzenia przyjęto jako atrybut średnica przewodu tylko zewnętrzną średnicę. Powyższy zapis wynika z propozycji przedstawionych przez poszczególne instytucje branżowe. Ad 2.W projekcie rozporządzenia, w załączniku nr 1, w klasie GES_Przewód, każdy obiekt posiada atrybut eksploatacja, który może przyjmować wartości zgodnie ze słownikiem, jako czynny i nieczynny. Wprowadzenie do bazy danych GESUT obiektu o wartości atrybutu eksploatacja jako nieczynny nastąpi po uzyskaniu potwierdzenia z instytucji branżowej, że dany obiekt sieci jest nieczynny. W projekcie rozporządzenia zrezygnowano z prezentowania tej informacji na mapie zasadniczej. W związku z powyższym, w załączniku nr 7,w 14, w wykazie skrótów i oznaczeń usunięto skrót (n) dotyczący przewodu,,nieczynnego. Uwaga! Brak informacji, jak oznaczać na mapie przewody nieczynne (n) (Klasa GES_Eksploatacja, Atrybut nieczynny oraz Załącznik 7, Rozdział 5, Tabela Wykaz skrótów i oznaczeń, skrót (n). 5
