1 Spis treści 1. Informacje ogólne. Wstęp. Wymagania programu. 2. Sposób uruchomienia programu. Uruchomienie poprzez menu microstation. Uruchomienie z menu start. 3. Działanie programu. Zakładka import. Zakładka opcje. 4. Budowa plików konfiguracyjnych. 5. Kontakt 1 - Informacje ogólne. Wstęp. Program Import współrzędnych jest pomocny przy wczytywaniu danych z pliku tekstowego bezpośrednio do microstation. Program umożliwia opis wczytanych danych bezpośrednio na rysunku projektowym, tymi danymi mogą być : Nr punktu, kod, X, Y, H. Dodatkowo program pozwala na wczytywanie danych i umieszczanie ich na różnych warstwach, korzystając z kodów K-1 lub numeru celki z biblioteki. Program umożliwia także wczytywanie tylko wybranych elementów (poprzez kody) z jednego pliku tekstowego. W programie występuje pełna możliwość konfiguracji warstw kolorów itd. na których elementy mają być umieszczane. Wymagania programu. Program współpracuje z : Windows XP, Powerdraft 2004, v8, XM, Microstation 2004, v8, XM.

2 2 - Sposób uruchomienia programu. Istnieją dwie możliwości uruchomienia programu. Program można uruchamiać bezpośrednio z microstation lub z menu windows. Uruchomienie poprzez menu microstation. Program microstation daje nam możliwość tworzenia menu, aby uruchamiać nakładkę z poziomu microtation należy takie menu stworzyć. Czynności opisane poniżej wykonujemy tylko jeden raz. Należy utworzyć skrót do pliku uruchamiającego nakładkę o nazwie Import wspolrzednych.exe w c:\windows Następnie w microstation : Utilities -> Key in Wpisujemy mdl load customiz, Wybieramy zakładkę menu Bar Klikamy na miejsce w którym chcemy stworzyć menu (prawy dół listy) Klikamy na insert, wpisujemy nazwę Menu (np. Dodatki) Klikamy na dodane menu (Dodatki) Klikamy na Empty menu item, modify wpisujemy nazwę ~Import współrzędnych, oraz w oknie pod spodem wpisujemy %Import wspolrzednych.exe Klikamy na przycisk save zamykamy okno Teraz możemy uruchamiać nakładkę bezpośrednio z microstation menu Dodatki -> Import współrzędnych Uruchomienie z menu start. W przypadku gdy chcemy uruchamiać nakładkę z menu start, czynność tą wykonuje się tak samo jak standardowe uruchomienie każdego programu windows. Start -> wszystkie programy ->nazwa pod jaką zainstalowaliśmy program -> Import współrzędnych. W przypadku kiedy microstation nie jest uruchomione otrzymamy komunikat o tym aby najpierw uruchomić microstation a następnie program Import współrzędnych.

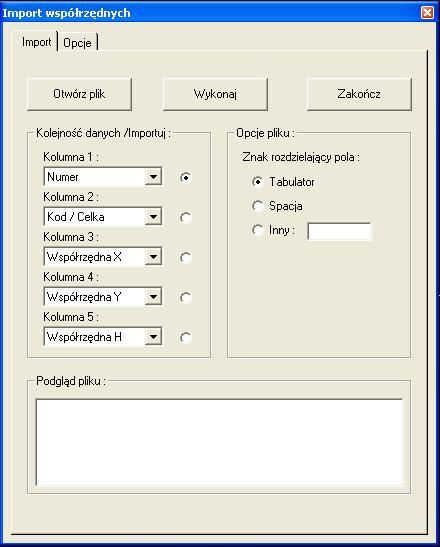

3 3 - Działanie programu. Zakładka import. Otwórz plik przycisk otwórz plik pozwala nam wybrać plik tekstowy, który ma zostać wczytany do programu. Po wczytaniu pliku, jego częściowy podgląd możemy zobaczyć w oknie tekstowym.

4 Kolejność danych importuj. Po wczytaniu pliku tekstowego należy określić jakie dane w tym pliku się znajdują, a także jakie dane mają zostać opisane lub zaimportowane do programu. W tym celu rozwijamy po kolei listy Kolumna 1 do Kolumna 5 wybierając odpowiednie wartości zgodne z danymi w pliku tekstowym. Przykładowo jeżeli w pliku znajdują się dane : Nr, X, Y, H to ustawienie list będzie wyglądało w następujący sposób : Kol. 1 Numer, Kol. 2 współrzędna X, Kol. 3 współrzędna Y, Kol. 4 współrzędna H, Kol. 5 Brak. Dane, które mają być wczytane opisane na rysunku zaznaczamy kropką obok elementu wybranego na liście. (Na rysunku powyżej opisany zostanie numer). W przypadku wybrania opcji Numer, Współrzędna X,Y,H do projektu zostaną wstawione opisy. Opisy zostaną wstawione na warstwy z pliku konfiguracyjnego lub na warstwę aktywną. W przypadku wybrania opcji Kod / Celka do projektu zostanie wstawiona celka, w tym przypadku wymagany jest kod w pliku tekstowym. Celka zostanie wstawiona na warstwę kolorem, grubością i stylem linii skonfigurowanym w plikach konfiguracyjnych. Opcje pliku.

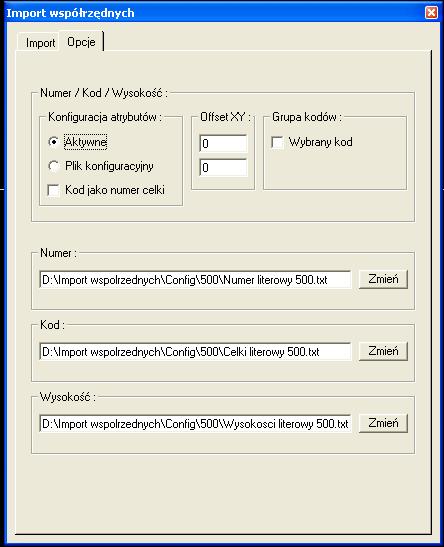

5 W związku z tym, że dane w pliku tekstowym, mogą mieć różne znaki rozdziału pomiędzy kolumnami, w programie wprowadzono możliwość wyboru takiego znaku. Jeżeli znakiem rozdziału jest tabulator lub spacja należy zaznaczyć odpowiednią opcję. W przypadku gdy znak rozdziału jest inny należy zaznaczyć opcję inny i wprowadzić odpowiedni znak. Przycisk wykonaj powoduje opisanie / wczytanie danych na aktywny projekt. Zakładka opcje Konfiguracja atrybutów W przypadku wybrania opcji Aktywne wszystkie elementy z pliku tekstowego zostaną wczytane opisane na warstwę aktywną, kolorem, grubością, stylem aktywnym w microstation. W przypadku wybrania opcji Plik konfiguracyjny dane będą opisywane zgodnie z tym co znajduje się w plikach konfiguracyjnych. W przypadku wybrania opcji Kod jako numer celki pozycja kod w pliku tekstowym będzie traktowana jako numer celki z biblioteki celek w microstation. Offset XY opcja ta pozwala na przesunięcie opisywanego tekstu o zadaną wielkość XY

6 Grupa kodów W przypadku gdy w pliku tekstowym posiadamy kody, zaznaczając opcję wybrany kod mamy możliwość opisania lub wczytania tylko wybranego kodu bez reszty danych. Jeżeli na przykład chcielibyśmy wczytać tylko symbol lub opis punktów gdzie kodem jest DLI, należy wybrać z listy element DLI. W tym przypadku do projektu zostaną wczytane dane tylko z kodem DLI, reszta zostanie pominięta. 4 Budowa Plików konfiguracyjnych. Plik konfiguracyjne są potrzebne w przypadku gdy : - Plik tekstowy jest kodowany i chcemy aby opisy (Numeru, wsp. X, wsp. Y, wsp. H) trafiały na inne warstwy oraz były rysowane innymi kolorami, stylami linii, grubością zależnie od kodu. - Plik tekstowy jest kodowany i chcemy aby program wstawiał komórki (celki) na inne warstwy, innym kolorem, grubością i stylem linii zależnie od kodu. Pliki konfiguracyjne dołączone do programu są plikami poglądowymi pomocnymi przy budowie własnej konfiguracji, pliki te współdziałają z bibliotekami i czcionką programu K1-2D pomocnym przy rysowaniu mapy numerycznej 2D. Budowa plików konfiguracyjnych : Do programu dołączono pliki konfiguracyjne w skalach 500, 1000, 2000, Pliki celek konfiguracja dla instrukcji K-1 gdzie występują kody cyfrowe. Wszystkie pliki mogą być edytowane tak aby dostosować je do własnych potrzeb. Przykład pliku celki : Kolorem czerwonym zaznaczono pozycję którą możemy zmienić w pliku konfiguracyjnym #Punkt osnowy podstawowej poziomej Kodk1=111 SZNPP_

7 Wiersz 1 jest to opis pozycji, informacja o elemencie dla użytkownika poprzedzona znakiem # Wiersz 2 Kodk1 jest to kod w tym przypadku 111, wartość ta jest porównywana z kodami które znajdują się w pliku tekstowym z danymi, jeżeli wartość ta zostanie znaleziona to do projektu zostanie wstawiona celka o określonych poniżej atrybutach. Wiersz 3 warstwa na którą ma być wstawiona celka, jeśli warstwa nie istnieje zostanie stworzona Wiersz 4 kolor celki Wiersz 5 styl linii Wiersz 6 grubość linii Wiersz 7 numer celki z biblioteki celek, która ma być wstawiona na rysunek. Ścieżkę do pliku z konfiguracją celek należy podać w pozycji kod. Plik opisu numerów plik konfiguracyjny dla opisu numeru na rysunek wstawiony zostanie tekst, a parametry wstawienia tekstu zostaną pobrane z tego pliku konfiguracyjnego Przykład pliku opisu numerów #Punkt osnowy podstawowej poziomej Kodk1=111 ITALIC_ SZNTP_ Wiersz 1 jest to opis pozycji, informacja o elemencie dla użytkownika poprzedzona znakiem # Wiersz 2 Kodk1 jest to kod w tym przypadku 111, wartość ta porównywana jest z kodami, które znajdują się w pliku tekstowym z danymi, jeżeli wartość 111 odpowiada kodowi 111 w pliku tekstowym z danymi zostanie wstawiony napis o określonych poniżej atrybutach. Wiersz 3 czcionka napisu Wiersz 4, 5 wysokość, szerokość napisu Wiersz 6 warstwa na jakiej ma zostać umieszczony napis Wiersz 7 kolor Wiersz 8 styl linii Wiersz 9 grubość linii W przypadku gdy kod z pliku tekstowego nie zostanie znaleziony w pliku konfiguracyjnym elementy takie zostaną umieszczone na warstwie skonfigurowanej jako Kodk1=BrakKodu, ostatnia linijka w plikach konfiguracyjnych.
