SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA dzierżawa usług telekomunikacyjnych

Transkrypt

1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA dzierżawa usług telekomunikacyjnych I. Dla wszystkich łączy obejmujących wszystkie lokalizacje Zamawiający wymaga umieszczenia w ofercie opisu rozwiązania technicznego dotyczącego sposobu dostarczenia usługi. II. III. Adresy punktów końcowych CZRL WARSZAWA obiekt dane adresowe województwo OKRL SZCZECIN OKRL WROCŁAW OKRL KRAKÓW OKRL POZNAŃ PAŻP CZRL Warszawa ul. Wieżowa 8, Warszawa PAŻP OKRL Szczecin, Glewice 1A, Szczecin PAŻP OKRL Wrocław, ul. Skarżyńskiego 36, Wrocław PAŻP OKRL Kraków, ul. Medwieckiego 1, PAŻP OKRL Nowa Wieża Kontroli Ruchu Lotniczego Przytoczna (koordynaty GPS N E) mazowieckie zachodniopomorskie dolnośląskie małopolskie wielkopolskie OKRL GDAŃSK Gdańsk, ul. Słowackiego 196, Gdańsk pomorskie OKRL KATOWICE Katowice, ul. Wolności 90, Pyrzowice śląskie OKRL MODLIN OKRL LUBLIN (Świdnik) OKRL ZIELONA GÓRA ORK Jordanowska PAŻP, ul. gen. Wiktora Thommee 1a, Nowy Dwór Mazowiecki PAŻP, ul Króla Jana III Sobieskiego 1, Świdnik, wieża kontroli ruchu lotniczego Babimost (wieża kontroli ruchu lotniczego) Działka nr 1069, jednostka ewidencyjna Krowodrza, obręb 33 (GPS , ) mazowieckie lubelskie lubuskie małopolskie Kontakt z technikiem Zamawiającego URUCHOMIENIE USŁUG Lokalizacja telefon adres CZRL Warszawa OKRL Szczecin OKRL Wrocław OKRL Kraków / ORK Jordanowska OKRL Poznań / OKRL Gdańsk / OKRL Katowice OKRL Lublin (Świdnik) OKRL Zielona Góra IV. PROTOKÓŁ ZESTAWIENIA USŁUGI będzie musiał być podpisany przez przedstawicieli Zamawiającego i Wykonawcy lokalnie w danym miejscu punktów końcowych. V. Rozpoczęcie świadczenia usługi odbędzie się z chwilą podpisania PROTOKOŁU PRZEKAZANIA/ODBIORU USŁUGI z załączonymi przez Wykonawcę wynikami pomiarów dla każdego zestawionego łącza zrealizowanymi przez Wykonawcę oraz kopią protokołu zestawienia usługi. Strony na protokole muszą potwierdzić, że dla danego łącza (wymaganie techniczne) założono/nie założono pętli diagnostycznej. VI. Pomiary dla nowo zestawionych usług muszą być wykonane w ciągłym-nieprzerwanym czasie 24 godzin. Strona 1 z 10

2 VII. VIII. Protokół zestawienia usługi musi być spisany przez przedstawicieli Zamawiającego i Wykonawcę za każdym razem na okoliczność: a) Przeniesienia usługi w jednym z miejsc zakończenia usługi b) Wymiany sprzętu przez Wykonawcę z powodu wymiany uszkodzonego sprzętu lub modernizacji przeprowadzanej przez Wykonawcę, która nie wpływa na zmianę warunków umowy. Czas trwania umowy (tzn. Okres świadczenia usługi) liczony będzie od wskazanej przez Zamawiającego daty rozpoczęcia świadczenia usługi/odbioru usługi w oparciu o Protokół Przekazania i Odbioru Łączy. Strona 2 z 10

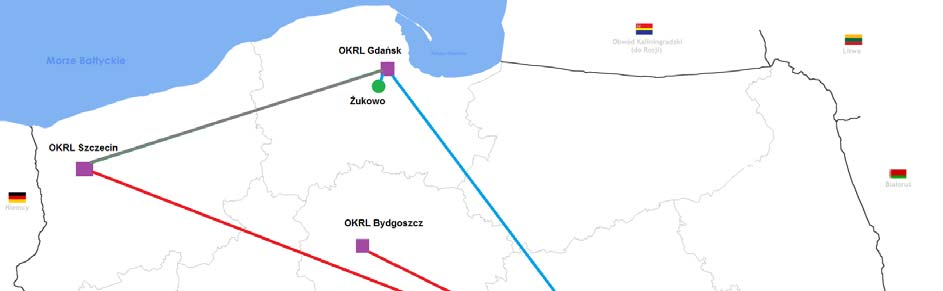

3 ZADANIE nr 1 (5 łączy cyfrowych) A. Z uwagi na to, że zamawiane usługi przez Zamawiającego ściśle związane są z kontrolą ruchu lotniczego i zapewnieniem bezpiecznej przestrzeni zarządzanej przez PAŻP na terenie Polski, Zamawiający zastrzega, iż ofertę mogą składać Wykonawcy, którzy nie realizują usług dla Zamawiającego opisanych w pkt B poniżej oraz na poniższej mapce poglądowej: B. Niniejsze postępowanie jest kontynuacją postępowania przetargowego o numerze AWZ /3/2015 podzielanego na 5 (pięć) części podczas, którego wyłoniono Wykonawców na realizację usług dla 4 z 5 części. W ramach postępowania AWZ /3/2015 nie złożono oferty na część 3. W ramach postępowania AWZ /3/2015 wyłoniono Wykonawcę części 1 Orange Polska (usługi na mapce oznaczone kolorem czerwonym), Wykonawcą części 2 jest Netia, Wykonawcą części 4 jest Netia, Wykonawcą części 5 jest T-Mobile. C. Mając na uwadze zapewnienie bezpiecznego, uporządkowanego oraz sprawnego przepływu ruchu lotniczego, powyższą filozofię rozplanowania sieci teletransmisyjnej opartej o usługi dzierżawione przygotowano na podstawie wytycznych zawartych w Konwencji o Międzynarodowym Lotnictwie Cywilnym (wraz z załącznikami) gdzie zawarto międzynarodowe normy i zalecane metody postepowania dotyczące cech fizycznych, konfiguracji, materiałów, działania, personelu lub procedur, których jednolite zastosowanie uznawane jest za pożądane w interesie bezpieczeństwa, regularności lub efektywności międzynarodowej żeglugi powietrznej, do których przystępujące Państwa zobowiązały się stosować zgodnie z Konwencją. D. Wykonawcy zestawiając łącza w ramach zadań z uwagi na wymagania niezawodnościowe Zamawiającego, nie mogą korzystać z urządzeń dostępowych, sieci szkieletowej oraz centrum zarządzania siecią Wykonawców wyłonionych w postępowaniu AWZ /3/2015, którzy świadczą usługę dla części 1 (Orange Polska), części 2 (Netia) Strona 3 z 10

4 Łącza Relacja: 1 OKRL Gdańsk OKRL Szczecin 2 OKRL Kraków OKRL Katowice (2 łącza) 3 OKRL Wrocław OKRL Poznań 4 OKRL Kraków ORK Jordanowska 4 łącza cyfrowe 1 OKRL Gdańsk OKRL Szczecin; 2 OKRL Kraków OKRL Katowice (2 łącza); 3 OKRL Wrocław OKRL Poznań WYMAGANIA TECHNICZNE: 1. Łącze cyfrowe o przepływności 2 Mbps. 2. Zakończenia łączy port G.703 symetryczny 120 Ohm. 3. Łącze realizowane za pomocą medium światłowodowego, Transparentne dla dowolnego rodzaju transmisji, włączając w to również ruch IP o charakterze multicast, 4. Zamawiający dopuszcza uruchomienie łącza drogą radiową na okres nie dłuższy niż 10 miesięcy liczony od dnia uruchomienia (podpisania protokołu odbioru usługi) do czasu wybudowania docelowej drogi kablowej przez Wykonawcę. Wykonawca zawiadomi Zamawiającego o gotowości przełączenia usługi na medium docelowe (światłowodowe). Strony dokonają przełączenia w terminie wyznaczonym przez Zamawiającego. Termin przełączenia nie może nastąpić wcześniej niż 10 dni od zgłoszenia gotowości do przełączenia usługi na medium docelowe. a) Dopuszczając ograniczone czasowo uruchomienie łącza drogą radiową Zamawiający wyłącza możliwość realizacji usługi za pomocą radiolinii Punkt-Wielopunkt oraz radiolinii pracujących w paśmie niekoncesjonowanym. Nie jest dopuszczalne użycie medium radiowego z wykorzystaniem technologii: WiFi, LTE, 3G itp. 5. Łącze ma być zakończone na multiplekserach końcowych SDH w obu lokalizacjach. Zamawiający dopuszcza zamknięcie ringu radiolinią z wyłączeniem realizacji za pomocą radiolinii Punkt-Wielopunkt oraz radiolinii pracujących w paśmie niekoncesjonowanym. 6. Zamawiający dopuszcza zamknięcie ringu radiolinią z wyłączeniem realizacji za pomocą radiolinii Punkt-Wielopunkt oraz radiolinii pracujących w paśmie niekoncesjonowanym. Nie jest dopuszczalne użycie medium radiowego z wykorzystaniem technologii: WiFi, LTE, 3G itp. 7. Instalacja urządzeń Wykonawcy będzie odbywała się w miejscach wskazanych przez lokalny personel Zamawiającego. Zamówienie Uzupełniające: Zamawiający przewiduje zamówienia uzupełniające dla relacji OKRL Katowice OKRL Kraków. Przedmiotem zamówienia uzupełniającego będzie przeniesienie zakończenia usługi uruchomionej przez Wykonawcę w OKRL Kraków. Przeniesienie usługi w OKRL Kraków Zamawiający planuje zrealizować na przełomie lat Przeniesienie zakończenia usługi spowodowane jest planowanym w roku 2017 oddaniem nowej wieży kontroli ruchu lotniczego na lotnisku w Balicach i koniecznością opuszczenia przez PAŻP zajmowanego dotychczas obiektu. PAŻP wymaga aby Wykonawca w ramach zamówienia uzupełniającego przeniósł zakończenie świadczonej usługi do nowo wybudowanej wieży kontroli ruchu lotniczego tzn. odtworzenia usługi będącej przedmiotem tego zamówienia w nowym obiekcie TWR. Rozpoczęcie świadczenia usługi: 1 styczeń 2016 r. Czas trwania usługi: 48 miesięcy Strona 4 z 10

5 1 łącze cyfrowe. 4 OKRL Kraków ORK Jordanowska WYMAGANIA TECHNICZNE: 1. Łącze cyfrowe o przepływności 2 Mbps. 2. Zakończenia łączy port G.703 symetryczny 120 Ohm. 3. Łącze realizowane drogą kablową lub radiową, Transparentne dla dowolnego rodzaju transmisji, włączając w to również ruch IP o charakterze multicast Zamawiający dopuszcza uruchomienie łącza drogą radiową, lub światłowodem Zamawiając dopuszcza uruchomienie łącza drogą radiową z wyłączeniem realizacji za pomocą radiolinii Punkt-Wielopunkt oraz radiolinii pracujących w paśmie niekoncesjonowanym. Nie jest dopuszczalne użycie medium radiowego z wykorzystaniem technologii: WiFi, LTE, 3G itp. 4. Łącze ma być zakończone na multiplekserze SDH dostarczonego przez Wykonawcę (wymagany tylko po stronie OKRL Kraków). 5. Instalacja urządzeń końcowych Wykonawcy w: 5.1. OKRL Kraków we wskazanym miejscu przez personel zamawiającego OR Jordanowska urządzenia aktywne Wykonawcy mają być zainstalowane w odpowiedniej szafce umieszczonej na zewnątrz, przy kontenerze, natomiast kabel sygnałowy ma być doprowadzony do szafy telekomunikacyjnej wewnątrz kontenera. a) Urządzenia końcowe Wykonawcy muszą mieć zapewnione zasilanie zastępcze (UPS) pozwalające na pracę urządzeń Wykonawcy nie krótszą niż 5 godzin. b) Wyposażenie szafki ma zapewnić warunki klimatyczne (temperatura, wilgotność) zapewniające prawidłową pracę urządzeń za pośrednictwem, których operator będzie świadczył usługę 6. Wykonawca zobowiązany jest do montażu w sposób trwały do ogrodzenia (depozytora) tuby pancernej, w której Zamawiający umieści klucze do bramy wjazdowej. Wykonawcza przekaże Zamawiającemu 3 klucze do tuby pancernej. Właściwą ilością kluczy do tuby pancernej będzie dysponował Wykonawca, który zobowiązany jest do nieudostępniania klucza osobom postronnym. Zamówienie Uzupełniające: Zamawiający przewiduje zamówienia uzupełniające dla relacji OKRL Kraków ORK Jordanowska. Przedmiotem zamówienia uzupełniającego będzie przeniesienie zakończenia usługi uruchomionej przez Wykonawcę w OKRL Kraków. Przeniesienie usługi w OKRL Kraków Zamawiający planuje zrealizować na przełomie lat Przeniesienie zakończenia usługi spowodowane jest planowanym w roku 2017 oddaniem nowej wieży kontroli ruchu lotniczego na lotnisku w Balicach i koniecznością opuszczenia przez PAŻP zajmowanego dotychczas obiektu. PAŻP wymaga aby Wykonawca w ramach zamówienia uzupełniającego przeniósł zakończenie świadczonej usługi do nowo wybudowanej wieży kontroli ruchu lotniczego tzn. odtworzenia usługi będącej przedmiotem tego zamówienia w nowym obiekcie TWR Rozpoczęcie świadczenia usługi: 1 styczeń 2016 r. Czas trwania usługi: 48 miesięcy Strona 5 z 10

6 ZADANIE nr 2 (łącze ethernet) 1 łącze Ethernet 5 OKRL Poznań OKRL Zielona Góra WYMAGANIA TECHNICZNE: 1. Przepływność symetryczna gwarantowana 10 Mb/s, 2. Zakończenie łącza - technologia Ethernet RJ45 3. Łącze transparentne dla dowolnego rodzaju transmisji IP (w tym multicast) 4. Obsługa ruchu tagowanego zgodnie z IEE 802.1q (przenoszenie ruchu trunk) 5. Charakterystyka pracy łącza sparametryzowana do obsługi ruchu interaktywnego (typu VoIP) 6. Obsługa MTU do 1500 bajt. 7. Instalacja urządzeń Wykonawcy będzie odbywała się w miejscach wskazanych przez lokalny personel Zamawiającego. 8. Łącze realizowane z wykorzystaniem medium światłowodowego 9. Zamawiający dopuszcza uruchomienie łącza drogą radiową na okres nie dłuższy niż 10 miesięcy liczony od dnia uruchomienia (podpisania protokołu odbioru usługi) do czasu wybudowania docelowej drogi kablowej przez Wykonawcę. Wykonawca zawiadomi Zamawiającego o gotowości przełączenia usługi na medium docelowe (światłowodowe). Strony dokonają przełączenia w terminie wyznaczonym przez Zamawiającego. Termin przełączenia nie może nastąpić wcześniej niż 10 dni od zgłoszenia gotowości do przełączenia usługi na medium docelowe. a) Dopuszczając ograniczone czasowo uruchomienie łącza drogą radiową Zamawiający wyłącza możliwość realizacji usługi za pomocą radiolinii Punkt-Wielopunkt oraz radiolinii pracujących w paśmie niekoncesjonowanym. Nie jest dopuszczalne użycie medium radiowego z wykorzystaniem technologii: WiFi, LTE, 3G itp Rozpoczęcie świadczenia usługi: 1 styczeń 2016 r.. I. Czas trwania usługi: 48 miesięcy Strona 6 z 10

7 ZADANIE nr 3 Sieć WAN w oparciu o technologię IPVPN/MPLS Lokalizacje Zamawiającego: 1. Warszawa PAŻP, CZRL, ul. Wieżowa 8, Warszawa 2. PL Modlin PAŻP, ul. gen. Wiktora Thommee 1a, Nowy Dwór Mazowiecki 3. PL Świdnik PAŻP, ul Króla Jana III Sobieskiego 1, Świdnik, wieża kontroli ruchu lotniczego. PRZEPŁYWNOŚĆ USŁUG 1. Dla lokalizacji nr 1 nominalna przepustowość wynosi 128Mbps z możliwością zwiększania przepływności do 160Mbps. 2. Dla lokalizacji nr 2, 3 nominalne przepływności wynoszą 64Mbps, z możliwością zwiększania przepływności o 8Mbps lub wielokrotność tej wartości, aż do 80Mbps. CZAS TRWANIA USŁUGI/TERMIN REALIZACJI 1. Czas trwania usługi: 20 miesięcy (od daty uruchomienia łącza) 2. Uruchomienie usługi 1 lutego 2016 r. WYMAGANIA TECHNICZNE 1. Usługa będzie miała charakter kompleksowy i obejmuje wszystkie lokalizacje Zamawiającego. 2. Wykonawca będzie świadczył usługę transmisji danych IP VPN w oparciu o sieć IP/MPLS Wykonawcy, na bazie własnych lub pozyskanych łączy dostępowych, routerów CE (Customer Edge) zainstalowanych w miejscach wskazanych przez Zamawiającego. 3. W ramach świadczenia usługi, Wykonawca zainstaluje routery CE, przeprowadzi ich konfigurację oraz będzie odpowiadał za ich utrzymanie tj. zarządzanie, usuwanie awarii wg SLA, wprowadzanie zmian konfiguracyjnych przez cały okres obowiązywania Umowy. 4. Wszystkie zestawiane łącza mają być symetryczne. 5. Zamawiający wymaga realizacji usługi w oparciu o wydzieloną sieć pakietową. Sieć taka musi umożliwiać we wszystkich lokalizacjach priorytetyzację ruchu poprzez przypisanie pakietów IP do różnych klas ruchu, których to klas powinno być minimum cztery jedna odpowiadająca komunikacji głosowej, trzy pozostałe transmisji danych. 6. W wydzielonej sieci pakietowej Wykonawcy powinna istnieć możliwość komunikacji na zasadzie każdy z każdym, tak aby połączenia mogły być nawiązywane pomiędzy lokalizacjami Zamawiającego, przy założeniu uzyskania przepustowości połączenia równej najmniejszej przepustowości dostępowej w danej relacji. 7. Zamawiający wymaga zakończenia na urządzeniu dostępowym Wykonawcy w postaci interfejsu 10/100/1000Base-TX full-duplex lub kompatybilnego. 8. Zamawiający wymaga aby w lokalizacji numer 1 łącza dostępowe zostały zestawione w konfiguracji 2CE + 2PE polegającej na instalacji dwóch routerów dostępowych CE, które są połączone z dwoma różnymi routerami szkieletowymi Wykonawcy PE za pomocą dwóch niezależnych, rozłącznych tras. Zamawiający wymaga aby łącza dostępowe (podstawowe i zapasowe) były zrealizowane za pomocą medium przewodowego. 9. Zamawiający wymaga aby w lokalizacjach 2 3 łącza dostępowe zostały zestawione w konfiguracji 1CE + 2PE polegającej na instalacji routera dostępowego CE, który będzie połączony z dwoma różnymi routerami szkieletowymi Wykonawcy PE za pomocą dwóch niezależnych, rozłącznych tras. Dla lokalizacji 2 i 3 Zamawiający wymaga aby jedno z dwóch łączy dostępowych było realizowane za pomocą medium przewodowego, natomiast drugie łącze dopuszczone jest do realizacji jako łącze radiowe punkt punkt działającego w paśmie koncesjonowanym. 10. Wszystkie parametry łączy zapasowych w danych lokalizacjach muszą być takie same jak łączy podstawowych. 11. Ze względu na wymagania w zakresie bezpieczeństwa, Zamawiający wyklucza możliwość zbudowania łączy dostępowych z wykorzystaniem: Strona 7 z 10

8 a. zasobów publicznej sieci Internet; b. łączy satelitarnych; c. łączy radiowych działających w paśmie niekoncesjonowanym; d. łączy radiowych typu punkt-wielopunkt; e. technologii IEEE (Wi-Fi). f. łączy działających w technologii 3G/4G i podobnych działających w oparciu o sieć operatorów GSM 13. Zamawiający wymaga, aby Wykonawca zapewnił w swojej sieci IP transmisje typu unicast, oraz multicast. 14. Routery CE muszą wspierać funkcjonalności DHCP Relay, HSRP lub VRRP, GRE, PIM w szczególności Bidirectional PIM, VLAN, VRF-Lite, direct broadcast, IGMPv2/ Ze względu na sposób generowanego ruchu przez aplikacje Zamawiającego, routery CE oraz sieć Wykonawcy musi być przygotowana na przyjęcie ruchu typu burst. 16. Zamawiający wymaga aby w każdej lokalizacji Wykonawca skonfigurował 4 niezależne sieci VPN (VRF) w ramach dostarczonej sieci IPVPN/MPLS w celu rozróżnienia ruchu wymienianego pomiędzy nimi i aby każda z nich zakończona była oddzielnym fizycznym portem Ethernet. Procentowy przydział pasma (w ramach dostępnego pasma dla poszczególnych lokalizacji) dla każdego z VPN Zamawiający ustali z Wykonawca w trakcie uruchamiania usługi. 17. Zamawiający wymaga aby w każdym z niezależnych VPN istniała możliwość komunikacji na zasadzie każdy z każdym tak aby połączenia były nawiązywane pomiędzy lokalizacjami Zamawiającego. Zamawiający wymaga, aby Wykonawca w swojej sieci IP VPN (dotyczy wszystkich VPN) świadczył usługę z minimum 4 klasami ruchu tj.: a. klasa-voice dedykowane dla komunikacji głosowej; b. klasa-dane-1 - dedykowane dla aplikacji krytycznych; c. klasa-dane-2 - dedykowane dla aplikacji biznesowych; d. klasa-dane-3 - dedykowane dla pozostałych aplikacji. Sposób priorytetyzacji ruchu IP będzie opierał się na podstawie adresów IP, numerów portów TCP/UDP oraz wartości DSCP i IP Precedence, i zostanie uzgodniony z przedstawicielami Zamawiającego na etapie inicjowania projektu wdrożeniowego. Przydział do klas pozostaje w gestii Zamawiającego a sposób markowania pakietów IP zostanie zaproponowany przez Wykonawcę. 18. Wykonawca zobowiązuje się, że będzie zarządzał siecią IP VPN aż do portu LAN (włącznie) na urządzeniach CE znajdujących się w lokalizacjach Zamawiającego. 19. Zamawiający wymaga aby routery CE zainstalowane przez Wykonawcę były wyposażone w redundantne systemy zasilania tak aby ewentualna awaria jednego zasilacza nie spowodowała wyłączenia urządzenia CE. 20. Wykonawca, dla sieci IP VPN/MPLS, udostępni Zamawiającemu narzędzie, /aplikację dostępną przez WWW dla min 20 osób jednocześnie, wyświetlającą następujące parametry w formie graficznej: a. Mapa sieci wraz z urządzeniem CE w każdej lokalizacji b. Przepustowości na wszystkich interfejsach routerów CE c. Bieżące wartości parametrów QoS d. Opóźnienie pakietów (min, max) średnie opóźnienie w zadanym przedziale czasu, wariacje opóźnień (jitter) oraz strata pakietów (packet loss) 21. W ramach Ceny Umowy Zamawiający wymaga aby przez pierwsze 6 miesięcy trwania Umowy, dokonywał za pomocą Wykonawcy rekonfiguracji parametrów łączy do trzech razy w miesiącu. Przez pozostały okres trwania Umowy Zamawiający będzie mógł dokonać do dwóch rekonfiguracji łączy w miesiącu. Za każdą następna zmianę konfiguracji będzie naliczana opłata wg cennika Wykonawcy. 22. Wykonawca musi zagwarantować 100 % przepustowości dla danej lokalizacji. Z uwagi na budowę sieci urządzenia zainstalowane w lokalizacji nr 1 muszą zapewnić obsługę ruchu wynikającą z sumy przepustowości wszystkich lokalizacji. 23. Wykonawca musi zapewnić transmisję IP dla parametru MTU na poziomie do 1500 bajtów dla unicast oraz do 1476 bajtów dla multicast. 24. Wykonawca w ramach złożonej oferty cenowej (bez dodatkowych opłat) wykona następujące prace: Dostarczy łącza dostępowe o nominalnym paśmie określonym w rozdziale Przepływność Usług; Zainstaluje, skonfiguruje i uruchomi wszystkie urządzenia do obsługi łącza dostępowego, w tym routery CE; Będzie zarządzał siecią WAN i do portu LAN (Fast Ethernet, GigabitEthernet) w routerze CE włącznie; Strona 8 z 10

9 W wypadku wystąpienia awarii usunie ją z zachowaniem deklarowanych parametrów SLA. 25. Wymagane jest, aby urządzenia końcowe CE wspierały protokoły routingu dynamicznego BGPv4, EIGRP oraz OSPF ze względu na funkcjonalność urządzeń posiadanych przez Zamawiającego. 26. Wymagane jest, aby minimalna platforma sprzętowa, dla lokalizacji z łączami o przepustowości 100Mb/s lub więcej, spełniała poniższe wymagania: Musi posiadać co najmniej 3GB RAM Musi posiadać funkcjonalność ekspresowego przełączania pakietów (CEF lub inna równoważna funkcjonalność) Wydajność przełączania w trybie ekspresowym na poziomie co najmniej 4Gb/s Wysokość urządzenia max. 2U Dla transmisji typu multicast musi obsługiwać co najmniej tras oraz 950 grup multicastowych Powinien obsługiwać co najmniej kolejek QoS per jeden interfejs w urządzeniu Musi obsługiwać co najmniej 900 instancji routingowych VRF Musi posiadać co najmniej 4 porty GigabitEthernet typu SFP lub równoważne Musi posiadać system modularny umożliwiający aktualizację poszczególnych modułów programowych niezależnie od siebie Musi umożliwiać wymianę modułów w trakcie pracy (ang. Hot-swap) Musi posiadać redundantne zasilanie 230 V napięcia przemiennego. Musi umożliwić montaż w szafie Rack 19 cali Musi obsługiwać następujące protokoły routingu dynamicznego : BGP, OSPF, EIGRP, RIP v2 Musi posiadać wsparcie dla IPv6, w szczególności dla protokołów routingu dynamicznego Ring oraz OSPFv3 Musi wspierać transmisje typu multicast typu PIM: sparse/dense/ssm/bi-dir. IGMP oraz MLDv2 Musi zapewnić obsługę RPF (Reverse Path Forwarding) Musi zapewnić obsługę Sflow lub odpowiednika (J-Flow, Net-Flow) Musi mieć funkcjonalność VRRP lub równoważny Urządzenie musi być zbudowane w sposób modularny, tj umożliwiać rozbudowę o kolejne karty/moduły usługowe i sieciowe oraz umożliwiać wymianę matrycy procesorowej na model o wyższej wydajności. 27. Wykonawca udostępni Zamawiającemu możliwość zgłaszania problemów i awarii WAN za pomocą infolinii, faksu, oraz poczty elektronicznej ( ). 28. Wykonawca zapewni dedykowaną osobę (opiekuna technicznego) do kontaktu z Zamawiającym. Do jej obowiązków będzie należało przesyłanie co miesiąc raportu zawierającego: Wykonane zmiany w konfiguracji sieci; Dane odnośnie wywiązywania się Wykonawcy z deklarowanych parametrów jakości i niezawodności usługi SLA). 28. Usługa serwisu będzie obejmowała usuwanie problemów w pracy z siecią po ich zgłoszeniu przez Zamawiającego na specjalnie do tego celu wydzielony numer telefoniczny do Centrum Kontaktu Wykonawcy, dostępny bez przerwy 24 godziny na dobę, 7 dni w tygodniu, 365 dni w roku. 29. Usługa świadczona przez Wykonawcę będzie spełniała następujące parametry jakościowe (QoS) dla ruchu unicast. Opóźnienie (RTD) Utrata Pakietów Jitter Klasa głos (voice) 50ms 0,1% 15ms Klasa aplikacje 1 (data1) 60ms 0,2% - Klasa aplikacje 2 (data2) 80ms 0,5% - Klasa reszta ruchu (best effort) - 1,5% - Wymagania techniczno-organizacyjne Z uwagi na prowadzoną przez PAŻP politykę bezpieczeństwa, oraz aby zapewnić wysoki stopień niezawodności infrastruktury telekomunikacyjnej przedmiotowa usługa musi być w 100 % kompatybilna z posiadana obecnie infrastruktura MPLS IP VPN świadczoną obecnie przez operatorów. Wykonawca w ramach uruchomienia usługi transmisji danych będzie zobowiązany do Strona 9 z 10

10 kontaktu z operatorami świadczącymi usługi dla PAZP w celu dostosowanie swojej usługi do istniejącej konfiguracji systemów teletransmisyjnych pracujących w PAZP. Warszawa urządzenia operatora umieszczone będą w pomieszczeniu na parterze, zainstalowane w szafie dostarczonej przez operatora. Modlin urządzenia operatora do umieszczenia w pomieszczeniu technicznym, zainstalowane w szafie dostarczonej przez Zamawiającego. Świdnik urządzenia operatora do umieszczenia w szafach PAŻP w pomieszczeniu teletechnicznym. Schemat połączeń Strona 10 z 10
