1 Dotyczy projektu nr: WND-RPPD /11 pn. Podlaski System Informacyjny e-zdrowie realizowanego w ramach Decyzji nr UDA-RPPD /11-00 z dnia 8 listopada 2011r Załącznik nr 1.1 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA do specyfikacji istotnych warunków zamówienia Budowa sieci WAN w Uniwersyteckim Szpitalu Klinicznym w Białymstoku dotycząca projektu nr WND-RPPD /11 pn. Podlaski System Informacyjny e-zdrowie realizowanego w ramach Decyzji nr UDA-RPPD /11-00 z dnia 8 listopada 2011 r. Projekt współfinansowany przez Unię Europejską w ramach Regionalnego Programu Operacyjnego Województwa Podlaskiego na lata

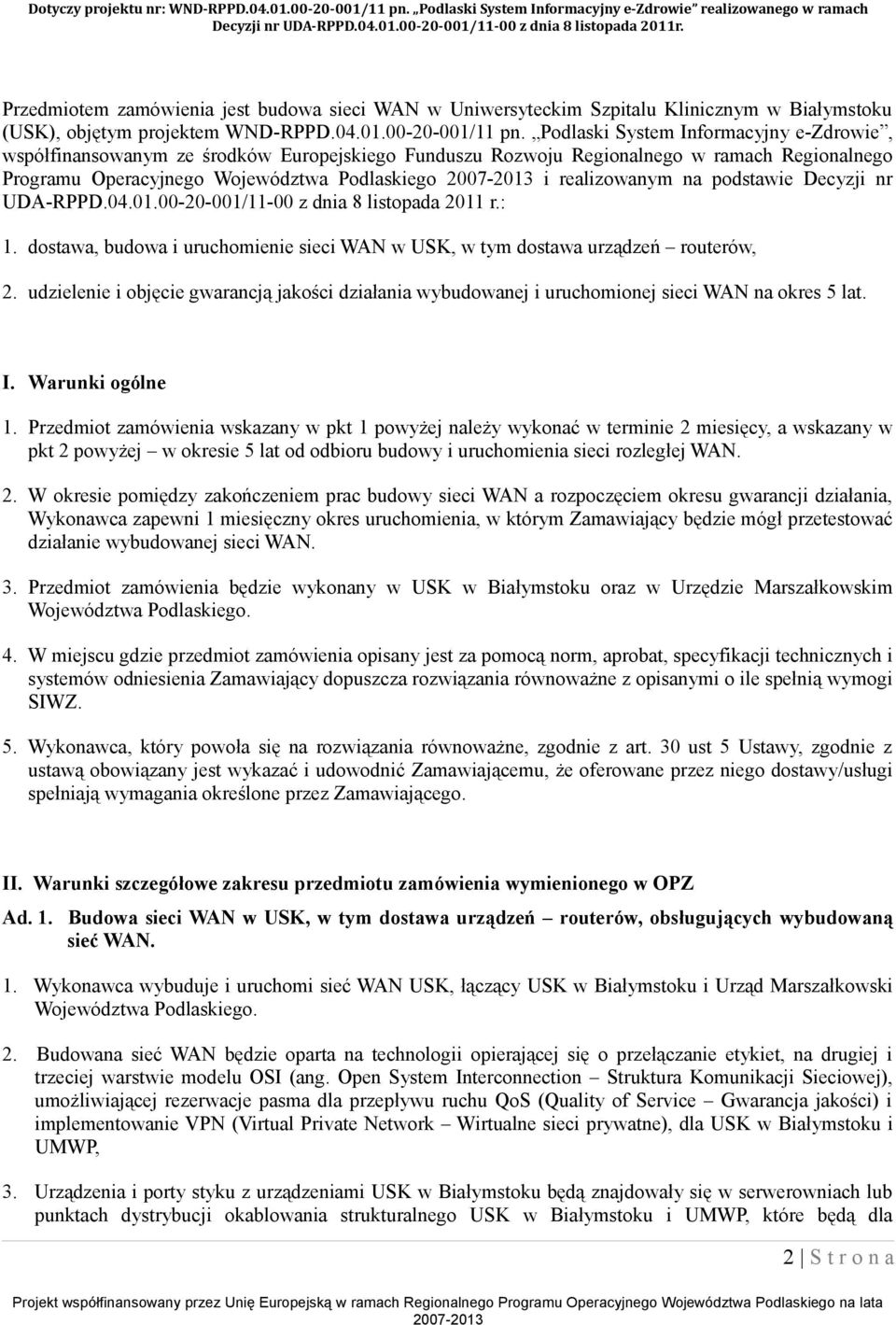

2 Przedmiotem zamówienia jest budowa sieci WAN w Uniwersyteckim Szpitalu Klinicznym w Białymstoku (USK), objętym projektem WND-RPPD /11 pn. Podlaski System Informacyjny e-zdrowie, współfinansowanym ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Podlaskiego i realizowanym na podstawie Decyzji nr UDA-RPPD /11-00 z dnia 8 listopada 2011 r.: 1. dostawa, budowa i uruchomienie sieci WAN w USK, w tym dostawa urządzeń routerów, 2. udzielenie i objęcie gwarancją jakości działania wybudowanej i uruchomionej sieci WAN na okres 5 lat. I. Warunki ogólne 1. Przedmiot zamówienia wskazany w pkt 1 powyżej należy wykonać w terminie 2 miesięcy, a wskazany w pkt 2 powyżej w okresie 5 lat od odbioru budowy i uruchomienia sieci rozległej WAN. 2. W okresie pomiędzy zakończeniem prac budowy sieci WAN a rozpoczęciem okresu gwarancji działania, Wykonawca zapewni 1 miesięczny okres uruchomienia, w którym Zamawiający będzie mógł przetestować działanie wybudowanej sieci WAN. 3. Przedmiot zamówienia będzie wykonany w USK w Białymstoku oraz w Urzędzie Marszałkowskim Województwa Podlaskiego. 4. W miejscu gdzie przedmiot zamówienia opisany jest za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia Zamawiający dopuszcza rozwiązania równoważne z opisanymi o ile spełnią wymogi SIWZ. 5. Wykonawca, który powoła się na rozwiązania równoważne, zgodnie z art. 30 ust 5 Ustawy, zgodnie z ustawą obowiązany jest wykazać i udowodnić Zamawiającemu, że oferowane przez niego dostawy/usługi spełniają wymagania określone przez Zamawiającego. II. Warunki szczegółowe zakresu przedmiotu zamówienia wymienionego w OPZ Ad. 1. Budowa sieci WAN w USK, w tym dostawa urządzeń routerów, obsługujących wybudowaną sieć WAN. 1. Wykonawca wybuduje i uruchomi sieć WAN USK, łączący USK w Białymstoku i Urząd Marszałkowski Województwa Podlaskiego. 2. Budowana sieć WAN będzie oparta na technologii opierającej się o przełączanie etykiet, na drugiej i trzeciej warstwie modelu OSI (ang. Open System Interconnection Struktura Komunikacji Sieciowej), umożliwiającej rezerwacje pasma dla przepływu ruchu QoS (Quality of Service Gwarancja jakości) i implementowanie VPN (Virtual Private Network Wirtualne sieci prywatne), dla USK w Białymstoku i UMWP, 3. Urządzenia i porty styku z urządzeniami USK w Białymstoku będą znajdowały się w serwerowniach lub punktach dystrybucji okablowania strukturalnego USK w Białymstoku i UMWP, które będą dla 2 S t r o n a

3 Wykonawcy punktami instalacji urządzeń obsługujących sieć WAN. Instalacja okablowania budynkowego, niezbędnego do podłączeń urządzeń zainstalowanych w w/w punktach odbioru sieci WAN, leży po stronie Wykonawcy. Serwerownie i punkty instalacji zostaną wskazane przez pracownika podmiotu leczniczego na żądanie Wykonawcy. W celu podłączenia się do infrastruktury UMWP, Wykonawca winien dostarczyć min. 12 portowy switch GE obsługujący sieci VLAN oraz router. 4. Wykonawca zapewni nie gorsze parametry w całej budowanej sieci WAN niż: a. opóźnienie pakietów w obu kierunkach (Round Trip Delay - RTD): max. od 75 ms, b. gwarantowana stratność pakietów (Packet Loss Ratio - PLR) przy obciążeniu łącza nie przekraczającego 90% ma wynosić maksymalnie 1,5% przy jednoczesnym zachowaniu wartości maksymalnie 0,1% dla klasy ruchu Voice i Multimedia. c. zmienność opóźnień (Jitter): mniejsza od 25 ms, d. rozmiar największego datagramu (Maximum Transmission Unit MTU) nie mniej niż 1500, e. klasa usług ruchowych transmisja danych, f. gwarancja jakości usług na poziomie nie mniejszym niż 99,7%. 5. Wykonawca zapewni zgodność i współpracę wybudowanej sieci z urządzeniami instalowanymi po stronie USK w Białymstoku i UMWP. 6. Budowa sieci WAN o parametrach prędkości portu 4 Mbit fullduplex i styku Fast Ethernet lub wyższej w: a. Uniwersytecki Szpital Kliniczny w Białymstoku ul. M. Skłodowskiej-Curie 24a Białystok b. Urząd Marszałkowski Województwa Podlaskiego pomieszczenie serwerowni UMWP 7. Urządzenia do obsługi sieci WAN muszą być przystosowane do technologii, zaproponowanej przez Wykonawcę, 8. Urządzenia muszą być możliwe do zamontowania w szafie RACK 19 na wysokość maksymalnie 1RU (Rack Unit). 9. Urządzenia muszą być wyposażone w minimum jeden port operatorski o technologii niezbędnej do obsługi budowanej sieci WAN, np. port SFP/SFP+, xwdm itp. 10. Urządzenia muszą być wyposażone w minimum dwa porty o technologii Fast Ethernet lub wyższej. 11. Urządzenia muszą mieć możliwość obsługi QoS i przepuszczania ruchu VPN. 12. Koszt instalacji urządzeń będzie zawierał się w ramach oferty. 13.Wykonawca może skorzystać z istniejącej infrastruktury Urzędu Marszałkowskiego. 3 S t r o n a

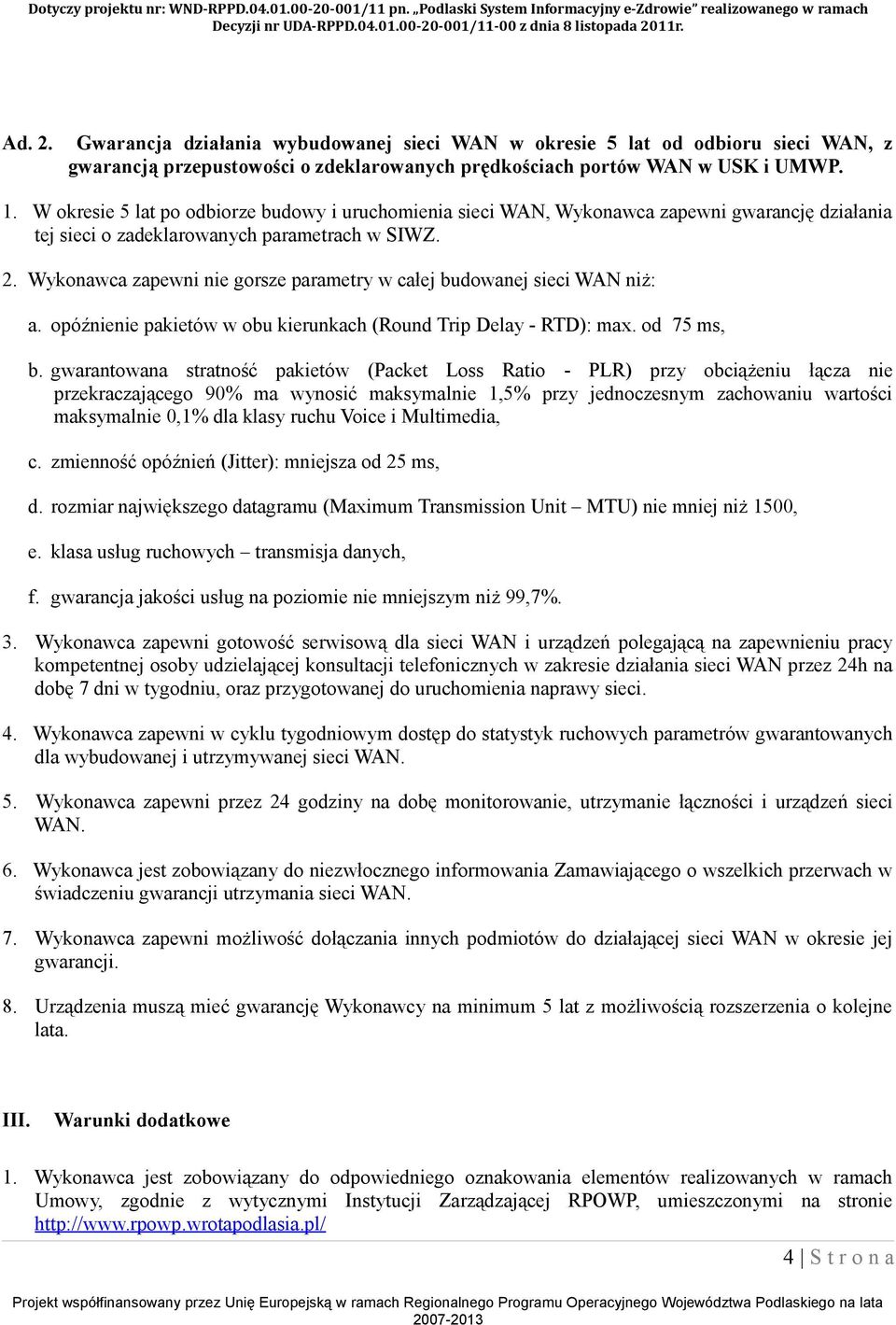

4 Ad. 2. Gwarancja działania wybudowanej sieci WAN w okresie 5 lat od odbioru sieci WAN, z gwarancją przepustowości o zdeklarowanych prędkościach portów WAN w USK i UMWP. 1. W okresie 5 lat po odbiorze budowy i uruchomienia sieci WAN, Wykonawca zapewni gwarancję działania tej sieci o zadeklarowanych parametrach w SIWZ. 2. Wykonawca zapewni nie gorsze parametry w całej budowanej sieci WAN niż: a. opóźnienie pakietów w obu kierunkach (Round Trip Delay - RTD): max. od 75 ms, b. gwarantowana stratność pakietów (Packet Loss Ratio - PLR) przy obciążeniu łącza nie przekraczającego 90% ma wynosić maksymalnie 1,5% przy jednoczesnym zachowaniu wartości maksymalnie 0,1% dla klasy ruchu Voice i Multimedia, c. zmienność opóźnień (Jitter): mniejsza od 25 ms, d. rozmiar największego datagramu (Maximum Transmission Unit MTU) nie mniej niż 1500, e. klasa usług ruchowych transmisja danych, f. gwarancja jakości usług na poziomie nie mniejszym niż 99,7%. 3. Wykonawca zapewni gotowość serwisową dla sieci WAN i urządzeń polegającą na zapewnieniu pracy kompetentnej osoby udzielającej konsultacji telefonicznych w zakresie działania sieci WAN przez 24h na dobę 7 dni w tygodniu, oraz przygotowanej do uruchomienia naprawy sieci. 4. Wykonawca zapewni w cyklu tygodniowym dostęp do statystyk ruchowych parametrów gwarantowanych dla wybudowanej i utrzymywanej sieci WAN. 5. Wykonawca zapewni przez 24 godziny na dobę monitorowanie, utrzymanie łączności i urządzeń sieci WAN. 6. Wykonawca jest zobowiązany do niezwłocznego informowania Zamawiającego o wszelkich przerwach w świadczeniu gwarancji utrzymania sieci WAN. 7. Wykonawca zapewni możliwość dołączania innych podmiotów do działającej sieci WAN w okresie jej gwarancji. 8. Urządzenia muszą mieć gwarancję Wykonawcy na minimum 5 lat z możliwością rozszerzenia o kolejne lata. III. Warunki dodatkowe 1. Wykonawca jest zobowiązany do odpowiedniego oznakowania elementów realizowanych w ramach Umowy, zgodnie z wytycznymi Instytucji Zarządzającej RPOWP, umieszczonymi na stronie 4 S t r o n a

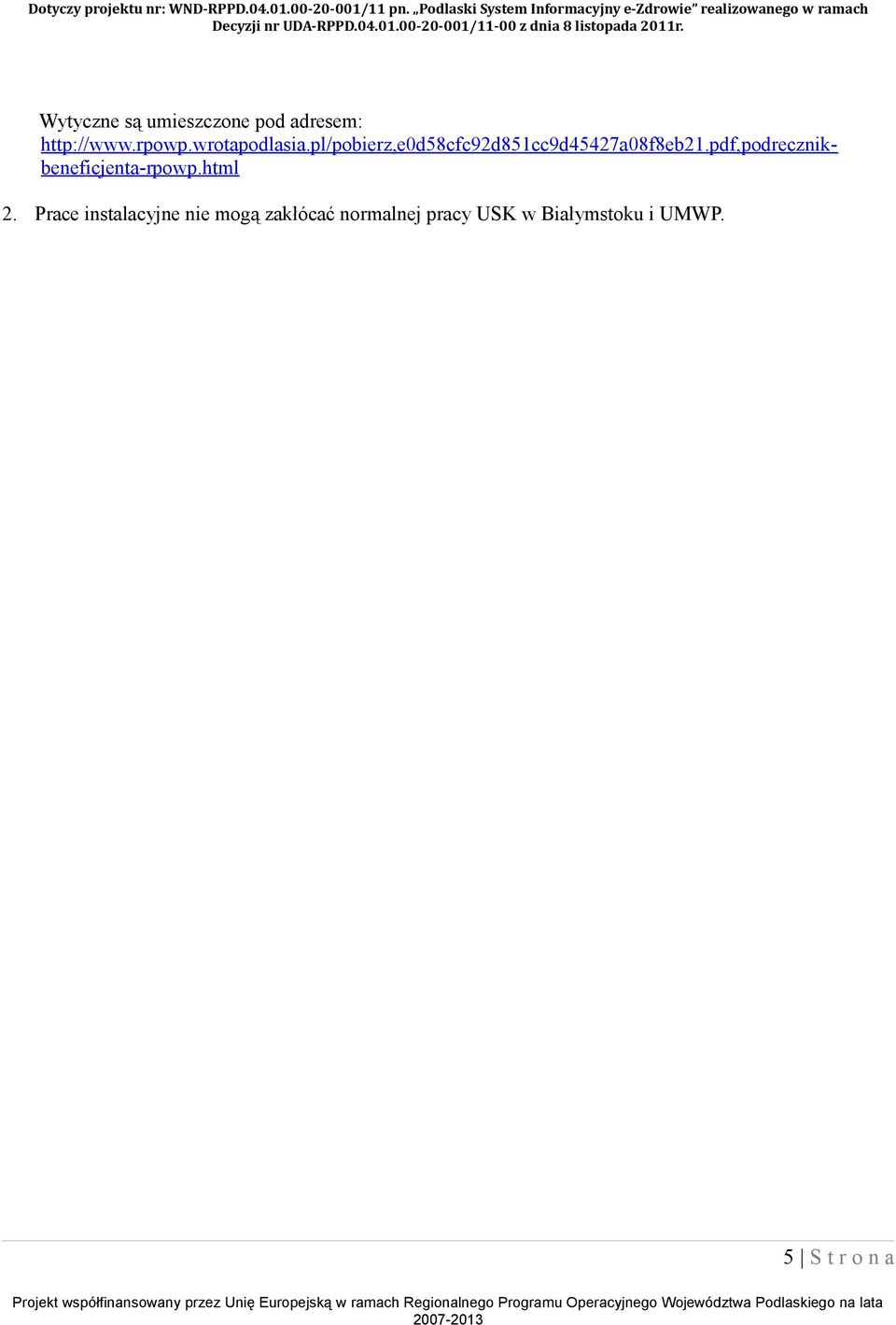

5 Wytyczne są umieszczone pod adresem: 2. Prace instalacyjne nie mogą zakłócać normalnej pracy USK w Białymstoku i UMWP. 5 S t r o n a
