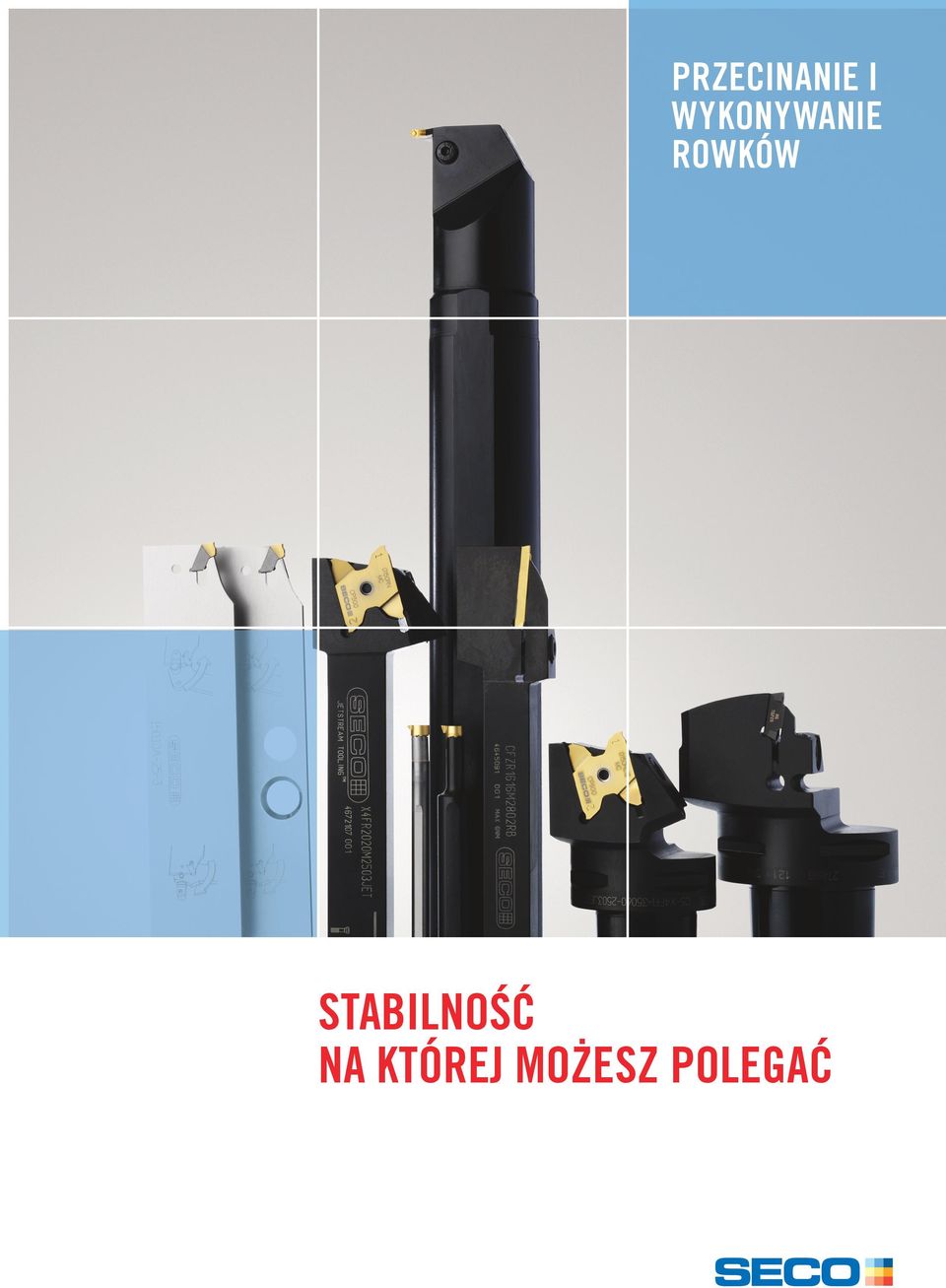

PRZECINANIE I WYKONYWANIE ROWKÓW STABILNOŚĆ NA KTÓREJ MOŻESZ POLEGAĆ

Wielkość: px
Rozpocząć pokaz od strony:

Download "PRZECINANIE I WYKONYWANIE ROWKÓW STABILNOŚĆ NA KTÓREJ MOŻESZ POLEGAĆ"

Transkrypt

1 PRZECINANIE I WYKONYWANIE ROWKÓW STABILNOŚĆ NA KTÓREJ MOŻESZ POLEGAĆ

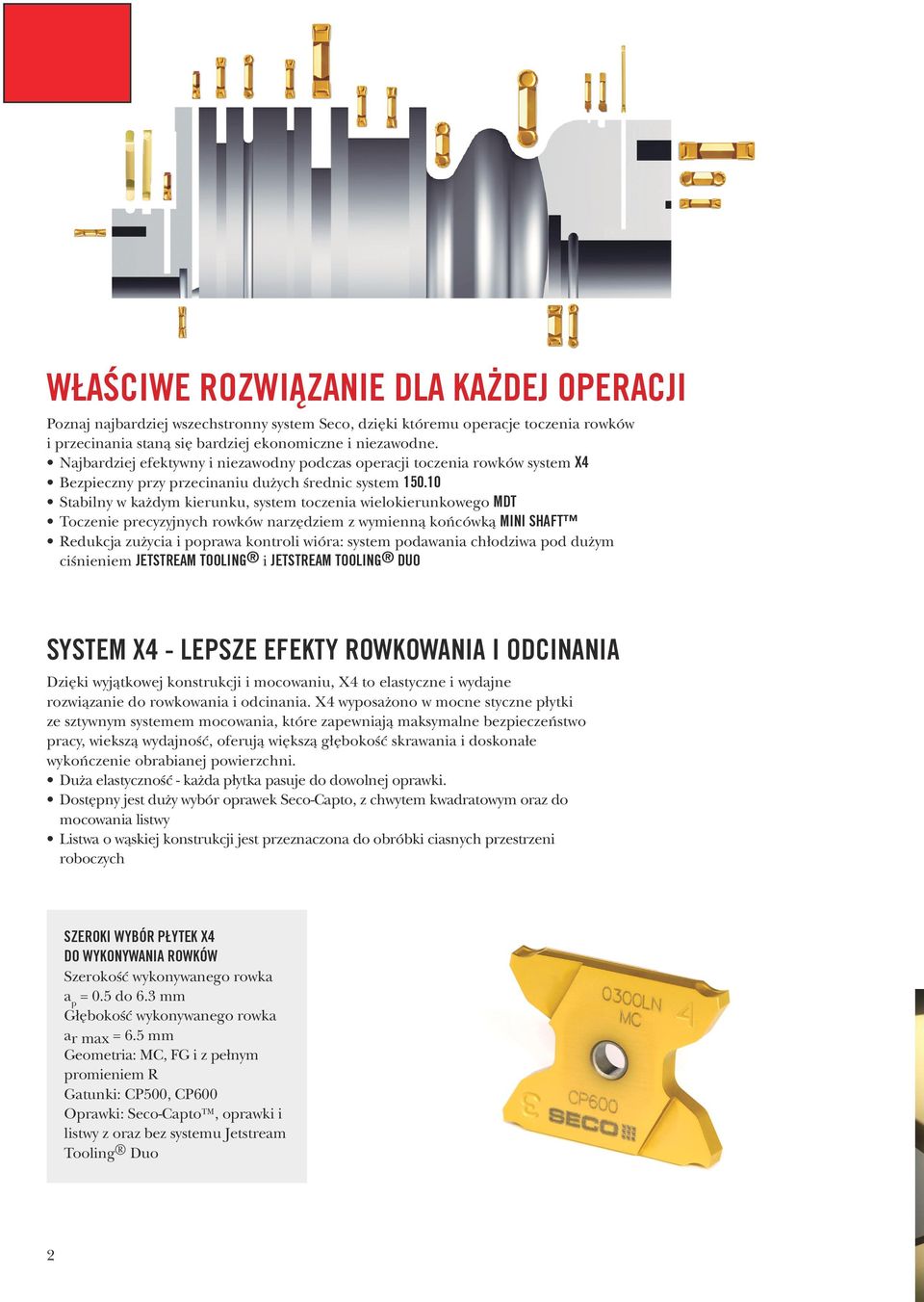

2 WŁAŚCIWE ROZWIĄZANIE DLA KAŻDEJ OPERACJI Poznaj najbardziej wszechstronny system Seco, dzięki któremu operacje toczenia rowków i przecinania staną się bardziej ekonomiczne i niezawodne. Najbardziej efektywny i niezawodny podczas operacji toczenia rowków system X4 Bezpieczny przy przecinaniu dużych średnic system 15 Stabilny w każdym kierunku, system toczenia wielokierunkowego MDT Toczenie precyzyjnych rowków narzędziem z wymienną końcówką MINI SHAFT Redukcja zużycia i poprawa kontroli wióra: system podawania chłodziwa pod dużym ciśnieniem JETSTREAM TOOLING i JETSTREAM TOOLING DUO SYSTEM X4 - LEPSZE EFEKTY ROWKOWANIA I ODCINANIA Dzięki wyjątkowej konstrukcji i mocowaniu, X4 to elastyczne i wydajne rozwiązanie do rowkowania i odcinania. X4 wyposażono w mocne styczne płytki ze sztywnym systemem mocowania, które zapewniają maksymalne bezpieczeństwo pracy, wiekszą wydajność, oferują większą głębokość skrawania i doskonałe wykończenie obrabianej powierzchni. Duża elastyczność - każda płytka pasuje do dowolnej oprawki. Dostępny jest duży wybór oprawek Seco-Capto, z chwytem kwadratowym oraz do mocowania listwy Listwa o wąskiej konstrukcji jest przeznaczona do obróbki ciasnych przestrzeni roboczych SZEROKI WYBÓR PŁYTEK X4 DO WYKONYWANIA ROWKÓW Szerokość wykonywanego rowka a p = 0.5 do 6.3 mm Głębokość wykonywanego rowka ar max = 6.5 mm Geometria: MC, FG i z pełnym promieniem R Gatunki: CP500, CP600 Oprawki: Seco-Capto, oprawki i listwy z oraz bez systemu Jetstream Tooling Duo 2

3 PRECYZYJNY I WYDAJNY SYSTEM DO PRZECINANIA SYSTEM 15 SZEROKI WYBÓR OPRAWEK, GATUNKÓW I GEOMETRII Szerokość wykonywanego rowka a p = 1.4 do 6.0 mm Głębokość wykonywanego rowka ar max = mm Geometrie: 12, 14, 16 Gatunki: CP500, CP600, TGP35, TGP45, HX, T25M, T350M Oprawki: listwy o wielkości 15, 20 i 25 z oraz bez systemu Jetstream Tooling Duo i imaków. Jeżeli poszukujesz narzędzia do przecinania o dużej sztywności, system 15 jest doskonałym wyborem. Sztywna listwa wykonana ze stali szybkotnącej oraz specjalna konstrukcja płytki redukująca siły boczne. Dzięki temu uzyskamy płaską powierzchnię przy dużym posuwie. WYŻSZA NIEZAWODNOŚĆ I PRODUKTYWNOŚĆ DZIĘKI JETSTREAM TOOLING I JETSTREAM TOOLING DUO Jetstream Tooling i Jetstream Tooling Duo to opatentowane systemy Seco dostarczające chłodziwo pod wysokim ciśnieniem, dzięki temu poprawia się łamanie i odprowadzanie wiórów redukując zużycie ostrza. W łatwy sposób można teraz znacznie poprawić produktywność oraz trwałość ostrza, podnosząc parametry. Nowy system Jetstream Tooling Duo dostarcza chłodziwo poprzez 2 kanały na czoło oraz strefę ostrza, znacznie redukując termiczne i mechaniczne zużycie. Dodatkową korzyścią jest poprawa jakości powierzchni, większa trwałość ostrza, czyli krótszy czas przestoju na wymianę płytki. Szybku i łatwy montaż na obrabiarce, pracuje w zakresie ciśnienia od 5 do 300 bar Odpowiedni do oprawek w chwytem tradycyjnym oraz Seco-Capto, do obróbki każdego typu materiału Wyższe parametry, lepsza jakość powierzchni oraz wydłużona trwałość ostrza dzięki mniejszym obciążeniom termicznym 3

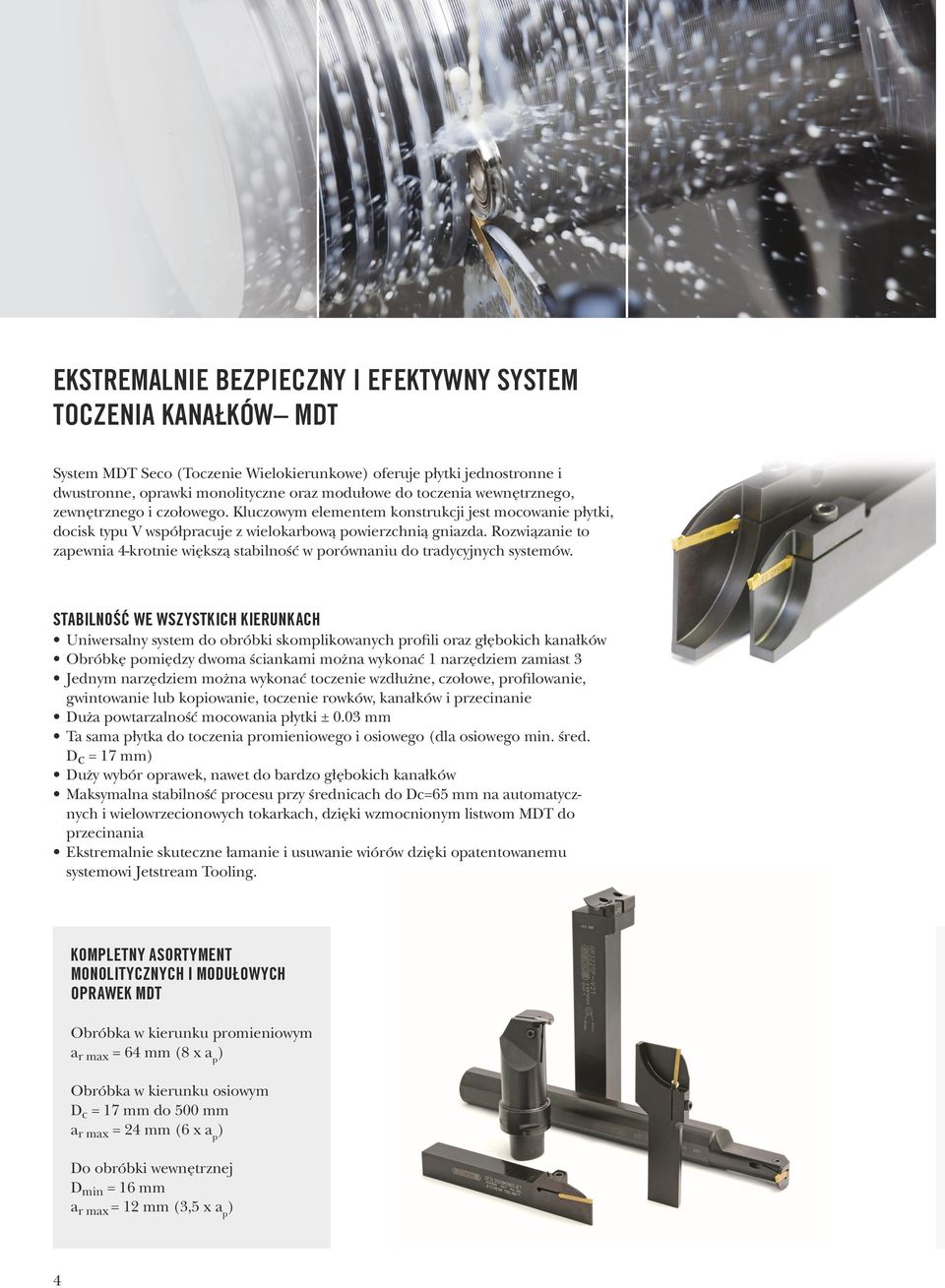

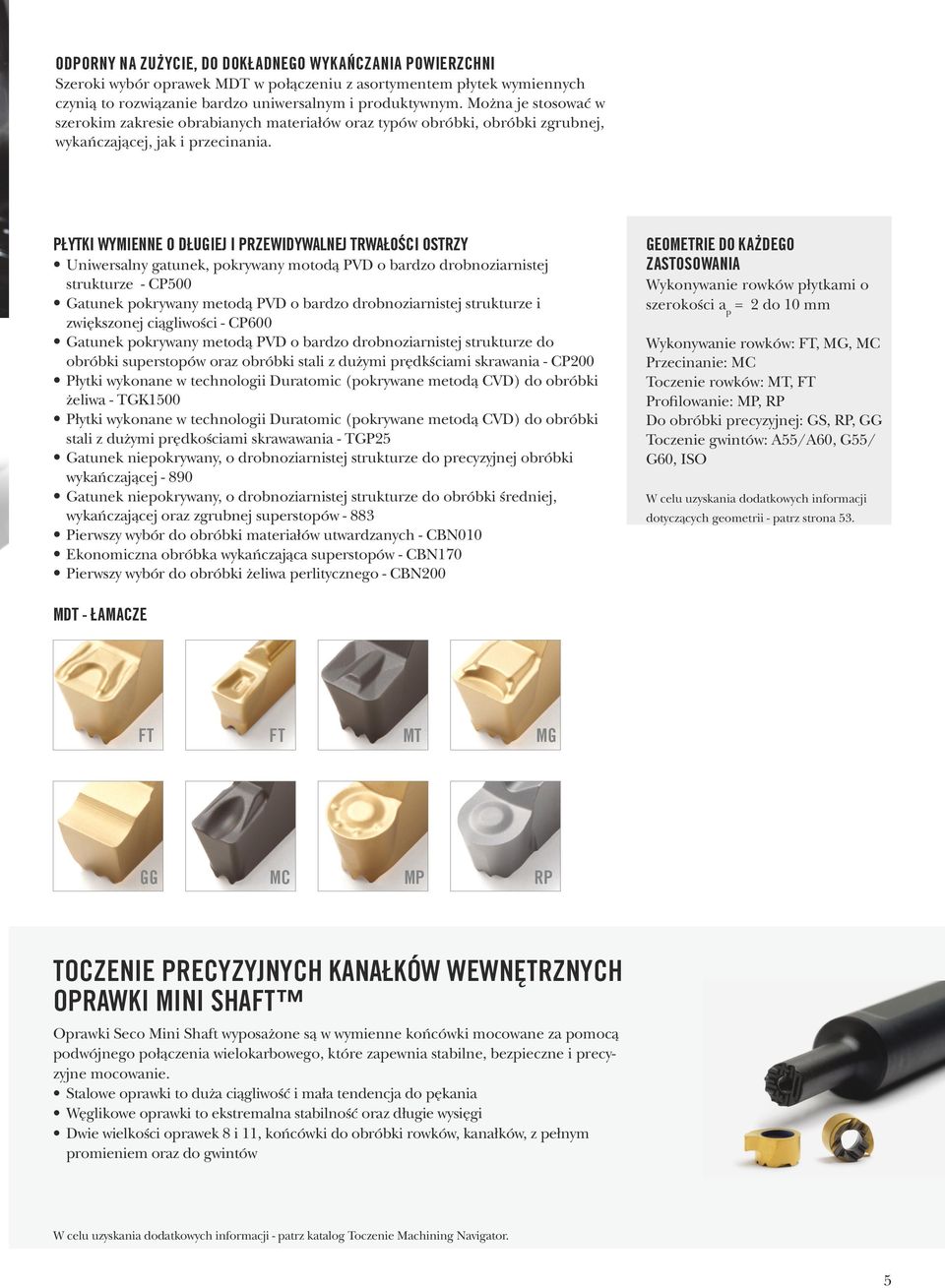

4 EKSTREMALNIE BEZPIECZNY I EFEKTYWNY SYSTEM TOCZENIA KANAŁKÓW MDT System MDT Seco (Toczenie Wielokierunkowe) oferuje płytki jednostronne i dwustronne, oprawki monolityczne oraz modułowe do toczenia wewnętrznego, zewnętrznego i czołowego. Kluczowym elementem konstrukcji jest mocowanie płytki, docisk typu V współpracuje z wielokarbową powierzchnią gniazda. Rozwiązanie to zapewnia 4-krotnie większą stabilność w porównaniu do tradycyjnych systemów. STABILNOŚĆ WE WSZYSTKICH KIERUNKACH Uniwersalny system do obróbki skomplikowanych profili oraz głębokich kanałków Obróbkę pomiędzy dwoma ściankami można wykonać 1 narzędziem zamiast 3 Jednym narzędziem można wykonać toczenie wzdłużne, czołowe, profilowanie, gwintowanie lub kopiowanie, toczenie rowków, kanałków i przecinanie Duża powtarzalność mocowania płytki ± 0.03 mm Ta sama płytka do toczenia promieniowego i osiowego (dla osiowego min. śred. Dc = 17 mm) Duży wybór oprawek, nawet do bardzo głębokich kanałków Maksymalna stabilność procesu przy średnicach do Dc= mm na automatycznych i wielowrzecionowych tokarkach, dzięki wzmocnionym listwom MDT do przecinania Ekstremalnie skuteczne łamanie i usuwanie wiórów dzięki opatentowanemu systemowi Jetstream Tooling. KOMPLETNY ASORTYMENT MONOLITYCZNYCH I MODUŁOWYCH OPRAWEK MDT Obróbka w kierunku promieniowym a r max = 64 mm (8 x a p ) Obróbka w kierunku osiowym D c = 17 mm do 500 mm a r max = 24 mm (6 x a p ) Do obróbki wewnętrznej D min = 16 mm a r max = 12 mm (3,5 x a p ) 4

5 ODPORNY NA ZUŻYCIE, DO DOKŁADNEGO WYKAŃCZANIA POWIERZCHNI Szeroki wybór oprawek MDT w połączeniu z asortymentem płytek wymiennych czynią to rozwiązanie bardzo uniwersalnym i produktywnym. Można je stosować w szerokim zakresie obrabianych materiałów oraz typów obróbki, obróbki zgrubnej, wykańczającej, jak i przecinania. PŁYTKI WYMIENNE O DŁUGIEJ I PRZEWIDYWALNEJ TRWAŁOŚCI OSTRZY Uniwersalny gatunek, pokrywany motodą PVD o bardzo drobnoziarnistej strukturze - CP500 Gatunek pokrywany metodą PVD o bardzo drobnoziarnistej strukturze i zwiększonej ciągliwości - CP600 Gatunek pokrywany metodą PVD o bardzo drobnoziarnistej strukturze do obróbki superstopów oraz obróbki stali z dużymi prędkściami skrawania - CP200 Płytki wykonane w technologii Duratomic (pokrywane metodą CVD) do obróbki żeliwa - TGK0 Płytki wykonane w technologii Duratomic (pokrywane metodą CVD) do obróbki stali z dużymi prędkościami skrawawania - TGP25 Gatunek niepokrywany, o drobnoziarnistej strukturze do precyzyjnej obróbki wykańczającej - 8 Gatunek niepokrywany, o drobnoziarnistej strukturze do obróbki średniej, wykańczającej oraz zgrubnej superstopów Pierwszy wybór do obróbki materiałów utwardzanych - CBN010 Ekonomiczna obróbka wykańczająca superstopów - CBN1 Pierwszy wybór do obróbki żeliwa perlitycznego - CBN200 GEOMETRIE DO KAŻDEGO ZASTOSOWANIA Wykonywanie rowków płytkami o szerokości a p = 2 do 10 mm Wykonywanie rowków: FT, MG, MC Przecinanie: MC Toczenie rowków: MT, FT Profilowanie: MP, RP Do obróbki precyzyjnej: GS, RP, GG Toczenie gwintów: A55/A60, G55/ G60, ISO W celu uzyskania dodatkowych informacji dotyczących geometrii - patrz strona 53. MDT - ŁAMACZE FT FT MT MG GG MC MP RP TOCZENIE PRECYZYJNYCH KANAŁKÓW WEWNĘTRZNYCH OPRAWKI MINI SHAFT Oprawki Seco Mini Shaft wyposażone są w wymienne końcówki mocowane za pomocą podwójnego połączenia wielokarbowego, które zapewnia stabilne, bezpieczne i precyzyjne mocowanie. Stalowe oprawki to duża ciągliwość i mała tendencja do pękania Węglikowe oprawki to ekstremalna stabilność oraz długie wysięgi Dwie wielkości oprawek 8 i 11, końcówki do obróbki rowków, kanałków, z pełnym promieniem oraz do gwintów W celu uzyskania dodatkowych informacji - patrz katalog Toczenie Machining Navigator. 5

6 SPIS TREŚCI MINI SHAFT OPRAWKI Oprawki do płytek LCEX...7 SYSTEM X4 Oznaczenia...8 Oprawki, asortyment...9 Asortyment płytek Parametry skrawania SYSTEM - MDT Oznaczenia, oprawki Oprawki Seco-Capto Oprawki zewnętrzne, promieniowe Oprawki modułowe, promieniowe...25 Listwy wzmacniane, promieniowe...26 Parametry skrawania...27 Oprawki Seco-Capto, osiowe Oprawki osiowe Oprawki Seco-Capto, wewnętrzne Oprawki wewnętrzne Oprawki modułowe Listwy modułowe Oznaczenia płytek/geometrie Asortyment płytek Parametry skrawania PRZECINANIE - SYSTEM 15 Oznaczenia...64 Geometrie, Posuw...64 Oprawki Seco-Capto do listew /25... Oprawki i listwy HSS Listwy HSS z systemem Jetstream Tooling Duo...68 Asortyment płytek do przecinania...69 Parametry skrawania

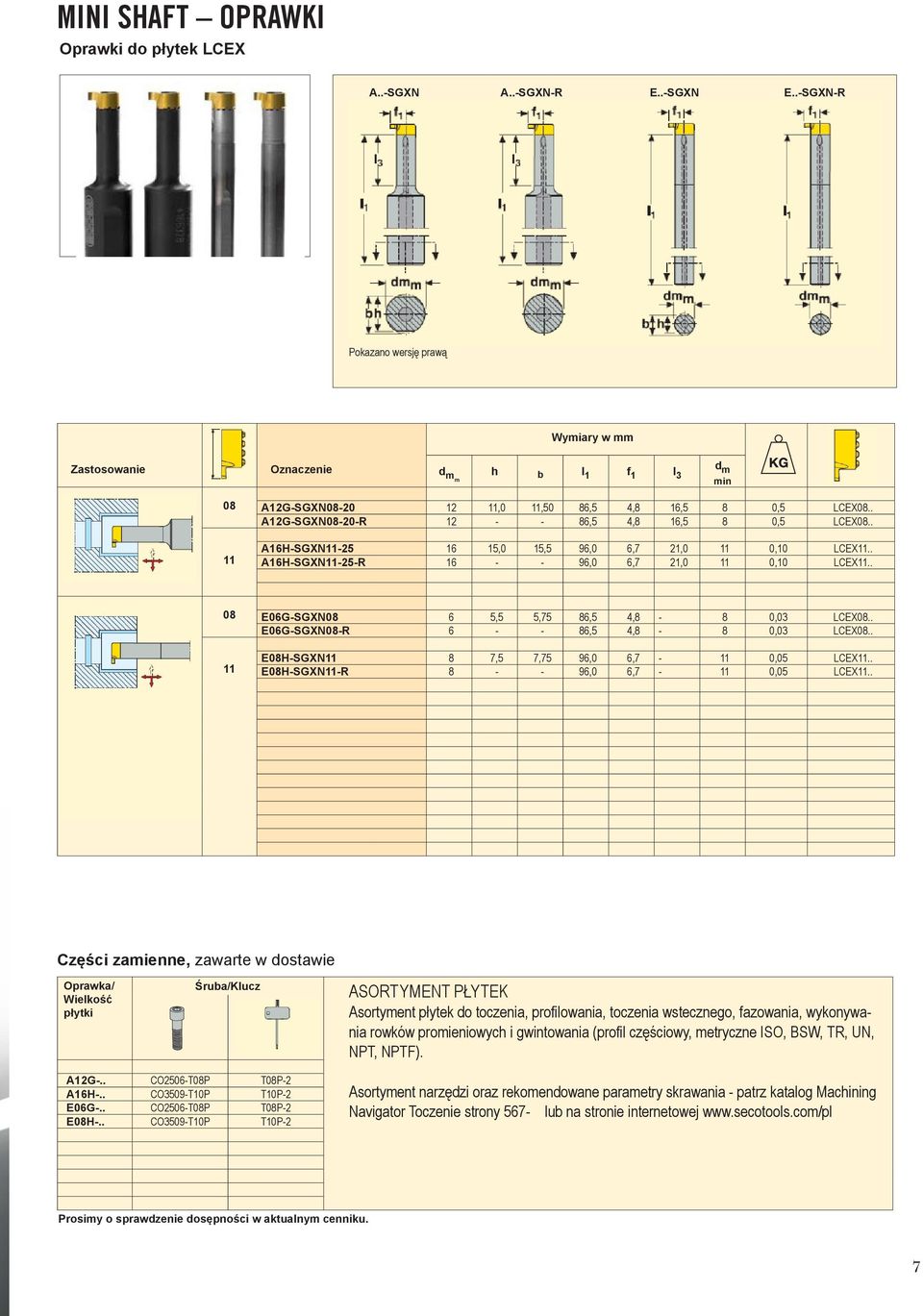

7 MINI SHAFT OPRAWKI Oprawki do płytek LCEX A..-SGXN A..-SGXN-R E..-SGXN E..-SGXN-R Pokazano wersję prawą d mm h b l 1 f 1 l 3 d m min 08 A12G-SGXN ,0 11,50 86,5 4,8 16,5 8 0,5 LCEX08.. A12G-SGXN08-20-R ,5 4,8 16,5 8 0,5 LCEX A16H-SGXN ,0 15,5 96,0 6,7 21,0 11 0,10 LCEX11.. A16H-SGXN11-25-R ,0 6,7 21,0 11 0,10 LCEX E06G-SGXN08 6 5,5 5, 86,5 4,8-8 0,03 LCEX08.. E06G-SGXN08-R ,5 4,8-8 0,03 LCEX E08H-SGXN11 8 7,5 7, 96,0 6,7-11 0,05 LCEX11.. E08H-SGXN11-R ,0 6,7-11 0,05 LCEX11.. Oprawka/ płytki Śruba/Klucz ASORTYMENT PŁYTEK Asortyment płytek do toczenia, profilowania, toczenia wstecznego, fazowania, wykonywania rowków promieniowych i gwintowania (profil częściowy, metryczne ISO, BSW, TR, UN, NPT, NPTF). A12G-.. CO2506-T08P T08P-2 A16H-.. CO3509-T10P T10P-2 E06G-.. CO2506-T08P T08P-2 E08H-.. CO3509-T10P T10P-2 Asortyment narzędzi oraz rekomendowane parametry skrawania - patrz katalog Machining Navigator Toczenie strony 567- lub na stronie internetowej Prosimy o sprawdzenie dosępności w aktualnym cenniku. 7

8 X4 OZNACZENIA Oprawki Seco-Capto C4 1 - X4 F R JET Seco Capto 2. System 3. Kąt przystawienia - F = - G = 0 4. Wersja - R = prawa - L = lewa 5. Wymiar f 1 6. Wymiar l1 7. Długość płytki l2 8. gniazda 9. System chłodzenia - Jetstream Tooling Duo Oprawka X4 F R M JET System 2. Kąt przystawienia - F = - G = 0 3. Wersja - R = prawa - L = lewa 4. Wysokość chwytu h 5. Szerokość chwytu b 6. Długosć oprawki l 1 7. Długość płytki l 2 8. gniazda 9. System chłodzenia - Jetstream Tooling Duo Listwa z mocowaniem typu Jaskółczy ogon X4 F R 26 ITX R System 2. System mocowania - Docisk 3. Wersja - R = prawa - L = lewa 4. Wysokość chwytu 5. Wersja do automatów lub tokarek wielozadaniowych np. Index Traub 6. Długość płytki 7. Szerokość gniazda płytki 8. Wersja mocowania - R = prawa - L = lewa Określenia pomocne w doborze listwy X4. Rysunek pokazuje górny widok oprawki z zamocowaną płytką. Płytka lewa do zastosoania lewego Płytka prawa do zastosowania prawego np. X4FL26ITX2503L np. X4FR26ITX2503R wersja mocowania lewa wersja mocowania prawa Płytka lewa do zastosowania lewego Płytka prawa do zastosowania prawego np. X4FL26ITX2503R np. X4FR26ITX2503L wersja mocowania prawa wersja mocowania lewa 8

9 X4 OPRAWKI, PROMIENIOWE Oprawki na płytki do wykonywania rowków X4GK Oprawka Seco-Capto, Jetstream Tooling Duo D5m l1 f1 C4-X4FR JET X4GK25.. C4-X4FL JET X4GK25.. C5-X4FR JET X4GK25.. C5-X4FL JET X4GK25.. C6-X4FR JET X4GK25.. C6-X4FL JET X4GK25.. Oprawka klasyczna, Jetstream Tooling Duo h b l1 f1 X4FR 1616M2503JET X4GK M2503JET X4GK M2503JET X4GK25.. X4FR 1616M2503JET X4GK M2503JET X4GK M2503JET X4GK25.. Śruba mocująca/klucz Zaślepka L020-T15P T15P-7 JET-P1/8-5MM Listwa z mocowaniem typu Jaskółczy ogon h b l 1 f 1 l 3 a r1 D max h 1 H k h k X4FL26ITX2503R X4GK2503..L X4FL32ITX2503R X4GK2503..L X4FL26ITX2503L X4GK2503..L X4FL32ITX2503L X4GK2503..L X4FR26ITX2503R X4GK2503..R X4FR32ITX2503R X4GK2503..R.. Patrz specyfikacje płytek X4GK (następne strony) Patrz specyfikacje płytek X4GK (następne strony) X4FR26ITX2503L X4GK2503..R X4FR32ITX2503L X4GK2503..R.. Śruba mocująca/klucz TCEI SMS7 9

10 X4 - ASORTYMENT PŁYTEK, WERSJA LEWA X4GK Tolerancja (mm): a p = ±0.025 a r = ±0.1 a r = +0.3/-0 s = ±0.025 κ = ±0.25 r ε = ±0.03 Wymiary a p (mm): LN-MC LR-MC LL-MC LN-FG LN-R Gatunki Płytki X4GK..LN-MC X4GK..LR-MC X4GK..LL-MC X4GK..LN-FG X4GK..LN-R a p a r* l l 2 s r ε CP500 CP600 X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LN-MC X4GK LR15-MC X4GK LR15-MC X4GK LR15-MC X4GK LR15-MC X4GK LR06-MC X4GK LL15-MC X4GK LL15-MC X4GK LL15-MC X4GK LL15-MC X4GK LL06-MC X4GK LN-FG X4GK LN-FG X4GK LN-FG X4GK LN-FG X4GK LN-FG X4GK LN-FG X4GK 2503M0-0LN-R X4GK 2503M0-0LN-R X4GK 2503M0-0LN-R X4GK 2503M0-0200LN-R X4GK 2503M0-0300LN-R Oznaczenia płytek X4 G K RN MC System 2. Tolerancje 3. Typ płytki - K = cztery krawędzie z łamaczem - H = cztery krawędzie bez łamacza 4. Długość płytki 5. gniazda 6. Promień naroża 7. Szerokość płytki 8. Wersja (R = prawa, L = lewa) 9. Łamacz - MC = Łamacz do przecinania i rowkowania - FG = Rowki promieniowe - R = Pełny promień 10

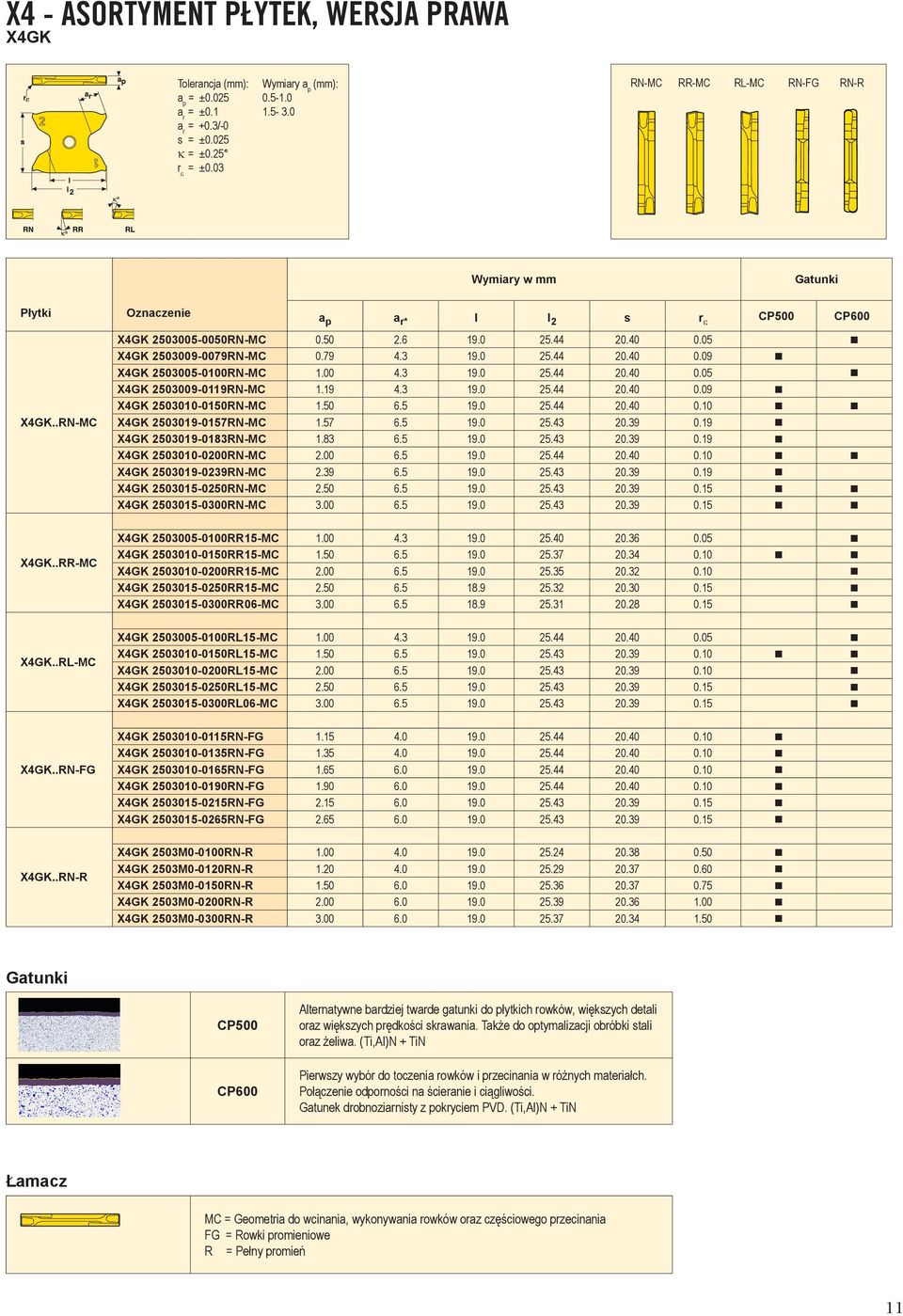

11 X4 - ASORTYMENT PŁYTEK, WERSJA PRAWA X4GK Tolerancja (mm): a p = ±0.025 a r = ±0.1 a r = +0.3/-0 s = ±0.025 κ = ±0.25 r ε = ±0.03 Wymiary a p (mm): RN-MC RR-MC RL-MC RN-FG RN-R Gatunki Płytki X4GK..RN-MC X4GK..RR-MC a p a r* l l 2 s r ε CP500 CP600 X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RN-MC X4GK RR15-MC X4GK RR15-MC X4GK RR15-MC X4GK RR15-MC X4GK RR06-MC X4GK..RL-MC X4GK RL15-MC X4GK RL15-MC X4GK RL15-MC X4GK RL15-MC X4GK RL06-MC X4GK..RN-FG X4GK RN-FG X4GK RN-FG X4GK RN-FG X4GK RN-FG X4GK RN-FG X4GK RN-FG X4GK..RN-R X4GK 2503M0-0RN-R X4GK 2503M0-0RN-R X4GK 2503M0-0RN-R X4GK 2503M0-0200RN-R X4GK 2503M0-0300RN-R Gatunki CP500 CP600 Alternatywne bardziej twarde gatunki do płytkich rowków, większych detali oraz większych prędkości skrawania. Także do optymalizacji obróbki stali oraz żeliwa. (Ti,Al)N + TiN Pierwszy wybór do toczenia rowków i przecinania w różnych materiałch. Połączenie odporności na ścieranie i ciągliwości. Gatunek drobnoziarnisty z pokryciem PVD. (Ti,Al)N + TiN Łamacz MC = Geometria do wcinania, wykonywania rowków oraz częściowego przecinania FG = Rowki promieniowe R = Pełny promień 11

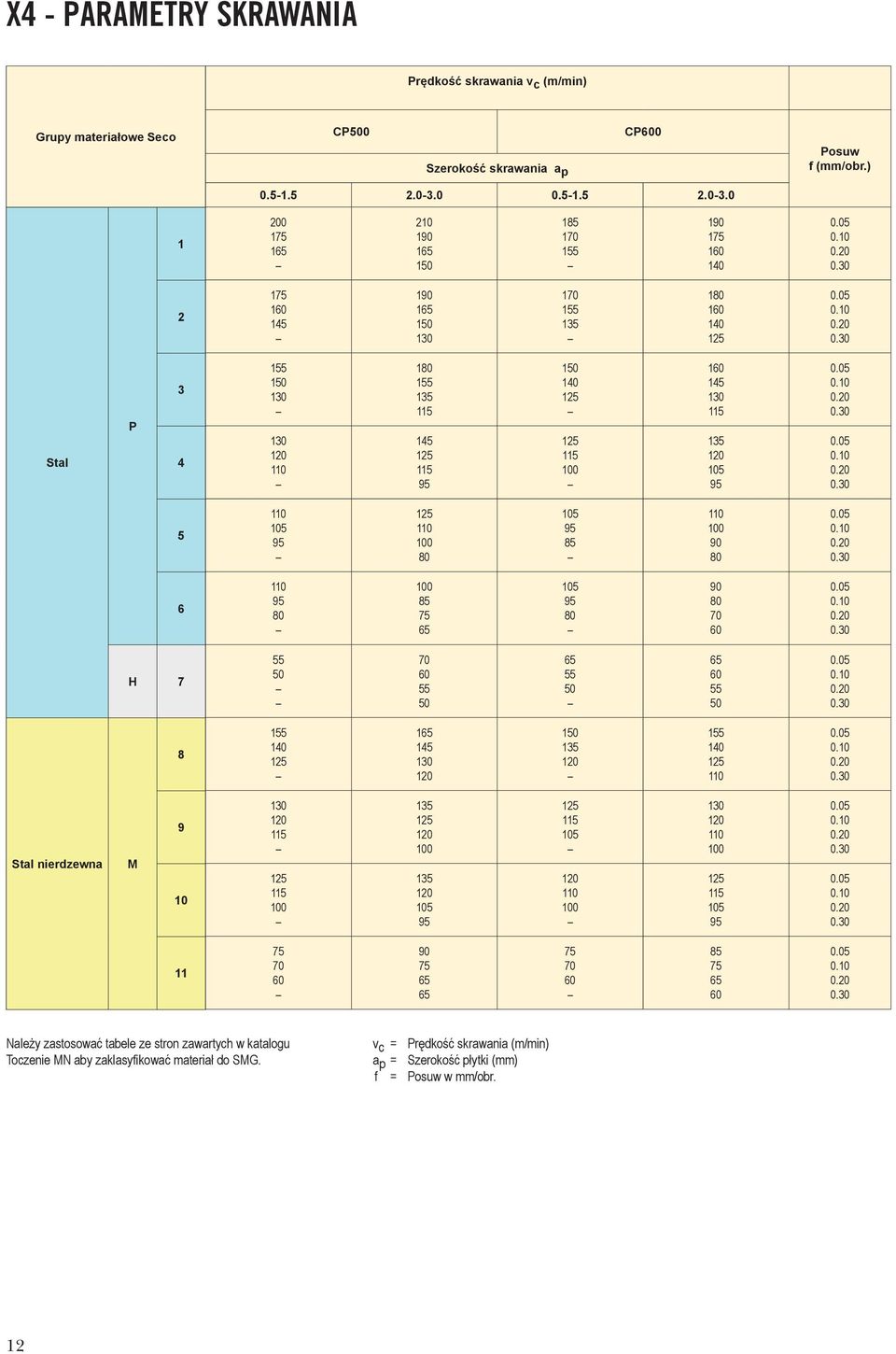

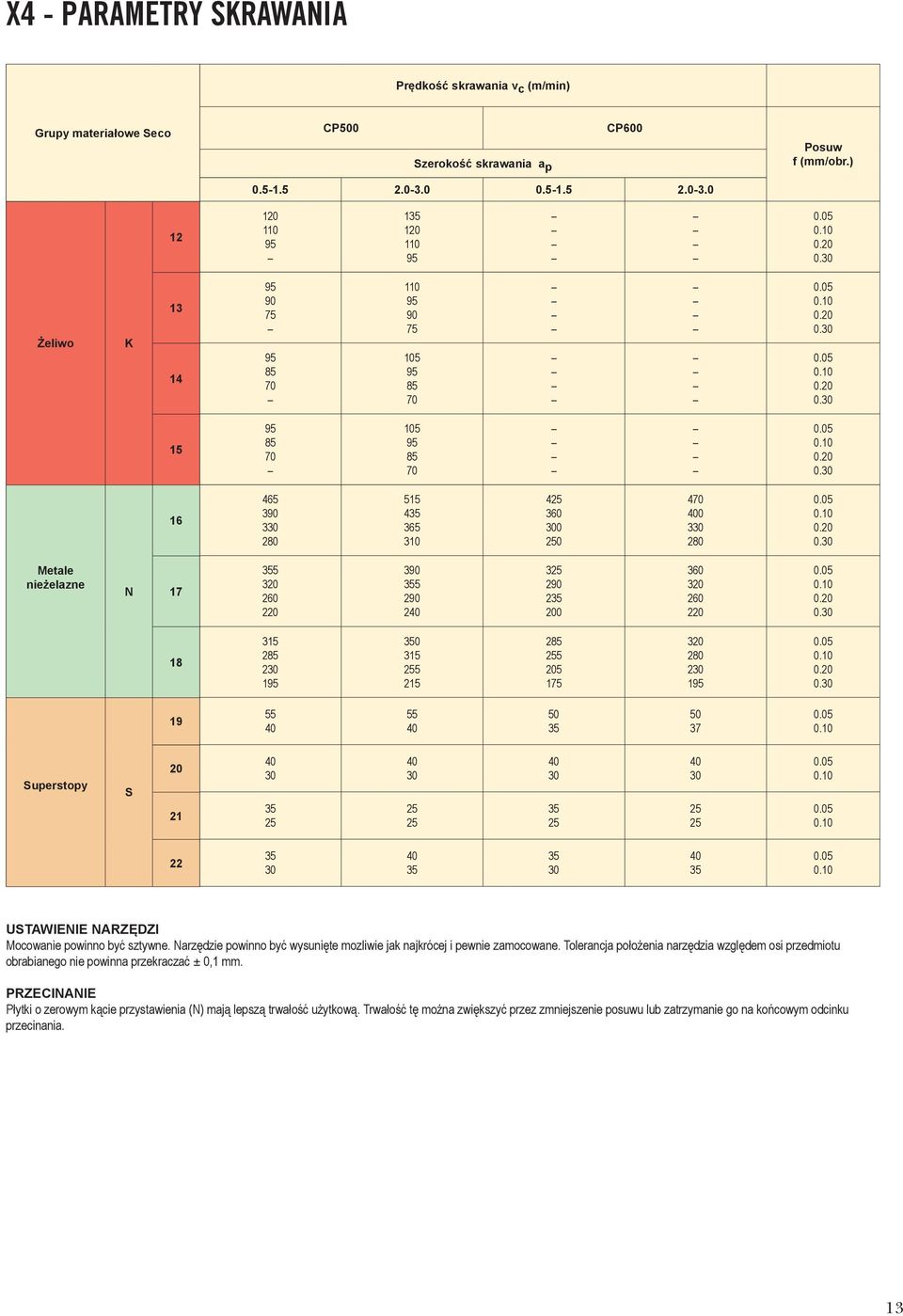

12 X4 - PARAMETRY SKRAWANIA Prędkość skrawania v c (m/min) Grupy materiałowe Seco CP500 Szerokość skrawania a p CP600 Posuw f (mm/obr.) Stal P H Stal nierdzewna M Należy zastosować tabele ze stron zawartych w katalogu Toczenie MN aby zaklasyfikować materiał do SMG. v c = Prędkość skrawania (m/min) a p = Szerokość płytki (mm) f = Posuw w mm/obr. 12

13 X4 - PARAMETRY SKRAWANIA Prędkość skrawania v c (m/min) Grupy materiałowe Seco CP500 Szerokość skrawania a p CP600 Posuw f (mm/obr.) Żeliwo K Metale nieżelazne N Superstopy S USTAWIENIE NARZĘDZI Mocowanie powinno być sztywne. Narzędzie powinno być wysunięte mozliwie jak najkrócej i pewnie zamocowane. Tolerancja położenia narzędzia względem osi przedmiotu obrabianego nie powinna przekraczać ± 0,1 mm. PRZECINANIE Płytki o zerowym kącie przystawienia (N) mają lepszą trwałość użytkową. Trwałość tę można zwiększyć przez zmniejszenie posuwu lub zatrzymanie go na końcowym odcinku przecinania. 13

14 MDT OZNACZENIA, OPRAWKI Oprawki Seco-Capto zewnętrzne/wewnętrzne C4 - C F I R JET Seco Capto 2. Mocowanie płytki 3. Kąt przystawienia oprawki 4. Maksymalna głebokość wcięcia/skrawania 5. Wersja 6. f 1 - wymiar 7. l 1 - wymiar 8. gniazda 9. System chłodzenia - Jetstream Tooling Oprawki zewnętrzne C 1 F 2 1. Mocowanie płytki 2. Kąt przystawienia oprawki 3. Maksymalna głebokość wcięcia/skrawania I 3 R M Wersja 5. Wysokość oprawki h 6. Szerokość oprawki b 7. Długość oprawki l 1 8 L JET 8. gniazda 9. Rodzaj oprawki 10. Maksymalna średnica wcinania 11. Minimalna średnica wcinania 12. System chłodzenia - Jetstream Tooling 12 Oprawki wewnętrzne A 40 T - C G G R Typ oprawki 2. Szerokość oprawki 3. Długość oprawki 4. Mocowanie płytki 5. Kąt przystawienia oprawki 6. Maksymalna głębokość wcinania 7. Wersja 8. gniazda Informacje dodatkowe Seco Capto C3 = 32 mm C4 = 40 mm C5 = 50 mm C6 = 60 mm Mocowanie płytki C = Docisk Kąt przystawienia oprawki a G = 0 R = 15 T = 30 S = 45 W = 60 K = F = B = E = D = Maksymalna głębokość wcięcia E = 1.0 x ap F = 1.5 x ap G = 2.0 x ap H = 2.5 x ap I = 3.0 x ap J = 3.5 x ap K = 4.0 x ap L = 4.5 x ap M = 5.0 x ap N = 5.5 x ap O = 6.0 x ap P = 6.5 x ap Q = 7.0 x ap R = 7.5 x ap S = 8.0 x ap T = 8.5 x ap Z = 12.5 x ap Wersja L = lewa R = prawa Wymiar f 1 27 = 27 mm 35 = 35 mm 45 = 45 mm itd. Wymiar l = 50 mm 060 = 60 mm 0 = mm itd. gniazda 3 = 2.4 mm 4 = 3.4 mm 3 = 2.3 mm 4 = 3.1 mm 5 = 4.1 mm 6 = 5.1 mm 12 = 1.6 mm 22 = 1.6 mm 3008 = 6.8 mm itd. Wysokość oprawki 12 = 12 mm 16 = 16 mm 20 = 20mm itd. Szerokość opawki 12 = 12 mm 16 = 16 mm 20 = 20mm itd. Długość oprawki H = mm K = mm M = mm P = 1 mm R = 200 mm 14

15 Określenia pomagające w wyborze wzmocnionych listew MDT Poniższe rysunki przedsawiają widok z góry oprawki z zamocowaną płytką. Płytka lewa dla lewego zastosowania Płytka prawa do prawego zastosowanie np. CFTL26ITX12LRB np. CFTR26ITX12RRB Sposób mocowania lewa Sposób mocowania prawa Płytka lewa do lewego zastosowania Płytka prawa do prawego zastosowania np. CFTL26ITX12RRB np. CFTR26ITX12LRB Sposób mocowania prawa Sposób mocowania lewa Oprawka C F T R 26 IT X R RB System mocowania - docisk 2. Kąt przytsawienia - F = 3. Maksymalna głebokość wcinania - T = 8,5 x a p - Z = 12,5 x a p - X = 16,25 x a p 4. Wersja - R = prawa - L = lewa 5. Wysokość chwytu 6. Wersja dla - automatycznych lub wielozadaniowych tokarek np. Index Traub 7. Długość oprawki 8. Długość płytki 9. Szerokość gniazda płytki 10. Sposób mocowania - R = prawa - L = lewa 11. Listwy wzomocnione 15

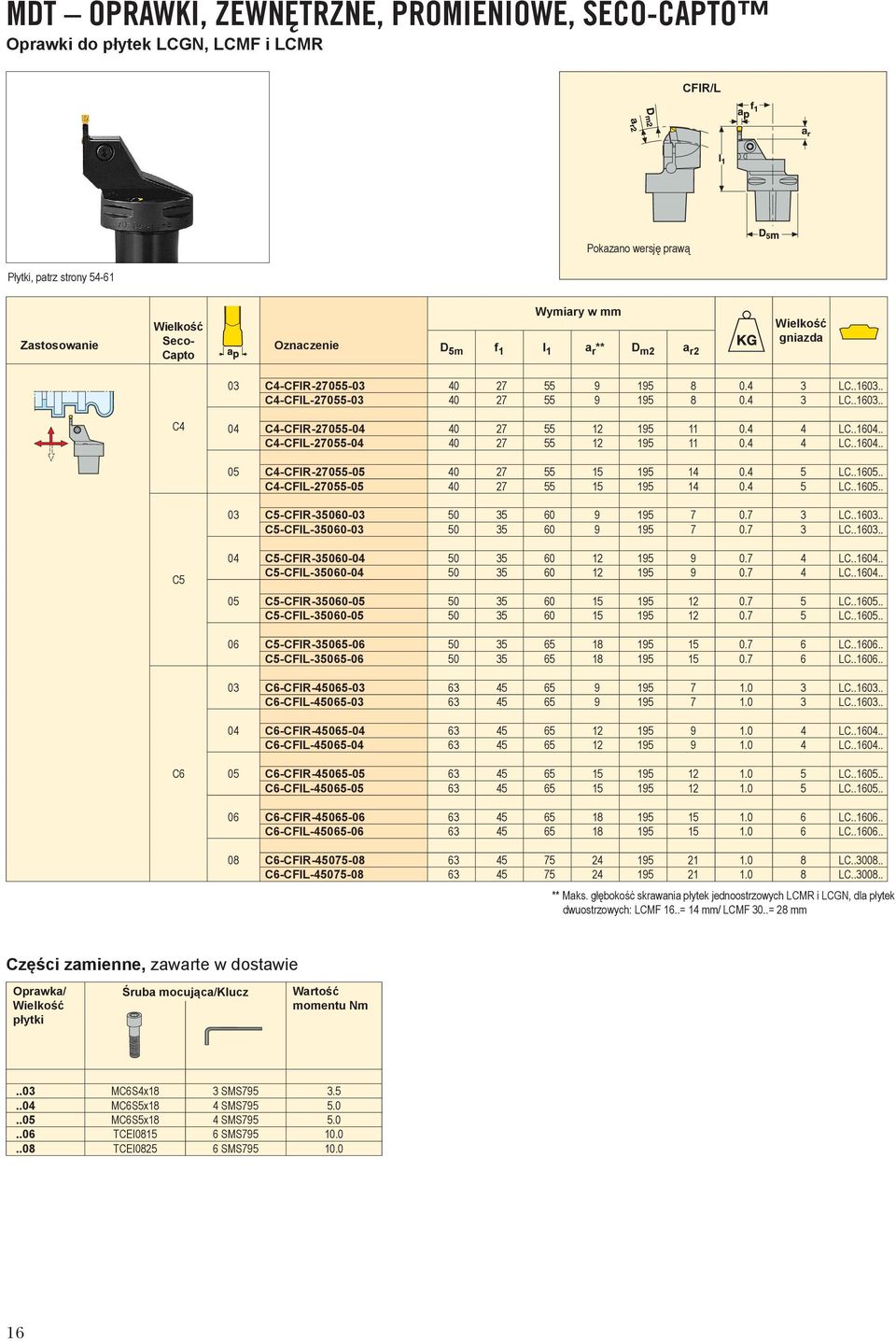

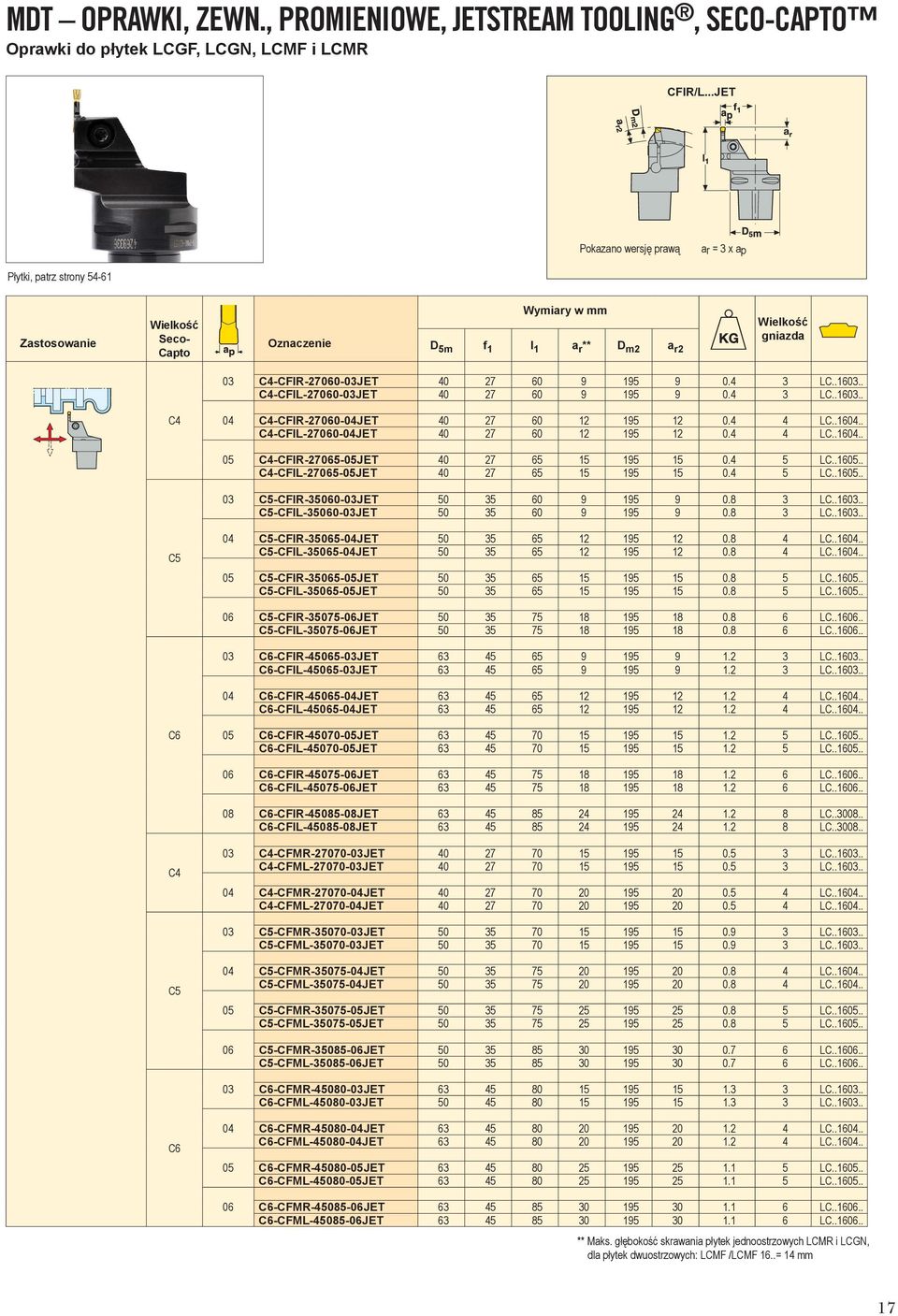

16 MDT OPRAWKI, ZEWNĘTRZNE, PROMIENIOWE, SECO-CAPTO Oprawki do płytek LCGN, LCMF i LCMR CFIR/L Płytki, patrz strony Pokazano wersję prawą Seco- Capto D 5m f 1 l 1 a r ** D m2 a r2 gniazda 03 C4-CFIR LC..3.. C4-CFIL LC..3.. C4 04 C4-CFIR LC..4.. C4-CFIL LC C4-CFIR LC..5.. C4-CFIL LC C5-CFIR LC..3.. C5-CFIL LC..3.. C5 04 C5-CFIR LC..4.. C5-CFIL LC C5-CFIR LC..5.. C5-CFIL LC C5-CFIR LC..6.. C5-CFIL LC C6-CFIR LC..3.. C6-CFIL LC C6-CFIR LC..4.. C6-CFIL LC..4.. C6 05 C6-CFIR LC..5.. C6-CFIL LC C6-CFIR LC..6.. C6-CFIL LC C6-CFIR LC C6-CFIL LC ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF 16..= 14 mm/ LCMF 30..= 28 mm Oprawka/ płytki Śruba mocująca/klucz Wartość momentu Nm..03 MC6S4x18 3 SMS MC6S5x18 4 SMS MC6S5x18 4 SMS TCEI SMS TCEI SMS

17 MDT OPRAWKI, ZEWN., PROMIENIOWE, JETSTREAM TOOLING, SECO-CAPTO Oprawki do płytek LCGF, LCGN, LCMF i LCMR CFIR/L...JET Pokazano wersję prawą ar = 3 x ap Płytki, patrz strony Seco- Capto D 5m f 1 l 1 a r ** D m2 a r2 gniazda 03 C4-CFIR JET LC..3.. C4-CFIL JET LC..3.. C4 04 C4-CFIR JET LC..4.. C4-CFIL JET LC C4-CFIR-2-05JET LC..5.. C4-CFIL-2-05JET LC C5-CFIR JET LC..3.. C5-CFIL JET LC..3.. C5 04 C5-CFIR JET LC..4.. C5-CFIL JET LC C5-CFIR JET LC..5.. C5-CFIL JET LC C5-CFIR JET LC..6.. C5-CFIL JET LC C6-CFIR JET LC..3.. C6-CFIL JET LC C6-CFIR JET LC..4.. C6-CFIL JET LC..4.. C6 05 C6-CFIR JET LC..5.. C6-CFIL JET LC C6-CFIR JET LC..6.. C6-CFIL JET LC C6-CFIR JET LC C6-CFIL JET LC C4 03 C4-CFMR-2-03JET LC..3.. C4-CFML-2-03JET LC C4-CFMR-2-04JET LC..4.. C4-CFML-2-04JET LC C5-CFMR JET LC..3.. C5-CFML JET LC..3.. C5 04 C5-CFMR JET LC..4.. C5-CFML JET LC C5-CFMR JET LC..5.. C5-CFML JET LC C5-CFMR JET LC..6.. C5-CFML JET LC C6-CFMR JET LC..3.. C6-CFML JET LC..3.. C6 04 C6-CFMR JET LC..4.. C6-CFML JET LC C6-CFMR JET LC..5.. C6-CFML JET LC C6-CFMR JET LC..6.. C6-CFML JET LC..6.. ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF /LCMF 16..= 14 mm 17

18 MDT OPRAWKI, ZEWN., PROMIENIOWE, JETSTREAM TOOLING, SECO-CAPTO Oprawki do płytek LCGF, LCGN, LCMF i LCMR CFOR/L...JET Pokazano wersję prawą ar = 6 x ap Płytki, patrz strony Seco- Capto D 5m f 1 l 1 a r ** D m2 a r2 gniazda 03 C4-CFOR-2-03-JET LC..3.. C4-CFOL-2-03-JET LC..3.. C4 04 C4-CFOR-2-04-JET LC..4.. C4-CFOL-2-04-JET LC C4-CFOR-2-05-JET LC..5.. C4-CFOL-2-05-JET LC C5-CFOR JET LC..3.. C5-CFOL JET LC..3.. C5 04 C5-CFOR JET LC..4.. C5-CFOL JET LC C5-CFOR JET LC..5.. C5-CFOL JET LC C5-CFOR JET LC..6.. C5-CFOL JET LC C6-CFOR JET LC..3.. C6-CFOL JET LC C6-CFOR JET LC..4.. C6-CFOL JET LC..4.. C6 05 C6-CFOR JET LC..5.. C6-CFOL JET LC C6-CFOR JET LC..6.. C6-CFOL JET LC C6-CFOR JET LC C6-CFOL JET LC ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF /LCMF 16..= 14 mm i LCMF 30..= 28 mm Oprawka/ płytki Śruba mocująca/klucz Wartość momentu Nm..03 TCEI SMS TCEI SMS TCEI SMS TCEI SMS TCEI SMS

19 MDT OPRAWKI, ZEWNĘTRZNE, PROMIENIOWE Oprawki do płytek LCMF (również z Jetstream Tooling ) CFZR/L...(JET)...RB CFZR/L...RB(JET) Płytki, patrz strona Ø max. * Pokazano wersję prawą D 5m f 1 l 1 a r Ø max. * gniazda C4-CFZR JET LC C4-CFZL JET LC C5-CFZR-2-22JET LC C5-CFZL-2-22JET LC C6-CFZR JET LC C6-CFZL JET LC C4-CFZR RBJET LC C4-CFZL RBJET LC C5-CFZR-2-22RBJET LC C5-CFZL-2-22RBJET LC C6-CFZR RBJET LC C6-CFZL RBJET LC h b l 1 f 1 l 3 a r Ø max. * gniazda CFZR 2020M22JET LC CFZL 2020M22JET LC CFZR 2525M22JET LC CFZL 2525M22JET LC CFZR 2020M22RBJET LC CFZL 2020M22RBJET LC CFZR 2525M22RBJET LC CFZL 2525M22RBJET LC h b l 1 f 1 l 3 Ø max. * gniazda CFSR 2020M12RBJET LC CFSL 2020M12RBJET LC h b l 1 f 1 l 3 a r Ø max. * gniazda 02 CFZR 1616M LC CFZL 1616M LC CFZR 1616M22RB LC CFZL 1616M22RB LC * Maks. średnica przecinania Oprawka/ płytki Śruba mocująca/klucz Wartość momentu Nm..02 TCEI SMS

20 MDT OPRAWKI, ZEWNĘTRZNE, PROMIENIOWE Oprawki do płytek LCGN, LCMF i LCMR CFO..RB, CFSR/L..RB..RB CF..1212, 1616 CF..2020, 2525 * Ø max. Płytki, patrz strony Pokazano wersję prawą h b l 1 f 1 l 3 Ø max.* gniazda 02 CFOR 1212K12RB LC CFOR 1616K12RB LC CFOL 1212K12RB LC CFOL 1616K12RB LC Śruba mocująca/klucz CFSR 1212K12RB LC CFSR 1616K12RB LC CFSL 1212K12RB LC CFSL 1616K12RB LC * Maks. średnica przecinania Oprawka/ płytki Wartość momentu Nm CFO..CFS..02 L011-T15P T15P-7 5,0 h b l 1 f 1 l 3 Ø max.* gniazda 03 CFOR 1212M LC..3.. CFOL 1212M LC CFTR 1616M LC..3.. CFTR 2020K LC..3.. CFTR 2525M LC..3.. CFTL 1616M LC..3.. CFTL 2020K LC..3.. CFTL 2525M LC..3.. CFPR 2020K LC..4.. CFPR 2525M LC..4.. CFPL 2020K LC..4.. CFPL 2525M LC..4.. Oprawka/ płytki Śruba mocująca/klucz Wartość momentu Nm * Maks. średnica przecinania związana z konstrukcją oprawki CFO..03 TCEI SMS7 3.5 CFT..03 TCEI SMS7 6.0 CFP..04 TCEI SMS

21 MDT OPRAWKI, ZEWNĘTRZNE, PROMIENIOWE Oprawki do płytek LCGF, LCGN, LCMF i LCMR CFSR/L Płytki, patrz strony Pokazano wersję prawą ar = 8 x ap h b l 1 f 1 l 3 a r ** D m2 gniazda CFSR 2525M LC..3.. CFSR 3225P LC..3.. CFSL 2525M LC..3.. CFSL 3225P LC..3.. CFSR 2525P LC..4.. CFSR 3225P LC..4.. CFSL 2525P LC..4.. CFSL 3225P LC CFSR 2525P LC..5.. CFSR 3225P LC..5.. CFSL 2525P LC..5.. CFSL 3225P LC..5.. CFSR 2525R LC..6.. CFSR 3225R LC..6.. CFSL 2525R LC..6.. CFSL 3225R LC..6.. Oprawka/ płytki 08 CFSR 3225R LC CFSL 3225R LC Śruba mocująca/klucz Wartość momentu Nm ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF /LCMF 16.. = 14 mm i LCMF 30..= 28 mm..03 TCEI SMS TCEI SMS TCEI SMS TCEI SMS TCEI SMS

22 MDT OPRAWKI, ZEWNĘTRZNE, JETSTREAM TOOLING Oprawki do płytek LCGF, LCGN, LCMF i LCMR CFIR/L...JET, CFMR/L Pokazano wersję prawą CFIR/L ar = 3 x ap CFMR/L ar = 5 x ap Płytki, patrz strony h b l 1 f 1 l 3 a r ** gniazda CFIR 2020K03JET LC..3.. CFIR 2525M03JET LC..3.. CFIR 3225P03JET LC..3.. CFIL 2020K03JET LC..3.. CFIL 2525M03JET LC..3.. CFIL 3225P03JET LC..3.. CFIR 2020K04JET LC..4.. CFIR 2525M04JET LC..4.. CFIR 3225P04JET LC..4.. CFIL 2020K04JET LC..4.. CFIL 2525M04JET LC..4.. CFIL 3225P04JET LC..4.. CFIR 2020K05JET LC..5.. CFIR 2525M05JET LC..5.. CFIR 3225P05JET LC..5.. CFIL 2020K05JET LC..5.. CFIL 2525M05JET LC..5.. CFIL 3225P05JET LC..5.. CFIR 2020K06JET LC..6.. CFIR 2525M06JET LC..6.. CFIR 3225P06JET LC..6.. CFIL 2020K06JET LC..6.. CFIL 2525M06JET LC..6.. CFIL 3225P06JET LC..6.. CFIR 2525M08JET LC CFIR 3225P08JET LC CFIL 2525M08JET LC CFIL 3225P08JET LC CFMR 2020K03JET LC..3.. CFMR 2525M03JET LC..3.. CFMR 3225P03JET LC..3.. CFML 2020K03JET LC..3.. CFML 2525M03JET LC..3.. CFML 3225P03JET LC..3.. CFMR 2020K04JET LC..4.. CFMR 2525M04JET LC..4.. CFMR 3225P04JET LC..4.. CFML 2020K04JET LC..4.. CFML 2525M04JET LC..4.. CFML 3225P04JET LC..4.. CFMR 2525K05JET LC..5.. CFMR 3225P05JET LC..5.. CFML 2525M05JET LC..5.. CFML 3225P05JET LC..5.. Oprawka/ płytki 06 CFMR 2525M06JET LC..6.. CFMR 3225P06JET LC..6.. CFML 2525M06JET LC..6.. CFML 3225P06JET LC..6.. Śruba mocująca/klucz Zaślepka Wartość momentu Nm ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF /LCMF 16..= 14 mm i LCMF 30..= 28 mm..03 TCEI SMS7 JET-P1/8-5MM TCEI SMS7 JET-P1/8-5MM TCEI SMS7 JET-P1/8-5MM TCEI SMS7 JET-P1/8-5MM

23 MDT OPRAWKI, PROMIENIOWE Oprawki do płytek LCGF, LCGN, LCMF i LCMR CFIR/L1212../ CFIR/L CFIR/L / CFIR/L ar = 3 x ap Płytki, patrz strony Pokazano wersję prawą h b l 1 f 1 l 3 a r ** D m2 gniazda CFIR 1212M LC..3.. CFIR 1616H LC..3.. CFIR 2020K LC..3.. CFIR 2525M LC..3.. CFIR 3225P LC..3.. CFIL 1212M LC..3.. CFIL 1616H LC..3.. CFIL 2020K LC..3.. CFIL 2525M LC..3.. CFIL 3225P LC..3.. CFIR 1212M LC..4.. CFIR 1616H LC..4.. CFIR 2020K LC..4.. CFIR 2525M LC..4.. CFIR 3225P LC..4.. CFIL 1212M LC..4.. CFIL 1616H LC..4.. CFIL 2020K LC..4.. CFIL 2525M LC..4.. CFIL 3225P LC..4.. CFIR 2020K LC..5.. CFIR 2525M LC..5.. CFIR 3225P LC..5.. CFIL 2020K LC..5.. CFIL 2525M LC..5.. CFIL 3225P LC..5.. CFIR 2020K LC..6.. CFIR 2525M LC..6.. CFIR 3225P LC..6.. CFIL 2020K LC..6.. CFIL 2525M LC..6.. CFIL 3225P LC..6.. CFIR 2525M LC CFIR 3225P LC CFIL 2525M LC CFIL 3225P LC Oprawka/ płytki Śruba mocująca/klucz Wartość momentu Nm ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych:lcmf /LCMF 16..= 14 mm i LCMF 30..= 28 mm..1212m03 TCEI SMS H03 TCEI SMS K03 TCEI SMS M03 TCEI SMS P03 TCEI SMS M04 TCEI SMS H04 TCEI SMS K04 TCEI SMS M04 TCEI SMS P04 TCEI SMS TCEI SMS TCEI SMS TCEI SMS

24 MDT OPRAWKI, PROMIENIOWE Oprawki do płytek LCGF, LCGN, LCMF i LCMR CFMR/L / CFMR/L ar = 5 x ap Pokazano wersję prawą Płytki, patrz strony h b l 1 f 1 l 3 a r ** D m2 gniazda CFMR 2020K LC..3.. CFMR 2525M LC..3.. CFMR 3225P LC..3.. CFML 2020K LC..3.. CFML 2525M LC..3.. CFML 3225P LC..3.. CFMR 2020K LC..4.. CFMR 2525M LC..4.. CFMR 3225P LC..4.. CFML 2020K LC..4.. CFML 2525M LC..4.. CFML 3225P LC..4.. CFMR 2020K LC..5.. CFMR 2525M LC..5.. CFMR 3225P LC..5.. CFML 2020K LC..5.. CFML 2525M LC..5.. CFML 3225P LC..5.. CFMR 2020M LC..6.. CFMR 2525M LC..6.. CFMR 3225P LC..6.. CFML 2020M LC..6.. CFML 2525M LC..6.. CFML 3225P LC..6.. CFMR 2525P LC CFMR 3225P LC CFML 2525P LC CFML 3225P LC ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF /LCMF 16..= 14 mm i LCMF 30..= 28 mm Oprawka/ płytki Śruba mocująca/klucz Wartość momentu Nm..03 TCEI SMS TCEI SMS TCEI SMS TCEI SMS TCEI SMS

25 OPRAWKI MODUŁOWE, PROMIENIOWE Listwy na płytki LCGF, LCGN, LCMF i LCMR C.R/L Pokazano wersję prawą Oprawki, patrz strona 48 Płytki, patrz strony l 1 f 1 a r ** V21 -CIR LC..3.. V21 -CIL LC..3.. V21 -CMR LC..3.. V21 -CML LC..3.. V21 -CIR LC..4.. V21 -CIL LC..4.. V21 -CMR LC..4.. V21 -CML LC..4.. V21 -CMR LC..3.. V21 -CML LC..3.. V21 -CMR LC..4.. V21 -CML LC..4.. V21 -CIR LC..5.. V21 -CIL LC..5.. V21 -CMR LC..5.. V21 -CML LC..5.. V21 -CIR LC..6.. V21 -CIL LC..6.. V21 -CMR LC..6.. V21 -CML LC..6.. ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF /LCMF 13..= 11 mm i LCGF/LCMF 16..= 14 mm MDT OPRAWKI, DO MTM, SECO-CAPTO Oprawki do płytek LCGN, LCMF i LCMR CDIL Płytki, patrz strony Pokazano wersję lewą D 5m f 1 l 1 a r ** gniazda Oprawka/ płytki Śruba mocująca/klucz C6-CDIL LC..3.. C6-CDIL LC..4.. C6-CDIL LC..5.. C6-CDIL LC..6.. C6-CDIL LC Wartość momentu Nm ** Maks. głębokość skrawania płytek jednoostrzowych LCMR i LCGN, dla płytek dwuostrzowych: LCMF 16..= 14 mm i LCMF 30..= 28 mm..03 TCEI SMS TCEI SMS TCEI SMS TCEI SMS TCEI SMS

26 MDT WZMACNIANE LISTWY, PROMIENIOWE Oprawki do płytek LCMF i LCMR l 3 l 1 D max f1 b ap hk Hk h1 h Listwy o maks. D = mm Płytki, patrz strony a r1 Kształt h b l 1 f 1 l 3 a r1 D max h 1 H k h k CFTL26ITX12RRB LCMF CFZL26ITX22RRB LCMF 22.. CFTL32ITX12RRB LCMF 12.. CFZL32ITX22RRB LCMF CFXL32ITX3RRB LCMR 3.. CFTL26ITX12LRB LCMF CFZL26ITX22LRB LCMF 22.. CFTL32ITX12LRB LCMF 12.. CFZL32ITX22LRB LCMF CFXL32ITX3LRB LCMR 3.. CFTR26ITX12RRB LCMF CFZR26ITX22RRB LCMF 22.. CFTR32ITX12RRB LCMF 12.. CFZR32ITX22RRB LCMF CFXR32ITX3RRB LCMR 3.. CFTR26ITX12LRB LCMF CFZR26ITX22LRB LCMF 22.. CFTR32ITX12LRB LCMF 12.. CFZR32ITX22LRB LCMF CFXR32ITX3LRB LCMR 3.. Śruba mocująca/klucz TCEI SMS7 26
