WIERTŁA TREPANACYJNE POWLEKANE

Transkrypt

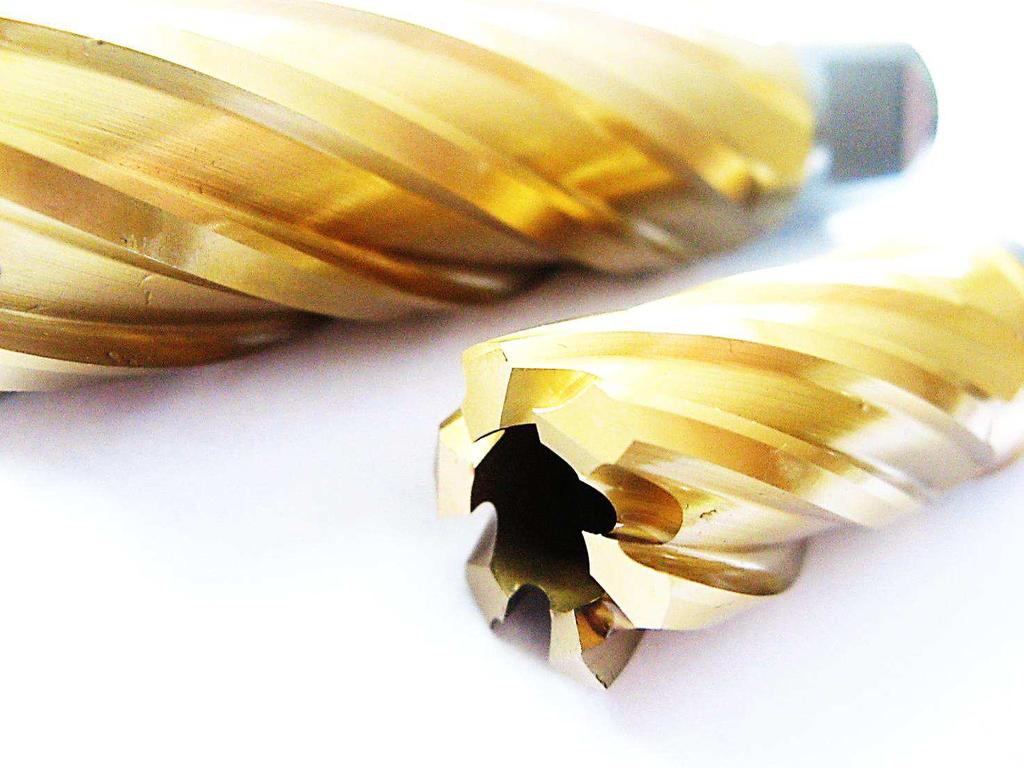

1 TREPANACYJNE POWLEKANE Nowoczesne, wysokowydajne wiertła trepanacyjne przeznaczone do pracy w ciężkich warunkach przemysłowych. Wykonane ze specjalnej stali szybkotnącej, dodatkowo powlekane warstwą azotku tytanu (TiN), która w stosunku do wierteł niepowlekanych, zapewnia znacznie łatwiejsze formowanie i usuwanie wiórów oraz znacznie lepsze odprowadzenie ciepła. SPECJALNA STAL SZYBKOTNĄCA ZMIENNA GEOMETRIA OSTRZA W CAŁOŚCI SZLIFOWANE HSS-E + TiN

2 SPECYFIKACJE STANDARDOWE Długość robocza: 25 ( 30 ) 50 ( 55 ) Trzpień mocujący: WELDON 19 ( 3/4" ) Większe długości robocze (75 i 100 ) oraz inne typy trzpieni mocujących dostępne na indywidualne zamówienie. DŁUGOŚĆ ROBOCZA 25 (30 30) ) DŁUGOŚĆ ROBOCZA 50 (55) Ø 12 x 25 Ø 39 x 25 Ø 12 x 50 Ø 39 x 50 Ø 13 x 25 Ø 40 x 25 Ø 13 x 50 Ø 40 x 50 Ø 14 x 25 Ø 41 x 25 Ø 14 x 50 Ø 41 x 50 Ø 15 x 25 Ø 42 x 25 Ø 15 x 50 Ø 42 x 50 Ø 16 x 25 Ø 43 x 25 Ø 16 x 50 Ø 43 x 50 Ø 17 x 25 Ø 44 x 25 Ø 17 x 50 Ø 44 x 50 Ø 18 x 25 Ø 45 x 25 Ø 18 x 50 Ø 45 x 50 Ø 19 x 25 Ø 46 x 25 Ø 19 x 50 Ø 46 x 50 Ø 20 x 25 Ø 47 x 25 Ø 20 x 50 Ø 47 x 50 Ø 21 x 25 Ø 48 x 25 Ø 21 x 50 Ø 48 x 50 Ø 22 x 25 Ø 49 x 25 Ø 22 x 50 Ø 49 x 50 Ø 23 x 25 Ø 50 x 25 Ø 23 x 50 Ø 50 x 50 Ø 24 x 25 Ø 51 x 25 Ø 24 x 50 Ø 51 x 50 Ø 25 x 25 Ø 52 x 25 Ø 25 x 50 Ø 52 x 50 Ø 26 x 25 Ø 53 x 25 Ø 26 x 50 Ø 53 x 50 Ø 27 x 25 Ø 54 x 25 Ø 27 x 50 Ø 54 x 50 Ø 28 x 25 Ø 55 x 25 Ø 28 x 50 Ø 55 x 50 Ø 29 x 25 Ø 56 x 25 Ø 29 x 50 Ø 56 x 50 Ø 30 x 25 Ø 57 x 25 Ø 30 x 50 Ø 57 x 50 Ø 31 x 25 Ø 58 x 25 Ø 31 x 50 Ø 58 x 50 Ø 32 x 25 Ø 59 x 25 Ø 32 x 50 Ø 59 x 50 Ø 33 x 25 Ø 60 x 25 Ø 33 x 50 Ø 60 x 50 Ø 34 x 25 Ø 61 x 25 Ø 34 x 50 Ø 61 x 50 Ø 35 x 25 Ø 62 x 25 Ø 35 x 50 Ø 62 x 50 Ø 36 x 25 Ø 63 x 25 Ø 36 x 50 Ø 63 x 50 Ø 37 x 25 Ø 64 x 25 Ø 37 x 50 Ø 64 x 50 Ø 38 x 25 Ø 65 x 25 Ø 38 x 50 Ø 65 x 50 2

3 ZALECENIA EKSPLOATACYJNE W zależności od gatunku obrabianego materiału należy odpowiednio dobierać parametry obróbki. Prawidłowo dobrane parametry obróbki zapewniają optymalną wydajność pracy i żywotność narzędzia. Prędkość skrawania należy dobierać w zależności od gatunku obrabianego materiału. Teoretyczne wartości optymalnych prędkości skrawania załączone są w odpowiednich tabelach. Zalecany posuw: 0,06 0,15 /obr. Dobór odpowiedniego posuwu jest ściśle powiązany z kształtem powstających wiórów oraz łatwością ich usuwania. Powstające wióry należy obserwować i na ich podstawie odpowiednio korygować posuw. Ewentualny nadmiar nawijających się na wiertło wiórów należy systematycznie usuwać. W celu zmniejszenia prawdopodobieństwa uszkodzenia narzędzia, podczas każdorazowego rozpoczynania wiercenia pojedynczego otworu, jak i jego kończenia, zaleca się redukcję posuwu o ok.30% optymalnej wartości roboczej. Stosowanie odpowiedniego środka chłodząco-smarującego o optymalnej koncentracji stanowczo zwiększa żywotność narzędzia, jak i dokładność wymiarową oraz gładkość powierzchni po obróbce. W przypadku obróbki materiałów tworzących podczas obróbki wióry w postaci pyłu (np. żeliwo sferoidalne, niektóre metale kolorowe) zaleca się rozważenie zastosowania chłodzenia sprężonym powietrzem zamiast emulsji chłodząco-smarującej. W celu kontynuowania optymalnych warunków pracy, zaleca się wymianę narzędzia na nowe, gdy zużyta krawędź ostrza osiągnie szerokość 0,4. PILOTY PROWADZĄCE TYP ŚREDNICA ROBOCZA DŁUGOŚĆ ROBOCZA ROZMIAR PILOTA Średnica x Długość Wiertła HSS powlekane azotkiem tytanu TiN Ø (30) 6,34 / 5,3 x 77 TiN Ø (55) 6,34 / 5,3 x 102 Wiertła z węglikiem spiekanym TCT Ø ,34 / 5,3 x 90 TCT Ø ,98 x 90 TCT Ø ,34 / 5,3 x 106 TCT Ø ,98 x 108 3

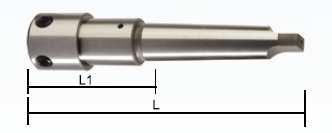

4 OPRAWKI DO WIERTEŁ TREPANACYJNYCH MORSE-3 / Weldon 3/4 ( 19 ) MT3-50-W19 MORSE-2 / Weldon 3/4 (19 ) MT2-50-W19 ROZMIAR STOŻKA MORSE L L1 GŁĘBOKOŚĆ WIERCENIA ROZMIAR UCHWYTU TYP OPRAWKI Weldon 19 (3/4") MT2-50-W Weldon 19 (3/4") MT3-50-W Weldon 19 (3/4") MT4-50-W Weldon 19 (3/4 ) MT4-75-W Weldon 19 (3/4") MT5-50-W Weldon 19 (1-1/4") MT3-50-W Weldon 19 (1-1/4") MT4-50-W Weldon 19 (1-1/4") MT5-50-W Weldon 19 (1-1/4") MT5-75-W32 4

5 Zalecane prędkości skrawania dla wierteł trepanacyjnych HSS-E +TiN obr / min Ø Stal Stal Stal Stal Stal Stal Aluminium Żeliwo Miedź <500 N/2 <750 N/2 <900 N/2 <1200 N/2 <1400 N/2 nierdzewna

6 Zalecane prędkości skrawania dla wierteł trepanacyjnych z węglikami spiekanymi TCT obr / min Ø Stal Stal Stal Stal Stal Stal Aluminium Żeliwo Miedź <500 N/2 <750 N/2 <900 N/2 <1200 N/2 <1400 N/2 nierdzewna
