2 Rozwiązania na miarę Spis treści Rozwiązania na miarę 2 Technika cięcia, która przekonuje 3 Nożyce gilotynowe TruShear są najnowocześniejszymi systemami cięcia prowadzonymi poziomo. Są łatwe w obsłudze, mają kompaktową budowę i gwarantują najlepszą jakość cięcia. Zalety w skrócie 4 TruShear Seria 3000 Cięcie w przystępnej cenie 6 TruShear Seria 5000 Cięcie niemalże samodzielne 8 Wszystkie nozyce gilotynowe produkowane są przez naszego partnera, firmę EHT Werkzeugmaschinen GmbH. Niezależnie od tego, czy zdecydują się Państwo na zakup maszyny standardowej czy też rozwiązania cięcia na miarę: nożyce TruShear zapewnią Państwu precyzyjne i ekonomiczne cięcie. TruShear Seria 8000 Cięcie na miarę 10 TruServices: Serwis jak żaden inny 11 TruShear: Zalety w skrócie Wydajna manipulacja materiałem dzięki urządzeniu podtrzymującemu blachę. Maszyna przyjazna w obsłudze, wyróżniająca się najnowocześniejszą techniką sterowania. Optymalna manipulacja materiałem chroni operatora i materiał. Duże prędkości dzięki wielofunkcyjnemu zderzakowi tylnemu. Wieloletnie doświadczenie w budowie maszyn standardowych oraz maszyn specjalistycznych. 2

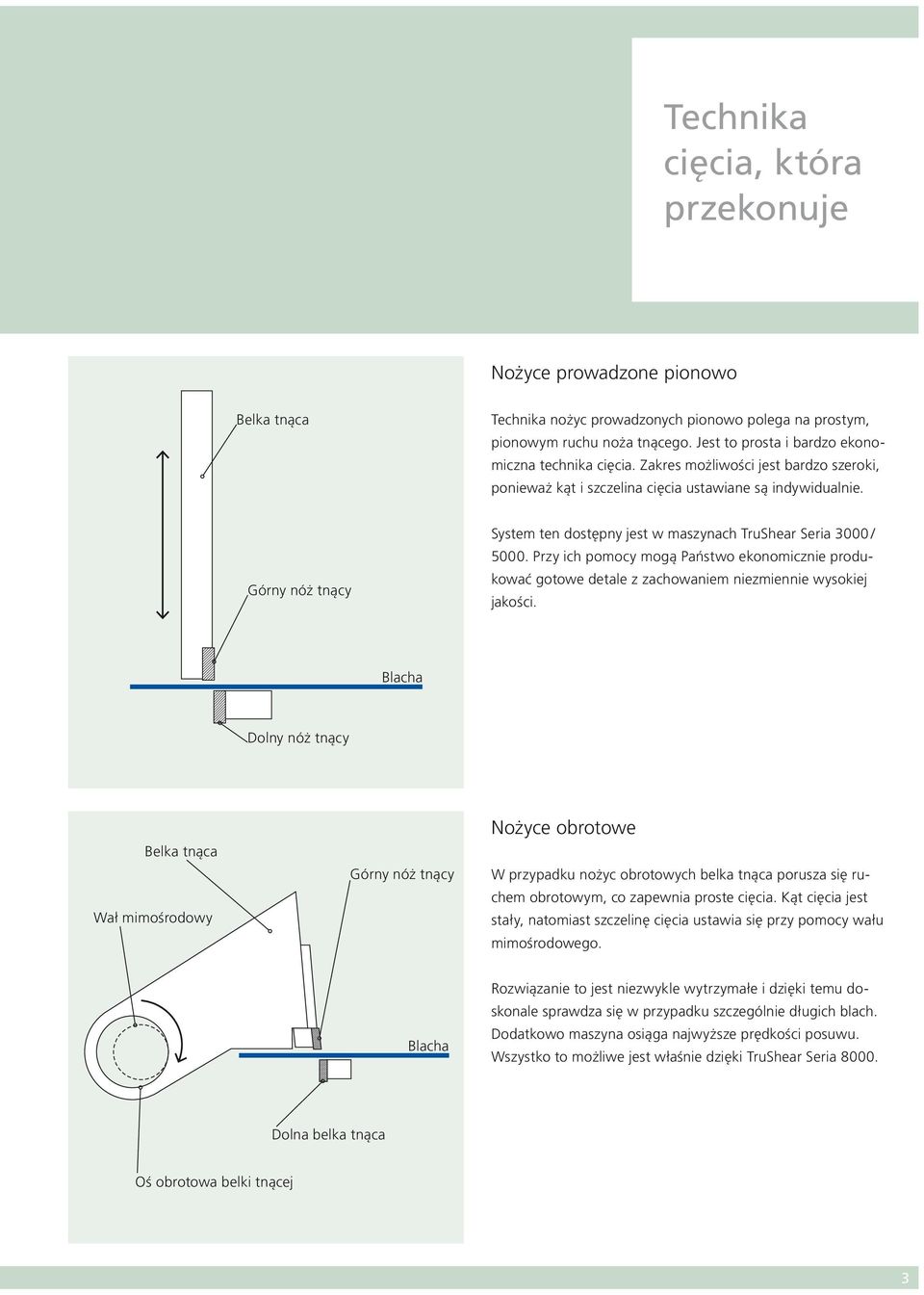

3 Technika cięcia, która przekonuje Nożyce prowadzone pionowo Belka tnąca Technika nożyc prowadzonych pionowo polega na prostym, pionowym ruchu noża tnącego. Jest to prosta i bardzo ekonomiczna technika cięcia. Zakres możliwości jest bardzo szeroki, ponieważ kąt i szczelina cięcia ustawiane są indywidualnie. Górny nóż tnący System ten dostępny jest w maszynach TruShear Seria 3000 / Przy ich pomocy mogą Państwo ekonomicznie produkować gotowe detale z zachowaniem niezmiennie wysokiej jakości. Blacha Dolny nóż tnący Belka tnąca Wał mimośrodowy Górny nóż tnący Nożyce obrotowe W przypadku nożyc obrotowych belka tnąca porusza się ruchem obrotowym, co zapewnia proste cięcia. Kąt cięcia jest stały, natomiast szczelinę cięcia ustawia się przy pomocy wału mimośrodowego. Blacha Rozwiązanie to jest niezwykle wytrzymałe i dzięki temu doskonale sprawdza się w przypadku szczególnie długich blach. Dodatkowo maszyna osiąga najwyższe prędkości posuwu. Wszystko to możliwe jest właśnie dzięki TruShear Seria Dolna belka tnąca Oś obrotowa belki tnącej 3

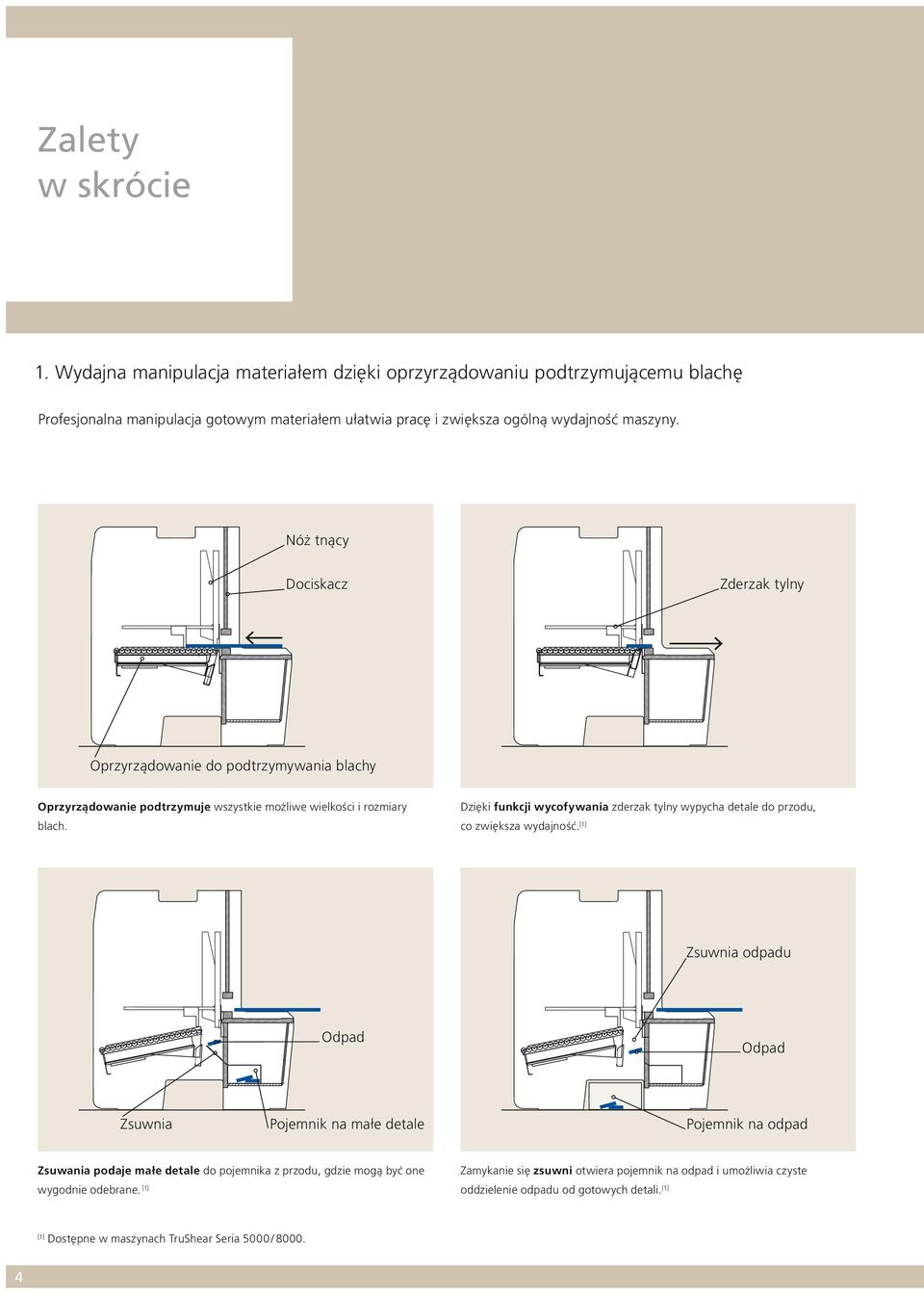

4 Zalety w skrócie 1. Wydajna manipulacja materiałem dzięki oprzyrządowaniu podtrzymującemu blachę Profesjonalna manipulacja gotowym materiałem ułatwia pracę i zwiększa ogólną wydajność maszyny. Nóż tnący Dociskacz Zderzak tylny Oprzyrządowanie do podtrzymywania blachy Oprzyrządowanie podtrzymuje wszystkie możliwe wielkości i rozmiary blach. Dzięki funkcji wycofywania zderzak tylny wypycha detale do przodu, co zwiększa wydajność. [1] Zsuwnia odpadu Odpad Odpad Zsuwnia Pojemnik na małe detale Pojemnik na odpad Zsuwania podaje małe detale do pojemnika z przodu, gdzie mogą być one wygodnie odebrane. [1] Zamykanie się zsuwni otwiera pojemnik na odpad i umożliwia czyste oddzielenie odpadu od gotowych detali. [1] [1] Dostępne w maszynach TruShear Seria 5000 /

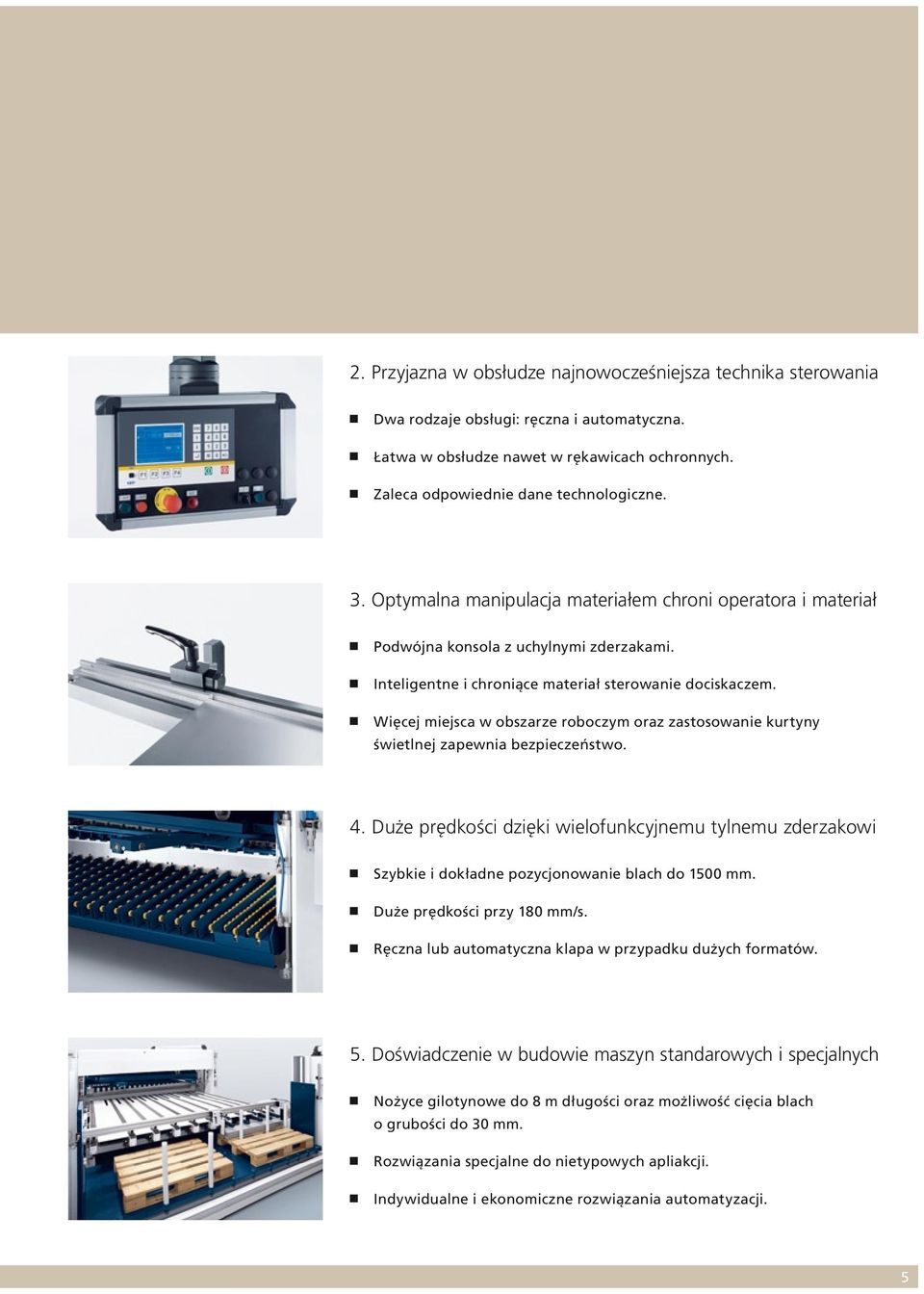

5 2. Przyjazna w obsłudze najnowocześniejsza technika sterowania Dwa rodzaje obsługi: ręczna i automatyczna. Łatwa w obsłudze nawet w rękawicach ochronnych. Zaleca odpowiednie dane technologiczne. 3. Optymalna manipulacja materiałem chroni operatora i materiał Podwójna konsola z uchylnymi zderzakami. Inteligentne i chroniące materiał sterowanie dociskaczem. Więcej miejsca w obszarze roboczym oraz zastosowanie kurtyny świetlnej zapewnia bezpieczeństwo. 4. Duże prędkości dzięki wielofunkcyjnemu tylnemu zderzakowi Szybkie i dokładne pozycjonowanie blach do 1500 mm. Duże prędkości przy 180 mm/s. Ręczna lub automatyczna klapa w przypadku dużych formatów. 5. Doświadczenie w budowie maszyn standarowych i specjalnych Nożyce gilotynowe do 8 m długości oraz możliwość cięcia blach o grubości do 30 mm. Rozwiązania specjalne do nietypowych apliakcji. Indywidualne i ekonomiczne rozwiązania automatyzacji. 5

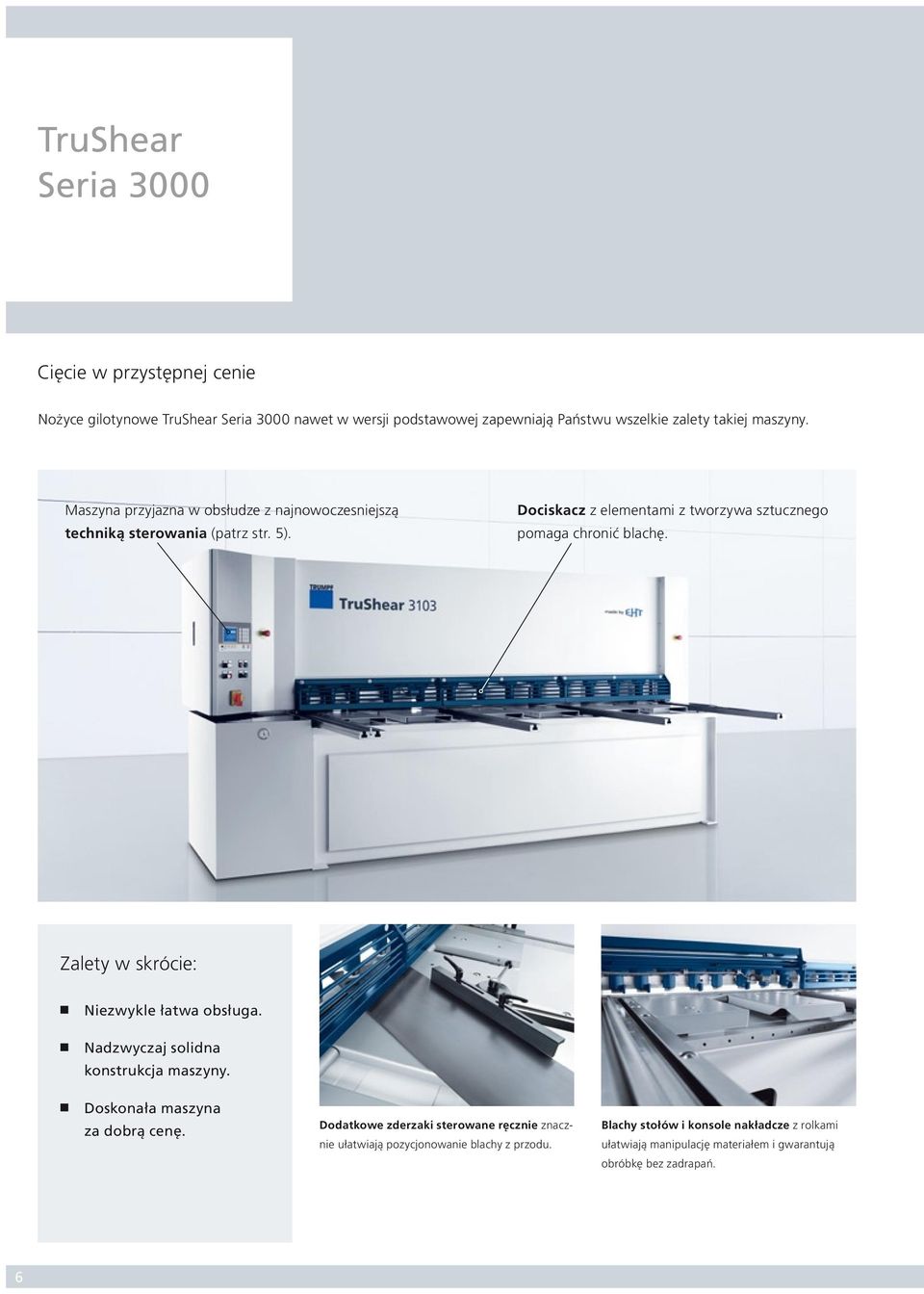

6 TruShear Seria 3000 Cięcie w przystępnej cenie Nożyce gilotynowe TruShear Seria 3000 nawet w wersji podstawowej zapewniają Państwu wszelkie zalety takiej maszyny. Maszyna przyjazna w obsłudze z najnowoczesniejszą techniką sterowania (patrz str. 5). Dociskacz z elementami z tworzywa sztucznego pomaga chronić blachę. Zalety w skrócie: Niezwykle łatwa obsługa. Nadzwyczaj solidna konstrukcja maszyny. Doskonała maszyna za dobrą cenę. Dodatkowe zderzaki sterowane ręcznie znacznie ułatwiają pozycjonowanie blachy z przodu. Blachy stołów i konsole nakładcze z rolkami ułatwiają manipulację materiałem i gwarantują obróbkę bez zadrapań. 6

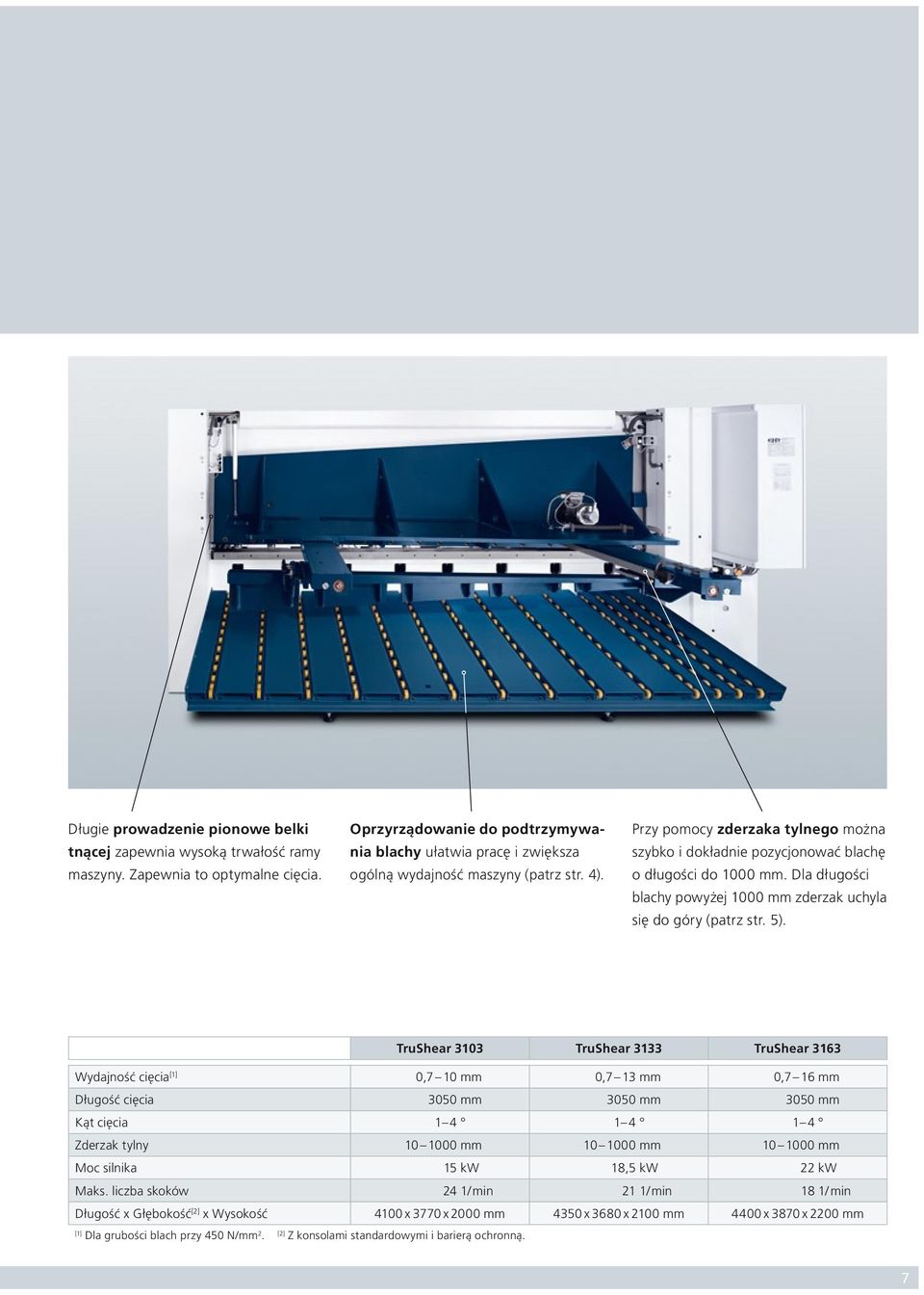

7 Długie prowadzenie pionowe belki tnącej zapewnia wysoką trwałość ramy maszyny. Zapewnia to optymalne cięcia. Oprzyrządowanie do podtrzymywania blachy ułatwia pracę i zwiększa ogólną wydajność maszyny (patrz str. 4). Przy pomocy zderzaka tylnego można szybko i dokładnie pozycjonować blachę o długości do 1000 mm. Dla długości blachy powyżej 1000 mm zderzak uchyla się do góry (patrz str. 5). TruShear 3103 TruShear 3133 TruShear 3163 Wydajność cięcia [1] 0,7 10 mm 0,7 13 mm 0,7 16 mm Długość cięcia 3050 mm 3050 mm 3050 mm Kąt cięcia Zderzak tylny mm mm mm Moc silnika 15 kw 18,5 kw 22 kw Maks. liczba skoków 24 1/ min 21 1/ min 18 1/ min Długość x Głębokość [2] x Wysokość 4100 x 3770 x 2000 mm 4350 x 3680 x 2100 mm 4400 x 3870 x 2200 mm [1] Dla grubości blach przy 450 N/mm 2. [2] Z konsolami standardowymi i barierą ochronną. 7

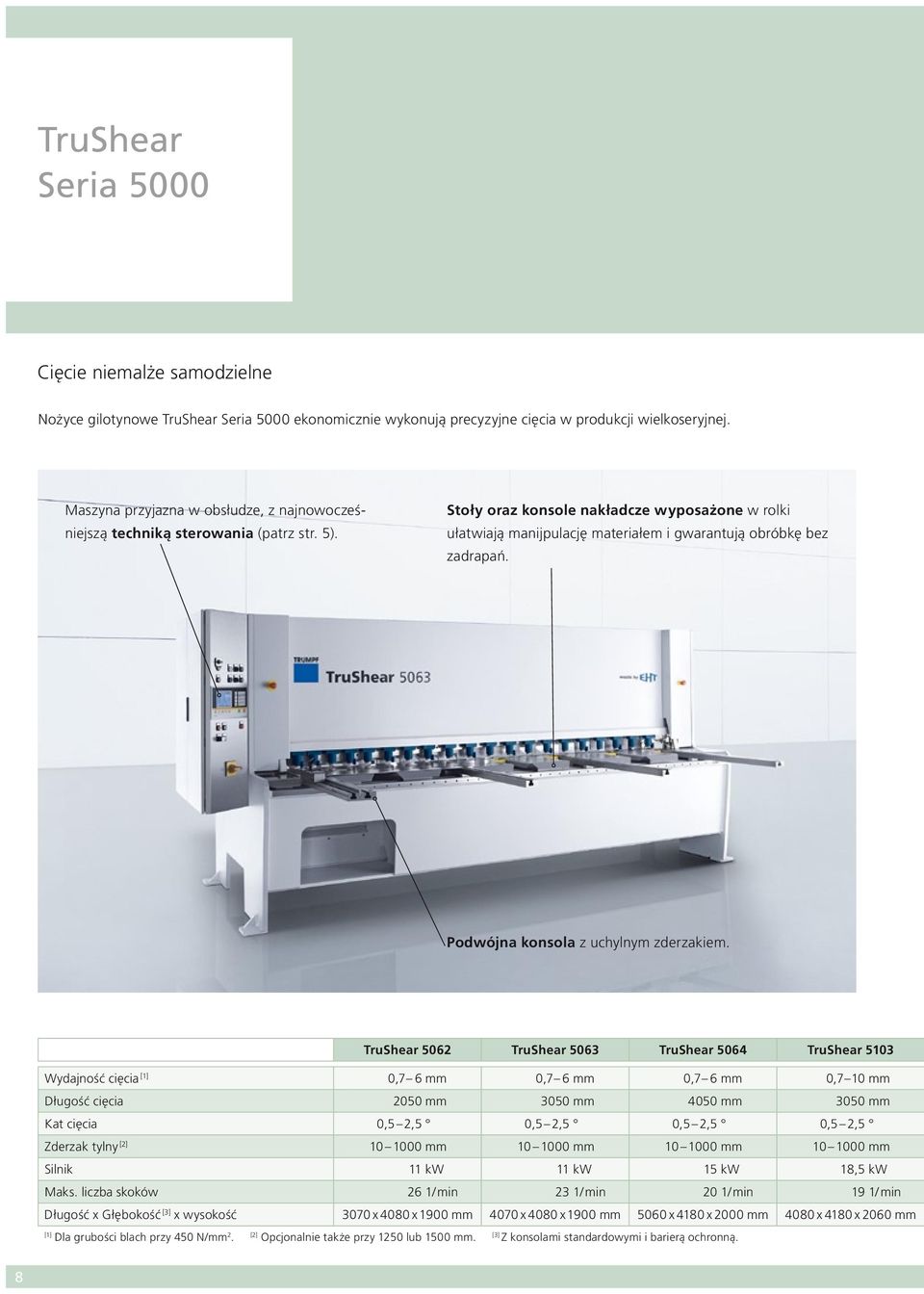

8 TruShear Seria 5000 Cięcie niemalże samodzielne Nożyce gilotynowe TruShear Seria 5000 ekonomicznie wykonują precyzyjne cięcia w produkcji wielkoseryjnej. Maszyna przyjazna w obsłudze, z najnowocześniejszą techniką sterowania (patrz str. 5). Stoły oraz konsole nakładcze wyposażone w rolki ułatwiają manijpulację materiałem i gwarantują obróbkę bez zadrapań. Podwójna konsola z uchylnym zderzakiem. TruShear 5062 TruShear 5063 TruShear 5064 TruShear 5103 Wydajność cięcia [1] 0,7 6 mm 0,7 6 mm 0,7 6 mm 0,7 10 mm Długość cięcia 2050 mm 3050 mm 4050 mm 3050 mm Kat cięcia 0,5 2,5 0,5 2,5 0,5 2,5 0,5 2,5 Zderzak tylny [2] mm mm mm mm Silnik 11 kw 11 kw 15 kw 18,5 kw Maks. liczba skoków 26 1/ min 23 1/ min 20 1/ min 19 1/ min Długość x Głębokość [3] x wysokość 3070 x 4080 x 1900 mm 4070 x 4080 x 1900 mm 5060 x 4180 x 2000 mm 4080 x 4180 x 2060 mm [1] Dla grubości blach przy 450 N/mm 2. [2] Opcjonalnie także przy 1250 lub 1500 mm. [3] Z konsolami standardowymi i barierą ochronną. 8

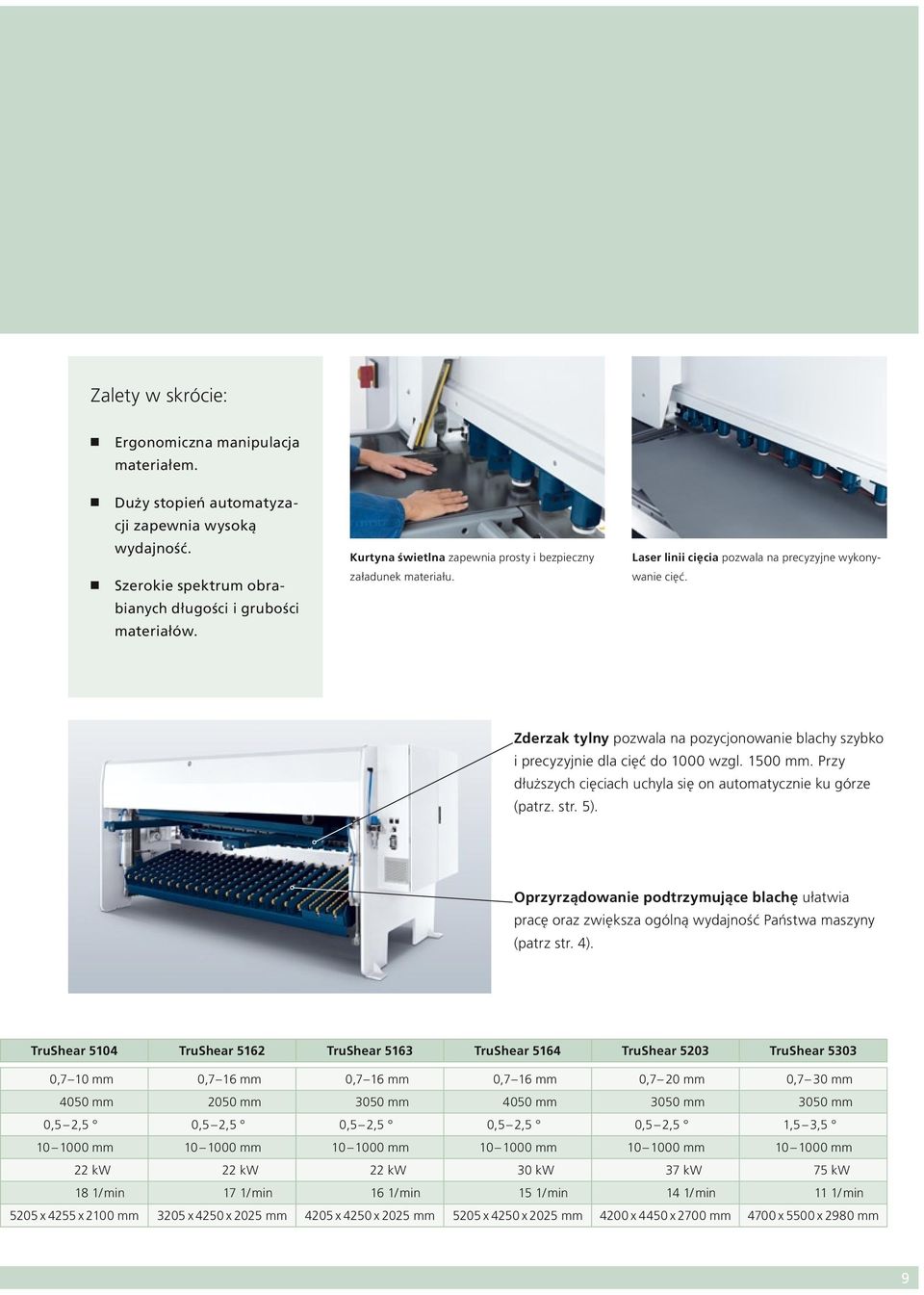

9 Zalety w skrócie: Ergonomiczna manipulacja materiałem. Duży stopień automatyzacji zapewnia wysoką wydajność. Szerokie spektrum obrabianych długości i grubości materiałów. Kurtyna świetlna zapewnia prosty i bezpieczny załadunek materiału. Laser linii cięcia pozwala na precyzyjne wykonywanie cięć. Zderzak tylny pozwala na pozycjonowanie blachy szybko i precyzyjnie dla cięć do 1000 wzgl mm. Przy dłuższych cięciach uchyla się on automatycznie ku górze (patrz. str. 5). Oprzyrządowanie podtrzymujące blachę ułatwia pracę oraz zwiększa ogólną wydajność Państwa maszyny (patrz str. 4). TruShear 5104 TruShear 5162 TruShear 5163 TruShear 5164 TruShear 5203 TruShear ,7 10 mm 0,7 16 mm 0,7 16 mm 0,7 16 mm 0,7 20 mm 0,7 30 mm 4050 mm 2050 mm 3050 mm 4050 mm 3050 mm 3050 mm 0,5 2,5 0,5 2,5 0,5 2,5 0,5 2,5 0,5 2,5 1,5 3, mm mm mm mm mm mm 22 kw 22 kw 22 kw 30 kw 37 kw 75 kw 18 1/ min 17 1/ min 16 1/ min 15 1/ min 14 1/ min 11 1/ min 5205 x 4255 x 2100 mm 3205 x 4250 x 2025 mm 4205 x 4250 x 2025 mm 5205 x 4250 x 2025 mm 4200 x 4450 x 2700 mm 4700 x 5500 x 2980 mm 9

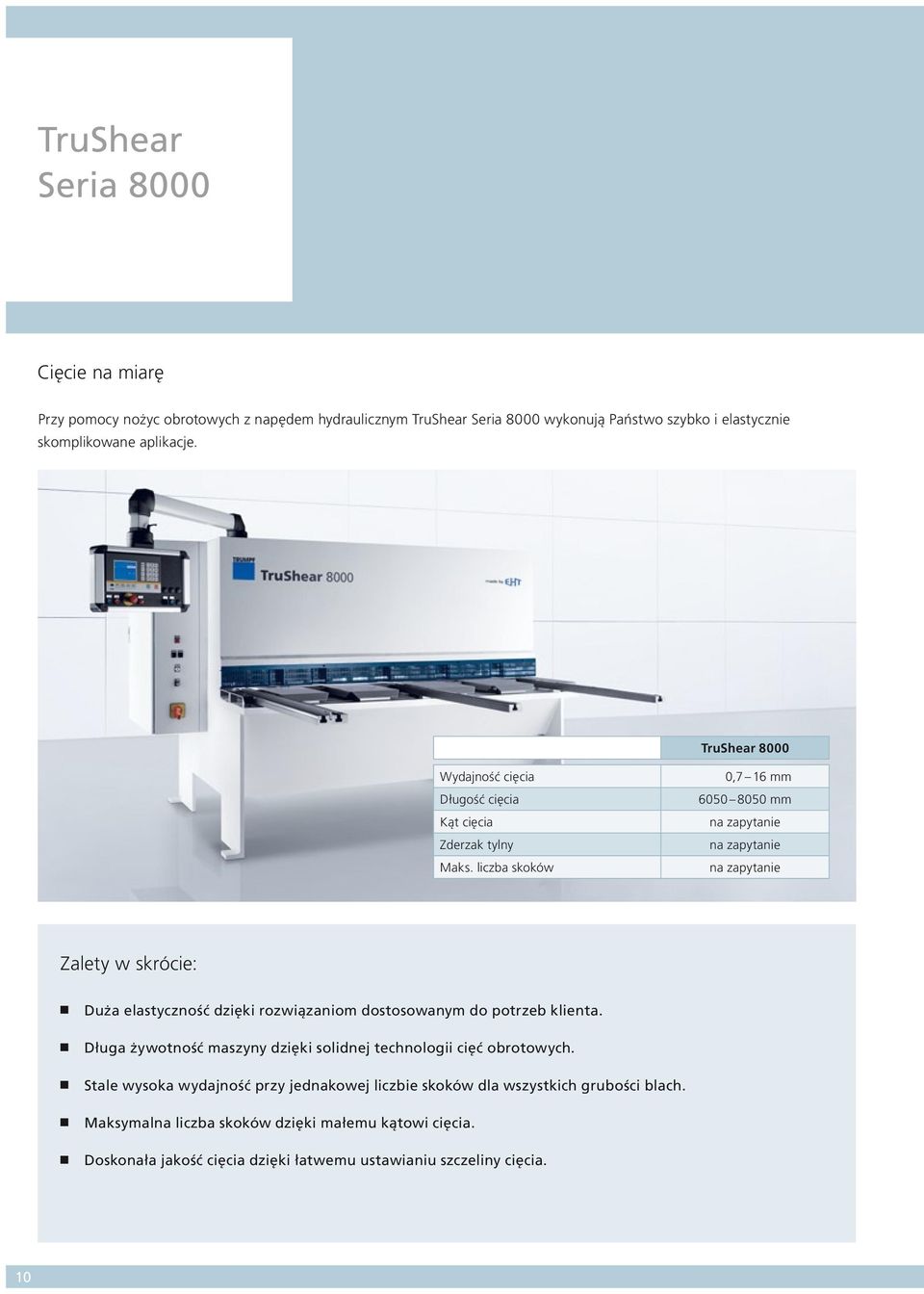

10 TruShear Seria 8000 Cięcie na miarę Przy pomocy nożyc obrotowych z napędem hydraulicznym TruShear Seria 8000 wykonują Państwo szybko i elastycznie skomplikowane aplikacje. TruShear 8000 Wydajność cięcia Długość cięcia Kąt cięcia Zderzak tylny Maks. liczba skoków 0,7 16 mm mm na zapytanie na zapytanie na zapytanie Zalety w skrócie: Duża elastyczność dzięki rozwiązaniom dostosowanym do potrzeb klienta. Długa żywotność maszyny dzięki solidnej technologii cięć obrotowych. Stale wysoka wydajność przy jednakowej liczbie skoków dla wszystkich grubości blach. Maksymalna liczba skoków dzięki małemu kątowi cięcia. Doskonała jakość cięcia dzięki łatwemu ustawianiu szczeliny cięcia. 10
