Żaluzje poziome Narzędzia MK-007 Rozcinak rynny górnej. Służy do cięcia rynny górnej na wymagane długości. Obsługa ręczna za pomocą dźwigni. MK-009 Wykrojnik rynny górnej.

1 Żaluzje poziome Narzędzia MK-007 Rozcinak rynny górnej. Służy do cięcia rynny górnej na wymagane długości. Obsługa ręczna za pomocą dźwigni. MK-009 Wykrojnik rynny górnej. Służy do wykrawania wszystkich otworów systemowych w rynnie górnej. Odległość otworów określona jest przez zderzak. Obsługa ręczna za pomocą dźwigni. MK-003 Liniał 2 mb. Służy do odmierzania długości rynny dolnej i górnej podczas cięcia oraz ustalania rozstawu wykrawanych otworów. Tolerancja cięcia mieści się w przedziale +/-0,5mm. Korpus wykonany z aluminium. Wymagany wspólny montaż na stole. MK-008 Rozcinak rynny dolnej. Służy do cięcia rynny dolnej na wymagane długości. Obsługa ręczna za pomocą dźwigni. MK-010 Wykrojnik rynny dolnej. Służy do wykrawania otworów pod korki w rynnie dolnej. Obsługa ręczna za pomocą dźwigni. MK-003 Liniał 2 mb. Służy do odmierzania długości rynny dolnej i górnej podczas cięcia oraz ustalania rozstawu wykrawanych otworów.. Tolerancja cięcia mieści się w przedziale +/-0,5mm. Korpus wykonany z aluminium. Wymagany wspólny montaż na stole. DZIURKOWNIK-FIX RG25/50 Służy do dziurkowania rynny górnej pod linkę prowadzenia bocznego. Średnica otworu wynosi 1,6 mm. Odległość otworu od brzegu rynny jest określona przez zderzak. Obsługa ręczna za pomocą dźwigni.

M600 Profilowanie, cięcie i wykrawanie otworów w taśmie aluminiowej Precyzyjne ustawianie długości piórka praz pozycji stacji dziurkujących Standardowe szerokości

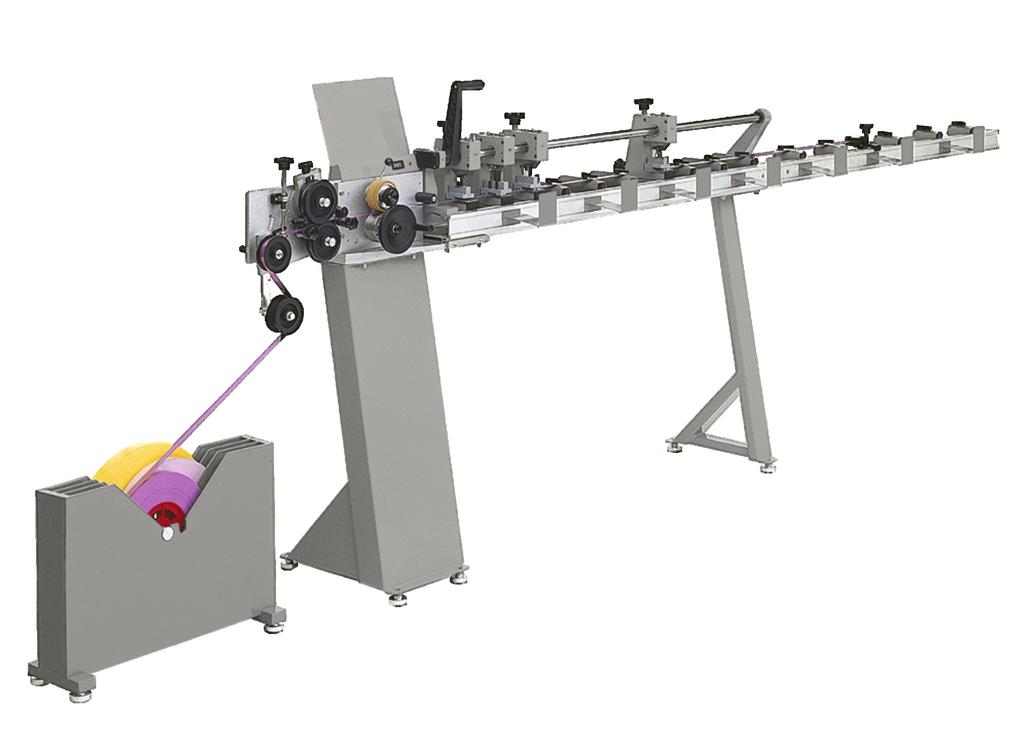

2 M600 to ręczna maszyna do profilowania, cięcia i wykrawania otworów w taśmie aluminiowej. W razie potrzeby modułowa konstrukcja umożliwia rozbudowę maszyny do pracy w cyklu automatycznym. M600 Profilowanie, cięcie i wykrawanie otworów w taśmie aluminiowej Precyzyjne ustawianie długości piórka praz pozycji stacji dziurkujących Standardowe szerokości taśmy: 16, 25, 35 i 50 mm Przezbrajanie maszyny na inną szerokość taśmy aluminiowej bez użycia narzędzi Szerokość taśmy 16, 25, 35, 50 mm Min. długość cięcia piór 240 mm Liczba stacji dziurkujących 4 Min. odległość otworu od brzegu piórka 70 mm Waga netto 140 kg Opakowanie skrzynia drewniania (L x W x H) 3900 x 500 x 730 mm

3 M420 to w pełni zautomatyzowana maszyna do cięcia i wykrawania otworów w taśmie aluminiowej. Cięcie piórek i wykrawanie otworów w jednym cyklu Precyzyjne ustawianie długości piórka oraz pozycji stacji dziurkujących Bezstopniowa zmiana prędkości w zakresie: % Standardowe szerokości taśmy: 16, 25, 35, 50 mm, wg zam. klienta Przezbrajanie maszyny na inną szerokość taśmy aluminiowej bez użycia narzędzi Automatyczne obliczanie ilości piórek i pozycji otworów Możliwość instalacji stacji składającej Łatwość obsługi i konserwacji WYPOSAŻENIE DODATKOWE Wykrojnik otworów prowadzenia bocznego Czytnik kodów kreskowych Zestaw części zamiennych Umowa serwisowa M420 Szerokość taśmy (na zamówienie klienta) 16, 25, 35, 50 mm Długośc piórka 210 mm 3000 mm Liczba stacji dziurkujących 4 Minimalna odległość otworu od brzegu piórka 70 mm Maksymalna prędkość taśmy 3 m/sec. 230 V / Hz Zainstalowana moc 1,4 kw Waga netto 230 kg Waga brutto 480 kg Opakowanie skrzynia drewniania (L x W x H) 4320 x 700 x 1650 mm

wykrojników Bezstopniowa zmiana prędkości w zakresie: 0 100 % Standardowe szerokości taśmy: 16, 25, 35, 50 mm Przezbrajanie maszyny na inną szerokość taśmy aluminiowej bez użycia narzędzi

4 M420T to w pełni zautomatyzowana maszyna do cięcia piórek, wykrawania otworów w taśmie aluminiowej oraz składania żaluzji. Cięcie piórek, wykrawanie otworów i składnie w jednym cyklu Precyzyjne ustawianie długości piórka oraz pozycji stacji dziurkujących Pojedynczy lub podwójny zasobnik Możliwość mechanicznego wyłączenia wykrojników Bezstopniowa zmiana prędkości w zakresie: % Standardowe szerokości taśmy: 16, 25, 35, 50 mm Przezbrajanie maszyny na inną szerokość taśmy aluminiowej bez użycia narzędzi Automatyczne obliczanie ilości piórek i pozycji otworów Łatwośc obsługi I konserwacji WYPOSAŻENIE DODATKOWE Wykrojnik otworów prowadzenia bocznego Przystawka do jednoczesnej produkcji kilku żaluzji (200 MC)* Czytnik kodów kreskowych Zestaw części zamiennych Magazynki do drabinki tasiemkowej Przystawka do produkcji krótkich żaluzji (200 SB)* Umowa serwisowa *wymagany kompresor powietrza (0.6 MPa) M420T Długość cięcia 290 mm mm (opcjonalnie dłuższe) Liczba stacji dziurkujących 4 Liczba stacji składających 5 8 Minimalna odległość otworu od brzegu piórka 75 mm Maksymalna prędkość taśmy 3 m/sec. 230 V / Hz Zainstalowana moc 1,9 kw Waga netto 360 kg Waga brutto 720 kg Opakowanie skrzynia drewniania (L x W x H) 4700 x 1120 x 1650 mm

M4000 jest w pełni zautomatyzowaną maszyną trzeciej generacji do profilowania, cięcia i wykrawania otworów w taśmie aluminiowej oraz składania żaluzji.

Numerycznie kontrolowana długość piórka Przezbrajanie maszyny na inną szerokość taśmy aluminiowej bez użycia narzędzi Szybkie ustawianie wymiarów żaluzji Odwijak zapewniający stały naciąg taśmy

Wydajność produkcji wartość chwilowa Ilość wykonanych żaluzji Ilość cykli wykonanych przez poszczególne narzędzia M4000 Typowe możliwości produkcyjne maszyny M4000 taśma aluminiowa 16 mm taśma

5 M4000 jest w pełni zautomatyzowaną maszyną trzeciej generacji do profilowania, cięcia i wykrawania otworów w taśmie aluminiowej oraz składania żaluzji. Profilowanie, wykrawanie i cięcie taśmy aluminiowej oraz składanie żaluzji Produkcja z dużą dokładnością Kompaktowa budowa maszyny wymaga mniej miejsca Produkcja wszystkich systemów żaluzji poziomych Numerycznie kontrolowana długość piórka Przezbrajanie maszyny na inną szerokość taśmy aluminiowej bez użycia narzędzi Szybkie ustawianie wymiarów żaluzji Odwijak zapewniający stały naciąg taśmy Automatyczny licznik piórek Możliwość konfiguracji kolejnej żaluzji podczas pracy maszyny Diagnostyka przez okno serwisowe lub modem internetowy Pulpit sterowniczny umożliwia ciągłe odczyty: Wydajność produkcji wartość chwilowa Ilość wykonanych żaluzji Ilość cykli wykonanych przez poszczególne narzędzia M4000 Typowe możliwości produkcyjne maszyny M4000 taśma aluminiowa 16 mm taśma aluminiowa 25 mm Typ maszyny M4000 NCS M4000 MS Liczba stacji dziurkujących 3 Liczba stacji składających 5-7 Szerokość taśmy żaluzyjnej 16, 25, 35, 50 mm Minimalna długość piórka 300 mm mniejsza bez składnia Maksymalna długość piórka 3000 mm, 3500 mm, 4000 mm Min. odległość otworu od brzegu piórka 80 mm mniejsza bez składnia Wydajność maszyny (pakiet 1 m x 1 m) 31 sek. 34 sek. Panel sterujący 10,4" kolorowy ekran dotykowy Ustawianie stacji dziurkujących automatyczne Ustawianie stacji składających automatyczne ręcznie Wynoszenie pakietu na wyższy poziom standard Przystawka do krótkich żaluzji opcjonalnie Czytnik kodów kreskowych opcjonalnie 3x400 V / Hz Moc 2,8 kw 2,2 kw Sprężone powietrze 0,7 MPa Zużycie powietrza 150 L/min. Waga netto 440 kg 395 kg Waga brutto 655 kg 610 kg Opakowanie 2 skrzynie drewniane (wysokość x szerokość x głębokość) 1600 mm x 750 mm x 1800 mm 3650 mm x 800 mm x 1645 mm Niestandardowe wykonania żaluzji

PR-5 to zautomatyzowana maszyna z ręcznym załadunkiem oraz napędem hydraulicznym do cięcia i wykrawania otworów systemowych w rynnach. W razie potrzeby istnienie możliwość wymiany matryc.

6 PR-5 to zautomatyzowana maszyna z ręcznym załadunkiem oraz napędem hydraulicznym do cięcia i wykrawania otworów systemowych w rynnach. W razie potrzeby istnienie możliwość wymiany matryc. PR-5 Automatyczne wykrawanie otworów i cięcie na wymiar rynien Wymienne matryce do różych rodzajów rynien Automatyczna kalkulacja dla podanej szerokości rynny Jednoczesne wykrawanie otworów w rynnie górnej i dolnej Wyposażona w narzędzia do wykrawania otworów systemowych Bezproblemowa w utrzymaniu oraz w obsłudze Serwis i naprawy pogwarancyjne DODATKOWE WYPOSAŻENIE Software do czytnika kodów kreskowych Matryca do wykrawania otworów do prowadzenia bocznego Możliwość aplikacji do żaluzji z gradientem Możliwość podłączenia do drukarki Długość cięcia Waga 3000, 4000, 5000 mm 3 x 380/415 V 50/60 Hz 780 kg
